MODE D'EMPLOI KI5310 IFM

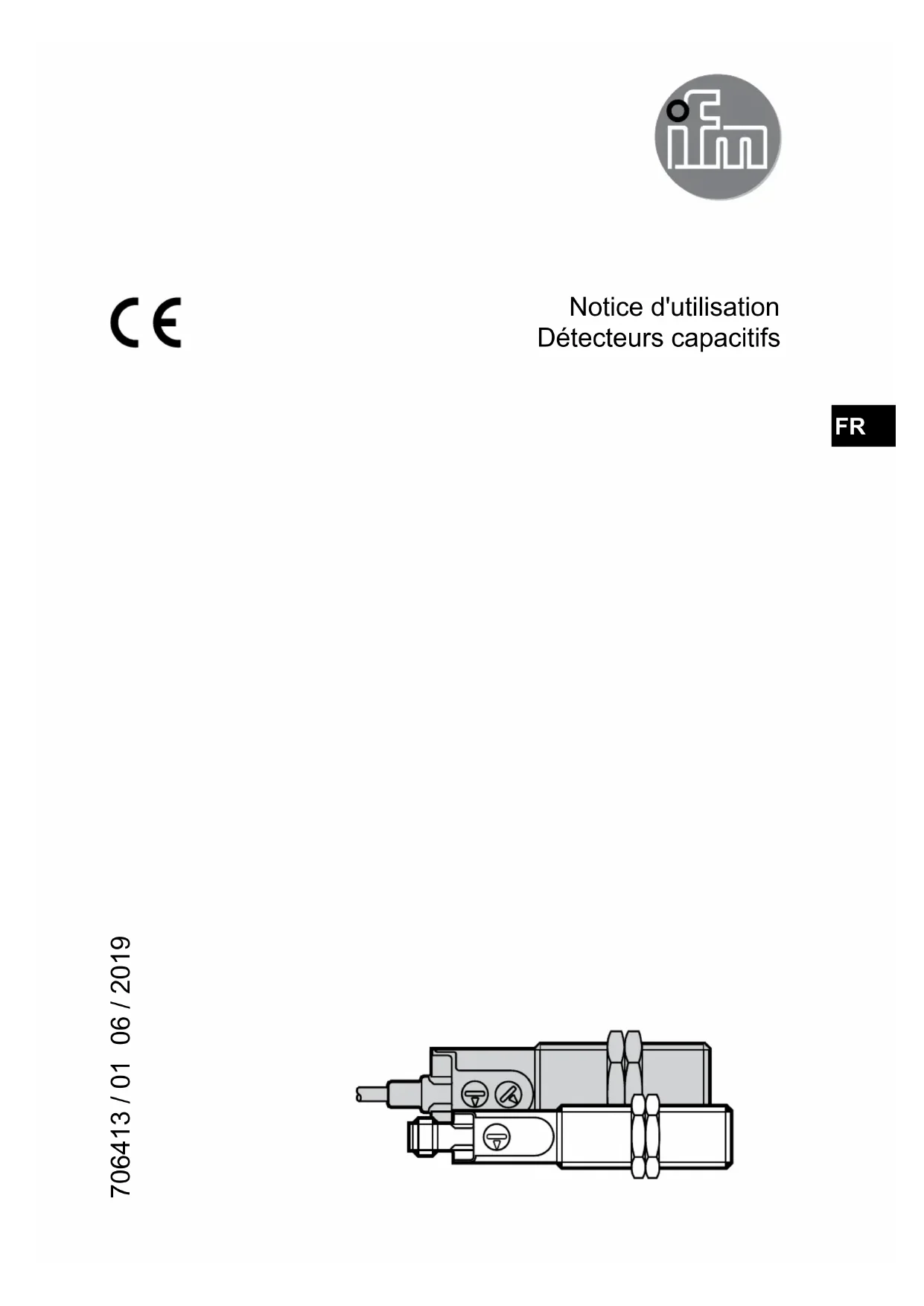

Notice d'utilisation Détecteurs capacitifs 706413 / 01 06 / 2019 FR2 Contenu 1 Remarque préliminaire 3 11 Symboles utilisés 3 2 Consignes de sécurité 3 3 Fonctionnement et caractéristiques 4 4 Montage 4 41 Remarques sur le montage encastré ou non encastré 4 42 Remarques concernant la pose du câble de raccordement 5 5 Raccordement électrique 6 51 Schéma de branchement 6 6 Eléments de service et d'indication 6 7 Réglages7 71 Portée 7 72 NF/NO (option) 7 73 Indication signaux (option) 7 74 IO-Link 8 8 Fonctionnement 8 9 Maintenance, réparation et élimination 83

1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire LED allumée LED éteinte 2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation

• Assurer une protection efficace des appareils et des câbles afin qu’ils ne soient pas endommagés4 3 Fonctionnement et caractéristiques

• Détecteur capacitif pour contrôle de niveaux de position 4 Montage Contact direct avec le fluide Sans contact avec le fluide (seulement pour des cuves non métalliques)

4.1 Remarques sur le montage encastré ou non encastré

Si des appareils non encastrables sont montés de façon encastrée, la portée peut diminuer jusqu'à ce que l'appareil commute (perte de fonctionnement) Les détecteurs quasi-encastrés peuvent être installés de manière encastrée dans les matières non conductrices et doivent être installés de manière non encastrée dans les matières conductrices5

encastré non encastré 3xS

Distances minimales lorsque plusieurs détecteurs de la même version sont montés 3xS

4.2 Remarques concernant la pose du câble de raccordement

► Poser le câble d'une manière rectiligne, si possible6 5 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés ► Mettre l'installation hors tension avant de raccorder l'appareil

5.1 Schéma de branchement

Câble Connecteur PNP

BK / broche 4 : OUT / IO-Link 6 Eléments de service et d'indication 1 potentiomètre 2 potentiomètre

1: Potentiomètre (fonction de commutation) 2: Potentiomètre (portée) 3: LED jaune (indication de commutation) 4: LEDs vertes (rampe)7

Régler la portée à l'aide du potentiomètre :

• 6 Eléments de service et d'indication (2) augmenter la portée réduire la portée

Régler la fonction de commutation à l'aide du potentiomètre :

• 6 Eléments de service et d'indication (1) normalement fermé normalement ouvert

7.3 Indication signaux (option)

LED jaune (3) : Indication de commutation (centre) Les LEDs vertes (4) indiquent la distance par rapport au seuil de commutation Réglage optimal du point de commutation :

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic De plus, le paramétrage de l'appareil est possible pendant le fonctionnement L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link Pour une communication hors fonctionnement, il vous suffit d’un PC, d’un logiciel IO-Link approprié et d’un câble adaptateur IO-Link Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur wwwifmcom 8 Fonctionnement Vérifier le bon fonctionnement de l'appareil Prendre des mesures appropriées pour obtenir une réponse de l'appareil Affichage par LED (indépendant de la configuration des sorties programmée) : LED jaune éteinte : "0" sortie de commutation à l'état bloqué LED jaune allumée : "1" sortie de commutation à l'état passant LED verte : Disponibilité (en option) 9 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien Pour un bon fonctionnement, il faut respecter les indications suivantes :

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers L'appareil ne peut pas être réparé S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur Données techniques et informations supplémentaires sur wwwifmcom9
