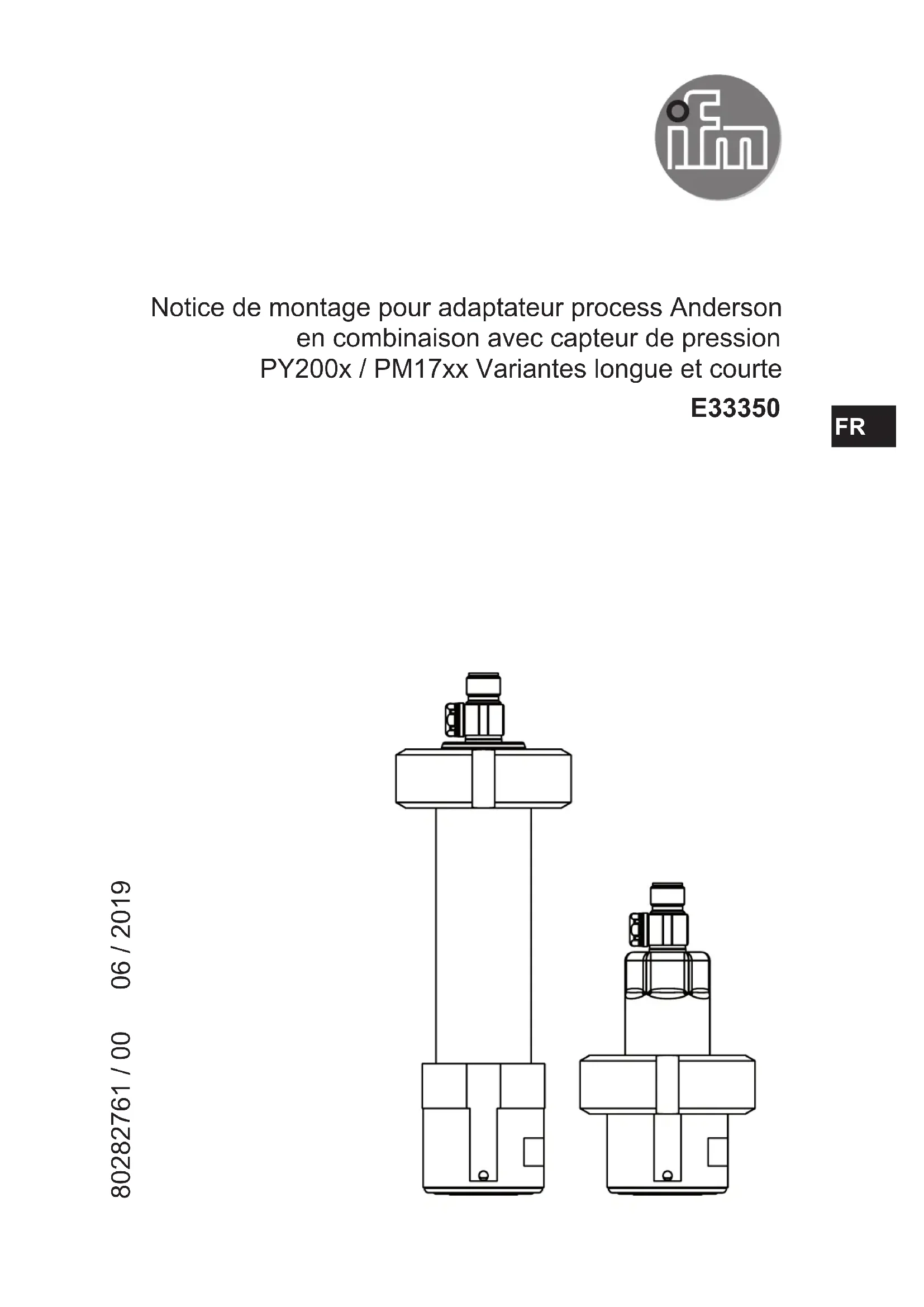

Notice de montage pour adaptateur process Anderson en combinaison avec capteur de pression PY200x / PM17xx Variantes longue et courte E33350 80282761 / 00 06 / 2019 FR2 Contenu 1 Remarques préliminaires 2 11 Symboles utilisés 2 2 Consignes de sécurité 3 3 Fonctionnement et caractéristiques 3 4 Montage de la variante longue PY200x 4 5 Montage de la variante courte PM17xx 7 1 Remarques préliminaires

1.1 Symboles utilisés

► Action à faire > Retour d’information, résultat […] Désignation d’une touche, d’un bouton ou d’un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire3

2 Consignes de sécurité

• L’appareil décrit est un composant destiné à être intégré dans un système - La sécurité du système est sous la responsabilité de l’installateur - L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système

• Lire ce document avant la mise en service du produit et le garder pendant le temps d’utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d’utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels

• Le fabricant n’assume aucune responsabilité ni garantie pour les conséquences d’une mauvaise utilisation ou de modifications apportées au produit par l’utilisateur

• Le montage, la mise en service et l’entretien du produit doivent être effectués par du personnel qualifié et autorisé

• Assurer une protection efficace des appareils contre l’endommagement 3 Fonctionnement et caractéristiques L’adaptateur process permet le montage de capteurs dans des cuves ou des systèmes de tuyaux4 4 Montage de la variante longue PY200x

► Graisser le filetage du capteur avec de la pâte appropriée (A). La pâte doit être appropriée et homologuée pour l’application et compatible avec les élastomères utilisés ► Poser le joint d’étanchéité (B) dans la rainure (C) du capteur. L’adaptateur est livré avec joint torique EPDM D’autres joints sont disponibles comme accessoires :

• Joint d’étanchéité PEEK Lorsque le joint d’étanchéité PEEK est remplacé par un joint torique, il vous faut un autre adaptateur

► Visser à la main le capteur (D) dans l’adaptateur (E). Éviter des influences mécaniques sur les zones d’étanchéité, les zones aseptiques et la cellule de mesure ► S’assurer que le joint d’étanchéité (F) est bien en place5

► Serrer le capteur et l’adaptateur dans un dispositif de serrage (G), par ex. un étau Ne serrer le dispositif de serrage que légèrement pour éviter que l’adaptateur se déforme ► Serrer le capteur avec une clé jusqu’à ce que vous sentiez la butée (ceci correspond à un couple de serrage max de 35 Nm). Information importante : L’étanchéité peut être affectée si vous serrez trop fort

► Graisser le filetage et le joint d’étanchéité (H) de l’écrou moleté (I) avec une pâte lubrifiante (A).6

► Faire glisser l’écrou moleté (I) sur le capteur (D).

► Installer l’unité prémontée dans l’adaptateur process (J) présent. Conformément à l’homologation 3A : ► Pour une vidange fiable, orientez l’adaptateur de manière que le raccord de fuite (K) se trouve au point le plus bas possible ► Serrer à la main l’écrou moleté (I) sur l'adaptateur7

► Graisser le filetage du capteur avec de la pâte appropriée (A). La pâte doit être appropriée et homologuée pour l’application et compatible avec les élastomères utilisés ► Poser le joint d’étanchéité (B) dans la rainure (C) du capteur. L’adaptateur est livré avec joint torique EPDM D’autres joints sont disponibles comme accessoires :

• Joint d’étanchéité PEEK Lorsque le joint d’étanchéité PEEK est remplacé par un joint torique, il vous faut un autre adaptateur

► Visser à la main le capteur (D) dans l’adaptateur (E). Éviter des influences mécaniques sur les zones d’étanchéité, les zones aseptiques et la cellule de mesure ► S’assurer que le joint d’étanchéité (F) est bien en place8

► Serrer le capteur et l’adaptateur dans un dispositif de serrage (G), par ex. un étau Ne serrer le dispositif de serrage que légèrement pour éviter que l’adaptateur se déforme ► Serrer le capteur avec une clé jusqu’à ce que vous sentiez la butée (ceci correspond à un couple de serrage max de 35 Nm). Information importante : L’étanchéité peut être affectée si vous serrez trop fort

► Graisser le filetage et le joint d’étanchéité (H) de l’écrou moleté (I) avec une pâte lubrifiante (A).9

► Faire glisser l’écrou moleté (I) sur le capteur (D).

► Installer l’unité prémontée dans l’adaptateur process (J) présent. Conformément à l’homologation 3A : ► Pour une vidange fiable, orientez l’adaptateur de manière que le raccord de fuite (K) se trouve au point le plus bas possible ► Serrer à la main l’écrou moleté (I) sur l'adaptateur Plus d’informations sur wwwifmcom
