Type de produit	Interface pneumatique (AirBox) avec 4 entrées / 1 sortie pneumatique inverseur
Alimentation	AS-interface (câble plat AS-i jaune) ; optionnellement AUX 24 V (AC5249)
Pression de service	3...8 bar
Nombre maximal d'esclaves par maître	62
Version AS-interface	3.0, compatible version 2.0
Profil AS-i	S-7.A.E, mode d'adressage étendu
Entrées	4 entrées pour capteurs (prises M12)
Sortie pneumatique	1 électrovanne 5/2, commande manuelle possible
Raccordement pneumatique	Tubes rilsan (calibre extérieur selon CETOP RP 54 P)
Indicateurs LED	2 jaune (entrée), PWR verte (tension AS-i), FAULT rouge (défaut)
Degré de protection	IP67 (avec joints), IP65 avec silencieux
Compatibilité électromagnétique	Décharge par contact ±4 kV, par air ±8 kV (EN 61000-4-2)
Qualité d'air comprimé	Sans lubrifiant : classe 6-3-1 ; lubrifié : classe 6-3-4 (ISO 8573-1:2001)
Adressage	Par unité d'adressage AC1144, adresse par défaut 0
Entretien	Aucune réparation possible ; contacter le fabricant en cas de défaut
Sécurité	Ne pas ouvrir ni actionner les éléments sans fonction ; suivre les prescriptions de sécurité pneumatiques

FOIRE AUX QUESTIONS - AC5246 IFM

Comment adresser le module AC5246 ?

À la livraison, l'adresse est 0. Utilisez l'unité d'adressage AC1144 avec le cordon E70213. Le module peut être adressé une fois monté et câblé.

Quelle est la pression d'air requise ?

La plage de pression de service est de 3 à 8 bar. Une utilisation en dehors de cette plage peut causer des défauts d'étanchéité ou des dommages.

Comment raccorder les capteurs ?

Les capteurs se raccordent aux prises M12 prévues. Les prises non utilisées doivent être obturées avec des bouchons de protection (réf. E73004) pour maintenir l'IP67.

Que signifie la LED FAULT rouge ?

Si la LED FAULT est allumée fixe, il y a une erreur de communication AS-i (ex. adresse 0). Si elle clignote, c'est un défaut périphérique comme une surcharge ou court-circuit.

Puis-je utiliser de l'air lubrifié ?

Oui, mais la classe de pureté doit être 6-3-4 (teneur en huile < 5 mg/m³). Une fois utilisé avec air lubrifié, l'appareil doit toujours rester lubrifié.

Comment effectuer la commande manuelle de la sortie pneumatique ?

La commande manuelle s'actionne en appuyant/relâchant ou en appuyant/tournant pour verrouiller. La commande électrique reste prioritaire sur la manuelle.

Quel est le degré de protection de l'AirBox ?

Le module offre une protection IP67 avec les joints d'étanchéité appropriés. S'il est utilisé avec un silencieux, la protection descend à IP65.

Comment monter le module sur le câble plat ?

Placez le câble plat AS-i dans le guide profilé de l'embase, orientez selon les directions possibles (1,2,3), puis fermez et verrouillez l'appareil. Utilisez l'outil fourni pour régler la position.

Que faire en cas de décharge électrostatique ?

Respectez les mesures CEM : compensation de potentiel, séparation des câbles signaux/bus et alimentation, et éloignement des sources de charges. Des décharges peuvent endommager l'appareil.

L'appareil peut-il être réparé ?

Non, le produit ne peut pas être modifié ni réparé. En cas de défaut, contactez le fabricant (ifm electronic).

MODE D'EMPLOI AC5246 IFM

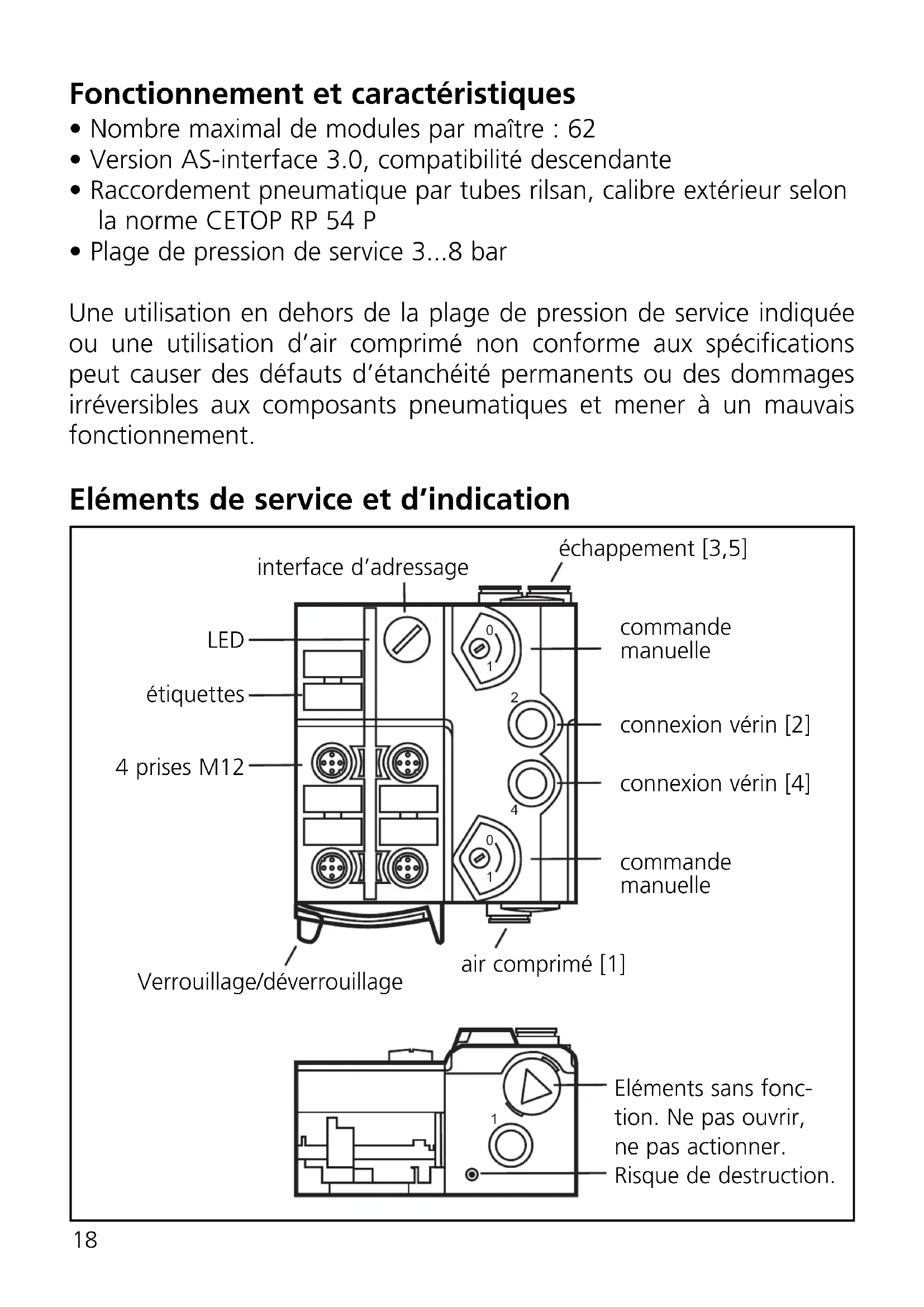

Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 62
• Version AS-interface 3.0, compatibilité descendante
• Raccordement pneumatique par tubes rilsan, calibre extérieur selon la norme CETOP RP 54 P
• Plage de pression de service 3...8 bar

Une utilisation en dehors de la plage de pression de service indiquée ou une utilisation d'air comprime non conforme aux specifications peut cause des defaults d'échéité permanents ou des dommages irréversibles aux composants pneumatiques et mener à un mauvais fonctionnement.

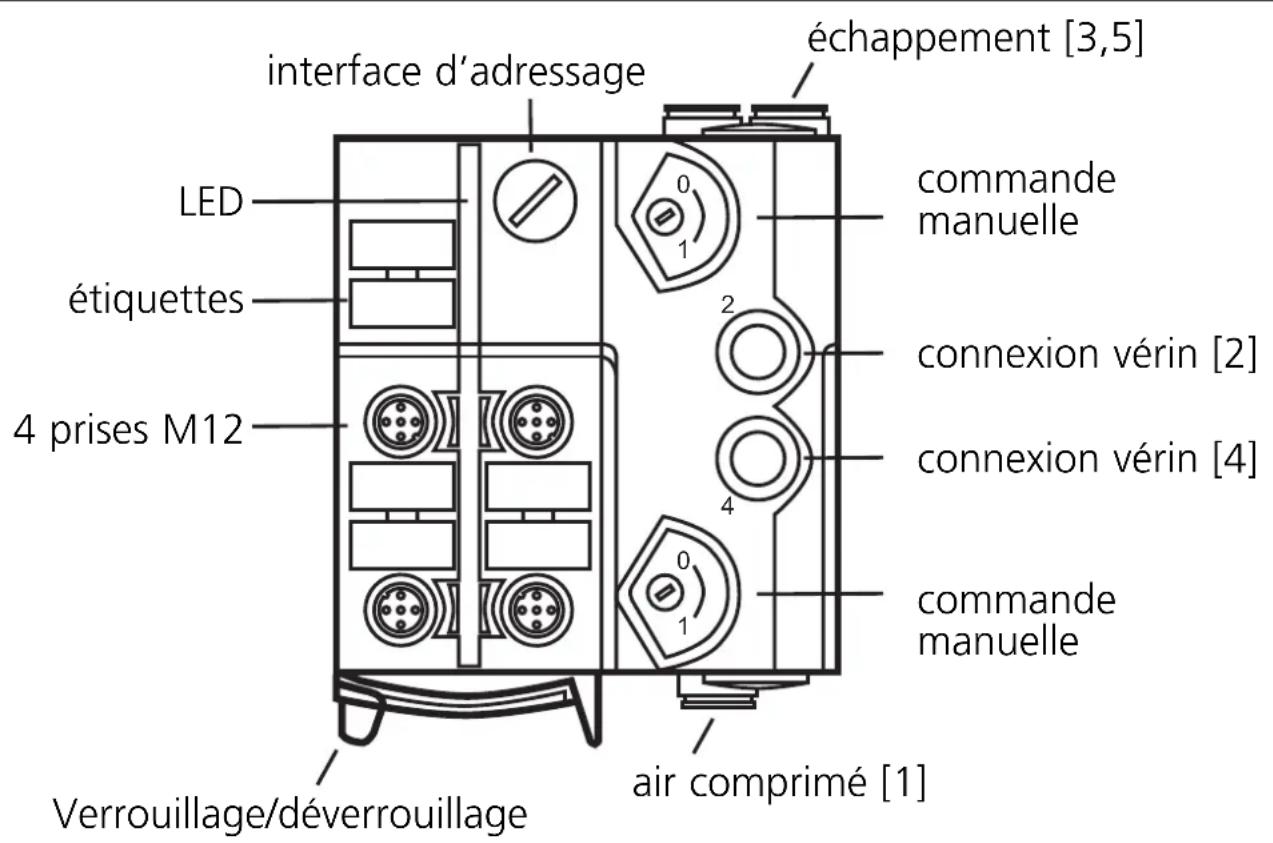

Eléments de service et d'indication

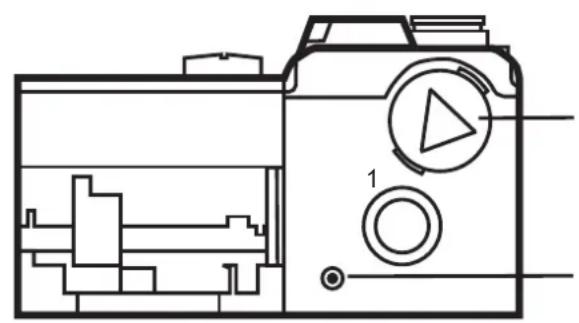

Eléments sans fonction. Ne pas ouvrir, ne pas actionner. Risque de destruction.

Montage

Consignes de montage à partir de la page 26.

Adressage

A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Le module monté et cable peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage implémentée.

Si un esclave avec le mode d'adressage etendu est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être à 1 et le bit de sortie D3 doit être à 0^ . Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés.

• réglage par défaut

Si un esclave avec le mode d'adressage etendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

Raccordement électrique

Raccorder les connecteurs des capteurs aux prises M12.

Couvir les prises non utilisées avec des bouchons de protection (E73004)*, la prise d'adressage avec le bouchon de protection fourni. Couple de serrage 0,6...0,8 Nm.

Afin de garantir le degré de protection IP 67 vous devez également

• utiliser le joint d'étanchéité pour l'extrémité du cable plat (E70413)* si le module se trouve à l'extrémité du faisceau.

• raccorder l'échévement via un tube pneumatique

• à commander séparément

Si l'AirBox est utilisé avec silencieux, il a seulement la protection IP65.

AC5246

4 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-7.A.E / mode d'adressage etendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise 11/2 11/2 12 13/4 13/4	14
Broche 4 2 4 4 2 4
Sortie pneumatique 4 -	-	-

AC5249

4 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-7.A.E / mode d'adressage etendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise 11/2 11/2 12 13/4 13/4	14
Broche 4 2 4 4 2 4
Sortie pneumatique 4 -	-	-

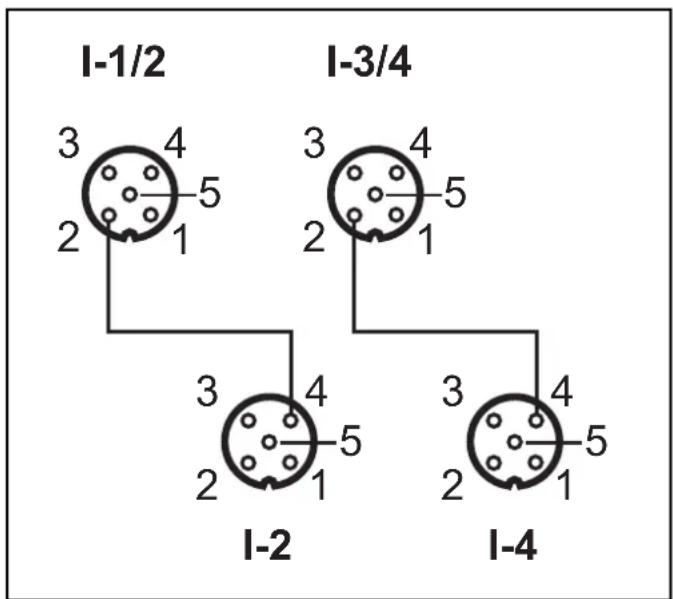

Entrées (circuit en Y)

Pneumatique

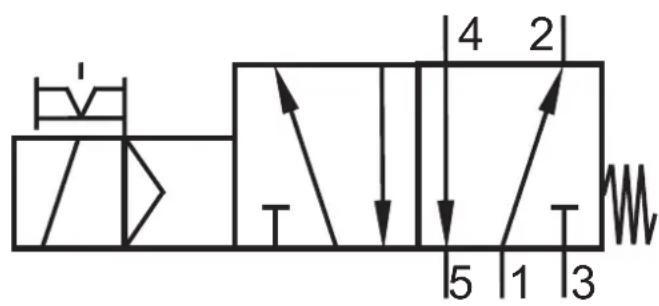

Diagramme circuit pneumatique 1 x electrodevanne 5/2

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression. Raccorder l'alimentation en air comprime 1, les connexions vérin 2 et 4 et, si nécessaire, les échappements 3 et 5 au système pneumatique. Couper droit les tuyaux et les pousser dans les raccords.

Déconnexion des tuyaux

Pour enlever les tuyaux appuyer sur l'anneau de pression gris et tirer le tuyau en même temps.

Commande manuelle

Vour pouvez actionner manuellement la sortie pneumatique à l'aide de la commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé.

La commande électrique est prioritaire sur la commande manuelle.

Spcification de la puretete de l'air comprime

La pureté de l'air est divisée en trois classes selon ISO 8573-1:2001 :

1. La classe de pureté des impuretés solides
2. La classe de pureté pour la teneur en humidité
3. La classe de pureté pour la teneur totale en huile

Les modules AirBox sont appropriés pour l'air comprimé sans lubrifiant des classes de pureté 6-3-1 et pour l'air comprimé lubrifié des classes de pureté 6-3-4.

Signification :

1. Impuretés solides selon la classe 6 : Grandeur maximum des particules 5 m , densité maximum des particules 5mg / m^3
2. Teneur en eau maximum selon la classe 3 : Point de rosée -20°C
3. Teneur totale en huile selon la classe 1 : pour l'air sans lubrifiant 0,01mg / m^3 Teneur totale en huile selon la classe 4 : pour l'air lubrifié < 5mg / m^3 , cela correspond à env. 1 goutte d'huile / 4000 litres d'air

Si l'AirBox est utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrication initiale n'est plus effective des que l'on a utilisé de l'air lubrifié).

Compatibilité electromagnétique (CEM) :

L'AirBox est unconçu pour le fonctionnement dans des environnementés industriels.

Le test de décharge electrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants :

• décharge par contact ±4 kV
• décharge par air ±8 kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges electrostatiques les/remèdes suivants sont possibles,entre autres:

• compensation de potentiel selon les instructions d'installation

• pose séparée de

• câbles de signaux et cables bus

• conducteurs d'équipotentialité

• câbles d'alimentation

• séparation physique de l'AirBox et tous les cables de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées il y a un risque de :

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
• déterioration de l'AirBox
• déterioration de l'équipement électrique

Fonctionnement

Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED 2 jaune : entrée commutée
• LED PWR verte : alimentation en tension AS-i ok LED FAULT rouge allumée :

erreur de communication AS-i, l'esclave ne participe pas à l'échange de données "normale", par ex. adress d'esclave 0

• LED FAULT rouge clignote : défaut périphérique, par ex. surcharge ou court-circuit de l'alimentation capteur

Informations importantes sur la LED AUX et la LED 1

• LED AUX verte: Alimentation AUX ok (AC5249)

La mise sous tension de l'alimentation AUX est uniquement indiquée si l'alimentation AS-i est disponible aussi.

• LED 1 jaune: Indique uniquement l'etat logique des sor

ties API. L'etat de commutation pneumatique ne correspond pasforcément à l'etat de la LED 1 indiqué.

L'etat de commutation pneumatique n'est pas indiqué sur l'ordinateil.

Entretien / Réparation

Le produit ne doit pas etre modifie, aucune réparation n'est possible. En cas de défaut veuilles contacter le fabricant.

Données techniques

Données techniques et informations supplémentaires sur www.ifm-electronic.com --> Select your country --> Fiche technique

Montage / Assembly

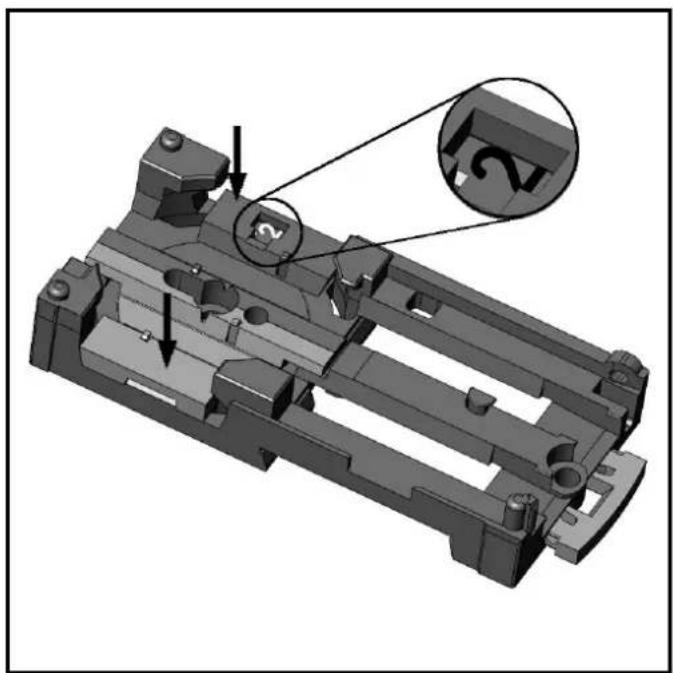

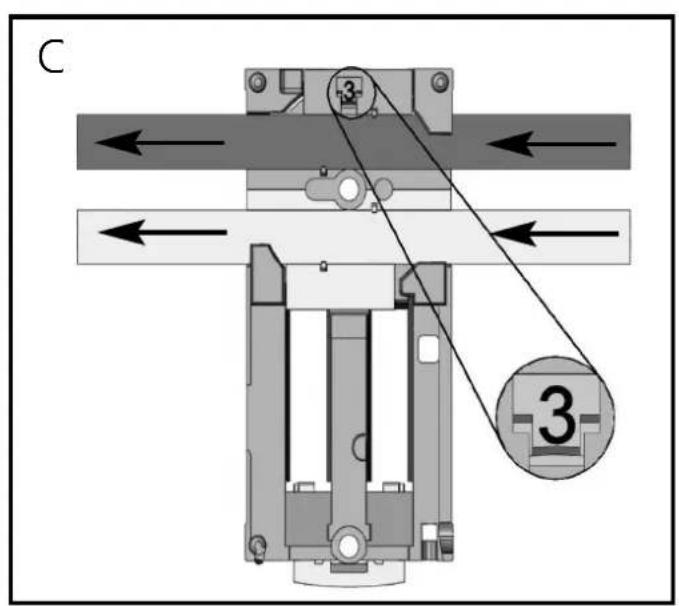

Orientation du cable plat à la livraison

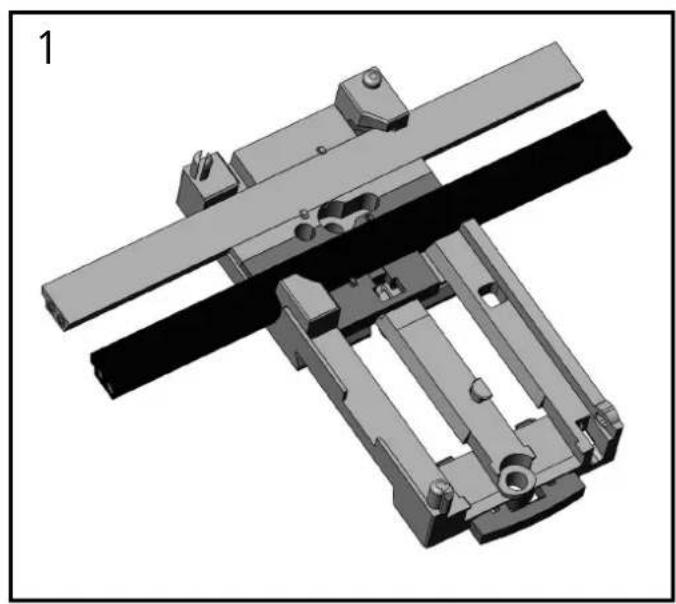

Posez le cable plat AS-i jaune et en option le cable plat AS-i noir (AC5249) soigneusement dans le guide profilé.

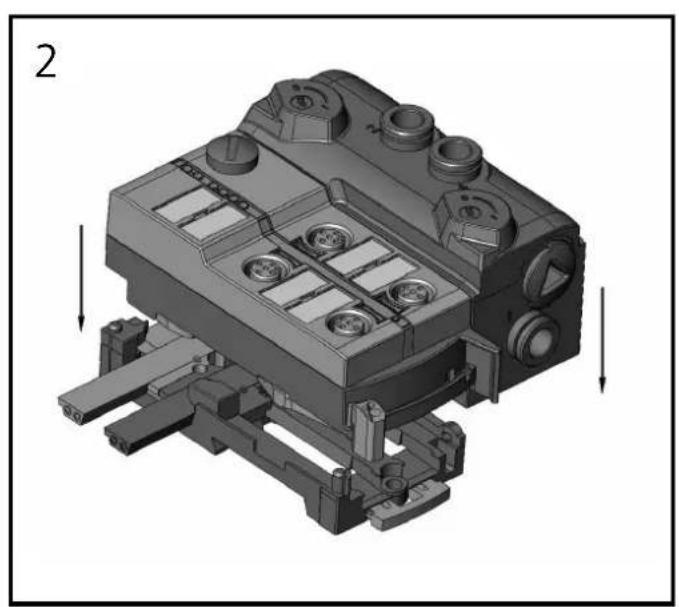

Montez la partie supérieure.

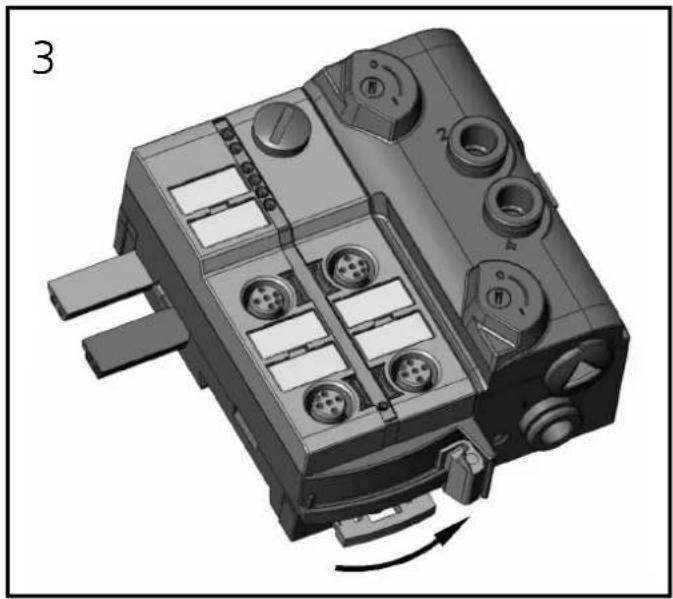

Verrouillez l'appareil.

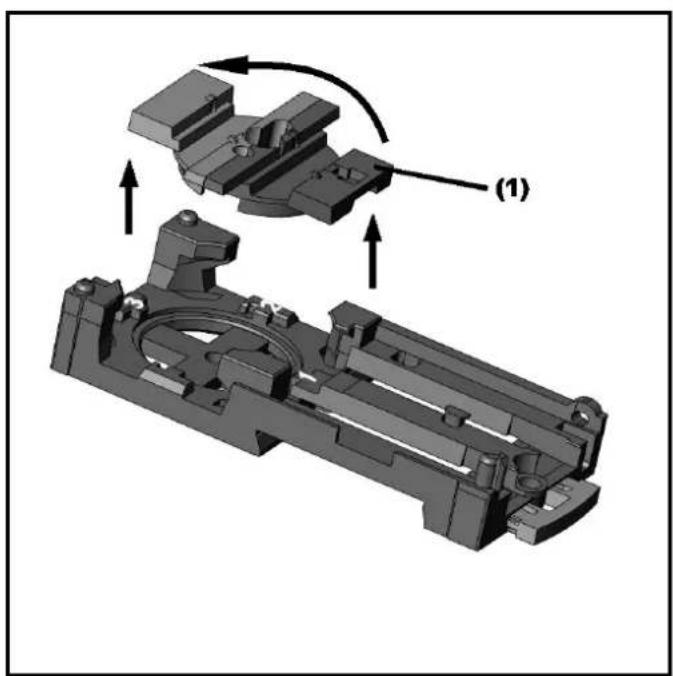

L'embase fournie permet l'orientation du cable plat dans trois directions.

Posez le guide du cable plat en fonction (1) de la direction souhaitation.

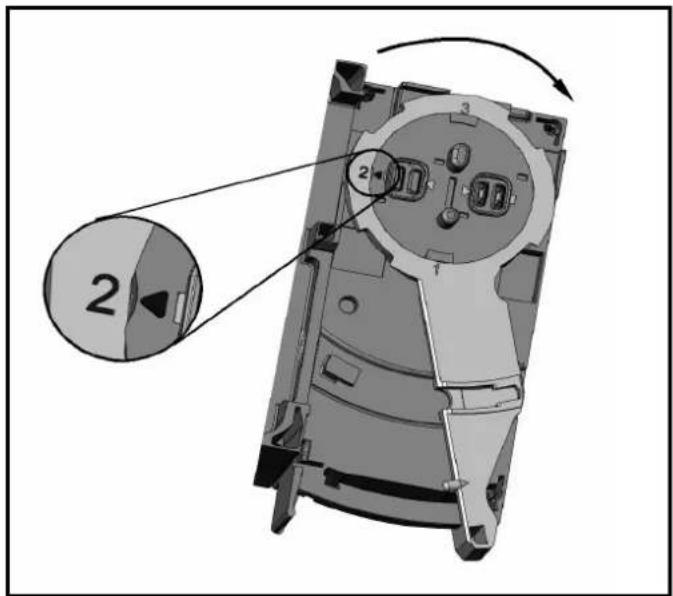

Réglages sur l'embase

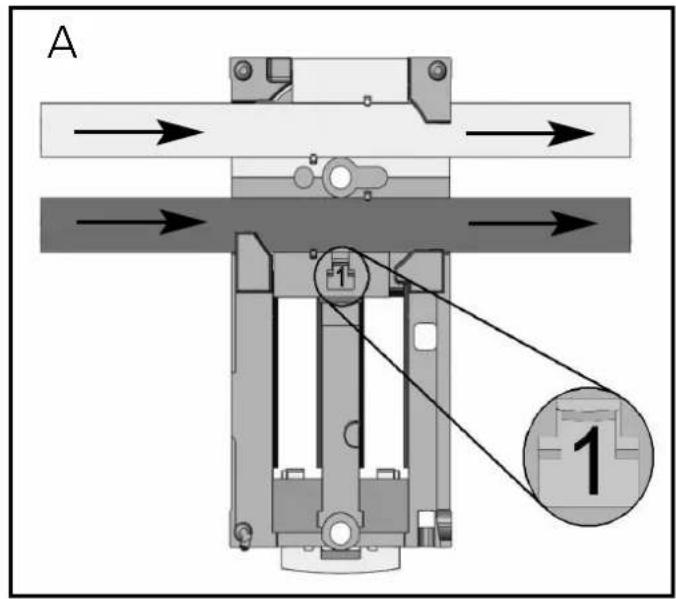

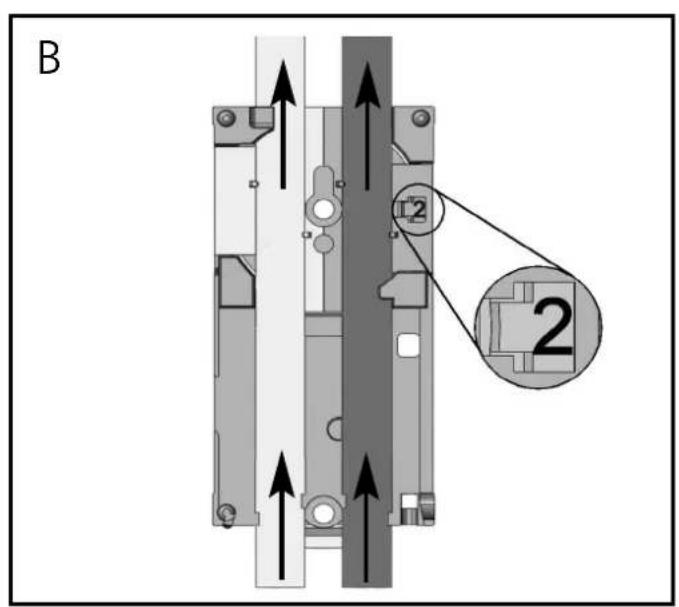

Selectionnez la position 1, 2 ou 3 selon l'orientation du cable plat () .

A = Appareil livre

Réglages sur la partie supérieure

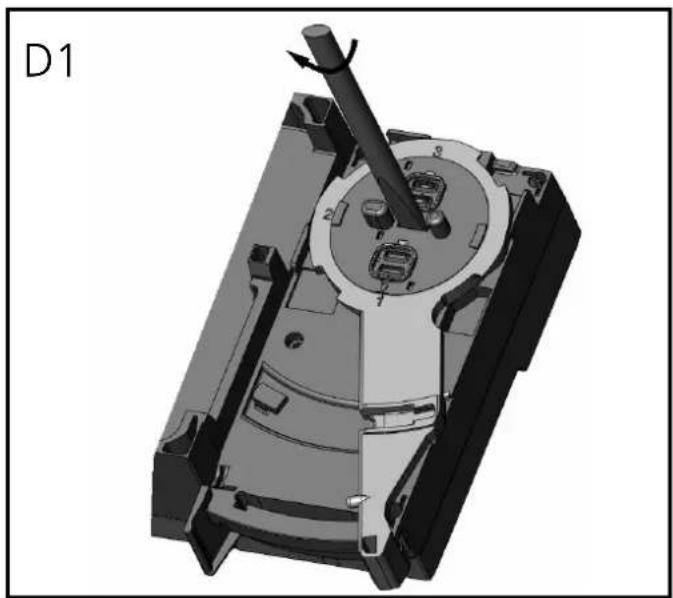

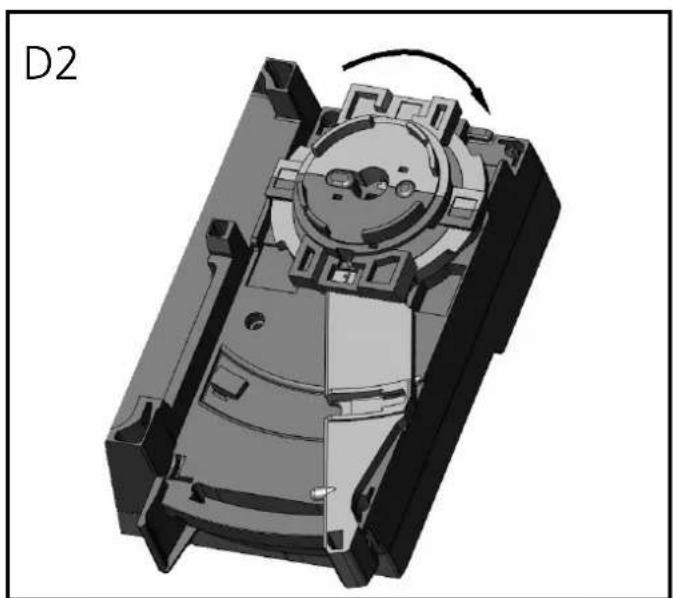

Réglez ensuite la position selec-tionnée sur la partie supérieure. Pour ce faire, tournez la flèchesur le nombre correspondant (figure D1 et D2).

Utilisez un outil, par ex. un tournevis (figure D1) ou le guide du cable plat jaune / noir (figure D2).

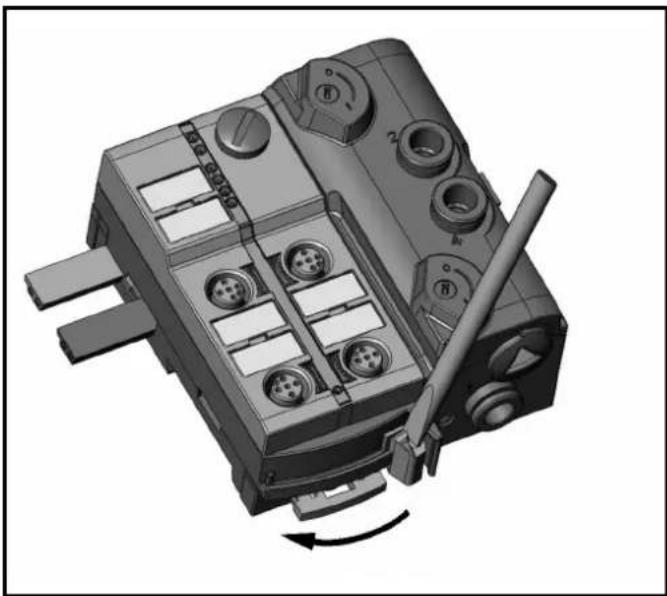

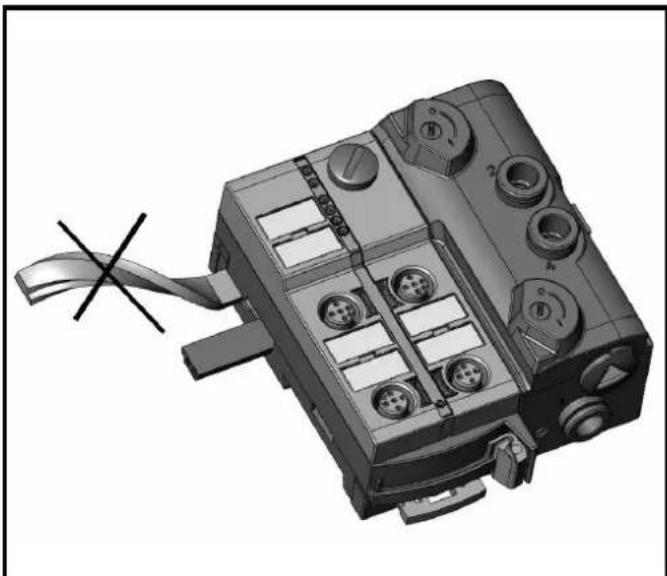

Gerät öffnen / Open the unit / Ouvrir l'appareil

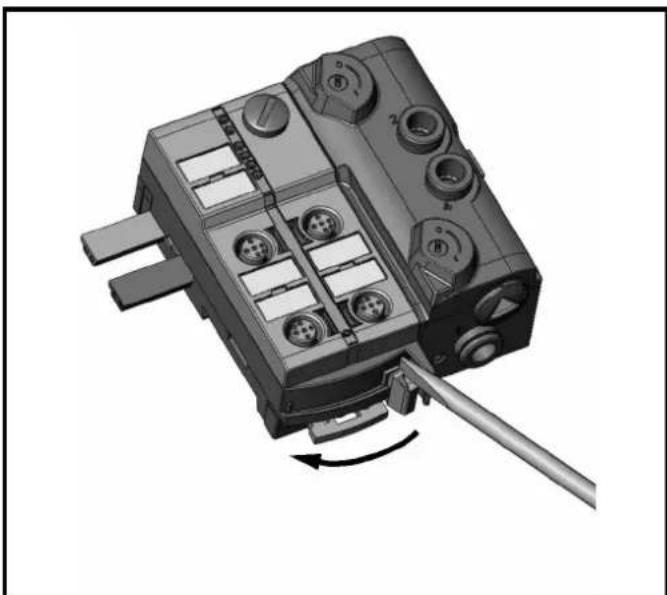

Ouvrez l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le cable plat AS-i soigneusement, avec une longueur droite minimum d'environ 15 cm.
