Type de produit	Câble de connexion M12 pour zones à risque d'explosion
Marque	IFM
Modèle	ENC02A
Utilisation	Connexion de périphériques dans les zones Ex (II 1G, II 2G, II 1D)
Tension maximale (Ui)	30 V DC
Courant maximal (Ii)	1 A
Puissance maximale (Pi)	1 W (groupe II) / 550 à 750 mW (groupe IIIC selon température)
Capacité interne (Ci)	0,1 nF/m
Inductance interne (Li)	2 μH/m
Température ambiante	-25 à 80°C (T6) ou -25 à 90°C (T5)
Certifications	ATEX (BVS 11 ATEX E 009 X) et IECEx (IECEx BVS 11.0002 X)
Marquage de protection	Ex ia IIB/IIC T6/T5 Ga/Gb, Ex ia IIIC/IIIB T85/T95°C Da
Type de connecteur	M12 (mâle/femelle selon version)
Nombre de conducteurs	4 ou 5 (typique pour M12)
Diamètre extérieur du câble	Environ 4 à 6 mm
Longueur	Variable selon le modèle (non spécifiée dans la notice)
Poids approximatif	~0,1 kg/m
Matériau de la gaine	Polyuréthane ou PVC (estimation)
Couleur	Non spécifiée (généralement noir ou bleu)
Entretien	Aucune réparation possible ; ne pas modifier. Protéger contre les fortes charges électrostatiques et l'endommagement.
Sécurité	Raccordement uniquement aux circuits en sécurité intrinsèque ; tension différentielle max 30 V si deux circuits
Pièces détachées	Non disponibles. Contacter le fabricant en cas de défaut.

FOIRE AUX QUESTIONS - ENC02A IFM

Ce câble ENC02A est-il compatible avec tous les appareils IFM ?

Oui, il est conçu pour les périphériques IFM utilisant des connecteurs M12, notamment dans les zones à risque d'explosion. Vérifiez toutefois les spécifications de tension et courant de votre appareil (Ui ≤ 30 V, Ii ≤ 1 A).

Puis-je utiliser ce câble ENC02A en zone 0 (gaz) ?

Oui, il est certifié pour la catégorie II 1G (zone 0) pour gaz, avec marquage Ex ia IIB T6 Ga ou IIB T5 Ga selon la température ambiante.

Quelle est la longueur standard de ce câble ?

La notice ne précise pas la longueur. Elle est généralement disponible en plusieurs longueurs (ex : 2 m, 5 m, 10 m). Contactez IFM pour les options exactes.

Comment installer le câble ENC02A en zone explosive ?

L'installation doit être réalisée par un personnel compétent. Respectez les réglementations nationales, protégez le câble contre les décharges électrostatiques et les dommages mécaniques. Les extrémités non raccordées doivent être dans une boîte IP≥20 ou hors zone Ex.

Quelle est la température maximale d'utilisation ?

Elle dépend du marquage : T6 (80°C) ou T5 (90°C) pour les gaz, et T85°C ou T95°C pour les poussières. Consultez le marquage sur le connecteur.

Puis-je réparer ce câble s'il est endommagé ?

Non, aucune réparation n'est possible. En cas de défaut, contactez le fabricant. Le câble doit être remplacé.

Quels sont les certificats de sécurité de ce câble ?

Il possède les certificats ATEX (BVS 11 ATEX E 009 X) et IECEx (IECEx BVS 11.0002 X), conformes aux normes CEI60079-0 et CEI60079-11.

Le câble ENC02A peut-il être utilisé en zone poussiéreuse ?

Oui, il est certifié II 1D (zone 20) pour poussières avec marquage Ex ia IIIC T85°C Da ou IIIB T85°C Da (variante T95°C possible).

Quels sont les risques électrostatiques à éviter ?

Les connecteurs M12 et le câble doivent être protégés contre les fortes charges électrostatiques. En catégorie 1G/1D/2D, le montage doit exclure ces charges.

Où puis-je trouver la fiche technique détaillée ?

Vous pouvez demander la fiche technique ou le certificat CE de type au fabricant IFM. Les coordonnées sont disponibles sur leur site officiel.

MODE D'EMPLOI ENC02A IFM

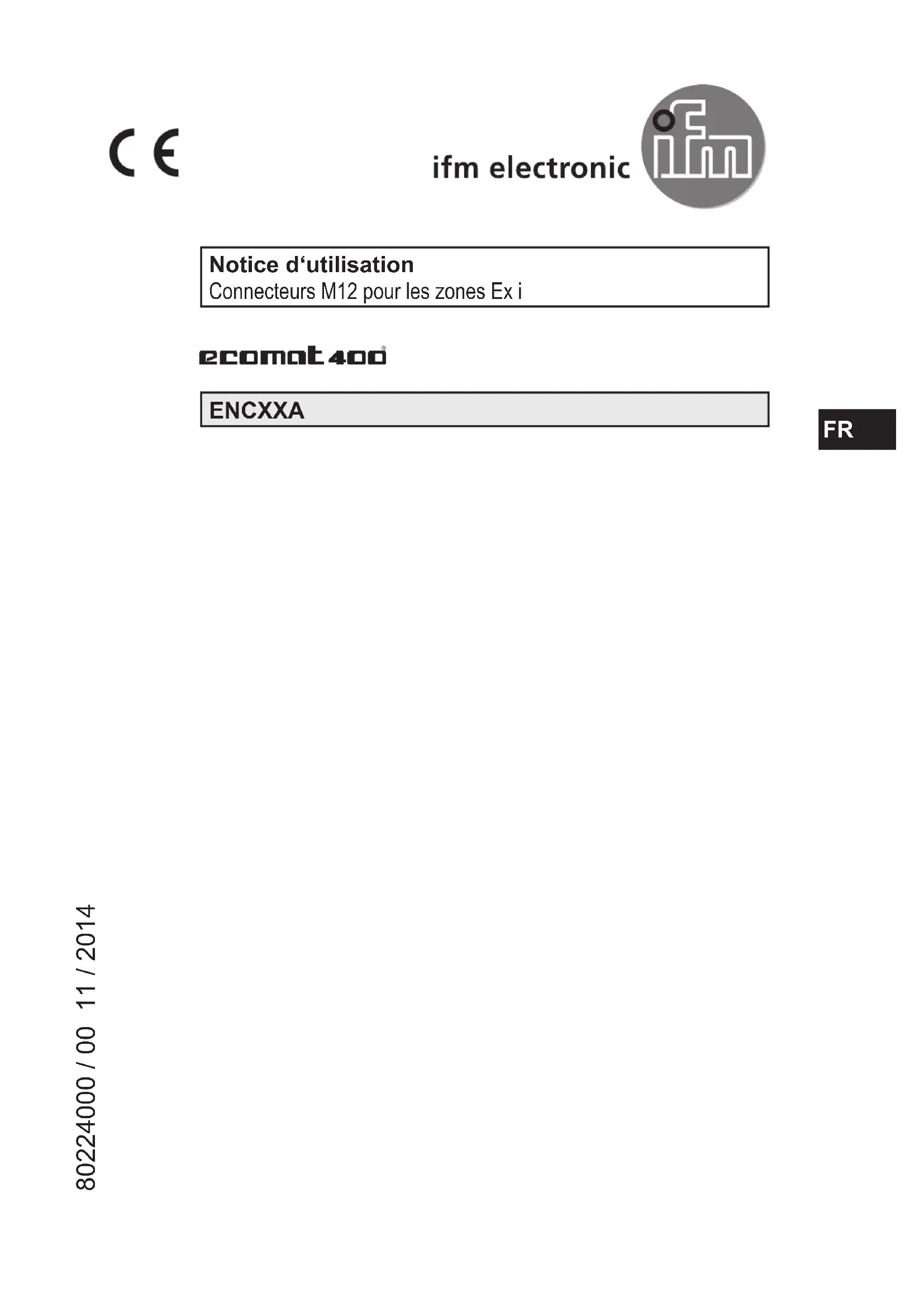

Notice d'utilisation

Connecteurs M12 pour les zones Ex i

ecomot400

ENCXXA

Notice d'utilisation (partie concernant la sécurité / la protection Ex) Instructions pour l'emploi sur dans les zones à risque d'explosion

Fonctionnement et caractéristiques

• Emploi dans les zones à risque d'explosion selon la classification

II 1G	groupe II, catégorie 1G, apparèils pour l'atmosphère gazeuse
II 2G	groupe II, catégorie 2G, apparèils pour l'atmosphère gazeuse

Les exigences des normes CEI60079-0 et CEI60079-11 sont respectées.

• Emploi dans les zones à risque d'explosion selon la classification

II 1D

groupe II, catégorie 1D, appareils pour l'atmosphère poussièreuse

Les exigences des normes CEI60079-0 et CEI60079-11 sont respectées.

Certificat d'examen CE de type

BVS 11 ATEX E 009 X

Certificat d'examen CEI Ex de type

IECEx BVS 11.0002 X

• Marquage

£xII 1G Ex ia IIB T6 Ga Ta: -25...80°C

£xII 2G Ex ia IIC T6 Gb

£xII 1D Ex ia IIIC T85°C Da

comme alternative

£xII 1D Ex ia IIIB T85°C Da

£xII 1G Ex ia IIB T5 Ga Ta: -25...90°C

£xII 2G Ex ia IIC T5 Gb

£xII 1D Ex ia IIIC T95°C Da

comme alternative

£xII 1D Ex ia IIIB T95°C Da

• Raccordement seulement aux circuits en sécurité intrinsique qui ne dépassent pas les valeurs maximales suivantes :

Ui 30 V DC
li 1 A
Pi groupe II 1 W
Pi groupe IIIB 1 W
Pi groupe IIIC	550 mW (pour Ta max. 90°C)
	650 mW (pour Ta max. 70°C)
	750 mW (pour Ta max. 40°C)

• Inductance (Li) et capacité (Ci) effectives internes maximales

Li 2 μH/m
Ci 0,1 nF/m

Montage / Mise en service

Les connecteurs M12 ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les apparciels en zones à risque d'explosion.

Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur les connecteurs M12) est appropriée pour l'application.

Remarques sur l'installation / Montage

• Respecter les règlements et dispositions nationaux.
• Les règlements d'installation applicables doivent être respectés.
• Les connecteurs M12 doivent être protégés contre les fortes charges électrostatiques.
• Assurer une protection efficace des connecteurs M12 contre l'endommagement.
• Les câbles doivent être posés de façon fixe et protégés efficacement contre l'endommagement.
• Si deux circuits en sécurité intrinsèque sont raccordés, la tension différentielle ne doit pas dépasser la valeur de 30 V.
• Des fins de cable non raccordées doivent être raccordées à une boîte de raccordement d'une protection d'au moins IP 20 ou être raccordées à l'extérieur de la zone à risque d'explosion.
• Pour les données techniques voir la fiche technique.

Conditions spécifiques pour un fonctionnement sûr

• Si le connecteur est utilisé dans les zones qui exigent des apparèils de la catégorie 1G, 1D ou 2D, les connecteurs et les cables doivent être montés de sorte qu'ils excluent les fortes charges électrostatiques.
• Si plusieurs circuits en sécurité intrinsèque séparés sont raccordés au connecteur fémeille, le cable doit être protégé efficacement contre un endommagement.

Maintenance / Réparation

Le produit ne doit pas etre modifier, aucune réparation n'est possible. En cas de défaut contacter le fabricant.

Vous pouvez demander les fiches techniques ou les certificates d'examen CE de type au fabricant, si besoin est.
