Type de produit	Câble de connexion pour capteur
Marque	IFM
Modèle	EVM114
Catégorie	Câble pour ordinateur et périphérique
Type de connecteur	M12 (estimation)
Couple de serrage	0,6 Nm à 1,5 Nm
Cote sur plat (écrou)	14 mm
Degré de protection	IP67 (estimation)
Matériau du boîtier	Plastique / métal (estimation)
Température de fonctionnement	-25 °C à +80 °C (estimation)
Fonctions principales	Transmission de signaux et alimentation pour capteurs
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits agressifs.
Sécurité	Respecter le couple de serrage indiqué pour assurer l'étanchéité.
Pièces détachées et réparabilité	Non réparable, remplacer l'ensemble si défectueux.
Informations générales	Utiliser une clé plate de 14 mm pour le montage/démontage. Pour environnement agressif, serrer d'un cran supplémentaire.

FOIRE AUX QUESTIONS - EVM114 IFM

Comment raccorder le connecteur EVM114 ?

Raccordez le connecteur au capteur en alignant la flèche de codage. Serrez l'écrou à la main avec un couple de 0,6 Nm, puis avec une clé (cote sur plat 14) jusqu'à 1,5 Nm.

Quel couple de serrage pour l'écrou du câble EVM114 ?

Le couple de serrage recommandé est de 0,6 Nm (à la main) à 1,5 Nm (avec une clé). Pour une protection renforcée, serrez d'un cran supplémentaire.

Puis-je utiliser ce câble en environnement agressif ?

Oui, pour les applications en environnement agressif, serrez l'écrou d'un cran d'arrêt supplémentaire à l'aide d'une clé (cote sur plat 14) pour augmenter la tenue aux chocs et vibrations.

Quel outil utiliser pour le serrage du connecteur EVM114 ?

Utilisez une clé plate de 14 mm (cote sur plat) pour le serrage et le démontage de l'écrou.

Comment assurer le degré de protection IP du câble ?

Assurez le degré de protection en respectant le couple de serrage (0,6 à 1,5 Nm) et en vérifiant que l'écrou est bien serré. Dans les environnements agressifs, serrez d'un cran supplémentaire.

Ce câble EVM114 est-il compatible avec tous les capteurs IFM ?

Le câble EVM114 est conçu pour les capteurs IFM avec connecteur M12. Vérifiez le brochage et le codage (flèche) pour assurer la compatibilité.

Comment démonter le connecteur EVM114 ?

Pour démonter, desserrez l'écrou tout en pressant simultanément le connecteur contre le capteur. Utilisez une clé plate de 14 mm si nécessaire.

Que faire si le câble est endommagé ?

Le câble n'est pas réparable. Remplacez l'ensemble par un nouveau câble EVM114 d'IFM pour garantir les performances et la sécurité.

Quelle est la longueur standard du câble EVM114 ?

La longueur du câble n'est pas spécifiée dans la notice. Contactez IFM ou consultez le catalogue pour connaître les longueurs disponibles (généralement 2 m, 5 m, 10 m).

Où trouver la notice complète du câble EVM114 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site officiel d'IFM.

MODE D'EMPLOI EVM114 IFM

Montagehinweis / Mounting instruction / Instruction de montage

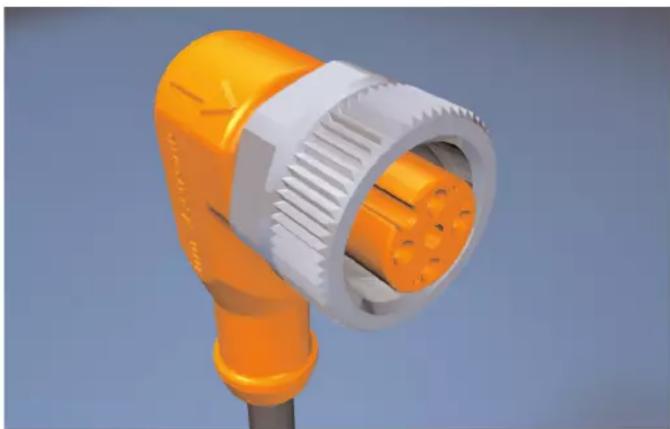

Raccorder le connecteur au capteur, la flèche indique la bonne direction du codage. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,6 Nm (à la main) à 1,5 Nm (avec une clé).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre le capteur.

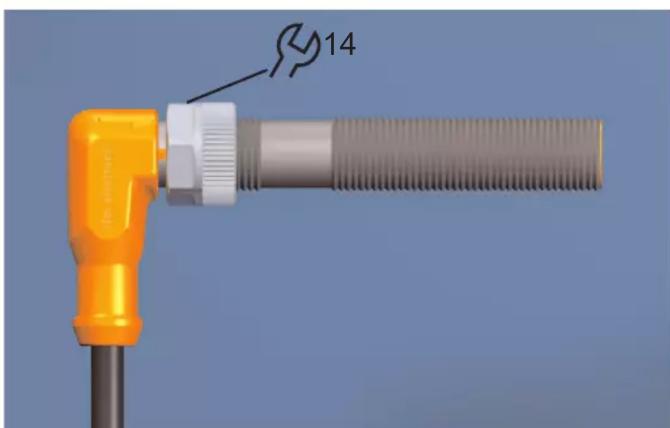

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations. Utiliser également une clé (cote sur plat 14) pour le démontage.
