EVCA45 - Câble pour ordinateur et périphérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble pour ordinateur et périphérique
Marque	IFM
Modèle	EVCA45
Longueur	2 m (standard)
Diamètre du câble	5 mm (estimation)
Type de connecteur	Connecteur M12 codé
Nombre de conducteurs	4
Section du conducteur	0,34 mm²
Matériau de la gaine	PUR (polyuréthane)
Degré de protection	IP67
Température de fonctionnement	-25 °C à +80 °C
Couple de serrage	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Outil de montage	Clé (cote sur plat 14)
Codage	Codé avec flèche indicatrice de direction
Résistance aux chocs et vibrations	Oui (avec cran d'arrêt supplémentaire)
Utilisation principale	Connexion de capteurs
Poids (approximatif)	100 g (pour 2 m)
Alimentation	Sans alimentation (câble passif)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Ne pas dépasser le couple de serrage maximal pour éviter d'endommager le connecteur
Pièces détachées et réparabilité	Non réparable - remplacer le câble complet
Informations générales	Notice téléchargeable gratuitement au format PDF

FOIRE AUX QUESTIONS - EVCA45 IFM

Comment raccorder le connecteur EVCA45 au capteur ?

Raccordez le connecteur au capteur en alignant la flèche sur le connecteur avec la direction de codage du capteur. Serrez ensuite l'écrou avec un couple de 0,6 Nm à la main ou 1,5 Nm avec une clé.

Quel couple de serrage appliquer pour le montage ?

Le couple de serrage recommandé est de 0,6 Nm si serré à la main, et jusqu'à 1,5 Nm si vous utilisez une clé. Pour les environnements agressifs, serrez d'un cran d'arrêt supplémentaire avec une clé (cote sur plat 14).

Que faire si le connecteur ne s'enclenche pas ou si la flèche ne s'aligne pas ?

Vérifiez que le codage du connecteur correspond à celui du capteur. Ne forcez pas le branchement ; tournez délicatement le connecteur pour aligner la flèche. Si le problème persiste, le capteur ou le câble peut être incompatible.

Peut-on utiliser ce câble en extérieur ou dans un environnement agressif ?

Oui, le câble EVCA45 est conçu pour résister aux environnements agressifs. Il offre un degré de protection IP67 et peut être renforcé contre les chocs et vibrations en serrant l'écrou d'un cran d'arrêt supplémentaire avec une clé.

Comment nettoyer le câble EVCA45 ?

Nettoyez le câble avec un chiffon sec et non abrasif. N'utilisez pas de produits chimiques agressifs qui pourraient endommager la gaine en PUR.

Ce câble est-il compatible avec tous les capteurs IFM ?

Le câble EVCA45 est compatible avec les capteurs IFM équipés d'un connecteur M12 codé. Vérifiez le codage (flèche) et le nombre de conducteurs (4) pour assurer la compatibilité. Consultez la notice du capteur pour confirmer.

Que signifie le cran d'arrêt mentionné dans la notice ?

Le cran d'arrêt est une butée supplémentaire qui permet de renforcer le maintien du connecteur en environnement agressif, réduisant les risques de desserrage dû aux chocs et vibrations. Il s'actionne en serrant l'écrou au-delà du couple normal avec une clé.

Est-il possible de réparer le câble EVCA45 s'il est endommagé ?

Non, le câble EVCA45 n'est pas réparable. En cas de dommage (coupure, connecteur cassé), il faut remplacer l'ensemble du câble par un modèle identique.

Quelle est la température d'utilisation du câble EVCA45 ?

La température de fonctionnement du câble EVCA45 est comprise entre -25 °C et +80 °C. En dehors de cette plage, les performances peuvent être affectées.

Où puis-je télécharger la notice complète du câble EVCA45 ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Rendez-vous sur la page du produit et cliquez sur le bouton de téléchargement.

MODE D'EMPLOI EVCA45 IFM

Montagehinweis / Mounting instruction / Instruction de montage

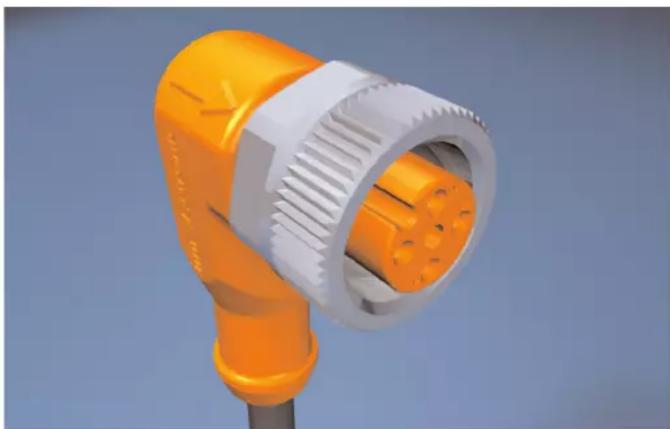

Raccorder le connecteur au capteur, la flèche indique la bonne direction du codage. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,6 Nm (à la main) à 1,5 Nm (avec une clé).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre le capteur.

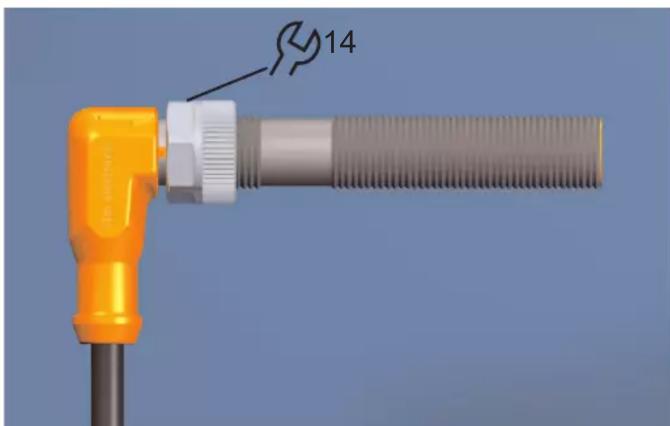

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations. Utiliser également une clé (cote sur plat 14) pour le démontage.
