O6P304 - Appareil photo IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur reflex
Marque	IFM
Modèle	O6P304
Alimentation électrique	Tension selon EN 50178 (typiquement 10-30 V DC)
Sortie de commutation	PNP ou NPN, commutation éclairement/obscurcissement
Indicateurs	LED verte (fonctionnement stable), LED jaune (sortie active)
Réglages	Potentiomètre de sensibilité, commutateur fonction de sortie (L/D)
Raccordement	Connecteur M8 ou M12, 3 ou 4 broches
Portée	Variable selon réflecteur et orientation
Fonctionnement	Détection sans contact d'objets et matières
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux, sans solvants
Sécurité	Montage par un électricien qualifié, respect des normes électriques
Élimination	Élimination écologique selon les règlements nationaux
Fabricant	ifm electronic gmbh

FOIRE AUX QUESTIONS - O6P304 IFM

Quel est le principe de fonctionnement du détecteur O6P304 ?

Le détecteur reflex O6P304 émet un faisceau lumineux qui est réfléchi par un réflecteur. Lorsqu'un objet interrompt le faisceau, la sortie commute. Il peut fonctionner en mode éclairement (sortie active quand le faisceau est reçu) ou obscurcissement (sortie active quand le faisceau est interrompu).

Comment régler la sensibilité du détecteur ?

Utilisez le potentiomètre de réglage (repère 2). Tournez dans le sens horaire pour augmenter la sensibilité, dans le sens anti-horaire pour la diminuer. Ajustez jusqu'à obtenir un fonctionnement stable, indiqué par la LED verte allumée.

Que signifient les LED sur l'appareil ?

La LED verte indique que l'alimentation est présente et que le signal est stable. La LED jaune s'allume lorsque la sortie de commutation est active (selon le mode choisi).

Comment choisir entre le mode PNP et NPN ?

Le détecteur est disponible en versions PNP ou NPN. Le brochage diffère : pour PNP, la sortie est active au positif (L+) ; pour NPN, la sortie est active au négatif (L-). Consultez le schéma de raccordement correspondant à votre modèle.

Quel type de réflecteur utiliser avec le O6P304 ?

Utilisez un réflecteur nid d'abeille ou une bande adhésive réfléchissante adaptée. La portée maximale n'est atteinte qu'avec un alignement précis.

Comment raccorder le détecteur ?

Assurez-vous que l'installation est hors tension. Raccordez selon le schéma : broche 1 (L+), broche 3 (L-), et la sortie sur la broche 4 (pour M12) ou la broche 2 (pour M8). Les couleurs des fils sont indiquées (BN, BU, BK).

Que faire si la LED verte ne s'allume pas ?

Vérifiez l'alimentation électrique (tension selon EN 50178). Assurez-vous que les connexions sont correctes. Si la LED ne s'allume toujours pas, le détecteur peut être défectueux et doit être réparé par le fabricant.

Comment nettoyer le détecteur ?

Nettoyez la lentille avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager les parties en plastique.

Quelle est la différence entre les modes éclairement et obscurcissement ?

En mode éclairement (L), la sortie est active lorsque la lumière est reçue (aucun objet). En mode obscurcissement (D), la sortie est active lorsque le faisceau est interrompu (objet présent). Utilisez le commutateur de fonction pour sélectionner.

Où trouver les données techniques complètes ?

Les données techniques détaillées sont disponibles sur le site web du fabricant : www.ifm.com. Vous y trouverez les dimensions, les températures de fonctionnement et les homologations.

MODE D'EMPLOI O6P304 IFM

Notice d'utilisation

Détecteur reflex

efector200

O6P3

FR

O6P300 / 02 11 / 2015

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

En combinaison avec un réflecteur „nid d'abeille „ ou une bande adhésive, le détecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

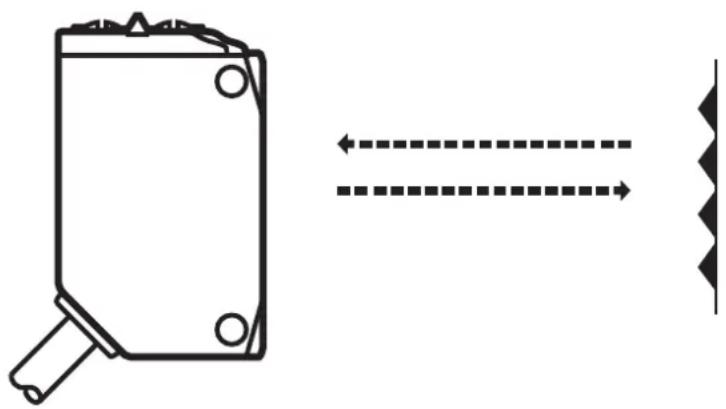

3 Montage

▶ Fixer le réflecteur, nid d'abeille, ou la bande adhésive derrière l'objet à détecter.
▶ Orienter le détecteur reflex et le fixer à l'aide d'un dispositif de fixation.

Portée maximale seulement en cas d'orientation exacte.

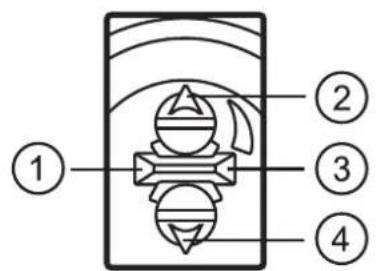

4 Eléments de service et d'indication

1: LED jaune - sortie de commutation active
2: potentiomètre de réglage sensibilité
3: LED verte - fonctionnement
4: commutateur fonction de sortie

4.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.

	signal stable	seuil de commutation		signal stable
éclairement
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	éteinte éteinte
obscurcissement
LED verte allumée éteinte éteinte allumée
LED jaune	éteinte éteinte		allu-mée	allumée

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

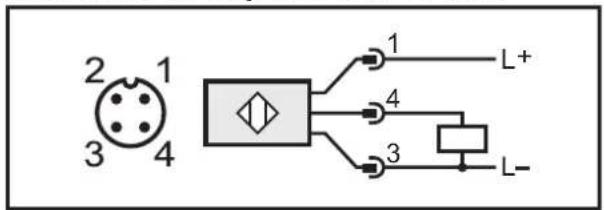

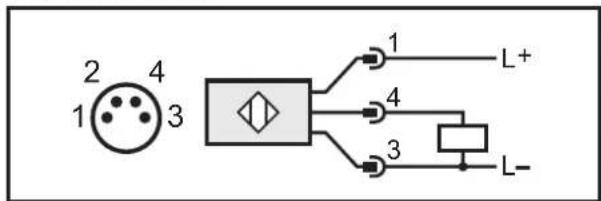

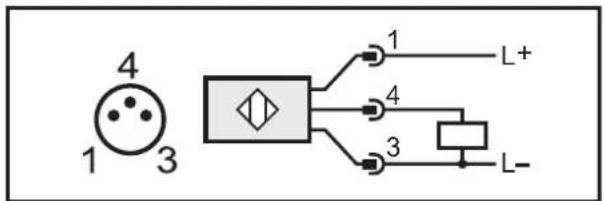

5.1 PNP

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

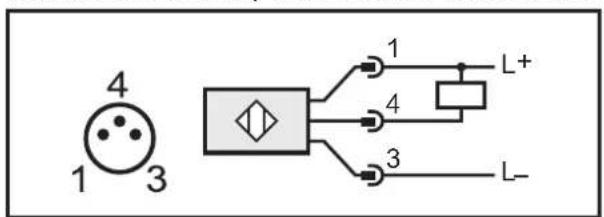

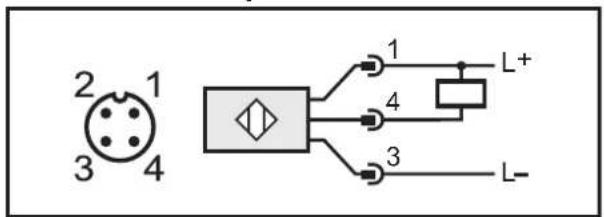

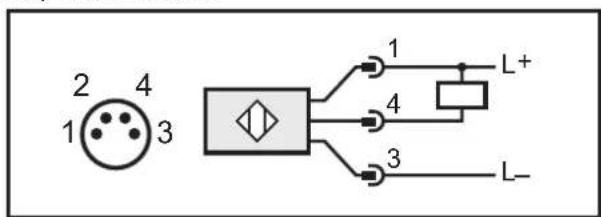

5.2 NPN

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglages

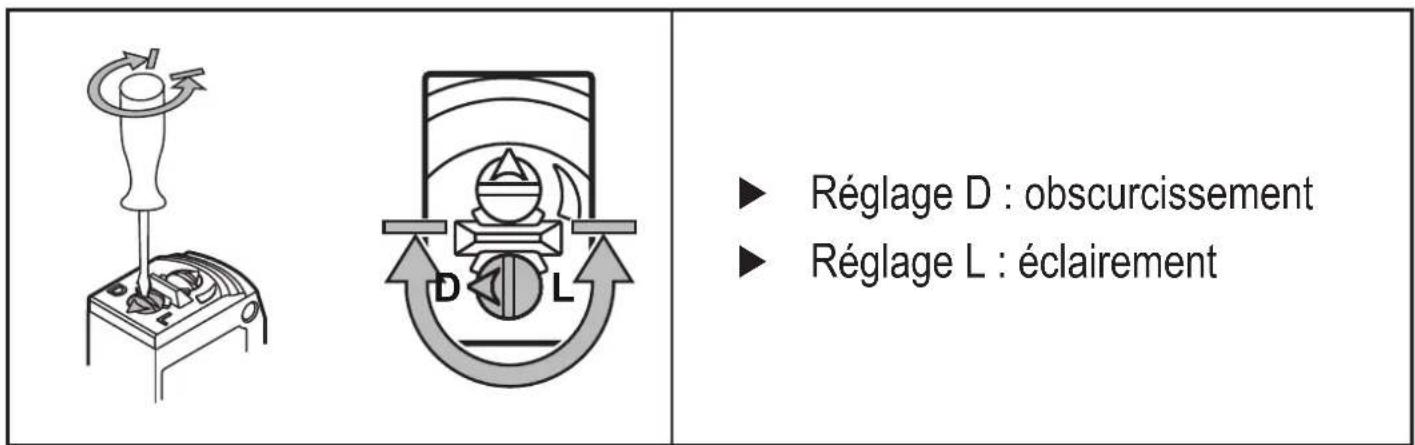

6.1 Régler la fonction sortie

6.2 Régler la sensibilité

▶ Augmenter la sensibilité : Tourner le potentiomètre de réglage en sens horaire.
Réduire la sensibilité : Tourner le potentiomètre de réglage en sens anti-horaire.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.
Commutation éclairement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.

8 Maintenance, réparation, élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
