MODE D'EMPLOI OID254 IFM

Notice d'utilisation

Détecteur de distance optique

OID25x

FR

1 Remarques préliminaires....3
1.1 Symboles utilisés....3
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....4
3.1 Applications ....4
4 Montage....5
4.1 Conditions de montage....5
5 Raccordement électrique....5
6 Eléments de service et d'indication ....6
7 Réglage / fonctionnement....6
7.1 Désactivation du laser 6
8 IO-Link 7
8.1 Informations générales....7
8.2 Informations spécifiques à l'appareil ....7
8.3 Outils de paramétrage....7
9 Entretien, réparation et élimination....7

1 Remarques préliminaires

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Toute responsabilité et garantie est déclinée en cas de mauvaises manipulations et/ou en cas de modifications de l'appareil.
• L'appareil est conforme à la norme EN 61000-6-4. L'appareil peut causer des problèmes de radiodiffusion dans des maisons. S'il y a des problèmes, l'utilisateur doit trouver un remède approprié.

Selon cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL A LASER DE CLASSE 1.

EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014

Conforme à 21 CFR Part 1040.10 à l'exception des déviations

suivant Laser Notice No. 50, juin 2007.

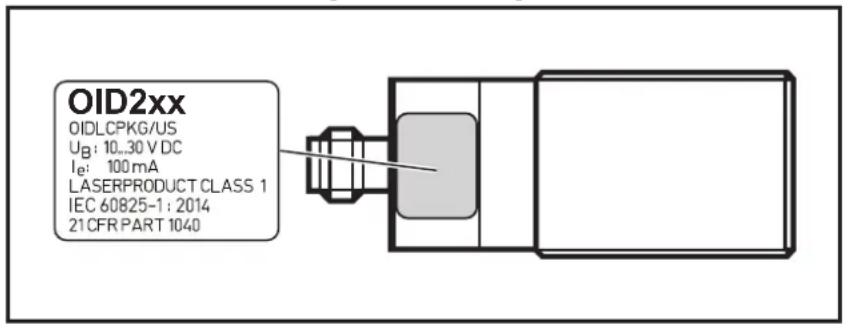

Position de l'étiquette du produit Panneau indicateur

OID2xx OIDLCPKG/US UB: 10..30 V DC IE: 100 mA LASERPRODUCT CLASS 1 IEC 60825-1 : 2014 21 CFR PART 1040

3 Fonctionnement et caractéristiques

L'appareil est utilisé comme détecteur de distance optique.

3.1 Applications

• Le détecteur de distance optique mesure des distances entre 0,03 jusqu'à 2 m.
• Il a une suppression de l'arrière-plan jusqu'à 20 m.
• Les sorties de commutation sont antivalentes.

La distance entre le détecteur et l'arrière-plan doit être limitée à max. 20 m par le client. Sinon, les valeurs mesurées peuvent être ambiguës → 4.1 Conditions de montage.

4 Montage

4.1 Conditions de montage

Monter l'appareil de sorte que l'objet à détecter se trouve dans l'étendue de mesure de 0,03...2 m.

Tout objet situé au-delà du seuil de commutation réglé est supprimé jusqu'à 20 m.

Les surfaces réfléchissantes se trouvant directement dans le faisceau du détecteur - même dans une plage > 20 m - doivent être évitées par le client. Sinon, les valeurs mesurées peuvent être ambiguës.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit.

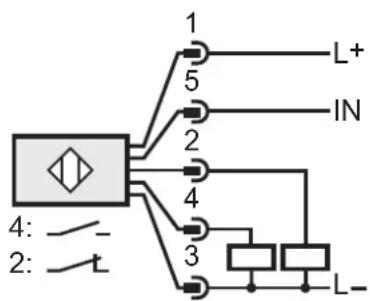

DC PNP

1 L+ 5 IN 2 4 3 4: - 2:

5: IN = Laser activé / désactivé
4: OUT1 = normalement ouvert / IO-Link
2: OUT2 = normalement fermé

Couleurs des fils conducteurs des connecteurs femelles ifm :

6 Eléments de service et d'indication

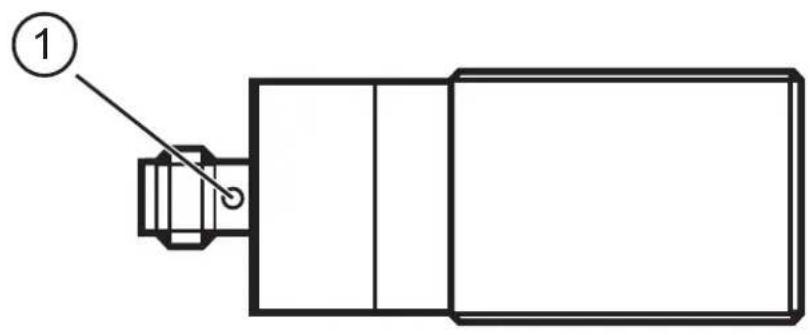

1: LED jaune : valeur SET atteinte, sortie OUT1 = Haut (si OUT1 configurée en NO)

7 Réglage / fonctionnement

Le réglage de l'appareil s'effectue via l'interface IO-Link. (→ 8 IO-Link)

A la livraison, l'appareil peut aussi être utilisé sans IO-Link.

Seuil de commutation préréglé : 2 m

- Après le montage, le raccordement électrique et la programmation, vérifier le bon fonctionnement de l'appareil.

Durée de vie d'une diode laser : 50000 heures

7.1 Désactivation du laser

A des fins de sécurité et d'entretien il est possible de désactiver l'appareil temporairement via l'entrée sur broche 5.

Signal d'entrée sur broche 5 Laser
Bas / non utilisé Activé
Haut Désactivé

8 IO-Link

8.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'une interface IO-Link (maître IO-Link). L'interface IO-Link permet l'accès direct aux paramètres et valeurs du détecteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d'informations sur IO-Link sur www.ifm.com.

8.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de table sur www.ifm.com.

8.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel IO-Link et logiciel sur www.ifm.com.

9 Entretien, réparation et élimination

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

▶ Dégager le panneau transparent situé devant la lentille de tout encrassement.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.
