| Type de produit | Alimentation électrique |
| Marque | IFM |
| Modèle | E84036 |
| Tension de sortie nominale | 24 V DC |
| Plage de réglage de tension de sortie | 24-28 V DC |
| Courant de sortie continu | 40 A (à +60°C), 30 A (à +70°C) |
| Tension d'entrée AC | 3AC 380-480 V (-15% / +20%) |
| Fréquence du secteur | 50-60 Hz ±6% |
| Rendement | 95,3% (à 3x400 Vac) |
| Dimensions (l x h x p) | 110 x 124 x 127 mm (sans rail DIN) |
| Poids | 1500 g |
| Installation | Montage sur rail DIN (EN 60715) |
| Indice de protection | IP20 (armoire), classe I |
| Plage de température de fonctionnement | -25 à +70 °C |
| Humidité relative | 5% à 95% |
| Fonctions de protection | Surcharge, court-circuit, surchauffe, marche à vide |
| Fonctions spéciales | Réglage à distance (14-28 V), parallélisable, sérialisable, relais DC OK |
| Entretien | Aucune pièce échangeable ; ne pas ouvrir ; nettoyage avec chiffon sec |
| Sécurité | Mise hors tension avant intervention ; connexion PE obligatoire ; ne pas utiliser en environnement humide |
| Pièces détachées et réparabilité | Aucune pièce détachable ; retour à l'usine pour réparation |
FOIRE AUX QUESTIONS - E84036 IFM
Questions des utilisateurs sur E84036 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice E84036 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E84036 de la marque IFM.

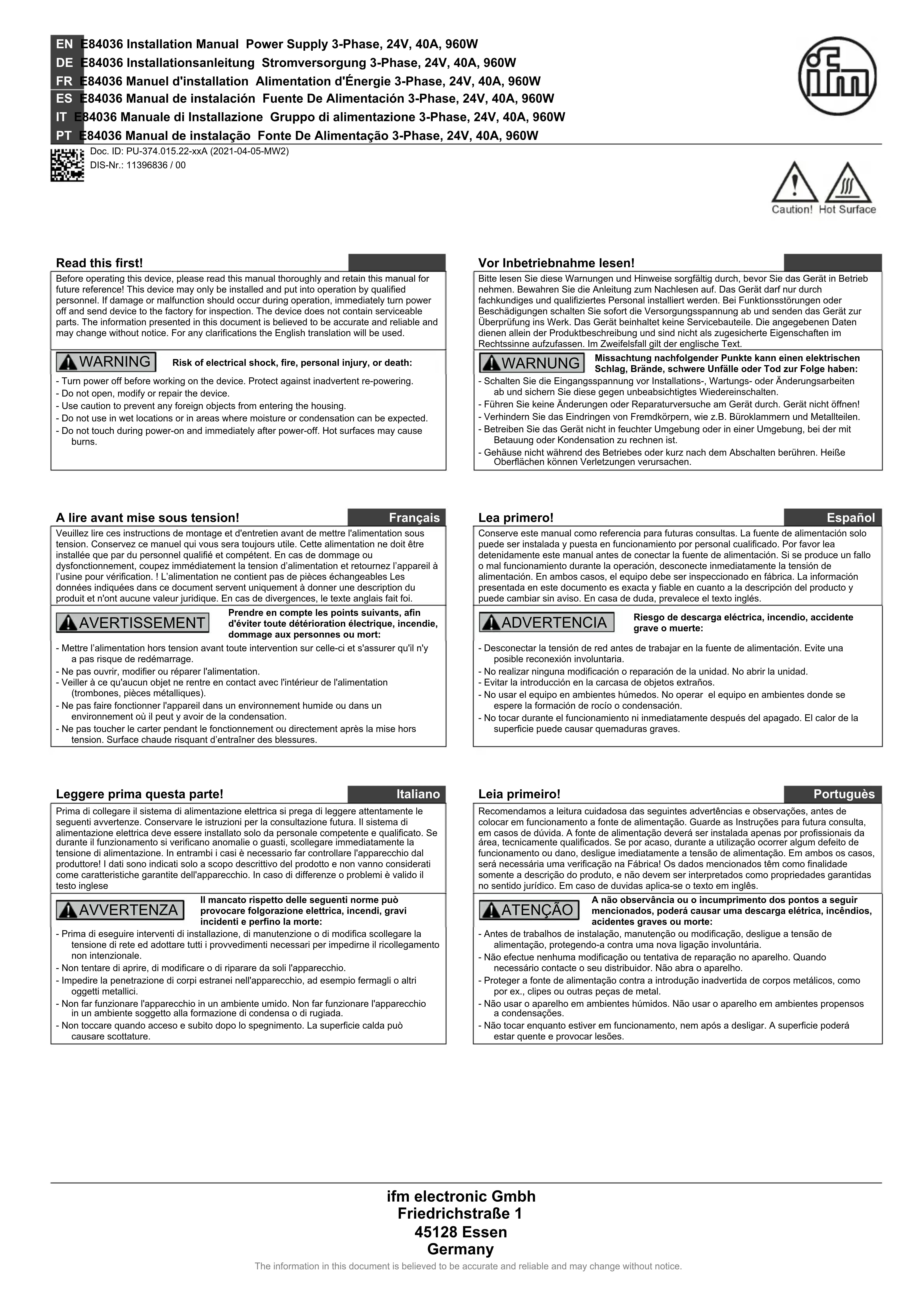

MODE D'EMPLOI E84036 IFM
Veuillez tirer ces instructions de montage et d’entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera tout utile. Cette alimentation ne doit être installée que par du personnel qualifié et compétent. En cas de dommage ou dysfonctionnement, coupez immédiatement la tension d'alimentation et retournez l'appareil à l'usine pour vérification. L'alimentation ne contient pas de pièces échangeables. Les données indiquées dans ce document servent uniquement à donner une description du produit et n’ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.
Avertissement
Prendre en compte les points suivants, afin d'éviter toute dépréciation électrique, incendie, dommage aux personnes ou mort:
- Mettre l'alimentation hors tension avant toute intervention sur celle-ci et s'assurer qu'il n'y a pas risque de redémarrage.
- Ne pas ouvrir, modifier ou réparer l'alimentation.
- Veiller à ce qu'aucun objet ne rentre en contact avec l'intérieur de l'alimentation (trombones, pièces métalliques).
- Ne pas faire fonctionner l'appareil dans un environnement humide ou dans un environnement où il peut y avoir de la condensation.
- Ne pas toucher la carte pendant le fonctionnement ou directement après la mise hors tension. Surface chaude risquant d'entraîner des blessures.
Description du produit
L'appareil E84036 est une alimentation montable sur rail DIN pour systèmes de réseau triphase, fournissant une tension de sortie TBTS/TBTP flottante, stabilisée et galvaniquement séparée.
Usage prévu
Cet appareil est conçu pour une installation dans une armoire et est destiné à une utilisation commerciale, par exemple dans des équipements de commande industrielle, de commande de process, de surveillance, de mesure ou similaires. Sans dispositifs additionnels de sécurité adaptés à l'application finale, ne pas utiliser cet appareil dans un équipement ou un dysfonctionnement pourrait causer des blessures corporelles graves ou mettre en péril la vie humaine. Si cet appareil est utilisé d'une façon ne correspondant pas à sa specification, la protection qu'il fournit peut en être affectée.
Instructions d'installation
Installer l'appareil dans une armoire fournissant une protection contre les dangers électriques, mécaniques et d'incendie.
Installer l'appareil sur un rail DIN conformément à la norme EN 60715, avec les bornes d'entrée du côté inférieur de l'appareil. Les autres orientations de montage requièrent une réduction du courant de sortie.
Assurer un câblage correct en respectant toutes les prescriptions locales et nationales. Utiliser des câbles en cuivre appropriés, convenant pour une température de fonctionnement minimale de 60°C à des températures ambiantes allant jusqu'à +45 °C, de 75 °C à des températures ambiantes allant jusqu'à +60 °C et de 90 °C à des températures ambiantes allant jusqu'à +70 °C. S'assurer que tous les fils des câbles entrent bien dans les bornes. Utiliser des embouts pour les fils sur les bornes d'entrée. Les vis des bornes inutilisées doivent être bien serrées.
L'appareil est conçu pour les zones à degré de souillure 2 dans des environnements contrôlés. La condensation et le gel ne sont pas autorisés.
L'armoire de l'appareil fournit un niveau de protection de IP20. L'armoire ne fournit pas de protection contre les liquides renversés.
L'appareil est conçu pour des zones de la catégorie de surtension II. Sous une altitude de 2000 m, l'appareil est testé pour résister à des tensions de choc jusqu'à 4 kV, ce qui correspond à OVC III selon la norme CEI 60664-1.
L'appareil est conçu comme un équipement de « Classe de protection I » selon la norme CEI 61140. Ne pas utiliser sans connexion PE (terre de protection) correcte.
L'appareil peut être alimenté à partir des réseaux TN, TT ou IT. La tension continue entre les bornes d'entrée et le potentiel de la PE ne doit pas dépasser 576 Vac. L'appareil n'est pas conçu pour une utilisation dans des systèmes triangulaires avec une phase connectée à la terre.
Un dispositif de déconnexion doit être fourni pour l'entrée de l'appareil.
L'appareil est conçu pour un refroidissement par convection et ne nécessite pas de ventilateur externe. Ne pas bloquer le flux d'air ni couvrir la grille de ventilation!
L'appareil est concu pour des altitudes jusqu'à 5000 m (16400ft). Au-dessus de 2000 m (6560ft), une réduction du courant de sortie est nécessaire.
Respecter les distances d'installation minimales suivantes : 40 mm au-dessus, 20 mm en dessous, 5 mm à droite et à gauche. Augmenter les 5 mm à 15 mm si l'appareil adjacent est une source de chaleur. Lorsque l'appareil est en permanence chargé à moins de 50 %, les 5 mm peuvent être réduits à zéro.
L'appareil est conçu, testé et approuvé pour des circuits de dérivation jusqu'à 32 A (CEI) et 30 A (UL) sans appareil de protection supplémentaire. Si un filtre externe est utilisé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 6A B ou C pour éviter un déclenchement intempestif du disjoncteur.
La température maximale de l'air environnant est de +70°C (+158^). La température de fonctionnement est la même que celle de l'air ambiant ou environnant et elle est définie 2 cm sous l'appareil.
L'appareil est conçu pour fonctionner dans des zones où l'humidité relative se situe entre 5 % et 95 %.
Description du fonctionnement
La sortie est protégée électroniquement contre la marche à vide, la surcharge et le court-circuit et elle peut fournir toute charge, y compris des charges inductives ou capacités illimitées. Ne pas appliquer aux bornes de sortie des tensions de retour de la charge supérieures à 35 V.
La tension de sortie peut être réglée derrière le volet à l'avant avec un petit tournevis plat.
La LED OK verte DC indique une tension de sortie d'un appareil en fonctionnement supérieur à 90 % de la tension réglée.
Le relais DC OK surveille la tension de sortie et le contact est fermé quand la LED DC OK est allumée. Pouvoirs de coupure : 60 Vdc 0,3 A, 30 Vdc 1 A, 30 Vac 0,5 A pour charges ohmiques. La LED rouge de surcharge est allumée quand la tension d'entrée chute sous 90 % de la valeur réglée ou en cas de court-circuit sur la sortie. La LED clignote quand l'appareil s'est désactivé en raison d'une surchauffe ou quand le signal « Remote OFF » est activé. Une tension d'entrée est requise.
L'appareil est équipé d'une protection contre la surchauffe. En cas de température élevée, la sortie se désactive et redémarre automatiquement après s'être refroidie.
Les appareils peuvent être branchés en parallèle pour augmenter la puissance de sortie. La température ambiante ne doit pas dépasser +60 °C. La tension de sortie de tous les appareils doit être réglée à la même valeur (±100 mV) en mode « Single Use » avec les mêmes conditions de charge sur toutes les unités, ou les unités peuvent être laissées aux réglages usine. Après les réglages, mettre l'unité en mode « Parallel Use » pour activer le partage de charge. Le mode « Parallel Use » régule la tension de sortie de sorte que la tension en absence de charge est d'environ 4 % supérieure à celle en cas de charge nominale. Si plus de trois appareils sont branchés en parallèle, une diode, un fusible ou un disjoncteur avec une valeur nominale de 50 ou 63 A est nécessaire sur chaque sortie.
Des appareils identiques peuvent être branchés en série pour des tensions de sortie plus élevées. Il est permis de brancher en série autant d'appareils que nécessaire, à condition que la somme des tensions de sortie ne dépasse pas 150 Vdc.
En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 32 V. La sortie se désactive et tente automatiquement de redémarrer.
L'appareil est equipped d'une fonction ON/OFF à distance pour désactiver la sortie. Pour cela, connecter la broche 15 à la broche 16. (Note: "equipped" n'a pas été modifié car il est en anglais dans le texte original et ne doit pas être inventé ou corrigé.) Correction finale en respectant les règles : L'appareil est équipé d'une fonction ON/OFF à distance pour désactiver la sortie. Pour cela, connecter la broche 15 à la broche 16.
La tension de sortie peut être réglée à distance entre 14 et 28 Vdc en appliquant une tension de commande entre la broche 15 et la borne (-).
Caractéristiques techniques
Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiés pour une tension d’entrée de 3x 400 Vac 50 Hz, des tensions de phase symétriques, une charge de sortie de 24 V 40A, une température ambiant de 25°C et après un temps de démarrage de 5 minutes.
Tension de sortie DC 24V nominale
Plage de réglage 24-28 Vdc Réglage usine 24,1 V
Courant de sortie Continu :
40-34,3 A Sous +60°C ambiantS
30-25,7A Pour +70°C ambians
Court terme, jusqu'à 4 s:
60-51,5 A Sous +70 °C ambiants
Déduire linéairement entre +60°C et +70°C
Tension d'entrée AC 3AC 380 - 480 V -15 % / +20 %
Fréquence du secteur 50-60 Hz ±6%
Courant d'entrée AC 1,65 / 1,35 A Pour 3x400 / 480 Vac
Facteur de puissance 0,88/0,90 Pour 3x400/480 Vac
| Courant de démarragadd'entrée | 4,5 / 4,5 A crête | Pour 3x400 / 480 Vac,indépendant de la temp. |
| Rendement 95,3 / 95,2 % | Pour 3x400 / 480 Vac | |
| Pertes 47,3 / 48,4 W | Pour 3x400 / 480 Vac | |
| Immunité aux coupuressecteur | 25 / 25 ms | Pour 3x400 / 480 Vac |
| Plage de température | -25...+70 °C | |
| Taille max. de fil (fil litz) | 4 mm2 | Pour les bornes d'entrée |
| Taille de fil AWG | AWG 20-10 | Pour les bornes d'entrée |
| Diamètre max. de fil 2,8 mm | Pour les bornes d'entrée | |
| Longueur de fil à dénuder | 7 mm / 0.28inch | Pour les bornes d'entrée |
| Couple de serrage | 1 Nm / 9 lb.inch | Pour les bornes d'entrée |
| Taille max. de fil (fil litz) | 10 mm2 | Pour les bornes de sortie |
| Taille de fil AWG | AWG 22-8 | Pour les bornes de sortie |
| Diamètre max. de fil 5,2 mm | Pour les bornes de sortie | |
| Longueur de fil à dénuder | 12 mm / 0.5inch | Pour les bornes de sortie |
| Couple de serrage | 2,3 Nm /20lb.inch | Pour les bornes de sortie |
| Taille max. de fil (fil litz) | 1,5 mm2 | Pour les bornes de signal |
| Taille de fil AWG | AWG 26-14 | Pour les bornes de signal |
| Diamètre max. de fil 1,5 mm | Pour les bornes de signal | |
| Longueur de fil à dénuder | 7 mm / 0.28inch | Pour les bornes de signal |
| Dimensions(lhhexp) | 110x124x127 mm | Sans rail DIN |
| Poids | 1 500 g / 3.3lb |
Diagramme de fonctionnement
\section*{Caractéristique de sortie}
Plage de température
