Type de produit	Alimentation électrique monophasée
Marque	IFM
Modèle	DN4012
Tension d'entrée	100-120 V / 200-240 V AC (sélection automatique)
Fréquence d'entrée	50-60 Hz
Courant d'entrée	2,0 A (120 V) / 1,23 A (230 V)
Tension de sortie	24 V DC (réglable 24-28 V)
Courant de sortie	6 A à +45°C, 5 A à +60°C, 3,75 A à +70°C
Puissance de sortie	120 W
Rendement	Jusqu'à 90,2% (230 V)
Dimensions (L x H x P)	40 x 124 x 122,5 mm
Poids	510 g
Montage	Rail DIN (EN 60715)
Protection	Surcharge, court-circuit, surchauffe, surtension
Indication LED	DC OK (verte) lorsque tension > 21 V
Température de fonctionnement	-25°C à +70°C
Humidité relative	5 % à 95 %
Degré de protection	IP20
Classe de protection	I (connexion PE obligatoire)
Réglage de tension	Oui, par potentiomètre avant
Connexion	Bornes à vis, fil max 4 mm² (AWG 20-10)
Couple de serrage	1 Nm
Refroidissement	Convection naturelle
Altitude maximale	5 000 m (avec réduction de courant au-dessus de 2 000 m)
Entretien	Nettoyage extérieur avec chiffon sec
Pièces détachées	Aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - DN4012 IFM

Comment installer l'alimentation DN4012 ?

Installez l'appareil sur un rail DIN conforme à la norme EN 60715, avec les bornes d'entrée côté inférieur. Respectez les distances minimales : 40 mm au-dessus, 20 mm en dessous, 5 mm sur les côtés (15 mm si source de chaleur). Le câblage doit être effectué par un personnel qualifié.

Que faire si la LED DC OK ne s'allume pas ?

Vérifiez que la tension de sortie est supérieure à 21 V. Si la LED reste éteinte, contrôlez l'alimentation d'entrée et les connexions. Si le problème persiste, retournez l'appareil à l'usine.

Puis-je brancher plusieurs alimentations en parallèle ?

Non, le branchement en parallèle n'est pas autorisé pour augmenter le courant de sortie. En revanche, vous pouvez brancher des appareils identiques en série jusqu'à une tension totale de 150 Vdc.

Quelle est la tension de sortie maximale en cas de défaut ?

Un circuit redondant limite la tension de sortie à 39 V en cas de défaut interne, puis la sortie se désactive et tente de redémarrer automatiquement.

L'alimentation supporte-t-elle les coupures secteur ?

Oui, elle offre une immunité aux coupures secteur de 80 ms à 120 V et 78 ms à 230 V (temps typique).

Comment régler la tension de sortie ?

Utilisez un petit tournevis plat pour ajuster le potentiomètre situé sur la face avant. La plage de réglage est de 24 à 28 Vdc. La valeur usine est de 24,1 V.

Quelles sont les conditions de température ambiante ?

La température de fonctionnement est de -25°C à +70°C. Au-dessus de +45°C, le courant de sortie doit être réduit (5 A à +60°C, 3,75 A à +70°C).

Puis-je utiliser l'alimentation en extérieur ?

Non, l'appareil a un indice de protection IP20 et est conçu pour une installation dans une armoire en intérieur. Il ne doit pas être exposé à l'humidité, à la condensation ou aux liquides.

Quels types de réseaux électriques sont compatibles ?

L'appareil peut être alimenté à partir de réseaux TN, TT et IT. La tension continue entre les bornes d'entrée et la terre de protection ne doit pas dépasser 300 V AC.

Que faire en cas de surchauffe ?

L'appareil est équipé d'une protection contre la surchauffe. En cas de température excessive, la sortie se désactive et redémarre automatiquement après refroidissement. Assurez-vous que la ventilation n'est pas obstruée.

MODE D'EMPLOI DN4012 IFM

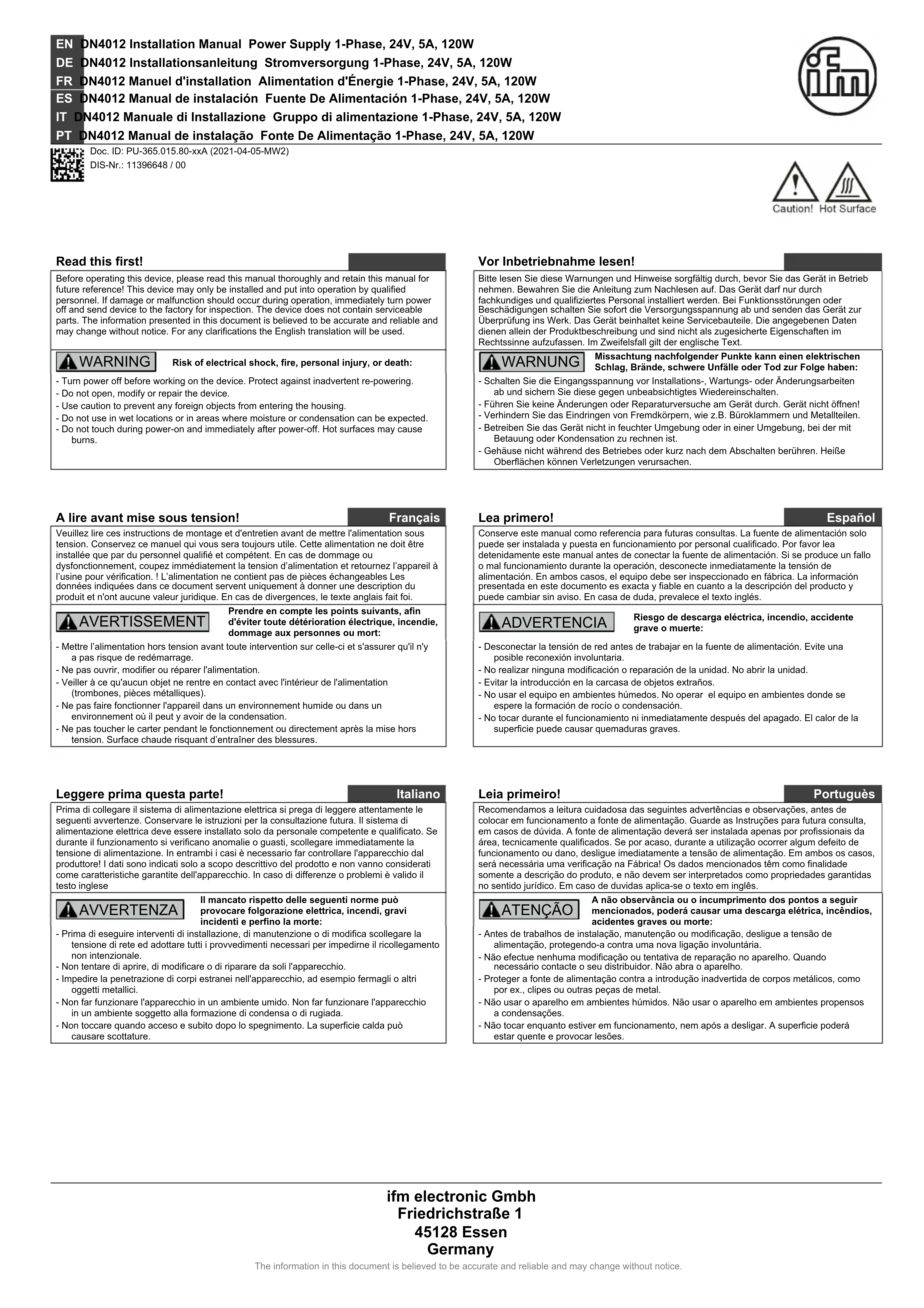

FR DN4012 Manuel d'installation Alimentation d'Énergie 1-Phase, 24V, 5A, 120W

A lire avant mise sous tension!

Français

Veuillez lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation ne doit être installée que par du personnel qualifié et compétent. En cas de dommage ou dysfonctionnement, coupez immédiatement la tension d'alimentation et retournez l'appareil à l'usine pour vérification. ! L'alimentation ne contient pas de pièces échangeables Les données indiquées dans ce document servent uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.

! AVERTISSEMENT

Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie, dommage aux personnes ou mort:

• Mettre l'alimentation hors tension avant toute intervention sur celle-ci et s'assurer qu'il n'y a pas risque de redémarrage.
• Ne pas ouvrir, modifier ou réparer l'alimentation.
• Veiller à ce qu'aucun objet ne rentre en contact avec l'intérieur de l'alimentation (trombones, pièces métalliques).
• Ne pas faire fonctionner l'appareil dans un environnement humide ou dans un environnement où il peut y avoir de la condensation.
• Ne pas toucher le carter pendant le fonctionnement ou directement après la mise hors tension. Surface chaude risquant d'entraîner des blessures.

Description du produit

L'appareil DN4012 est une alimentation d'entrée monophasée montable sur rail DIN, fournissant une tension de sortie TBTS/TBTP flottante, stabilisée et galvaniquement séparée.

Usage prévu

Cet appareil est conçu pour une installation dans une armoire et est destiné à une utilisation commerciale, par exemple dans des équipements de commande industrielle, de commande de process, de surveillance et de mesure ou similaires.

Sans dispositifs additionnels de sécurité adaptés à l'application finale, ne pas utiliser cet appareil dans un équipement où un dysfonctionnement pourrait causer des blessures corporelles graves ou mettre en péril la vie humaine.

Si cet appareil est utilisé d'une façon ne correspondant pas à sa spécification, la protection qu'il fournit peut en être affectée.

Sans mesures supplémentaires pour réduire le courant d'entrée harmonique (PFC), l'alimentation ne convient pas à une connexion au système de réseau public dans des environnements résidentiels, commerciaux et d'industrie légère. Aucune mesure supplémentaire n'est nécessaire pour une utilisation dans des environnements industriels. Des exceptions existent pour divers pays hors de l'Union européenne et peuvent être déterminées localement.

Instructions d'installation

Installer l'appareil dans une armoire fournissant une protection contre les dangers électriques, mécaniques et d'incendie.

Installer l'appareil sur un rail DIN conformément à la norme EN 60715, avec les bornes d'entrée du côté inférieur de l'appareil. Les autres orientations de montage requièrent une réduction du courant de sortie.

Assurer un câblage correct en respectant toutes les prescriptions locales et nationales. Utiliser des câbles en cuivre appropriés, conçus pour une température de fonctionnement minimale de 60 °C à des températures ambiantes allant jusqu'à +45 °C, de 75 °C à des températures ambiantes allant jusqu'à +60 °C et de 90 °C à des températures ambiantes allant jusqu'à +70 °C. S'assurer que tous les fils des câbles entrent bien dans les bornes. Utiliser des embouts pour les fils sur les bornes d'entrée. Les vis des bornes inutilisés doivent être bien serrées.

L'appareil est conçu pour les zones à degré de souillure 2 dans des environnements contrôlés. La condensation et le gel ne sont pas autorisés.

L'armoire de l'appareil fournit un niveau de protection de IP20. Le boîtier ne fournit pas de protection contre les liquides renversés.

L'appareil est conçu pour des zones de la catégorie de surtension II. Sous une altitude de 2 000 m, l'appareil est testé pour résister à des tensions de choc jusqu'à 4 kV, ce qui correspond à OVC III selon la norme CEI 60664-1.

L'appareil est conçu comme un équipement de « Classe de protection I » selon la norme CEI 61140. Ne pas utiliser sans connexion PE (terre de protection) correcte.

L'appareil peut être alimenté à partir des réseaux TN, TT et IT. La tension continue entre les bornes d'entrée et le potentiel de la PE ne doit pas dépasser 300 Vac.

Un dispositif de déconnexion doit être fourni pour l'entrée de l'appareil.

L'appareil est conçu pour un refroidissement par convection et ne nécessite pas de ventilateur externe. Ne pas bloquer le flux d'air ni couvrir la grille de ventilation !

L'appareil est conçu pour des altitudes jusqu'à 5 000 m (16400ft). Au-dessus de 2 000 m (6560ft), une réduction du courant de sortie est nécessaire.

Respecter les distances d'installation minimales suivantes : 40 mm au-dessus, 20 mm en dessous, 5 mm à droite et à gauche. Augmenter les 5 mm à 15 mm si l'appareil adjacent est une source de chaleur. Lorsque l'appareil est en permanence chargé à moins de 50 %, les 5 mm peuvent être réduits à zéro.

L'appareil est conçu, testé et approuvé pour des circuits de dérivation jusqu'à 20 A sans appareil de protection supplémentaire. Si un fusible externe est utilisé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 10A B ou 6A C pour éviter un déclenchement intempestif du disjoncteur.

La température maximale de l'air environnant est de +70 °C (+158°F). La température de fonctionnement est la même que celle de l'air ambiant ou environnant et elle est définie 2 cm sous l'appareil.

L'appareil est conçu pour fonctionner dans des zones où l'humidité relative se situe entre 5 % et 95 %.

Description du fonctionnement

La sortie est protégée électroniquement contre la marche à vide, la surcharge et le court-circuit et elle peut fournir toute sorte de charges, y compris des charges inductives et capacitives.

Ne pas appliquer aux bornes de sortie des tensions de retour de la charge supérieures à 35 V.

La tension de sortie peut être réglée sur l'avant de l'unité avec un petit tournevis plat.

La LED verte DC OK indique une tension supérieure à 21 V sur les bornes de sortie.

L'appareil est équipé d'une protection contre la surchauffe. En cas de température élevée, la sortie se désactive et redémarre automatiquement après s'être refroidie.

Pour des courants de sortie plus élevés, les appareils ne doivent pas être branchés en parallèle.

Des appareils identiques peuvent être branchés en série pour des tensions de sortie plus élevées. Il est permis de brancher en série autant d'appareils que nécessaire, à condition que la somme des tensions de sortie ne dépasse pas 150 Vdc.

En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 39 V. La sortie se désactive et tente automatiquement de redémarrer.

Caractéristiques techniques

Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiés pour une tension d'entrée de 230 Vac 50 Hz, une charge de sortie de 24V 5A, une température ambiante de 25°C et après un temps de démarrage de 5 minutes.

Tension de sortie DC 24V Nominale

Plage de réglage 24 – 28 Vdc Réglage usine 24,1 V

Courant de sortie 6,0 – 5,1 A Sous +45 °C ambiants

5,0 – 4,3 A Pour +60 °C ambiants

3,8 – 3,2 A Pour +70 °C ambiants

Déduire linéairement entre +45 °C et +70 °C

Tension d'entrée AC

AC 100-120 V / 200-240 V

±10 %, sélection auto

Fréquence du secteur 50 – 60 Hz ±6 %

Courant d'entrée AC 2,0 / 1,23 A Pour 120 / 230 Vac

Facteur de puissance 0,56 / 0,47 Pour 120 / 230 Vac

Courant de démarraged'entrée

3 / 3 A pk Pour 120 / 230 Vac,indépendant de la temp.

Rendement 89,4 / 90,2 % Pour 120 / 230 Vac

Pertes de puissance 14,5 / 13,2 W Pour 120 / 230 Vac

Immunité aux coupures secteur

80 / 78 ms Pour 120 / 230 Va

Plage de température

-25...+70 °C

Taille max. de fil (fil litz)

4 mm ^2

Taille de fil AWG

AWG 20-10

Diamètre max. de fil 2,8 mm

Longueur de fil à dénuder	7 mm / 0.28inch
Couple de serrage	1 Nm / 9 lb.inch

Dimensions(lxhxp)	40x124x122,5 m	Sans rail DIN
	m

Poids

510 g / 1.12lb

Diagramme de fonctionnement

Caractéristique de sortie

Plage de température
