Type de produit	Répartiteur passif
Marque	IFM
Modèle	EBF007
Catégorie	Répartiteur
Raccordement	Connecteur M8 ou M12, flèche de codage
Couple de serrage (M8)	0,3...0,5 Nm (serrage à la main)
Couple de serrage (M12)	0,6...1,5 Nm (serrage à la main)
Couple de serrage (environnement agressif)	Un cran d'arrêt supplémentaire avec clé (14 mm)
Indice de protection	IP67 (estimé, écrou moleté et joint)
Installation	Par électricien qualifié
Maintenance	Aucune maintenance en fonctionnement normal
Réparation	Uniquement par le fabricant
Élimination	Élimination écologique selon réglementation nationale
Démontage	Desserrer l'écrou et presser le connecteur contre l'appareil
Utilisation prévue	Distribution de signaux et alimentation pour capteurs/actionneurs

FOIRE AUX QUESTIONS - EBF007 IFM

Comment raccorder le répartiteur EBF007 ?

Raccordez le connecteur à l'appareil en alignant la flèche dans le sens du codage. Serrez l'écrou moleté à la main avec le couple indiqué (M8 : 0,3...0,5 Nm, M12 : 0,6...1,5 Nm).

Quel couple de serrage utiliser pour l'écrou ?

Pour un connecteur M8, serrez à 0,3...0,5 Nm. Pour M12, serrez à 0,6...1,5 Nm. En environnement agressif, tournez d'un cran d'arrêt supplémentaire avec une clé de 14 mm.

Puis-je serrer l'écrou avec une clé ?

Oui, utilisez une clé de 14 mm (cote sur plat) pour serrer ou desserrer, surtout en environnement agressif ou pour le démontage.

Comment démonter le connecteur ?

Desserrez l'écrou moleté, puis pressez simultanément le connecteur contre l'appareil pour le dégager.

Quelle est la maintenance requise ?

En fonctionnement normal, aucune maintenance n'est nécessaire. Si l'appareil est défectueux, seule une réparation par le fabricant est autorisée.

Puis-je réparer l'appareil moi-même ?

Non, l'appareil ne doit être réparé que par le fabricant (IFM). Toute intervention non autorisée peut compromettre la sécurité et la garantie.

Comment éliminer l'appareil en fin de vie ?

Assurez-vous d'une élimination écologique conformément aux réglementations nationales en vigueur (DEEE, recyclage).

Quel est l'indice de protection de l'EBF007 ?

La notice mentionne un indice de protection assuré par l'écrou moleté. On peut estimer IP67 typique pour ce type de produit, mais vérifiez les spécifications exactes sur la fiche technique IFM.

Dois-je faire appel à un électricien pour l'installation ?

Oui, le raccordement électrique doit être réalisé par un électricien qualifié conformément aux normes en vigueur.

Le répartiteur nécessite-t-il une alimentation externe ?

Non, le répartiteur EBF007 est un dispositif passif qui distribue les signaux et l'alimentation déjà présents sur les connecteurs. Aucune alimentation supplémentaire n'est requise.

MODE D'EMPLOI EBF007 IFM

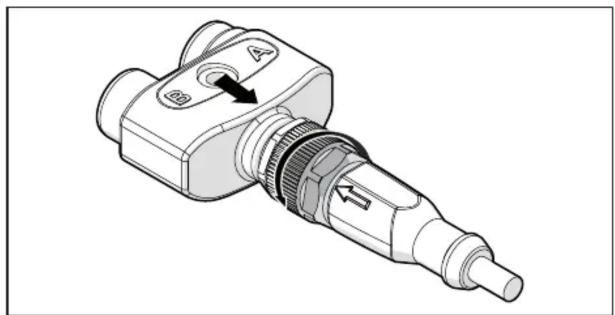

Raccorder le connecteur a l'appareil, la flèche indique la bonne direction du codage.

Afin d'assurer l'indice de protection indiqué, il faut serrer l'écrou moleté à la main (M8 : 0,3...0,5 Nm, M12 : 0,6...1,5 Nm).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre l'appareil.

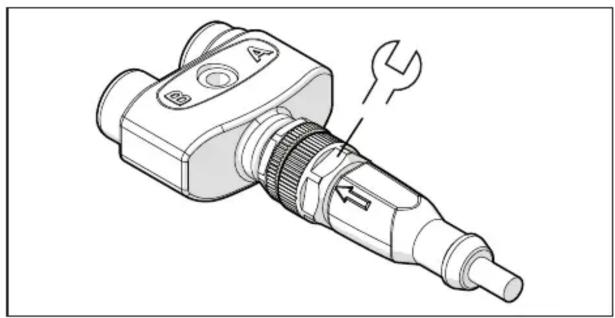

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations.

Utiliser également une clé (cote sur plat 14) pour le démontage.

2 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

3 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
