Caractéristiques techniques	Détails
Type de capteur	Capteur de pression
Plage de mesure	0 à 10 bar
Signal de sortie	4-20 mA
Alimentation	24 VDC
Température de fonctionnement	-25 à 85 °C
Protection	IP65
Dimensions	Non spécifiées
Utilisation	Mesure de pression dans divers systèmes industriels
Maintenance	Vérification régulière de l'étanchéité et du fonctionnement
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Produit conçu pour une utilisation dans des environnements industriels

FOIRE AUX QUESTIONS - PS3407 IFM

Que faire si l'IFM PS3407 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que la prise fonctionne. Assurez-vous également que le câble d'alimentation est en bon état.

Comment réinitialiser l'IFM PS3407 ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 10 secondes puis rebranchez-le.

L'appareil affiche un message d'erreur. Que signifie-t-il ?

Chaque message d'erreur a une signification spécifique. Veuillez consulter le manuel d'utilisation pour identifier le message et suivre les recommandations de dépannage.

Où puis-je trouver le manuel d'utilisation de l'IFM PS3407 ?

Le manuel d'utilisation est disponible sur le site officiel d'IFM ou en contactant le service client.

L'IFM PS3407 ne communique pas avec mon système. Que faire ?

Vérifiez les connexions et assurez-vous que les paramètres de communication sont corrects. Consultez le manuel pour les configurations requises.

Comment effectuer une mise à jour du firmware sur l'IFM PS3407 ?

Les mises à jour du firmware peuvent être effectuées via le logiciel dédié fourni par IFM. Assurez-vous de suivre les instructions du manuel.

Quels sont les paramètres recommandés pour l'utilisation optimale de l'IFM PS3407 ?

Les paramètres recommandés dépendent de votre application spécifique. Veuillez vous référer au manuel d'utilisation pour des conseils sur les réglages optimaux.

Que faire si l'IFM PS3407 surchauffe ?

Assurez-vous que l'appareil est situé dans un endroit bien ventilé et qu'il n'est pas exposé à des températures extrêmes. Si le problème persiste, contactez le service client.

Comment nettoyer l'IFM PS3407 ?

Utilisez un chiffon doux et non abrasif pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs.

Y a-t-il une garantie pour l'IFM PS3407 ?

Oui, l'IFM PS3407 est couvert par une garantie limitée. Veuillez consulter votre documentation d'achat pour les détails spécifiques.

MODE D'EMPLOI PS3407 IFM

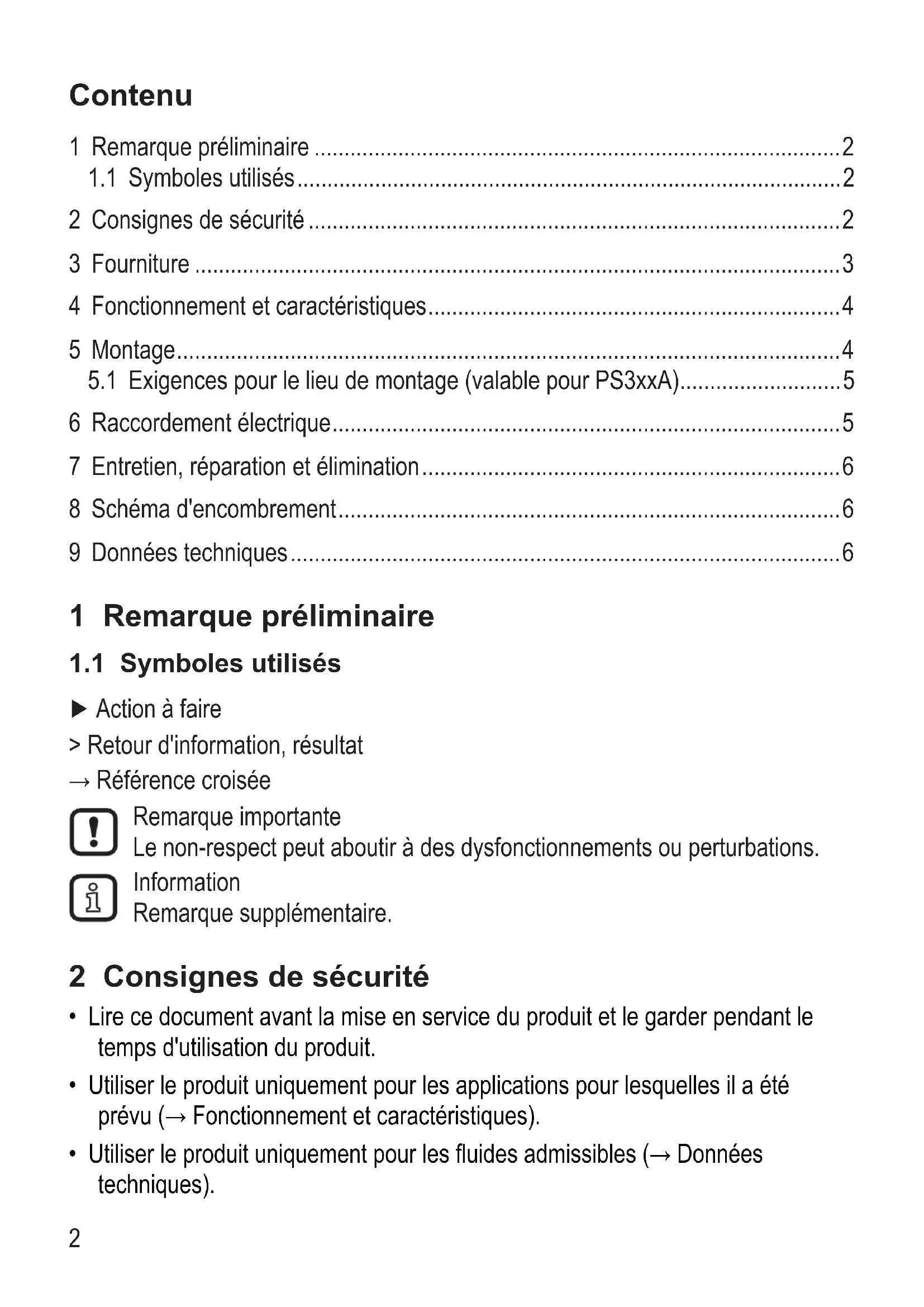

Notice de montage Sonde de niveau PS3xxx PS3xxA PS4xxx 14014571.05 06/2017 FR2 1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat

• Référence croisée Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. Information Remarque supplémentaire. 2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques). Contenu 1 Remarque préliminaire ........................................................................................2

5.1 Exigences pour le lieu de montage (valable pour PS3xxA) ...........................5

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

• Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée (→ Données techniques).

• La pression d'éclatement indiquée (→ Données techniques) ne doit pas être dépassée. Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit. REMARQUE : risque de blessures !

• Pour les sondes de niveau PS3xxA : Observer les remarques pour une utilisation sûre dans des zones explosibles (→ Notice d'utilisation ATEX). 3 Fourniture Pour l'étendue de mesure et la longueur du câble, voir la fiche technique de la sonde de niveau correspondante. Les sondes de niveau PS3xxA sont homologuées pour l'emploi dans les zones explosibles. Les composants suivants sont disponibles comme accessoires (à commander séparément) : Référence Dispositif de serrage pour câble pour placer la sonde de niveau dans la cuve* E30399 Elément de filtrage pour installation sur l'évent du tube capillaire* E30400 Répartiteur pour le raccordement électrique* E30401 Poids supplémentaire pour augmenter le poids propre de l'appareil. E30402 *REMARQUE : seulement utiliser en dehors de la zone explosible.4 4 Fonctionnement et caractéristiques L'appareil détecte la pression hydrostatique et la convertit en un signal analogique. Le signal de sortie change proportionnellement au niveau de la cuve. Applications

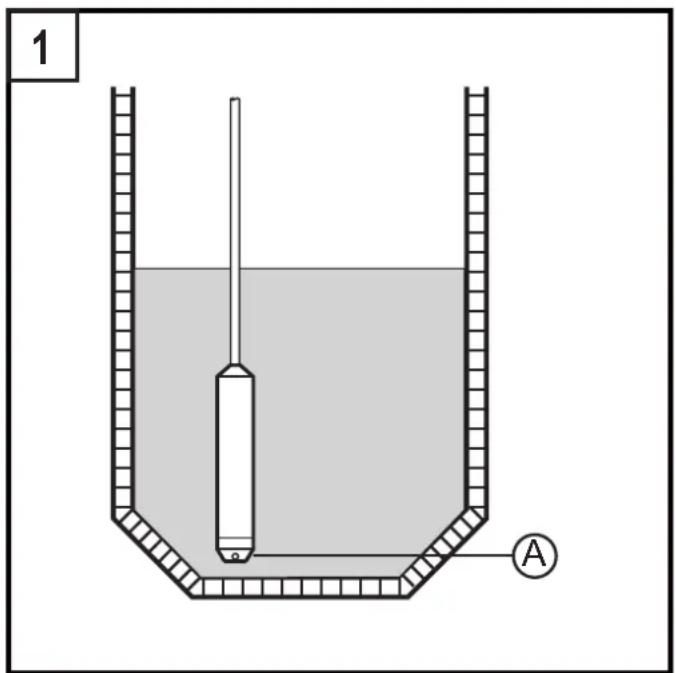

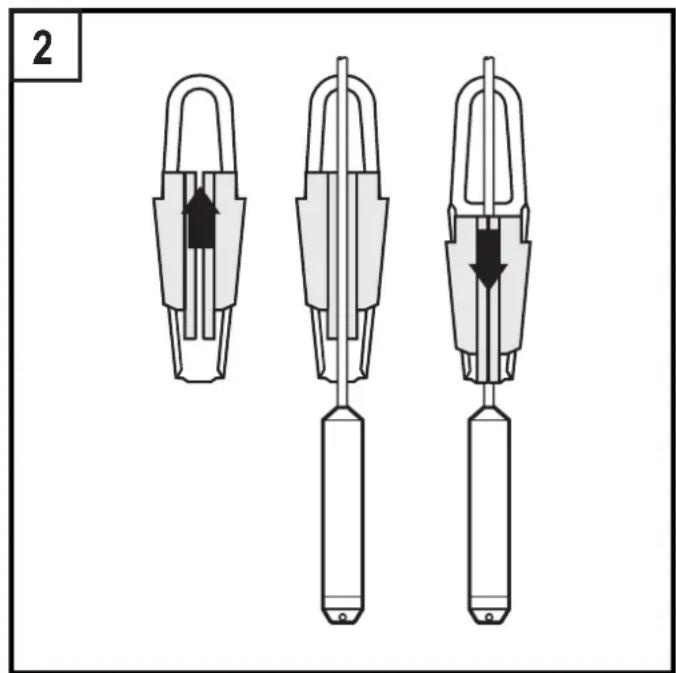

• Cuves, eaux courantes, puits, installations de traitement des eaux usées. Directive relative aux équipements sous pression (DESP) : Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2 selon les règles de l'art. Utilisation de fluides du groupe des fluides 1 sur demande ! 5 Montage ► Insérer l'appareil de telle façon qu'il se trouve le plus près du fond de la cuve (→ fig. 1). Pour la fixation avec dispositif de serrage pour câble (→ fig. 2).

► En cas des fluides visqueux : dévisser et enlever le capuchon protecteur (A). ► Afin d'éviter ou réduire les mouvements pendulaires de l'appareil : dévisser le capuchon protecteur (A), visser le poids supplémentaire (référence E30402). L'appareil fonctionne selon le principe de la pression relative. Un tube capillaire assure la compensation de pression. Il est intégré dans le câble de raccordement.5

► S’assurer que le tube capillaire n'est pas bouché. Monter un élément de filtrage (référence E30400) si nécessaire. Ou utiliser le répartiteur avec évent (référence E30401) pour le raccordement électrique. En environnement humide, l’eau risque de pénétrer dans l’appareil par le tube capillaire ce qui provoque des dommages. Dans ce cas, utiliser l'élément de filtrage ou le répartiteur avec évent. L'élément de filtrage et le répartiteur doivent être installés à l'extérieur de la zone explosible.

5.1 Exigences pour le lieu de montage (valable pour PS3xxA)

En cas de présence de forts champs électromagnétiques dans la gamme de fréquence < 2.7 GHz des erreurs de mesure jusqu'à 1 % du gain peuvent se produire. Ne pas installer les appareils à proximité de fortes sources parasites électromagnétiques (par ex. émetteurs, équipements radio) ou, si nécessaire, utiliser un filtre de courant sur gaine. 6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation en tension selon EN50178, TBTS, TBTP. Pour les sondes de niveau PS3xxA : Pour les applications à risques d'explosions : raccordement aux barrières d'alimentation en sécurité intrinsèque (Ex ia). ► Mettre l'installation hors tension. ► Raccorder l'appareil comme suit : PS3xxA / PS4xxx PS3xxx

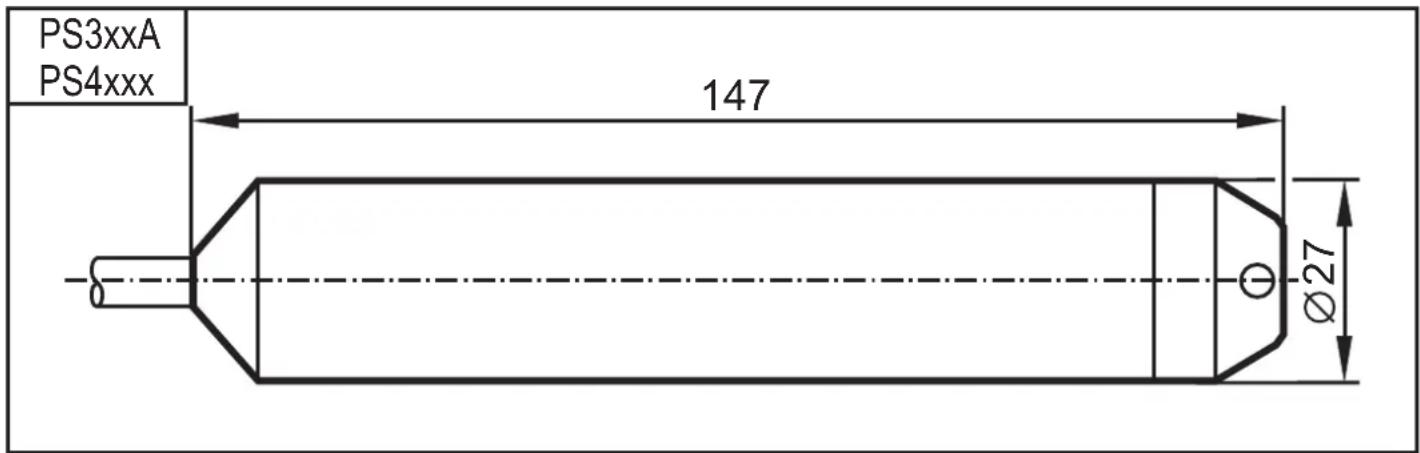

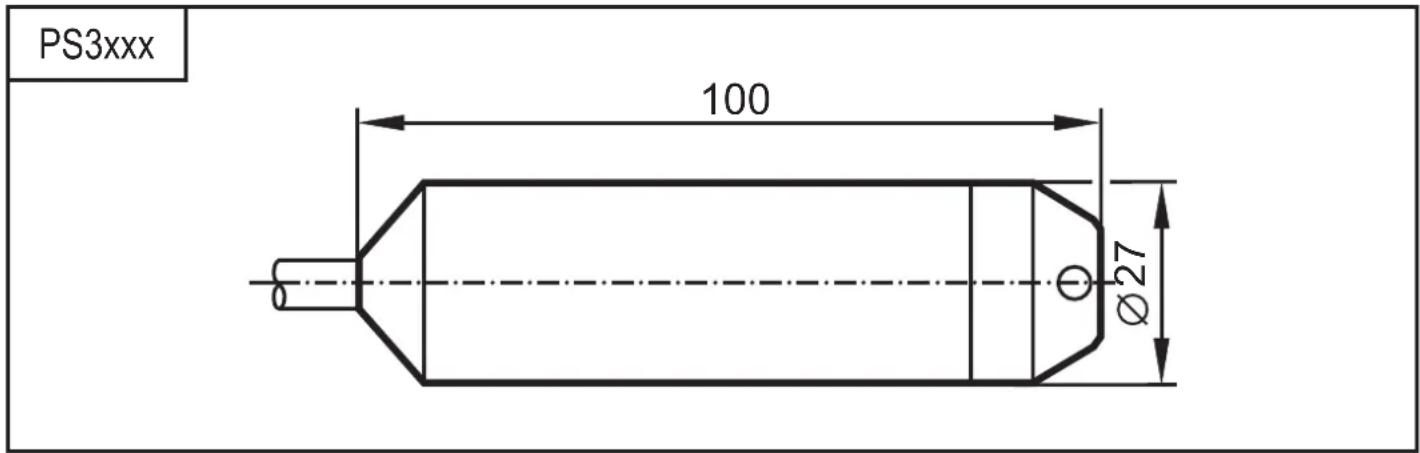

Couleurs des fils conducteurs Couleurs des fils conducteurs BN brun BN brun GN vert WH blanc 1: Blindage (raccordé au boîtier) GY gris (blindage)6 7 Entretien, réparation et élimination L'appareil doit être inclus dans l'essai récurrent de pression de la cuve. L'appareil ne doit être réparé que par le fabricant. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. 8 Schéma d'encombrement

PS3xxA PS4xxx 9 Données techniques Pour l'étendue de mesure, la surpression admissible et la pression d'éclatement, voir la fiche technique de la sonde de niveau correspondante.7
