MODE D'EMPLOI O1D121 IFM

Notice d'utilisation

Detecteur de distance optique

01D

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 6

3.1 Applications 6

4 Fonctions 7

4.1 Fonction de sortie hysteresis 7
4.2 Fonction de sortie fenetre 7
4.3 Fonction de sortie analogue 7
4.4 Désactivation du laser 7

5 Montage 8

5.1 Conditions de montage 8
5.2 Accessoires de montage 8

6 Raccordement electrique 9
7 Elements de service et d'indication 10

8 Menu. 11

8.1 Structure du menu. 11
8.2 Explication du menu 11

9 Modes de fonctionnement. 13

9.1 Mode Run 13
9.2 Mode affichage 13
9.3 Rerfectivite de I'objet 13
9.4 Mode programmation 13

10 Paramétrage 14

10.1 Paramétrage en général 14
10.1.1 Réglage d'une valeur de paramètre 14
10.1.2 Passage du niveau de menu 1 au niveau de menu 2 14
10.1.3 Verrou électronique 14

10.2 Paramétrage des réglages de base 15

10.2.1 Sélectionner l'unité d'affichage 15
10.2.2 Réglage de l'affichage 15
10.2.3 Configurer OUT1. 15
10.2.4 Fonction hysteresis 16
10.2.5 Regler le seuil de commutation pour la fonction hysteresis OUT1. 16
10.2.6 Fonction fenetre 17
10.2.7 Regler les seuils de commutation pour la fonction fenetre OUT1 17
10.2.8 Configurer OUT2. 18
10.2.9 Regler le seuil de commutation pour la fonction hysteresis OUT2. 18
10.2.10 Regler les seuils de commutation pour la fonction fenetre OUT2 18
10.2.11 Mise à l'échelle de l'étendue de mesure (sortie analogue) 18

10.3 Mode Teach 19

10.3.1 Regler la frquence de mesure 19
10.3.2 Regler la repétabilité 20

10.4 Fonctions etendues 20

10.4.1 Regler la temporisation pour les sorties de commutation 20
10.4.2 Réglage du temps de suppression d'erreurs pour la sortie de commutation / la sortie analogue 20
10.4.3 Restaurer les réglages usine 20
10.4.4 Afficher le numero de version du logiciel 21

11 Fonctionnement 22

11.1 Messages d'erreur 22

12 Entretien, réparation et élimination 23

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement de dommages matériels

ATTENTION

Avertissement de dommages corporels

Danger de blessures legères, réversibles.

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contirer toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
  Assurer une protection efficace des apparcils et des cables contre l'endommagement.

AVERTISSEMENT

Lumière laser visible ; classe de protection laser 2.

L'utilisation d'autres éléments de service ou d'autres réglages peut conduire à une exposition aux rayonnements dangereux. Lésion de la rétine possible.
Ne pas regarder le faisceau laser!
Afficher les étiquettes jointes (avertissement laser) à proximé immédiate de l'appareil.
Prendre en compte les averissements sur l'étiquette du produit.
Utiliser l'étiquette fournie et la fixer sur le cable d'alimentation.
EN/CEI 60825-1:2007 et EN/CEI 60825-1:2014 est conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

L'etiquette fournie pour le cable d'alimentation

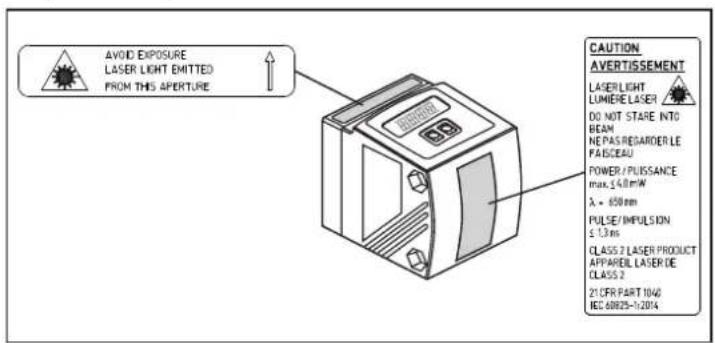

Etiquette du produit

3 Usage prévu

L'appareil est utilisé comme détecteur de distance optique.

3.1 Applications

Le détecteur de distance optique mesure des distances entre 0,2 à 10 m.

• Il a une suppression de l'arrière-plan >10 à 19m
• La valeur mesurée est affichée sur un afficheur 10 segments.
• 2 signaux de sortie (selon la fonction de sortie régée).
• Certification 21 CFR PART 1040

La distance entre le détecteur et l'arrière-plan doit être limite à max. 19 m. Sinon, les valeurs mesurées peuvent être ambigués. (→ Conditions de montage 8)

4 Fonctions

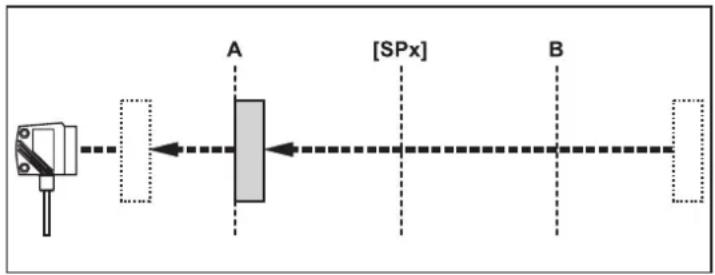

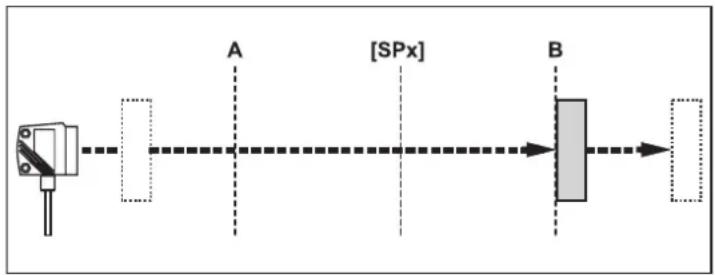

4.1 Fonction de sortie hysteresis

L'hystérisis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour du seuil de commutation. Une fonction hystérisis peut être régée pour chacune des deux sorties [OUT1] et [OUT2]. Fonction hystérisis

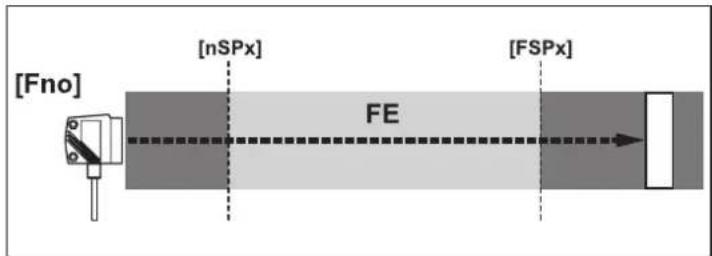

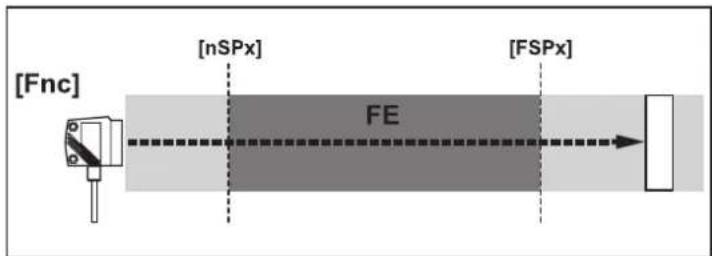

4.2 Fonction de sortie fenêtre

La fonction fenêtre permet la surveillance d'une bonne plage définie. Une fonction fenêtre peut être réglée pour chaque des deux sorties [OUT1] et [OUT2]. Fonction fenêtre

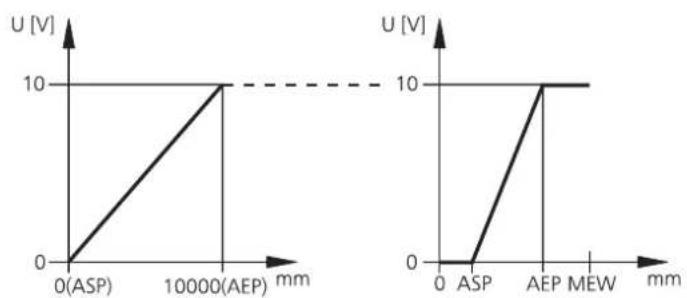

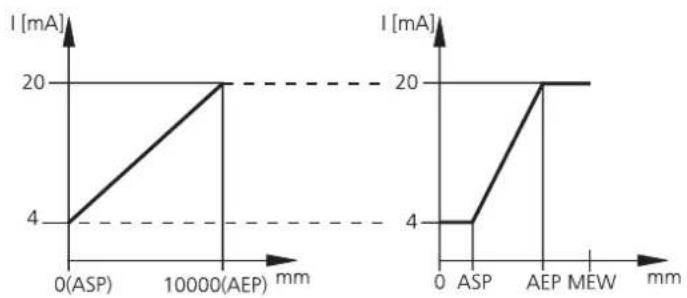

4.3 Fonction de sortie analogue

[OUT2] peut fournir un signal analogue proportionnel à la distance. Mise à l'échelle de l'étendue de mesure (sortie analogique)

4.4 Désactivation du laser

A des fins de sécurité et d'entretien il est possible de désactiver l'appareil temporairement via l'entrée sur broche 5.

Signal d'entrée sur broche 5 Laser
Bas / non utilisé Activé
Haut Désactivé

5 Montage

5.1 Conditions de montage

Monter l'appareil de sorte que I'objet a détecter se trouve dans I'etendue de mesure de 0,2 à 10 m. La zone d'univocité du détecteur est fixée à 19,2 m. Des objets qui se trouvent dans la plage > 10 à 19,2 m ne sont pas détectés.

Les objets refléchissants situés directement dans le faisceau du détecteur même dans une plaque >19,2m doivent etre evites par le client. Sinon, les valeurs mesurées peuvent etre ambigués.

5.2 Accessoires de montage

L'appareil est fourni sans accessoires de montage.

Exemples d'accessoires de montage Rétérence
Fenêtre de protection O1D E21133
Kit de montage E2D101 + E20938 + E20951 E21079
Kit de montage O1D (pour profil rond Ø 12 mm) E2D101
Profil rond droit Ø 12 mm / M10 E20938
Kit de montage O1D (pour profil rond Ø 14 mm) E2D111
Profil rond droit Ø 14 mm / M12 E20939
Equerre de fixation réglage fin pour détecteurs laser O1D(pour profil rond ou platine ; selon le cylindre de serrage)	E1D100

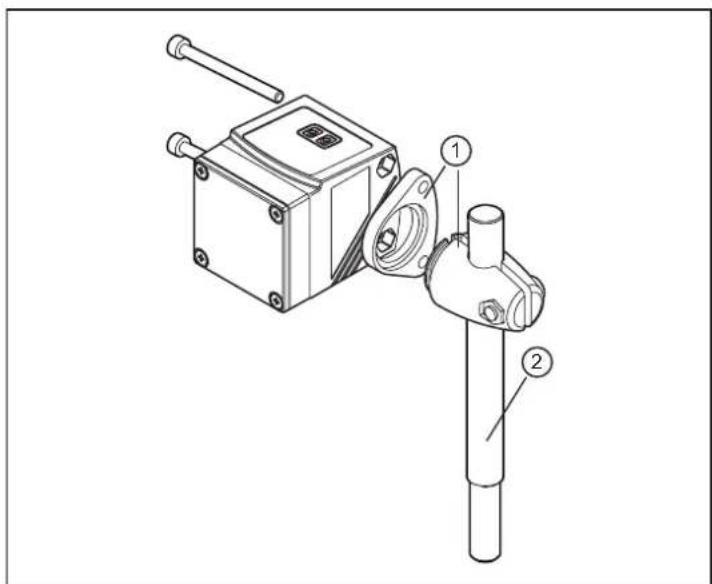

Fig. 1: Exemple de montage

1:Kit de montage pour vérins cylindriques 012mm Reference E2D101
2: Profil rond droit 12 mm/M10
Référence E20938

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Respecter les reglementsations nationales et internationales relatives à l'installation de matériel électrique.
Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

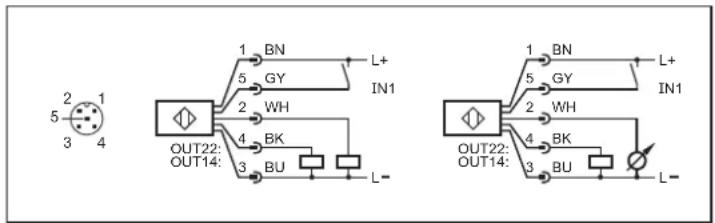

Fig. 2: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

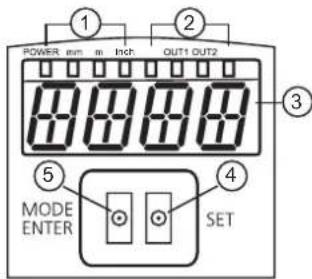

7 Eléments de service et d'indication

1 : 4x	LED verte LED allumée = alimentation et unité d'affichage régée (mm, m, inch)
2 : 4x	LED jaune Indication de l'état de commutation ; allumée si la sortie correspondante est commutée.
3 : Visualisation alphanumeric à 4 digits Affichage de la distance mesurée, des paramètres et des valeurs de paramètres.
4 : Bouton de programmation [SET]	Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).
5 : Bouton de programmation [MODE/ENTER]	Sélection des paramètres et confirmation des valeurs de paramètres.

8 Menu

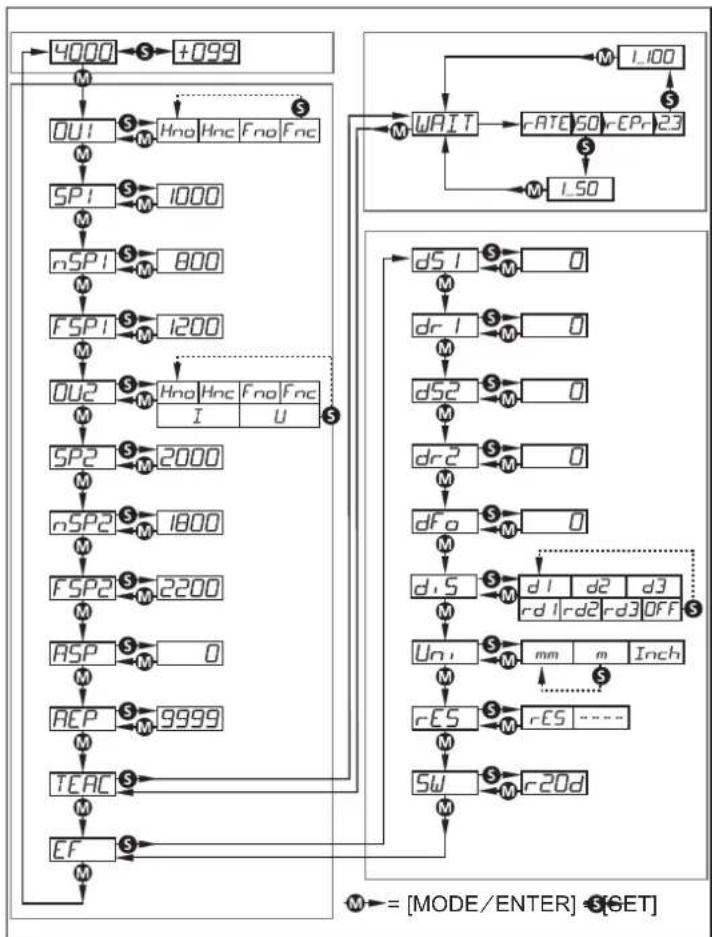

8.1 Structure du menu

8.2 Explication du menu

Paramètre Explication
[OU1] Configuration	pour la sortie 1
	4 fonctions de commutation sont régibles :
	[Hno], [Hnc], [Fno], [Fnc]
	Configurer OUT1
[SP1] Seuil de commutation pour la fonction hystérésis OUT1
		Valeur limite à laquelle la sortie en fonction hystérésis change son état de commutation (objet plus proche / plus éloigné que la distance régée).
		[SP1] est seulement actif si [OU1] = [Hno] ou [Hnc].
		Régler le seuil de commutation pour la fonction hystérésis OUT1
[nSP1]	Seuils de commutation pour la fonction fenêtre OUT1
[FSP1]	Valeurs limites auxquelles la sortie en fonction fenêtre change son état de commutation (objet entre la distance « proche » et la distance « éloignée » présente / absence).
	[nSP1] = seuil « proche » / [FSP1] = seuil « éloigné ».
	[nSP1] / [FSP1] sont seulement actifs si [OU1] = [Fno] ou [Fnc].
	Régler les seuils de commutation pour la fonction fenêtre OUT1
[OU2] Configuration	pour la sortie 24 fonctions de commutation et 2 signaux analogiques sont régibles : [Hno], [Hnc], [Fno], [Fnc], [I], [U] Configurer OUT2
[SP2] Seuil de commutation pour la fonction hystérisis OUT2	Valeur limite à laquelle la sortie en fonction hystérisis change son état de commutation (objet plus proche / plus éloigné que la distance régée). [SP2] est seulement actif si [OU2] = [Hno] ou [Hnc]. Régler le seuils de commutation pour la fonction hystérisis OUT2
[nSP2] [FSP2]	Seuls de commutation pour la fonction fenêtre OUT2 Valeurs limites auxquelles la sortie en fonction fenêtre change son état de commutation (objet entre la distance « proche » et la distance « éloignée » présent / absent). [nSP2] = seuil « proche » / [FSP2] = seuil « éloigné ». [nSP2] / [FSP2] sont seulement actifs si [OU2] = [Fno] ou [Fnc]. Régler les seuils de commutation pour la fonction fenêtre OUT2
[ASP] Valeur minimum	um de la sortie analogue Valeur mesurée à laquelle 4 mA / 0 V sont fournis. [ASP] est seulement actif si [OU2] = [I] ou [U]. Mise à l'échelle de l'endetue de mesure (sortie analogue)
[AEP] Valeur maximum	um de la sortie analogue Valeur mesurée à laquelle 20 mA / 10 V sont fournis. [AEP] est seulement actif si [OU2] = [I] ou [U]. Mise à l'échelle de l'endetue de mesure (sortie analogue)
[TEAC] Mode Teach	Présélection « taux d'échantillonnage » ou « répétabilité ». Mode Teach
[EF] Fonctions éternedues	Par l'appui sur [SET] le sous-menu « Fonctions étendues » s'ouvre. Fonctions étendues
[dS1] [dr1] [dS2] [dr2]	Temporisation pour les sorties de commutation [dSx] = temporisation à l'enclenchement ; [drx] = temporisation au déclenchement. La sortie ne change pas son état de commutation immidiatement. La commutation se produit après l'écoulement de la temporisation. Si l'évenancement de commutation n'este plus après l'écoulement de la temporisation, la sortie ne change pas d'état. [dS2] et [dr2] ne sont pas effectives si [OU2] = [I] ou [U]. Régler la temporisation pour les sorties de commutation
[dFo]	Réglage du temps de suppression d'erreurs pour les sorties de commutation/la sortie analogue Grâce à cette fonction, les saturations de brève durée de l'élement de mesure peuvent être supprimées (ces saturations peuvent se produire en raison d'une réflexion directe ou de grandes fluctuations de lu-minosité). Pendant le temps régle, la的最后一ère valeur mesurée valable est affichée, les signaux de sortie restent inchangés. Réglage du temps de suppression d'erreurs pour la sortie de commutation / la sortie analogue :
[dIs] Réglage des valeurs affichées	7 régles peuvent être sélectionnées : [d1], [d2], [d3], [rd1], [rd2], [rd3], [OFF] Réglage de l'affichage
[Uni] Réglage de l'unité d'affichage	SéLECTIONNer l'unité de mesure pour [SP1], [SP2], [ASP], [AEP] Options de sélection : [mm], [m], [inch] SéLECTIONNer l'unité d'affichage
[rES] Rétablir les régles usine	Restaurer les régles usine
[SW] Indication du	numéro de version du logiciel Afficher le nombre de version du logiciel

9 Modes de fonctionnement

9.1 Mode Run

Le mode Run correspond au mode de fonctionnement normal.

Après la mise sous tension l'appareil se trouve en mode Run. Il exécute ses fonctions de surveillance et générale les signaux de sortie selon les paramétres réglics.

L'affichage indique la distance actuelle, les LED jaunes signaient l'etat de commutation des sorties.

9.2 Mode affichage

Affichage des paramètres et des valeurs de paramètres régées.

Appuyer brievement sur [MODE/ENTER].
L'appareilonne en mode affichage. En interne il reste en mode Run. Les valeurs de parametes reglees peuvent etre lues:
Pour faire defiler les parametes appuyer brièvement sur [MODE/ENTER].
Appuyer brièvement sur [SET] pour l'affichage de la valeur de paramètre correspondante.
Apre s 15 s, l'appareil se remet en mode Run.

9.3 RÉflectivité de l'objet

Affichage de la réflectivité de l'objet.

A partir du mode Run appuyer sur [SET].
L'appareil affiche une valeur proportionnelle à la réfléctivité de l'objet (par exemple +100 correspond à un objet blanc, +020 correspond à un objet gris).

9.4 Mode programmation

Réglage des valeurs de paramètres.

10 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement en interne. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que la modification soit validée.

10.1 Paramétrage en général

10.1.1 Réglage d'une valeur de paramètre

Régler l'unité d'affichage [Uni] avant de déterminer les valeurs pour les paramètres. En cas d'un changement ultérieur de l'unité d'affichage des erreurs d'arrondo lors de la conversion interne peuvent fausser les valeurs régles. Sélectionner l'unité d'affichage (→ 15)

1 Selectionner le paramètre ► Appuyer sur [MODE/ENTER] jusqu'à ce que le paramètre souhaité soit affchéé.
2 Régler la valeur du paramètre ► Appuyer sur [SET] et le maintainir appuyé. ► La valeur de paramètre actuelle clignote pendant 5 s. ► Augmenter la valeur régée pas à pas en appuyant sur le bouton-poussoir une fois ou en continu en appuyant sur le bouton-poussoir en permanence.
	Réduire la valeur : laisser l'affichage aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3 Confirmer la valeur de paramétrage ► Appuyer brièvement sur [MODE/ENTER]. ► Le paramètre est indiqué de nouveau ; la nouvelle valeur de paramètre régisée devient effective.
4 Régler d'autres paramétres ► Recommencer par l'étape 1.
5 Terminer le paramétrage ► Attendre 15 s ou appuyer sur [MODE/ENTER]. ► La valeur mesurée actuelle est induquée.

10.1.2 Passage du niveau de menu 1 au niveau de menu 2

Appuyer plusieurs fois sur [MODE/ENTER] jusqu'à ce que [EF] soit affchéé.
Appuyer brievement sur [SET].
Le premier paramètre du sous-menu est affiché.

10.1.3 Verrouélectronique

L'appareil peut etre verrouillé electroniquement afin d'eviter une fausse programmation non intentionnelle. A la livraison, l'appareil n'est pas verrouillé.

Verrouiller

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [MODE/ENTER] + [SET] jusqu'à ce que [Loc] soit affchéé.
L'appareil est verrouille.

[Loc] est affché brievement lorsque l'onessaie de changer des valeurs de parametes pendant le fonctionnement.

Déverrouiller

Appuyer sur [MODE/ENTER] + [SET] jusqu'à ce que [uLoc] soit affchéé.

L'appareil est déverrouillé.

Si lors du réglage aucun bouton n'est appuyé pendant 15 s, l'appareil redevient opérationnel sans aucune modification des valeurs.

10.2 Paramétrage des réglages de base

10.2.1 Sélectionner l'unité d'affichage

Régler [Uni] avant de déterminer les valeurs pour les paramètres [SPx], [nSPx], [FSPx], [ASP], [AEP]. En cas d'un changement ultérieur de l'unité d'affichage des erreurs d'arrondi lors de la conversion interne peuvent fausser les valeurs régées.

Passer à [EF].
Sélectionner [Uni] et régler l'unité de mesure. Sélection de l'unité de mesure : [mm], [m], [inch]
Confirmer en appuyant sur [MODE/ENTER].
L'unité sélectionnée est affichée par la LED verte.

10.2.2 Réglage de l'affichage

Passer à [EF].
Sélectionner [diS] et effectuer les réglages.

7 réglages peuvent être sélectionnés :

• [d1] = rafraîchissement de la valeur mesurée toutes les 50 ms.
• [d2] = rafraîchissement de la valeur mesurée toutes les 200 ms.
• [d3] = rafraîchissement de la valeur mesurée toutes les 600 ms.
• [rd1], [rd2], [rd3] = affichage comme pour [d1], [d2], [d3] tourné de 180^ . L'actualisation de la valeur mesurée ne concerne que l'affichage. Elle n'a aucun effet sur les sorties.
• [OFF] = l'affichage de la valeur mesurée est désactivé en mode Run.
  • Par l'appui sur l'un des boutons la valeur mesurée actuelle est affichée pendant 15 s.
    Confirmer en appuyant sur [MODE/ENTER].

Meme si I'affichage est desactive, les LED restent actives.

10.2.3 Configurer OUT1

Selectionner [OU1] et regler les fonctions de commutation.

Fonctions de commutation :

• [Hno] = fonction hysteresis / normalement ouvert
• [Hnc] = fonction hysteresis / normalement fermé
  ·[Fno] = fonction fenêtre / normalement ouvert
• [Fnc] = fonction fenêtre / normalement fermé
  Confirmer en appuyant sur [MODE/ENTER].

10.2.4 Fonction hysteresis

L'hystérisis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour du seuil de commutation. Dans les deux cas les seuils d'enclenchement et de déclenchement sont positionnés symétriquement autour du seuil de commutation [SPx]. L'écart entre le seuil d'enclenchement et le seuil de déclenchement est l'hystérisis; elle est calculée à partir de la répétabilité avec un facteur de sécurité de 1,5. La base de calcul est la répétabilité pour max. 40 klx.

Example Hno

1. Lors de l'approche de l'objet la sortie commute lorsque le seuil d'enclenchement (A) est atteint pour la fonction de sortie [Hno].

[Spx]: seuil de commutation A seuil d'enclement
B:seuil de déclenchement

1. Si l'objet s'éloigne de nouveau, la sortie ne change son état de commutation que si le seul de déclenchement (B) est dépasse. Le seul de déclenchement (B) est supérieur au seul d'enclenchement (A).

[Spx]: seuil de commutation A seuil d'enclenchement
B:seuil de déclenchement

Si la fonction de sortie [Hnc] a ete selectionnee, les seuils d'enclenchement et de declenchement sont inverses. La sortie est desactivée lors de l'approche de I'objet. Si I'objet s'éloigne de nouveau, la sortie est activée.

Etat de commutation des sorties

Fonction de sortie Distance objet (D) E	at de commutation
[Hno] D < [SPx] Fermé
	D > [SPx] Ouvert
[Hnc] D < [SPx] Ouvert
	D > [SPx] Fermé

10.2.5 Régler le seuil de commutation pour la fonction hysteresis OUT1

Sélectionner la fonction de sortie [Hno] ou [Hnc] dans [OU1].
Confirmer en appuyant sur [MODE/ENTER].
Sélectionner [SP1] et régler le seuil de commutation.
Confirmer en appuyant sur [MODE/ENTER].

10.2.6 Fonction fenêtre

Pour les deux sorties (OUT1 / OUT2), il existe une possibilité de définir une fenêtre pour reconnaître l'objet.

Déclenché si l'objet est détecté

[nSPx] seuil « proche » [FSPx] : seuil « éloigné »
FE: fenetre

Si la valeur mesurée est entre le seuil « proche » [nSPx] et le seuil « éloigné » [FSPx], la sortie est ouverte (si [OUX] = [Fnc]).

Commute si I'objet est detecté

[nSPx] : seuil « proche » [FSPx] : seuil « éloigné »
FE: fenetre

Si la valeur mesurée est entre le seuil « proche » [nSPx] et le seuil « éloigné » [FSPx], la sortie est fermée (si [OUX] = [Fno]).

Etat de commutation des sorties

Fonction de sortie Distance objet (D) E	at de commutation
[Fno] D < [nSPx] Ouvert
	D > [FSPx]
	[nSPx] < D < [FSPx] Fermé
[Fnc] D < [nSPx] Fermé
	D > [FSPx]
	[nSPx] < D < [FSPx] Ouvert

Les deux limites de la fenetre ([nSPx] et [FSPx]) travaillent avec une hysteresis.

10.2.7 Regler les seuils de commutation pour la fonction fenetre OUT1

Sélectionner la fonction de sortie [Fno] ou [Fnc] dans [OU1].
Confirmer en appuyant sur [MODE/ENTER].
Sélectionner [nSP1] et régler le seuil « proche ».
Confirmer en appuyant sur [MODE/ENTER].
Sélectionner [FSP1] et régler le seuil « éloigné »
Confirmer en appuyant sur [MODE/ENTER].

10.2.8 Configurer OUT2

Sélectionner [OU2].
Régler les fonctions de commutation ou les signaux analogiques :
- [Hno] = fonction hysteresis / normalement ouvert
- [Hnc] = fonction hysteresis / normalement fermé
·[Fno] = fonction fenêtre / normalement ouvert
·[Fnc] = fonction fenêtre / normalement fermé
·[I] = sortie courant analogue 4 à 20 mA
- [U] = sortie tension analogue 0 à 10V
Confirmer en appuyant sur [MODE/ENTER].

10.2.9 Régler le seuil de commutation pour la fonction hystérisis OUT2

Sélectionner [Hno] ou [Hnc] dans [OU2].
Confirmer en appuyant sur [MODE/ENTER].
Sélectionner [SP2] et régler le seuil de commutation.
Confirmer en appuyant sur [MODE/ENTER].

Fonction hysteresis ( 16)

10.2.10 Régler les seuils de commutation pour la fonction fenêtre OUT2

Sélectionner [Fno] ou [Fnc] dans [OU2].
Confirmer en appuyant sur [MODE/ENTER].
Sélectionner [nSP2] et régler le seul « proche ».
Confirmer en appuyant sur [MODE/ENTER].
Selectionner [FSP2] et régler le seuil « éloigné »
Confirmer en appuyant sur [MODE/ENTER].

Fonction fenêtre ( 17)

10.2.11 Mise à l'échelle de l'etendue de mesure (sortie analogue)

Sélectionner [I] ou [U] dans [OU2].
Confirmer en appuyant sur [MODE/ENTER].
Sélectionner [ASP] et régler la « valeur minimum de la sortie analogique ». [ASP] définit à chaque valeur mesurée le signal de sortie est de 4mA / 0V .
Confirmer en appuyant sur [MODE/ENTER].
Sélectionner [AEP] et régler la « valeur maximum de la sortie analogue ». [AEP] définit à chaque valeur mesurée le signal de sortie est de 20mA / 10V . Cette valeur peut également être sélectionnée de sorte qu'elle soit avant la valeur [ASP]. Un front descendant peut donc être réalisé.
Confirmer en appuyant sur [MODE/ENTER].

Ecart minimum entre [ASP] et [AEP]: 100 mm

Le message d'erreur [SIZE] est affiché si vous essayez de régler une distance inférieure à la distance minimale.

Sortie courant 4 à 20 mA

Réglage usine Etendue de mesure mise à l'échelle

MEW : Valeur finale de l'etendue de mesure

Dans l'etendue de mesure reglee le signal de sortie est entre 4 et 20mA

De plus, des parasites sont signalés :

Trop de lumière ou objet trop proche : 3,5 mA pour le front montant ([ASP] < [AEP]), 20,5 mA pour le front descendant ([ASP] > [AEP]).

Objet trop éloigné ou aucun objet liéven:

20,5 mA pour le front montant; 3,5 mA pour le front descendant.

Sortie de tension 0 à 10 V

Réglage usine Etendue de mesure mise à l'échelle

MEW: Valeur finale de l'etendue de mesure

Dans l'etendue de mesure reglee le signal de sortie est entre 0 et 10V

10.3 Mode Teach

10.3.1 Régler la fréquence de mesure

La fréquence de mesure définit la durée maximale avant qu'un nouveau résultat de mesure soit disponible et que les sorties soient mises à jour. La fréquence de commutation est normalement env. 1/3 de la fréquence de mesure.

Sélectionner [TEAC], ensuite appuyer sur [SET] et le maintainir appuyé jusqu'à ce que [WAIT] soit affché.
[rate] et [rEPr] sont affichés en alternance.
Si [rATE] est affiché : Appuyer sur [SET] jusqu'à ce que la valeur presélectionnée de la fréquence de mesure clignote.

Saisir la valeur en pas à pas en appuyant sur le bouton-poussoir [SET] plusieurs fois.
Confirmer en appuyant sur [MODE/ENTER].
[WAIT] est affché pendant que la repétabilité [rEPr] est calculée.
La fréquence de mesure [rATE] et la répétabilité [rEPr] sont indiquées en alternance.

10.3.2 Régler la répétabilité

Sélectionner [TEAC], ensuite appuyer sur [SET] et le maintainir appuyé jusqu'à ce que [WAIT] soit affché.
[rATE] et [rEPr] sont affichés en alternance.
Si [rEPr] est affiché : Appuyer sur [SET] jusqu'à ce que la valeur préseLECTIONnée de la répétabilité clignote.
Saisir la valeur en pas à pas en appuyant sur le bouton-poussoir [SET] plusieurs fois.
Confirmer en appuyant sur [MODE/ENTER].
[WAIT] est affché pendant que la fréquence de mesure [rATE] est calculée.
La fréquence de mesure [rATE] et la répétabilité [rEPr] sont indiquées en alternance.

10.4 Fonctions étendues

10.4.1 Régler la temporisation pour les sorties de commutation

Sélectionner [EF].
Appuyer sur [SET] pour passer au menu [EF].
En appuyant sur [MODE/ENTER] selectionner le parametre :
[dSx] = temporisation à l'enclement ; [drx] = temporisation au déclenancement.
En appuyant sur [SET] régler la valeur du paramètre :
Plage de réglage [s]: 0/0,1 à 5 s en pas de 0,1 s (0 = temporisation n'est pas active)
Confirmer en appuyant sur [MODE/ENTER].

10.4.2 Réglage du temps de suppression d'erreurs pour la sortie de commutation / la sortie analogue :

Sélectionner [EF].
Appuyer sur [SET] pour passer au menu [EF].
Sélectionner [dFo] (ancienne désignation) : [dAP]).
En appuyant sur [SET] régler la valeur du paramètre : Plage de réglage [s] : 0,0 à 0,1 à 0,2 à 0,5 à 1 à 2 à 5.
Confirmer en appuyant sur [MODE/ENTER].

Avec [dFo], les types de défaut « trop de lumière » et « pas assez de lumière » sont supprimés.

10.4.3 Restaurer les réglages usine

Sélectionner [EF].
Appuyer sur [SET] pour passer au menu [EF].
Sélectionner [rES], puis appuyer sur [SET] et le maintainir appuyé jusqu'à ce que [----] soit affchéé.

Confirmer en appuyant sur [MODE/ENTER].
L'appareilonne en mode Run.

10.4.4 Afficher le numero de version du logiciel

Sélectionner [EF].
Appuyer sur [SET] pour passer au menu [EF].
Sélectionner [SW], puis appuyer sur [SET].
Le numéro de version du logiciel est affché.
Appuyer sur [MODE/ENTER] pour returner au menu [EF].

11 Fonctionnement

Aprese le montage, le raccordement electrique et la programmation, vérifier le bon fonctionnement de l'appareil.
En cas d'une mise en service correcte, la distance à l'objet est affichée.

Durée de vie d'une diode laser : 50000 heures

11.1 Messages d'erreur

Affichage	Cause possible	Sortie de commutation				Sortie courant / sortie ten-sion
		[Hno] [Hnc] [Fno] [Fnc]				[ASP] < [AEP]	[ASP] > [AEP]
[++] Trop	de lumière, par ex. surface refléchissante	ON OFF	OFF ON 3,5	mA/		0 V	20,5 mA / 10 V
[--] Pas	assez de lumière,aucun objet	OFF ON	OFF ON 20,5	mA/		10 V	3,5 mA / 0 V
[nEAr] Obj	jet à mesurer hors de l'étendue de mesure < 0,2 m	ON OFF	OFF ON 3,5	mA/		0 V	20,5 mA / 10 V
[FAr] Obj	jet à mesurer hors de l'étendue de mesure > 10 m	OFF ON	OFF ON 20,5	mA/		10 V	3,5 mA / 0 V
[Errp] Plausibilité (par ex. objet trop rapide)		\( X^{(1)} \)	\( X^{(1)} \)	\( X^{(1)} \)	\( X^{(1)} \)	\( X^{(1)} \)	\( X^{(1)} \)
[LoFF] Laserés活性炭 OFF ON OFF ON		20,5 mA/				10 V	3,5 mA / 0 V
[SC1] Court-circuit de la sortie de commutation 1						2)	2)
[SC2] Court-circuit de la sortie de commutation 2						2)	2)
[SC]	Court-circuit de toutes les sorties de commutation					2)	2)

1) Inchangée
2) [SC1] ou [SC] n'est actif que si la sortie 2 est configurée comme sortie de commutation.
3)Voir IODD de l'appareil

12 Entretien, réparation et élimination

Dégager les lentilles de l'appareil de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourrait abirmer les parties en plastique.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.
