Type de produit	Détecteur réflexion directe (photocellule)
Marque	IFM
Modèle	O8H217
Alimentation	10-30 V DC
Sortie	PNP ou NPN (selon modèle), IO-Link
Indicateurs LED	LED verte (fonctionnement), LED jaune (sortie active)
Portée de détection	Réglable via apprentissage objet/arrière-plan
Raccordement électrique	Câble ou connecteur M8 (3 ou 4 pôles)
Fonctions principales	Détection sans contact, réglage de portée, IO-Link, temporisations
Communication	IO-Link (interface de paramétrage et diagnostic)
Options de réglage	Via logiciel LR DEVICE ou IO-Link
Température de fonctionnement	-25°C à +60°C (estimation)
Indice de protection	IP67 (estimation)
Matériau du boîtier	Plastique (estimation)
Montage	Via dispositif de fixation, couple max. 1 Nm
Entretien et nettoyage	Dépoussiérer la lentille avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité électrique	Raccordement par un électricien qualifié, respecter les normes EN 50178
Réparabilité	Réparation uniquement par le fabricant
Élimination	Élimination écologique selon les règlements nationaux
Informations complémentaires	www.ifm.com

FOIRE AUX QUESTIONS - O8H217 IFM

Quel est le type de l'appareil O8H217 IFM ?

C'est un détecteur réflexion directe (photocellule) utilisé pour la détection sans contact d'objets.

Comment raccorder l'appareil ?

Le raccordement doit être effectué par un électricien qualifié. Utilisez les fils brun (L+), bleu (L-) et noir (sortie) pour le modèle PNP. Respectez les schémas de câblage dans la notice.

Comment régler la portée de détection ?

Utilisez le logiciel LR DEVICE. Vous pouvez régler la portée via l'objet et l'arrière-plan (Teach SP1 TP1 et TP2) ou uniquement via l'arrière-plan (Teach Custom - SP1 without target).

Que signifient les LEDs sur l'appareil ?

La LED verte indique que l'appareil est sous tension et fonctionne. La LED jaune s'allume lorsque la sortie de commutation est active (objet détecté en mode éclairement, ou absence d'objet en mode obscurcissement).

L'appareil supporte-t-il le protocole IO-Link ?

Oui, il dispose d'une interface IO-Link permettant le paramétrage, le diagnostic et la communication avec un maître IO-Link.

Quels paramètres peuvent être réglés via IO-Link ?

Vous pouvez régler la portée (SP1), la logique de commutation (High active/Low active), les temporisations à l'enclenchement et au déclenchement, l'activation de la lumière émise et la fonction anti-couplage.

Comment nettoyer l'appareil ?

Nettoyez la lentille avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager les parties en plastique.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous une tension continue de 10 à 30 V DC (selon EN 50178).

Comment savoir si l'appareil détecte correctement l'objet ?

Vérifiez que la LED verte est allumée. En mode éclairement (normalement ouvert), la LED jaune s'allume lorsqu'un objet est détecté. Effectuez un test avec un objet dans les conditions réelles d'application.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord le câblage et l'alimentation. Si le problème persiste, contactez le fabricant. Les réparations doivent être effectuées uniquement par IFM.

MODE D'EMPLOI O8H217 IFM

Notice d'utilisation

Système réflexion directe avec

suppression de l'arrière-plan

et IO-Link

O8H2

FR

706432 / 00 05 / 2017

1 Remarques préliminaires....3
1.1 Symboles utilisés....3
2 Fonctionnement et caractéristiques....3
3 Montage....3
4 Eléments de service et d'indication ....4
5 Raccordement électrique....4
5.1 PNP 4
5.2 NPN 5
6 Réglage de la portée ....5
6.1 Réglage via l'arrière-plan et l'objet 5
6.2 Réglage de la portée via l'arrière-plan....6
6.3 Réglage de la portée maximale....7
7 IO-Link 8
7.1 Informations générales....8
7.2 Informations spécifiques à l'appareil 8
7.3 Outils de paramétrage 8
7.4 Réglage des paramètres via IO-Link 8
8 Fonctionnement....9
9 Entretien, réparation et élimination....9

1 Remarques préliminaires

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

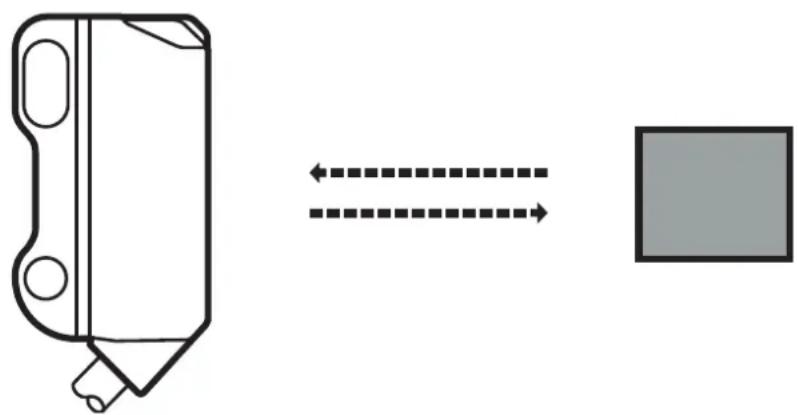

3 Montage

▶ Le fixer à l'aide d'un dispositif de fixation.

▶ Orienter le détecteur réflexion directe vers l'objet à détecter.

Monter le détecteur réflexion directe avec un couple de serrage de max. 1 Nm.

Remarque :

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil.

En cas d'autres directions de mouvement, un test de vérification préalable de bon fonctionnement doit être fait dans les conditions de l'application.

4 Eléments de service et d'indication

1: LED jaune - sortie de commutation active
2: LED verte - fonctionnement

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

5.1 PNP

Câble *

Connecteur M8 3 pôles déporté Connecteur M8 4 pôles déporté

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

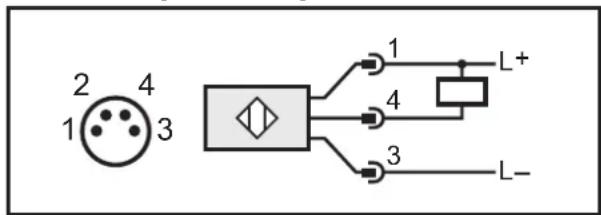

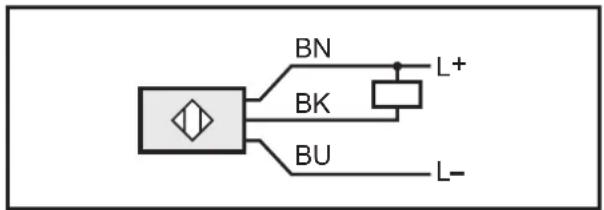

5.2 NPN

Câble *

Connecteur M8 3 pôles déporté Connecteur M8 4 pôles déporté

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglage de la portée

Les réglages décrits dans ce chapitre se réfèrent uniquement aux détecteurs réflexion directe PNP avec communication IO-Link.

6.1 Réglage via l'arrière-plan et l'objet

1. Démarrer le logiciel LR DEVICE.

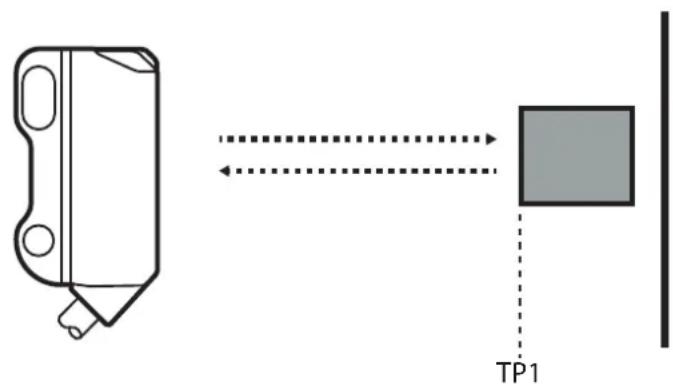

2. Orienter le détecteur réflexion directe vers l'objet.

TP1: point d'apprentissage 1

1. Appuyer sur le bouton [Teach SP1 TP1] dans le logiciel LR DEVICE.

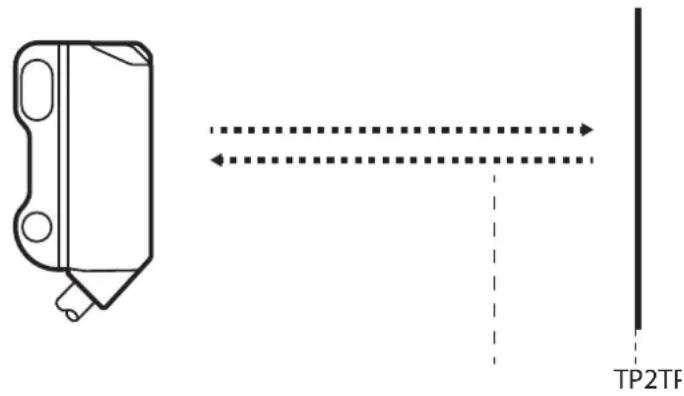

2. Orienter le détecteur réflexion directe vers l'arrière-plan.

TP1: point d'apprentissage 1

TP2: point d'apprentissage 2

1. Appuyer sur le bouton [Teach SP1 TP2] dans le logiciel LR DEVICE.

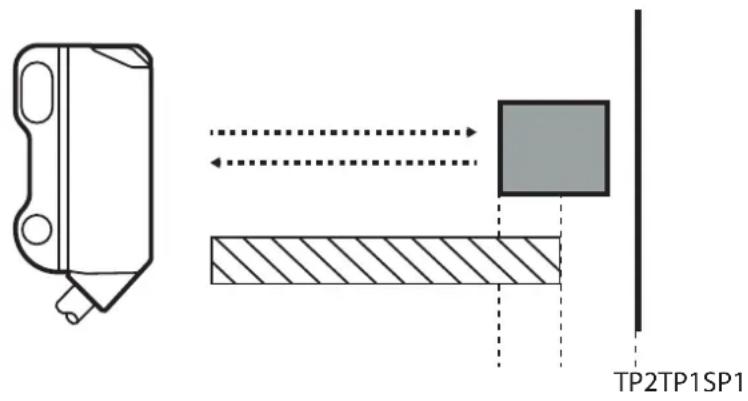

Le seuil de commutation SP1 est entre l'objet et l'arrière-plan.

Zone „objet détecté“

L'ordre dans lequel l'objet et l'arrière-plan sont réglés est sans importance.

6.2 Réglage de la portée via l'arrière-plan

Si l'objet n'est pas disponible, la portée peut être réglée seulement via l'arrière-plan.

Le comportement de commutation du détecteur réflexion directe est le plus fiable si la portée a été réglée via l'arrière-plan et l'objet.

1. Démarrer le logiciel LR DEVICE.

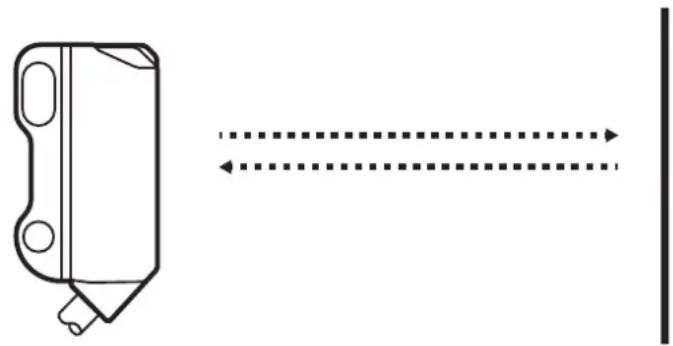

2. Orienter le détecteur réflexion directe vers l'arrière-plan.

1. Appuyer sur le bouton [Teach Custom - SP1 without target] dans le logiciel LR DEVICE.

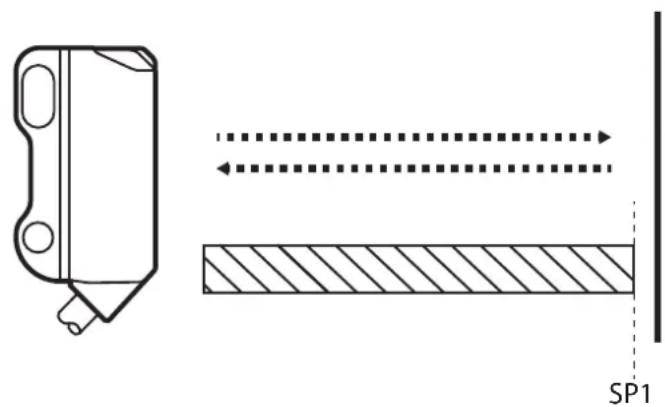

Le seuil de commutation est juste devant l'arrière-plan.

Zone „objet détecté“

6.3 Réglage de la portée maximale

1. Démarrer le logiciel LR DEVICE.
2. Orienter le détecteur réflexion directe vers une zone vide sans objet et arrière-plan.

Le détecteur réflexion directe ne doit recevoir aucune lumière de l'objet et de l'arrière-plan.

1. Appuyer sur le bouton [Teach Custom - SP1 without target] dans le logiciel LR DEVICE.

7 IO-Link

7.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'une interface IO-Link (maître IO-Link). L'interface IO-Link permet l'accès direct aux paramètres et valeurs du détecteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d'informations sur IO-Link sur www.ifm.com/fr/io-link.

7.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de table sur www.ifm.com/fr/io-link.

7.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel IO-Link et logiciel (par ex. ifm LR DEVICE) sur www.ifm.com/fr/io-link.

7.4 Réglage des paramètres via IO-Link

Entre autres, les paramètres suivants peuvent être réglés via IO-Link.

Vous trouverez un tableau avec tous les paramètres réglables sur www.ifm.com/fr/io-link.

Nom de paramètre IO-Link Paramètre
SSC1 Param.SP1 Valeur de consigne de la portée
SSC1 Config.Logic	Logique seuil de commutation / état pour l'objet reconnuHigh active : éclairement - normalement ouvertLow active: obscurcissement - normalement fermé(→ 8 Fonctionnement)
SSC1 Switch-On delay Temporisation à l'enclenchement
SSC1 Switch-Off delay Temporisation au déclenchement
Transmitter configuration Lumière émise ON / OFF
Sequence modulation Fonction anti-couplage ON / OFF
Nom de paramètre IO-Link Paramètre
Teach SP1 TP1 / Teach SP1 TP2	Réglage de la portée via l'objet et l'arrière-plan
Teach Custom – SP1 without target	Réglage de la portée via l'arrière-plan

8 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.
Obscurcissement - normalement fermé : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.
Eclairement - normalement ouvert : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.

9 Entretien, réparation et élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
