| Type de produit | Raccord à souder industriel (Aseptoflex Vario) |
| Utilisation prévue | Montage de capteurs dans des cuves ou systèmes de tuyaux |
| Modèle | E30150 |
| Marque | IFM |
| Épaisseur de paroi recommandée | ≤ 3 mm (raccord standard) |
| Diamètre du chanfrein d'étanchéité | 28,05 - 28,4 mm (circularité 0,1 mm) |
| Matériau | Acier inoxydable (compatible avec cuves/tuyaux en acier) |
| Applications | Industrie alimentaire, pharmaceutique, chimique (conforme EHEDG) |
| Accessoires requis pour le soudage | Bouchon à souder E30452, adaptateur de refroidissement E30532 (recommandé) |

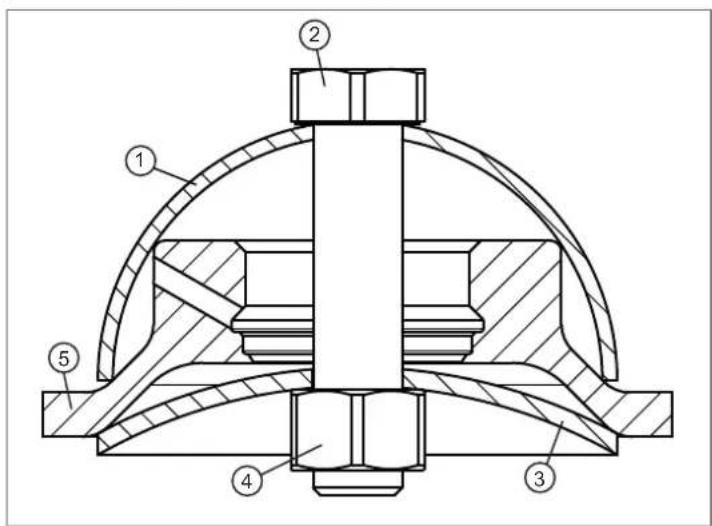

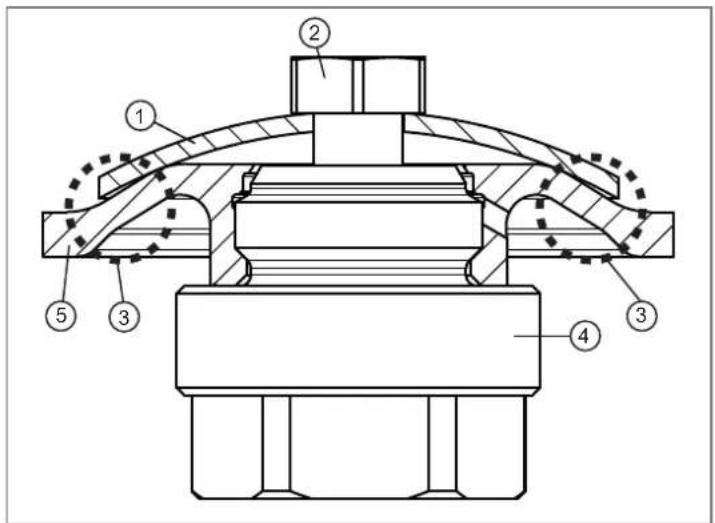

| Protection pendant le meulage | Kit E30160 (standard) ou E30161/E30162 (spécial) |
| Test d'étanchéité | Avec accessoire E30530 ou test du système complet |
| Joint d'étanchéité | EPDM (réf. E30054) ou FKM (réf. E30123) |
| Couple de serrage du capteur | Max. 35 Nm (jusqu'à butée) |
| Sécurité | Soudage par personnel qualifié, utiliser des équipements de protection, éviter surchauffe |
| Entretien et nettoyage | Nettoyer les résidus de soudure, ne pas endommager le chanfrein d'étanchéité |
| Réparabilité | Remplacer le raccord en cas de dommage (non réparable) |
FOIRE AUX QUESTIONS - E30150 IFM
Quel est le type de raccord IFM E30150 ?
C'est un raccord à souder standard de la gamme Aseptoflex Vario, conçu pour le montage de capteurs dans des cuves ou tuyaux, adapté aux épaisseurs de paroi ≤ 3 mm.
Quels accessoires sont nécessaires pour souder le raccord E30150 ?

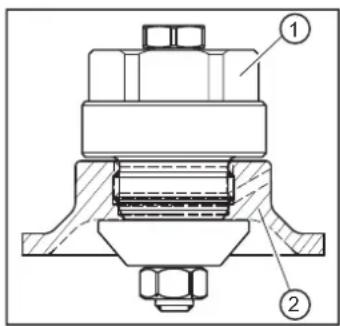

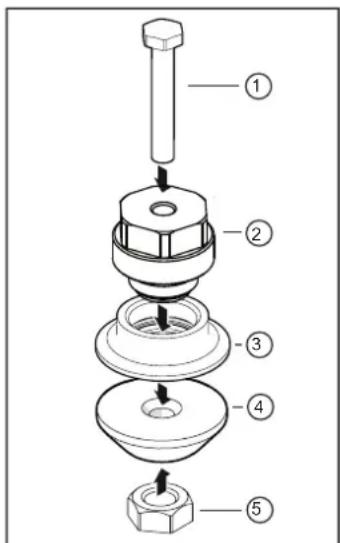

Il est essentiel d'utiliser un bouchon à souder E30452 pour protéger le filetage et dissiper la chaleur. Pour les soudures exigeantes, un adaptateur de refroidissement E30532 est recommandé.
Comment vérifier l'étanchéité après soudage ?
Utilisez l'accessoire E30530 pour injecter de l'air ou du liquide via le raccord pneumatique et observer les fuites par l'orifice de fuite. Le diamètre du chanfrein d'étanchéité doit être compris entre 28,05 et 28,4 mm avec une circularité de 0,1 mm.
Quelles précautions de sécurité prendre lors du soudage ?
Le soudage doit être effectué par du personnel qualifié. Utilisez un bouchon à souder ou un adaptateur de refroidissement pour éviter la surchauffe. Portez des équipements de protection contre les brûlures et les projections. Assurez une aspiration des vapeurs.

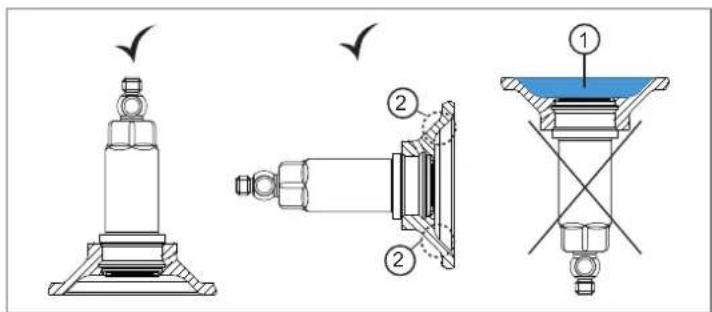

Comment monter le capteur sur le raccord soudé ?
Appliquez modérément de la pâte lubrifiante sur les filetages. Placez le joint torique (EPDM ou FKM) dans la rainure du capteur. Vissez à la main jusqu'à la butée (couple max. 35 Nm). Ne serrez pas excessivement.
Le raccord E30150 est-il compatible avec les applications aseptiques ?
Oui, il peut être utilisé pour des applications aseptiques selon EHEDG. La surface de contact alimentaire doit être lisse (Ra < 0,8 μm) et la soudure conforme aux directives EHEDG 9 et 35.
Quels joints toriques sont disponibles pour ce raccord ?
Les joints disponibles sont : EPDM (référence E30054) pour usage standard et FKM (référence E30123) pour une résistance chimique accrue.

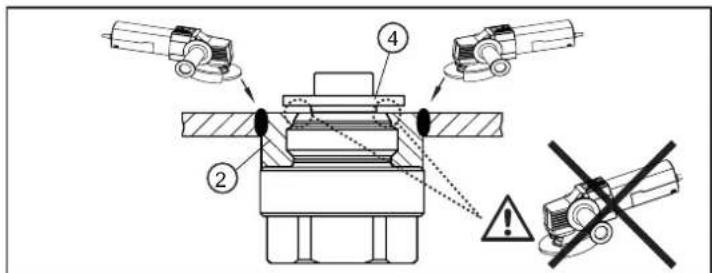

Comment protéger le chanfrein d'étanchéité lors du meulage de la soudure ?
Pour le raccord standard E30150, utilisez le kit de protection E30160. Insérez le bouchon à souder, la rondelle d'écartement et la protection meulage, puis serrez. Guidez l'outil parallèlement à la surface sans endommager le chanfrein.
Que faire si le filetage du raccord ne tourne pas facilement après soudage ?
Après chaque couche de soudure, dévissez brièvement le bouchon à souder ou le mandrin de refroidissement, desserrez la contre-plaque, puis resserrez. Si le problème persiste, vérifiez le filetage et remplacez le raccord si nécessaire.
Quelles sont les dimensions de contrôle pour l'étanchéité ?
Le diamètre du chanfrein d'étanchéité doit être entre 28,05 et 28,4 mm avec une circularité de 0,1 mm. Utilisez l'accessoire E30530 pour un test précis.
