Caractéristiques techniques	Coupe-circuit IFM DF2208, courant nominal 10A, tension nominale 230V, type de protection IP20.
Utilisation	Conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, remplacer en cas de défaillance, suivre les recommandations du fabricant.
Sécurité	Respecter les normes de sécurité électrique en vigueur, installer dans un environnement sec et bien ventilé.
Informations générales	Produit certifié conforme aux normes CE, garantie de 2 ans, documentation technique disponible en ligne.

FOIRE AUX QUESTIONS - DF2208 IFM

Comment réinitialiser le coupe-circuit IFM DF2208 après un déclenchement ?

Pour réinitialiser le coupe-circuit IFM DF2208, localisez le bouton de réinitialisation situé sur l'appareil et appuyez dessus. Assurez-vous que la cause du déclenchement a été résolue avant de procéder.

Quels sont les paramètres de courant admissibles pour le DF2208 ?

Le coupe-circuit IFM DF2208 est conçu pour fonctionner avec un courant nominal de 8 A. Veillez à ne pas dépasser cette limite pour éviter des dommages.

Que faire si le coupe-circuit ne se réinitialise pas ?

Si le coupe-circuit ne se réinitialise pas, vérifiez d'abord si le problème à l'origine du déclenchement est toujours présent. Si tout semble en ordre, il est recommandé de contacter le support technique.

Comment savoir si le DF2208 fonctionne correctement ?

Pour vérifier le bon fonctionnement du DF2208, observez l'indicateur lumineux. Si le voyant est allumé, l'appareil fonctionne correctement. Si le voyant est éteint, cela peut indiquer un problème.

Quelle est la température de fonctionnement recommandée pour le DF2208 ?

Le DF2208 fonctionne de manière optimale entre -20 °C et 60 °C. Évitez de l'exposer à des températures en dehors de cette plage.

Comment installer correctement le coupe-circuit IFM DF2208 ?

Pour installer le DF2208, suivez le schéma de câblage fourni dans le manuel d'utilisation. Assurez-vous que l'alimentation est coupée avant de commencer l'installation.

Le DF2208 est-il compatible avec des systèmes à courant alternatif et continu ?

Oui, le coupe-circuit IFM DF2208 est compatible avec des systèmes à courant alternatif et continu, mais il est important de vérifier les spécifications de votre système avant l'installation.

Que faire si le DF2208 chauffe excessivement ?

Si le coupe-circuit chauffe excessivement, cela peut indiquer une surcharge ou un court-circuit. Coupez immédiatement l'alimentation et vérifiez le câblage et les connexions.

MODE D'EMPLOI DF2208 IFM

Notice d'utilisation

Disjoncteurs electroniques, IO-Link pour le circuit secondaire 24 V DC

DF21xx

DF22xx

DF25xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Fonctionnement 6

4.1 Facteur de tempereure / hauteur du courant permanent 6
4.2 Elément Fail Safe 6
4.3 IO-Link 7

5 Montage 8
6 Raccordement electrique 9
6.1 Modules d'alimentation, modules de tension de return et modules de potentiel 9
7 Elements de service et d'indication 10
7.1 Modules d'alimentation DF21xx 10

7.1.1 Fonctionnement sans erreur 10
7.1.2 Fonctionnement independant 10
7.1.3 Erreur non critique. 11
7.1.4 Erreur critique 11
7.1.5 Demarrage du systeme 11

7.2 Modules de protection DF22xx 11
7.3 Verification du courant nominal regle 11
7.4 Reglage du courant nominal 12

8 Maintenance, réparation et élimination 13

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des apparéils et des câbles contre l'endommagement.
• Remplacer les apparèils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Les apparèils sont uniquement destinés à l'utilisation sur une très BASSE tension de sécurité de 24 V DC.
• Une connexion à une tension plus haute et/ou une tension sans séparation sère peut aboutir à des conditions dangereuses avec danger de mort ou à des dommages pour l'appareil.
• Pour le module d'alimentation utiliser uniquement les modules de protection prévus.
• Positionner les apparèils et abaiser les leviers de contact hors tension.
• Àprou le déclenchement d'un module de protection et avant la remise sous tension éliminer la cause du déclenchement (court-circuit ou surcharge).
• Avant l'installation s'assurer que les apparciels ne sont pas endommages. Des apparciels defectueux ne doivent pas etre utilisés.
• N'alimenter les appareils en energia qu'après une installation appropriée.

3 Usage prévu

Protection électronique contre la surcharge en courant pour alimentations à découpage 24 V DC à synchronisation primaire. Un module d'alimentation est combiné avec au moins un module de protection et complété, en option, par des modules d'alimentation/modules de tension de retard/ modules de potentiels.

4 Fonctionnement

Les modules de protection sont disponibles avec des valeurs de courant fixes et avec des valeurs régables et intégrant un élément Fail Safe (fusible interne).

			DF210x	DF2208	DF2210	DF2212	DF2214	DF2216	DF2220	DF2520	DF2524
Module d'alimentation • —
Module de protection •
Interface IO-Link
Nombre max. de modules de protection par module d'alimentation			— 16 8
	Données électriques
Tension d'entrée [V] 18 à 30 DC (TBTS)/TBTP
Tension nominale [V] 24 DC
NEC classe 2 — — • •		— — •
Courant d'entrée (= courant total max.)		[A]	40		—
Nombre de voies			—	1			2
Courant nominal IN		[A]		8	10	2	4	6	1 à 10	1 à 10	1 à 4
Fail Safe IN		[A]		8	10	2	4	6,3	16	16	4
	Données mécaniques
Montage				rail DIN TH35 (selon EN 60715)
Largeur de l'appareil		[mm]		12,5
Température ambiente		[°C]		-25 à 60
Température de stockage		[°C]		-40 à 70
Indice de protection → Mon-tage				IP 30 (partie installée)IP 20 (partie avant)
	Raccordement électrique
Type				bomnes push-in, levier de contact/listreau de contact
	• = applicable

4.1 Facteur de température / hauteur du courant permanent

La courbe caractéristique temps/courant dépend de la température ambiente. Pour déterminer le courant de charge max. permis, multiplier le courant nominal de l'appareil par le facteur de température et prendre en compte le facteur de montage en série.

Température ambiente [°C]	0	10	23	40	50	60
Facteur de température	1	1	1	0,95	0,90	0,85

En cas de montage en série, le courant nominal de l'appareil ne peut etre que 80% au maximum ou doit etre surdimensionne. En cas d'une temperatureelevee, le seuil d'advertissement du courant de charge "seuil d'ajretissement typ. 0,8× I_N est reduit par le facteur de temperature.

Comme protection supplémentaire du circuit de courant de charge, les modules de protection intégrant un élément Fail Safe (fusible interne). L'élement Fail Safe est concu pour le courant nominal I_N du module de protection respectif ainsi que pour les sections de cables correspondantes.

4.3 IO-Link

Le seuil d'ajretissement du courant de charge peut etre parametre via l'interface IO-Link afin de generer un message d'alarme optique ainsi qu'un message d'alarme via IO-Link en cas d'uneutilisation entre 50 et 100%

Les apparêls IO-Link peuvent également être utilisés comme apparéil autonome sans maître IO-Link.

Fonctions etendues du module d'alimentation DF2101 via IO-Link :

• Fonction valeurs min. / max. des valeurs de courant et de tension mesurées pour chaque voie pendant une période paramétrable
• Fonction valeur moyenne des valeurs de courant et de tension mesurées pour chaque voie pendant une période paramétrable
• Mise sous tension permanente de voies individuelles afin d'ignorer l'échange cyclique de données (par ex. pour garantir l'alimentation en tension des apparciels importants). La fonction de protection reste activée.

Les IODD nécessaires pour la configuration d'un apparéil IO-Link ainsi que des informations détaillées concernant les outils de paramétrage, la structure des données process, des informations de diagnostic et les adresses des paramétres sont disponibles sur www.ifm.com/fr/o-link.

5 Montage

Monter les apparèils sur un rail 35 mm.

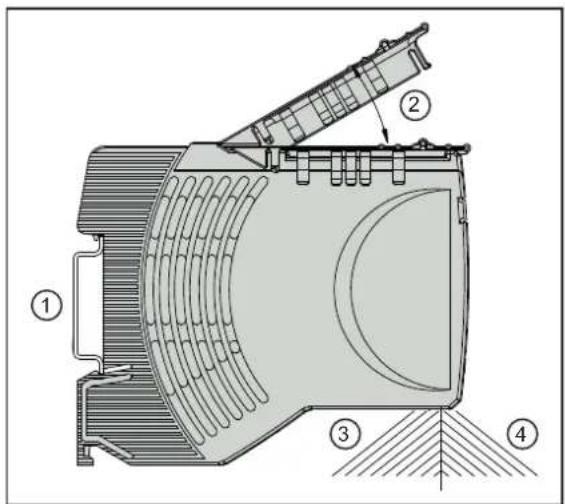

Fig. 1: Exemple module de protection DF22xx

1:Rail
2:Levier de contact
3:Partie installee
4:Partie avant

6 Raccordement électrique

Dimensionner les cables en fonction du courant d'entrée et de sortie.
Insérer les fils directement dans les bornes selon l'étiquette de l'appareil.

Récurrence Bornes	Potentiel Section [mm2]			Longueur à dénuder [mm]
DF21xx 24 V DC	alimentation 0,5...10 18
	0 V 0,14...2,5 8...10
	L+, C/Q, L- IO-Link 0,25...0,5 6
DF22xx O1 ou O1/O2 sorties courant 0,14...2,5 8...10

Pour déconneter appuyer sur le pouvoir orange à l'aide d'un outil approprié.

Utiliser un tournevis micro d'une largeur de 2 mm pour ouvrir les bornes push-in IO-Link.

6.1 Modules d'alimentation, modules de tension de retard et modules de potentiel

Des modules d'alimentation GND (DF310x) sont utilisés en combinaison avec des modules de potentiel GND (DF311x) pour réduire le câblage.

Afin d'éviter que des modules en aval soit mis hors tension suite à l'ouverture d'un levier de contact, un module de tension de retard (DF3210) peut être utilisé pour assurer que les modules correspondants continuèt à être alimentés en tension.

Un module de potentiel LOAD (DF320x) est utilisé pour étendre les sorties des disjoncteurs +24 V DC à d'autres connexions.

7 Eléments de service et d'indication

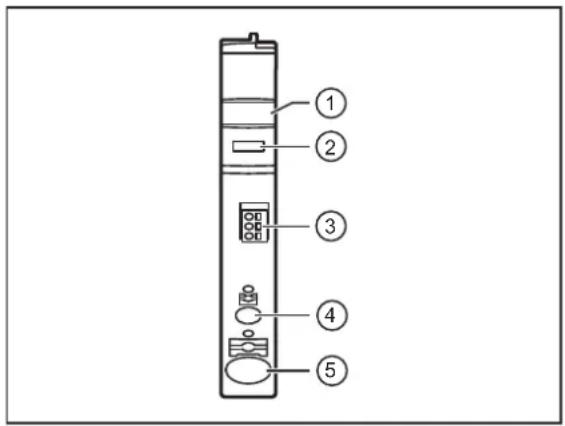

Fig. 2: Exemple module d'alimentation DF21xx

1:Etiquette
2:LEDd'etat
3: Bomes push-in IO-Link
4:Borne push-in 0V
5:Borne push-in 24 V DC

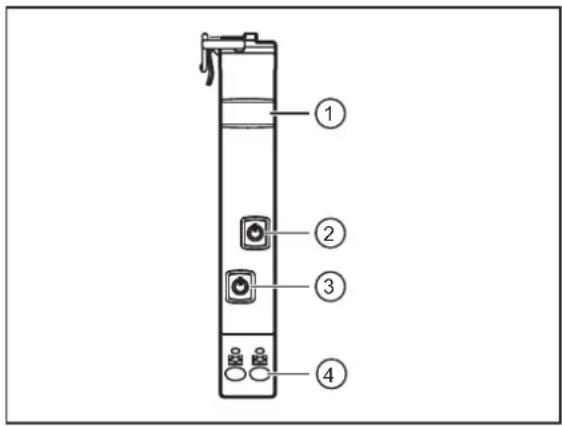

Fig. 3: Exemple module de protection DFx2xx

1:Etiquette
2:Bouton ON/OFF/reset et LED d'etat (voie 2)
3:Bouton ON/OFF/reset et LED d'etat (voie 1)
4: Borens push-in sorties 1/2

7.1 Modules d'alimentation DF21xx

Les différences etats de fonctionnement des modules de protection sont indiqués par la LED d'etat.

Tab. 1: LED d'etat modules d'alimentation DF21xx

LED d'etat Etat de fonctionnement Commun iation IO-Link
— éteinte Aucune t e n sion d'alimentation non
verte allumée		Fonctionnement sans erreur (→ ☐ 10) oui
	clignotante	Fonctionnement indépendant (→ ☐ 10) non
orange allumée		Erreur non critique (→ ☐ 11) oui
	clignotante non
rouge allumée		Erreur critique (→ ☐ 11) non
	clignotante	Démarrage du système (→ ☐ 11) non

7.1.1 Fonctionnement sans erreur

Aucune erreur n'existe, l'appareil est raccordé au maitre IO-Link.

7.1.2 Fonctionnement independant

Aucune connexion au maître IO-Link. Sans connexion au maître IO-Link après la mise sous tension, le module d'alimentation transmet les données de paramétres aux modules de protection raccordés. Le comportement des modules de protection raccordés est défini via la configuration du module d'alimentation. Ou l'état des modules de protection resteinchangé (FREEZE) ou les modules de protection sont désactivés (UNFREEZE). Si la connexion au maître IO-Link est rétablie et aucune erreur n'est présente, l'appareil passa au mode de fonctionnement "fonctionnement sans erreur".

7.1.3 Erreur non critique

Des données de configuration valables ne sont pas disponibles. Les modules de protection raccordés restent désactivés. Un échange cyclique de données n'est pas possible, un échange acyclique de données est possible avec restriction. Àpres avoir reçu des données de configuration et de paramétres valables, l'appareil quitte ce mode de fonctionnement.

7.1.4 Erreur critique

Lors de l'initialisation, une erreur est constatée ou une erreur critique se produit. Une communication avec le maître IO-Link n'est pas possible. Les modules de protection raccordés sont et restent désactivés.

Redemarrer l'appareil.

7.1.5 Demarrage du système

A la mise sous tension, le module d'alimentation est initiaisé. Pendant ce temps, aucune communication avec le maître IO-Link n'est possible.

7.2 Modules de protection DF22xx

Les différences etats de fonctionnement des modules de protection sont indiqués par la LED d'etat.

LED d'etat Etat de fonctionnement		Etat soit de charge
— éteinte Aucune tension d'alimentation, erreur durant l'initialisation ou voie désactivée par bouton		et IO-Link, aucune erreur activée	désactivée
verte allumée Voie activée par bouton
verte / orange clignotante Seuil d'avertisement du courant de charge atteint activée
orange allumée Surcharge ou court-circuit jusqu'à la désactivation activée
Voie activée par bouton et désactivée par IO-Link désactivée
rouge allumée Déchément par coût-circuit ou surcharge désactivée
Sous-tension en état activé avec réactivation automatique

Tab. 2: LED d'etat modules de protection DF22xx

7.3 Vérification du courant nominal régle

Seulement pour les modules de protection avec courant nominal régliable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitee pendant 2 a 5 secondes.
La LED d'etat de la voie selectionnee clignote en rouge 1 x.
La LED d'etat clignote en orange rapidement pour afficher le courant nominal regle puis clignote en rouge 1 x. Le nombre des clignotements en orange correspond au courant nominal regle en ampères (clignotement en orange 1x = 1A ; clignotement en orange 2x = 2A ; etc.).
Le courant nominal regle est ainsi affiché 5 x. Ensuite l'affichage passen en etat de fonctionnement actuel.
Appuyer sur le bouton ON/OFF/reset de la voie souhaitee pour quitter le mode de verification tout de suite.

7.4 Réglage du courant nominal

Seulement pour les modules de protection avec courant nominal régliable.

Régler le courant nominal par IO-Link avec un logiciel de paramétrage correspondant.

8 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
