| Type de produit | Coupe-circuits (disjoncteur électronique) |
| Marque / Modèle | IFM DF1208 |
| Nombre de voies | 1 |
| Courant nominal (IN) | 8 A |
| Tension nominale | 24 V DC |
| Plage de tension d'entrée | 18...30 V DC (TBTS/TBTP) |
| Type de protection | Électronique avec élément Fail Safe (fusible interne) |
| Montage | Rail DIN TH35 (EN 60715) |
| Largeur de l'appareil | 12,5 mm |
| Température ambiante | -25...60 °C |
| Température de stockage | -40...70 °C |
| Indice de protection | IP 30 (partie installée) / IP 20 (partie avant) |
| Raccordement électrique | Bornes push-in, levier de contact |
| Section de fil (sorties) | 0,14...2,5 mm² |
| Entretien | Aucun entretien nécessaire ; nettoyage hors tension avec chiffon microfibre sec |
| Sécurité | Utilisation uniquement sur très basse tension de sécurité 24 V DC ; remplacer tout appareil endommagé |
| Réparabilité | Réparation uniquement par le fabricant |
| Poids (estimé) | ~80 g |
FOIRE AUX QUESTIONS - DF1208 IFM
Questions des utilisateurs sur DF1208 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Coupe-circuits au format PDF gratuitement ! Retrouvez votre notice DF1208 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DF1208 de la marque IFM.
MODE D'EMPLOI DF1208 IFM
Notice d'utilisation
Disjoncteurs électroniques, standard
pour le circuit secondaire 24 V DC
DF11xx
DF12xx
DF25xx
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Fonctionnement 6
4.1 Facteur de tempere / hauteur du courant permanent 6
4.2 Element Fail Safe 6
5 Montage 7
6 Raccordement electrique 8
6.1 Modules d'alimentation, modules de tension de return et modules de potentiel 8
7 Elements de service et d'indication 9
7.1 Modules de protection DF12xx 9
7.2 Vérification du courant nominal régle 9
7.3 Reglage du courant nominal 10
8 Maintenance, réparation et élimination 11
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action a effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
Reforence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
2 Consignes de sécurité
L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu). - Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des apparéils et des câbles contre l'endommagement.
- Remplacer les apparèils endommagés, car autrement les données techniques et la sécurité sont affectées.
- Les apparèils sont uniquement destinés à l'utilisation sur une très BASSE tension de sécurité de 24 V DC.
- Une connexion à une tension plus haute et/ou une tension sans séparation sère peut aboutir à des conditions dangereuses avec danger de mort ou à des dommages pour l'appareil.
- Pour le module d'alimentation utiliser uniquement les modules de protection prévus.
- Positionner les apparèils et abaisser les leviers de contact hors tension.
- Àprous le déclenchement d'un module de protection et avant la remise sous tension éliminer la cause du déclenchement (court-circuit ou surcharge).
- Avant l'installation s'assurer que les apparciels ne sont pas endommagés. Des apparciels défectueux ne doivent pas été utilisés.
- N'alimenter les appareils en energia qu'après une installation appropriée.
3 Usage prévu
Protection électronique contre la surcharge en courant pour alimentations à découvertage 24 V DC à synchronisation primaire. Un module d'alimentation est combiné avec au moins un module de protection et complété, en option, par des modules d'alimentation/modules de tension de retard/ modules de potentiels.
FR
4 Fonctionnement
Les modules de protection sont disponibles avec des valeurs de courant fixes et avec des valeurs régables et intégrant un élément Fail Safe (fusible interne).
| DF1100 | DF1208 | DF1210 | DF1212 | DF1214 | DF1216 | DF1220 | DF2524 | ||
| Module d'alimentation • — | |||||||||
| Module de protection • | |||||||||
| Interface — — IO-Link | |||||||||
| Nombre max. de modules de protection par module d'almen-tation | — | 10 | |||||||
| Données électriques | |||||||||
| Tension d'entrée [V] 18...30 DC (TBTS/TBTP) | |||||||||
| Tension nominale [V] 24 DC | |||||||||
| NEC classe 2 — — • • | — — • | ||||||||
| Courant d'entrée (= courant total max.) | [A] | 40 — | |||||||
| Nombre de voies | — | 1 | 2 | ||||||
| Courant nominal IN | [A] | 8 | 10 | 2 | 4 | 6 | 1...10 | 1...4 | |
| Fail Safe IN | [A] | 8 10 2 | 4 | 6,3 | 16 4 | ||||
| Données mécaniques | |||||||||
| Montage | Rail DIN TH35 (selon EN 60715) | ||||||||
| Largeur de l'appareil | [mm] | 12,5 | |||||||
| Température ambiente | [°C] | -25...60 | |||||||
| Température de stockage | [°C] | -40...70 | |||||||
| Indice de protection → Mon-tage | IP 30 (partie installée)IP 20 (partie avant) | ||||||||
| Raccordement électrique | |||||||||
| Type | Bornes push-in, levier de contact/listeau de contact | ||||||||
| • = applicable | |||||||||
4.1 Facteur de température / hauteur du courant permanent
La courbe caractéristique temps/courant dépend de la température ambiente. Pour déterminer le courant de charge max. permis, multiplier le courant nominal de l'appareil par le facteur de température et prendre en compte le facteur de montage en série.
| Température ambiente [°C] | 0 | 10 | 23 | 40 | 50 | 60 |
| Facteur de température | 1 | 1 | 1 | 0,95 | 0,90 | 0,85 |
En cas de montage en série, le courant nominal de l'appareil ne peut etre que 80% au maximum ou doit etre surdimensionne. En cas d'une temperatureelevee, le seuil d'advertissement du courant de charge "seuil d'ajretissement typ. 0,8× I_N est reduit par le facteur de temperature.
Comme protection supplémentaire du circuit de courant de charge, les modules de protection intégrant un élément Fail Safe (fusible interne). L'élement Fail Safe est conçu pour le courant nominal I_N du module de protection respectif ainsi que pour les sections de cables correspondantes.
5 Montage

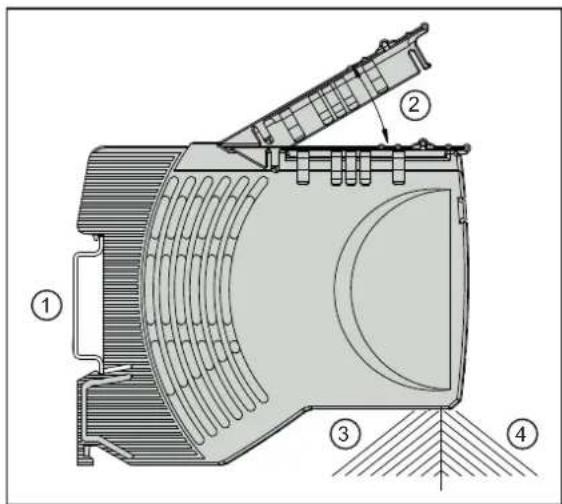

Monter les apparèils sur un rail 35 mm.
1:Rail
2:Levier de contact
3:Partie installee
4:Partie avant
Fig. 1: Exemple module de protection DF12xx
6 Raccordement électrique
Dimensionner les cables en fonction du courant d'entrée et de sortie.
Insérer les fils directement dans les bornes selon l'étiquette de l'appareil.
| Récurrence Bornes | Potentiel Section [mm2] | Longueur à dénuder [mm] | ||
| DF11xx 24 V DC | alimentation 0,5...10 18 | |||
| 0 V 0,14...2,5 8...10 | ||||
| 13-14 normalement ouvert | 0,14...2,5 8...10 | |||
| DF12xx O1 ou O1/O2 sorties courant 0,14...2,5 8...10 | ||||
Pour déconnecter appuyer sur le pouvoir orange à l'aide d'un outil approprié.
Utiliser un tournevis micro d'une largeur de 2 mm pour ouvrir les bornes push-in IO-Link.
Dès que le module d'alimentation est alimenté en tension, l'appareil ferme les contacts sur les bornes 13 et 14. En cas de défaut sur au moins une des voies connectées, l'appareil rouvre les contacts.
6.1 Modules d'alimentation, modules de tension de return et modules de potentiel
Des modules d'alimentation GND (DF310x) sont utilisés en combinaison avec des modules de potentiel GND (DF311x) pour réduire le câblage.
Afin d'éviter que des modules en aval soit mis hors tension suite à l'ouverture d'un levier de contact, un module de tension de retard (DF3210) peut être utilisé pour assurer que les modules correspondants continuèt à être alimentés en tension.
Un module de potentiel LOAD (DF320x) est utilisé pour établir des disjoncteurs +24 V DC à d'autres connexions.
7 Eléments de service et d'indication
Fig. 2: Exemple module d'alimentation DF11xx
1:Etiquette
2: Bornes push-in sortie de commutation 13/14
3:Borne push-in 0V
4:Borne push-in 24 V DC
Fig. 3: Exemple module de protection DFx2xx
1:Etiquette
2:Bouton ON/OFF/reset et LED d'etat (voie 2)
3: Bouton ON/OFF/reset et LED d'etat (voie 1)
4: Bomes push-in sorties 1/2
7.1 Modules de protection DF12xx
Les différents états de fonctionnement des modules de protection sont indiqués par la LED d'etat.
| LED d'etat Etat de fonctionnement | Etat soit de charge | ||
| — éteinte Aucune tension d'alimentation, erreur durant l'initialisation ou voie désactivée par bouton | déscientie | ||
| verte allumée Voie activée, aucune esteur activée | |||
| verte / orange clignotante Seuil d'avertissement du courant de charge atteint activée | |||
| orange allumée Surcharge ou court-ciencourt jusqu'à la désactivation activée | |||
| Voie désactivée désactivée | |||
| rouge allumée Déclenchement par court-circuit ou surcharge désactivée | |||
| Sous-tension en état activé avec réactivation automatique | |||
Tab. 1: LED d'etat modules de protection DF12xx
7.2 Vérification du courant nominal régle
Seulement pour les modules de protection avec courant nominal régliable.
Appuyer sur le bouton ON/OFF/reset de la voie souhaitee pendant 2 a 5 secondes.
La LED d'etat de la voie selectionnée clignote en rouge 1 x.
La LED d'etat clignote en orange rapidement pour afficher le courant nominal regle puis clignote en rouge 1 x. Le nombre des clignotements en orange correspond au courant nominal regle en ampères (clignotement en orange 1x = 1A ; clignotement en orange 2x = 2A ; etc.).
Le courant nominal regle est ainsi affiché 5× .Ensuite l'affichage passe en etat de fonctionnement actuel.
Appuyer sur le bouton ON/OFF/reset de la voie souhaitee pour quitter le mode de verification tout de suite.
7.3 Réglage du courant nominal
Seulement pour les modules de protection avec courant nominal régliable.
Appuyer sur le bouton ON/OFF/reset de la voie souhaitee pendant au moins 5 secondes.
La LED d'etat de la voie selectionnee clignote en rouge 1 x.
La LED d'etat clignote lentement en vert, maximum 10 x, ensuite 1 x en rouge.
- Appuyer sur le bouton ON/OFF/reset de cette voie si la LED signale la valeur souhaïée du courant nominal (apres le premier clignotement en vert = 1 A ; après le deuxième clignotement en vert = 2 A ; etc.).
Le courant nominal souhaïte est régèle pour cette voie.
L'affichageonne en etat de fonctionnement actuel.
8 Maintenance, réparation et élimination
Cet apparéil ne nécessite aucun entretien.
L'appareil ne doit être réparé que par le fabricant.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
Nettoyage :
Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
