DF1216 - Coupe-circuits IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-circuit électronique 24 V DC
Marque	IFM
Modèle	DF1216
Tension nominale	24 V DC (TBTS/TBTP)
Plage de tension d'entrée	18...30 V DC
Nombre de voies	2
Courant nominal réglable par voie	1...10 A
Courant de fail safe	16 A
Montage	Rail DIN TH35 (EN 60715)
Largeur de l'appareil	12,5 mm
Température ambiante	-25...60 °C
Température de stockage	-40...70 °C
Indice de protection (partie installée)	IP30
Indice de protection (partie avant)	IP20
Type de raccordement	Bornes push-in
Affichage d'état	LED par voie (verte, orange, rouge)
Fonctions	Protection contre les surcharges et courts-circuits, réglage du courant nominal, signalisation d'état, élément Fail Safe intégré
Entretien	Aucun entretien nécessaire
Nettoyage	Chiffon microfibre sec, appareil hors tension
Sécurité	Utilisation sur très basse tension de sécurité (24 V DC) uniquement, installation par personnel qualifié
Réparabilité	Réparation uniquement par le fabricant
Élimination	Recyclage conforme aux réglementations nationales

FOIRE AUX QUESTIONS - DF1216 IFM

Comment régler le courant nominal sur le DF1216 ?

Pour régler le courant nominal, appuyez sur le bouton ON/OFF/reset de la voie souhaitée pendant au moins 5 secondes. La LED clignote en vert jusqu'à 10 fois. Relâchez le bouton après le nombre de clignotements correspondant au courant souhaité (1 clignotement = 1 A, 2 = 2 A, etc.). La LED clignote ensuite en rouge pour confirmer. Le réglage est mémorisé.

Comment vérifier le courant nominal réglé ?

Appuyez sur le bouton ON/OFF/reset de la voie pendant 2 à 5 secondes. La LED clignote d'abord en rouge 1 fois, puis en orange rapidement le nombre de fois correspondant au courant nominal réglé (1 orange = 1 A, 2 = 2 A, etc.). Ce cycle se répète 5 fois, puis l'affichage revient à l'état normal.

Que signifie chaque couleur de la LED d'état ?

- Éteinte : Absence de tension d'alimentation ou voie désactivée. - Verte allumée : Voie activée, pas d'erreur. - Verte/orange clignotante : Seuil d'avertissement de courant atteint (typ. 0,8 x I_N). - Orange allumée : Surcharge ou court-circuit (non encore déclenché). - Rouge allumée : Déclenchement par court-circuit ou surcharge, sortie désactivée.

Que faire en cas de déclenchement (LED rouge) ?

Éliminez d'abord la cause du déclenchement (court-circuit ou surcharge). Ensuite, appuyez sur le bouton ON/OFF/reset de la voie concernée pour réactiver la sortie. Assurez-vous que l'appareil est hors tension pendant l'intervention si nécessaire.

Puis-je utiliser cet appareil avec une tension différente de 24 V ?

Non, l'appareil est conçu uniquement pour une très basse tension de sécurité 24 V DC (TBTS/TBTP). La plage autorisée est de 18 à 30 V DC. Une connexion à une tension plus élevée ou sans séparation sûre peut entraîner des conditions dangereuses et endommager l'appareil.

Comment installer l'appareil sur le rail DIN ?

L'appareil se monte sur un rail DIN TH35 (EN 60715). Enclenchez-le simplement sur le rail. Assurez-vous que les leviers de contact sont abaissés hors tension avant l'installation.

Quel type de câble utiliser pour le raccordement ?

Utilisez des câbles de section adaptée : pour l'alimentation 24 V, 0,5...10 mm² ; pour les sorties et le signal, 0,14...2,5 mm². Dénudez les fils sur 8 à 10 mm. Insérez-les directement dans les bornes push-in. Utilisez un tournevis de 2 mm pour ouvrir les bornes si nécessaire.

L'appareil nécessite-t-il un entretien régulier ?

Non, cet appareil ne nécessite aucun entretien. Il est conçu pour un fonctionnement sans maintenance. En cas de dysfonctionnement, contactez le fabricant.

Comment nettoyer l'appareil ?

Mettez l'appareil hors tension. Nettoyez les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement. N'utilisez pas de produits nettoyants ou de liquides.

Puis-je réparer l'appareil moi-même ?

Non, l'appareil ne doit être réparé que par le fabricant (IFM). Toute tentative de réparation non autorisée annule la garantie et peut compromettre la sécurité. En cas de défaut, remplacez l'appareil.

MODE D'EMPLOI DF1216 IFM

Notice d'utilisation

Disjoncteurs électroniques, standard pour le circuit secondaire 24 V DC

DF11xx

DF12xx

DF25xx

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Fonctionnement 6
4.1 Facteur de température / hauteur du courant permanent 6
4.2 Elément Fail Safe 6
5 Montage 7
6 Raccordement électrique 8
6.1 Modules d'alimentation, modules de tension de retour et modules de potentiel ..... 8
7 Eléments de service et d'indication 9
7.1 Modules de protection DF12xx 9
7.2 Vérification du courant nominal réglé 9
7.3 Réglage du courant nominal 10
8 Maintenance, réparation et élimination 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Les appareils sont uniquement destinés à l'utilisation sur une très basse tension de sécurité de 24 V DC.
• Une connexion à une tension plus haute et/ou une tension sans séparation sûre peut aboutir à des conditions dangereuses avec danger de mort ou à des dommages pour l'appareil.
• Pour le module d'alimentation utiliser uniquement les modules de protection prévus.
• Positionner les appareils et abaisser les leviers de contact hors tension.
• Après le déclenchement d'un module de protection et avant la remise sous tension éliminer la cause du déclenchement (court-circuit ou surcharge).
• Avant l'installation s'assurer que les appareils ne sont pas endommagés. Des appareils défectueux ne doivent pas être utilisés.
• N'alimenter les appareils en énergie qu'après une installation appropriée.

3 Usage prévu

Protection électronique contre la surcharge en courant pour alimentations à découpage 24 V DC à synchronisation primaire. Un module d'alimentation est combiné avec au moins un module de protection et complété, en option, par des modules d'alimentation/modules de tension de retour/modules de potentiels.

FR

4 Fonctionnement

Les modules de protection sont disponibles avec des valeurs de courant fixes et avec des valeurs réglables et intègrent un élément Fail Safe (fusible interne).

		DF1100	DF1208	DF1210	DF1212	DF1214	DF1216	DF1220	DF2524
Module d'alimentation • —
Module de protection — •
Interface — — IO-Link
nombre max. de modules de protection par module d'alimentation		—	10
Données électriques
Tension d'entrée [V] 18...30 DC (TBTS/TBTP)
Tension nominale [V] 24 DC
NEC classe 2 — — — • •	— — •
Courant d'entrée (= courant total max.)	[A]	40 —
Nombre de voies		—	1		2
Courant nominal IN	[A]		8	10	2	4	6	1...10	1...4
Fail Safe IN	[A]		8 10 2	4	6,3	16 4
Données mécaniques
Montage		Rail DIN TH35 (selon EN 60715)
Largeur de l'appareil	[mm]	12,5
Température ambiante	[°C]	-25...60
Température de stockage	[°C]	-40...70
Indice de protection → Montage		IP 30 (partie installée)IP 20 (partie avant)
Raccordement électrique
Type		Bornes push-in, levier de contact/listeau de contact
• = applicable

4.1 Facteur de température / hauteur du courant permanent

La courbe caractéristique temps/courant dépend de la température ambiante. Pour déterminer le courant de charge max. permis, multiplier le courant nominal de l'appareil par le facteur de température et prendre en compte le facteur de montage en série.

Température ambiante [°C]	0	10	23	40	50	60
Facteur de température	1	1	1	0,95	0,90	0,85

En cas de montage en série, le courant nominal de l'appareil ne peut être que 80 % au maximum ou doit être surdimensionné. En cas d'une température élevée, le seuil d'avertissement du courant de charge "seuil d'avertissement typ. 0,8 x I _N " est réduit par le facteur de température.

Comme protection supplémentaire du circuit de courant de charge, les modules de protection intègrent un élément Fail Safe (fusible interne). L'élément Fail Safe est conçu pour le courant nominal I_N du module de protection respectif ainsi que pour les sections de câbles correspondantes.

5 Montage

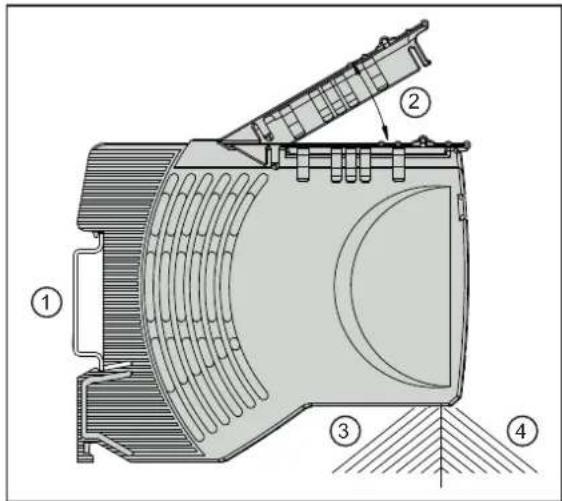

Monter les appareils sur un rail 35 mm.

1 : Rail
2 : Levier de contact
3 : Partie installée
4 : Partie avant

Fig. 1: Exemple module de protection DF12xx

6 Raccordement électrique

Dimensionner les câbles en fonction du courant d'entrée et de sortie.
Insérer les fils directement dans les bornes selon l'étiquette de l'appareil.

Référence Bornes Potentiel Section [mm2]				Longueur à dénuder [mm]
DF11xx 24 V DC	alimentation 0,5...10 18
	0 V 0,14...2,5 8...10
	13-14 normalement ouvert	0,14...2,5 8...10
DF12xx O1 ou O1/O2 sorties courant 0,14...2,5 8...10

Pour déconnecter appuyer sur le poussoir orange à l'aide d'un outil approprié.

Utiliser un tournevis micro d'une largeur de 2 mm pour ouvrir les bornes push-in IO-Link.

Dès que le module d'alimentation est alimenté en tension, l'appareil ferme les contacts sur les bornes 13 et 14. En cas de défaut sur au moins une des voies connectées, l'appareil rouvre les contacts.

6.1 Modules d'alimentation, modules de tension de retour et modules de potentiel

Des modules d'alimentation GND (DF310x) sont utilisés en combinaison avec des modules de potentiel GND (DF311x) pour réduire le câblage.

Afin d'éviter que des modules en aval soit mis hors tension suite à l'ouverture d'un levier de contact, un module de tension de retour (DF3210) peut être utilisé pour assurer que les modules correspondants continuent à être alimentés en tension.

Un module de potentiel LOAD (DF320x) est utilisé pour étendre les sorties des disjoncteurs +24 V DC à d'autres connexions.

7 Eléments de service et d'indication

Fig. 2: Exemple module d'alimentation DF11xx

1 : Etiquette
2 : Bornes push-in sortie de commutation 13/14
3 : Borne push-in 0 V
4 : Borne push-in 24 V DC

1 : Etiquette
2 : Bouton ON/OFF/reset et LED d'état (voie 2)
3 : Bouton ON/OFF/reset et LED d'état (voie 1)
4 : Bornes push-in sorties 1/2

7.1 Modules de protection DF12xx

Les différents états de fonctionnement des modules de protection sont indiqués par la LED d'état.

LED d'état Etat de fonctionnement		Etat sortie de charge
— éteinte Aucune tension d'alimentation, erreur durant l'initialisation ou voie désactivée par bouton			désactivée
verte allumée Voie activée, aucune erreur activée
verte / orange clignotante Seuil d'avertissement du courant de charge atteint activée
orange allumée Surcharge ou court-circuit jusqu'à la désactivation activée
rouge allumée Déclenchement par court-circuit ou surcharge désactivée

Tab. 1: LED d'état modules de protection DF12xx

7.2 Vérification du courant nominal réglé

Seulement pour les modules de protection avec courant nominal réglable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pendant 2 à 5 secondes.
▷ La LED d'état de la voie sélectionnée clignote en rouge 1 x.
La LED d'état clignote en orange rapidement pour afficher le courant nominal réglé puis clignote en rouge 1 x. Le nombre des clignotements en orange correspond au courant nominal réglé en ampères (clignotement en orange 1 x = 1 A ; clignotement en orange 2 x = 2 A ; etc.).
▷ Le courant nominal réglé est ainsi affiché 5 x. Ensuite l'affichage passe en état de fonctionnement actuel.
Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pour quitter le mode de vérification tout de suite.

7.3 Réglage du courant nominal

Seulement pour les modules de protection avec courant nominal réglable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pendant au moins 5 secondes.

La LED d'état de la voie sélectionnée clignote en rouge 1 x.
La LED d'état clignote lentement en vert, maximum 10 x, ensuite 1 x en rouge.

Appuyer sur le bouton ON/OFF/reset de cette voie si la LED signale la valeur souhaitée du courant nominal (après le premier clignotement en vert = 1 A ; après le deuxième clignotement en vert = 2 A ; etc.).

▷ Le courant nominal souhaité est réglé pour cette voie.

▷ L'affichage passe en état de fonctionnement actuel.

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
