DF1212 - Coupe-circuits IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur électronique pour circuit secondaire 24 V DC
Marque	IFM
Modèle	DF1212
Tension nominale	24 V DC (TBTS/TBTP)
Courant nominal	2 A (fixe)
Nombre de voies	2
Type de montage	Rail DIN TH35 (selon EN 60715)
Largeur	12,5 mm
Température ambiante	-25 à 60 °C
Température de stockage	-40 à 70 °C
Indice de protection	IP30 (partie installée), IP20 (partie avant)
Raccordement	Bornes push-in avec levier de contact
Section de câble (sorties)	0,14...2,5 mm²
Fonctions de protection	Protection contre surcharge et court-circuit, élément Fail Safe intégré, seuil d'avertissement à 0,8 x IN
Affichage	LED d'état par voie (vert, orange, rouge)
Entretien	Aucun entretien nécessaire
Nettoyage	Chiffon microfibre doux, sec, appareil hors tension
Sécurité	Utiliser uniquement sur 24 V DC TBTS/TBTP, montage par personnel qualifié
Homologations	Voir code QR sur l'appareil ou site ifm.com

FOIRE AUX QUESTIONS - DF1212 IFM

Comment installer le DF1212 sur un rail DIN ?

Montez l'appareil sur un rail DIN TH35 (EN 60715) en l'enclenchant directement. Assurez-vous que l'appareil est hors tension avant le montage.

Quelle est la tension d'alimentation requise pour le DF1212 ?

Le DF1212 nécessite une tension d'alimentation de 24 V DC (très basse tension de sécurité TBTS/TBTP). Ne pas utiliser sur des tensions plus élevées.

Comment régler le courant nominal sur le DF1212 ?

Le DF1212 a un courant nominal fixe de 2 A. Il n'est pas réglable. Pour les modèles réglables, consultez la notice.

Que faire si la LED d'état devient rouge fixe ?

Une LED rouge fixe indique un déclenchement par court-circuit ou surcharge. Éliminez la cause du défaut (court-circuit ou surcharge) avant de remettre la voie sous tension en appuyant sur le bouton ON/OFF/reset.

Comment vérifier le courant nominal réglé sur un module fixe comme le DF1212 ?

Le DF1212 ayant un courant nominal fixe de 2 A, la vérification n'est pas nécessaire. Pour les modules réglables, maintenez le bouton enfoncé 2 à 5 secondes pour afficher la valeur.

Puis-je utiliser le DF1212 pour des tensions autres que 24 V DC ?

Non, le DF1212 est conçu exclusivement pour une tension nominale de 24 V DC (TBTS/TBTP). Une tension supérieure ou non isolée peut entraîner des dangers mortels ou endommager l'appareil.

Comment nettoyer le DF1212 ?

Mettez l'appareil hors tension. Nettoyez-le avec un chiffon en microfibre doux, sec et non traité chimiquement. N'utilisez pas de produits abrasifs ou de solvants.

Que signifie le clignotement orange de la LED ?

Un clignotement orange indique que le seuil d'avertissement du courant de charge est atteint (typiquement 80 % du courant nominal). La sortie reste activée, mais vérifiez la charge pour éviter une surcharge.

Combien de modules de protection puis-je connecter à un module d'alimentation ?

Le nombre maximal de modules de protection par module d'alimentation est de 10 (voir données techniques). Respectez les limites de courant total et de température.

Où trouver les données techniques détaillées du DF1212 ?

Les données techniques, homologations et informations supplémentaires sont disponibles via le code QR sur l'appareil ou l'emballage, ou sur le site www.ifm.com.

MODE D'EMPLOI DF1212 IFM

Notice d'utilisation

Disjoncteurs électroniques, standard pour le circuit secondaire 24 V DC

DF11xx

DF12xx

DF25xx

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Fonctionnement 6
4.1 Facteur de température / hauteur du courant permanent 6
4.2 Elément Fail Safe 6
5 Montage 7
6 Raccordement électrique 8
6.1 Modules d'alimentation, modules de tension de retour et modules de potentiel ..... 8
7 Eléments de service et d'indication 9
7.1 Modules de protection DF12xx 9
7.2 Vérification du courant nominal réglé 9
7.3 Réglage du courant nominal 10
8 Maintenance, réparation et élimination 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Les appareils sont uniquement destinés à l'utilisation sur une très basse tension de sécurité de 24 V DC.
• Une connexion à une tension plus haute et/ou une tension sans séparation sûre peut aboutir à des conditions dangereuses avec danger de mort ou à des dommages pour l'appareil.
• Pour le module d'alimentation utiliser uniquement les modules de protection prévus.
• Positionner les appareils et abaisser les leviers de contact hors tension.
• Après le déclenchement d'un module de protection et avant la remise sous tension éliminer la cause du déclenchement (court-circuit ou surcharge).
• Avant l'installation s'assurer que les appareils ne sont pas endommagés. Des appareils défectueux ne doivent pas être utilisés.
• N'alimenter les appareils en énergie qu'après une installation appropriée.

3 Usage prévu

Protection électronique contre la surcharge en courant pour alimentations à découpage 24 V DC à synchronisation primaire. Un module d'alimentation est combiné avec au moins un module de protection et complété, en option, par des modules d'alimentation/modules de tension de retour/modules de potentiels.

FR

4 Fonctionnement

Les modules de protection sont disponibles avec des valeurs de courant fixes et avec des valeurs réglables et intègrent un élément Fail Safe (fusible interne).

		DF1100	DF1208	DF1210	DF1212	DF1214	DF1216	DF1220	DF2524
Module d'alimentation • —
Module de protection — •
Interface — — IO-Link
nombre max. de modules de protection par module d'alimentation		—	10
Données électriques
Tension d'entrée [V] 18...30 DC (TBTS/TBTP)
Tension nominale [V] 24 DC
NEC classe 2 — — — • •	— — •
Courant d'entrée (= courant total max.)	[A]	40 —
Nombre de voies		—	1		2
Courant nominal IN	[A]		8	10	2	4	6	1...10	1...4
Fail Safe IN	[A]		8 10 2	4	6,3	16 4
Données mécaniques
Montage		Rail DIN TH35 (selon EN 60715)
Largeur de l'appareil	[mm]	12,5
Température ambiante	[°C]	-25...60
Température de stockage	[°C]	-40...70
Indice de protection → Montage		IP 30 (partie installée)IP 20 (partie avant)
Raccordement électrique
Type		Bornes push-in, levier de contact/listeau de contact
• = applicable

4.1 Facteur de température / hauteur du courant permanent

La courbe caractéristique temps/courant dépend de la température ambiante. Pour déterminer le courant de charge max. permis, multiplier le courant nominal de l'appareil par le facteur de température et prendre en compte le facteur de montage en série.

Température ambiante [°C]	0	10	23	40	50	60
Facteur de température	1	1	1	0,95	0,90	0,85

En cas de montage en série, le courant nominal de l'appareil ne peut être que 80 % au maximum ou doit être surdimensionné. En cas d'une température élevée, le seuil d'avertissement du courant de charge "seuil d'avertissement typ. 0,8 x I _N " est réduit par le facteur de température.

Comme protection supplémentaire du circuit de courant de charge, les modules de protection intègrent un élément Fail Safe (fusible interne). L'élément Fail Safe est conçu pour le courant nominal I_N du module de protection respectif ainsi que pour les sections de câbles correspondantes.

5 Montage

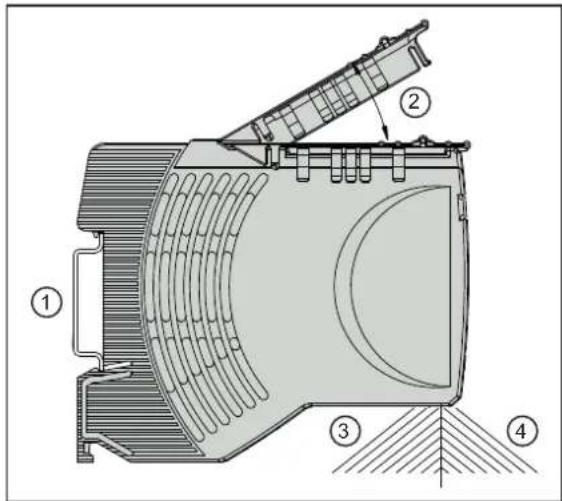

Monter les appareils sur un rail 35 mm.

1 : Rail
2 : Levier de contact
3 : Partie installée
4 : Partie avant

Fig. 1: Exemple module de protection DF12xx

6 Raccordement électrique

Dimensionner les câbles en fonction du courant d'entrée et de sortie.
Insérer les fils directement dans les bornes selon l'étiquette de l'appareil.

Référence Bornes Potentiel Section [mm2]				Longueur à dénuder [mm]
DF11xx 24 V DC	alimentation 0,5...10 18
	0 V 0,14...2,5 8...10
	13-14 normalement ouvert	0,14...2,5 8...10
DF12xx O1 ou O1/O2 sorties courant 0,14...2,5 8...10

Pour déconnecter appuyer sur le poussoir orange à l'aide d'un outil approprié.

Utiliser un tournevis micro d'une largeur de 2 mm pour ouvrir les bornes push-in IO-Link.

Dès que le module d'alimentation est alimenté en tension, l'appareil ferme les contacts sur les bornes 13 et 14. En cas de défaut sur au moins une des voies connectées, l'appareil rouvre les contacts.

6.1 Modules d'alimentation, modules de tension de retour et modules de potentiel

Des modules d'alimentation GND (DF310x) sont utilisés en combinaison avec des modules de potentiel GND (DF311x) pour réduire le câblage.

Afin d'éviter que des modules en aval soit mis hors tension suite à l'ouverture d'un levier de contact, un module de tension de retour (DF3210) peut être utilisé pour assurer que les modules correspondants continuent à être alimentés en tension.

Un module de potentiel LOAD (DF320x) est utilisé pour étendre les sorties des disjoncteurs +24 V DC à d'autres connexions.

7 Eléments de service et d'indication

Fig. 2: Exemple module d'alimentation DF11xx

1 : Etiquette
2 : Bornes push-in sortie de commutation 13/14
3 : Borne push-in 0 V
4 : Borne push-in 24 V DC

1 : Etiquette
2 : Bouton ON/OFF/reset et LED d'état (voie 2)
3 : Bouton ON/OFF/reset et LED d'état (voie 1)
4 : Bornes push-in sorties 1/2

7.1 Modules de protection DF12xx

Les différents états de fonctionnement des modules de protection sont indiqués par la LED d'état.

LED d'état Etat de fonctionnement		Etat sortie de charge
— éteinte Aucune tension d'alimentation, erreur durant l'initialisation ou voie désactivée par bouton			désactivée
verte allumée Voie activée, aucune erreur activée
verte / orange clignotante Seuil d'avertissement du courant de charge atteint activée
orange allumée Surcharge ou court-circuit jusqu'à la désactivation activée
rouge allumée Déclenchement par court-circuit ou surcharge désactivée

Tab. 1: LED d'état modules de protection DF12xx

7.2 Vérification du courant nominal réglé

Seulement pour les modules de protection avec courant nominal réglable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pendant 2 à 5 secondes.
▷ La LED d'état de la voie sélectionnée clignote en rouge 1 x.
La LED d'état clignote en orange rapidement pour afficher le courant nominal réglé puis clignote en rouge 1 x. Le nombre des clignotements en orange correspond au courant nominal réglé en ampères (clignotement en orange 1 x = 1 A ; clignotement en orange 2 x = 2 A ; etc.).
▷ Le courant nominal réglé est ainsi affiché 5 x. Ensuite l'affichage passe en état de fonctionnement actuel.
Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pour quitter le mode de vérification tout de suite.

7.3 Réglage du courant nominal

Seulement pour les modules de protection avec courant nominal réglable.

Appuyer sur le bouton ON/OFF/reset de la voie souhaitée pendant au moins 5 secondes.

La LED d'état de la voie sélectionnée clignote en rouge 1 x.
La LED d'état clignote lentement en vert, maximum 10 x, ensuite 1 x en rouge.

Appuyer sur le bouton ON/OFF/reset de cette voie si la LED signale la valeur souhaitée du courant nominal (après le premier clignotement en vert = 1 A ; après le deuxième clignotement en vert = 2 A ; etc.).

▷ Le courant nominal souhaité est réglé pour cette voie.

▷ L'affichage passe en état de fonctionnement actuel.

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
