DTE904 - Lecteur de code barre IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur RFID compact
Référence	DTE904
Marque	IFM
Fréquence de travail	902-928 MHz
Puissance d'émission typique	25,2 dBm EIRP (331 mW)
Type d'antenne	Rectangulaire
Interfaces de communication	Ethernet (10/100 Mbps), TCP/IP, serveur HTTP
Protocoles supportés	Ethernet TCP/IP, IoT Ethernet
Configuration	Via serveur web intégré
Alimentation en tension	18-36 V DC via connecteur M12 (TBTS)
Raccordement	Connecteur M12 pour alimentation et Ethernet
Indices LED	LED Power (verte), rampe de signalisation (4x jaune), LED bus de terrain (verte/rouge)
Montage	Sur platine via inserts filetés, accessoires optionnels (équerre, dispositif de serrage, barrettes)
Classe de protection	Classe III (CP III)
Température de fonctionnement	Non spécifiée dans la notice, mais usage intérieur
Homologations	Déclaration de conformité UE, voir www.ifm.com
Entretien et nettoyage	Nettoyer avec un nettoyant à vitres pour les optiques, ne pas ouvrir l'appareil
Sécurité	Utiliser uniquement à l'intérieur, éviter les champs électromagnétiques forts, respecter les distances de montage
Réparabilité	Réparation uniquement par le fabricant

FOIRE AUX QUESTIONS - DTE904 IFM

Comment rétablir les réglages usine du DTE904 ?

Déconnectez tous les câbles. Appliquez un shunt entre les broches 2 et 4 du connecteur d'alimentation. Mettez l'appareil sous tension : les LED jaunes clignotent. Dès que la LED 4 clignote à 8 Hz, mettez hors tension, retirez le shunt puis remettez sous tension.

Quelle est la signification des LED sur le DTE904 ?

La LED Power verte indique l'alimentation. La rampe de 4 LED jaunes indique le nombre de TAG détectés (1 à 4+). Les LED LINK/ACT Ethernet indiquent la connexion réseau. Les LED SF et BF (rouge/verte) indiquent l'état du bus de terrain (selon le protocole).

Quels sont les réglages Ethernet par défaut ?

Adresse IP : 192.168.0.79, passerelle : 192.168.0.100, masque : 255.255.255.0, auto-négociation activée, DHCP désactivé. Vous pouvez les modifier via le serveur web.

Comment configurer l'appareil via le serveur web ?

Connectez l'appareil à votre PC via Ethernet. Ouvrez un navigateur et saisissez l'adresse IP par défaut. Accédez à l'interface web pour modifier les paramètres réseau et de lecture/écriture.

Quelles sont les distances minimales entre deux appareils RFID ?

En fonctionnement simultané à pleine puissance : distance latérale >6 m, frontale >10 m. En fonctionnement alterné : >0,3 m dans les deux sens.

Comment monter le DTE904 sur une platine métallique ?

Utilisez les inserts filetés à l'arrière de l'appareil. Raccordez la platine à la terre fonctionnelle pour assurer un bon fonctionnement. Respectez les distances de montage minimales.

Quels types de TAG sont compatibles ?

L'appareil lit et écrit sans contact sur des TAG passifs compatibles avec la technologie RFID UHF (902-928 MHz). Utilisez des TAG adaptés au montage sur métal si nécessaire.

Que faire en cas de défaut matériel (LED rouge fixe) ?

Une LED rouge fixe sur SF indique un défaut interne (température ou matériel). Essayez de redémarrer l'appareil. Si le problème persiste, contactez le fabricant pour réparation.

Comment nettoyer le DTE904 ?

Utilisez un nettoyant à vitres pour nettoyer les optiques de l'appareil. N'ouvrez pas le boîtier. Évitez les produits abrasifs.

L'appareil peut-il être utilisé à l'extérieur ?

Non, l'appareil est conçu pour une utilisation à l'intérieur uniquement. Ne l'exposez pas à l'humidité ou aux températures extrêmes.

MODE D'EMPLOI DTE904 IFM

Notice d'utilisation

appareil RFID compact

DTE801/DTE802/DTE804/DTE805

1 Remarques préliminaires....4

1.1 Symboles utilisés....4
1.2 Avertissements utilisés ....4
1.3 Copyright et marques ....4

2 Consignes de sécurité ....4
3 Fonctionnement et caractéristiques....5
3.1 Configuration via interface Ethernet 6
4 Fourniture 6
5 Fonctionnement....7

5.1 Principe de fonctionnement....7
5.2 Aperçu DTE801 7
5.3 Aperçu DTE802 7
5.4 Aperçu DTE804 8
5.5 Aperçu DTE805 8
5.6 Aperçu DTE901 8
5.7 Aperçu DTE902 9
5.8 Aperçu DTE904 9
5.9 Aperçu DTE905 9
5.10 Aperçu DTE911....10
5.11 Aperçu DTE912....10
5.12 Aperçu DTE914 10
5.13 Aperçu DTE915 11
5.14 Aperçu DTE961 11
5.15 Aperçu DTE962 11
5.16 Aperçu DTE964 12
5.17 Aperçu DTE965 12

6 Montage....12

6.1 Instructions de montage générales 12
6.2 Remarques sur le montage des TAG 13
6.3 Elimination de perturbations 13
6.4 Conception mécanique....14
6.5 Possibilités de montage....14

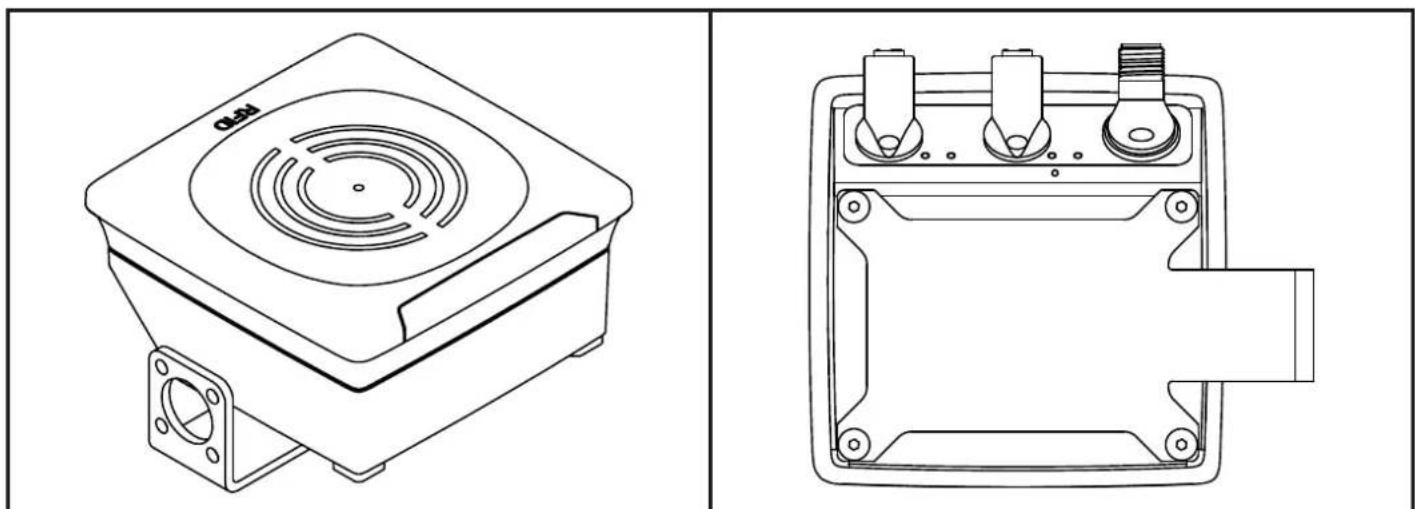

6.5.1 Montage avec l'équerre de fixation E80335 14

6.5.2 Montage avec le dispositif de serrage E80336....14
6.5.3 Montage avec les barrettes de fixation E80337 15

6.6 Distances de montage....16
6.7 Positionnement du TAG....16

7 Raccordement électrique....17

7.1 Alimentation en tension PWR 17
7.2 Ethernet....17

7.2.1 Réglages usine des paramètres Ethernet....18

7.3 Raccordement de la terre fonctionnelle....18
7.3.1 Platine de montage....18

8 Eléments de service et d'indication ....20

8.1 Rétablir les réglages usine ....20
8.2 Indications LED 21

8.2.1 LED Power et rampe de signalisation 21
8.2.2 LED rampe de signalisation....21
8.2.3 LED LINK/ACT ETH 1 / ETH 2 22
8.2.4 Indications LED appareil spéciales....22

8.3 Indications LED DTE8x1/DTE9x1 23

8.3.1 LED SF 23
8.3.2 LED BF 24

8.4 Indications LED DTE8x2/DTE9x2 24

8.4.1 LED Mod (état du module) 24
8.4.2 LED Net (état du réseau)....25

8.5 Indications LED DTE8x4/DTE8x5/DTE9x4/DTE9x5 26

8.5.1 LED SF 26
8.5.2 LED BF 27

9 Maintenance, réparation et élimination....27

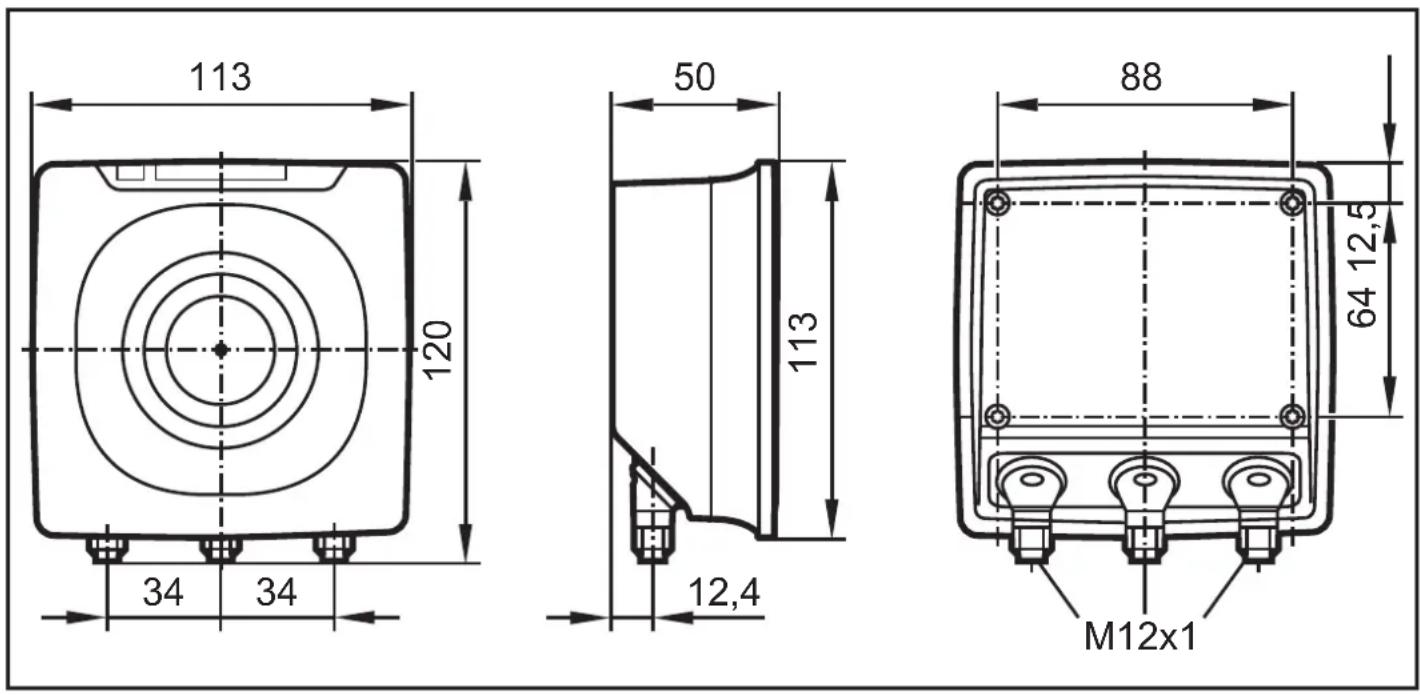

10 Schéma d'encombrement....28
11 Homologations / normes....28

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires → www.ifm.com.

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

1.2 Avertissements utilisés

ATTENTION!

Type et source de danger

Conséquences possibles.

▶ Actions à éviter.
▶ Mesures à prendre.

1.3 Copyright et marques

© Tous droits réservés par ifm electronic gmbh. Cette notice ne doit pas être reproduite ni exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produit, images, sociétés ou d'autres marques sont la propriété des titulaires.

2 Consignes de sécurité

- L'appareil décrit est un composant destiné à être intégré dans un système.

• La sécurité du système est sous la responsabilité de l'installateur.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur

et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace de l'appareil et des câbles contre l'endommagement.
• L'appareil ne doit pas être utilisé à proximité de stations d'essence, de dépôts de carburants, d'usines chimiques ou de lieux où il existe des risques de détonation.
• Ne pas transporter et stocker de gaz, liquides inflammables ou de substances explosives près de l'appareil.
• En cas de problèmes, contacter le fabricant de l'appareil correspondant.
• Sécurité de l'appareil : n'utiliser l'appareil qu'à l'intérieur.

3 Fonctionnement et caractéristiques

L'appareil DTExxx dispose d'un boîtier de contrôle et d'une tête de lecture/écriture et peut

• lire et écrire sans contact des TAG compatibles avec le système,
• DTE8x1/DTE9x1 : communication avec le système de commande via PROFINET IO,

• DTE8x2/DTE9x2 : communication avec le système de commande via Ethernet/IP,

• DTE8x4/DTE9x4 : communication avec le système de commande via Ethernet TCP/IP,

• DTE8x5/DTE9x5 : communication avec le système de commande via protocoles IoT Ethernet
• être configuré via un serveur web.

Exemples d'applications :

• Contrôle du flux de manutention dans des lignes de production
• Gestion de magasin grâce à une détection automatique des produits stockés
• Gestion de récipients, préparation de commandes ou suivi des produits fabriqués

L'appareil ne doit être utilisé que dans les conditions environnantes indiquées dans la fiche technique.

3.1 Configuration via interface Ethernet

• 10 Mbps et 100 Mbps
• TCP/IP - Transport Control Protocol/Internet Protocol
- Fonctionnalité IT : serveur HTTP
• M12, paire torsadée

4 Fourniture

• Apparel DTE RFID compact
- Notice d'emballage en général
- Notice d'emballage homologation radio

L'appareil est livré sans accessoires de montage ni de raccordement.

Contacter ifm electronic en cas de contenu incomplet ou endommagé de la fourniture.

5 Fonctionnement

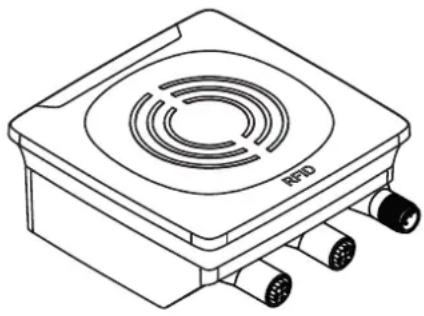

5.1 Principe de fonctionnement

Les TAG sont passifs, c'est-à-dire qu'ils fonctionnent sans pile ; l'énergie nécessaire à leur fonctionnement étant fournie par l'appareil RFID compact.

L'énergie est transférée via une onde électromagnétique. L'antenne du récepteur reçoit cette onde et la convertit en une tension qui alimente en énergie le support de données.

La puissance rayonnée est indiquée en ERP (Effective Radiated Power) pour les appareils DTE80x et en EIRP (Effective Isotropic Radiated Power) pour les DTE90x. La formule suivante permet de convertir la valeur en question :

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE801 Appareil RFID compact DTRUHFE HLRWPNUS04 865-868 MHz Rectangulaire 22,5 dBm ERP (178 mW)

Abb. 1: Aperçu DTE801

5.3 Aperçu DTE802

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE802 Appareil RFID compact DTRUHFE HLRWEIUS04 865-868 MHz Rectangulaire 22,5 dBm ERP (178 mW)

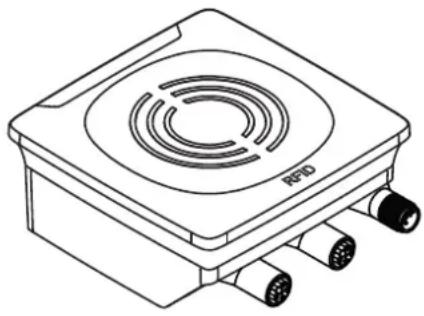

Abb. 2: Aperçu DTE802

5.4 Aperçu DTE804

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE804 Appareil RFID compact DTRUHFE HLRWENUS04 865-868 MHz Rectangulaire 22,5 dBm ERP (178 mW)

Abb. 3: Aperçu DTE804

5.5 Aperçu DTE805

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE805 Appareil RFID compact DTRUHFE HLRWITUS04 865-868 MHz Rectangulaire 22,5 dBm ERP (178 mW)

Abb. 4: Aperçu DTE805

5.6 Aperçu DTE901

	Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :	DTE901 Appareil RFID compact DTRUHFA HLRWPNUS04 902-928 MHz Rectangulaire 25,2 dBm EIRP (331 mW)
Abb. 5: Aperçu DTE901

5.7 Aperçu DTE902

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE902 Appareil RFID compact DTRUHFA HLRWEIUS04 902-928 MHz Rectangulaire 25,2 dBm EIRP (331 mW)

Abb. 6: Aperçu DTE902

FR

5.8 Aperçu DTE904

Référence :Fonction :Désignation :Fréquence de travail :Type :Puissance d'émission typique :

DTE904Appareil RFID compactDTRUHFA HLRWENUS04902-928 MHzRectangulaire25,2 dBm EIRP (331 mW)

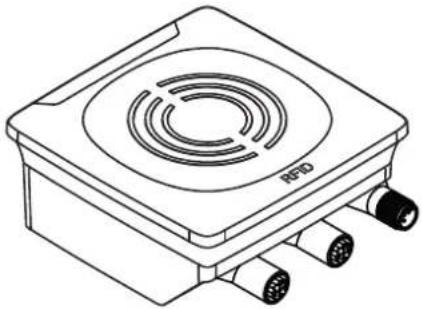

Abb. 7: Aperçu DTE904

5.9 Aperçu DTE905

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE905 Appareil RFID compact DTRUHFA HLRWITUS04 902-928 MHz Rectangulaire 25,2 dBm EIRP (331 mW)

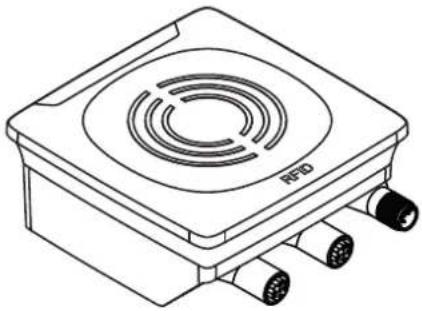

Abb. 8: Aperçu DTE905

5.10 Aperçu DTE911

	Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :	DTE911 Appareil RFID compact DTRUHFA HLRWPNUS04 920–925 MHz Rectangulaire 25,2 dBm EIRP (331 mW)
Abb. 9: Aperçu DTE911

5.11 Aperçu DTE912

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE912 Appareil RFID compact DTRUHFA HLRWEIUS04 920–925 MHz Rectangulaire 25,2 dBm EIRP (331 mW)

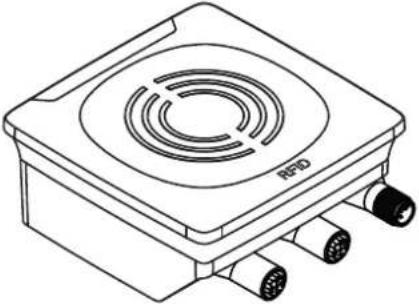

Abb. 10: Aperçu DTE912

5.12 Aperçu DTE914

Référence :Fonction :Désignation :Fréquence de travail :Type :Puissance d'émission typique :

DTE914Appareil RFID compactDTRUHFA HLRWENUS04920–925 MHzRectangulaire25,2 dBm EIRP (331 mW)

Abb. 11: Aperçu DTE914

5.13 Aperçu DTE915

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE915 Appareil RFID compact DTRUHFA HLRWITUS04 920–925 MHz Rectangulaire 25,2 dBm EIRP (331 mW)

Abb. 12: Aperçu DTE915

FR

5.14 Aperçu DTE961

	Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :	DTE961 Appareil RFID compact DTRUHFA HLRWPNUS04 916,8–920,4 MHz Rectangulaire 25,2 dBm EIRP (331 mW)
Abb. 13: Aperçu DTE961

5.15 Aperçu DTE962

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE962 Appareil RFID compact DTRUHFA HLRWEIUS04 916,8–920,4 MHz Rectangulaire 25,2 dBm EIRP (331 mW)

Abb. 14: Aperçu DTE962

5.16 Aperçu DTE964

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE964 Appareil RFID compact DTRUHFA HLRWENUS04 916,8–920,4 MHz Rectangulaire 25,2 dBm EIRP (331 mW)

Référence : Fonction : Désignation : Fréquence de travail : Type : Puissance d'émission typique :

DTE965 Appareil RFID compact DTRUHFA HLRWITUS04 916,8–920,4 MHz Rectangulaire 25,2 dBm EIRP (331 mW)

ATTENTION !Champs électromagnétiques rayonnésL'appareil émet des ondes électromagnétiques UHF. Il remplit les exigences conforme aux valeurs limites pour la population et les employés.► Mettre l'appareil hors tension à proximité des dispositifs médicaux.

6.1 Instructions de montage générales

Des appareils montés l'un à côté de l'autre s'influencent mutuellement s'ils ne sont pas configurés de manière correspondante.

En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appareils RFID compacts.

Le montage d'un appareil en et sur métal réduit la distance lecture / écriture.

A proximité immédiate de sources d'émission HF, par ex. des transformateurs de soudure ou des convertisseurs, le fonctionnement des appareils RFID compacts peut être affecté considérablement.

6.2 Remarques sur le montage des TAG

Pour le montage en et sur métal, il faut utiliser des TAG prévus spécialement à cet effet.

Le TAG doit être positionné dans la zone de la face active (→ „6.4 Conception mécanique“). Pour cela, l'angle d'ouverture et la portée de travail doivent être pris en compte (→ Fiche technique de l'appareil).

L'orientation de l'axe de l'appareil RFID compact doit correspondre à l'axe du TAG.

6.3 Elimination de perturbations

L'appareil émet un champ électromagnétique modulé dans les gammes de fréquences suivantes :

• DTE80x : 865-868 MHz
• DTE90x : 902-928 MHz
• DTE91x: 920–925 MHz
• DTE96x: 916,8–920,4 MHz

Pour éviter de perturber la communication des données, il n'est pas permis de faire fonctionner à proximité d'autres appareils qui génèrent des émissions de rayonnements dans cette bande de fréquences.

▶ Faire fonctionner les appareils en alternance.
▶ Activer/désactiver le champ HF.

Pendant une procédure de lecture ou d'écriture, aucun objet ou personne ne doit se trouver entre l'appareil et un TAG, sous peine de fortement atténuer le champ UHF.

6.4 Conception mécanique

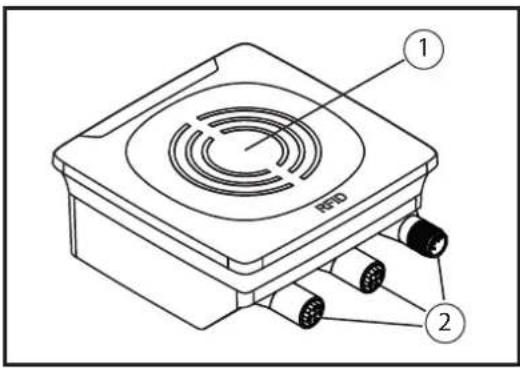

1: Face active
2: Raccord (orientable à 270°)

Abb. 17: conception mécanique

6.5 Possibilités de montage

Pour le montage, les accessoires en option ci-dessous sont disponibles.

L'appareil peut être monté sans ces accessoires. Pour le montage, utiliser les inserts filetés à l'arrière de l'appareil. Les vis nécessaires ne sont pas fournies avec l'appareil.

6.5.1 Montage avec l'équerre de fixation E80335

Abb. 18: Montage avec l'équerre de fixation E80335

6.5.2 Montage avec le dispositif de serrage E80336

Le dispositif de serrage sert à monter l'appareil sur un cylindre de serrage. Les cylindres de serrage suivants peuvent être utilisés :

• E21110 avec une tige de diamètre 12 mm
• E20795 avec une tige de diamètre 14 mm
• E21109 avec une tige de diamètre 14 mm

Abb. 19: Montage avec le dispositif de serrage E80336

6.5.3 Montage avec les barrettes de fixation E80337

Abb. 20: Montage avec les barrettes de fixation E80337

▶ Fixer l'appareil à l'endroit prévu pour le montage avec des vis de fixation.

6.6 Distances de montage

Mode de fonctionnement Distance latérale (A) Distance frontale (B)
Lecture et écriture pour une puissance d'émission de 100 % (fonctionnement simultané)	>6,0 m >10,0 m
Lecture et écriture pour une puissance d'émission de 100 % (fonctionnement alterné)	>0,3 m >0,3 m

6.7 Positionnement du TAG

▶ Orienter le TAG face à l'antenne dans l'axe.

Distance D voir fiche technique

Des TAG peuvent également être lus derrière l'appareil. Si de tels cas se présentent malgré les précautions de montage, le filtre RSSI est recommandé pour leur suppression.

7 Raccordement électrique

ATTENTION !

L'appareil doit être raccordé par un électricien qualifié.

Appareil de la classe de protection III (CP III)

L'alimentation électrique ne doit s'effectuer que via des circuits TBTS.

Avant le raccordement électrique mettre l'installation hors tension.

Pour des longueurs de câble > 30 m, utiliser une protection supplémentaire contre des tenues au choc selon CEI 61000-4-5.

ATTENTION !

L'indice de protection indiqué dans la fiche technique est seulement garanti pour des connecteurs M12 suffisamment serrés.

L'appareil peut être endommagé par des connecteurs M12 insuffisamment serrés.

▶ Visser les connecteurs M12 à l'appareil avec un couple de serrage de 1 à 1,5 Nm.

7.1 Alimentation en tension PWR

▶ Raccorder l'appareil à l'alimentation en tension via un câble de raccordement M12.

Abb. 23: Raccordement des broches alimentation en tension

7.2 Ethernet

▶ Raccorder l'appareil à un PC via un câble de raccordement M12 approprié.

Afin d'assurer un fonctionnement sans problèmes le câble de raccordement M12 doit être blindé.

	Broche Affectation
	1 TD+
	2 RD+
	3 TD-
	4 RD-

Abb. 24: Raccordement des broches raccord bus de terrain

7.2.1 Réglages usine des paramètres Ethernet

Les valeurs suivantes sont préréglées à la livraison :

Paramètres Réglages usine
Adresse IP 192.168.0.79
Adresse passerelle 192.168.0.100
Masque de sous-réseau 255.255.255.0
Autonégociation On
DHCP Off

Les réglages peuvent être modifiés via le serveur web de l'appareil ou via le PC.

7.3 Raccordement de la terre fonctionnelle

Afin d'assurer un fonctionnement sans problèmes l'appareil doit être raccordé à un potentiel électrique de la terre libre de tension extérieure.

7.3.1 Platine de montage

Pour la fixation de l'appareil sur une platine de montage, le raccordement se fait via l'un des 4 boulons de fixation à l'arrière de l'appareil. Noter que la platine doit être raccordée au potentiel électrique de la terre.

8 Eléments de service et d'indication

Abb. 26: Eléments de service et d'indication

①: 1 × LED Power (verte)
4x LED rampe de signalisation (jaune)
2x LED bus de terrain (verte/rouge)
②: Face active

8.1 Rétablir les réglages usine

Les paramètres Ethernet peuvent être remis aux réglages usine. Pour ce faire procéder comme suit :

▶ Déconnecter tous les câbles de l'appareil.

▶ Appliquer un shunt électriquement conducteur entre les broches 2 et 4 sur la prise de raccordement alimentation en tension PWR.

▶ Mettre l'appareil sous tension.

Les LED de la rampe de signalisation (jaunes) s'allument l'une après l'autre. Ensuite, la LED 4 de la rampe de signalisation (jaune) clignote à 8 Hz.

▶ Mettre l'appareil hors tension dès que les LED de la rampe de signalisation (jaunes) clignotent à 8 Hz.

▶ Enlever le shunt.
▶ Mettre l'appareil sous tension.

Les réglages usine sont rétablis.

8.2 Indications LED

Les indications LED suivantes s'appliquent à tous les DTExxx.

8.2.1 LED Power et rampe de signalisation

LED PWR (1x verte)	LED rampe de signalisation (4x jaune)	Etat Remarque
allumée éteinte Alimentation en tension ok 18 V ≤ U			PWR ≤ 36 V
clignote à 2 Hz	éteinte	L'antenne (champ HF) est désactivée
allumée clignote 2 x		TAG lu / écrit avec succès
allumée	clignote rapidement	Erreur lors de la lecture/écriture du TAG

En cas d'intensité importante du signal de réception du TAG, toutes les LED de la rampe de signalisation s'allument (configurable).

L'intensité du signal de réception max. dépend du type de TAG.

8.2.2 LED rampe de signalisation

LEDrampe de signalisationLED 1	LEDrampe de signalisationLED 2	LEDrampe de signalisationLED 3	LEDrampe de signalisationLED 4	Etat
éteinte éteinte éteinte éteinte Aucun TAG détecté
allumée éteinte éteinte éteinte 1 TAG détecté
allumée allumée éteinte éteinte				2 TAG détectés
allumée allumée allumée éteinte				3 TAG détectés
allumée allumée allumée allumée allumée				4 TAG ou plus détectés

8.2.3 LED LINK/ACT ETH 1 / ETH 2

LED verte	LED jaune Etat	Remarque
éteinte éteinte		Aucune connexion à une autre interface Ethernet correspondante	Etat lien « No Link »
allumée éteinte		Connexion à l'interface Ethernet correspondante établie, aucun échange de données	Etat lien « Link », « No traffic »
allumée	clignote sporadiquement	Connexion à l'interface Ethernet correspondante établie, échange de données en cours	Etat lien « Link », « Traffic »

8.2.4 Indications LED appareil spéciales

LED Etat Remarque
LED PWR (verte) alluméeLED rampe de signalisation (jaunes) clignotent à 8 Hz	L'appareil se trouve en mode service « système d'urgence démarré »	Une mise à jour du progiciel est nécessaire et peut être effectuée via le serveur web.
LED PWR (verte) alluméeLED rampe de signalisation (jaunes) clignotent à 8 Hz	Erreur grave, l'appareil doit être retourné	Défaut du matériel ou données permanentes dans l'appareil corrompues
LED PWR (verte) alluméeLes LED de la rampe de signalisation (jaunes) s'allument l'une après l'autre. Ensuite, la LED 4 de la rampe de signalisation (jaune) clignote à 8 Hz.	Rétablissement des réglages d'usine	-

FR

8.3 Indications LED DTE8x1/DTE9x1

Les indications LED suivantes ne s'appliquent qu'aux DTE8x1/DTE9x1.

8.3.1 LED SF

LED rouge	LED verte Etat	Remarque
éteinte éteinte	Pas d'alimentation en tension		Vérifier l'alimentation en tension
éteinte clignote		« Node flash test », généré par le contrôleur PROFINET IO	-
éteinte allumée		Mode de fonctionnement normal	-
clignote éteinte	Défaut au niveau des voies		- Température- Défaut interne
allumée éteinte		Défaut au niveau de l'appareil	Température
clignote clignote	Auto-test		Phase de démarrage de l'appareil

8.3.2 LED BF

LED rouge	LED verte Etat	Remarque
éteinte éteinte	Pas d'alimentation en tension		Vérifier l'alimentation en tension
éteinte clignote		Contrôleur PROFINET IO en mode STOP	-
éteinte allumée		Contrôleur PROFINET IO en mode RUN	-
clignote éteinte		Connexion avec le contrôleur PROFINET IO établie, aucune configuration valable	Vérifier la configuration
allumée éteinte		Aucune connexion avec le contrôleur PROFINET IO	Vérifier la connexion
clignote clignote Auto-test			Phase de démarrage de l'appareil

8.4 Indications LED DTE8x2/DTE9x2

Les indications LED suivantes ne s'appliquent qu'aux DTE8x2/DTE9x2

8.4.1 LED Mod (état du module)

LED rouge	LED verte Etat	Remarque
éteinte éteinte	Pas d'alimentation en tension		Vérifier l'alimentation en tension
éteinte clignote	Disponibilité		L'appareil n'est pas configuré. Il n'y a aucun échange de données :► Vérifier si la connexion avec le scanner Ethernet/IP a été établie.► Vérifier si Configuration Assembly a été paramétré.
éteinte allumée	Fonctionnement normal		Connexion avec le scanner Ethernet/IP établie. L'appareil a été paramétré. L'échange de données est en cours.
clignote éteinte	Erreur légère		Aucune connexion n'a été établie avec le scanner Ethernet/IP :► Vérifier l'alimentation en tension.► Vérifier la configuration d'l'appareil.
allumée éteinte	Erreur grave		Erreur du logiciel /matériel de l'appareil :► Redémarrer l'appareil.> Si l'erreur est toujours présente, envoyer l'appareil au service.
clignote clignote	Auto-test		Phase de démarrage de l'appareil

8.4.2 LED Net (état du réseau)

LED rouge	LED verte Etat	Remarque
éteinte	éteinte	Aucune adresse IP ou aucune alimentation en tension	► Vérifier l'alimentation en tension► Si DHCP est activée, vérifier si un serveur DHCP existe dans le réseau.
éteinte clignote		Pas de connexion	L'appareil a reçu une adresse IP. Une connexion Ethernet/IP n'a pas été établie.► Vérifier la configuration de l'appareil à l'aide du scanner Ethernet/IP.
éteinte allumée	Connex	on établie	Au moins une connexion Ethernet/IP à l'appareil a été établie.
clignote éteinte	Timeout	de la connexion	Un timeout a été trouvé avec une des connexions Ethernet/IP existantes.► Vérifier l'état de la connexion dans le scanner Ethernet/IP.
allumée éteinte	L'adresse	IP existe déjà	La même adresse IP que celle de l'appareil a été trouvé dans le réseau Ethernet/IP.► Activer DHCP.
clignote clignote	Auto-test		Phase de démarrage de l'appareil

8.5 Indications LED DTE8x4/DTE8x5/DTE9x4/DTE9x5

Les indications LED suivantes ne s'appliquent qu'aux DTE8x4/ DTE8x5/DTE9x4/ DTE9x5.

8.5.1 LED SF

LED rouge	LED verte Etat	Remarque
éteinte	éteinte	Pas d'alimentation en tension	Vérifier l'alimentation en tension
éteinte allumée		Mode de fonctionnement normal	-
clignote éteinte	Défaut au niveau des voies		- Température- Défaut interne
allumée éteinte		Défaut au niveau de l'appareil	Température
clignote clignote Auto-test			Phase de démarrage de l'appareil

8.5.2 LED BF

LED rouge	LED verte Etat	Remarque
éteinte éteinte	Pas d'alimentation en tension		Vérifier l'alimentation en tension
éteinte clignote		Connexion au contrôleur hôte établie, il n'y a aucun échange de données	-
éteinte allumée		Connexion au contrôleur hôte établie, l'échange de données est en cours	-
clignote éteinte		Connexion au contrôleur hôte établie, pas de configuration valable	Vérifier la configuration
allumée éteinte		Aucune connexion avec le contrôleur hôte	Vérifier la connexion
clignote clignote Auto-test			Phase de démarrage de l'appareil

9 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures de maintenance et de réparation.

▶ Faire réparer l'appareil uniquement par le fabricant.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
▶ Dégager l'appareil de tout encrassement.
▶ Utiliser un nettoyant à vitres pour nettoyer les optiques.
▶ Ne pas ouvrir l'appareil.

10 Schéma d'encombrement

11 Homologations / normes

La déclaration de conformité UE, homologations et les certificats spécifiques aux pays sont disponibles sur : → www.ifm.com

Remarques relatives à l'homologation : → Notice d'emballage
