Notice de Montage Détecteur électronique de circulation d'air SL analogique
SL520x
FR
Contenu
1 Consignes de sécurité ....2
2 Fonctionnement et caractéristiques....2
3 Function....3
4 Installation....4
4.1 Profondeur d'installation 4
4.2 Alignment....4
4.3 Distances de montage....5
5 Raccordement électrique....5
6 Fonctionnement....5
1 Consignes de sécurité
- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
2 Fonctionnement et caractéristiques
L'anémomètre surveille la vitesse de l'air.
3 Function
L'appareil fournit un signal analogique qui est proportionnel à la vitesse du fluide. Dans l'étendue de mesure le signal analogique est à 1...10 V.

line

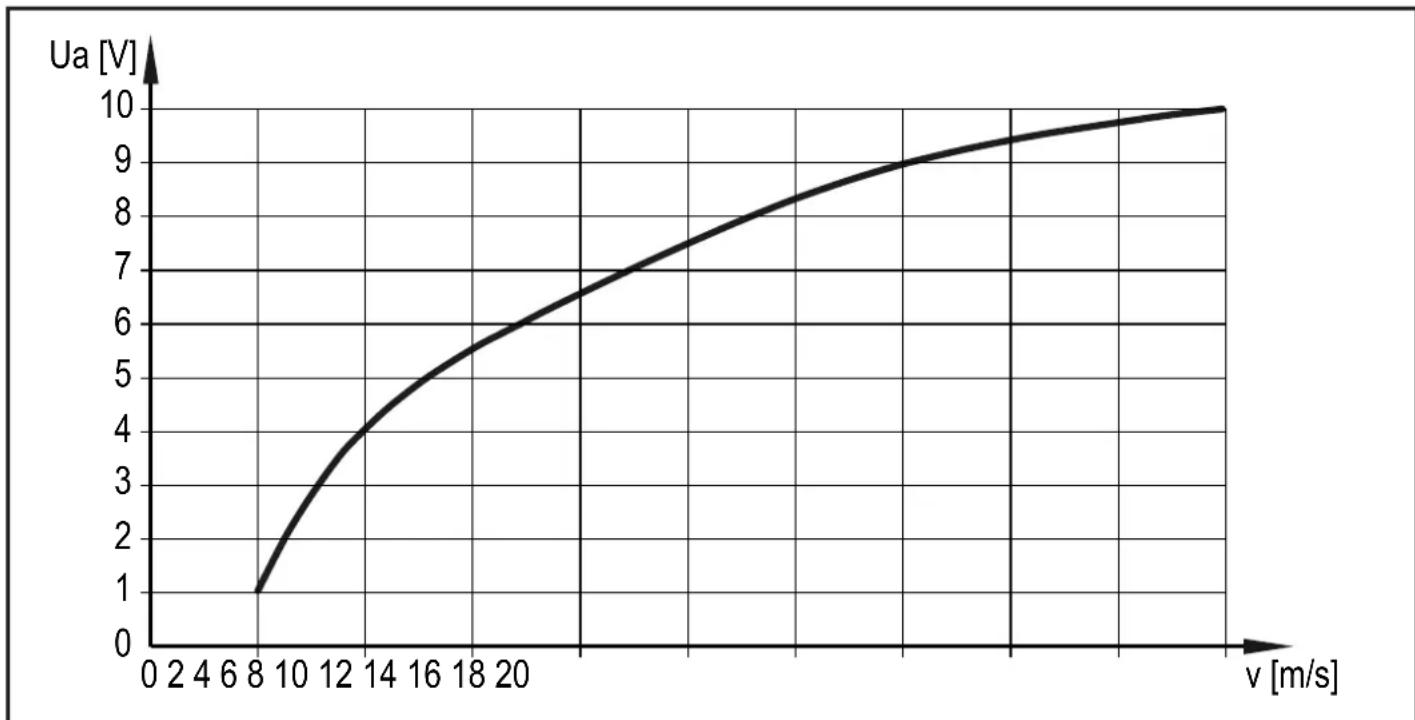

| v [m/s] | Ua [V] | | ------- | ------ | | 8 | 1 | | 10 | 3 | | 12 | 4 | | 14 | 5 | | 16 | 6 | | 18 | 7 | | 20 | 8 | | 22 | 9 | | 24 | 9.5 | | 26 | 10 |Figure 1: Caractéristiques de la sortie analogique de SL5201, SL5202

line

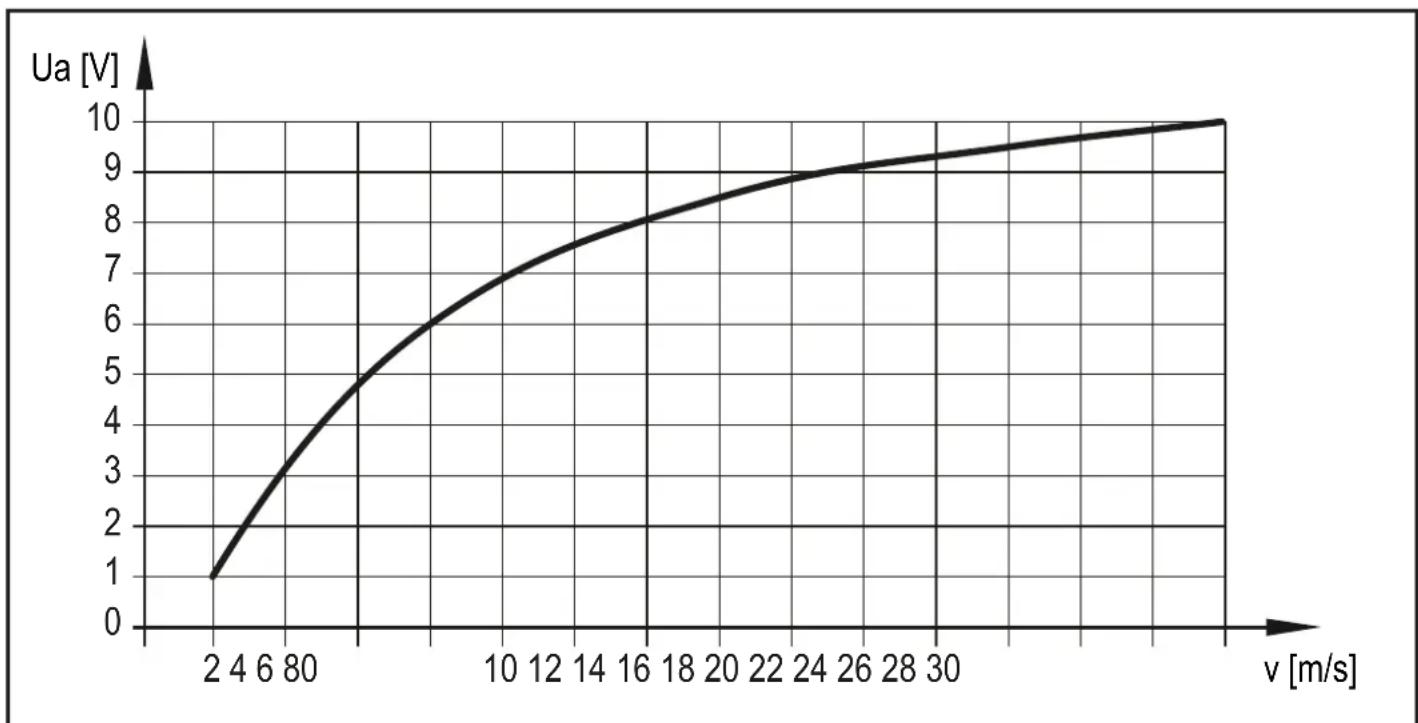

| v [m/s] | Ua [V] | | ------- | ------ | | 2 | 1 | | 4 | 2 | | 6 | 3 | | 80 | 4.5 | | 10 | 6 | | 12 | 7 | | 14 | 7.5 | | 16 | 8 | | 18 | 8.5 | | 20 | 9 | | 22 | 9.2 | | 24 | 9.4 | | 26 | 9.6 | | 28 | 9.7 | | 30 | 9.8 | | 32 | 9.9 | | 34 | 10 |Figure 2: Caractéristiques de la sortie analogique de SL5204
Conditions de référence : tube de 4", longueur droite d'entrée de 1,5 m, température du fluide 20 °C, profondeur d'installation → 4.1.
4 Installation
▶ Installer le contrôleur de débit d'air à l'aide de la bride de fixation livrée. Diamètre du trou de fixation pour l'appareil: 24 mm.
▶ Si l'installation doit être étanche à l'air, employer le joint de garniture livré.
4.1 Profondeur d'installation
La profondeur d'installation est en fonction des dimensions de la canalisation:


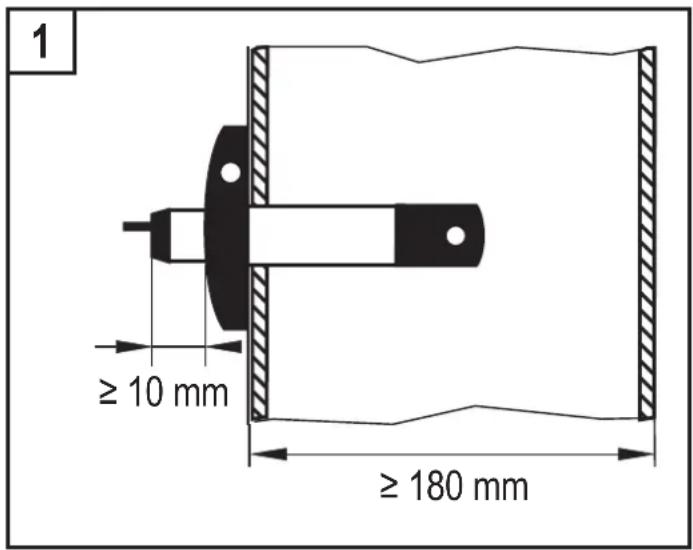

1 ≥ 10 mm ≥ 180 mmFigure 1 : profondeur d'installation maximum Diamètre du tube ou longueur du côté ≥ 180 mm.

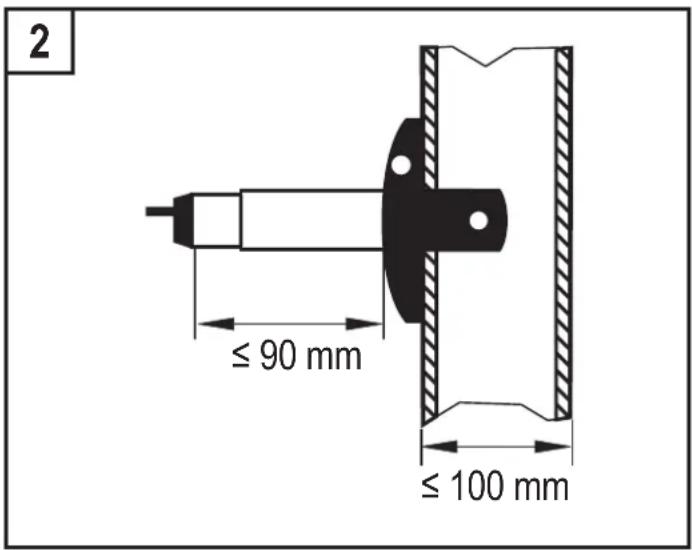

Figure 2 : profondeur d'installation minimum Diamètre du tube ou longueur du côté ≤ 100 mm.
4.2 Alignment
▶ Aligner l'appareil dans le débit d'air: La flèche (1) en relief de l'embout doit être orientée dans le sens de circulation (fig. 3 et 4).
▶ Installation horizontale (fig. 3) : Flèche de marquage (1) doit être en haut.


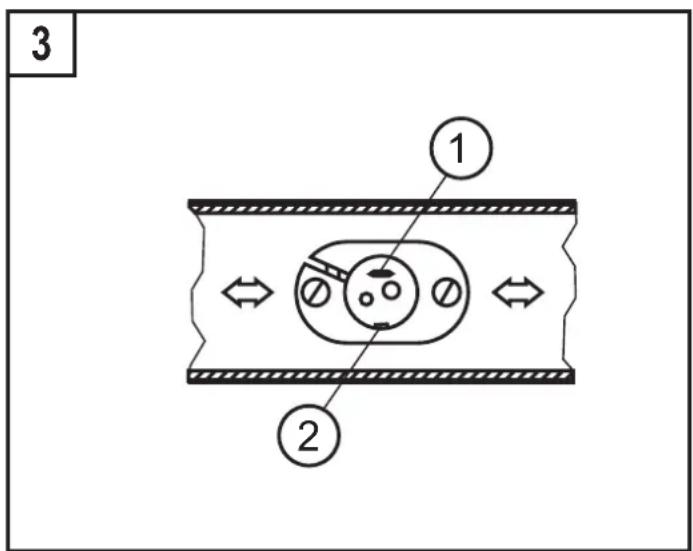

3 1 21 : Marquage ; 2 : LED

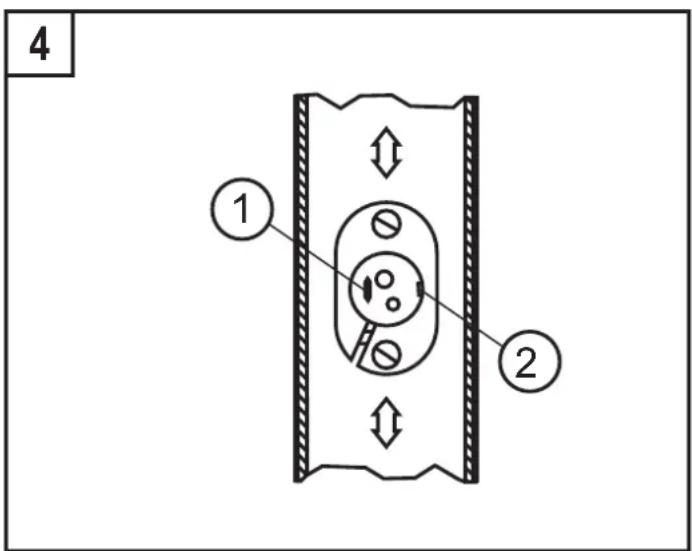

Afin d'éviter un mauvais fonctionnement une distance minimum doit être respectée entre le contrôleur de débit d'air et les coudes, soupapes, etc.


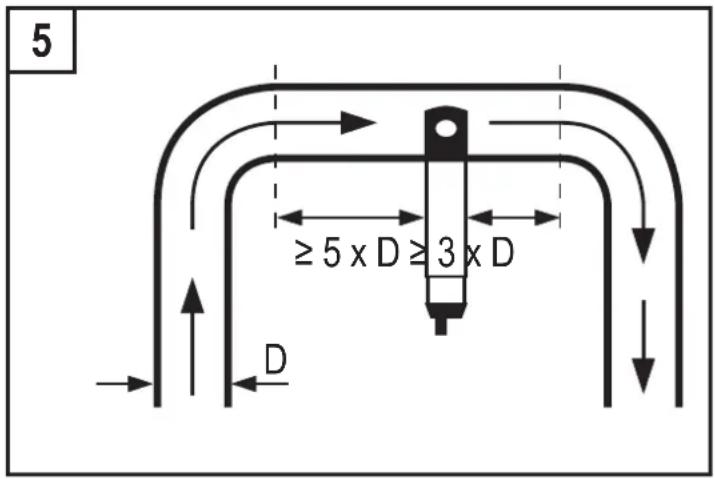

5 ≥ 5 x D ≥ 3 x D D5 Raccordement électrique


L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation pour des appareils jusqu'à 60 V selon EN 50178, SELV, PELV.
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :
BK: noir
BN: brun
BU: bleu
WH: blanc
Couleurs selon DIN EN 60947-5-2

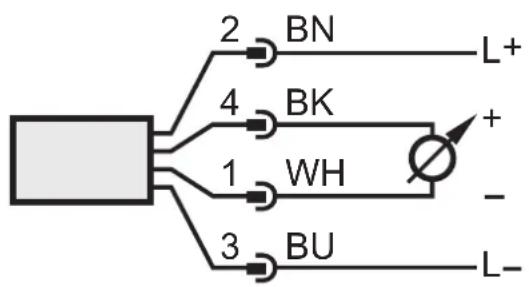

6 Fonctionnement
▶ Vérifier le bon fonctionnement de l'appareil.
La LED verte est allumée si la tension d'alimentation est appliquée.
L'appareil est operationnel env. 90 s après la mise sous tension.
