AL2411 - Contrôleur IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Type de contrôleur	Contrôleur de température et d'humidité
Plage de mesure	0 à 100 % HR (humidité relative), -20 à 60 °C (température)
Précision	± 2 % HR, ± 0,5 °C
Alimentation	24 V DC
Sorties	Sortie analogique et relais
Dimensions	Dimensions compactes pour montage en tableau
Utilisation	Idéal pour les applications industrielles et de bâtiment
Maintenance	Vérification périodique des capteurs recommandée
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations Générales	Produit robuste, conçu pour une utilisation prolongée

FOIRE AUX QUESTIONS - AL2411 IFM

Comment réinitialiser le contrôleur IFM AL2411 ?

Pour réinitialiser le contrôleur IFM AL2411, appuyez et maintenez enfoncé le bouton de réinitialisation situé sur le panneau avant pendant environ 10 secondes jusqu'à ce que l'écran clignote.

Que faire si le contrôleur IFM AL2411 ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le câble d'alimentation est correctement branché et que la source d'alimentation fonctionne. Si le problème persiste, vérifiez les fusibles internes.

Comment configurer les paramètres du contrôleur IFM AL2411 ?

Pour configurer les paramètres, accédez au menu de configuration en appuyant sur le bouton 'Menu'. Utilisez les flèches pour naviguer et le bouton 'OK' pour sélectionner les options souhaitées.

Que faire si le contrôleur IFM AL2411 affiche un code d'erreur ?

Consultez le manuel de l'utilisateur pour identifier le code d'erreur. Chaque code correspond à un problème spécifique, et le manuel fournira des instructions pour le résoudre.

Est-ce que le contrôleur IFM AL2411 est compatible avec d'autres capteurs ?

Oui, le contrôleur IFM AL2411 est conçu pour être compatible avec une variété de capteurs IFM. Vérifiez les spécifications des capteurs pour confirmer la compatibilité.

Comment mettre à jour le firmware du contrôleur IFM AL2411 ?

Téléchargez la dernière version du firmware depuis le site officiel d'IFM. Connectez le contrôleur à un ordinateur via un câble USB et suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Le contrôleur IFM AL2411 émet des bips fréquents, que faire ?

Des bips fréquents peuvent indiquer une alarme ou un avertissement. Vérifiez l'écran pour toute notification ou code d'erreur et référez-vous au manuel pour les actions à entreprendre.

Comment connecter le contrôleur IFM AL2411 à un réseau ?

Utilisez le port Ethernet pour connecter le contrôleur IFM AL2411 à votre réseau local. Assurez-vous que les paramètres réseau sont correctement configurés dans le menu de configuration.

MODE D'EMPLOI AL2411 IFM

1 Remarque préliminaire 3
1.1 Explication des symboles 3
2 Consignes de sécurité 3
3 Fonctionnement et caractéristiques 3
4 Fonction 4
4.1 Communication, paramétrage et évaluation 4

4.1.1 Données IO-Link 4
4.1.2 Visualisation 5
4.1.3 Paramétrage 5

4.2 Entres Tor 5
4.3 Alimentation capteurs 5

5 Montage 6
6 Raccordement electrique 7

7 Raccordement des broches 8
8 Elements de service et d'indication 8
9 Maintenance, réparation et élimination 9

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Explication des symboles

Action à faire

Retour d'information, résultat
Reforence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

L'appareil transmet les états des entrées TOR de type 2 et l'état de l'alimentation capteurs sur IO-Link.

4 Fonction

4.1 Communication, paramétrage et évaluation

4.1.1 Données IO-Link

L'appareil

• transmet les états actuels des entrées TOR cycliquement dans l'octet 0. L'octet 1 n'est pas utilisé et transmet toujours la valeur '0'.
• transmet l'information "court-circuit" (CC) de l'appareil cycliquement dans l'octet 2.
• transmet l'identification du matériel cyclquement dans l'octet 3.
• met l'identification du matériel à disposition pour l'écriture acycliquement (index 688, sous-index 0).

AL2410 (4 DI)

N° de bit 7 6	5 4 3 2 1	0
N° d'octet 0
Affectation 0	0 0 0 X1.3	X1.2 X1.	1 X1.0
N° d'octet 1
Affectation 0	0 0 0 0 0	0 0
N° d'octet 2
Affectation 0	0 0 0 0 0	0 CC1
N° d'octet 3
Affectation identification du matériel

Pour AL2410 les bits de données 4...7 des octets 0 sont transmis avec '0'.

AL2411 (8 DI)

N° de bit 7 6	5 4 3 2 1 0
N° d'octet 0
Affectation X	1.7 X1.6 X1.5 X1.4 X1.3 X1.2 X1.1 X1.0
N° d'octet 1
Affectation 0	0 0 0 0 0 0 0
N° d'octet 2
Affectation 0	0 0 0 0 0	CC2 CC1
N° d'octet 3
Affectation identification du matériel

4.1.2 Visualisation

L'appareil

• indique l'etat actuel d'une entrée (LED jaune).
• indique un fonctionnement correct (LED PWR/FLT verte allumée).
• indique un court-circuit d'une ou de plusieurs alimentations capteurs (LED PWR/FLT rouge allumée).

4.1.3 Paramétrage

Pour le paramétrage IO-Link des listedes de paramétrage spécifique à l'appareil sont disponibles → www.ifm.com

4.2 Entrées TOR

Selon la version l'appareil possède 4 (AL2410) ou 8 (AL2411) entrées TOR (entrées de type 2 selon CEI 61131-2).Toutes les entrées se référent au potentiel de l'alimentation capteurs.

4.3 Alimentation capteurs

Selon la version l'appareil possède 4 (AL2410) ou 8 (AL2411) raccords process en face avant. Chaque raccord process dispose d'une alimentation capteurs conçue pour un courant nominal de 100mA .

La protection courts-circuits est combinée en groupes de 4

• groupe 1: entrées X1.0 - X1.3
• groupe 2: X1.4 - X1.7 (seulement AL2411)

et est donc pour 400mA par groupe.

Ainsi, le courant total du groupe de 4 peut être pris d'un seul raccord process du groupe correspondant.

Longueur de cable max. < 30m

Un court-circuit ou une surcharge n'a aucune influence sur l'alimentation capteurs de l'autre groupe (seulement AL2411). De plus, chaque alimentation capteurs a une protection contre les courts-circuits et les surcharges qui est indiquée via l'allumage de la LED PWR/FLT rouge et l'interface IO-Link.

Le fonctionnement correct est indiqué via l'allumage de la LED PWR/FLT verte. La tension de sortie de l'alimentation capteurs est en proportion linéaire à la tension d'entrée (cable L+ du port IO-Link). La tension peut varier dans la Specification IO-Link (18...30 V).

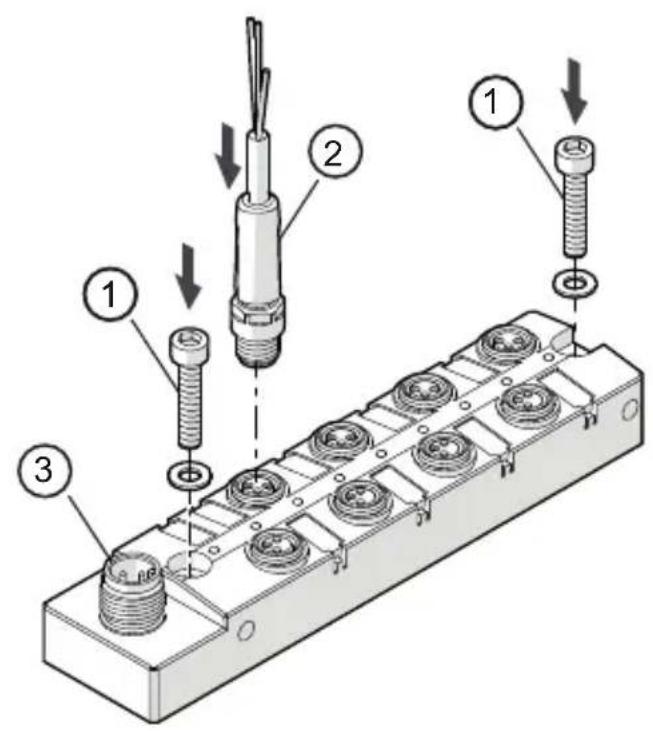

5 Montage

Mettre l'installation hors tension avant le montage.

Pour le montage, désir une surface de montage plane.
Tout le dessous du module doit être en contact avec la surface de montage.

Fixer le module sur la surface de montage avec des vis de montage et des rondelles M4 (1). Couple de serrage 1,2...1,5 Nm.
Raccorder les connecteurs des capteurs aux prises M8. Serrer fermement, couple de serrage recommendé 0,3...0,5 Nm.

Alternatively, le module peut être monté létalement avec deux vis M4, couple de serrage max. 1 Nm.

Afin de garantir l'indice de protection

Couvr les prises non utilisées avec des bouchons de protection fournis. Serrer fermement, couple de serrage recommendé 0,3...0,5 Nm.

FR

1: Vis de montage et rondelles M4 (non fournies). Couple de serrage 1,2...1,5 Nm.
2: Connecteur M8
3: Connecteur M12 (IO-Link)

Prendre en compte le couple de serrage max. du cable de raccordement.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Prévu seulement pour le raccordement aux circuits de classe 2 (cULus class 2).

Mettre l'installation hors tension.

Raccorder le connecteur M12 (IO-Link) à la prise M12. Couple de serrage 0,6...0,8 Nm.
Raccorder l'appareil.

Le port IO-Link doit être raccordé selon la Specification IO-Link. Le courant requis par les appareils dépend de la charge de courant des alimentations capteurs.

Le courant total (AL2410 = 550 mA et AL2411 = 1050 mA) doit être mis à disposition par le maître IO-Link raccordé.

En cas de coupure du cable L+ il est possible que l'appareil soit alimenté via le cable IO-Link. Ceci peut causeur un comportement non désiré du système.

7 Raccordement des broches

Entrées

1: alimentation capteurs +
3 : alimentation capteurs -
4: entree données

Connecteur M12 IO-Link (X1)

1:L+
2:nonutilisede
3:L-
4:C/Q/I/O-Link

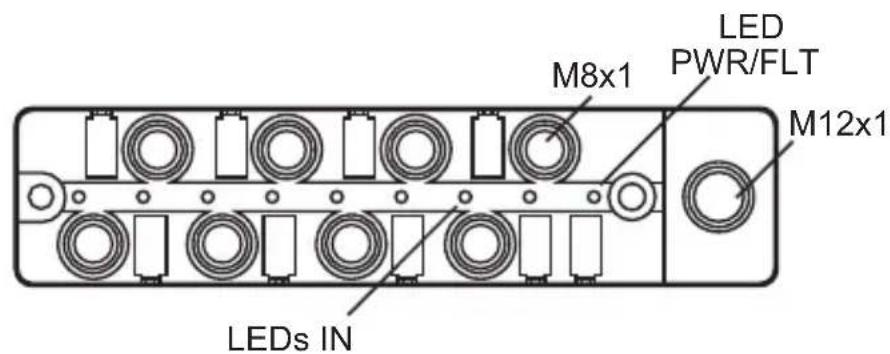

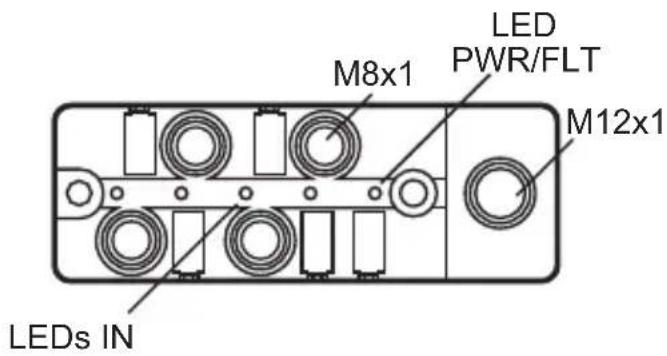

8 Éléments de service et d'indication

FR

LED PWR / FLT verte allumée : tout ok

LED PWR / FLT rouge allumée : court-circuit sur une ou plusieurs alimentation capteurs

LED PWR / FLT éteinte : sous-tension ou système hors tension

LED IN entrée jaune allumée : entrée fournit un signal HIGH de type 2

LED IN entrée jaune éteinte : entrée fournit un signal LOW de type 2

9 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
