| Type de produit | Raccord à souder Aseptoflex Vario |
| Modèle | E30501 |
| Marque | IFM |
| Usage prévu | Montage de capteurs dans des cuves ou systèmes de tuyaux |
| Épaisseur de paroi admissible | Jusqu'à 4 mm |
| Diamètre extérieur | 85 mm (standard pour la gamme) |
| Hauteur de bord | 6 mm (standard) |
| Matériau | Acier inoxydable (compatible alimentaire) |
| Poids | Environ 0,2 kg |
| Alimentation | Aucune (élément mécanique passif) |
| Fonctions principales | Montage étanche de capteurs, adaptation Aseptoflex Vario |
| Entretien et nettoyage | Nettoyage après soudage, test d'étanchéité obligatoire |
| Sécurité | Doit être soudé par personnel qualifié ; risques de brûlures et de pression |
| Pièces détachées | Bouchon à souder E30452, adaptateur de refroidissement E30532, kits de protection meulage E30160/E30161/E30162 |
| Réparabilité | Non réparable ; remplacer le raccord en cas d'endommagement du chanfrein d'étanchéité |
| Informations générales | Conforme aux directives EHEDG et 3A ; documentation complète sur ifm.com |
FOIRE AUX QUESTIONS - E30501 IFM
Quel est le type de raccord pour le modèle E30501 ?
Le modèle E30501 est un raccord à souder standard de la série Aseptoflex Vario, conçu pour des épaisseurs de paroi jusqu'à 4 mm.
Comment souder correctement le raccord IFM E30501 ?

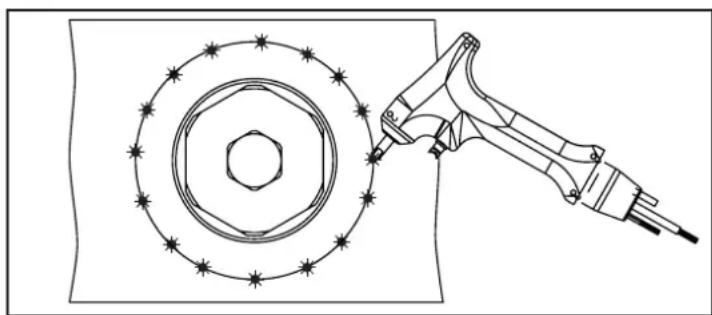

Utilisez le bouchon à souder E30452 ou l'adaptateur de refroidissement E30532 pour dissiper la chaleur. Soudez par segments en croix avec des pauses de refroidissement. Vérifiez que le filetage tourne librement après chaque passe.
Quelle est la procédure de test d'étanchéité après soudage ?
Utilisez l'accessoire E30530 pour injecter de l'air ou du liquide et vérifier l'absence de fuite par l'orifice de fuite. Le diamètre du chanfrein d'étanchéité doit être compris entre 28,05 et 28,4 mm avec une circularité de 0,1 mm.
Quels accessoires sont nécessaires pour le soudage ?

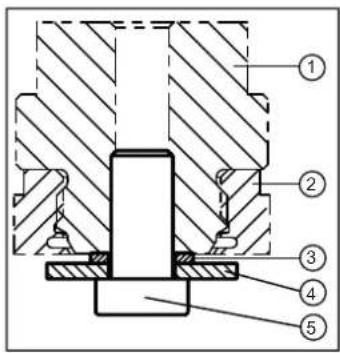

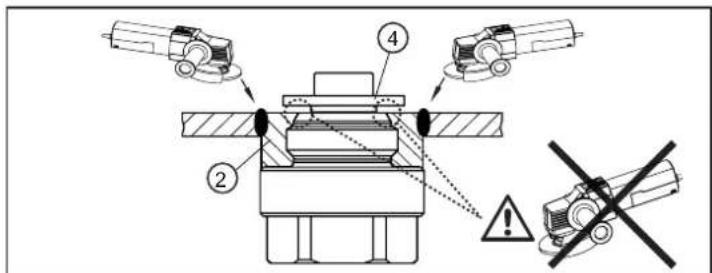

Les accessoires recommandés sont le bouchon à souder E30452 (pour absorption thermique) et l'adaptateur de refroidissement E30532 (pour refroidissement actif). Pour les finitions, utilisez les kits de protection meulage E30160, E30161 ou E30162.

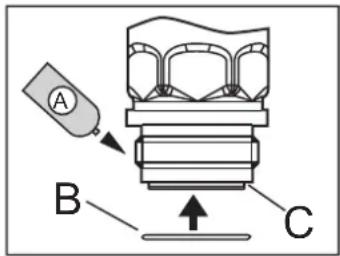

Comment orienter le raccord lors du montage ?
Orientez le repère du raccord selon la position souhaitée de l'affichage du capteur ou de la sortie du câble. Pour les applications aseptiques, l'orifice de fuite doit être positionné au point le plus bas pour un auto-vidange fiable.
Quels sont les risques lors du soudage du raccord ?
Risques de brûlures (température >65°C), de projection de soudure, et de dommages au chanfrein d'étanchéité. Portez des équipements de protection et assurez une aspiration des vapeurs.
Peut-on utiliser le raccord pour des applications aseptiques EHEDG ?
Oui, sous conditions : la surface de contact doit avoir une rugosité Ra < 0,8 μm, le soudage doit suivre les directives EHEDG 9 et 35, et le capteur ne doit pas être monté pendant le soudage.
Comment nettoyer le raccord après soudage ?
Nettoyez les résidus sur le filetage sans endommager le chanfrein d'étanchéité. Utilisez une brosse douce ou un chiffon. Évitez tout produit abrasif qui pourrait rayer la surface.
Que faire si le filetage du raccord est endommagé ?
Ne forcez jamais avec un outil. Vérifiez le filetage et, si nécessaire, remplacez le raccord. Un filetage endommagé compromet l'étanchéité et la fixation du capteur.
Où trouver la notice d'utilisation complète du E30501 ?
La notice est disponible gratuitement au format PDF sur notice-facile.com ou sur le site documentation.ifm.com via le code QR sur l'emballage de l'appareil.
