MODE D'EMPLOI E30157 IFM

Notice d'utilisation

Raccord à souder

pour appareils avec adaptateur Aseptoflex Vario

FR

Contenu

1 Remarques préliminaires....2

1.1 Symboles utilisés....2

2 Consignes de sécurité ....3

3 Fonctionnement et caractéristiques....3

3.1 Remarques de base ....4

4 Montage....5

4.1 Procédure de soudage avec le bouchon à souder....5

4.2 Travail de finition....8

4.2.1 Accessoires pour traitement de la soudure 9

5 Montage du capteur....9

6 Mise en service....9

1 Remarques préliminaires

1.1 Symboles utilisés

▶ Action à effectuer

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Un non-respect peut aboutir à des dysfonctionnements ou des perturbations.

Information

Remarque supplémentaire

Danger de blessures légères, réversibles.

2 Consignes de sécurité

- Le produit fourni est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé.
  • Assurer une protection efficace du produit contre l'endommagement.

3 Fonctionnement et caractéristiques

Le raccord à souder permet le montage de capteurs dans des cuves ou des systèmes de tuyaux.

3.1 Remarques de base

Pour l'emploi en zones aseptiques selon EHEDG et 3A :

• Respecter les directives en vigueur d'EHEDG et 3A.
• S'assurer d'une intégration du raccord dans l'installation selon les préconisations EHEDG ou 3A (observer également les informations de la notice d'utilisation du capteur utilisé).

Conformité 3A seulement en combinaison avec des capteurs homologués selon 3A.

Si la cuve ou la tuyauterie sur laquelle le raccord est installé est soumise à un traitement supplémentaire après le soudage (par ex. par des processus d'enlèvement comme le décapage, le sablage, le microbillage ou par des processus d'application comme la pulvérisation, la peinture etc.) :

• S'assurer que l'intérieur et le chanfrein d'étanchéité du raccord ne sont pas traités ultérieurement ou endommagés.
  Mesure appropriée : utilisation du bouchon à souder ( 4.1).

- L'opération de soudage doit être effectuée par des personnes compétentes.

- Elle doit être effectuée soigneusement selon les règles de l'art.

- Pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas être monté.

- Les surfaces doivent être sans souillure de tout type.

- Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

▶ Respecter les exigences des cahiers des charges, de la pratique courante, des prescriptions, des normes et de la destination d'utilisation ainsi que de l'application.

Elles déterminent la procédure de soudage, le matériau de soudage, le mode et le type de connexion et précisent le chanfrein, la profondeur de soudage et les prescriptions concernant la surface.

4 Montage

Lors de la phase de soudage, le raccord et le bouchon à souder peuvent s'échauffer à plus de 65 °C (149 °F).

Risque de brûlures.

▶ Laisser refroidir le raccord et le bouchon à souder.

4.1 Procédure de soudage avec le bouchon à souder

Respecter les directives et les remarques de base ( 3.1).

• L'opération de soudage doit être adaptée au type de soudage et la performance du dispositif de soudage doit être adaptée à l'épaisseur de la matière à souder.
  • Le raccord ne doit pas se déformer.
• Lors du soudage, éviter une surchauffe du raccord et garantir des phases de refroidissement suffisantes.
• Le chanfrein d'étanchéité du raccord ne doit pas être endommagé par des projections de soudure ou similaire. Avant de commencer le soudage, assurer une protection suffisante du chanfrein d'étanchéité. (→ 3.1).

▶ Percer dans le tuyau ou la paroi de la cuve un trou du diamètre extérieur du raccord.

▶ Remarques de base ( 3.1).

▶ Utiliser un bouchon à souder E30452 (pour la dissipation de chaleur et la protection du chanfrein d'étanchéité) → notice d'utilisation du E30452.

N'utiliser une contre-plaque (A) que si elle peut être retirée après le soudage.

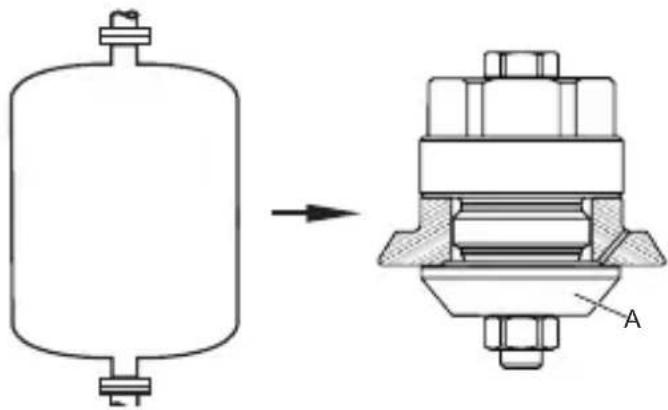

Bouchon à souder sur des cuves :

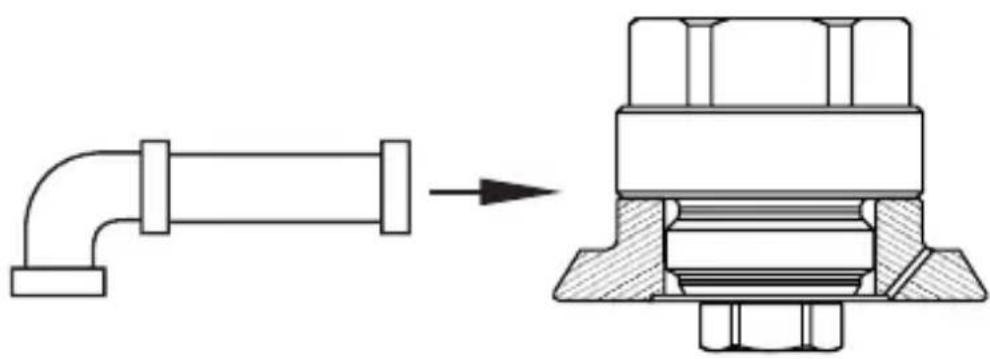

Bouchon à souder sur des tuyaux :

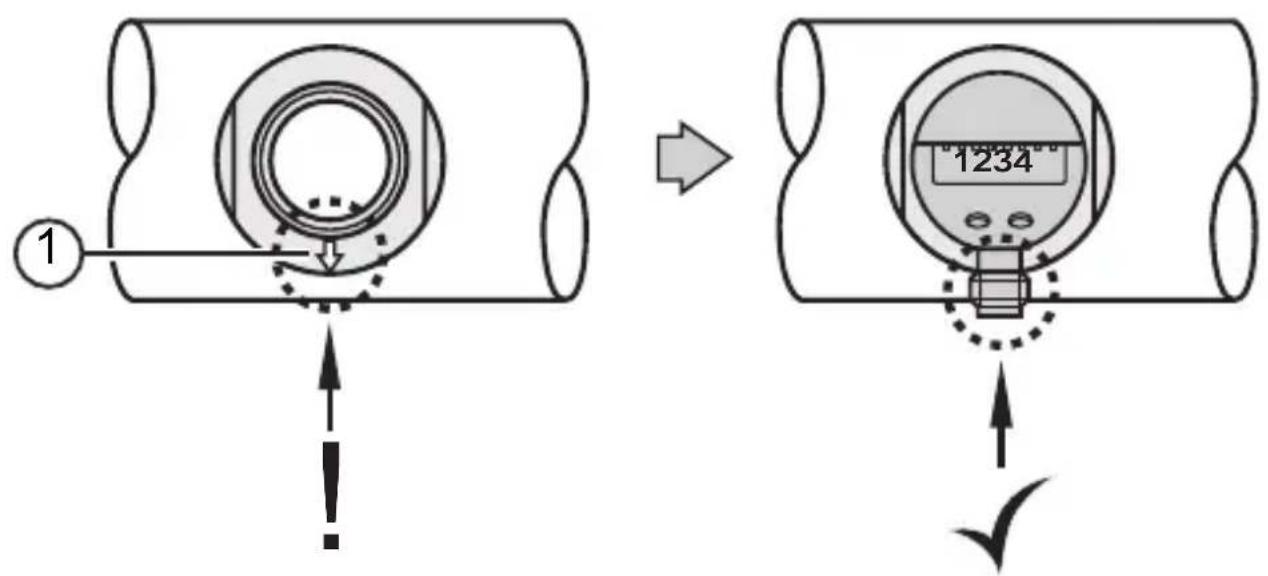

▶ Orientation du raccord : Placer le repère (1) (le marquage peut varier) en fonction de la position souhaitée de l'affichage du capteur une fois vissé.

① → 1234

Raccord avec trous de vidange selon EHEDG et 3A :

Pour une auto-vidange fiable : aligner le raccord avec un seul trou de vidange de sorte que l'orifice se trouve au point le plus bas.

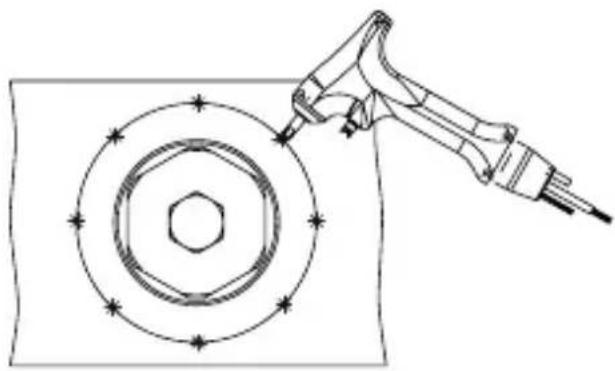

▶ Fixer le raccord avec une force de retenue suffisante en plusieurs points. Appliquer les points de fixation à distance égale en face l’un de l’autre.

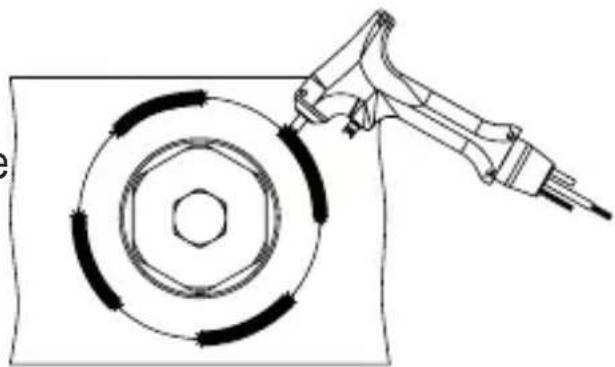

- Appliquer l'une en face de l'autre les soudures entre les points de fixation. - Respecter des pauses suffisantes entre les différentes sections pour éviter que le raccord devienne brûlant ou se déforme en raison d'une surchauffe.

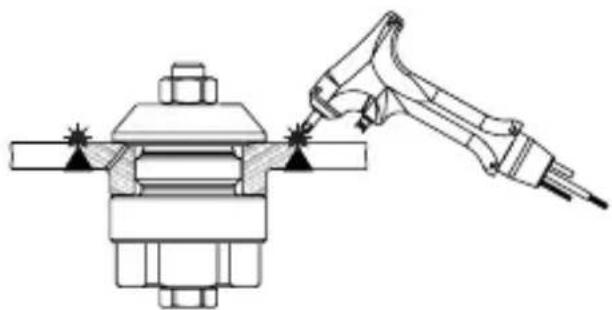

▶ Appliquer la soudure sur le côté intérieur et/ou extérieur de la paroi.

▶ Remarques de base ( 3.1).

▶ Laisser refroidir le raccord et le bouchon à souder.
▶ Retirer le bouchon à souder.
▶ Enlever les résidus du filetage du raccord.

▶ Visser le capteur à la main afin de vérifier la stabilité et la fonctionnalité du filetage. Si le couple de serrage est trop élevé, ne pas utiliser d'outil, mais vérifier le filetage et remplacer le raccord, si nécessaire.

4.2 Travail de finition

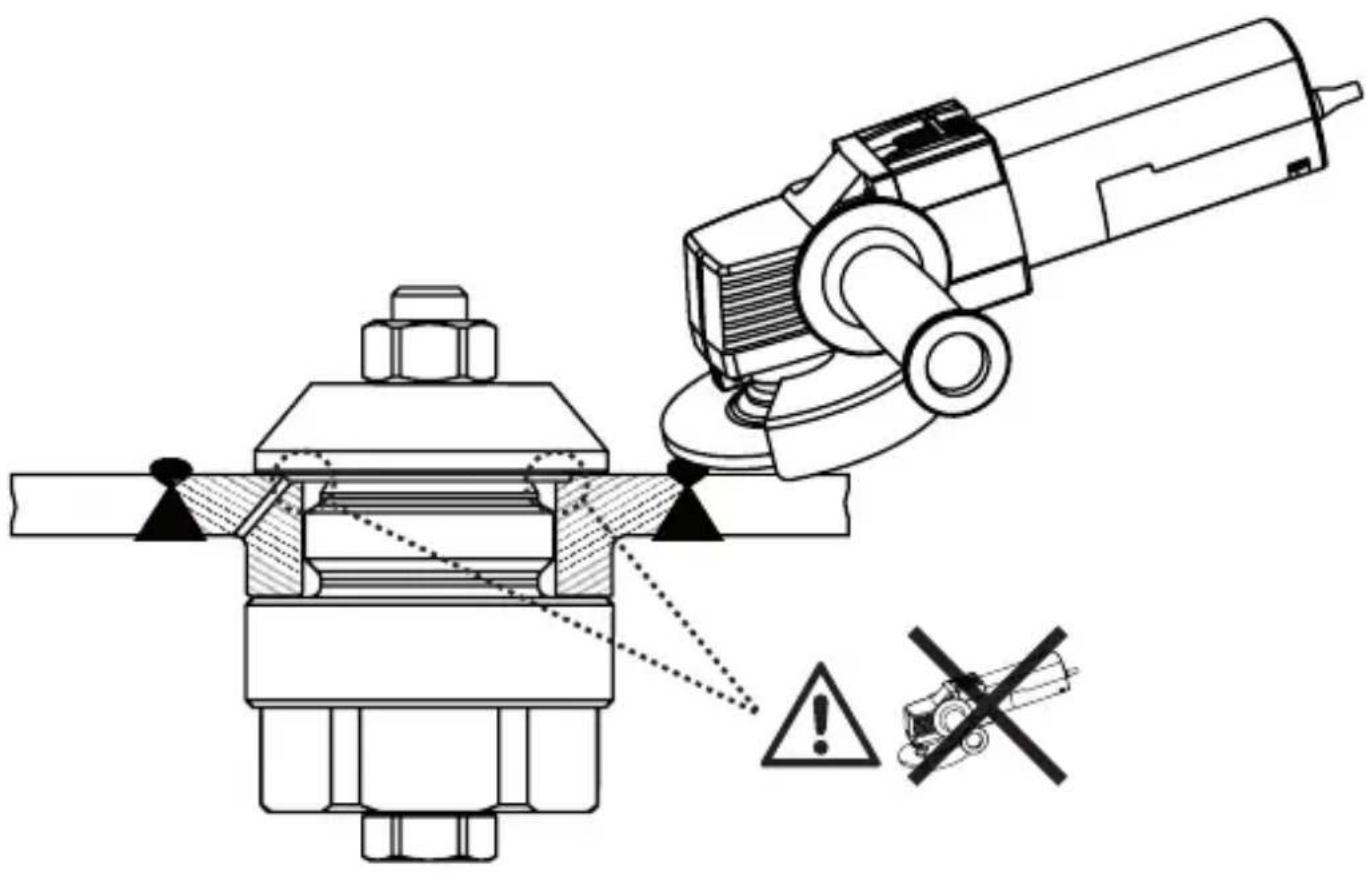

Si un travail de finition de la surface (par ex. affilage ou polissage de la soudure) est nécessaire, tout endommagement du chanfrein d'étanchéité du raccord doit être exclu.

▶ Utiliser un bouchon à souder E30452 ou un dispositif équivalent pour protéger le chanfrein d'étanchéité → notice d'utilisation du E30452.

▶ En cas d'éventuel travail de finition (par ex. affilage ou polissage), retirer prudemment le matériau dans la zone du raccord.

▶ Garder intact le chanfrein d'étanchéité pour l'étanchéité du capteur.

▶ Laisser refroidir le raccord et le bouchon à souder.
▶ Retirer le bouchon à souder.
▶ Enlever les résidus du filetage du raccord.

▶ Visser le capteur à la main afin de vérifier la stabilité et la fonctionnalité du filetage. Si le couple de serrage est trop élevé, ne pas utiliser d'outil, mais vérifier le filetage et remplacer le raccord, si nécessaire.

4.2.1 Accessoires pour traitement de la soudure

En cas de traitement de la soudure : Utiliser l'accessoire E30160 comme protection du chanfrein d'étanchéité → Notice d'utilisation E30160.

5 Montage du capteur

Pour le montage, une pâte lubrifiante est nécessaire. Elle doit être appropriée et homologuée pour l'application et compatible avec les élastomères utilisés (par ex. joint torique).

Le raccord est livré avec joint torique EPDM. D'autres joints sont disponibles comme accessoires : joint torique FKM, référence E30123.

▶ Enlever les emballages protecteurs juste avant le montage.
▶ Assurer la propreté des zones d'étanchéité.

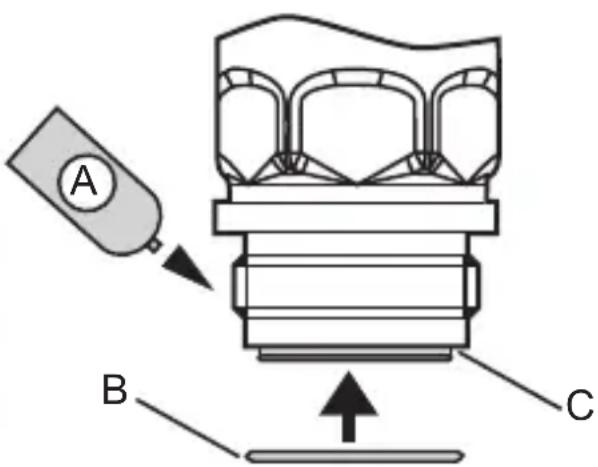

▶ Poser le joint d'étanchéité (B) dans la rainure (C) du capteur.
▶ Utiliser la pâte lubrifiante (A) avec modération et l'appliquer sur les parties filetées.

A B C

▶ Serrer l'appareil jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. d'env. 35 Nm).

Un serrage trop fort peut affecter l'effet d'étanchéité.

En cas d'endommagement de la zone d'étanchéité : remplacer le raccord.

6 Mise en service

▶ Avant la mise en service contrôler l'étanchéité de la cuve ou du tuyau.
Procéder à un essai de pression avec le capteur ou les bouchons vissés.
▶ Mise en service du capteur : → Notice d'utilisation du capteur.

Plus d'informations sur www.ifm.com
