Type de produit	Bouchon à souder pour adaptateurs Aseptoflex-Vario
Marque	IFM
Modèle	E30452
Usage prévu	Absorber l'énergie thermique et stabiliser le raccord lors du soudage
Matériau	Acier (estimation)
Dimensions du filetage	Taraudage M12, vis de fixation M10
Poids	Environ 0,2 kg (estimation)
Température maximale	Supérieure à 65 °C pendant le soudage
Couple de serrage max.	20 Nm
Montage	Sur platines, cuves, tuyaux ou raccords inline
Accessoires inclus	Bouchon à souder, vis de fixation M10, contreplaque, écrou M10
Entretien	Vérifier l'intégrité du filetage et du chanfrein d'étanchéité après chaque soudure
Nettoyage	Laisser refroidir avant toute intervention
Consignes de sécurité	Risque de brûlures – laisser refroidir les composants
Élimination	Recyclage selon les règlements nationaux
Documents associés	Notices E30160, E30161, E30162 (accessoires)

FOIRE AUX QUESTIONS - E30452 IFM

Quel est l'usage principal du bouchon à souder IFM E30452 ?

Le bouchon à souder absorbe l'énergie thermique lors du soudage et stabilise le raccord, notamment pour les adaptateurs Aseptoflex-Vario.

Quels sont les risques de sécurité lors de l'utilisation ?

Les composants peuvent chauffer à plus de 65 °C. Risque de brûlures : laisser refroidir avant de toucher.

Comment monter le bouchon à souder sur une cuve ?

Visser le bouchon à souder dans le raccord à souder, positionner la contreplaque sous le raccord, insérer la vis de fixation et serrer avec un écrou (couple max. 20 Nm).

Quels outils sont nécessaires pour le montage ?

Une clé de 19 mm pour la vis M10 et une clé pour l'écrou M10 ou M12 selon la configuration.

Peut-on utiliser le bouchon à souder sur des tuyaux ?

Oui, il est adapté pour les tuyaux et raccords inline. Il faut visser une vis M12 par le bas pour éviter la fuite de gaz de protection.

Que faire après chaque couche de soudure ?

Vérifier que le filetage du raccord à souder tourne facilement après refroidissement. Retirer ensuite le bouchon et inspecter le filetage et le chanfrein d'étanchéité.

Le bouchon à souder est-il réutilisable ?

Oui, tant qu'il n'est pas endommagé. Remplacer le raccord à souder s'il est endommagé.

Quels accessoires sont disponibles pour la finition de soudure ?

Les notices d'utilisation E30160, E30161 et E30162 décrivent des accessoires pour l'affilage ou le polissage, en évitant d'endommager le chanfrein d'étanchéité.

Comment éliminer le produit en fin de vie ?

Suivre les règlements nationaux pour une élimination écologique. Le produit est majoritairement métallique et peut être recyclé.

Où trouver la notice complète du E30452 ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Un code QR sur l'appareil ou l'emballage donne également accès aux informations.

MODE D'EMPLOI E30452 IFM

Notice d'utilisation

Bouchon à souder pour adaptateurs Aseptoflex-Vario

E30452

FR

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3

2 Consignes de sécurité. 4
3 Usage prévu 5

4 Montage 6

4.1 Utilisation sur des platines de montage et des cuves 6
4.2 Utilisation sur des tuyaux et des raccords inline 7
4.3 Plus d'accessoires pour le traitement de la soudure 8

5 Elimination 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

ATTENTION

Avertissement de dommages corporels

Danger de blessures legères, réversibles.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.

3 Usage prévu

Le bouchon à souder absorbe l'énergie thermique lors de l'opération de soudage et contribue à stabiliser le raccord.

4 Montage

Ces accessoires ne peuvent etre remplacés que par des mesures plus efficaces telles que des mandrins à refroidissement interne de même géométrie, dans la mesure ou le chanfrein d'étanchéité est certes protégé mais n'est pas influencé négativement par l'accessoire lui-même et ses forces de montage.

ATTENTION

Lors de l'opération de soudage, le raccord, le matériel environnant et le bouchon à souder peuvent s'échauffer à plus de 65^ (149 °F).

Risque de brûlures.
Laisser refroidir tous les composants.

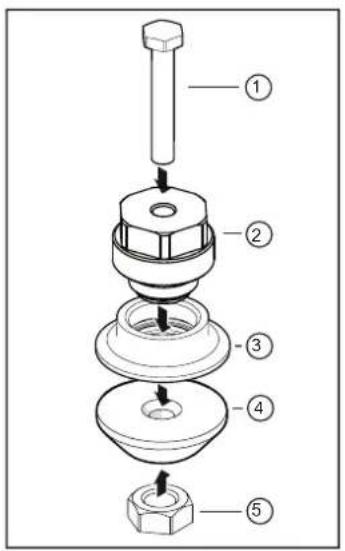

1:Vis de fixation M10 (cote sur plat 19 mm)
2:Bouchon a souder avec taraudage M12
3: Raccord à souder en option pour les applications sur cuve
4: Contreplaque avec trou traversant pour vis de fixation (1)
5:Ecrou M10

4.1 Utilisation sur des platines de montage et des cuves

Le bouchon à souder (dans les tuyaux) et la contreplaque supplémentaire (dans les cuves, si accessible de l'intérieur) doivent être utilisés.

Ces accessoires ne peuvent etre remplacés que par des mesures plus efficaces telles que des mandrins à refroidissement interne de même géométrie, dans la mesure ou le chanfrein d'étanchéité est certes protégé mais n'est pas influencé négativement par l'accessoire lui-même et ses forces de montage.

Visser à la main le bouchon à souder (2) dans le raccord à souder (3).
Positionner la contreplaque (4) avec son trou traversant en dessous du raccord à souder (3).
Introduire la vis de fixation (1) par le haut à travers le bouchon à souder visse (2) avec le raccord (3) et la contreplaque (4) et la visser avec l'écrou (5) à l'aide d'une clé. Couple de serrage max. 20 Nm.
Introduire le gaz de formation des deux cots, conformement à l'etat de la technique, de manière à ce que le cordon de soudure soit séparé de l'atmosphère ou de l'influence de l'oxygène.
Effectuer l'opération de soudage Notice de montage Raccord à souder.
Aprese chaque couche de soudure, y compris la phase de refroidissement, vérifier que le filage du raccord a souder tourne facilement.

Une fois terminé,retirer tous les composants du raccord à souder.
Remplacer le raccord à souder s'il est endommagé.

1:Vis de fixation M10 (cote sur plat 19 mm)
2:Bouchon a souder avec taraudage M12
3:Raccorda souder
4: Contreplaque avec trou traversant pour la vis de fixation (1)
5:Ecrou M12

4.2 Utilisation sur des tuyaux et des raccords inline

Visser la vis (2) sur le bouchon à souder (1) par le bas pour éviter l'échépendement du gaz de protection.
Visser à la main le bouchon à souder (1) dans le raccord à souder (3).
Effectuer l'opération de soudage Notice de montage Raccord à souder.
Aprees chaque couche de soudure, y compris la phase de refroidissement, vérifier que le filtag du raccord a souder tourne facilement.
Apre's la phase de refroidissement, retirer les composants du bouchon a souder du raccord a souder et vérifier l'integrite du fileage et du chanfrein d'etanchete.
Remplacer le raccord à souder s'il est endommagé.

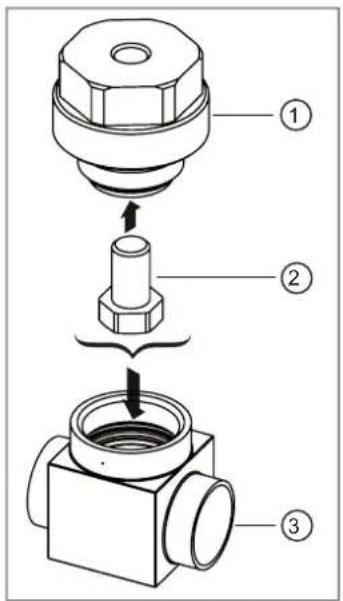

1: Bouchon à souder avec taraudage M12
2:Vis M12
3: Raccord inline / raccord à souder sur le tuyau ou la manchette du tuyau

4.3 Plus d'accessoires pour le traitement de la soudure

Si un travail de finition de la surface (par ex. affilage ou polissage de la soudure) est nécessaire, tout endommagement du chanfrein d'étanchéité et de la zone de transition du raccord à souder doit être exclu.

→Notice d'utilisation E30160
→Notice d'utilisation E30161
→Notice d'utilisation E30162

5 Elimination

S'assurer d'une élimination ecologique du produit ou les composants après l'utilisation selon les règlements nationaux en vigueur.
