Type de produit	Capteur de débit
Marque	IFM
Modèle	SBN257
Catégorie	Capteur de débit mécatronique
Dimensions	Environ 100 mm de long, diamètre 30 mm (tête orientable 360°)
Poids	Environ 200 g
Alimentation	18...30 V DC, selon EN 50178, TBTS/TBTP
Plage de mesure du débit	0.5...100 l/min (eau), selon fluide et configuration
Plage de mesure de la température	-25...80 °C (fluide)
Sorties	2 sorties configurables : commutation (PNP/NPN), analogique 4...20 mA, fréquence, IO-Link
Interface de communication	IO-Link (bidirectionnel)
Principe de mesure	Pression différentielle
Matériaux en contact avec le fluide	Acier inoxydable 1.4301, PEEK, FKM
Indice de protection	IP67
Pression maximale	50 bar
Fonctions principales	Surveillance de débit et température, commutation hystérésis/fenêtre, sortie analogique proportionnelle, signal fréquence, changement de couleur d'affichage
Affichage	Alphanumérique 4 digits, 3 LED, couleur réglable (rouge/vert)
Montage	En ligne, sens de débit (flèche), tête orientable 360°, distances minimales (≥30 mm ferromagnétique, ≥500 mm champ)
Raccordement électrique	Connecteur M12x1, 4 broches (BK, BN, BU, WH selon DIN EN 60947-5-2)
Entretien et nettoyage	Aucun entretien spécifique ; nettoyer l'extérieur avec un chiffon doux si nécessaire. En cas d'eau sale, montage horizontal recommandé.
Sécurité	Installation par personnel qualifié ; respecter les consignes de pression et température ; utiliser une protection contre les fluides jaillissants.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; en cas de défaut, remplacer l'appareil (codes d'erreur SC, Err, IOE.n).
Informations générales	Notice complète et données techniques détaillées sur www.ifm.com

FOIRE AUX QUESTIONS - SBN257 IFM

Comment réinitialiser les réglages usine du capteur SBN257 ?

Dans le menu EF, sélectionnez rES. Appuyez sur [●], puis maintenez [▲] ou [▼] jusqu'à affichage de ----. Appuyez brièvement sur [●] pour confirmer. Notez vos réglages avant la réinitialisation.

Comment configurer une sortie de commutation avec fonction hystérésis pour le débit ?

Dans le menu CFG, réglez SEL1 sur FLOW et ou1 sur Hno (normalement ouvert) ou Hnc (normalement fermé). Ensuite, dans le menu principal, définissez SP1 (seuil haut) et rP1 (seuil bas).

Que signifie le message d'erreur 'SC1' sur l'affichage ?

SC1 indique un court-circuit sur la sortie OUT1. La LED1 clignote. Vérifiez le câblage et l'absence de court-circuit. Si persiste, l'appareil peut être défectueux.

Comment changer la couleur de l'affichage ?

Dans le menu DIS, sélectionnez coLr. Choisissez parmi : rEd (rouge permanent), GrEn (vert permanent), r1ou (rouge si OUT1 commutée), G1ou (vert si OUT1 commutée), etc. Voir section 4.5 de la notice.

Puis-je utiliser le capteur avec des fluides contenant du glycol ?

Oui, le capteur est conçu pour des liquides comme l'eau, les solutions avec glycol, les huiles industrielles et les lubrifiants. Vérifiez la compatibilité des matériaux (acier inoxydable, PEEK, FKM) avec votre fluide.

Quelle est la plage du signal analogique de sortie ?

La sortie analogique délivre un signal 4...20 mA proportionnel au débit ou à la température. En cas d'erreur, le signal peut passer à la valeur minimale (3.5 mA) ou maximale (21 mA) selon le réglage FOU.

Comment verrouiller le clavier pour éviter une modification accidentelle ?

En mode RUN, appuyez simultanément sur [▲] et [▼] pendant 10 secondes jusqu'à affichage de Loc. Pour déverrouiller, répétez l'opération jusqu'à uLoc.

Quelle est la pression maximale admissible ?

La pression maximale admissible est de 50 bar. Ne pas dépasser cette valeur pour éviter des dommages matériels ou corporels.

Comment monter le capteur en cas d'eau sale ?

En cas d'eau sale, un montage horizontal est recommandé. Respectez un angle d'inclinaison vers l'axe horizontal. Pour l'eau propre, un montage vertical est possible.

Comment lire les valeurs min/max de température ?

Dans le menu MEM, sélectionnez Hi.T (température maximale) ou Lo.T (température minimale). Pour effacer la mémoire, appuyez sur [●], maintenez [▲] ou [▼] jusqu'à ----, puis appuyez sur [●].

MODE D'EMPLOI SBN257 IFM

Notice d'utilisation
Capteur de début mécatronique

SBY2xx

SBG2xx

SBN2xx

SB0524

FR

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4

2 Consignes de sécurité 4

3 Fonctionnement et caractéristiques 5

4 Fonction 5

4.1 Fonction de commutation 6
4.2 Fonction analogue 7

4.2.1 Surveillance du début 7
4.2.2 Surveillance de la température 8

4.3 Sortie frquence 9
4.4 IO-Link 9
4.5 Changement de couleur affichage (coLr) 10

5 Montage. 11
5.1 Montage en cas d'eau sale 12
6 Raccordement electrique. 12

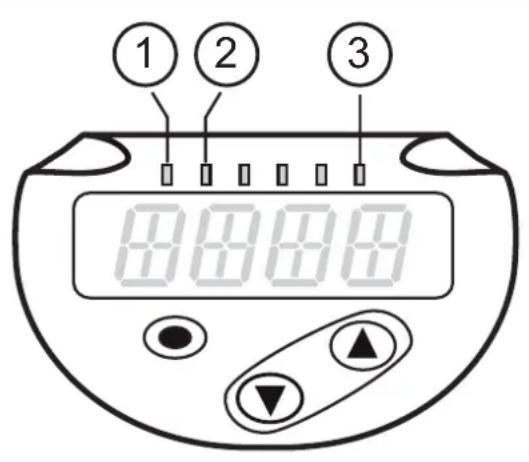

7 Elements de service et de visualisation 14
8 Menu 15

8.1 Affichage de la valeur process (RUN) et menu principal 15

8.1.1 Explication du menu principal 16

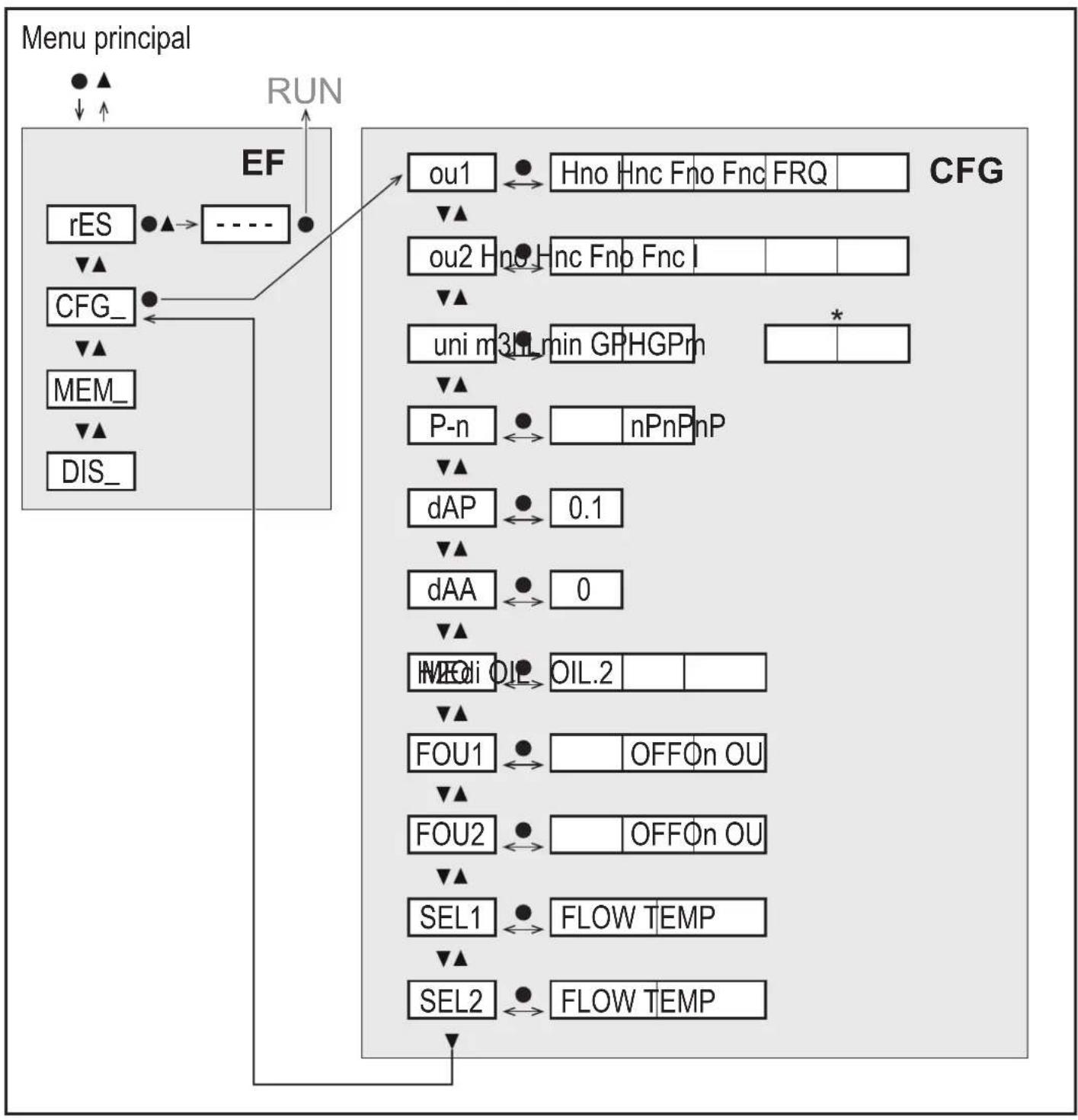

8.2 Fonctions etendues - Reglages de base 17
8.2.1 Explication réglages de base (CFG) 18

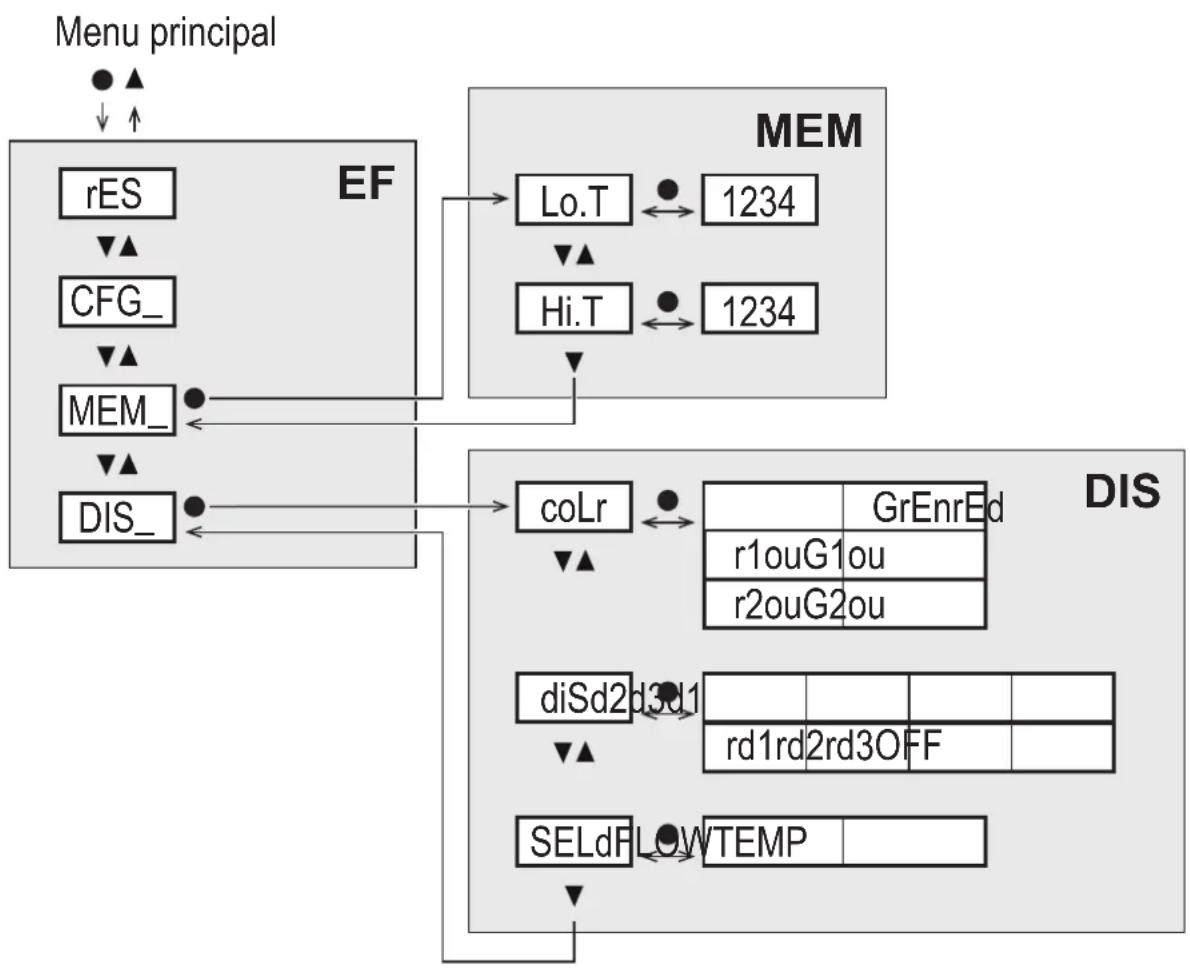

8.3 Fonctions etendues - Mémoire min/max - Affichage 19

8.3.1 Explication mémoire min/max (MEM) 19
8.3.2 Explication fonction affichage (DIS) 19

9 Paramétrage 20

9.1 Paramétrage général 20

9.1.1 Sélectionner sous-menu 20
9.1.2 Quitter le paramétrage ou le niveau de menu 20
9.1.3 Passage à l'affichage de la valeur process (mode RUN) 21
9.1.4 Verrouillage / déverrouillage 21
9.1.5 Timeout 21

9.2 Réglages pour le contrôle de la surveillance du début 22

9.2.1 Réglages pour la surveillance des valeurs limites avec OUT1 / fonction hystérisis 22
9.2.2 Réglages pour la surveillance des valeurs limites avec OUT1 / fonction fenêtre 22
9.2.3 Contrôle des valeurs limites avec OUT2 / fonction hystérésis 22
9.2.4 Contrôle des valeurs limites avec OUT2 / fonction fenêtre 23
9.2.5 Configuration de la sortie analogue pour le début 23
9.2.6 Configuration du signal fréquence pour le débit 23

9.3 Reglages pour la surveillance de température 23

9.3.1 Réglages pour la surveillance des valeurs limites avec OUT1 / fonction hysteresis 23
9.3.2 Réglages pour la surveillance des valeurs limites avec OUT1 / fonction fenêtre 24
9.3.3 Contrôle des valeurs limites avec OUT2 / fonction hysteresis 24
9.3.4 Contrôle des valeurs limites avec OUT2 / fonction fenêtre 24
9.3.5 Configuration de la sortie analogue pour la température 24
9.3.6 Configuration du signal fréquence pour la température 25

9.4 Reglages par l'utilisateur (option) 25

9.4.1 Réglage de l'unité de mesure standard pour le débit 25
9.4.2 Configuration de l'affichage standard 25
9.4.3 Configuration du changement de couleur de l'affichage 26
9.4.4 Réglage de l'amortissement pour la sortie de commutation.........26
9.4.5 Réglage de l'amortissement pour la sortie analogue 26
9.4.6 Réglage du comportement des sorties en cas de défaut 26

9.5 Fonctions de service 27

9.5.1 Lecture des valeurs min/max pour la température 27
9.5.2 Restauration des réglages usine 27

10 Fonctionnement 28

10.1 Lecture de la valeur process 28
10.2 Lecture de la valeur de paramètres régée 29
10.3 Messages d'erreur / autodiagnostic 29

11Données techniques 29
12 Reglages usine 30

FR

1 Remarques préliminaires

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence croisee

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire cette notice avant la mise en service de l'appareil. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• L'emploi non approprié ou incorrect peut mener à des defaults de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contact avec le processus sont suffisamment résistants ( → Données techniques).
• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondant à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur. Une mauvaise installation ou utilisation des appareils de mesure entraine la perte des droits de garantie.
• Pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Installer l'appareil selon les dispositions et directives en vigueur.

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage.
Utiliser une protection adequate (p.ex. capot protecteur) de maniere à éviter que des fluides jaillissants ne puissant porter atteinte à la sécurité des personnes.

3 Fonctionnement et caractéristiques

L'appareil surveille des liquides (eau, solutions avec glycol, huiles industrielles, lubrifiants). Il survaille les deux paramètres process : débit et température du fluide.

4 Fonction

• L'appareil mesure le débit selon le principe de mesure de la pression différentielle.
• L'appareil a une interface IO-Link et a été consq pour la communication entièrement bidirectionnelle.
• L'appareil affiche le début et la température instantanés du circuit. Il génére 2 signaux de sortie selon le paramétrage :

OUT1 / IO-Link : 4 options de sélection Paramétrage

• Signal de commutation : valeurs limites pour le début → 9.2.1; → 9.2.2
• ou signal de commutation : valeurs limites pour la température
• ou signal fréquence pour le débit → 9.2.6
• ou signal fréquence pour la température → 9.3.6

OUT2:4 options de selection Paramétrage

• Signal de commutation : valeurs limites pour le débit → 9.2.3; → 9.2.4
• ou signal de commutation : valeurs limites pour la température
• ou signal analogique pour le début → 9.2.5
• ou signal analogique pour la température → 9.3.5

4.1 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation régles (débit ou température) sont dépassés ou ne sont pas atteints. Fonction hysteresis ou fenêtre peut être selectionnée. Exemple pour la surveillance du débit :

Fonction hysteresis Fonction fenêtre

SP = seuil d'enclenchement

rP = seuil de déclenchement

HY = hysteresis

Hno / Fno = normalement ouvert

FH = valeur limite supérieure

FL = valeur limite inférieure

FE = fenêtre

Hnc/Fnc =normalement ouvert

En cas de réglage de la fonction hystérésis, le seuil d'enclenchement (SP) est d'abord défini et ensuite le seuil de déclenchement (rP) la valeur duquel doit être inférieure. Si le seuil d'enclenchement est changé, le seuil de déclenchement change automatiquement; l'écart resteinchangé.

En cas de réglage de la fonction fenêtre, la valeur limite supérieure (FH) et la valeur limite inférieure (FL) ont une hystérisis fixe de 0,25% de la valeur finale de l'etendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

4.2 Fonction analogue

• L'appareil fournit un signal analogique qui est proportionnel au débit et à la température du fluide.
• Dans l'etendue de mesure le signal analogique est à 4...20 mA.
• Si la valeur mesurée est hors de la plage de mesure ou en cas d'une erreur interne, les signaux de courant indiqués dans la figure 1 et 2 sont fournis.

4.2.1 Surveillance du débit
Figure 1

① Signal analogue
② Débit
③ Plage de mesure
(4) Plaged'affichage
⑤ Zone de détction

MAW: Valeur initiale de l'etendue de mesure.

MEW: Valeur finale de l'etendue de mesure.

OL: Plage d'affichage dépassée.

Err: L'appareil se trouve en etat d'erreur.

FOU=On: PréRéglage où le signal analogique passée à la valeur maximale en cas d'erreur.

FOU=OFF: Prééglage où le signal analogique passée à la valeur minimale en cas d'erreur.

FR

4.2.2 Surveillance de la température

Figure 2

① Signal analogue
② Débit
③ Plage de mesure
(4) Plaged'affichage
⑤ Zone de détction

MAW: Valeur initiale de l'endetue de mesure.

MEW: Valeur finale de l'etendue de mesure.

OL: Plage d'affichage dépassée.

UL: Plage d'affichage non atteinte.

Err: L'appareil se trouve en etat d'erreur.

FOU=On: Préréglage où le signal analogique passée à la valeur maximale en cas d'erreur.

FOU=OFF: PréRéglage où le signal analogique passée à la valeur minimale en cas d'erreur.

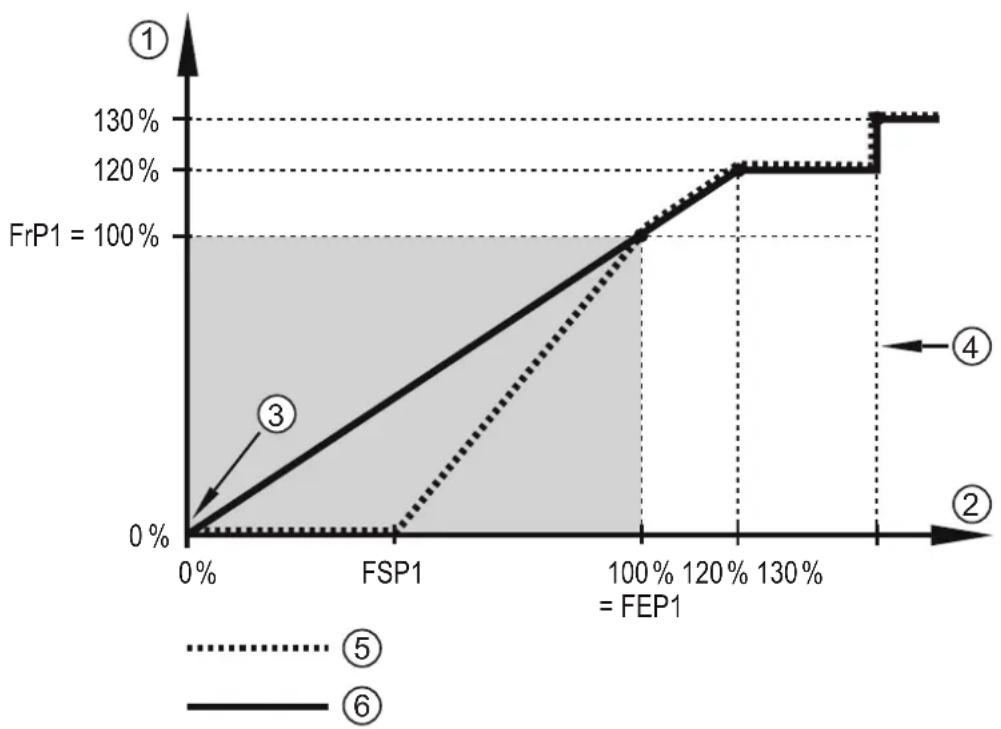

4.3 Sortie fréquence

L'appareil fournit un signal fréquence qui est proportionnel au début et à la température du fluide.

Jusqu'à la valeur limite réglée sous [FEP1] (pour OUT1 = TEMP : entre les valeurs limites réglées sous [FSP1] et [FEP1]), le signal fréquence est entre 0 Hz et la valeur de fréquence réglée sous [FrP1].

① Signal fréquence en Hz
② Débit ou température
③ L'appareil se trouve en état d'erreur (FOU = OFF) ou la valeur transférée de manière analogue est en dessous de la plage d'affichage ou le débit actuel est 0.
④ L'apparéil se trouve en état d'erreur (FOU = ON).
(5) Température
(6) Débit

4.4 IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link adapté et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

4.5 Changement de couleur affichage (coLr)

Via le paramètre [coLr] la couleur des caractères de l'affichage peut être régée (→ 9.4.3) . En selectionnant les paramètres rED (rouge) et GrEn (vert) la couleur de l'affichage est définie en permanence. Via les réglages des paramètres rxou et Gxou la couleur des caractères change selon la valeur process :

	OUT1 OU T2 Changément de couleur vers...
Réglages de paramètres	1ou r2ou rouge
	G1ou G2ou vert

Fonction hystérisis :

Changement de couleur si la valeur process est au-dessus du seuil de commutation

Fonction fenêtre :

Changement de couleur si la valeur process est dans la plage admissible

MAW = valeur initiale de l'endetue de mesure
MEW = valeur finale de l'endetue de mesure

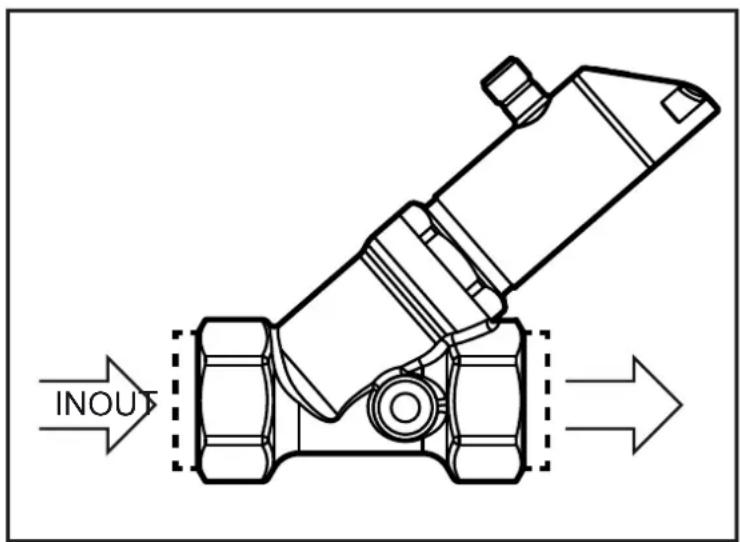

5 Montage

Installer l'appareil en ligne selon le sens du début (flèche) et serrer.

IN = entrée

OUT = evacuation

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

La tete du capteur peut etre tournée de 360°

Respecter les distances minimales suivantes:

Distance entre le capteur et des matières ferromagnétiques. ≥ 30 mm
Distance entre le capteur et des champs constants / alternatives. ≥ 500	mm
Distance entre les axes des capteurs lors d'un montage côte à côte. ≥ 50 mm	50 mm

5.1 Montage en cas d'eau sale

En cas d'eau sale le montage horizontal est recommandé.

Respecter l'angle d'inclinaison vers l'axe horizontal :

En cas d'eau propre le montage dans les tubes verticaux est également possible.

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

BK: noir

BN:brun

BU:bleu

WH:blanc

Couleurs selon DIN EN 60947-5-2

Exemples de circuits :

Broche 1 L+
Broche 3 L-
Broche 4 (OUT1)	• Signal de commutation : valeurs limites pour le débit • Signal de commutation : valeurs limites pour la température • Signal fréquence pour le débit • Signal fréquence pour la température • IO-Link
Broche 2 (OUT2)	• Signal de commutation : valeurs limites pour le débit • Signal de commutation : valeurs limites pour la température • Signal analogique pour le débit • Signal analogique pour la température

7 Éléments de service et de visualisation

1, 2, 3 : LED indicatrices

• LED 1 = état de commutation OUT1 (allumée si la sortie 1 est commutée) • LED 2 = débit ou température dans l'unité de mesure indiquée • LED 3 = état de commutation OUT2 (allumée si la sortie 2 est commutée)

4: Affichage alphanumeric, 4 digits

• Affichage de valeurs process actuelles (débit, température) • Affichage des paramètres et valeurs de paramètres

5: Boutons haut [▲] et bas [▼]

• Sélectionner le paramètre • Changer la valeur du paramètre (en appuyant longtemps sur le bouton) • Changement d'unité d'affichage en mode de fonctionnement normal (mode RUN) • Verrouillage / déverrouillage (appui sur les boutons-poussoir > 10 secondes)

6: Bouton [●] = Enter

• Changement du mode RUN au menu principal • Passage au mode de réglage • Validation de la valeur de paramètre réglée

8 Menu

8.1 Affichage de la valeur process (RUN) et menu principal

• Pour les apparèils SBN2xx : gpm, gph,°F
  1: Fonctions de sortie pour ou1 (→ 8.2.1)
  2: Fonctions de sortie pour ou2 (→ 8.2.1)

Les paramètres ne sont indiqués qu'avac sélection respective sous ou1 / ou2.

8.1.1 Explication du menu principal

Sortie de commutation avec fonction hystérésis :

SP1 Point consigne haut 1= valeur limite supérieure à laquelle OUT1 commute

rP1 Point consigne bas 1 = valeur limite inférieure à laquelle OUT1 commute

SP2 Point consigne haut 2= valeur limite supérieure à laquelle OUT2 commute

rP2 Point consigne bas 2 = valeur limite inférieure à laquelle OUT2 commute

Sortie de commutation avec fonction fenètre :

FH1 Valeur limite supérieure à laquelle OUT1 commute

FL1 Valeur limite inférieure à laquelle OUT1 commute

FH2 Valeur limite supérieure à laquelle OUT2 commute

FL2 Valeur limite inférieure à laquelle OUT2 commute

Sortie fréquence :

FSP1 Point de départ valeur process sur OUT1 (seulément si SEL1 = TEMP est sélectionné)

FEP1 Point final valeur process sur OUT1

FrP1 Signal fréquence sur le point final sur OUT1

Fonctions étendues :

EF_Ouvrir les sous-menus

8.2 Fonctions étendues - Réglages de base

* Pour les apparèils SBN2xx : gpm, gph

rES	Récupérer les régles de base effectués en usine
CFG_	Sous-menu régles de base
MEM_	Sous-menu mémoire min/max
DIS_	Sous-menu régles de l'affichage

8.2.1 Explication réglages de base (CFG)

ou1 Fonction de sortie OUT1 • Débit et température: Hno, Hnc, Fno, Fnc, FRQ

ou2 Fonction de sortie OUT2 • Débit et température: Hno, Hnc, Fno, Fnc, I

Hno Hystérisis normalement ouvert

Hnc Hystérisis normalement fermé

Fno Fenêtre normalement ouvert

Fnc Fenêtre normalement fermé

FRQ Sortie fréquence

I Sortie courant (4...20 mA)

uni Unité de mesure standard pour le débit

P-n Logique de commutation des sorties: pnp / npn

dAP Amortissement des valeurs mesurées pour la sortie de commutation en secondes

dAA Amortissement des valeurs mesurées pour la sortie analogue en secondes

MEdi Sélection des fluides pour le débit

FOU1 Comportement de la sortie OUT1 en cas de défaut

FOU2 Comportement de la sortie OUT2 en cas de défaut

SEL1 Paramètre de mesure standard pour l'évaluation de OUT1: Paramètre débit ou température du fluide

SEL2 Paramètre de mesure standard pour l'évaluation de OUT2: Paramètre débit ou température du fluide

8.3 Fonctions étendues - Mémoire min/max - Affichage

8.3.1 Explication mémoire min/max (MEM)

Lo.T Valeur minimale de la température mesurée dans le process

Hi.T Valeur maximale de la température mesurée dans le process

8.3.2 Explication fonction affichage (DIS)

coLr Allocation des couleurs de l'affichage rouge et vert dans l'étendue de mesure
rEd	Affichage toujours rouge
GrEn	Affichage toujours vert
r1ou	Affichage en rouge si la sortie OUT1 est commutée
G1ou	Affichage en vert si la sortie OUT1 est commutée
r2ou	Affichage en rouge si la sortie OUT2 est commutée
G2ou	Affichage en vert si la sortie OUT2 est commutée
diS	Fréquence de rafraîchissement et orientation de l'affichage
SELd	Unité de mesure standard de l'affichage : paramètre débit ou température du fluide

9 Paramétrage

Les paramètres peuvent être régés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement.

Des changements du paramétrage, avec l'installation en marche, peuvent affecter son mode de fonctionnement.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

Un paramétrage peut également être effectué via l'interface IO-Link ( → 4.4).

9.1 Paramétrage général

1. Changement du mode RUN au menu principal [●]
2. Sélection du paramètre souhaïté [▲] ou [▼]
3. Passage au mode de réglage [●]
4. Changement de la valeur de paramètre [▲] ou [▼] > 1 s	s
5. Validation de la valeur de paramètre régée [●]
6. Retour au mode RUN → 9.1.3

Si [C.Loc] est affché quand onessaie de modifier une valeur de paramètre, une modification est effectuée via un logiciel de paramétrage en même temps (blocage-temporaire).

Si [S.Loc] est affché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

9.1.1 Sélectionner sous-menu

Avec [▲] ou [▼] Sélectionner sous-menu (EF, CFG, MEM, DIS).
Appuyer brievement sur [●] pour passer au sous-menu.

9.1.2 Quitter le paramétrage ou le niveau de menu

Appuyer sur [ ] + [ ] simultanement.

Retour au niveau de menu supérieur. Les réglages de paramétrage ne sont pas acceptés.

9.1.3 Passage à l'affichage de la valeur process (mode RUN)

Il y a trois possibilités :

1. Attende 30 seconds (→ 9.1.5 Timeout).
2. Passer du sous-menu au menu principal, du menu principal à l'affichage de la valeur process avec [▲] ou [▼].
3. Appuyer sur [ ] + [ ] simultanément jusqu'à ce que le mode RUN soit atteint.

9.1.4 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. A la livraison : non verrouillé.

Verrouiller:

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Loc] soit affché.

Durant le fonctionnement : [Loc] est affché si l'onessaie de changer les valeurs des paramètres.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [uLoc] soit affché.

9.1.5 Timeout

Si lors du changement d'un paramètre,aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du parametre soit changée.

9.2 Réglages pour le contrôle de la surveillance du débit

9.2.1 Réglages pour la surveillance des valeurs limites avec OUT1 / fonction hystérésis

► Sélectionner [SEL1] et régler [FLOW]. ► Sélectionner [ou1] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé	Menu CFG : [SEL1] [ou1]
► Sélectionner [SP1] et régler la valeur du seuil haut auquel la sortie commute.	Menu principal : [SP1]
► Sélectionner [rP1] et régler la valeur du seuil bas auquel la sortie commute.	[rP1]

9.2.2 Réglages pour la surveillance des valeurs limites avec OUT1 / fonction fenêtre

► Sélectionner [SEL1] et régler [FLOW]. ► Sélectionner [ou1] et régler la fonction de commutation : - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [FH1] et régler la valeur du seuil haut auquel la sortie commute. ► Sélectionner [FL1] et régler la valeur du seuil bas auquel la sortie commute.

Menu CFG : [SEL1] [ou1] Menu principal : [FH1] [FL1]

9.2.3 Contrôle des valeurs limites avec OUT2 / fonction hystérésis

► Sélectionner [SEL2] et régler [FLOW]. ► Sélectionner [ou2] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé	Menu CFG : [SEL2] [ou2]
► Sélectionner [SP2] et régler la valeur du seuil haut auquel la sortie commute.	Menu principal : [SP2]
► Sélectionner [rP2] et régler la valeur du seuil bas auquel la sortie commute.	[rP2]

9.2.4 Contrôle des valeurs limites avec OUT2 / fonction fenêtre

► Sélectionner [SEL2] et régler [FLOW]. ► Sélectionner [ou2] et régler la fonction de commutation : - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [FH2] et régler la valeur du seuil haut auquel la sortie commute. ► Sélectionner [FL2] et régler la valeur du seuil bas auquel la sortie commute.

Menu CFG : [SEL2] [ou2] Menu principal : [FH2] [FL2]

9.2.5 Configuration de la sortie analogique pour le débit

► Sélectionner [SEL2] et régler [FLOW]. ► Sélectionner [ou2] et régler la fonction : - [I] = signal courant proportionnel au début (4...20 mA)

Menu CFG : [SEL2] [ou2]

9.2.6 Configuration du signal fréquence pour le débit

► Sélectionner [SEL1] et régler [FLOW]. ► Sélectionner [OU1] et régler [FRQ]. ► Sélectionner [FEP1] et régler la valeur du début pour laquelle la fréquence régée en FrP1 est fournie. ► Sélectionner [FrP1] et régler la fréquence.

Menu CFG : [SEL1] [ou1] Menu principal : [FEP1] [FrP1]

9.3 Reglages pour la surveillance de température

9.3.1 Réglages pour la surveillance des valeurs limites avec OUT1 / fonction hystérésis

► Sélectionner [SEL1] et régler [TEMP]. ► Sélectionner [ou1] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé	Menu CFG : [SEL1] [ou1]
► Sélectionner [SP1] et régler la valeur du seuil haut auquel la sortie commute.	Menu principal : [SP1]
► Sélectionner [rP1] et régler la valeur du seuil bas auquel la sortie commute.	[rP1]

9.3.2 Réglages pour la surveillance des valeurs limites avec OUT1 / fonction fenêtre

► Sélectionner [SEL1] et régler [TEMP]. ► Sélectionner [ou1] et régler la fonction de commutation : - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [FH1] et régler la valeur du seuil haut auquel la sortie commute. ► Sélectionner [FL1] et régler la valeur du seuil bas auquel la sortie commute.

Menu CFG : [SEL1] [ou1] Menu principal : [FH1] [FL1]

9.3.3 Contrôle des valeurs limites avec OUT2 / fonction hystérésis

► Sélectionner [SEL2] et régler [TEMP]. ► Sélectionner [ou2] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé	Menu CFG : [SEL2] [ou2]
► Sélectionner [SP2] et régler la valeur du seuil haut auquel la sortie commute. ► Sélectionner [rP2] et régler la valeur du seuil bas auquel la sortie commute.	Menu principal : [SP2] [rP2]

9.3.4 Contrôle des valeurs limites avec OUT2 / fonction fenêtre

► Sélectionner [SEL2] et régler [TEMP]. ► Sélectionner [ou2] et régler la fonction de commutation : - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [FH2] et régler la valeur du seuil haut auquel la sortie commute. ► Sélectionner [FL2] et régler la valeur du seuil bas auquel la sortie commute.

Menu CFG : [SEL2] [ou2] Menu principal : [FH2] [FL2]

9.3.5 Configuration de la sortie analogique pour la température

► Sélectionner [SEL2] et régler [TEMP]. ► Sélectionner [ou2] et régler la fonction : - [I] = signal courant proportionnel au début (4...20 mA)

Menu CFG : [SEL2] [ou2]

9.3.6 Configuration du signal fréquence pour la température

► Sélectionner [SEL1] et régler [TEMP]. ► Sélectionner [OU1] et régler [FRQ]. ► Sélectionner [FSP1] et régler la valeur de température inférieure pour laquelle 0 Hz est fourni. ► Sélectionner [FEP1] et régler la valeur de température pour laquelle la fréquence régée en FrP1 est fournie. ► Sélectionner [FrP1] et régler la fréquence.

Menu CFG : [SEL1] [ou1] Menu principal : [FSP1] [FEP1] [FrP1]

9.4 Réglages par l'utilisateur (option)

9.4.1 Réglage de l'unité de mesure standard pour le débit

► Sélectionner [uni] et régler l'unité de mesure : l/min, l/m(SBN2xx : gpm, gph). ► Les unités à selectionner dépendent de l'appareil correspondant.

Menu CFG : [uni]

9.4.2 Configuration de l'affichage standard

► Sélectionner [SELd] et déterminer l'unité de mesure standard: - [FLOW] = l'afficheur montre la valeur actuelle de début dans l'unité de mesure standard. - [TEMP] = l'afficheur montre la température actuelle du fluide en °C (SBN2xx:°F). ► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage: - [d1] : rafraîchissement de la valeur mesurée toutes les 50 ms. - [d2] : rafraîchissement de la valeur mesurée toutes les 200 ms. - [d3] : rafraîchissement de la valeur mesurée toutes les 600 ms. - [rd1], [rd2], [rd3] : affichage comme d1, d2, d3 ; tourné de 180°. - [OFF] = l'affichage de la valeur mesurée est désactivé en mode RUN. Mête si l'affichage est désactivé, les LED restent actives. Les messages d'erreur sont affichés même si l'afficheur est désactivé.

Menu DIS: [SELd] [diS]

9.4.3 Configuration du changement de couleur de l'affichage

► Sélectionner [coLr] et régler la couleur des caractères de l'affichage de la valeur process : rEd, GrEn, r1ou, G1ou, r2ou, G2ou (→ 4.5).

Menu DIS : [coLr]

9.4.4 Réglage de l'amortissement pour la sortie de commutation

► Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur T : 63 %) ; plage de réglage 0...5 s.

Menu CFG : [dAP]

9.4.5 Réglage de l'amortissement pour la sortie analogue

► Sélectionner [dAA] et régler la constante d'amortissement en secondes. Plage de réglage 0...5 s.

Menu CFG : [dAA]

9.4.6 Réglage du comportement des sorties en cas de défaut

► Sélectionner [FOU1] et régler la valeur : 1. Sortie de commutation : - [On] = la sortie 1 est fermée en cas de début. - [OFF] = la sortie 1 est ouverte en cas de début. - [ou] = la sortie 1 est activée comme définir par les paramètres, indépendant du cas de début.	Menu CFG : [FOU1] [FOU2]
2. Sortie fréquence : - [On] = 130 % de FrP1. - [OFF] = 0 Hz - [ou1] = le signal fréquence est fourni sans changement.	► Sélectionner [FOU2] et régler la valeur : 1. Sortie de commutation : - [On] = la sortie 2 est fermée en cas de début. - [OFF] = la sortie 2 est ouverte en cas de début. - [ou] = la sortie 2 est activée comme définir par les paramètres, indépendant du cas de début. 2. Sortie analogique : - [On] = la sortie 2 est fermée en cas de début, le signal analogique passée à la valeur de début maximale. - [OFF] = la sortie 2 est ouverte en cas de début, le signal analogique passée à la valeur de début minimale. - [ou] = la sortie 2 est activée comme définir par les paramètres, indépendant du cas de début. Le signal analogique correspond à la valeur mesurée.

9.5 Fonctions de service

9.5.1 Lecture des valeurs min/max pour la température

► Sélectionner [Hi.T] ou [Lo.T] et dire la valeur. [Hi.T] = valeur max., [Lo.T] = valeur min. Effacer la mémoire : ► Sélectionner [Hi.T] ou [Lo.T]. ► Appuyer brièvement sur [●]. ► Maintenir appuyé [▲] ou [▼]. > [----] est affché. ► Appuyer brièvement sur [●]. Il est utile d'effacer la mémoire lors que l'appareil fonctionne dans des conditions normales pour la première fois.

Menu MEM : [Hi.T] [Lo.T]

9.5.2 Restauration des réglages usine

► Sélectionner [rES]. ► Appuyer sur [●]. ► Appuyer sur [▲] ou [▼] et le maintainir appuyer jusqu'à ce que [----] soit affché. ► Appuyer brièvement sur [●]. Il est utile que vous notice vos régles avant d'exécuter la fonction → 12 Régles usine.

Menu EF: [rES]

10 Fonctionnement

10.1 Lecture de la valeur process

Les LED 1-3 signalent qu'elle valeur process est affichee actuellement.

La valeur process affichée par défaut (température, débit) peut être préréglée → 9.4.2 Configuration de l'affichage standard. Il est possible de déterminer une unité de défaut pour le débit (l/min ou m³/h , pour SBN2xx : gpm ou gph → 9.4.1).

Contrairement à l'affichage de défaut préréglé, d'autres valeurs process都可以 être lues en mode RUN :

Appuyer sur les boutons [▲] ou [▼].

La LED de l'affichage de la valeur processélectionné est allumée et la valeur process actuelle est affichée.
Après 30 secondes,l'affichage passé à l'affichage de défaut.

LED	Affichage de la valeur process Unité	SBY2xx SBG2xx	Unité SBN2xx
1 Volume de début actuel par minute l / min gpm
2 Volume de début actuel par heures m	3 / h	gph
3 Température actuelle du fluide	°C	°F

10.2 Lecture de la valeur de paramètres régée

1. Changement du mode RUN au menu principal [●]
2. Sélection du paramètre souhaïté [▲] ou [▼]
3. Passage au mode de réglage > La valeur réglée actuèlement est affichée pendant 30 s. En appuyant brièvement sur [●] plusieurs fois, l'affichage change entre paramètre et valeur de paramètre.	[●]
4. Retour au mode RUN sans modification des paramètres → 9.1	3

10.3 Messages d'erreur / autodiagnostic

	Message d'alarme
[SC1] Court-circuit de OUT1. LED1 pour OUT1 clignote (→7).
[SC2] Court-circuit de OUT2. LED2 pour OUT2 clignote (→7).
[SC] Court-circuit des deux sorties. LED1 et LED2 clignotent (→7).
[OL] Plage d'affichage du début ou de la température dépassée. - Valeur de début entre 120 % et 130 % de la valeur finale de l'étendue de mesure. - Valeur de température entre 122...133 °C (252...272 °F).
[UL] Plage d'affichage de la température n'est pas atteinte. Valeur de température entre -32...-43 °C (-26...-46 °F).
[Err] • Apparil défectueux / mauvais fonctionnement. • Valeur mesurée est hors de la zone de détention - Valeur de début > 130 % de la valeur finale de l'étendue de mesure. - Valeur de température < -43 °C (< -46 °F) ou > 133 °C (> 272 °F).
[C.Loc]	Boutons de réglage verrouillés, modification des paramètres refusée. Communication IO-Link active.
[S.Loc]	Boutons de réglage verrouillés, modification des paramètres refusée. Déverrouillage à l'aide du logiciel de paramétrage.
[IOE.n]	Mauvais fonctionnement. L'appareil est défectueux et doit être replacé.

11 Données techniques

Données techniques et schéma d'encombrement sur www.ifm.com.

12 Réglages usine

Paramètre Réglages usine Réglages par l'utilisateur
SP1 / FH1 (FLOW) 20 %
rP1 / FL1 (FLOW) 19 %
SP1 / FH1 (TEMP) 12 °C (54 °F)
rP1 / FL1 (TEMP) 11 °C (52 °F)
FrP1 (FLOW/TEMP) 10 %
FSP1 (TEMP) -10 °C (14 °F)
FEP1 (TEMP) 100 °C (212 °F)
FEP1 (FLOW) 100 %
SP2 / FH2 (FLOW) 40 %
rP2 / FL2 (FLOW) 39 %
SP2 / FH2 (TEMP) 34 °C (94 °F)
rP2 / FL2 (TEMP) 33 °C (92 °F)
ou1 Hno
ou2	I
SEL1	FLOW
SEL2	FLOW
SELd	FLOW
FOU1	ou
FOU2	ou
uni (FLOW)	L/min (gal/min)
P-n	PnP
dAP (FLOW)	0,1
dAA (FLOW)	0
MEdl	[H2O]
coLr	rEd
diS	d2

Les pourcentagees se referent à la valeur finale de l'etendue de mesure.

Les valeurs entre parentheses s'appliquent aux boîtiers SBN2xx.

FR

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.
