用户手册 SBN257 IFM

操作说明

机电流量计

SBY2xx

SBG2xx

SBN2xx

目录

1 初步说明.... 4

1.1 使用的符号 4
1.2 警告.... 4

2 安全说明.... 5

2.1 网络安全 5

3 运输、处理和储存.... 6

4 指定用途.... 7

4.1 应用范围 7

5 功能 8

5.1 输出端 OUT1 选择选项..... 8
5.2 输出端 OUT2 选择选项.... 8
5.3 IO-Link 8

6 安装 9

6.1 过程连接 9
6.2 干扰 9
6.3 安装附件 10
6.4 介质含有污物时的安装.... 10

7 电气连接.... 11

8 操作和显示元件 12

9 菜单 13

9.1 菜单概览 13
9.2 主菜单和子菜单.... 13

10 设定 17

11 参数设定.... 18

11.1 通过 IO-Link 设定参数 ..... 18
11.2 通过设备按键参数化.... 19
11.3 输出功能 19

11.3.1 开关信号 19
11.3.2 模拟信号 21
11.3.3 频率信号 23

11.4 用户设定 24

11.4.1 标准测量单位 25
11.4.2 OUT1 和 OUT2 过程值： 25
11.4.3 中 25
11.4.4 输出极性 25
11.4.5 阻尼 26
11.4.6 输出功能的错误运行状况 26
11.4.7 存储 27
11.4.8 设备复位.... 27
11.4.9 锁定/解锁 28

11.5 显示器.... 28

11.5.1 显示标准过程值 28
11.5.2 显示屏颜色设定 28
11.5.3 显示更新速率 29
11.5.4 显示屏方向.... 29

11.5.5 关闭显示屏.... 30

12 操作 31

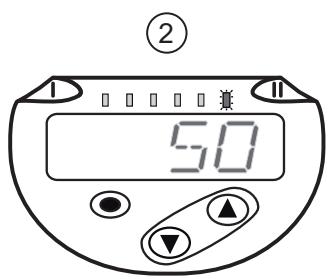

12.1 过程值显示 31
12.2 读取参数设定.... 31

13 故障排除.... 32

13.1 错误信息 32

14 维护、修理及处理.... 33

14.1 清洁设备 33

15 出厂设定.... 34

1 初步说明

说明、技术资料、认证和其他信息可通过扫描设备/包装上的二维码或访问网站 www.ifm.cn 获取。

1.1 使用的符号

√ 要求
▶ 说明
▷ 反应，结果

[...] 按键、按钮或指示标记

→ 交叉引用

重要说明

如不遵守，可能导致故障或干扰

信息

补充说明

1.2 警告

警告可能会发生人身伤害和财产损失。有助于实现安全的产品处理。警告的分级如下：

警告

严重人身伤害警告

▷ 若不注意警告，可能造成致命和严重伤害。

注意

轻度到中度人身伤害警告

▷ 若不注意警告，可能造成轻度到中度伤害。

注意

财产损失警告

▷ 若不注意警告，可能造成财产损失。

2 安全说明

- 所述产品为集成至系统的子组件。

• 系统架构师为系统的安全负责。

• 系统架构师根据运营商和系统用户提供的法规和规范要求来实施风险评估和存档。该存档必须包含针对运营商和用户（如适用，还要包含系统架构师授权的维修人员）的所有必要信息和安全说明。

• 设定产品前请阅读本文档，并在产品整个使用周期内妥善保管本文档。

• 产品必须适合相应的应用和环境条件，且不受任何限制。
• 仅将产品用于指定用途（→指定用途）。
• 仅将产品用于允许的介质。
• 如果未遵照操作说明或技术资料，则可能导致人身伤害和/或财产损失。
• 对于操作员擅自改装产品或错误使用导致的任何后果，制造商概不承担任何责任。
• 必须由机器操作员授权的合格人员执行产品的安装、电气连接、设置、操作及维护工作。
• 防止产品和电缆损坏。

2.1 网络安全

安装

该设备适合在符合 IEC 62443-1-1 的安全环境中运行。

该设备为防火墙之后的运行而设计。

▶ 根据 IEC 62443-1-1 对系统进行风险评估。
▶ 采取措施确保人身安全。

操作

▶ 请遵守产品文档中描述的安全功能及其使用建议。

维护

▶ 根据公司的变更管理者流程备份系统配置和系统数据。

报废

▶ 确保敏感信息不会落入未经授权的人士手中。
▶ 请务必将系统设置重置为出厂设定。

3 运输、处理和储存

▶ 将设备存放在其原包装中。
▶ 再次存放设备时，请使用原包装。
▶ 否则，应为未使用的连接器提供匹配的连接器或保护帽，并将设备包装在合适的包装中。
在设备存放期间，请遵守允许的环境条件（→技术数据）。

4 指定用途

该设备可监控液体介质。

该设备可检测过程值、体积、流量（容积总流量/时间）和介质温度。

4.1 应用范围

· 水
- 乙二醇溶液
工业用油
- 冷却润滑剂

注意

介质结霜。

▷ 传感器可能受损。
▶ 确保在操作和运输时，传感器中的介质不会结霜。

5 功能

• 设备可根据压差原理，通过永磁铁和测量元件来检测流量。
• 该设备还检测介质温度，作为额外的过程值。
• 设备可在 SIO（标准输入-输出）或 IO-Link 模式下工作。
• 设备显示当前的过程值。
• 设备根据参数设定生成两个输出信号。

5.1 输出端 OUT1 选择选项

• 流量开关信号
• 温度开关信号
• 流量频率信号
• 温度频率信号
• IO-Link

5.2 输出端 OUT2 选择选项

• 流量开关信号
• 温度开关信号
• 流量模拟信号
• 温度模拟信号

5.3 IO-Link

IO-Link 是用于将传感器和执行器连接至自动化系统的通信系统。IO-Link 按照 IEC 61131-9 标准进行标准化。

关于 IO-Link 的一般信息位于 io-link.ifm

输入输出设备描述 (IODD) 以及设备的所有参数、过程值和详细描述位于 documentation.ifm.com

IO-Link 提供以下优势：

• 无干扰传输所有数据和过程值
• 运行流程参数化或应用外预设
• 识别系统中连接设备的参数
• 额外参数和诊断功能
• 更换设备时自动备份和恢复参数集（数据存储）
• 记录参数集、过程值和事件
• 用于轻松规划项目的设备描述文件（IODD - 输入输出设备描述）
• 标准化电气连接
• 远程维护

6 安装

注意

安装期间或出现故障时（如，外壳受损），承受高压的介质或高温介质则会从系统中泄漏。

▷ 压力导致的伤害风险或烧伤风险。

▶ 安装时，确保系统不承受任何压力。
▶ 安装时，确保安装位置无介质泄漏。
▶ 应给设备配置适当的保护装置（如保护盖），以避免泄漏介质所造成的人身伤害。

6.1 过程连接

▶ 避免进口侧截面发生较大变化。
▶ 根据流向（箭头）将设备安装于管道内并在扳手平面处拧紧。

不要用老虎钳夹外壳。

图 1: 过程连接件

IN: 进口

OUT: 出口

传感器进口或出口侧无需缓冲长度。

传感器亦可防止回流。

传感器头可旋转 360° 。

6.2 干扰

▶ 必须符合以下最短间距：

传感器与铁磁性材料之间的间距	≥ 30 mm*
传感器与恒定/交变磁场之间的间距	≥ 500 mm
用于并排安装的传感器轴之间的间距。	≥ 50 mm

* 管道包含铁磁性材料。

6.3 安装附件

▶ 如有必要，从下面将设备固定在安装板（未随附）上。

图 2: 安装板安装

1: 设备底部的螺纹孔 M8（深度 6 mm）

6.4 介质含有污物时的安装

▶ 在进口 (IN) 前安装 200 - 微米过滤器。
▶ 水平安装传感器。
▶ 遵照与水平轴的倾角要求操作：

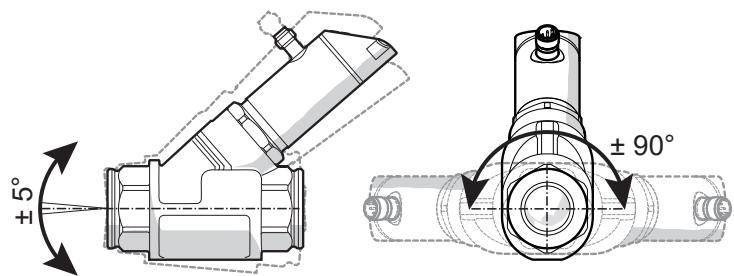

图 3: 介质含有污物时的对准

在清洁介质中，也可安装于垂直管道中。

7 电气连接

务必由具备资质的电工连接产品。

遵守有关电气设备安装的国内和国际法规。

电压供给应符合 SELV、PELV。

▶ 断开电源。
▶ 按以下方式连接设备：

图 4: 接线图

插脚	指定
1	L+
3	L-
4 (OUT1)	流量开关信号温度开关信号流量频率信号温度频率信号IO-Link
2 (OUT2)	流量开关信号温度开关信号流量模拟信号温度模拟信号

图 5: 电路示例:

1: 2 x 正极性输出

2: 2 x 负极性输出

3: 1 x 正极性输出 / 1 x 模拟输出

4: 1 x 负极性输出 / 1 x 模拟输出

8 操作和显示元件

图 6: 操作和显示元件

* l/min、 m³/h 、°C; SBN2xx: gpm、gph、°F

1: OUT1 开关状态 LED
2: OUT2 开关状态 LED
3: 指示所显示过程值测量单位的 LED 指示灯 *
4:4 位字母数字显示屏
5: 更改视图和参数设定的按键

9 菜单

9.1 菜单概览

显示菜单的图表显示可通过按键输入在设备上设定的参数。这些参数和其他功能亦可通过 IO-Link 接口获得。

使用操作按键从过程值显示导航到主菜单，再从主菜单导航到子菜单。

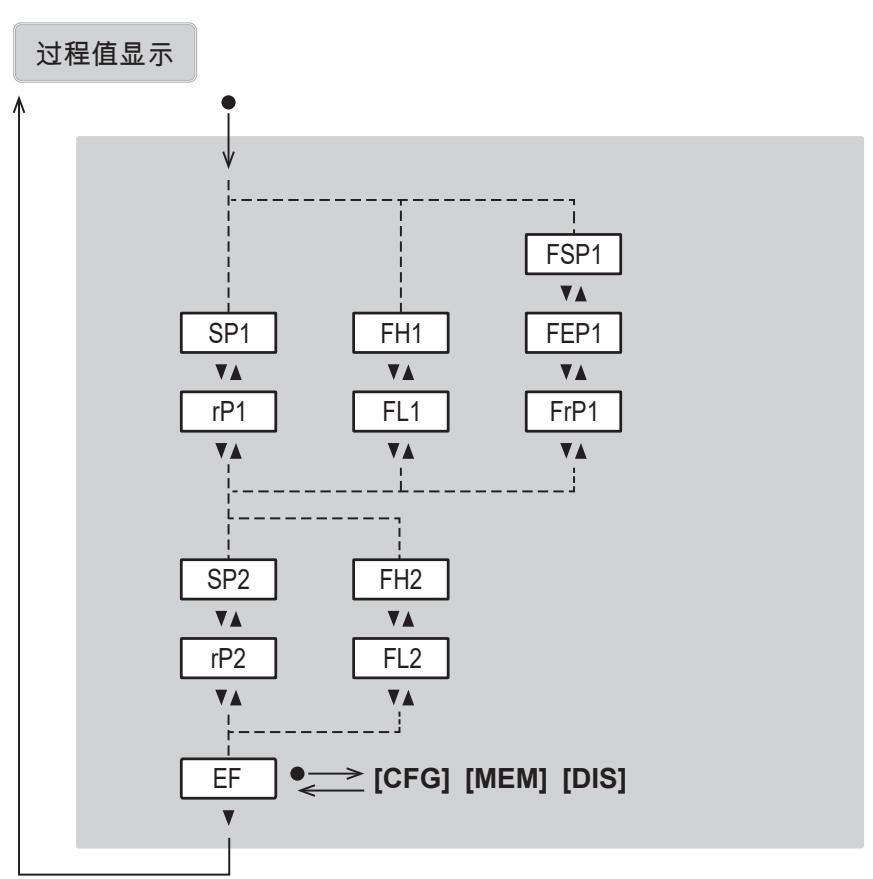

图 7: 菜单概览

9.2 主菜单和子菜单

显示菜单的图表显示可通过按键输入在设备上设定的参数。这些参数和其他功能亦可通过 IO-Link 接口获得。

当出厂设定改变时显示的参数会变化。以下菜单显示屏显示最大可用参数。

主菜单：

参数	解释
SPx	开关输出 OUTx(包含迟滞功能)的开关点
rPx	开关输出 OUTx(包含迟滞功能)的复位点
FHx	开关信号 OUTx(含窗口功能)的上限
FLx	开关信号 OUTx(含窗口功能)的下限
FSP1	OUT1 频率起点 = 频率信号的测量值下限(仅针对温度测量)。
FEP1	OUT1 频率终点 = 按照 FrP1 设定的频率信号时的测量值上限。
FrP1	达到测量值上限(MEW 或 FEP1)时提供的频率信号。

基本设定菜单 CFG:

* 针对 SBN2xx 设备

参数	解释
oux	硬件输出 OUTx 的输出功能
uni	流量的标准测量单位
P-n	开关输出的输出极性
dAP	开关信号流的阻尼时间(秒)
dAA	模拟信号流的阻尼时间(秒)
MEdi	待监控介质的选择。
FOUx	发生错误时,输出 OUTx 的运行状况
SELx	输出 OUTx 过程值

内存 MEM 与显示 DIS 菜单：

参数	解释
Lo. T	测得最小温度值
Hi. T	测得最大温度值
colr	显示屏颜色配置
diS	显示屏的更新速率和方向
SELd	显示的标准过程值

10 设定

通电且通电延时过后，产品进入正常运行模式。产品将根据设定参数执行测量和评估功能，并产生输出信号。

通电延时内，将按编程设定切换输出功能：

• 关闭，有常开功能 (Hno/Fno)
• 关闭，有常闭功能 (Hnc/Fnc)
• 关闭，针对频率输出 (FRQ)
• 0 mA，针对电流输出 (I)

连接 IO-Link 主站后，设备自动从 SIO（标准输入-输出）模式切换至 IO-Link 模式。

11 参数设定

可通过 IO-Link 接口或设备上的操作元件进行参数化。

可在安装之前或运行时设定参数。

如果在运行期间更改参数则会影响设备功能。

▶ 请务必确保您的设备不会出现故障。

设定参数时，设备仍将处于工作模式下。参数设定完成前，会按现有参数继续监测。

根据参数设定，菜单中可用的参数可能会有所变化。

11.1 通过 IO-Link 设定参数

可通过 IO-Link 接口设定设备参数，例如：

• 通过合适的参数设置软件设定参数，如 ifm moneo|configure
• 通过 PLC 参数设置
• 通过 IIoT 应用程序参数设置

通过 IO-Link 接口参数设置的要求:

√ 通过参数设置软件进行参数设定时的输入输出设备描述 (IODD)，请参阅 documentation.ifm.com
√ 通过 PLC 或 IIoT 应用程序进行参数设置设备的 IO-Link 接口描述文件 (PDF)，请参阅 documentation.ifm.com

√ IO-Link 主站

▶ 将 IO-Link 主站连接到参数设置软件、PLC 或 IIoT 应用程序。

▶ 将设备连接到 IO-Link 主站的相应对应的端口。

▶ 将 IO-Link 主站端口设置为 IO-Link 操作模式。

▷ 设备更改至 IO-Link 模式。

▶ 在软件中更改参数设置。

▶ 将参数设置写入设备。

支持通过IO-link进行系统集成和参数设置：

参数设置软件（如 moneo）的→手册

说明和配置文件，位于 ifm.com/cnt/io-link-system-integration。

频率输出对 IO-Link 连接的影响：

如果输出 OUT1 已配置为频率输出，则无法与设备建立 IO-Link 连接。

▶ 修正措施：使用设备按键取消选择输出功能FRQ/频率输出。

通过 IO-Link 可设定所有参数，它们也可通过设备上的按键访问。此外，下述功能可用。

设备信息：

设备上存储不可更改的设备信息。此外，还可以为设备分配针对应用的标签。

电子锁：

可通过电子方式锁定设备，以避免未经授权的设定。

此锁可防止通过设备上的按键更改设置。

如果通过 IO-Link 接口锁定设备，则仅可通过 IO-Link 解锁。

11.2 通过设备按键参数化

注意

如果介质温度高于 50° C (122°F)，外壳部件的温度会增至 65° C (149°F) 以上。

▷ 燃烧风险

▶ 切勿用手触摸设备。
▶ 使用其他物体（例如圆珠笔）在设备上进行设置。

一般参数化流程：

目的	操作
从过程值显示转至主菜单	●
转至子菜单	使用▼导航至子菜单(如EF),然后使用●
所需参数选择	▲或▼
更改至设定模式	●
更改参数值	▲或▼>1s
设定参数的接受	●
在不保存的情况下退出参数设定	▲+▼
返回更高一级菜单(重复几次以到达过程值显示屏)	▲+▼
返回至过程值显示	>30秒(超时)

如果尝试修改参数值时显示 Loc，则设备按键锁定→锁定/解锁。

如果显示 S. Loc，则传感器会通过软件永久锁定。此锁定仅可通过参数设定软件解除。

11.3 输出功能

11.3.1 开关信号

开关信号可以是过程值监控输出。当超过或未达到设定的开关限值时，OUTx 改变其开关状态。您可在迟滞和窗口功能之间选择。

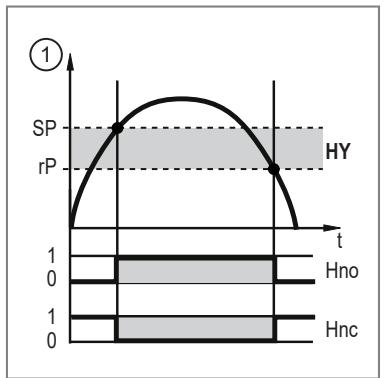

迟滞功能：

1: 过程值

t: 时间

SP: 设定点

rP: 复位点

HY: 迟滞

Hno: 迟滞功能 NO（常开）

Hnc: 迟滞功能 NC（常闭）

图 8: 迟滞功能

设定迟滞功能时，设定点 SP 和复位点 rP 均已定义。rP 值必须低于 SP 值。SP 和 rP 之间的差值至少为测量范围终止的 0.6%。若仅更改设定点，复位点将自动更改；差值保持不变。

窗口功能：

1: 过程值

t: 时间

FH: 上限值

FL: 下限值

HY: 迟滞

FE: 窗口区域

Fno: 窗口功能 NO（常开）

Fnc: 窗口功能 NC（常闭）

图 9: 窗口功能

设为窗口功能时，上限值 FH 和下限值 FL 均已确定。FH 和 FL 的差值至少为测量范围最终值的 0.6%。FH 和 FL 均具有测量范围最终值 0.25% 的固定迟滞。这样有助于在流量略微变化时，保持输出开关状态的稳定。

11.3.1.1 通过设备按键参数化：开关信号

√ 选择标准测量单位：EF > CFG > uni。
√ 选择 OUTx 过程值：EF > CFG > SELx。
▶ 设定迟滞功能或窗口功能。

迟滞功能：

▶ 调用菜单 EF > CFG。
▶ 选择 oux 并设定开关功能：Hno 或 Hnc。
▶ 调用主菜单。
▶ 选择 SPx 并设定输出端开启时的测量值。
▶ 选择 rPx 并设定输出端关闭时的测量值。

窗口功能：

▶ 调用菜单 EF > CFG。

▶ 选择 oux 并设定开关功能：Fno 或 Fnc。
▶ 调用主菜单。
▶ 选择 FHx，并设定窗口的上限值。
▶ 选择 FLX，并设定窗口的下限值。

11.3.2 模拟信号

设备提供与过程值成比例的 4...20 mA 模拟信号。

如果测量值超出测量范围或发生内部错误时，将提供下图所示的电流信号。

测量值不在显示范围内或出现故障时，显示消息（UL、OL、Err）。

图 10: 模拟输出的输出特性，流量

1: 模拟信号

MAW: 测量范围的初值

2: 流量

MEW: 测量范围的终值

3: 测量范围

OL: 高于显示范围

4: 显示范围

Err: 错误状态

5: 检测区域

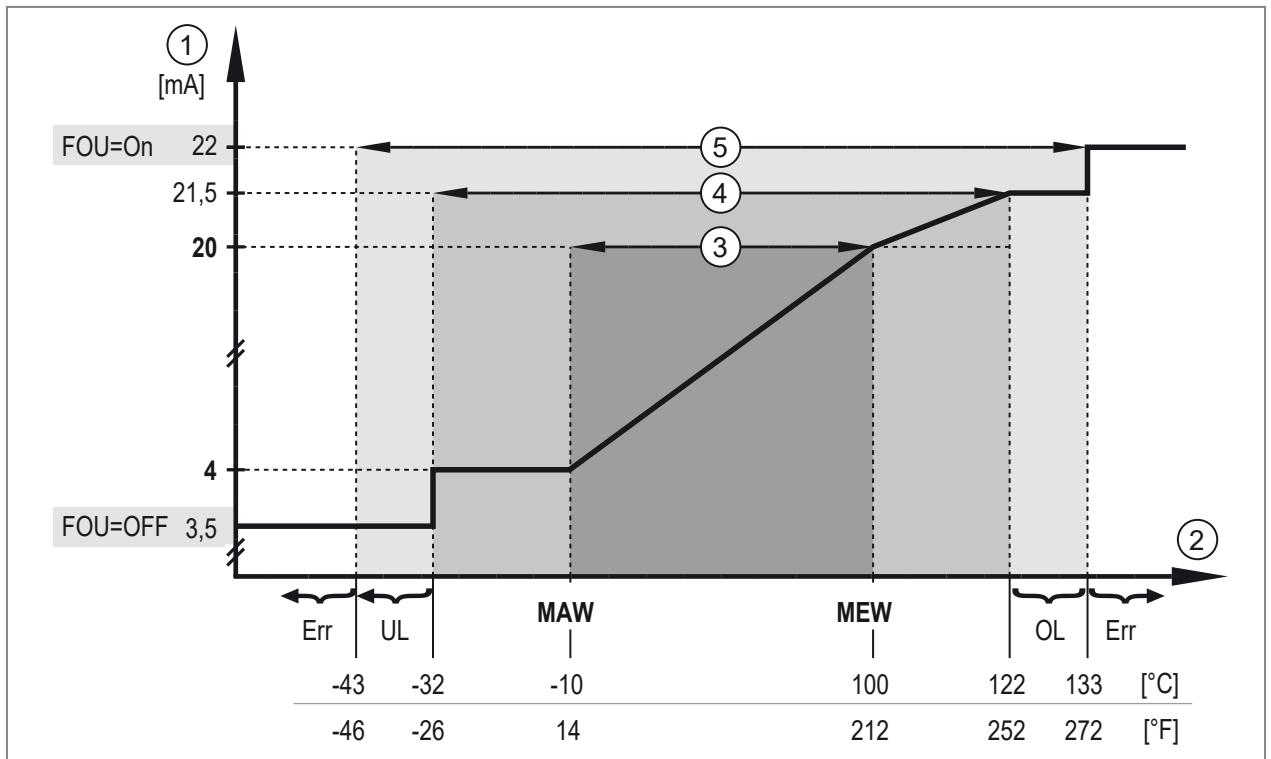

图 11: 模拟输出的输出特性，温度

1: 模拟信号
MAW: 测量范围的初值
2: 温度
MEW: 测量范围的终值
3: 测量范围
OL: 高于显示范围
4: 显示范围
UL: 低于显示范围
5: 检测区域
Err: 错误状态

11.3.2.1 通过设备按键参数化：模拟信号

√ 选择标准测量单位：EF > CFG > uni。
√ 选择 OUT2 过程值：EF > CFG > SEL2。
▶ 选择 EF > CFG。
▶ 选择 ou2 并设定功能：I（模拟信号 4...20 mA）。

11.3.3 频率信号

本装置可提供与过程值成比例的频率信号。

频率信号可调整：

- FrPx定义在达到测量值上限时提供的频率信号（以kHz为单位）。

测量范围可调整：

• FSPx 定义提供频率信号的测量值下限。
• FEPx 定义输出信号根据 FrPx 设定频率时的测量值上限。

FSPx 仅适用于温度测量。FSPx 和 FEPx 之间的最小差值 = 测量范围最终值的 20%。

如果测量值超出测量范围或发生内部错误时，将提供下图所示的频率信号。

测量值不在显示范围内或出现故障时，显示消息（UL、OL、Err）。

图 12: 频率输出的输出特性，流量

1: 频率信号 MAW: 测量范围的初值
2: 流量 MEW: 测量范围的终值
3: 显示范围 FEP1: 频率输出终点
4: 测量范围 FrP1: 上限值频率信号 (kHz)
5: 标定测量范围 OL: 高于显示范围
Err: 错误

图 13: 频率输出的输出特性，温度

1:	频率信号	FSP1:	频率输出起点
2:	温度	FEP1:	频率输出终点
3:	显示范围	FrP1:	上限值频率信号 (kHz)
4:	测量范围	MAW:	测量范围的初值
5:	标定测量范围	MEW:	测量范围的终值
Err:	错误	OL:	高于显示范围

11.3.3.1 通过设备按键参数化：频率信号

√ 选择标准测量单位：EF > CFG > uni。
√ 选择 OUT1 过程值：EF > CFG > SEL1。
▶ 选择 EF > CFG。
▶ 选择 ou1 并且设定 FRQ。
▶ 调用主菜单。
▶ 选择 FSP1 并设定提供 0 kHz 的测量值下限。

FSP1 仅适用于温度测量。

▶ 选择 FEP1，并设定输出按照 FrP1 (= 100 %) 设定的频率时的上限值。
▶ 选择 FrP1 并设定测量上限值的频率（以 kHz 为单位）。

11.4 用户设定

此章节描述针对客户应用调整的设定选项。

11.4.1 标准测量单位

测量单位可选，过程值根据默认情况在显示屏中显示。所有进一步参数设定均基于此单位。

可选值:

- 流量 uni: l/min、 m³/h (SBN2xx: gpm、gph)

▶ 先设定测量单位，而后配置其他参数。

11.4.1.1 通过设备按键设定参数：标准测量单位

▶ 调用菜单 EF > CFG。
▶ 选择 uni 并设定测量单位。

11.4.2 OUT1 和 OUT2 过程值：

对于两个输出端，您可选择监控哪个过程值。所有进一步参数设定均基于此选择。

可选值：

• FLOW: 流量
• TEMP: 温度

11.4.2.1 通过设备按键参数化：OUT1 和 OUT2 过程值：

▶ 调用菜单 EF > CFG。
▶ SELx 选择输出 OUTx 的设定过程值。

11.4.3 中

传感器为相应介质提供有各种特性曲线。这些曲线可通过 MEdI 参数选择。

可选值:

• H2O: 水
• OIL: ➕ 技术数据，请访问 ifm.com。
• OIL2: → 技术数据，请访问 ifm.com。

11.4.3.1 通过设备按键设定参数：中

▶ 调用菜单 EF > CFG。
▶ 选择 MEdI，并设定介质。

11.4.4 输出极性

通过参数 P-n 进行输出极性设定。

两个开关输出均受设定的影响。

- PnP：开关输出为正极性输出。

- nPn：开关输出为负极性输出。

11.4.4.1 通过设备按键参数化：输出极性

▶ 调用菜单 EF > CFG。
▶ 选择 P-n 并设定 PnP 或 nPn。

11.4.5 阻尼

阻尼可用于设定设备不输出不规律发生的测量值变化的延迟时间。

设定的延迟时间稳定输出信号。

这涉及到输出、显示和过程值传输（通过 IO-Link 接口）。

可选值:

• dAP = 开关信号、显示屏及 IO-Link 信号的阻尼时间（63% 上升时间）。
• dAA = 模拟信号的阻尼时间（10...90% 上升时间）

阻尼时间增加到传感器的响应时间中（→技术资料）。

信号 UL 和 OL 根据阻尼时间定义。

测量值阻尼仅对测量的变量流有影响。

11.4.5.1 通过设备按键参数化：测量值阻尼

▶ 调用菜单 EF > CFG。
▶ 选择 dAP 并设定以秒为单位的阻尼时间（τ-值 63%）。
▶ 选择 dAA 并设定以秒为单位的阻尼时间。

11.4.6 输出功能的错误运行状况

故障时 OUTx 输出反应可通过参数 FOUx 设定。根据选择的输出功能，在故障时提供以下信号：

- 开关信号：

• On: 发生故障时输出开启。
• OFF：发生故障时输出关闭。
• OU：按参数定义，无论是否发生故障均开启输出。

- 模拟信号：

• On: 模拟信号达到 22 mA。
• OFF: 模拟信号达到 3.5 mA。
• OU：模拟信号仍然对应测量值。

- 频率信号：

• On: 频率信号达到 FrPx 的 130%。
• OFF: 频率信号达到 0 kHz。
• OU: 频率信号仍然对应测量值。

11.4.6.1 通过设备按键参数化：输出功能的错误运行状况

▶ 调用菜单 EF > CFG。
▶ 选择 FOUx 并设定 OUTx 的错误运行状况：On、OFF、OU。

11.4.7 存储

设备存储测量过程值最大值和最小值。

可选值:

• Lo. T: 温度记忆的最小值
• Hi. T: 温度记忆的最大值

建议在正常操作条件下，首次运行产品时，立即删除记忆。

11.4.7.1 通过设备按键参数化：记忆

显示记忆：

▶ 前往 EF > MEM 菜单。
▶ 选择 Lo. T 或 Hi. T 以显示测量的最高或最低过程值。

清除记忆：

▶ 前往 EF > MEM 菜单。
▶ 选择 Lo. T 或 Hi. T。
▶ 短按 ●。
▶ 按住 ▲ 或 ▼。
▷ 将显示 ----。

▶ 短按 ●。

11.4.8 设备复位

设备可复位为出厂设定。

建议您在执行复位前，记录您自己在出厂设定章节中的设定。

11.4.8.1 通过设备按键参数化：设备复位

▶ 选择 EF 菜单。
▶ 选择 rES。
▶ 短按 ●。
▶ 按住 ▲ 或 ▼。
▷ 将显示 ----。
▶ 短按 ●。

▷ 设备将执行重启。

11.4.9 锁定/解锁

可通过电子方式锁定设备，以避免未经授权的设定。

此锁可防止通过设备上的按键更改设置。

出厂设定：未锁定。

11.4.9.1 通过设备按键设定参数: 锁定/解锁

锁定：

▶ 请确保设备处于正常工作模式下。
▶ 同时按住 ▲ 与 ▼ 10 秒，直至显示 Loc。

解锁：

▶ 请确保设备处于正常工作模式下。
▶ 同时按住 ▲ 与 ▼ 10 秒，直至显示 uLoc。

11.5 显示器

11.5.1 显示标准过程值

使用 SELd 参数以选择默认情况下在显示屏中显示的过程值。

可选值:

• FLOW: 显示屏显示流量的当前过程值。
• TEMP: 显示屏显示温度的当前过程值。

11.5.1.1 通过设备按键参数化：显示标准过程值

▶ 调用菜单 EF > DIS。
▶ 选择 SELd 并设定标准过程值。

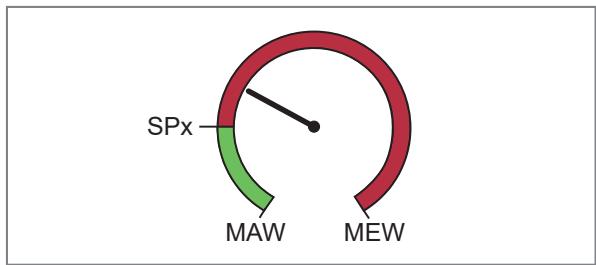

11.5.2 显示屏颜色设定

可通过参数 coLr 设定显示屏中的字符的颜色。

参数 rED（红色）和 GrEn（绿色）设定后，显示屏将永久设为一种颜色。如果设定参数 rxou 和 Gxou，字符的显色将根据过程值更改。

	OUT1	OUT2	将颜色更改为...
参数化	r1ou	r2ou	红色
	G1ou	G2ou	绿色

设定迟滞功能后，如果过程值高于设定值，则颜色改变：

图 14: 迟滞功能，coLr = rxou

设定窗口功能后，如果过程值在窗口部分内，则颜色改变：

图 15: 窗口功能, coLr = Gxou

MAW: 测量范围的初值 MEW: 测量范围的终值 SPx: 开关点

MAW: 测量范围的初值 MEW: 测量范围的终值 FLX: 窗口部分下限 FHX: 窗口部分上限

11.5.2.1 通过设备按键参数化：显示屏颜色设定

▶ 调用菜单 EF > DIS。
▶ 选择 coLr 并定义过程值显示中的字符的颜色。

11.5.3 显示更新速率

可通过参数 diS 设定显示屏的刷新速率。

可选值:

• d1: 快（每 50 ms）
• d2: 中等 (每 200 ms)
• d3: 慢 (每 600 ms)

11.5.3.1 通过设备按键参数化：显示更新速率

▶ 调用菜单 EF > DIS。
▶ 选择 diS 并设定更新速率。

11.5.4 显示屏方向

为方便读取，显示屏中的文本可以旋转。

11.5.4.1 通过设备按键参数化：显示屏方向

▶ 调用菜单 EF > DIS。
▶ 选择 diS 并同时设定显示屏旋转和更新速率:
- rd1: 每 50 ms，旋转 180°

• rd2: 每 200 ms，旋转 180°
• rd3: 每 600 ms，旋转 180°

11.5.5 关闭显示屏

在工作模式下，过程值显示屏可永久关闭。

按下按键即可开启显示屏。在无活动的情况下，显示屏在几秒钟后再次关闭。

即使已禁用显示屏，LED仍会保持工作状态。即使已禁用显示屏，仍会显示错误消息。

11.5.5.1 通过设备按键参数化：显示屏关闭

▶ 调用菜单 EF > DIS。
▶ 选择 diS 并且设定 OFF。

12 操作

12.1 过程值显示

工作期间可在不同过程值显示之间切换：

▶ 按 ▲ 或 ▼。
▷ 显示屏可在包含设定标准测量单位的标准显示和其他视图之前切换。
▷ 30 秒后设备将切换至标准显示。

图 16: 过程值显示

1: 根据 SELd 和 uni 设定的标准显示。

示例：SELd = FLOW 和 uni = m³/h

2: 详细视图。LED 指示当前过程值按哪个单位显示。

示例：以 ° C 为单位的温度。

12.2 读取参数设定

▶ 短按 ●。
▶ 按下 ▼ 以选择参数。
▶ 短按 ●。
▷ 当前设定的值将显示 30 s。之后产品将恢复至过程值显示。

13 故障排除

设备具有多项自我诊断选项。可在运行时自动进行自我监测。

即使已关闭显示屏，也会显示警告和错误。错误显示亦可通过 IO-Link 获得。

根据 NAMUR 建议 NE107 对状态信号分类。

如果多个诊断事件同时发生，仅显示最高优先级事件的诊断消息。

如果测量的温度值有问题，流量过程值仍可用。

附加诊断功能可通过 IO-Link 实现 ➕ IO-Link 接口描述见 documentation.ifm.com。

频率输出对 IO-Link 连接的影响：

如果输出 OUT1 已配置为频率输出，则无法与设备建立 IO-Link 连接。

▶ 修正措施：使用设备按键取消选择输出功能 FRQ /频率输出。

13.1 错误信息

显示屏	问题/补救措施
Err	产品故障▶更换设备。
无显示屏	•电源电压过低▶检查电源电压。•显示屏关闭▶检查设定diS=OFF,必要时更改设定。
Loc	设备的设定按键已锁定,拒绝更改参数。▶使用设备按键解锁设备。
C. Loc	设备的设定按钮暂时被锁定,通过IO-Link通信进行的参数设定生效中。▶完成通过IO-Link通信进行的参数设定。
S. Loc	已通过参数设定软件锁定设定按键,拒绝更改参数。▶利用参数设定软件,通过IO-Link接口解锁设备。
UL	•低于温度显示范围最小值的值:温度值在-32...-43°C(-26...-46°F)之间。▶检查温度范围。
OL	•超过了温度显示范围:温度值在122...133°C(252...272°F)之间。▶检查温度范围。•超过了流量显示范围:流量在测量范围最终值的120...130%之间。▶调整流量范围。
SC1	OUT1的开关状态LED闪烁:OUT1短路。▶OU1开关输出短路保护或过载保护;
SC2	OUT2的开关状态LED闪烁:OUT2短路。▶OUT2开关输出短路保护或过载保护;
SC	OUT1和OUT2的开关状态LED闪烁:OUT1和OUT2短路。▶检查OUT1和OUT2开关输出是否存在短路或过量电流。

14 维护、修理及处理

装置的运行无需维护。

仅允许制造商修理装置。

- ▶ 弃用设备时，应按适用的国家法规以环保的方式处理装置。

14.1 清洁设备

如果由于过滤不足而产生测量误差，则需要清洁：

▶ 旋出传感器头。
▶ 移除浮体和弹簧。
▶ 清洁浮体、弹簧和外壳内部，例如利用压缩空气清洁。
▶ 重装之前检查 O 形环是否受损。如有必要，更换并涂油。
▶ 清洁后，再安装组件。
▶ 以 20 Nm 的扭矩拧紧传感器头。

▶ 若要恢复测量精度，请用非磁体（如手指）按浮体并保持至少 2 秒，直到感觉有机械障碍。

图 17: 清洁传感器

1: 传感器头
3: 弹簧
5: 非磁体工具
2: 浮体
4:0 形环
6: 机械障碍

15 出厂设定

参数	出厂设定	用户设定
SP1 / FH1 (FLOW)	20 %
rP1 / FL1 (FLOW)	19 %
SP1 / FH1 (TEMP)	12 °C (54 °F)
rP1 / FL1 (TEMP)	11 °C (52 °F)
FrP1 (FLOW)	10 %
FrP1 (TEMP)	10 %
FSP1 (TEMP)	-10 °C (14 °F)
FEP1 (TEMP)	100 °C (212 °F)
FEP1 (FLOW)	100 %
SP2 / FH2 (FLOW)	40 %
rP2 / FL2 (FLOW)	39 %
SP2 / FH2 (TEMP)	34 °C (94 °F)
rP2 / FL2 (TEMP)	33 °C (92 °F)
ou1	Hno
ou2	I
uni	l/min (gal/min)
P-n	PnP
dAP (FLOW)	0.1
dAA (FLOW)	0
Medl	H2O
FOU1	ou
FOU2	ou
SEL1	FLOW
SEL2	FLOW
coLr	rEd
diS	d2
SELd	FLOW
