Marque	IFM
Modèle	O6T400
Type de produit	Détecteur réflexion directe
Fonction principale	Détection sans contact d'objets et de matières avec signal de commutation
Alimentation électrique	Selon EN 50178, tension typique 10-30 V DC
Sortie	PNP ou NPN (commutable via commutateur fonction)
Raccordement	Connecteur M8 ou M12 (3/4 broches) ou câble
Indicateurs LED	LED verte (alimentation et signal stable), LED jaune (sortie active)
Réglages	Potentiomètre de sensibilité, commutateur fonction (éclairement/obscurcissement)
Matériau du boîtier	Plastique (estimation)
Dimensions	Environ 60 x 30 x 20 mm (estimation)
Poids	Environ 50 g (estimation)
Température de fonctionnement	-25 à +60 °C (estimation typique)
Protection	IP67 (estimation)
Nettoyage	Nettoyer la lentille avec un chiffon doux, sans solvants
Sécurité	Montage par électricien qualifié, respect des normes électriques
Réparabilité	Réparation uniquement par le fabricant
Élimination	Respecter les règlements nationaux pour le recyclage

FOIRE AUX QUESTIONS - O6T400 IFM

Comment raccorder le détecteur O6T400 ?

Le raccordement se fait via connecteur M8/M12 ou câble. Les broches sont : L+ (brun), L- (bleu), sortie (noir). Respectez la polarité et utilisez une alimentation selon EN 50178.

Comment régler la sensibilité du capteur ?

Tournez le potentiomètre situé sur le dessus : sens horaire pour augmenter la sensibilité, anti-horaire pour la réduire.

Que signifient les LED verte et jaune ?

La LED verte indique que l'alimentation est présente et que le signal est stable. La LED jaune indique que la sortie de commutation est active (objet détecté ou non selon la fonction).

Comment choisir entre mode éclairement et obscurcissement ?

Utilisez le commutateur fonction : position L pour éclairement (sortie active quand un objet est détecté), position D pour obscurcissement (sortie active quand aucun objet n'est détecté).

Le capteur peut-il être utilisé en extérieur ?

Oui, le boîtier est probablement IP67, mais évitez les environnements très humides ou poussiéreux sans protection supplémentaire.

Comment nettoyer le détecteur ?

Nettoyez la lentille avec un chiffon doux et sec. N'utilisez pas de solvants ou produits agressifs qui pourraient endommager le plastique.

Que faire si le capteur ne fonctionne pas ?

Vérifiez l'alimentation, les connexions et le réglage de sensibilité. Si la LED verte ne s'allume pas, le capteur est peut-être défectueux ; contactez le fabricant.

Quelle est la tension d'alimentation du O6T400 ?

Le capteur nécessite une tension selon EN 50178, typiquement 10-30 V DC. Assurez-vous que l'alimentation est stable.

Le capteur peut-il détecter tous les matériaux ?

Le détecteur réflexion directe détecte les objets opaques et réfléchissants. Pour les matériaux transparents ou très sombres, les performances peuvent être réduites.

Où trouver les données techniques complètes ?

Consultez le site web d'IFM (www.ifm.com) pour la fiche technique détaillée du modèle O6T400.

MODE D'EMPLOI O6T400 IFM

Notice d'utilisation

Système réflexion directe

efector200

O6T4

FR

O6T400 / 00 10 / 2015

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

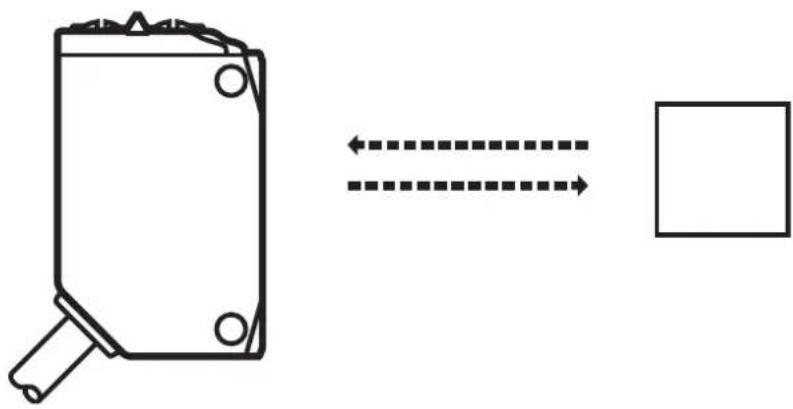

3 Montage

▶ Orienter le détecteur réflexion directe vers l'objet à détecter.
▶ Le fixer à l'aide d'un dispositif de fixation.

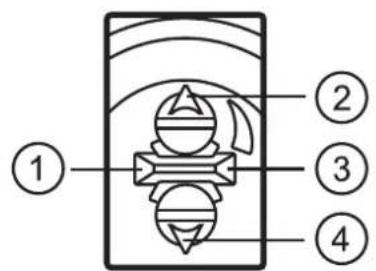

4 Eléments de service et d'indication

1: LED jaune - sortie de commutation active
2: potentiomètre de réglage sensibilité
3: LED verte - fonctionnement
4: commutateur fonction de sortie

4.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.

	signal stable	seuil de commutation		signal stable
éclairement
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	éteinte éteinte
obscurcissement
LED verte allumée éteinte éteinte allumée
LED jaune	éteinte éteinte		allu-mée	allumée

FR

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

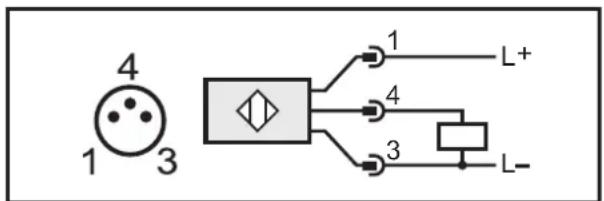

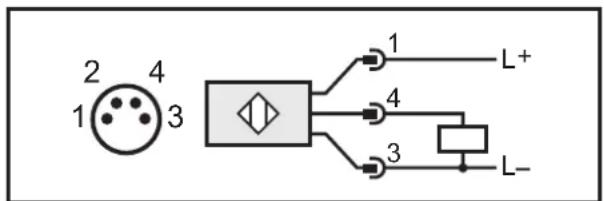

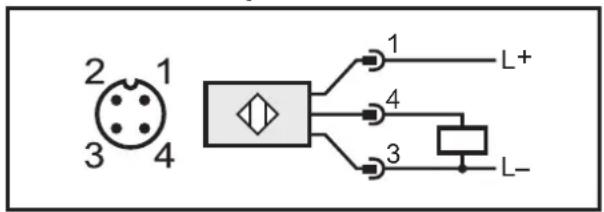

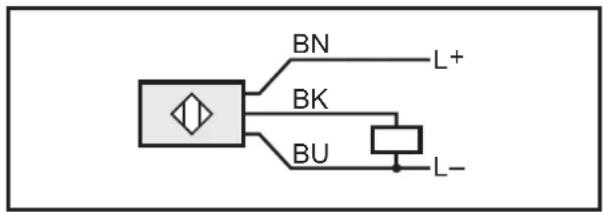

5.1 PNP

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

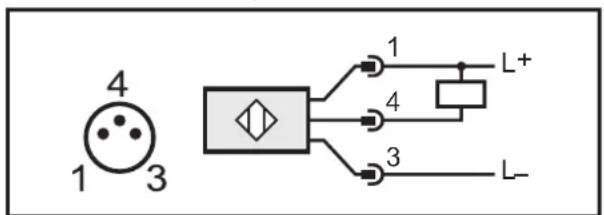

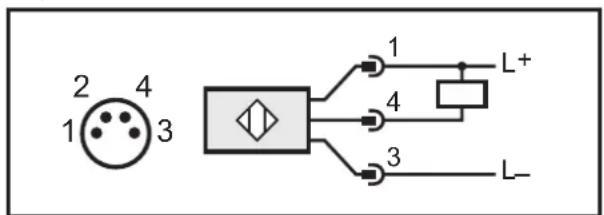

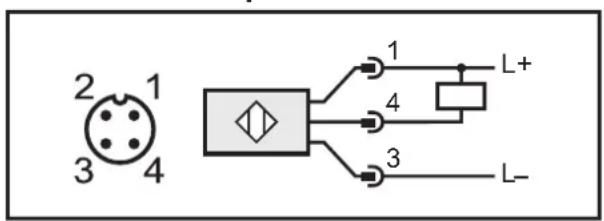

5.2 NPN

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglages

6.1 Régler la fonction sortie

Réglage D : obscurcissement
Réglage L : éclairement

6.2 Régler la sensibilité

- Augmenter la sensibilité : Tourner le potentiomètre de réglage en sens horaire. - Réduire la sensibilité : Tourner le potentiomètre de réglage en sens anti-horaire.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.
Commutation éclairement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.

8 Maintenance, réparation, élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
