O6T307 - Appareil photo IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	O6T307
Type de produit	Détecteur de proximité à réflexion directe
Fonctions principales	Détection sans contact d'objets et de matières, commutation de sortie
Alimentation électrique	10-30 V DC selon EN 50178
Type de sortie	PNP ou NPN sélectionnable
Fonction de sortie	Obscurcissement (D) ou Éclaircissement (L)
Connectique	Connecteur M8 ou M12 selon version
Indicateurs LED	LED verte (tension et signal stable), LED jaune (sortie active)
Réglage de sensibilité	Potentiomètre rotatif
Montage	Orienter vers l'objet, fixer avec dispositif de fixation
Raccordement électrique	Par électricien qualifié, respecter les normes
Entretien et nettoyage	Nettoyer la lentille, pas de solvants ni produits agressifs
Réparabilité	Réparation uniquement par le fabricant
Élimination	Élimination écologique selon les règlements nationaux
Informations générales	Notice d'utilisation disponible, 5 pages

FOIRE AUX QUESTIONS - O6T307 IFM

Comment régler la sensibilité du détecteur IFM O6T307 ?

Tournez le potentiomètre de réglage situé sur l'appareil : dans le sens horaire pour augmenter la sensibilité, dans le sens anti-horaire pour la réduire.

Que signifient les LED sur le détecteur ?

La LED verte indique que la tension d'alimentation est présente et que le signal est stable. La LED jaune s'allume lorsque la sortie de commutation est active (selon la fonction sélectionnée).

Quelle est la tension d'alimentation requise ?

L'appareil nécessite une alimentation de 10-30 V DC conformément à la norme EN 50178.

Comment choisir entre le mode PNP et NPN ?

Le commutateur de fonction de sortie (repère 4 sur l'appareil) permet de sélectionner entre PNP et NPN. Consultez le schéma de raccordement dans la notice pour les connexions correspondantes.

Quelle est la différence entre les fonctions obscurcissement et éclaircissement ?

En mode obscurcissement (D), la sortie est activée (LED jaune allumée) lorsqu'aucun objet n'est détecté. En mode éclaircissement (L), la sortie est activée lorsqu'un objet est détecté.

Comment nettoyer le détecteur ?

Nettoyez la lentille avec un chiffon doux. N'utilisez pas de solvants ou de produits susceptibles d'endommager les parties en plastique.

Puis-je réparer moi-même un détecteur défectueux ?

Non, les détecteurs défectueux doivent être réparés uniquement par le fabricant (IFM).

Quelles sont les couleurs des fils pour le raccordement PNP ?

Les couleurs des fils conducteurs sont : BN = brun (alimentation +), BU = bleu (alimentation -), BK = noir (sortie).

Le détecteur peut-il détecter des objets transparents ?

Oui, le détecteur à réflexion directe peut détecter divers matériaux, y compris les objets transparents, mais la portée peut varier selon les propriétés de surface.

Où trouver des informations supplémentaires sur ce produit ?

Consultez le site web d'IFM à l'adresse www.ifm.com pour les données techniques et les fiches produit détaillées.

MODE D'EMPLOI O6T307 IFM

Notice d'utilisation

Système réflexion directe

efector200

O6T3

FR

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

3 Montage

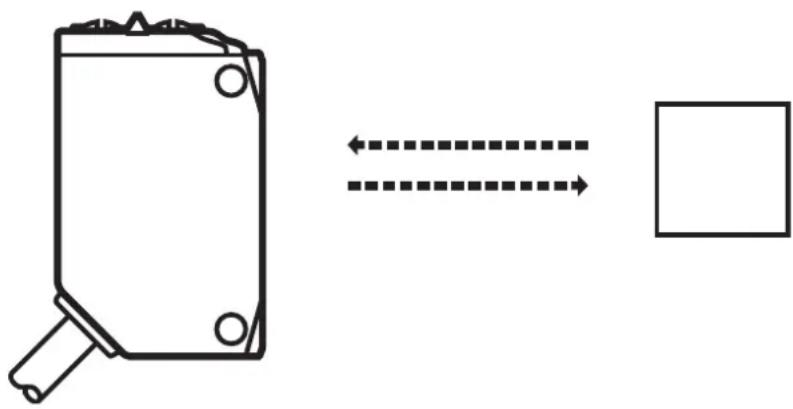

Orienter le détecteur réflexion directe vers l'objet à détecter.
Le fixer à l'aide d'un dispositif de fixation.

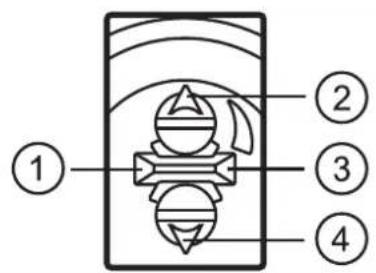

4 Éléments de service et d'indication

1: LED jaune - sortie de commutation active
2: potentiomètre de réglage sensibilité
3:LED verte -fonctionnement
4: commutateur fonction de sortie

4.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.

	signal stable	seuil de commutation		signal stable
éclairament
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	eteinte éteinte
obscurissement
LED verte allumée éteinte éteinte allumée
LED jaune	eteinte éteinte		allu-mée	allumée

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

5.1 PNP

Connecteur déporte M12 Câble *

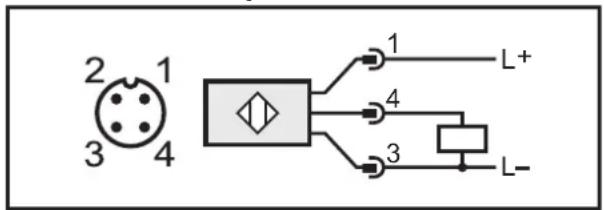

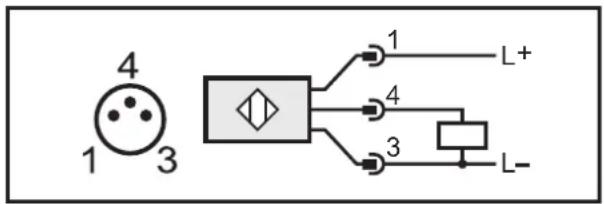

Connecteur M8, 3 broches Connecteur M8, 4 broches

• Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

5.2 NPN

Connecteur déporte M12 Câble *

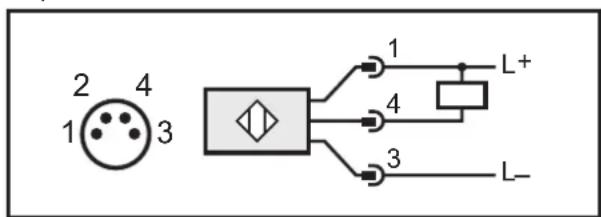

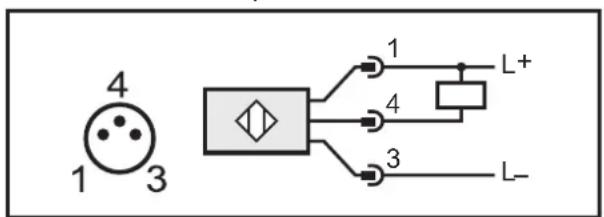

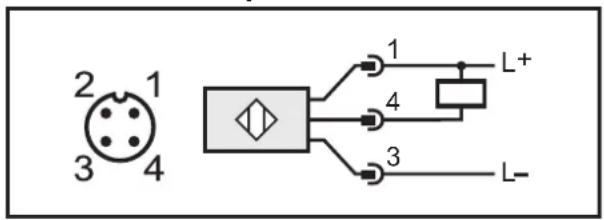

Connecteur M8, 3 broches Connecteur M8, 4 broches

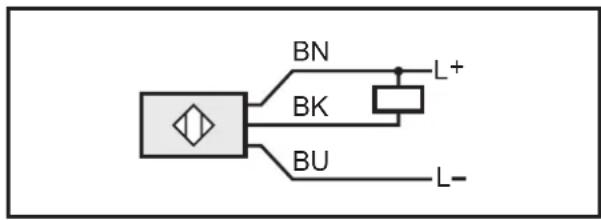

• Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

6 Réglages

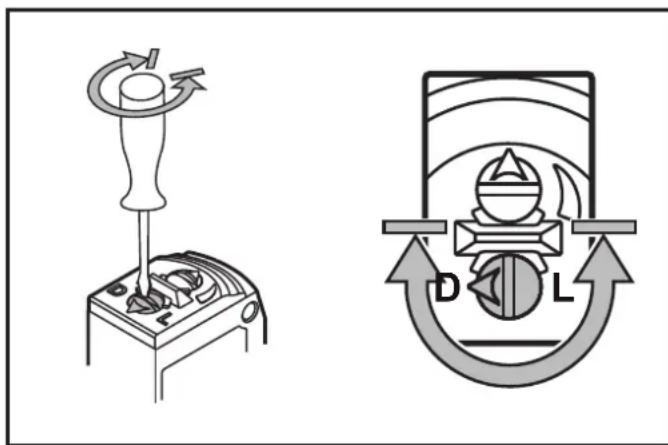

6.1 Régler la fonction sortie

Réglage D: obscurissement
Réglage L: établissement

6.2 Régler la sensibilité

Augmenter la sensibilité : Tourner le potentiametre de réglage en sens horsire.
Réduire la sensibilité: Tournier le potentiamètre de réglage en sens anti-horaire.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.
Commutation éclairment : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.

8 Maintenance, réparation, élimination

Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui poursaient abimer les parties en plastique.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
