FOIRE AUX QUESTIONS - 050DCTBFLKMC CHAMBERLAIN

Comment remplacer la carte logique du récepteur ?

Débranchez l'alimentation secteur et la batterie. Retirez le diffuseur, déconnectez les fils des bornes, puis retirez l'ancienne carte. Installez la nouvelle carte en connectant les harnais de fils et en fixant la carte au panneau d'extrémité. Reconnectez les fils en respectant les couleurs (blanc sur borne blanche, blanc/rouge sur rouge, etc.). Remettez la lentille et rebranchez l'alimentation. Consultez la notice pour plus de détails.

Comment programmer une télécommande ?

Appuyez sur le bouton d'apprentissage de l'ouvre-porte de garage (la lumière clignote). Dans les 30 secondes, appuyez et relâchez le bouton de la télécommande. Relâchez le bouton lorsque la lumière clignote (ou deux clics se font entendre si les ampoules ne sont pas installées). Le code est appris.

Comment régler les limites de course ?

Maintenez le bouton de réglage enfoncé jusqu'à ce que le bouton UP clignote. Utilisez UP/DOWN pour positionner la porte à l'ouverture désirée, puis appuyez sur réglage. Ensuite, le bouton DOWN clignote : positionnez la porte à la fermeture désirée et appuyez sur réglage. Enfin, appuyez sur UP puis DOWN pour valider. Si l'éclairage clignote 5 fois, le délai a expiré ; 10 fois, les capteurs sont mal alignés.

Que faire si la porte ne s'inverse pas lors du test d'inversion de sécurité ?

Vérifiez que le système d'inversion de sécurité est correctement installé. Réglez la limite de descente plus près du sol (étape 1 dans Réglages). Assurez-vous que les capteurs sont alignés et dégagés. Répétez le test. Si le problème persiste, contactez un technicien.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 3,8 cm (2×4 à plat) centrée sous la porte ouverte. Appuyez sur la télécommande ou la commande murale pour fermer la porte. La porte doit s'arrêter et remonter au contact de la planche. L'ouvre-porte émet un bip et les lampes clignotent cinq fois. Retirez la planche après le test.

Que signifient les clignotements de l'éclairage ?

Cinq clignotements indiquent que l'ouvre-porte a détecté une obstruction ou une résistance anormale. Dix clignotements signalent que les capteurs d'inversion de sécurité sont mal alignés ou obstrués.

Comment synchroniser la commande murale ?

Appuyez sur la barre-poussoir de la commande murale jusqu'à ce que l'ouvre-porte de garage s'active (cela peut prendre jusqu'à 3 pressions). Vérifiez en appuyant de nouveau : chaque pression doit activer l'ouvre-porte.

Comment installer les capteurs du Protector System® ?

Les capteurs doivent être installés de chaque côté de la porte, à moins de 15 cm du sol et alignés l'un en face de l'autre. Connectez les fils : blanc sur borne blanche, blanc/noir sur borne grise. Alignez les capteurs jusqu'à ce que le témoin DEL soit allumé. Consultez la notice d'installation complète.

Comment connecter l'ouvre-porte au réseau Wi-Fi ?

Consultez le manuel du propriétaire fourni avec l'ouvre-porte pour les instructions de connexion Wi-Fi. Vous aurez besoin du numéro de série myQ et de l'application myQ.

Que faire si la porte ne se ferme pas avec la télécommande ?

Vérifiez que les capteurs d'inversion de sécurité sont alignés et non obstrués (le témoin DEL doit être allumé). Si le témoin est éteint, réalignez les capteurs. Assurez-vous que la télécommande est programmée. Si le problème persiste, testez le système d'inversion de sécurité.

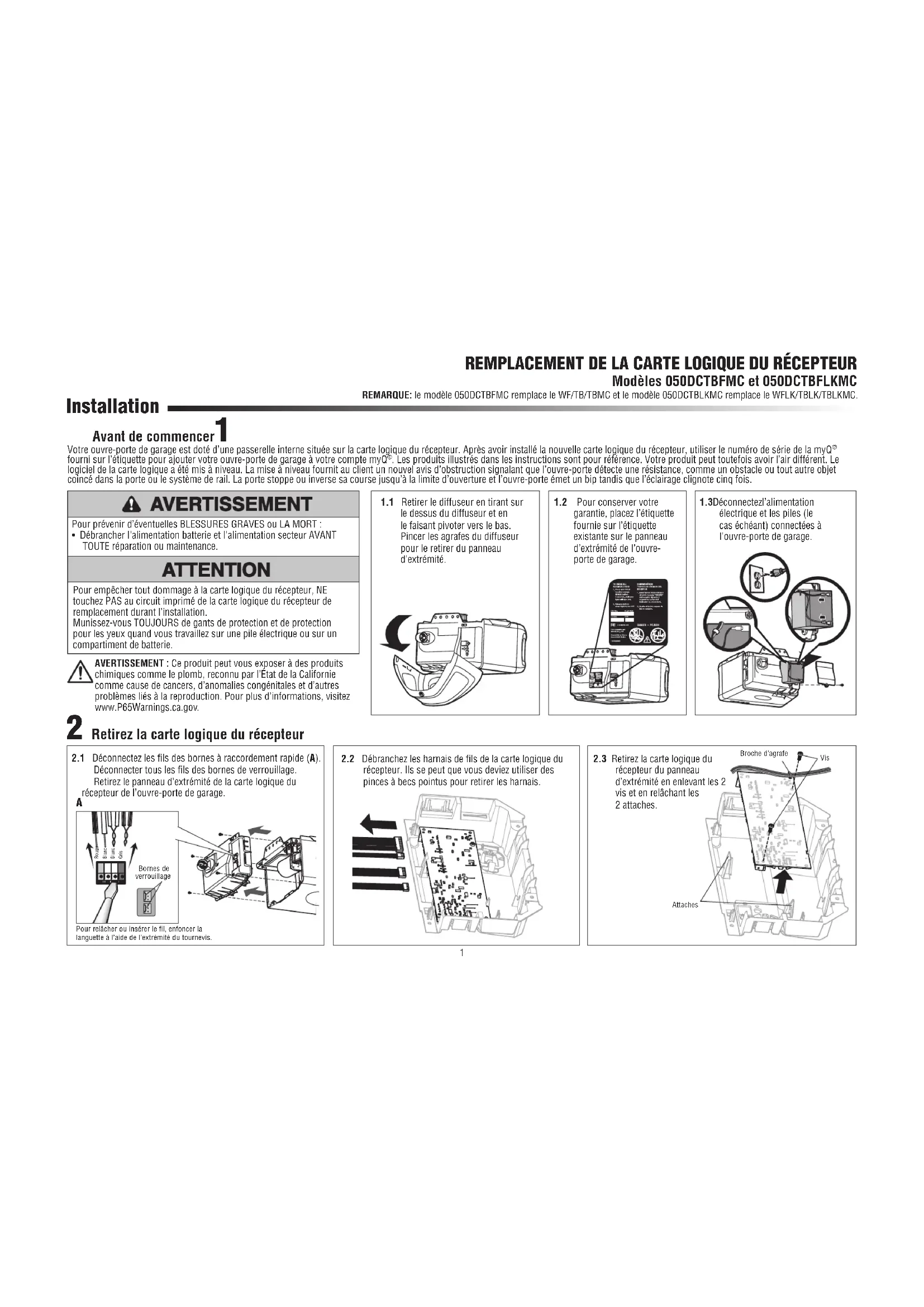

MODE D'EMPLOI 050DCTBFLKMC CHAMBERLAIN

Modèles 050DCTBFMC et 050DCTBFLKMC

REMARQUE: le modele 050DCTBFMC remplace le WF/TB/TBMC et le modele 050DCTBLKMC remplace le WFLK/TBLK/TBLKMC.

Installation

Avant de commencer

Votre ouve-orte de garag est dote d une passerelle interne sited sur la carte logique du recepteur. Ares avoir installe la nouvelle carte logique du rcepteur,utiliser le numero de series de la myQ eurni sur l'etiquette pour ajouter vour ouve-orte de garage a yore compte myQ3. Les produits ilustrés dans les instructions sont pour reference.Vote produit peut toutefois avoir iair different. Le ogiciel de la carte logique a et mis a nivea. La mise a nivea forunit au client un nolai d obstruction signalant que ouvre-orte detecte une resistance, comme un obstacle ou tout autre objet coincide dans la porte ou le systeme de rail. La porte stoppe ou inverse sa course jusqu'a la limite d'ouverture et l'ouvre-orte emet un bip tandis que I'elcairage clignote cinq fois.

AVERTISSEMENT

Pour prévenir d'eventuelles BLESSURES GRAVES ou LA MORT :
- Debrancher l'alimentation batterie et l'alimentation secteur AVANT TOUTE réparation ou maintenance.

ATTENTION

Pour empecher tout dommage à la carte logique du récepteur, NE touche PAS au circuit imprimé de la carte logique du récepteur de remplacement durant l'installation.
Munisseze-vous TOUJOURS de gants de protection et de protection pour les yeux quand vous travailliez sur une pile électrique ou sur un compartment de batterie.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnau par l'Etat de la Californie comme cause de cancers, d'anomalies congenitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov.

1.1 Retirer le diffuseur en tirant sur le dessus du diffuseur et en le faisant pivoter vers le bas. Pincer les agrafes du diffuseur pour le retirer du panneau d'extrémité.

1.2 Pour conserver toute garantie, placez l'etiquette fournie sur l'etiquette existante sur le panneau d'extrémité de l'ouvre-porte de garage.

1.3Déconnectezl'alimentation électrice et les piles (le cas échéant) connectées à l'ouvre-porte de garage.

Retirez la carte logique du récepteur

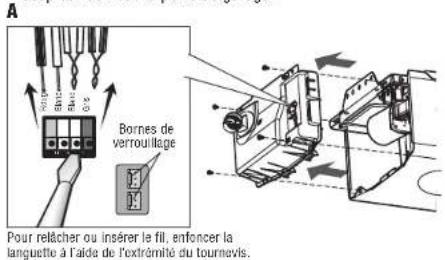

2.1 Déconnectez les fils des bornes à raccordement rapide (A). Déconnecter tous les fils des bornes de verrouillage. Retirez le panneau d'extrémité de la carte logique du recepteur de l'ouvre-porte de garage.

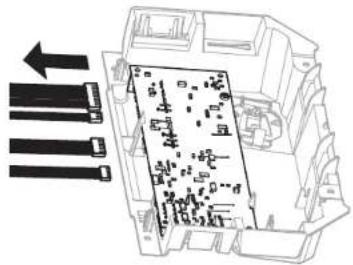

2.2 Debranche les harnais de fils de la carte logique du récepteur. Ils peut que nous devièz utiliser des pinces à becs pointus pour retarder les harnais.

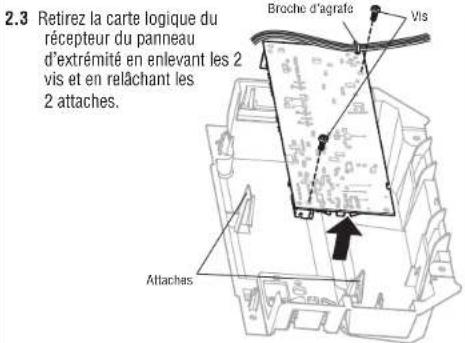

3 Installez le nouvelle carte logique du récepteur

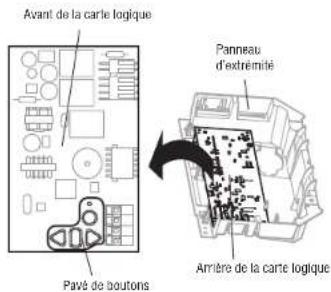

Pour les ouvre-portes de garaje sans système à pile de secours : enlever le pavé de boutons de la carte logique et le remplacer par le pavé de rechange.

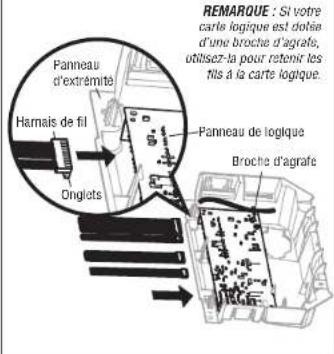

3.1 Connectez les harnais de fil à la nouvelle carte logique du récepteur. En rebranchant le harnais de fil, soyez sur que les ontlets sur le harnais de fil font face au panneau d'extrémité, pas le panneau de logique.

3.2 Insérez les fils d'antenne à travers les trous du panneau d'extrémité. Enclenchez la carte logique du récepteur en place sur le panneau d'extrémité et la fixer avec des vis.

REMARQUE:
Cortains modielles nécessiteront que les liés d'antienne court soit placé dans les troupes du panneau d'extrésimie.

3.3 Reinserez les fils. Fils de commande de la porte: fil blanc sur la borne blanche. fil blanc/rouge sur la borne rouge. Fils de detecteur-inverseur de sécurité fils blancs sur la borne blanche. fils blanc/noir sur la borne grise du panneau d'extrimerite. Reconnectetous les fils des bornes de verrouillage. Borns de verrouillage Pour ralachar ou insrarer le fil, enforcar la langueue a I'aide de l'extrimerite du tournreis.

3.4 Installéla lentille en l'alignant avec les charmières et en l'enclenchant en place. Reconnectez l'alimentation. REMARQUE: Lors de l'installation de la lentille, s'assurer que les fils d'antenna sont orientées vers le sol.

REMARQUE: Un essai du système d'inversion de sécurité est nécessaire pour un fonctionnement sécurité.

Programmation

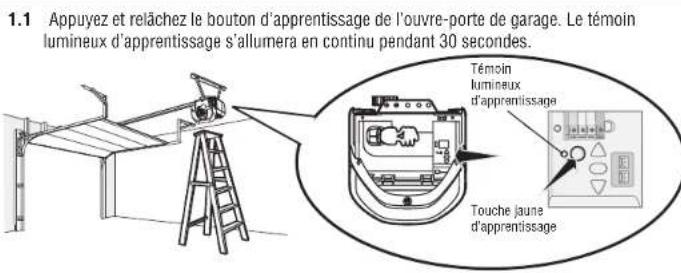

1 Programmation d'une telecommande à l'aide du bouton d'apprentissage

Pour programme I'ouvre-porte de garage Wi-Fi a votre réseau, consulter votre manuel du proprieteaire.

1.2 Dans les 30 secondes, appuyez et relâchéz le bouton de la télécommande.

1.3 Relacher le bouton lorsque la lumière de l'ouvre-porte de garage clignote. Il a appris le code. Si les ampoules ne sont pas posées, deux clicks se feront entendre.

Réglages

1 Programmation de la course

A VERTISSEMENT

Sans un systeme d'inversion de sécurité bien installedes personnes (plus particulierement les petits enfants) pourraient etre GRIEVEMENT BLESSES ou TUEEs par une portecde garaje qui se refere.

• Un réglage errone des courses de la porte de garage généra un fonctionnement appropri du système d' inversion de sécurité.
• Àprouvavoireffectuéquelquere réglageque ce soit, onDOITfaireI'essai du systemé d'inversion de sécurité.Laporte de garagEDOT remonter au contact d'un object d'une hauteure de 1-1/2 po (3,8cm) ou un 2× 4 poséa plat) sur le sol.

1.1 Appuyer sur le bouton de réglage et le maintainir enforcé jusqu'à ce que le bouton UP commence à clignoter ou qu'un bip si fait entendre.

1.2 Appuyer sur le bouton UP et le maintenir enforcé jusqu'à ce que la pointe soit à la position d'ouverture désirée.

REMARQUE: On peut utiliser les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.

1.3 Une fois que la porte est dans la position d'ouverture désirée, appuyer sur le bouton de réglage et le relachier. L'éclairage de l'ouvre-porte de garaje clignotera deux fois et le bouton DOWN commencerca à clignoter.

1.4 Appuyer sur le bouton DOWN et le maintenir enforcé jusqu'à ce que la porte soit à la position de fermeture désirée

REMARQUE: On peut utiliser les boutons UP et DOWN pour déslier la porte vers le haut et le bas. au besoin.

1.5 Une fois que la portec est dans la position de fermetre desirable, appuyer sur le bouton de reglage et le relacher. L'éclairage de l'ouvre-porte de garage clignotera deux fois et le bouton UP commercera a clignoter.

1.6 Appuyer et relacher le bouton UP.
Lorsque la porte se déplace à la position UP programmée, le bouton DOWN commencerà a clignoter.

1.7 Appuyer et relacher le bouton DOWN La porte se déplacera jusqu'à la position de fermeture programmée. La programmation est terminée.

Si l'éclairage de l'ouvre-porte de garage clignote 5 fois au cours des étapes de programmation de la course, le délambda de programmation a expire. Si l'éclairage de l'ouvre-porte de garage clignote 10 fois au cours des étapes de programmation de la course, les capteurs d'inversion de sécurité sont mal alignés ou obtrués. Lorsque les capteurs sont alignés et dégagés, effectuer un cycle d'ouverture et de fermeture complet de la porte en utilisant la télécommande ou les boutons UP et DOWN. La programmation est terminée. Si on ne parvient pas à actionner la porte, repeter les étapes de la programmation de la course.

2 Essai du système d'inversion de sécurité

AVERTISSEMENT

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants), poursraient etre GRIÉVEMENT BLESSEES ou TUEES par une porte de garage qui se refère.
On DOIT proceder a une verification mensuelle du systeme d' inversion de sécurité.
- Àprouvá avoir effectué quelque réglage que ce soit, on DOIT faïre l'essai du système d' inversion de sécurité. La perte de garde DOIT remoner au contact d'un objet d'une hauteur de 1-1/2 po (3.8 cm) (ou un 2 x 4 posé à plat) sur le sol.

2.1Laporte etant entierement ouverte,placer une planche de 3,8cm(11/2de po)d'épaissur ou un 2× 4 a plat) sur le sol, centree sous la portede garage.

2.2 Appuyer sur le bouton de la télécommande ou de la commande de porte montée au mur pour fermer la porte. La porte devait s'arrêté et remonter quand elle entre en contact avec la planche. La porte returne à la position d'ouverture précédente. L'ouvre-porte énet un bip et les lampes clignont cinq fois.

2.3 Si la porte inverse sa course, retirer la planche. Le test est terminé.

Si la porte arrete sa course, mais ne l'inverse pas:

1. Revoir les instructions d'installation fournies pour vérifier que toutes les étapes ont bien été suivies.
2. Consulter l'étépe 1 dans Réglages et régier la limite vers le bas plus prés du plancher du garage.

REMARQUE: Dans le cas d'une porte articulée, s'assurer que les réglages ne forcent pas la biellette au-delà d'une position d'ouverture ou de ferméture.

1. Répéter l'essai du système d'inversion de sécurité

3 Essai du Protector System® (système protector)

AVERTISSEMENT

Sans un systeme d'inversion de sécurité bien installedes personnes (plus particulierement les petits enfants),pourraient etre GRIEVEMENT BLESSEES ou TUUES par une portede garage qui se refere.

3.1 Ouvrir la porte. Mettre la boite en carton de l'ouvre-porte sur le chemin de la porte.

3.2 Appuyer sur le bouton-pousoir de la télécommande pour fermer la porte. La porte ne se déplacera pas plus de 2,5 cm (1 po) et l'éclairage de l'ouvre-porte de garaje clignotera 10 FOIs.

L'ouvre-porte de garage ne se fermera pas à l'aide d'une télécommande si le témoin DEL d'un des deux capteurs d'inversion est étêtant (ce qui avertit que le détecteur est mal aligné ou obtrué).

Si I'ouvre-porte de garaje ferme la porte lorsque le capteur d'inversion de sécurité est obtruen (et que les capteurs ne sont pas a plus de 15 cm (6 po) du sol), appeler un technicien formé en systèmes de porte.

4 Synchronisation de la commande de porte

Pour synchroniser la commande de porte et l'ouvre-porte de garage, appuyez sur la barre-poussoir jusqu'à ce que l'ouvre-porte de garage s'active (cela peut prendre jusqu'à 3 pressions). Verifie la commande de la porte en appuyant sur la barre-poussoir, chaque pression sur la barre-poussoir activera l'ouvre-porte de garage.

REEMPLAZO DE LA TARJETA LÓGICA DEL RECEPTOR

Modelos 050DCTBFMC y 050DCTBFLKMC
