EBT006 - Répartiteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur (connecteur)
Marque	IFM
Modèle	EBT006
Dimensions	Longueur 50 mm, diamètre 20 mm
Poids	30 g
Matériau	Laiton nickelé et plastique
Indice de protection	IP67
Tension nominale	24 V DC
Courant nominal	4 A
Nombre de pôles	4
Fonctions principales	Raccordement électrique, distribution de signaux
Montage	Par écrou moleté ou clé de 14 mm
Couple de serrage	M8 : 0,3-0,5 Nm, M12 : 0,6-1,5 Nm
Environnement agressif	Serrage supplémentaire d'un cran d'arrêt
Maintenance	Aucune maintenance nécessaire en fonctionnement normal
Nettoyage	Ne pas utiliser de solvants agressifs
Réparabilité	Réparation uniquement par le fabricant
Élimination	Élimination écologique selon réglementations nationales
Température de fonctionnement	-25 °C à +85 °C
Homologations	CE, RoHS

FOIRE AUX QUESTIONS - EBT006 IFM

Comment raccorder correctement le répartiteur EBT006 IFM ?

Raccordez le connecteur à l'appareil en alignant la flèche indiquant le bon sens de codage. Serrez l'écrou moleté à la main jusqu'au couple recommandé.

Quel couple de serrage appliquer pour l'écrou moleté ?

Pour les connecteurs M8 : 0,3 à 0,5 Nm ; pour M12 : 0,6 à 1,5 Nm. Utilisez une clé dynamométrique si nécessaire.

Comment démonter le connecteur ?

Desserrez l'écrou et appuyez simultanément sur le connecteur contre l'appareil pour le dégager.

Comment assurer une meilleure tenue aux chocs et vibrations ?

Dans un environnement agressif, serrez l'écrou d'un cran d'arrêt supplémentaire à l'aide d'une clé de 14 mm pour augmenter la résistance aux chocs et vibrations.

Puis-je utiliser une clé pour serrer l'écrou ?

Oui, utilisez une clé de 14 mm pour le serrage et le démontage, notamment dans les environnements agressifs.

Quel entretien nécessite l'appareil ?

Aucune maintenance n'est nécessaire en fonctionnement normal. En cas de dysfonctionnement, contactez le fabricant.

Que faire en cas de dysfonctionnement ?

L'appareil ne doit être réparé que par le fabricant. Ne tentez pas de réparation vous-même.

Comment éliminer l'appareil en fin de vie ?

Assurez-vous d'une élimination écologique conformément aux réglementations nationales en vigueur.

Quelle est l'indice de protection du répartiteur ?

L'indice de protection est IP67, garanti par le serrage correct de l'écrou moleté.

Le répartiteur est-il adapté aux environnements agressifs ?

Oui, avec un serrage supplémentaire d'un cran d'arrêt, il résiste mieux aux chocs et vibrations dans les environnements agressifs.

MODE D'EMPLOI EBT006 IFM

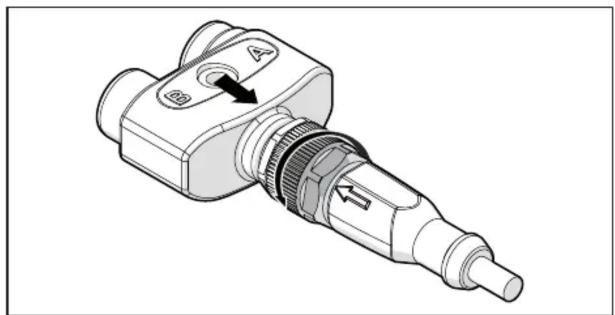

Raccorder le connecteur a l'appareil, la flèche indique la bonne direction du codage.

Afin d'assurer l'indice de protection indiqué, il faut serrer l'écrou moleté à la main (M8 : 0,3...0,5 Nm, M12 : 0,6...1,5 Nm).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre l'appareil.

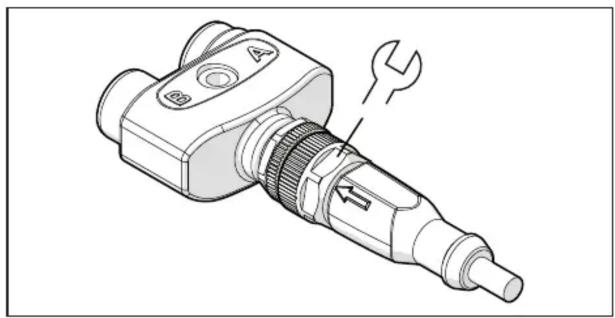

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations.

Utiliser également une clé (cote sur plat 14) pour le démontage.

2 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

3 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
