| Type de produit | Alimentation électrique AS-Interface |
| Marque | IFM |
| Modèle | AC1212 |
| Dimensions (L x H x P) | 73 x 124 x 102 mm (sans rail DIN) |
| Poids | 650 g |
| Tension d’entrée | AC 100-127 V / 220-240 V (sélection manuelle) |
| Fréquence secteur | 50 - 60 Hz ±6% |
| Tension de sortie | 30,6 V DC nominale |
| Courant de sortie | 2 x 4 A (jusqu’à +60 °C) / 2 x 3 A (jusqu’à +70 °C) |
| Protection | Contre surcharge, court-circuit, marche à vide ; LED OK verte |
| Indice de protection | IP20 |
| Classe de protection | I (selon CEI 61140) |
| Installation | Sur rail DIN EN 60715, dans une armoire |
| Refroidissement | Par convection naturelle, sans ventilateur |
| Température de fonctionnement | -10 °C à +70 °C |
| Humidité relative | 10 % à 90 % (sans condensation) |
| Altitude maximale | 2000 m |
| Raccordement | Bornes à vis, fil max. 4 mm² / AWG 22-12, couple 1 Nm |
| Entretien | Aucune pièce réparable par l’utilisateur. Ne pas ouvrir. |
| Nettoyage | Débrancher l’appareil, nettoyer avec un chiffon sec. |
FOIRE AUX QUESTIONS - AC1212 IFM
Questions des utilisateurs sur AC1212 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice AC1212 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AC1212 de la marque IFM.
MODE D'EMPLOI AC1212 IFM

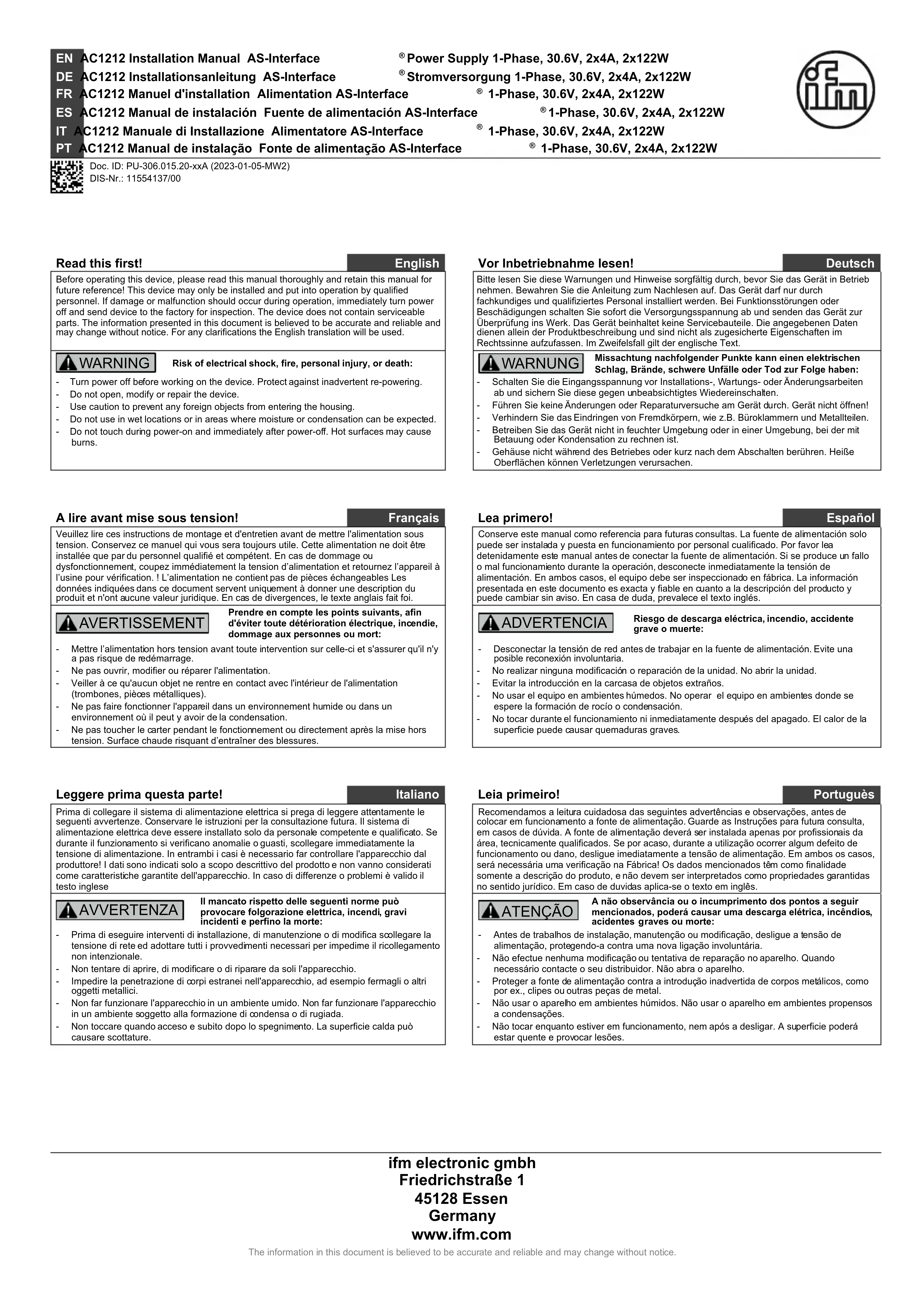

EN AC1212 Installation Manual AS-Interface
DE AC1212 Installationsanleitung AS-Interface
FR AC1212 Manuel d'installation Alimentation AS-Interface
ES AC1212 Manual de instalación Fuente de alimentación AS-Interface
IT AC1212 Manuale di Installazione Alimentatore AS-Interface
PT AC1212 Manual de instalacao Fonte de alimentacao AS-Interface
A dire avant mise sous tension!
Français
Veuillez tire ces instructions de montage et d'entretien avant demettre l'alimentation sous tension. Conservez ce manuel qui vous sera toutes utilis. Cette alimentation ne doit être installée que par du personnel qualifié et compétent. En cas de dommage ou dysfonctionnement, coupez immédiamatéla tension d'alimentation et retournez l'appareil à l'usine pour verification. ! L'alimentation ne contient pas de pièces échéangeables Les données indiquées dans ce document seront uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.
AVERTISSEMENT
Prenrende en compte les points suivants, afin d'éviter toute dépréciation électrique, incendie, dommage aux personnes ou mort:
- Mettre l'alimentation hors tension avant toute intervention sur celle-ci et s'assurer qu'il n'y a pas risque de redémarrage.
- Ne pas ouvrir, modifier ou réparer l'alimentation.
- Veiller à ce qu'aucun objet ne restre en contact avec l'intérieur de l'alimentation (trombones, pièces métalliques).
- Ne pas faire fonctionner l'appareil dans un environnement humide ou dans un environnement où il peut y avoir de la condensation.
- Ne pas toucher la carte pendant le fonctionnement ou directement après la mise hors tension. Surface chaude risuant d'entraîner des blessures.
Lea primo!
Espanol
Description du produit
L'appareil AC1212 est une alimentation d'entrée monophasée montable sur rail DIN, fournissant la tension secteur pour deux systèmes AS-Interface.
Le système AS-Interface est une technologie de bus de terrain où un même cable à deux
conducteurs fournir à la fois l'alimentation et les données.
De ce fait, des alimentations spécifiques avec découpage de données sont nécessaires pour prévenir une perturbation de la tension de signal modulée sur le bus AS-Interface.
Usage prévu
L'appareil est donc pour une installation dans une armoire et prévu pour un usage commercial de fourniture de courant à des systèmes de réseau AS-Interface.
Sans disposifis additionnels de sécurité adaptés à l'application finale, cet appeareil ne doit pas etre utilise dans un équipement ou un dysfonctionnement pourrait cause des blessures corporelles graves oumettre en péril la vie humaine.
Si cet apparéil est utilisé d'une façon ne correspondant pas à sa spécification, la protection qu'il fournit peut en être affectée.
En cas de fonctionnement sans structure AS-Interface® (par ex. dans un test en laboratoire), connecter un condensateur 470~ F / 35V entre les bornes AS-Interface + et AS-Interface - pour éviter des fluctuations de la tension de sortie.
Installer l'appareil dans une armoire fournissant une protection contre les dangers électriques, mécaniques et d'incendie.
Installer l'appareil sur un rail DIN conformément à la norme EN 60715, avec les bornes d'entrée du côte inférieur de l'appareil.
Assurer un câblage correct en respectant toutes les prescriptions locales et nationales. Utiliser des cables en cuivre appropriés, concours pour une température de fonctionnement minimale de 60^ à des Températures ambientes allant jusqu'à +45 °C, de 75 °C à des Températures ambientes allant jusqu'à +60 °C et de 90 °C à des Températures ambientes allant jusqu'à +70 °C.
S-assurer que tous les fils des cables entrent bien dans les bornes. Utiliser des embouts appropriés pour les fils sur les bornes d'entrée et de sortie.
Les vis des bornes inutilisés doivent être bien serrées.
L'appareil est donc pour les zones à degré de souillure 2 dans des environnementés contrôlos. La condensation et le gel ne sont pas autorisés.
L'armoire de l'appareil fournit un niveau de protection de IP20. Le boitier ne fournit pas de protection contre les liquides renversés.
L'appareil est concu pour des zones de la catégorie de surtension II.
L'appareil est concu comme un équipement de « Classe de protection I » selon la norme CEI 61140.
Ne pas utiliser sans connexion PE (terre de protection) correcte.
Il est essential de connecter la borne de blindage à la PE ou à la masse de la machine. Le réseau AS-Interface ne doit pas conténir d'autres détecteurs de début de terre ou de contrôleurs d'isolement.
L'appareil peut être alimenté à partir des réseaux TN, TT et IT. La tension continue entre les bornes d'entrée et le potentiel de la PE ne doit pas dépasser 264 Vac.
Un dispositif de déconnexion doit être fourni pour l'entrée de l'appareil.
L'appareil est donc pour un refroidissement par convection et ne nécessite pas de ventilateur externe. Ne pas bloquer le flux d'air ni couvrir la grille de ventilation!
L'appareil est concu pour des altitudes jusqu'à 2000 m.
Respecter les distances d'installation minimales suivantes : 40 mm au-dessus, 20 mm en dessous, 5 mm à droite et à gauche.
Augmenter les 5 mm à 15 mm si l'appareil adjacent est une source de chaleur. Lorsque l'appareil est en permanence charge à moins de 50% , les 5 mm peuvent être réduits à zéro.
L'appareil est donc, testé et approuvéd pour des circuits de dérivation jusqu'à 20 A sans apparéil de protection supplémentaire.
Si un fusible externe est employé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 6 A B ou C pour éviter un déclenchement intempéstif du disjoncteur.
La température maximale de l'air environnant est de +70^ . La température de fonctionnement est la même que celle de l'air ambiant ou environnant et elle est définie 2 cm sous l'appareil.
L'appareil est concu pour fonctionner dans des zones ou l'humidité relative se situe entre 10% et 90% .
Instructions d-installation pour les zones à risque d'explosion
L'appareil peut être utilisé dans les zones de classe I, division 2, groupes A, B, C et D.
La substitution de composants peut affecter l'adéquation pour cet environnement.
Débrancher l'appareil ou régler la tension uniquement après avoir coupé l'alimentation électrique ou après avoir vérifié que la zone n'est plus dangereuse.
Description du fonctionnement
La sortie est protégéelectroniquement contre la marche à vide, la surcharge et le court-circuit.
La LED OK verte ÅS-i indique une tension nominale de sortie d'un apparéil en fonctionnement. La LED s'étéintès que l'unité est en mode de surcharge.
Pour des courants de sortie plus élevés, les apparêils ne doivent pas être branchés en parallelle.
Pour des tensions de sortie plus élevées, ne pas brancher en série les sorties des apparêils.
En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 55 V. La sortie se désactive et tente automatiquement de redémarrer.
L'appareil est équipé d'un selecteur manuel de plage d'entrée. En cas d'utilisation sur un réseau secteur 100-127 V, régler le commutateur sur la position 115 V.
En cas d'utilisation sur un réseau secteur 220-240 V, régler le commutateur sur la position 230 V.
Données techniques
Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiées pour une tension d'entrée de 230 Vac 50 Hz, une charge de sortie de
30.6 V 2x4 A, une temperature ambiente de 25^ et après un temps de démarrage de 5 minutes.
Tension de sortie DC 30,6 V Nominale
Plage de réglage Non régliable Réglage usine 30,6 V
Courant de sortie Continue :
2x4A Sous +60^ ambients
2x3A Pour +70^ ambients
Déduire linéairement entre +60^ et +70^
Uniquement pour utilisation sur des réseaux
AS-Interface®
Limitation de courant ≥ 4.4A
| Tension d'entrée AC | AC 100-127 V | ±10 % |
| (sélection manuelle de la plaque) | AC 220-240 V | ±10 % |
Fréquence du secteur 50 - 60 Hz ±6%
Courant d'entrée AC 6 A Pour 100 - 127 Vac
2,8 A Pour 220 - 240 Vac
Facteur de puissance 0,58 Pour 100 - 127 Vac
0,48 Pour 220 - 240 Vac
| Courant de démarrage d'entrée | 45 / 50 A pk | Pour 120 / 230 Vac, 40 °C, démarrage à froid |
| Rendement | 89,0 / 89,2 % | Pour 120 / 230 Vac |
| Pertes de puissance | 30,0 / 29,5 W | Pour 120 / 230 Vac |
| Immunité aux coupures secteur | 56 / 60 ms | Pour 120 / 230 Vac |
Plage de température -10 à +70 °C Pour 120 / 230 Vac
| Taille max. de fil (fil litz) | 4 mm2 | Toutes les bornes |
| Taille de fil AWG | AWG 22-12 | Toutes les bornes |
| Diamètre max. de fil | 2,3 mm | Toutes les bornes |
| Longueur de fil à dénuder | 14 mm | Toutes les bornes |
| Couple de serrage | 1 Nm | Toutes les bornes |
| Dimensions (lxhxp) | 73x124x102 mm | Sans rail DIN |
| Poids | 650 g |

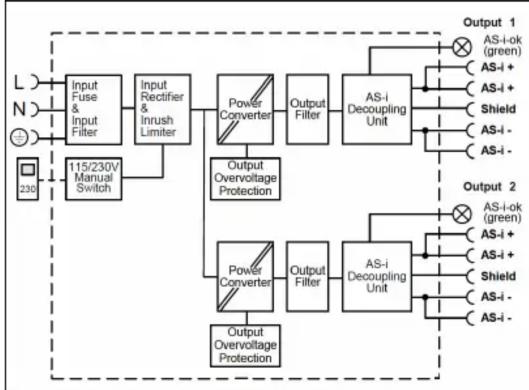

Diagramme de fonctionnement

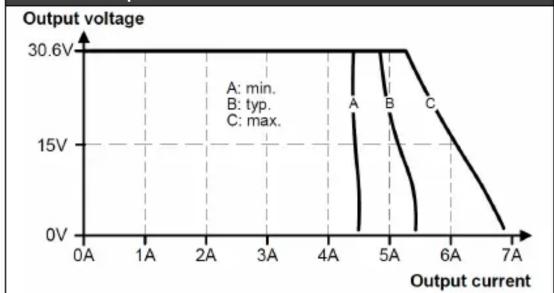

\section*{Caracteristique de sortie}
Plage de température
