Type de produit	Répartiteur (distributeur) pour capteurs/actionneurs
Marque	IFM
Modèle	EBC113
Catégorie	Répartiteur
Nombre de voies	2 sorties
Type de connecteur	M8 ou M12 (selon variante)
Indice de protection	IP67 (en utilisation avec écrou serré à la main)
Température de fonctionnement	-25°C à 80°C
Matériau du boîtier	Polyamide (PA) avec insert métallique
Dimensions (approx.)	30 x 20 x 20 mm
Poids	15 g
Tension nominale	24 V DC (max. 250 V AC/DC selon variante)
Courant nominal total	4 A
Fonctions principales	Distribution d'alimentation et de signaux d'un point à deux sorties
Raccordement électrique	Par connecteurs à visser (couple M8 : 0,3-0,5 Nm, M12 : 0,6-1,5 Nm)
Entretien et nettoyage	Aucun entretien nécessaire ; nettoyer avec un chiffon sec si nécessaire
Sécurité	Montage par électricien qualifié ; serrer l'écrou au couple spécifié
Pièces détachées et réparabilité	Réparation uniquement par le fabricant ; pas de pièces détachées disponibles
Garantie	2 ans (standard IFM)
Elimination	Selon les réglementations nationales en vigueur

FOIRE AUX QUESTIONS - EBC113 IFM

Comment raccorder le répartiteur EBC113 ?

Raccordez le connecteur à l'appareil en respectant le sens indiqué par la flèche. Serrez l'écrou moleté à la main (couple M8 : 0,3-0,5 Nm, M12 : 0,6-1,5 Nm) pour assurer l'indice de protection IP67.

Quelle est l'utilité du répartiteur IFM EBC113 ?

Ce répartiteur permet de distribuer l'alimentation et les signaux d'une source unique (par ex. un automate) vers deux appareils de terrain (capteurs, actionneurs) tout en simplifiant le câblage.

Quel type de connecteur utilise l'EBC113 ?

L'appareil est équipé de connecteurs M8 ou M12 selon la version. Vérifiez l'étiquetage sur le produit pour connaître le type exact.

Peut-on utiliser l'EBC113 en extérieur ?

Oui, grâce à son indice de protection IP67, il résiste à la poussière et à l'immersion temporaire dans l'eau, à condition que les écrous soient correctement serrés.

Comment démonter le répartiteur ?

Desserrez l'écrou moleté tout en pressant simultanément le connecteur contre l'appareil. Pour les environnements agressifs, utilisez une clé de 14 mm pour le desserrage.

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

Le montage doit être effectué par un électricien qualifié. Respectez les couples de serrage indiqués et coupez l'alimentation avant toute intervention.

Le répartiteur nécessite-t-il une maintenance ?

Non, en fonctionnement normal, aucune maintenance n'est requise. En cas de dysfonctionnement, l'appareil doit être renvoyé au fabricant pour réparation.

Quelle est la tension maximale supportée par l'EBC113 ?

La tension nominale est de 24 V DC, mais certaines variantes supportent jusqu'à 250 V AC/DC. Consultez la fiche technique pour votre modèle exact.

Puis-je connecter des capteurs analogiques à ce répartiteur ?

Oui, l'EBC113 transmet les signaux analogiques et numériques. Assurez-vous que le courant total des voies ne dépasse pas 4 A.

Comment éliminer le répartiteur en fin de vie ?

Suivez les réglementations nationales pour l'élimination des déchets électroniques. Ne jetez pas l'appareil avec les ordures ménagères.

MODE D'EMPLOI EBC113 IFM

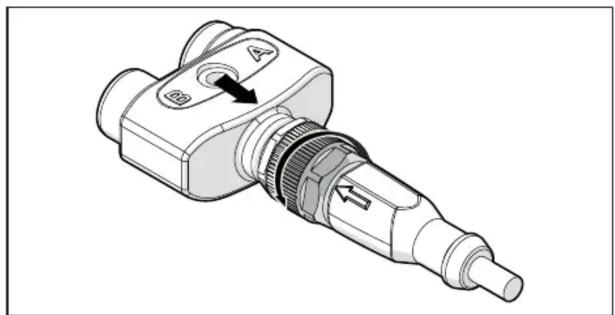

Raccorder le connecteur a l'appareil, la flèche indique la bonne direction du codage.

Afin d'assurer l'indice de protection indiqué, il faut serrer l'écrou moleté à la main (M8 : 0,3...0,5 Nm, M12 : 0,6...1,5 Nm).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre l'appareil.

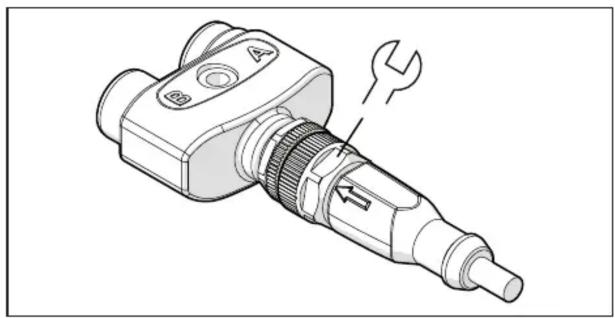

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations.

Utiliser également une clé (cote sur plat 14) pour le démontage.

2 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

3 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
