Type de produit	Détecteur à ultrasons
Modèle	UGT511
Marque	IFM
Technologie de détection	Ultrasons, réflexion directe
Interface de communication	IO-Link
Sorties	1 sortie de commutation (OUT1) et 1 sortie analogique (OUT2)
Alimentation	18...30 V DC
Consommation électrique	< 50 mA (sans charge)
Plage de mesure	20...300 mm (selon modèle)
Zone morte	20 mm
Résolution	0,1 mm
Fréquence ultrasonore	400 kHz
Température de fonctionnement	-25...70 °C
Indice de protection	IP67
Matériau du boîtier	Acier inoxydable (pour modèles métalliques)
Fixation	Par dispositif de fixation adapté
Raccordement électrique	Câble M12, 4 broches
Fonctions	Surveillance de niveaux, détection d'objets, programmation par bouton Teach ou IO-Link
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les produits agressifs
Sécurité	Respecter les consignes de sécurité ; montage et raccordement par personnel qualifié
Poids	Environ 30 g
Dimensions	Diamètre 18 mm, longueur 70 mm (environ)

FOIRE AUX QUESTIONS - UGT511 IFM

Comment raccorder l'appareil ?

Mettre l'installation hors tension puis connecter les fils selon les couleurs : BN (brun) sur L+, BU (bleu) sur L-, BK (noir) sur OUT1, WH (blanc) sur OUT2.

Comment régler les sorties avec le bouton Teach ?

Appuyez sur le bouton Teach pendant 2 à 6 secondes pour entrer en mode programmation. Puis positionnez l'objet et appuyez 1 seconde pour valider les points P1 et P2.

Que faire en cas de zone morte ?

La zone morte est la distance minimale de détection. Aucun objet n'est détecté dans cette zone. Consultez la fiche technique pour connaître la valeur exacte.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach pendant plus de 6 secondes jusqu'à ce que les LED clignotent rapidement. La fonction de sortie est alors inversée.

Comment restaurer les réglages usine ?

Orientez l'appareil de sorte qu'aucun écho ne soit reçu (LED écho éteinte). Entrez en mode programmation puis appuyez 1 seconde sur Teach. Les LED clignotent brièvement.

Quelle est la fonction de la sortie analogique ?

La sortie analogique (OUT2) fournit un signal 0-10 V ou 4-20 mA proportionnel à la distance de l'objet. Elle peut être configurée par IO-Link.

Que signifient les LED sur l'appareil ?

Les LED jaunes 1/2 indiquent l'état des sorties et aident au réglage. La LED verte indique la réception d'un écho (objet ou arrière-plan détecté).

Peut-on utiliser l'appareil avec IO-Link ?

Oui, l'appareil dispose d'une interface IO-Link. Vous avez besoin d'un maître IO-Link et du logiciel approprié. Les IODD sont disponibles sur www.ifm.com.

Quelles sont les précautions de montage ?

Évitez les surfaces absorbant le son et respectez une distance minimale de 12,7 mm pour les parties sous tension. Fixez solidement l'appareil.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits agressifs ou abrasifs qui pourraient endommager le boîtier.

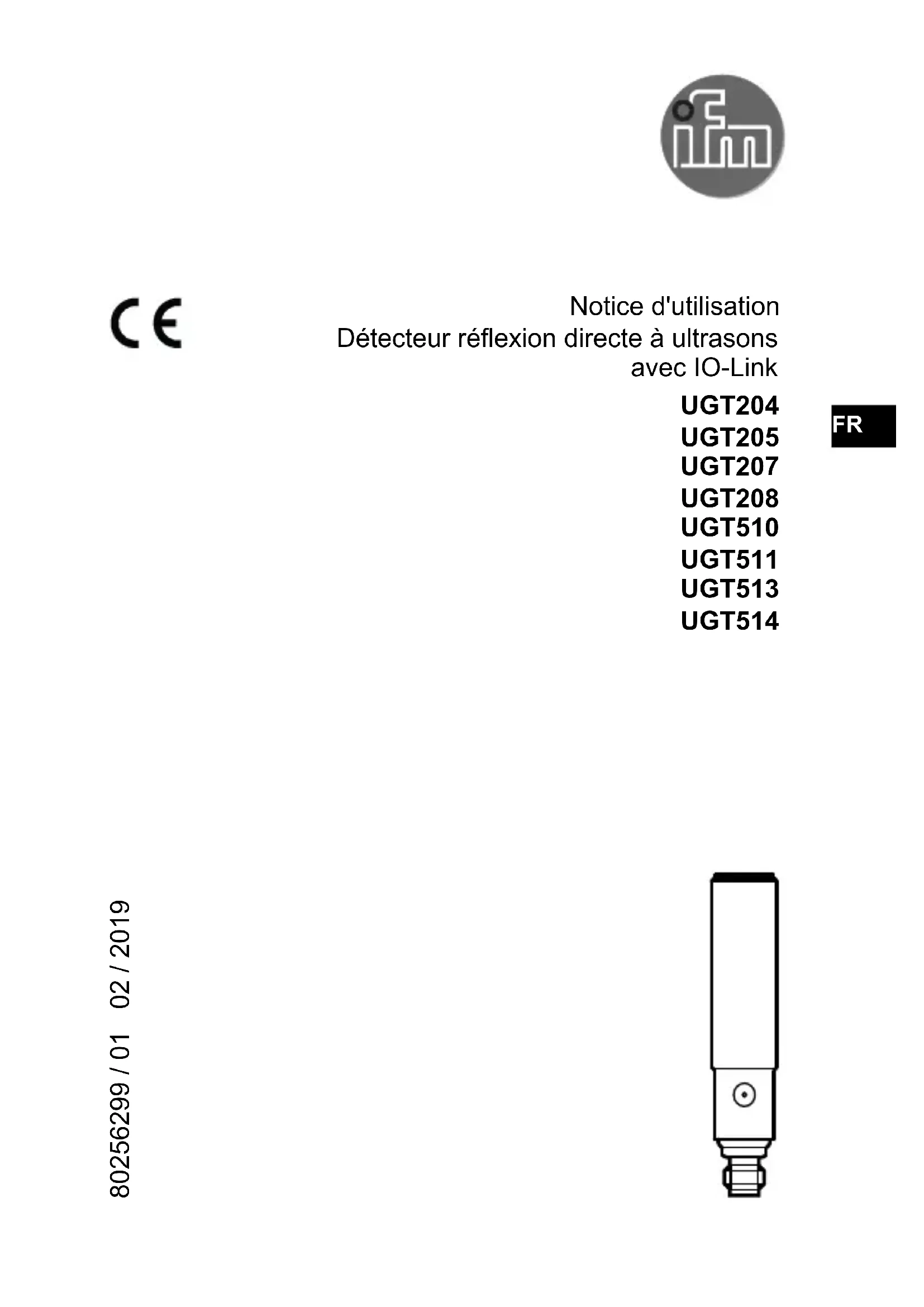

MODE D'EMPLOI UGT511 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

avec IO-Link

UGT204

UGT205

UGT207

UGT208

UGT510

UGT511

UGT513

UGT514

80256299 / 01 02 / 2019

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

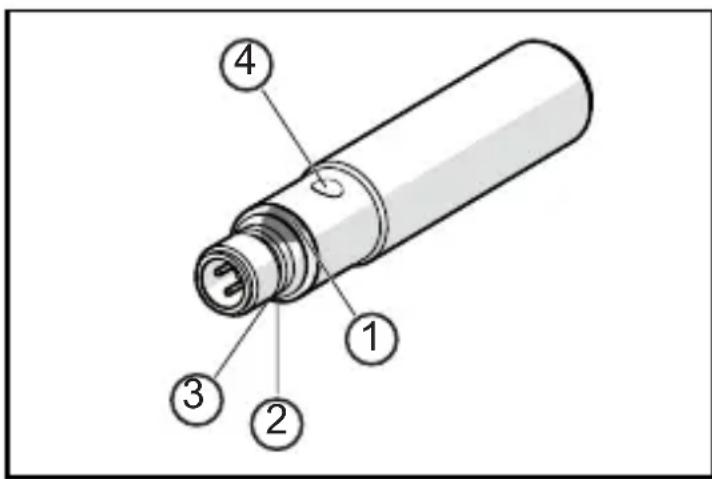

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com

→ Informations générales sur le montage et le fonctionnement

4 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation / IO-Link
- OUT2 : sortie analogique

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 5.1) ou via le bouton Teach ( 5.2).

5.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.2.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

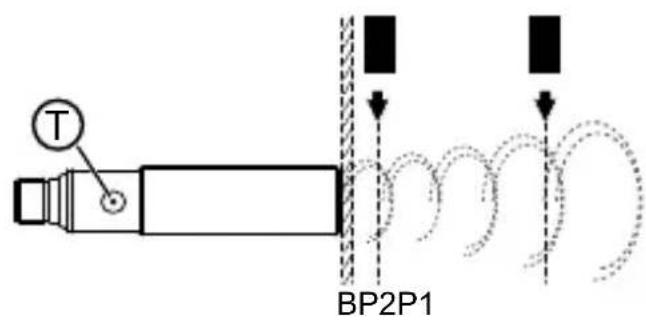

Fig. 1 : fonction fenêtre P1 > P2

T BP2P1

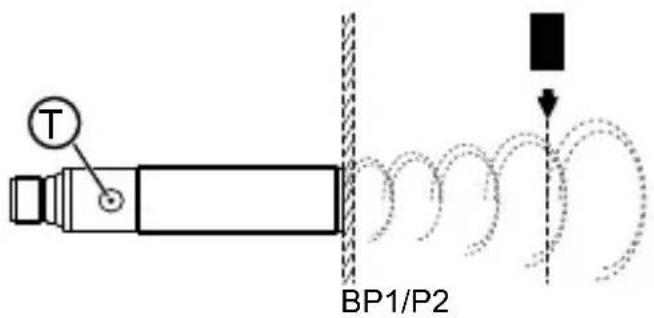

Fig. 2 : fonction hystérésis P1 = P2

T BP1/P2

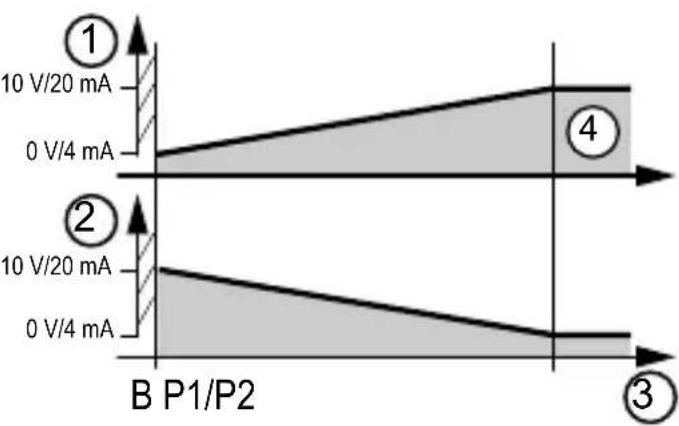

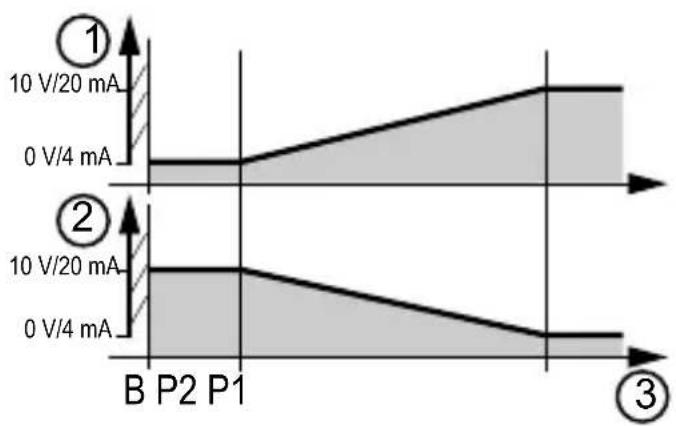

Signal analogique pour la fonction fenêtre Signal analogique pour la fonction

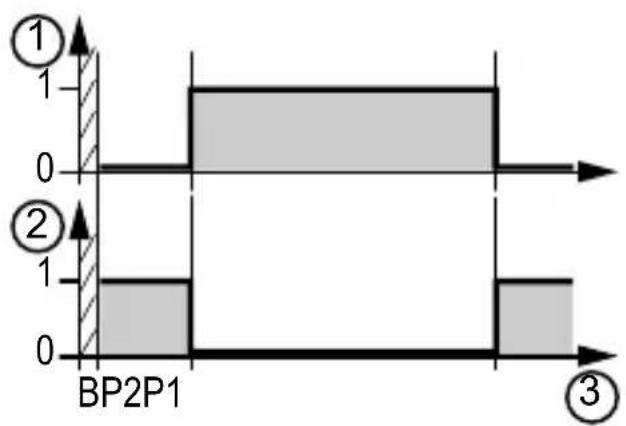

Signal de commutation pour la fonction fenêtre

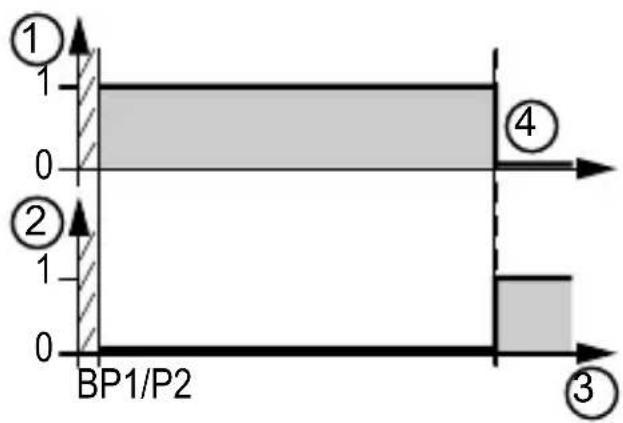

Signal de commutation pour la fonction hystérésis

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B : zone morte
P : position programmée par Teach
T : bouton Teach
