Type de produit	Détecteur réflexion directe à ultrasons avec IO-Link
Marque	IFM
Modèle	UIT503
Dimensions (approx.)	60 x 30 x 30 mm
Poids (approx.)	50 g
Alimentation	18-30 V DC, via connecteur M12
Fonctions principales	Surveillance de niveaux, détection d'objets, sorties de commutation (fenêtre ou hystérésis), IO-Link
Zone de détection	Jusqu'à 8 m (selon objet) ; zone morte avant le capteur
Sorties	2 sorties de commutation (PNP/NPN, configurables), IO-Link
Indicateurs LED	2 LED d'état (jaunes) pour aide au réglage, 1 LED écho (verte)
Réglage	Via bouton Teach ou interface IO-Link
Matériau du boîtier	Acier inoxydable ou plastique (selon version)
Indice de protection	IP67
Température de fonctionnement	-25 °C à +70 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants
Sécurité	Respecter les consignes de sécurité ; montage par personnel qualifié ; mise hors tension avant raccordement
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le fabricant
Informations générales	Notice complète et fiches techniques sur www.ifm.com

FOIRE AUX QUESTIONS - UIT503 IFM

Comment régler le détecteur UIT503 ?

Le réglage peut s'effectuer via le bouton Teach ou via l'interface IO-Link. Pour utiliser le bouton, appuyez 2 à 6 secondes pour entrer en mode programmation, puis positionnez l'objet et appuyez 1 seconde pour valider P1 et P2.

Que faire si la LED écho ne s'allume pas ?

Vérifiez que l'objet est dans la zone de détection et non dans la zone morte. Assurez-vous que la surface n'absorbe pas les ultrasons. Si le problème persiste, restaurez les réglages usine.

Peut-on inverser le comportement des sorties ?

Oui, appuyez sur le bouton Teach pendant plus de 6 secondes. Les LED clignotent rapidement, puis la fonction de sortie est inversée.

Comment restaurer les réglages d'usine ?

Orientez le capteur de sorte qu'aucun écho ne soit reçu (LED écho éteinte). Entrez en mode programmation (appui 2-6 s), puis appuyez 1 seconde sur le bouton Teach. Les LED clignotent brièvement pour confirmer.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être de 18-30 V DC. Utilisez une source stable et respectez les connexions indiquées dans la notice.

Le détecteur peut-il être utilisé pour des liquides ?

Oui, il convient à la surveillance de niveaux de liquides, à condition que la surface soit réfléchissante pour les ultrasons. Évitez les liquides moussants ou fortement absorbants.

Quelles sont les distances minimales de montage ?

Respectez une distance minimale de 12,7 mm entre le capteur et les parties sous tension non isolées (selon UL 508). Tenez compte de la zone morte indiquée dans la fiche technique.

Comment utiliser l'interface IO-Link ?

L'appareil nécessite un maître IO-Link pour la communication. Vous pouvez le paramétrer via un PC avec le logiciel approprié et un câble adaptateur. Les IODD sont disponibles sur www.ifm.com.

Le capteur est-il résistant à l'eau ?

Oui, il possède un indice de protection IP67, ce qui le rend étanche à la poussière et à l'immersion temporaire dans l'eau.

Que faire si les LED clignotent anormalement ?

Un clignotement lent (1 Hz) indique le mode programmation. Un clignotement rapide (>10 Hz) peut signifier une inversion de sortie. Si le clignotement persiste, vérifiez les connexions et consultez la notice.

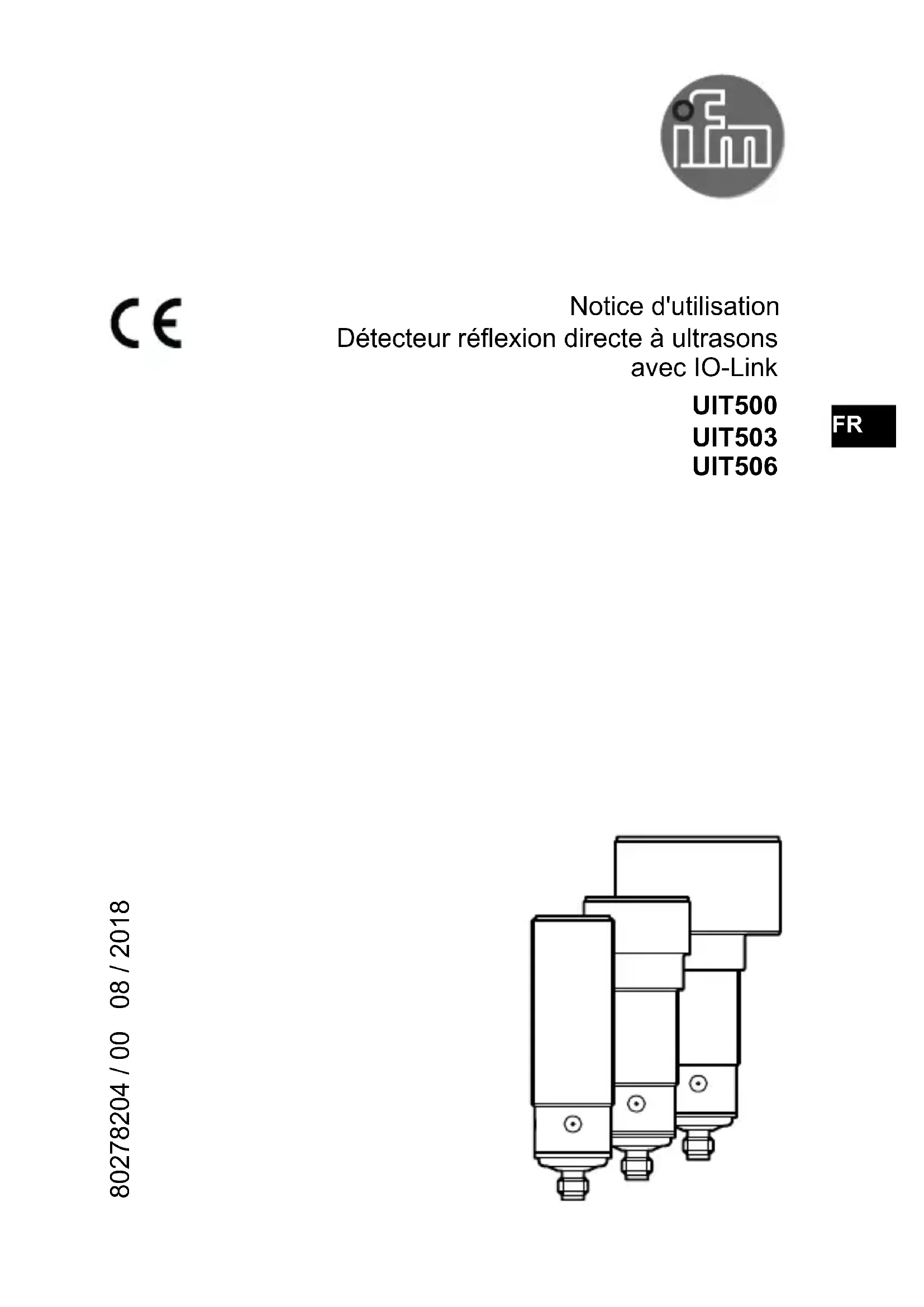

MODE D'EMPLOI UIT503 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

avec IO-Link

UIT500

UIT503

UIT506

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détction d'objects.

3 Montage

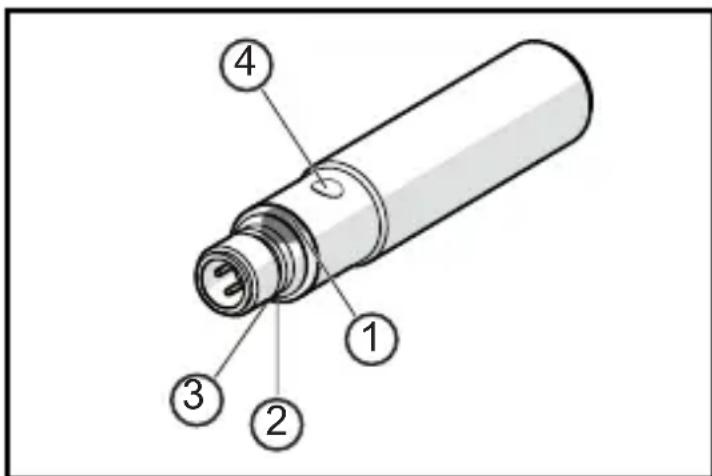

Fixer l'appareil à l'aide d'un dispositif de fixation

1/2:LED d'etat 1/2 (jaunes), aide au réglage et indication de sortie
3: LED écho (verte), allumée lorsqu' l'objet ou l'arrière-plan est détecté
4: bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

• Tenir compte de la zone morte ( → Fiche technique): Dans la zone morte, il n'y a pas de détention d'objects.

Pour apparéils avec boîtier métallique (selon UL 508) :

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com

→ Informations generales sur le montage et le fonctionnement.

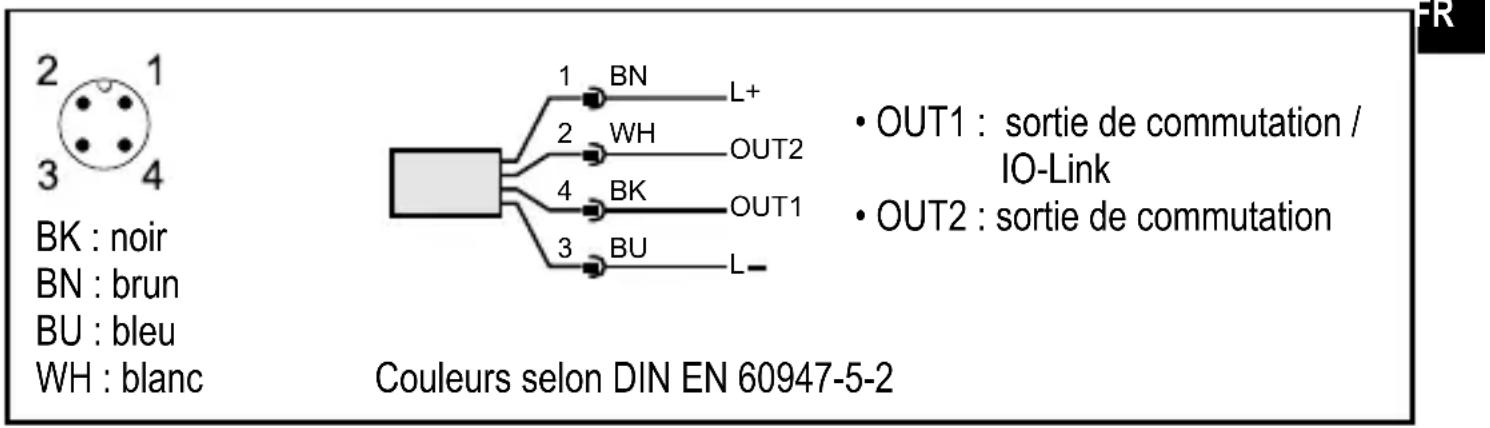

4 Raccordement électrique

Mettre l'installation hors tension.
Raccorder l'appareil (selon le type choisi) :

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link (→ 5.1) ou via le bouton Teach (→ 5.2) .

5.1 IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l' apparéil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Demarrer le mode de programmation

Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'etat 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil returne au réglage précédent.

5.2.2 Régler le comportement des sorties

Démarrer le mode de programmation (→ 5.2.1) .
Positionner I'objet sur P1 (fig. 1 ou 2).
Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.
Positionner I'objet sur P2 (fig. 1 ou 2).
Appuyer sur le bouton Teach pendant 1 s.
Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

Appuyer sur le bouton Teach >6 s.

Les LED d'etat 1/2 jaunes clignotent (> 10 Hz).
Les LED d'etat 1/2 jaunes clignotent brievement (>4Hz)
La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

Demarrer le mode de programmation (→ 5.2.1)
Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), les réglages usine sont restaurés.

En cas de détention d'objets, les signaux de sortie suivants sont fournis :

Fig. 1: fonction fenêtre P1 > P2	Fig. 2: fonction hystérésis P1 = P2
T B P2 P1	T B P1/P2
Sorties de commutation Sorties de commutation (antivalentes)
1 1 0 1 0 B P2 P1	1 1 0 1 0 B P1/P2
Sorties de commutation inversées Sorties de commutation inversées
1 1 0 1 0 B P2 P1	1 1 0 1 0 B P1/P2
1: comportement des sorties	B: zone morte
2: distance à l'objet	P: position programmée par Teach
3: OUT1 (sortie de commutation)	T: bouton Teach
4: OUT2 (sortie de commutation)

Données techniques et informations supplémentaires sur www.ifm.com.
