Caractéristiques techniques	Capteur de proximité inductif, type NF5030, détection de métaux, portée de détection jusqu'à 5 mm.
Utilisation	Conçu pour des applications industrielles, notamment pour la détection de pièces métalliques dans les machines et les systèmes automatisés.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement du capteur, nettoyer la surface de détection pour éviter les interférences.
Sécurité	Respecter les normes de sécurité électrique lors de l'installation, éviter l'exposition à des environnements extrêmes (température, humidité).
Informations générales	Compatible avec divers systèmes de contrôle, installation simple, dimensions compactes pour un montage facile.

FOIRE AUX QUESTIONS - NF5030 IFM

Qu'est-ce que le capteur IFM NF5030 ?

Le capteur IFM NF5030 est un dispositif de détection utilisé pour mesurer des paramètres spécifiques dans divers environnements industriels.

Comment installer le capteur IFM NF5030 ?

Pour installer le capteur, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les spécifications de montage et de connexion électrique.

Quels sont les principaux problèmes de connexion que je peux rencontrer avec le capteur ?

Les problèmes de connexion peuvent inclure des câbles mal connectés, des tensions inadéquates ou des interférences électromagnétiques. Vérifiez toujours les connexions et la compatibilité électrique.

Comment calibrer le capteur IFM NF5030 ?

La calibration du capteur peut être effectuée en suivant les étapes indiquées dans le manuel. Cela implique généralement l'application d'un signal de référence et l'ajustement des paramètres du capteur.

Que faire si le capteur ne répond pas ?

Si le capteur ne répond pas, vérifiez l'alimentation électrique, assurez-vous que les connexions sont sécurisées et redémarrez le système si nécessaire.

Le capteur IFM NF5030 est-il résistant à l'eau ?

Oui, le capteur IFM NF5030 est conçu pour résister à des environnements humides, mais il est important de consulter les spécifications pour connaître son degré de protection exact.

Comment puis-je nettoyer le capteur sans l'endommager ?

Utilisez un chiffon doux et sec pour nettoyer le capteur. Évitez les produits chimiques agressifs qui pourraient endommager le boîtier ou les composants internes.

Où puis-je trouver le manuel d'utilisation du capteur IFM NF5030 ?

Le manuel d'utilisation est disponible sur le site officiel d'IFM ou peut être fourni avec le produit lors de l'achat.

Comment contacter le support technique pour le capteur IFM NF5030 ?

Vous pouvez contacter le support technique d'IFM via leur site web ou par téléphone. Assurez-vous d'avoir le numéro de modèle à portée de main.

MODE D'EMPLOI NF5030 IFM

Notice d'utilisation

(partie concernant la protection Ex)

Décteur inductif NAMUR

1. Selon la directive ATEX 2014/34/UE la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un apparéil ou d'un système de protection dans les pays membres de l'Union Européenne (UE).
2. Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).
3. Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résultat de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisé UE.

IE Gaeilge

1. De réir na Treorach ATEX 2014/34/AE (ATEX), nuair a chuirtear glées no córas cosanta i bhfeidhm laistigh de Bhallstáit an Aontais Eorpaigh (AE), ni mó an bhuntreoir a ghabhann leis a chur ar fāil maraon le haistriúchán ar an treoir sin i dteanga no i dteangacha na tire AE ina mbainfear usáid as.
2. Ma tharlaionn gan treoir ar bith na raioteas oiriuna CE i dteannta leis an ngleas i dteanga na tire-AE ina mbainfear usaid as, is feidir sin a iarraidh ar lucht a dhiolta (feach an bhileog seachadtha) no ar lucht a dhéanta (feach an bhileog ar leith / cul na bileoige).
3. Nil cead ach ag lucht foure a bhfuil oiliuint faoi leith orthu an tairge a chur i bhfearas. Cuirimid ar a suile do chach nach mbeidh freagracht ar bith i gceist de bharr aon ni a tharloidh de thoradh an glaes a chur i bhfearas gan an treoir chuia bheith ann i dteanga an Bhallstait-AE.

IT Italiano

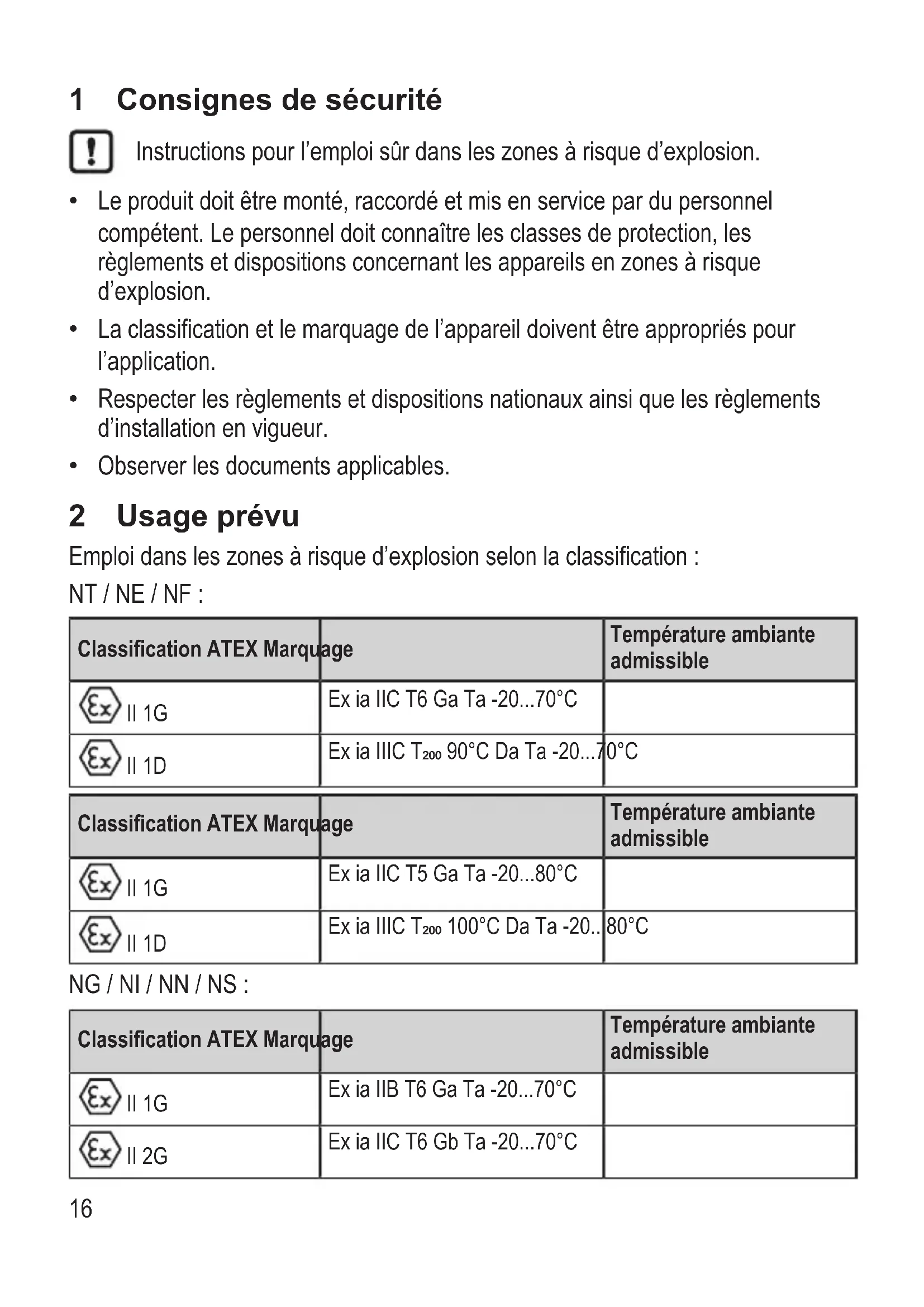

1 Consignes de sécurité

Instructions pour l'emploi sur dans les zones à risque d'explosion.

• Le produit doit être monté, raccordé et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les apparciels en zones à risque d'explosion.
• La classification et le marquage de l'appareil doivent être appropriés pour l'application.
• Respecter les règlements et dispositions nationaux ainsi que les règlements d'installation en vigueur.
• Observer les documents applicables.

2 Usage prévu

Emploi dans les zones à risque d'explosion selon la classification :

NT/NE/NF：

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS :

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ÉxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
ÉxII 1D	Ex ia IIC T200 90°C Da Ta -20...7	0°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ÉxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ÉxII 1D	Ex ia IIC T200 100°C Da Ta -20..	80°C

Certificat d'examen de type :

• UE:PTB01ATEX2191,BVS04ATEXE153X
• CEI:IECEx BVS 06.0003X

Les exigences des normes suivantes sont respectées :

ENCEI 60079-0:2018, EN 60079-11:2012
- CEI 60079-0:2017, CEI 60079-11:2011

Raccorder uniquement à des circuits en sécurité intrinsèque homologues avec un certificat d'examen de type qui ne dépassent pas les valeurs maximales suivantes :

$$ U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W $$

Inductance (Li) et capacité (Ci) effectives internes maximales :

Référence Inductance interne	(Li) en μH	Capacité interne (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Protégér l'appareil et le cable contre la destruction.
Eviter les charges statiques sur les produits en plastique et sur les cables.
Raccorder les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) à un équipotentiel pour éviter des charges electrostatiques.
Ne pas installer l'appareil dans une paroi de séparation entre des zones différentes.
En cas d'utilisation dans la zone 0, protégger les connecteurs fénelles contre les fortes charges électrostatiques.

3.1 Conditions spécifiques pour un fonctionnement sur

Toujours voir la notice d'utilisation pour le marquage, car il pourrait ne pas etre entierement appliquée sur l'appareil pour des raisons de place.

4 Maintenance, réparation et élimination

Le produit ne doit pas etre modifie ; aucune réparation n'est possible. En cas de défaut, veuilles contacter le fabricant.

Si besoin, des fiches techniques ou des certificats d'examen de type / certificates peuvent être demandés au fabricant ( couverture / verso).
