Produkttyp	Induktiver NAMUR-Sensor
Marke	IFM
Modell	NF5030
ATEX-Klassifizierung	Ex ia IIC T6 Ga / Ex ia IIIC T200 90°C Da (je nach Temperaturbereich)
Zulässige Umgebungstemperatur	-20...70°C (T6) oder -20...80°C (T5)
Baumusterprüfbescheinigung	EU: PTB01ATEX2191, BVS04ATEXE153X / IECEx: BVS 06.0003X
Maximale elektrische Daten (Ui, Ii, Pi)	15 V, 50 mA, 120 mW
Interne Induktivität (Li)	134 μH
Interne Kapazität (Ci)	141 nF
Anschluss	Zugelassene eigensichere Stromkreise
Installation	Durch qualifiziertes Personal, Einhaltung der ATEX-Vorschriften
Vorgesehene Verwendung	Explosionsgefährdete Bereiche (Zone 0, 1, 2, 20, 21, 22)
Gehäusematerial	Metall und Kunststoff (je nach Referenz)
Schutz gegen elektrostatische Entladungen	Statische Aufladungen auf Kunststoffen und Kabeln vermeiden; Metallteile erden
Wartung	Keine Reparatur möglich; bei Defekt Hersteller kontaktieren
Reinigung	Elektrostatische Aufladungen vermeiden; Gerät nicht verändern
Mitgelieferte Dokumente	Bedienungsanleitung (Ex-Schutz), CE-Konformitätserklärung
Herkunftsland	Deutschland (IFM)
Garantie	Siehe Hersteller

Häufig gestellte Fragen - NF5030 IFM

Kann der Sensor NF5030 in Zone 0 verwendet werden?

Ja, der Sensor NF5030 besitzt eine ATEX-Klassifizierung Ex ia IIC T6 Ga (oder T5), die für Zone 0 geeignet ist, sofern die Montagebedingungen und der Schutz gegen elektrostatische Aufladungen eingehalten werden.

Welcher Ausgangstyp hat der Sensor NF5030?

Es handelt sich um einen induktiven NAMUR-Sensor, der für den Anschluss an einen eigensicheren Schaltverstärker ausgelegt ist.

Kann ich den NF5030 durch ein nicht-ATEX-Modell ersetzen?

Nein, der NF5030 ist für explosionsgefährdete Bereiche zertifiziert. Der Ersatz muss durch ein äquivalentes ATEX-Modell erfolgen, um die Sicherheit zu gewährleisten.

Wie installiere ich den Sensor in einer Rohrleitung in Zone 0?

Befolgen Sie das Handbuch: Vermeiden Sie statische Aufladungen, erden Sie Metallteile und schützen Sie die Buchsenstecker vor starken elektrostatischen Entladungen.

Wie hoch ist die maximale Versorgungsspannung?

Die Versorgung muss ein eigensicherer Stromkreis sein mit Ui ≤ 15 V, Ii ≤ 50 mA, Pi ≤ 120 mW.

Kann der Sensor eingetaucht werden?

Nein, der NF5030 ist nicht für Eintauchen vorgesehen; er ist für trockene und saubere Montage in explosionsgefährdeten Bereichen konzipiert.

Wie reinige ich den Sensor, ohne ihn zu beschädigen?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Vermeiden Sie Chemikalien oder Strahlreinigung, die elektrostatische Aufladungen erzeugen könnten.

Was tun, wenn der Sensor beschädigt ist?

Das Produkt kann nicht repariert werden. Kontaktieren Sie Ihren Händler oder den Hersteller IFM für einen Ersatz. Bewahren Sie das ATEX-Zertifikat auf.

Kann ich den NF5030 mit einem Standardkabel verwenden?

Ja, aber das Kabel muss für den Einsatz in explosionsgefährdeten Bereichen geeignet sein und die zulässigen Kapazitäts- und Induktivitätswerte des Stromkreises nicht überschreiten.

Wo finde ich das ATEX-Zertifikat des NF5030?

Die Baumusterprüfbescheinigung (PTB01ATEX2191 oder BVS04ATEXE153X) ist beim Hersteller erhältlich. Sie wird auch in der Bedienungsanleitung erwähnt.

BEDIENUNGSANLEITUNG NF5030 IFM

(Ex-Schutz relevanter Teil)

Induktiver Sensor NAMUR

1. Nach der ATEX-Richtlinie 2014/34/EU (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EU Konformitätserklärung in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihr dem Handler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf auf hin, dass jegliche Haftung ausgeschlossen ist, die thereaus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EE Eesti keel

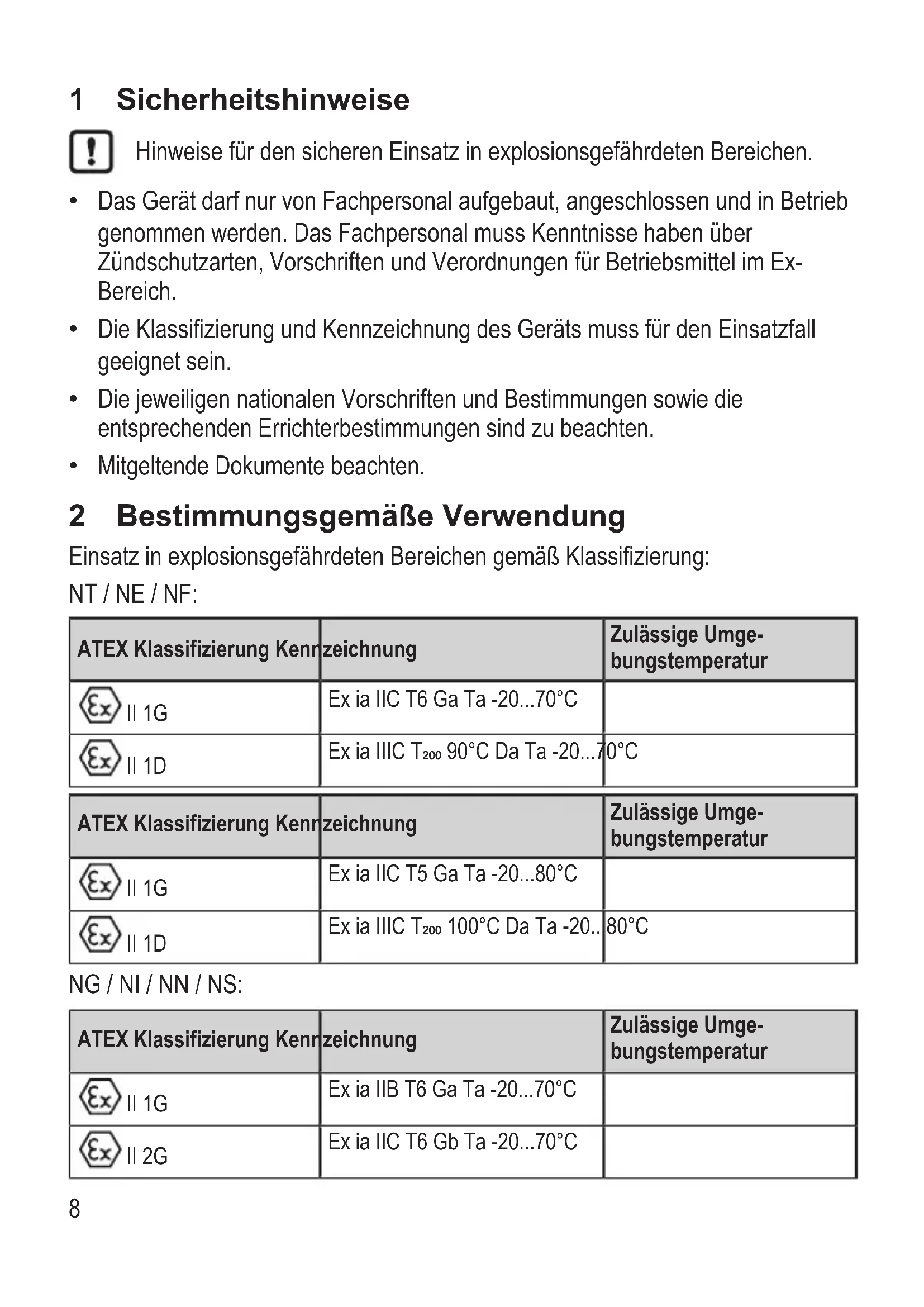

1 Sicherheitshinweise

Hinweise für den sicheren Einsatz in explosionsgeführdeten Bereichen.

• Das Gerätarf nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muss Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.
  Die Klassifizierung und Kennzeichnung des Geräts muss für den Einsatzfall geeignet sein.
• Die jeweiligen nationalen Vorschriften und Bestimmungen sowie die entsprechenden Errichterbestimmungen sind zu beachten.
  Mitgeltende Dokumente beachten.

2 Bestimmungsgemäß Verwendung

Einsatz in explosionsgeführdeten Bereichen gemäß Klassifizierung:

NT/NE/NF:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ΞxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
II 1D	Ex ia IIIC T200 90°C Da Ta -20...7	0°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

Baumusterprüfbescheinigung:

EU:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Die Anforderungen folgender Normen werden erfüllt:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Anschluss nur an eigensichere Stromkreise, die mit Baumusterprüfbescheinigung zugelassen sind und folgende Höchstwerte nicht überschreiben:

Ui = 15 V, Li = 50 mA, Pi = 120 mW

Maximal wirksame innere Induktivität (Li) und Kapazität (Ci):

Artikelnummer Innere Induktiv	tät (Li) in μH Innere Kapazität	Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Gerät und Kabel vor Zerstörung schützen.
Statische Aufladungen an Kunststoffgeräten und Kabeln vermeiden.
Zur Vermeidung von elektrostatischer Aufladung metallische Teile (Steckergehause, Befestigungselemente, Schutzgehause usw.) in den Potentialausgleich einbeziehen.
Gerät nicht in die Trennwand zwischen verschiedenen Zonen einbauen.
Beim Einsatz in Zone 0 die Kabeldosen vor intensiver elektrostatischer Aufladung schützen.

3.1 Besondere Bedingungen für den sicheren Betrieb

Die Kennzeichnung immer der Betriebsanleitung enthalten, da sie aus Platzgründen nicht vollständig auf dem Gerät aufgebracht sein könnte.

4 Wartung, Instandsetzung und Entsorgung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Im Fehlerfallitte an den Hersteller wenden.

Bei Bedarf können Datenblätter oder Baumusterprübschesingungen / Zertifikate beim Hersteller angefordert werden ( Deckblatt / Rückseite).
