E70377 - Répartiteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur pour câble plat AS-i
Marque	IFM
Modèle	E70377
Usage prévu	Ajouter un tronçon AS-i (jaune) ou un tronçon d'alimentation auxiliaire externe (noir)
Montage	Sur embase vissée ou soudée, serrage des vis à 2,5 Nm
Raccordement électrique	Isolation de base selon CEI 61010-1, circuit secondaire max 32 V DC, dérivé du courant réseau jusqu'à 300 V catégorie surtension II
Matériau du boîtier	Plastique
Entretien	Sans entretien
Nettoyage	Nettoyage humide ou sous pression possible, respecter l'indice de protection ; produits compatibles avec les matériaux du boîtier
Réparation	Non réparable
Élimination	Élimination écologique selon les règlements nationaux en vigueur
Alimentation	Via câble plat AS-i (jaune) pour tension AS-i ou via câble plat noir pour alimentation 24 V
Fonctions principales	Répartition de câble plat AS-i pour ajout de tronçons
Sécurité	Consignes de sécurité détaillées : mise hors tension avant montage, éviter charges statiques, utilisation par personnel qualifié
Accessoires	Clips AS-i (réf. 4) disponibles pour fixation des câbles
Informations supplémentaires	Code QR sur l'appareil/l'emballage pour notice, données techniques et homologations complètes
Câble plat	Longueur droite minimale 15 cm après le connecteur ; fixation tous les mètres pour résister à la traction
Couple de serrage	2,5 Nm pour les vis de fixation ; contrôler et resserrer après 10 jours

FOIRE AUX QUESTIONS - E70377 IFM

Quel est l'usage prévu du répartiteur E70377 ?

Le répartiteur sert à ajouter un tronçon AS-i (câble jaune) ou un tronçon pour alimentation auxiliaire externe (câble noir) dans un système AS-i.

Comment monter le répartiteur ?

Montez l'embase sur une surface plane par vissage ou soudage, insérez les câbles plats dans le guide, placez la partie supérieure et serrez les vis à 2,5 Nm.

Quel couple de serrage pour les vis ?

Le couple de serrage recommandé est de 2,5 Nm. Contrôlez et resserrez si nécessaire 10 jours après le premier montage.

Quels types de câbles plats peut-on utiliser ?

On peut utiliser des câbles plats AS-i jaunes pour la tension AS-i ou des câbles plats noirs 24 V pour l'alimentation auxiliaire.

L'appareil nécessite-t-il un entretien ?

Non, l'appareil est sans entretien.

Comment nettoyer l'appareil ?

Mettez l'appareil hors tension. Le nettoyage humide ou sous pression est possible en respectant l'indice de protection. Utilisez des produits compatibles avec les matériaux du boîtier.

L'appareil est-il réparable ?

Non, l'appareil ne peut pas être réparé. En cas de défaut, il doit être remplacé.

Comment éliminer l'appareil en fin de vie ?

Assurez-vous d'une élimination écologique selon les règlements nationaux en vigueur.

Quelles consignes de sécurité respecter ?

Lisez la notice avant utilisation. Le montage et le raccordement doivent être effectués par du personnel qualifié. Mettez l'installation hors tension avant montage et évitez les charges statiques.

Où trouver plus d'informations techniques ?

Scannez le code QR sur l'appareil ou l'emballage, ou consultez le site www.ifm.com pour la notice complète, les données techniques et les homologations.

MODE D'EMPLOI E70377 IFM

Répartiteur pour câble plat AS-i

E70377

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3
1.3 Symbole de sécurité sur l'appareil.... 3

2 Consignes de sécurité.... 4

3 Usage prévu 5
4 Montage 6
5 Raccordement électrique 9
6 Maintenance, nettoyage, réparation et élimination 10

6.1 Entretien 10
6.2 Nettoyage de la surface du boîtier.... 10
6.3 Réparation 10
6.4 Elimination 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

1.3 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

3 Usage prévu

Le répartiteur pour câble plat sert à ajouter

• un tronçon AS-i (jaune / jaune)
- ou un tronçon pour l'alimentation auxiliaire externe (noir / noir)

4 Montage

ATTENTION

Risque de blessure par des contacts vampires à arêtes vives dues au fonctionnement sur l'appareil ouvert.

▶ Une attention particulière lors du montage.

▶ Mettre l'installation hors tension avant le montage.

Eviter les charges statiques sur les produits en plastique et sur les câbles.

Etape 1 : Monter l'embase

Etape 2 : Insérer les câbles plats

▶ Sélectionner une surface de montage plane.

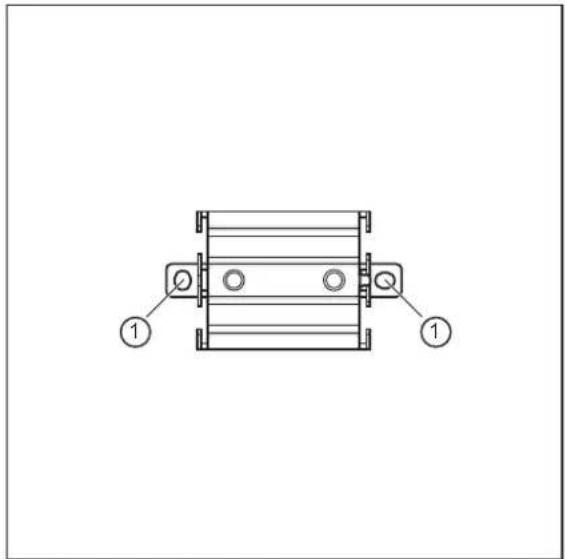

▶ Visser l'embase sur la surface de montage via les trous de montage (1).

Fixation alternative

Souder l'embase sur les brides des trous de montage (1) sur une surface de montage appropriée.

Cela relève de la responsabilité de l'installateur du système. (Respecter les caractéristiques du matériau, limiter l'apport de chaleur dans l'appareil lors de l'opération de soudage, protéger l'appareil et les joints contre les dommages dus à l'opération de soudage).

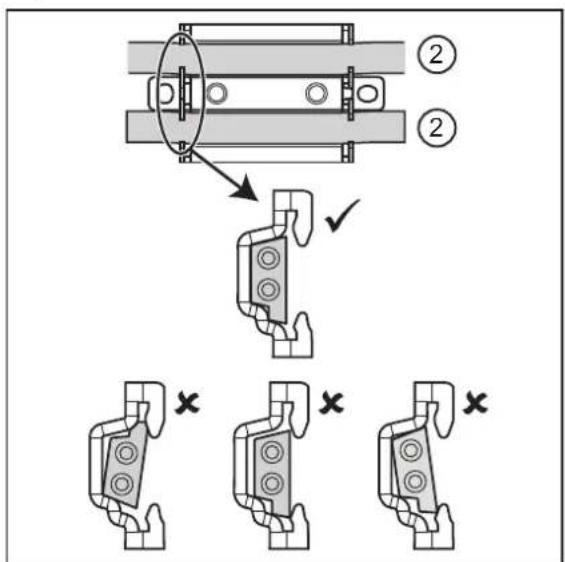

▶ Poser les deux câbles plats AS-i jaunes (2) pour la tension AS-i dans le guide de câble.
▶ Comme alternative, poser les deux câbles plats noirs 24 V (2) dans le guide de câble.

Etape 3 : Monter la partie supérieure

Placer la partie supérieure.

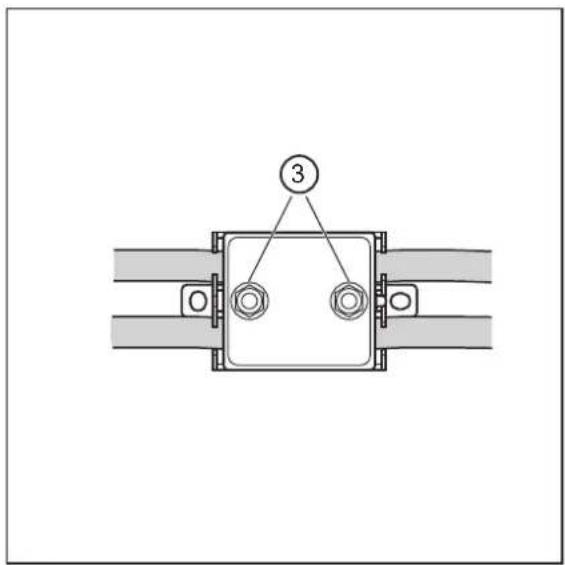

▶ Serrer les vis de fixation (3) avec un couple de 2,5 Nm.

Contrôler à nouveau tous les couples de serrage 10 jours après le premier montage et les resserrer si nécessaire.

Etape 4 : Poser les câbles plats

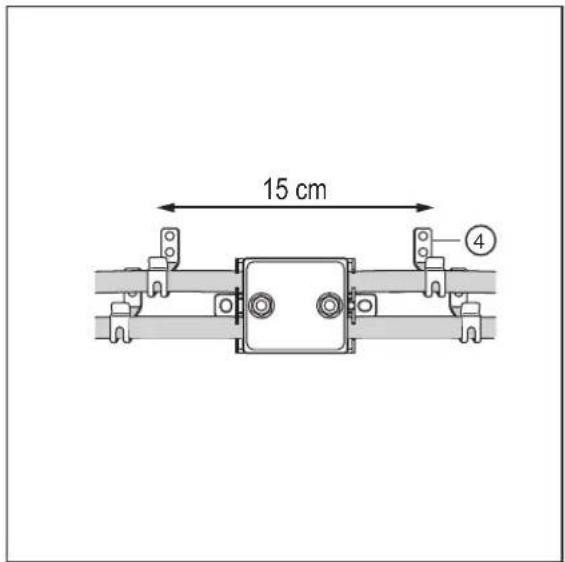

▶ Poser les câbles plats ; longueur droite sur au moins 15 cm.
▶ Le cas échéant, utiliser des clips AS-i (4) (→ Accessoires).
▶ Fixer tous les câbles plats As-i sortants max. 1 m après leur sortie du connecteur afin de résister à la traction. Les fixer de nouveau après chaque mètre supplémentaire afin de résister à la traction.

Etape 5 : Remplacer l'appareil

A prendre en compte lors du remplacement :

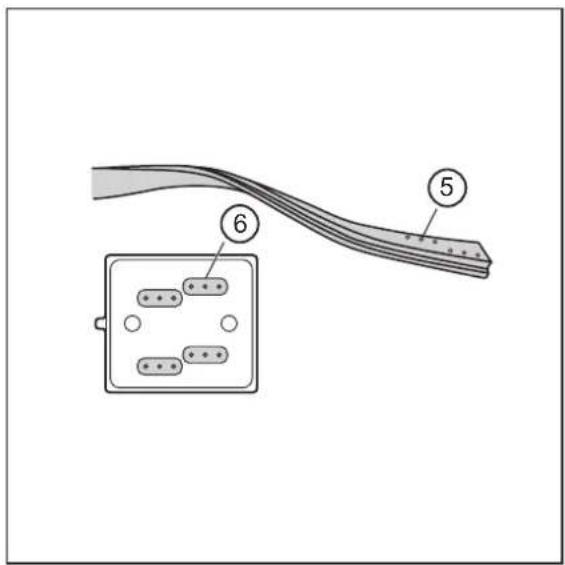

▶ Utiliser de nouveau les points percés du câble plat AS-i (5) exactement au même endroit ou les positionner dans la zone du joint d'étanchéité noir (6) de l'appareil.

5 Raccordement électrique

La protection externe des courants AS-i, conformément aux réglementations en vigueur et aux valeurs des données techniques, est sous la responsabilité de l'installateur du système.

Le circuit AS-i est isolé des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits.

6 Maintenance, nettoyage, réparation et élimination

6.1 Entretien

L'appareil est sans entretien.

6.2 Nettoyage de la surface du boîtier

▶ Mettre l'appareil hors tension.
En cas de nettoyage humide et de nettoyage sous pression, respecter les conditions de l'indice de protection de l'appareil (→ Données techniques).

Les produits de nettoyage doivent être compatibles avec les matériaux du boîtier (→ Données techniques) et le câblage et ne doivent pas les endommager.

6.3 Réparation

▶ L'appareil ne peut pas être réparé.

6.4 Elimination

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
