Type de produit	Répartiteur pour câble plat AS-i
Marque	IFM
Modèle	E70354
Dimensions (approx.)	80 x 50 x 30 mm
Poids (approx.)	100 g
Alimentation	AS-i (30 V) et auxiliaire 24 V (AUX), courant de sortie max. 2 A par circuit
Connecteurs	M12 mâle 5 broches pour AS-i et AUX
Fonctions principales	Répartition de l'alimentation AS-i et auxiliaire sur câble plat, montage en dérivation
Montage	Sur câble plat AS-i jaune (30 V) et noir (24 V), fixation par vis (couple 2,5 Nm)
Indice de protection	IP67 (selon montage correct et connecteurs montés)
Température de fonctionnement	-25°C à +80°C (estimé)
Entretien	Sans entretien
Nettoyage	Nettoyage humide possible avec produits compatibles, respecter IP
Sécurité	Limiter le courant de sortie en externe ; utiliser un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310
Pièces détachées et réparabilité	Non réparable, élimination écologique selon réglementations en vigueur
Informations générales	Notice complète disponible sur www.ifm.com ou via code QR sur l'appareil

FOIRE AUX QUESTIONS - E70354 IFM

Où puis-je télécharger la notice du répartiteur E70354 ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com ou directement sur le site d'IFM via le code QR présent sur l'appareil ou l'emballage.

Quel type de câble plat utiliser avec le E70354 ?

Le répartiteur est conçu pour le câble plat AS-i jaune (alimentation AS-i) et le câble plat noir (24 V auxiliaire). Utilisez exclusivement des câbles plats AS-i standard.

Comment monter le répartiteur E70354 sur le câble plat ?

1. Monter l'embase sur une surface plane. 2. Insérer les câbles plats dans les guides appropriés. 3. Placer la partie supérieure et serrer les vis à 2,5 Nm. 4. Connecter le câble M12 et serrer l'écrou à 1,3 Nm. Voir la notice pour les détails.

Quel est le courant de sortie maximal du répartiteur ?

Le courant de sortie est limité à 2 A pour le circuit AS-i et 2 A pour l'alimentation auxiliaire (AUX). Il est impératif de limiter le courant en externe pour éviter tout risque d'incendie.

Le répartiteur est-il réparable en cas de panne ?

Non, l'appareil ne peut pas être réparé. En cas de défaut, il doit être remplacé et éliminé conformément aux réglementations locales.

Comment nettoyer le répartiteur E70354 ?

Mettre l'appareil hors tension. Nettoyer la surface du boîtier avec un chiffon humide et un produit de nettoyage compatible avec les matériaux du boîtier. Respecter l'indice de protection IP.

Quel couple de serrage pour les vis de fixation et le connecteur M12 ?

Vis de fixation de l'embase : 2,5 Nm. Écrou du connecteur M12 : 1,3 Nm ± 0,1 Nm. Utiliser une clé dynamométrique pour garantir le couple correct.

Puis-je utiliser le répartiteur sans l'alimentation auxiliaire 24 V ?

Oui, si l'alimentation auxiliaire n'est pas nécessaire, il faut obturer le guide de câble noir avec le joint fourni pour conserver l'étanchéité.

Quelle est la signification des broches du connecteur M12 ?

Broche 1 : AS-i +, Broche 2 : 0 V, Broche 3 : AS-i -, Broche 4 : +24 V (AUX), Broche 5 : non utilisée. Respecter le codage pour éviter les erreurs de câblage.

Comment assurer l'indice de protection IP du répartiteur ?

Utiliser des connecteurs M12 avec contacts dorés, visser correctement (1,3 Nm), monter les bouchons sur les prises inutilisées, et fixer les câbles avec une décharge de traction dans les 1 m suivant le connecteur.

MODE D'EMPLOI E70354 IFM

Répartiteur pour cable plat AS-i

E70354

E70372

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3
1.3 Symbole de sécurité sur l'appareil. 3

2 Consignes de sécurité. 4
3 Usage prévu 5
4 Montage 6

4.1 Remarques sur le câblage 8

5 Raccordement electrique 10
6 Maintenance, nettoyage, réparation et élimination 11

6.1 Entretien 11
6.2 Nettoyage de la surface du boitier 11
6.3 Reparation 11
6.4 Elimination 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'advertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures legères à modérées sont possibles si l'advertisement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si I'advertisement n'est pas respecté.

1.3 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

• Prendre en compte la notice d'utilisation pour le fonctionnement sur de l'appareil.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des apparéils et des câbles contre l'endommagement.
• Remplacer les apparèils endommages, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

3 Usage prévu

Cette prise vampireire dispose d'une prise M12 pour l'alimentation AS-i et l'alimentation auxiliaire externe (courant de sortie 2 A AS-i / 2 A AUX Données techniques).

L'appareil est conçu pour l'utilisation sans armoire électrique dans les environnements de fabrication.

Usage autorisé :

• Dans des environnementes industriels, l'appareil étant installé de façon fixe
  A l'intérieur

4 Montage

ATTENTION

Risque de blessure par des contacts vampires à arêtes vives dues au fonctionnement sur l'appareil ouvert.

Une attention particulière lors du montage.

INFORMATION IMPORTANTE

Pas d'indice de protection / pas de protection des contacts sans connecteurs / bouchons montés.

Possibilité d'encrassement / d'humidité inadmissible.
La séparation des circuits / la sécurité peuvent être affectées.
Avant le montage / en cas de remplacement de l'appareil, respecter le degré de pollution 2.
Garantir la séparation / la sécurité.

Mettre l'installation hors tension avant le montage.

N'enlever le capuchon protecteur que lorsque le connecteur est raccordé ( Etape 3).

Etape 1:Monter l'embase

Sélectionner une surface de montage plane.
Visser l'embase sur la surface de montage via les trous de montage (1).

Fixation alternative

Souder l'embase sur les brides des trous de montage (1) sur une surface de montage appropriée.

Cela relève de la responsabilité de l'installateur du système. (Respecter les caractéristiques du matériel, limiter l'apport de chaleur dans l'appareil lors de l'opération de soudage, protégger l'appareil et les joints contre les dommages dus à l'opération de soudage).

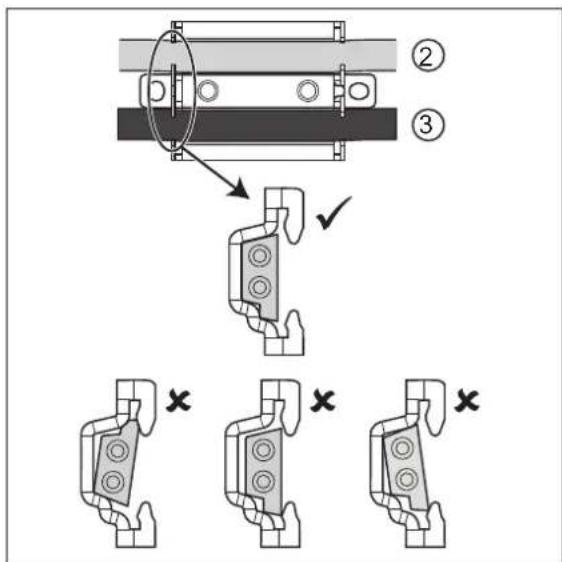

Etape 2: Insérer les câbles

Poser le cable plat AS-i jaune (2) dans le guide de cable « AS-i »
Poser le cable plat noir 24 V (3) dans l'autre guide de cable.

Si aucune alimentation en tension supplémentaire n'est nécessaire :

Au lieu du cable plat 24 V poser le joint « cable plat » fourni avec le répartiteur pour obtuer le guide de cable non utilisé.

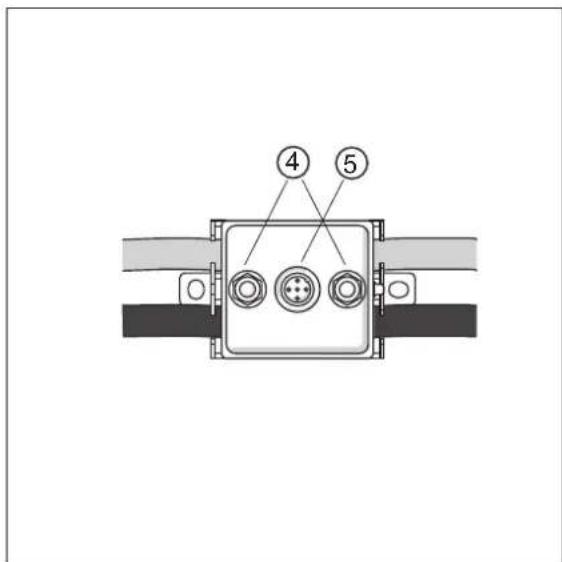

Etape 3 : Monter la partie supérieure

Placer la partie supérieure.
Serrer les vis de fixation (4) avec un couple de 2,5 Nm.
Enlever le capuchon protecteur de la prise M12 (5) et visser à la main le connecteur M12 avec l'écrou et le serrer jusqu'à la butée.
Vérifier le couple de serrage (1,3 Nm +/- 0,1 Nm) à la butée avec une clé dynamométrique et le desserrer si nécessaire.

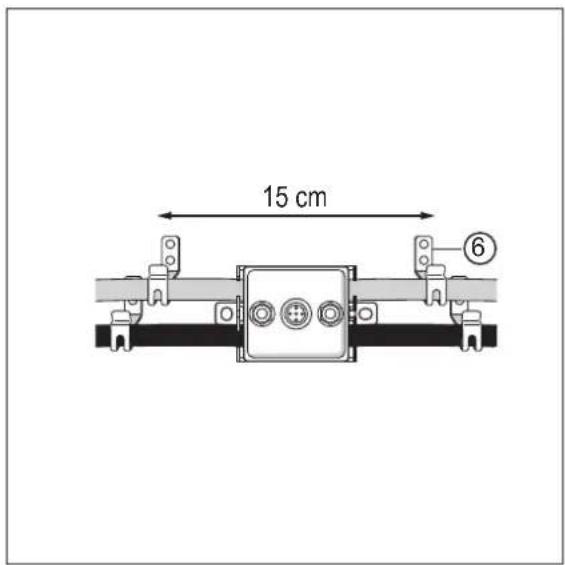

Etape 4:Poser les cables plats

Poser les cables plats ; longueur droite sur au moins 15 cm.
Le cas échéant, utiliser des clips AS-i (6) ( Accessoires).
Fixer tous les cables sortants (cables plats AS-i et cable M12) max. 1 m après leur sortie du connecteur afin de résister à la traction. Les fixer de nouveau après chaque mètre supplémentaire afin de résister à la traction.

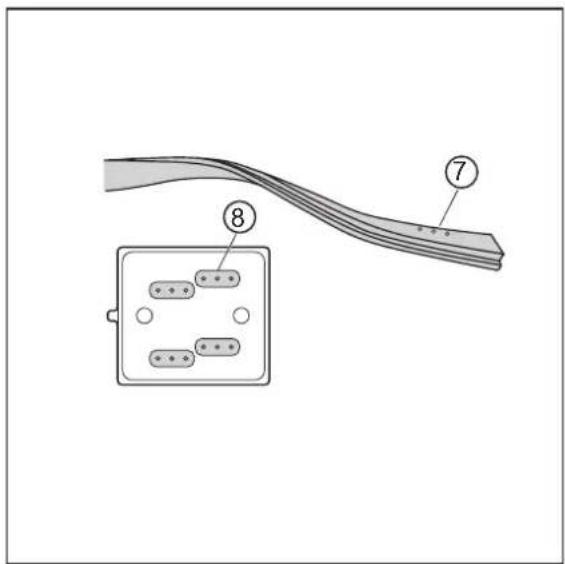

Etape 5 : Remplacer l'appareil

A prendre en compte lors du remplacement : Utiliser de nouveau les points percés du cable plat AS-i (7) exactement au même endroit ou les positionner dans la zone du joint d'etanchéité noir (8) de l'appareil.

4.1 Remarques sur le câblage

Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifique, seuls des cables qui correspondent à ce standard doivent être utilisés. Pour les cables coupés par l'utilisateur, le fabricant du système est responsable du type de protection.

Utiliser des connecteurs avec contacts dorés.
Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le filetage.

Respecter le codage des connecteurs lors du montage.
Si les prises sont dans l'appareil :
Visser le connecteur male à 1,3± 0,1 Nm.
Equipier tous les cables sortants a partir de 1000~mm maximum d'une décharge de traction appropriée. Respecter le rayon de courbure minimal des cables ( indications du fabricant de cables).

L'indice de protection IP de l'ensemble du système dépend des indices de protection des apparciels individuels, des éléments de connexion utilisés et des bouchons correspondants.

Vérifier le bon positionnement et le montage correct des connecteurs M12.

Si ces instructions ne sont pas suivies, l'indice de protection spécifique ne peut pas etre garanti.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les reglementsations nationales et internationales relatives à l'installation de matériel électrique.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

	Broche Affectation
1 2 5 4 3	1 AS-i +
	2 0 V
	3 AS-i -
	4 + 24 V
	5 non utilisée

AVERTISSEMENT

Le courant de sortie n'est pas limité dans l'appareil.

Risque de défaut en raison d'un échauffement non autorisé.
Risque d'incendie en raison d'une surcharge / d'un court-circuit.
Limiter le courant de sortie de manière externe aux valeurs des caractéristiques techniques Données techniques.
Securité garantie.

Comme alternative, alimenter l'appareil via un circuit « limited energy » selon CEI 61010-1 ou classe 2 selon UL 1310.

La protection externe des courants AS-i / de l'alimentation auxiliaire externe, conformément aux réglementations en vigueur et aux valeurs des données techniques, est sous la responsabilité de l'installateur du système.

Les circuits AS-i / AUX sont isolés les uns des autres et des surfaces facilement accessibles de l'appareil par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Le cablage externe doit etre effectue de maniere a garantir l'isoation necessaire des autres circuits.

6 Maintenance, nettoyage, réparation et élimination

6.1 Entretien

L'appareil est sans entretien.

6.2 Nettoyage de la surface du boitier

Mettre l'appareil hors tension.
En cas de nettoyage humide et de nettoyage sous pression, respecter les conditions de l'indice de protection de l'appareil ( Données techniques).

Les produits de nettoyage doivent être compatibles avec les matériaux du boîtier (→ Données techniques) et le câblage et ne doivent pas les endommager.

6.3 Réparation

L'appareil ne peut pas etre réparé.

6.4 Elimination

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
