MODE D'EMPLOI E40261 IFM

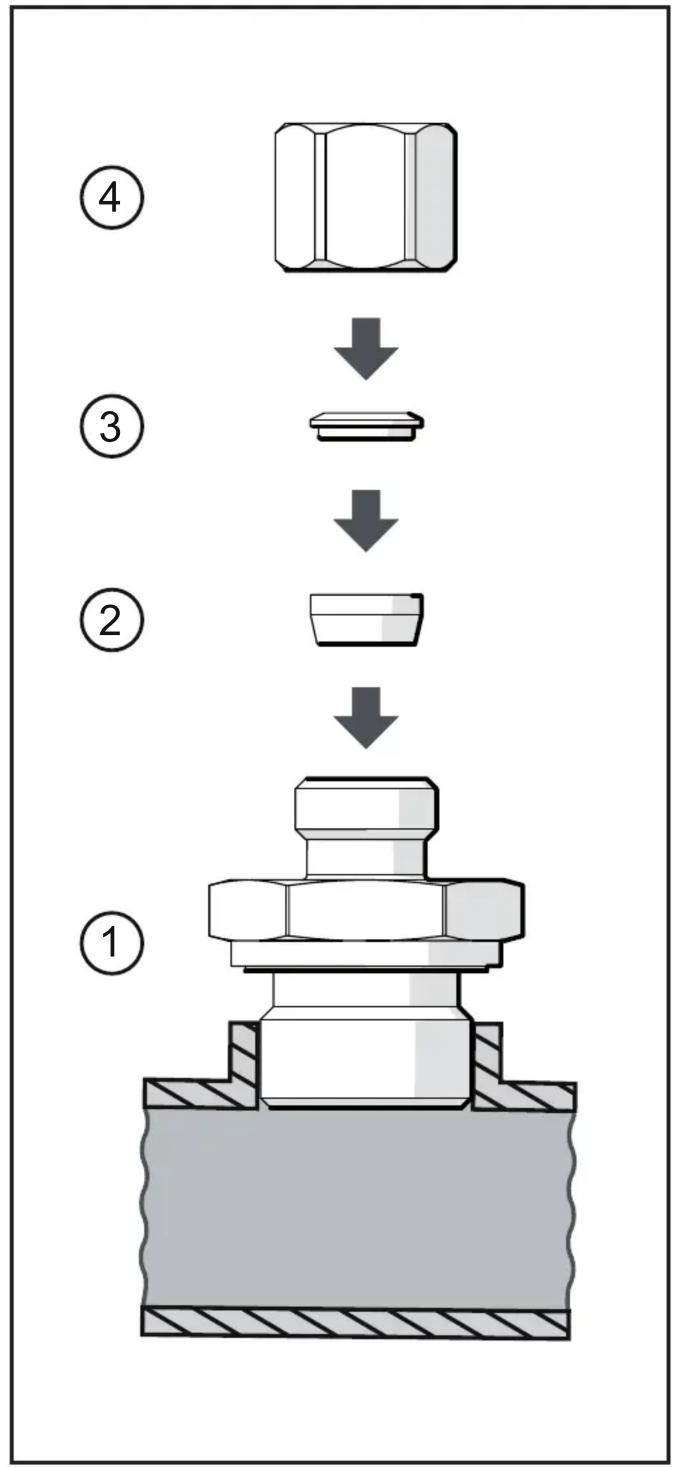

Le raccord bague progressive se compose de trois parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).
- Poser la presse-étoupe (1) dans le raccord process et serrer. Utiliser un joint d'étanchéité lorsque l'application l'exige.

En cas d'emploi de raccords à souder :
- Opération de soudage seulement par du personnel compétent.
Réalisation soignée et selon l'état de la technique. - Pendant le soudage et la phase de refroidissement suivante, ni le capteur ni la bague progressive ne doivent être montés.
- Les surfaces doivent être sans souillure de tout type.
- Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.
▶ Monter la bague de serrage avant (2). Le bout effilé doit montrer vers la cône.
▶ Monter la bague de serrage arrière (3).
▶ Visser l'écrou moleté (4).
▶ Insérer le capteur.

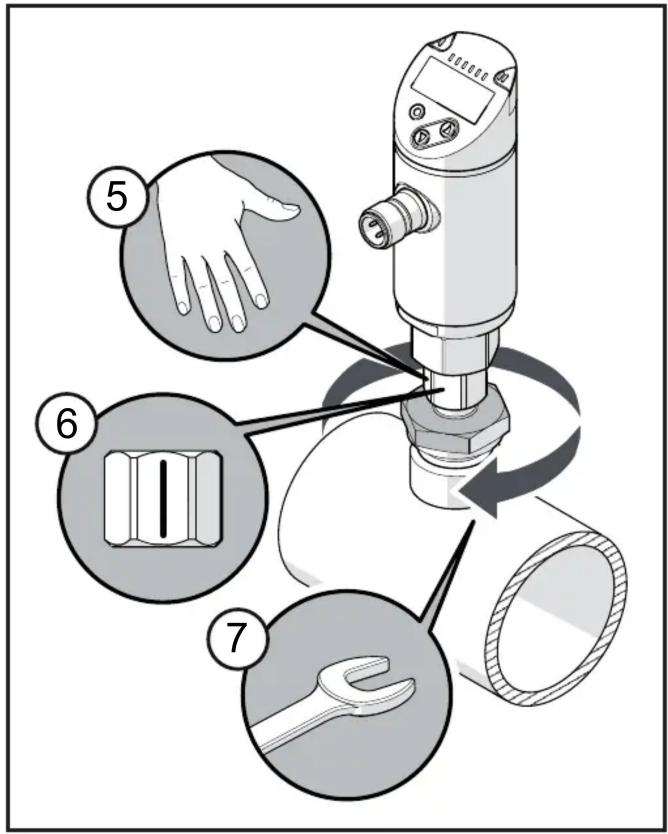

▶ Serrer l'écrou moleté à la main (5) et marquer la position de traits (6).
▶ Faire glisser le capteur à la profondeur d'installation souhaitée. Le tenir en position et serrer l'écrou moleté par 1 ¼ tours à l'aide d'un outil (7).

La bague progressive est maintenant fermement raccordée à la sonde. La profondeur d'installation ne peut plus être modifiée.

Profondeur d'installation recommandée pour la sonde de mesure : centre du tuyau.
Montage répété
Vous pouvez démonter le capteur, par ex. afin de nettoyer le bout de la sonde.
▶ Après, réinsérer le capteur et serrer l'écrou moleté sans forcer.
