Caractéristique	Détails
Type de produit	Contrôleur d'irrigation intelligent
Connectivité	Wi-Fi intégré pour un contrôle à distance via application mobile
Compatibilité	Compatible avec les systèmes d'irrigation Rain Bird et autres systèmes standards
Nombre de zones	8 zones programmables
Programmation	Programmation facile via application mobile, avec options de planification flexibles
Fonctionnalités supplémentaires	Accès aux prévisions météorologiques pour ajuster l'irrigation automatiquement
Alimentation	Alimentation secteur avec option de batterie de secours
Installation	Installation facile avec instructions détaillées fournies
Maintenance	Vérification régulière des connexions et mise à jour de l'application recommandées
Sécurité	Chiffrement des données pour la sécurité des connexions Wi-Fi
Garantie	Garantie limitée de 2 ans
Dimensions	Dimensions compactes pour un montage facile
Peso	Léger pour une manipulation aisée

FOIRE AUX QUESTIONS - ST8Wifi RAIN BIRD

Comment connecter le RAIN BIRD ST8Wifi à mon réseau Wi-Fi ?

Pour connecter le RAIN BIRD ST8Wifi à votre réseau Wi-Fi, téléchargez l'application Rain Bird sur votre smartphone, ouvrez l'application, et suivez les instructions pour ajouter un nouveau programmateur. Assurez-vous que votre smartphone est connecté au réseau Wi-Fi que vous souhaitez utiliser.

Que faire si je ne peux pas me connecter à mon Wi-Fi ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que vous êtes à portée du signal. Assurez-vous également que le mot de passe Wi-Fi que vous avez entré est correct. Si le problème persiste, redémarrez votre routeur et essayez de vous reconnecter.

Comment réinitialiser le RAIN BIRD ST8Wifi ?

Pour réinitialiser le RAIN BIRD ST8Wifi, localisez le bouton de réinitialisation sur le programmateur. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les lumières clignotent, indiquant que le réinitialisation est réussie.

Comment programmer l'arrosage avec le RAIN BIRD ST8Wifi ?

Ouvrez l'application Rain Bird, sélectionnez votre programmateur, puis allez dans la section 'Programmation'. Vous pouvez définir les jours d'arrosage, la durée et l'heure de début pour chaque zone d'arrosage.

Pourquoi mon RAIN BIRD ST8Wifi ne s'active-t-il pas ?

Vérifiez que le programmateur est correctement alimenté et que les fils des zones d'arrosage sont bien connectés. Assurez-vous également que votre programme d'arrosage est configuré correctement et que les heures d'arrosage ne sont pas en dehors des heures permises.

Comment mettre à jour le firmware du RAIN BIRD ST8Wifi ?

L'application Rain Bird vous informera automatiquement si une mise à jour de firmware est disponible. Suivez les instructions dans l'application pour télécharger et installer la mise à jour.

Est-il possible de contrôler le RAIN BIRD ST8Wifi à distance ?

Oui, vous pouvez contrôler le RAIN BIRD ST8Wifi à distance via l'application Rain Bird, tant que votre smartphone est connecté à Internet.

Le RAIN BIRD ST8Wifi fonctionne-t-il avec des assistants vocaux ?

Oui, le RAIN BIRD ST8Wifi est compatible avec certains assistants vocaux comme Amazon Alexa et Google Assistant. Vous devez lier votre compte Rain Bird à l'assistant vocal pour utiliser cette fonctionnalité.

Que faire si je rencontre des problèmes techniques avec le RAIN BIRD ST8Wifi ?

Si vous rencontrez des problèmes techniques, essayez de redémarrer le programmateur et de vous assurer que l'application est à jour. Si le problème persiste, consultez la section d'assistance de l'application ou contactez le support client de Rain Bird.

MODE D'EMPLOI ST8Wifi RAIN BIRD

Guide d'installation et manuel d'utilisation

RAIN BIRD

Minuteur ST8-WiFi

Guide d'installation et manuel d'utilisation

Table des matieres

Introduction

Bienvenue à Rain Bird 1

Caracteristiques du minuteur 1

Commandes et indicateurs 1

Principales fonctions 1

Installation

Outils et accessoires nécessaires 2

Posez le minuteur 2

Cablage 3

Raccordement des vannes de zones 3

Connexions des vannes 3

Connexions des minuteurs 3

Accessoires optionnels 4

Vanne maitresse 4

Relais de démarrage de pompe 4

Sonde de pluie 5

Installer les piles 5

Connector l'alimentation 5

Minuteur interieure 5

Minuteur extérieure 6

Programmation de l'appli

Activez le point d'accès 7

Lancez I'appli pour Rain Bird 7

Programmer le minuteur

Date/Heure 7

Promgramme d'arrosage 8

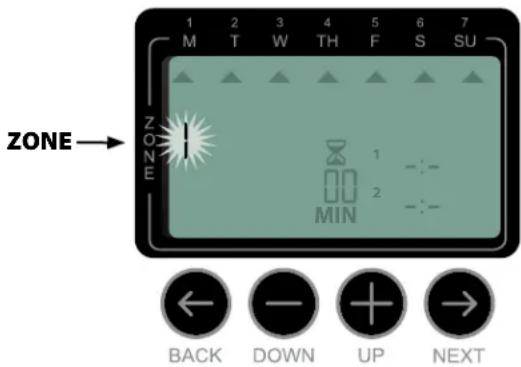

Selection d'une zone. 8

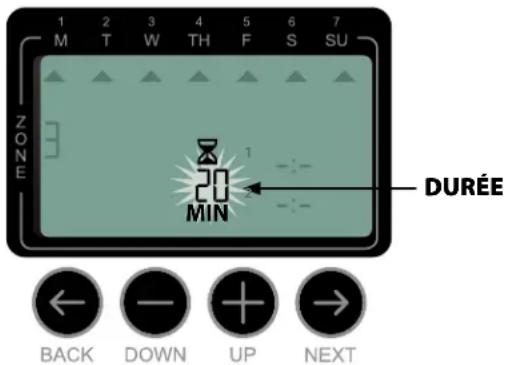

Configuration de la durée d'arrosage 8

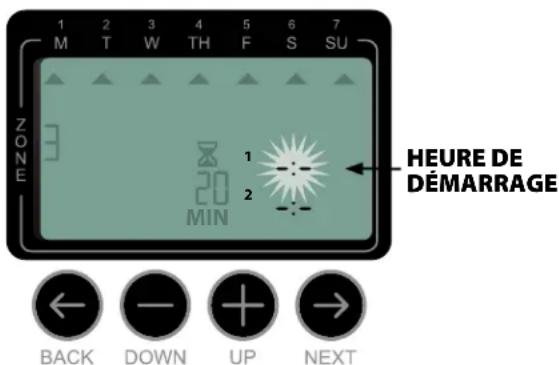

Configuration des heures de démarrage de l'arrosage 8

Configuration des jours d'arrosage 9

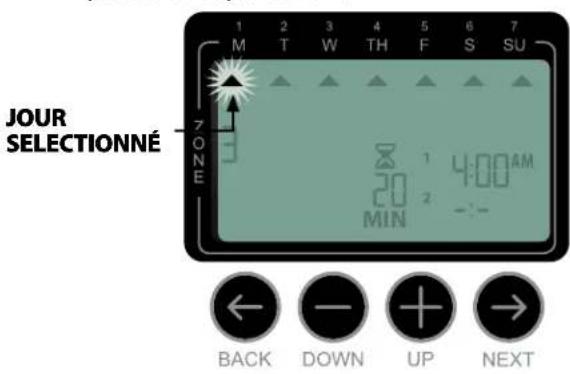

Jours personalisés 9

Jours impairs 9

Jours pairs 9

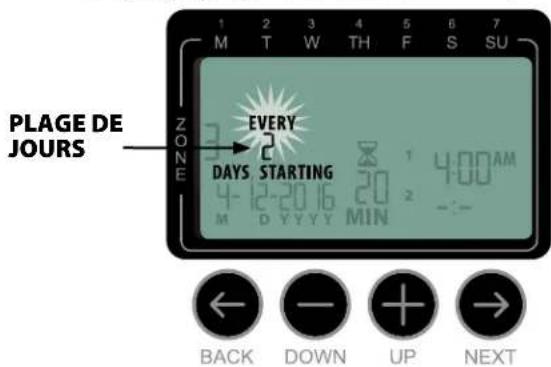

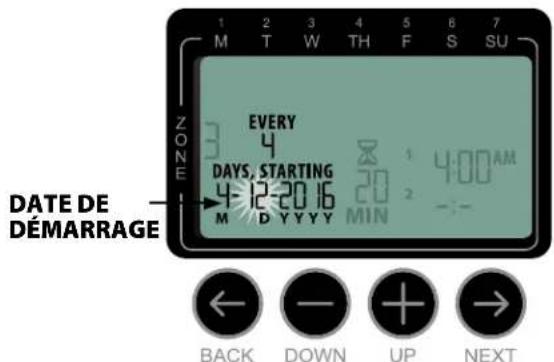

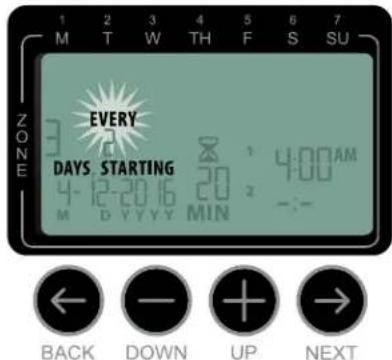

Jours cycliques 10

Options et fonctions spéciales

Retard pour cause de pluie 10

Copier d'une zone à l'autre 10

Fonctionnement normal

Auto 11

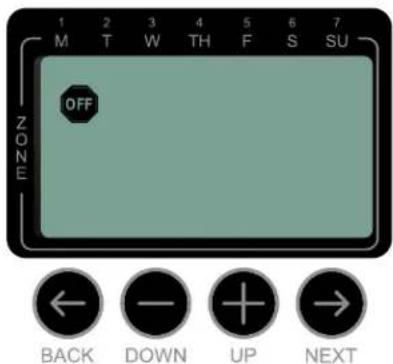

Arrêt (Off) 11

Fonctions supplémentaires

Arroser maintenant 12

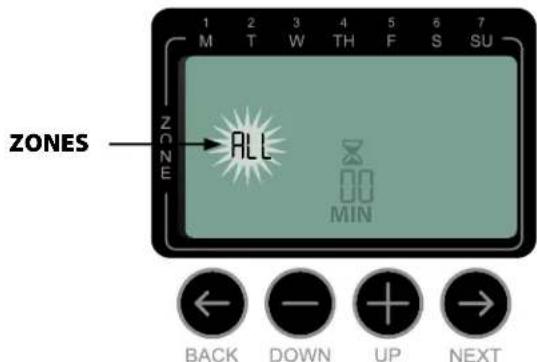

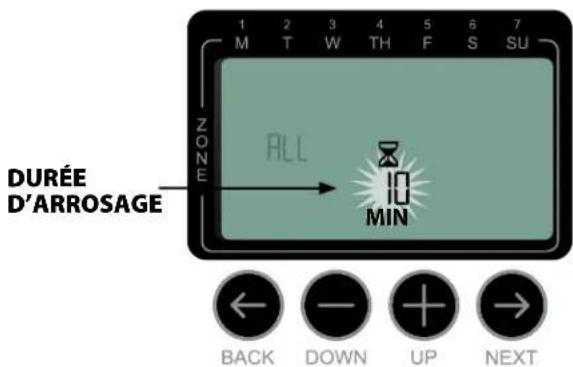

Arrosage de TOUTES les zones: 12

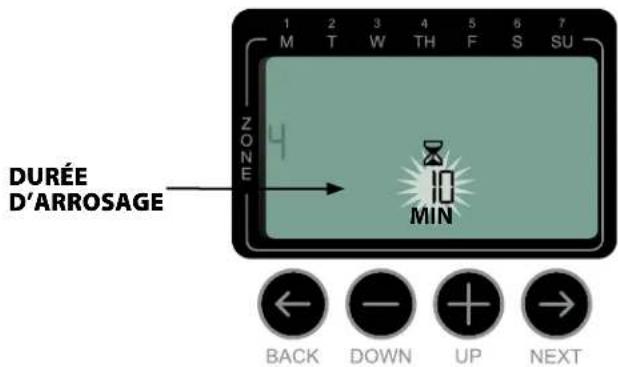

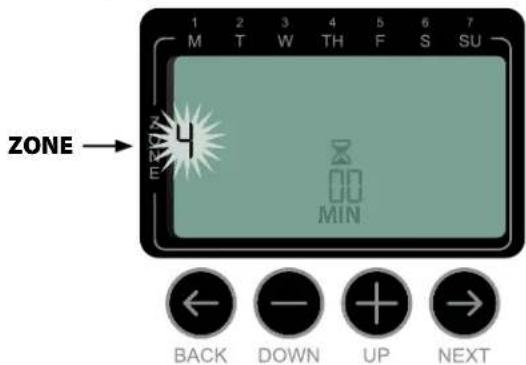

Arrosaged'UNE zone: 12

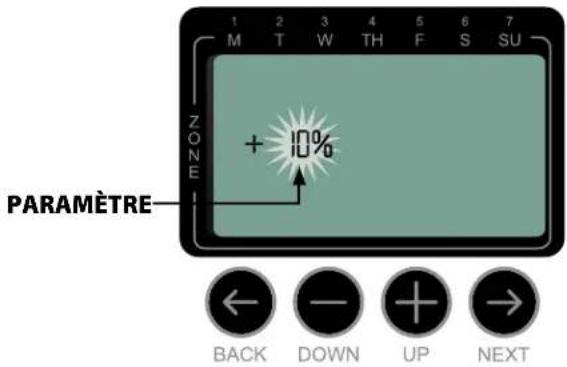

Ajustement saissonnier (Seasonal Adjust) .... 13

Dépannage

Détection des erreurs 14

Problèmes de raccordement 14

Problèmes d'arrosage 15

Problèmes electriques 15

Symboles

REMARQUE : Signale à l'utilisateur des fonctionnalités ou des instructions d'installation importantes.

AVERTISSEMENT: Signale à l'utilisateur la présence d'électricité qui peut entrainer un risque d'électrocution ou tout autre danger.

Si vous avez besoin d'aide pour installer ou utiliser le minuteur ST8-WiFi, veuillez appeler l'assistance technique de Rain Bird sans frais au :

1-800-RAIN BIRD (800-724-6247) or visit www.rainbird.com

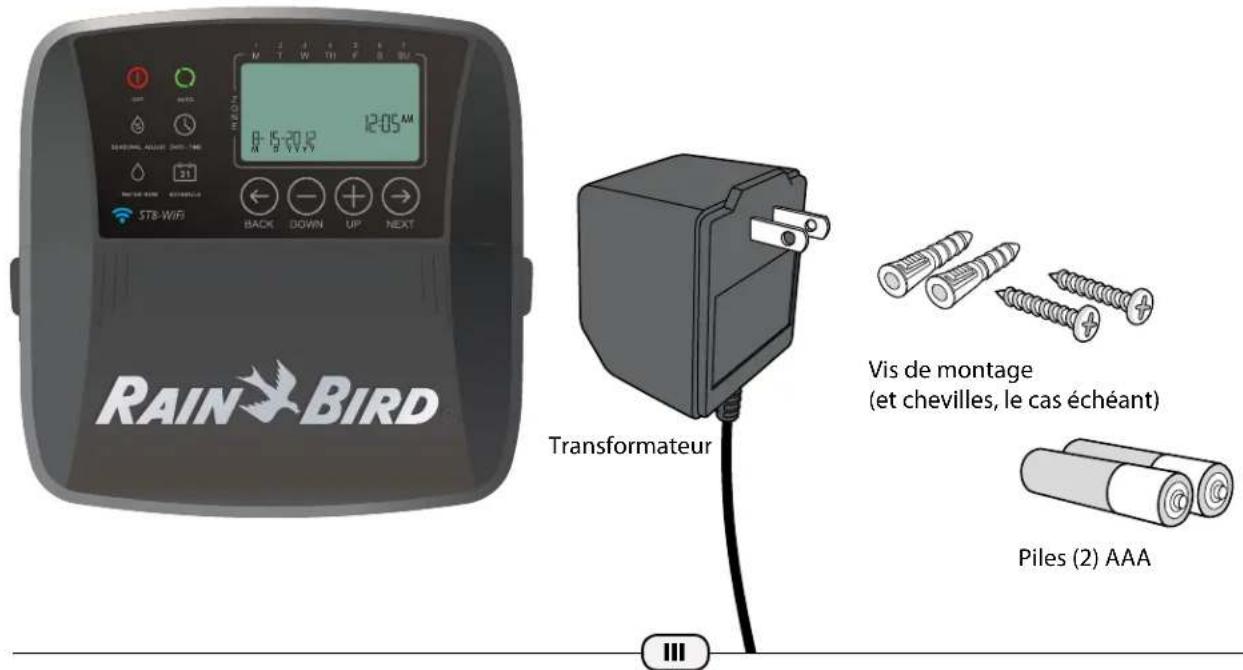

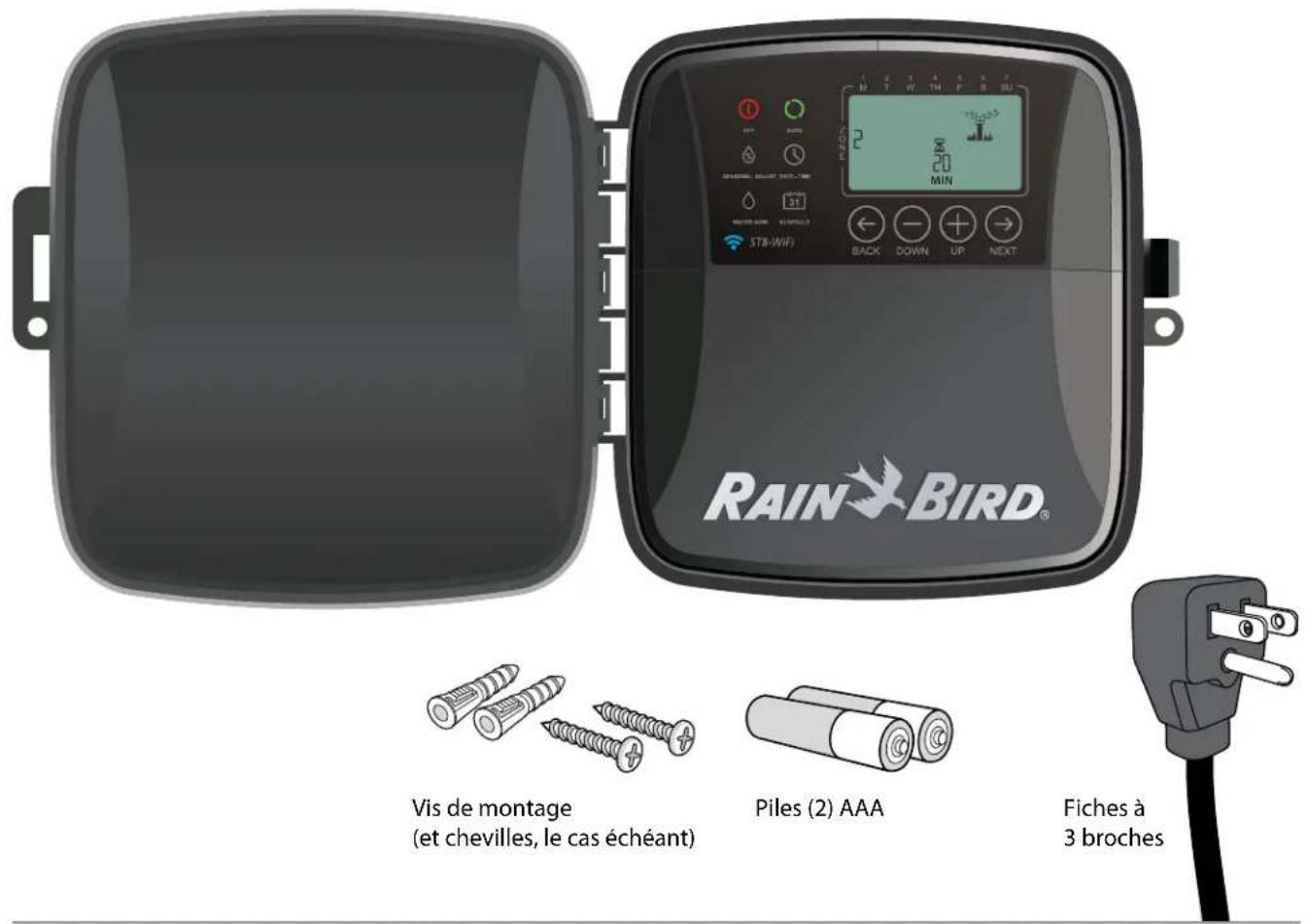

Ceproduit comprend

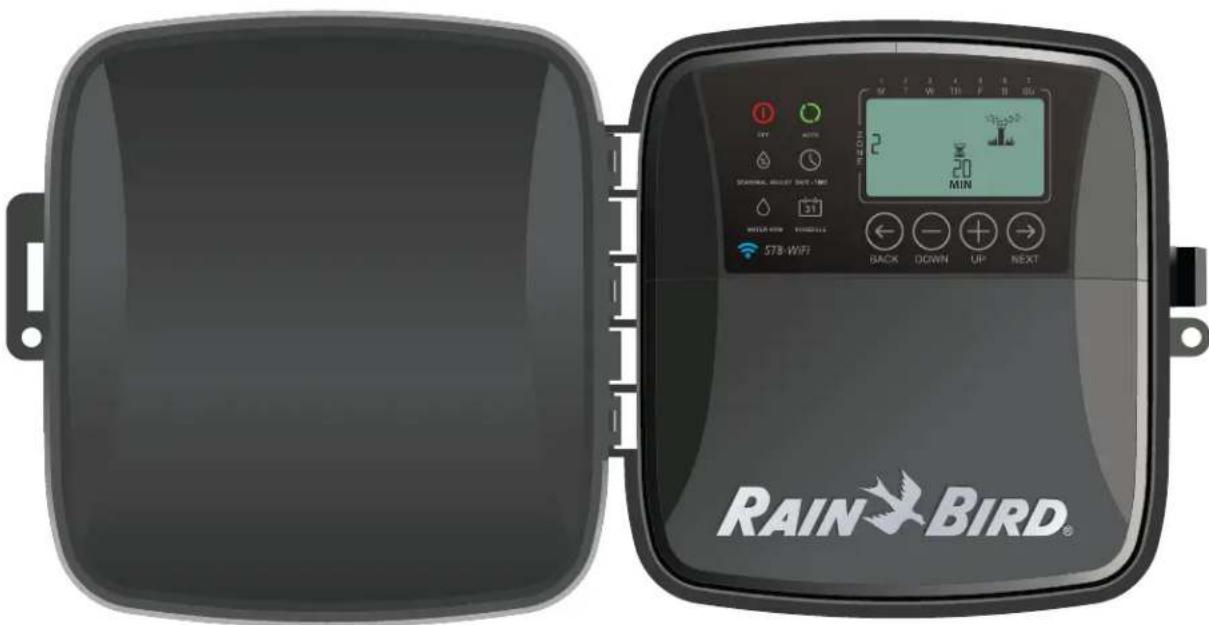

Minuteur extérieure

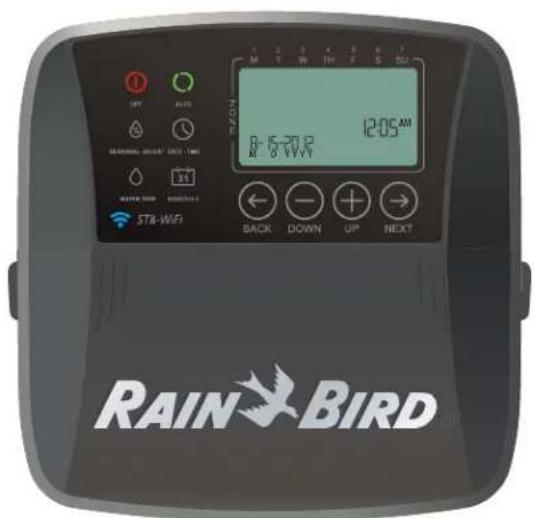

Minuteur interieure

Introduccion

Bienvenue à l'arrosage intelligent!

Merci d'avoir acheté un minuteur intelligent compatible Wi-Fi de Rain Bird, un nom de l'irrigation réputé dans le monde entier depuis plus de 80 ans.

Ce manuel comporte des instructions pas à pas d'installation et d'utilisation de votre minuteur.

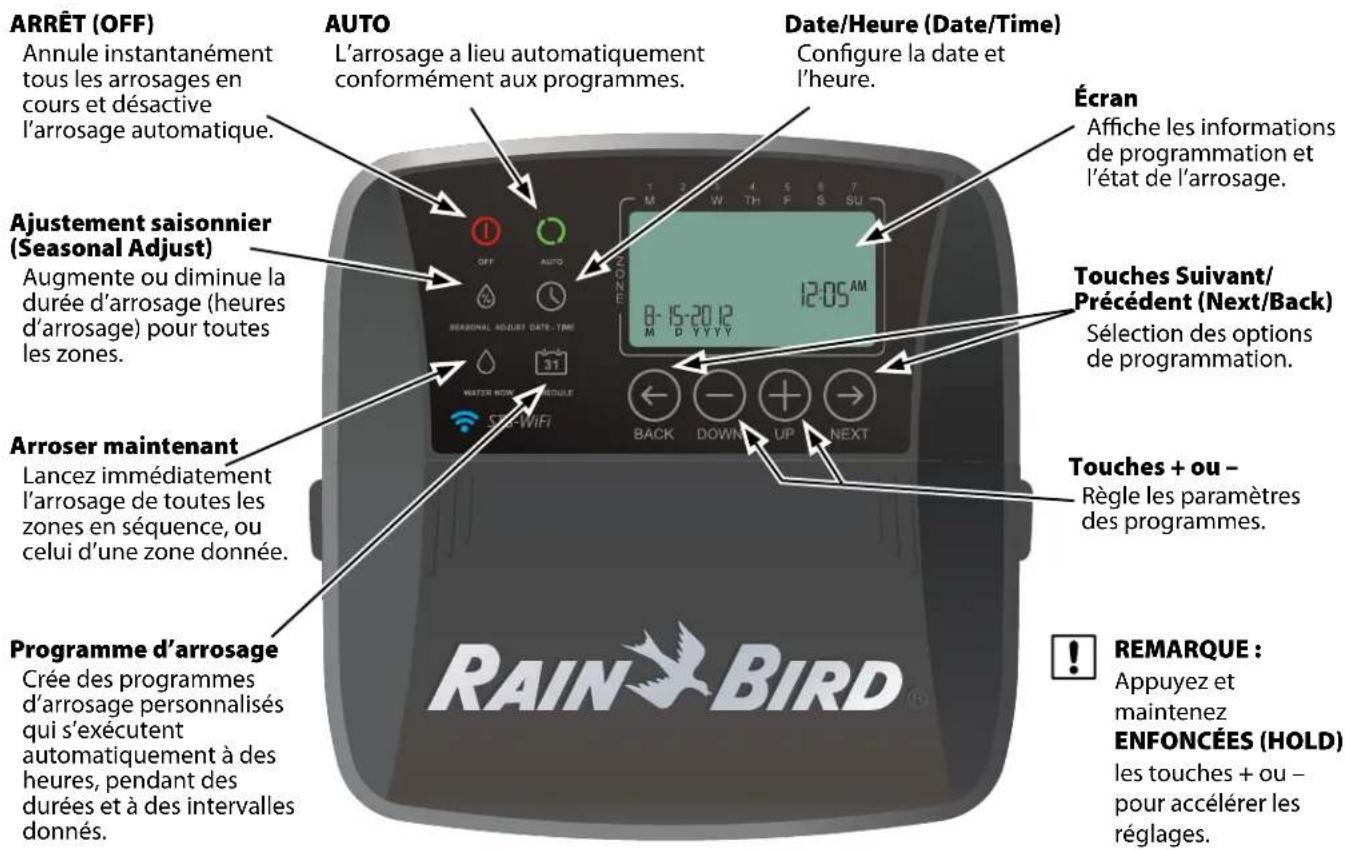

Commandes et indicateurs de l'interface manuelle du minuteur.

L'interface manuelle du minuteur permet la confirmation visuelle du programme ainsi que la programmation personnalisée en cas d'inedisponibilité d'un apparèil mobile.

Principales fonctions

Caracteristiques du minuteur

Le minuteur comporte diverses fonctions avances de gestion de l'eau, notamment :

• La programmation par zones permet de planifier indépendamment différentes zones en fonction des besoin particuliers d'irrigation de chaque zone.
• Il est possible de programmer l'arrosage pour certains jours de la période, les jours pairs ou impairs, ou à des intervalles personalisés afin d'améliorer la flexibilité et le contrôle des programmes d'arrosage.
• Vous pouvez exécuter plusieurs arrosages par jour en utilisant le même programme en utilisant les horaires de démarrage d'arrosage multiples.
  L'ajustement saissonnier permet de regler rapidement la durée d'arrosage en fonction des conditions météorologiques ou d'autres conditions.
  L'arrosage manuel permet d'arroser instantanément toutes les zones ou une zone à la fois.

Installation

Outils et accessoires nécessaires

• Tournevis cruciforme
  Pince à dénuder
  Marteau

• Fil de vanne: enfoui sans protection, multibrin à code-couleur (non inclus)

• Calibre 18 pour les distances inférieures à 800 pieds (244 metres).

• Calibre 14 pour les distances supérieures à 800 pieds (244 metres).

• Connecteursbout-à-boutétanches(non inclus)

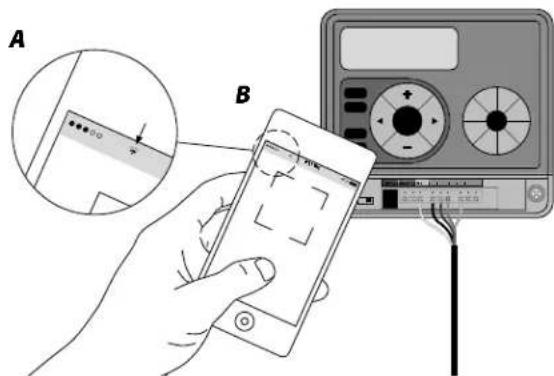

Avant dePTRer l'ancienne minuteur

Avec votre téléphone, vérifie la force du signal WiFi à l'emplacement de votre minuteur (un minimum de 2 barres est recommendé). Amplifie le signal si nécessaire en ajoutant un routeur sans fil ou en rapprochant le minuteur du routeur.

B. Prenez une photo du détaill du cablage

Cette photo sera une reférence utile lors de la pose de la nouvelle minuteur.

Notez les durées d'arrosage courantes

Zone Jours parSEAINEDurée

1 Mo, We, Fr 20 minutes

DEBRANCHEZ ENSUITE LE TRANSFORMATEUR OU METTEZ-LE HORS TENSION ET RETIREZ LES FILS.

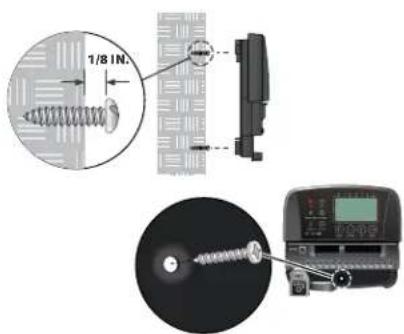

Posez le minuteur

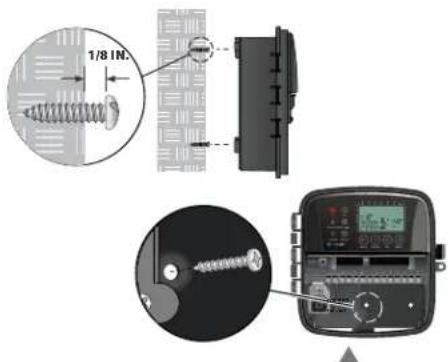

Fixez le minuteur à un endroit accessible

REMARQUE: Les modèles d'intérieur ne doivent être utilisés qu'en intérieur. Les modèles d'extérieur peuvent être utilisés en intérieur ou en extérieur.
REMARQUE: Pour les modeles d'intérieur, choisissez un emplacement situé à moins de 6 pieds (1,8 m) d'une prise de courant CA, et à plus de 15 pieds (4,6 m) des gros apparciels électriques ou conditionneurs d'air.
Enforcez une vis dans le mur, en laissant un espace de 1/8'' (3,2 mm) entre la tete de la vis et le mur (si nécessaire, utilisez les ancrages muraux fournis).
Accrochez l'unité à la vis par le biais du trou en poir qui se trouve sur sa partie arrrière.
Retirez le couvercle du compartment de cablage sur la partie inférieure de l'unité et enforcez une deuxieme vis dans le trou central, comme indiqué (si nécessaire, utilisez les ancrages muraux fournis).

MODELE D'INTERIEUR
MODELE D'EXTERIEUR

S'il s'agit d'un cablage pour C.A.,retirer I'entree defoncable du conduit.

Câblage

Connectez les fils des vannes pour chaque zone.

MARQUE: Si vous installez un modele d'extérieur, inserez tous les fils extérieurs dans l'ouverture ou a travers le trou oblong à l'arriere de l'appareil.

Raccordement des vannes de zones

Connexions des vannes

Utilisez des cables enfouis sans protection pour connecter leprogrammateur aux valves sur le terrain.
- Branchez un fil à code-couleur entre le cable enfui sans protection et l'un des deux fils de la vanne. Se référer à la photo de l'ancien cablage. Consulte la Foto del cableado del cronometro anterior.
Branchez le fil restant de chaque vanne à un fil "neutre" qui se branchera ensuite au programmateur.

MARQUE : Utilisez des connecteurs étanches pour tous les branchements bout-à-bout. En fonction de l'aménagement de votre espace vert, il se peut que vous deviez recourir à des rallonges pour l'alimentation et les connexions neutres.

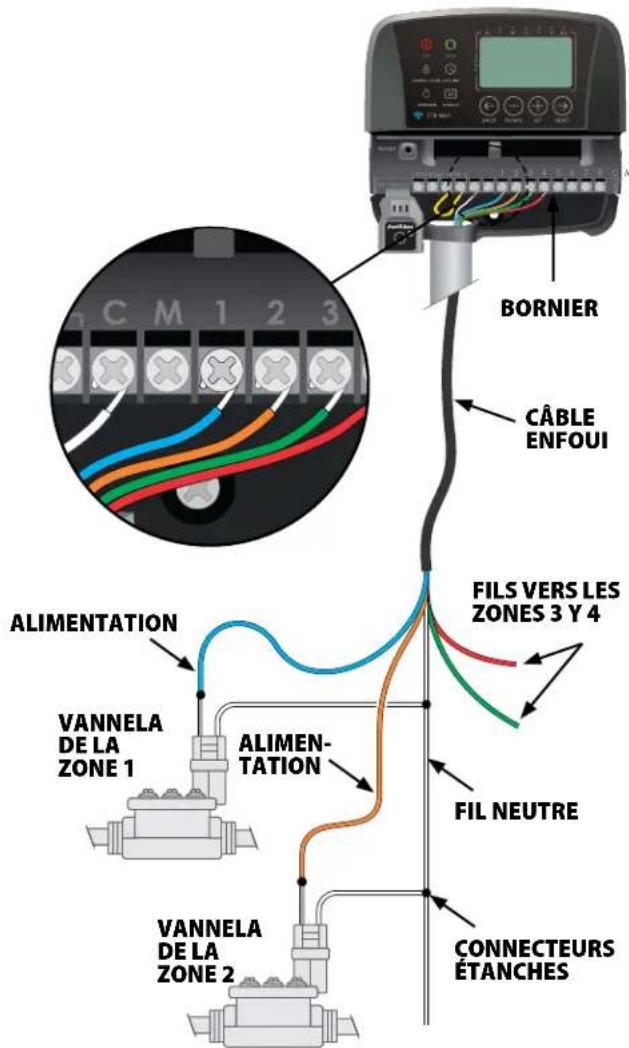

Connexions du minuteur

• Branchez le fil d'alimentation à code-couleur entre chaque vanne (ou zone) externe et le numéro de zone correspondant sur le bornier.

ERTISSEMENT : Pour éviter d'endommager le minuteur, ne branche qu'une seule vanne à chaque borne disponible.

Connectez le fil commun sur la borne COMMUN (C).

MARQUE: Ne retirez pas le fil de raccordement, jaune des bornes qui indiquent SENS.

Vérifiez que tous les branchements soient corrects.

Allumez l'alimentation externe (modèle d'extérieur) ou branche le transformateur (modèle d'intérieur).

Accessoires optionnels

Connectez une vanne maitresse, un relais de démarrage de pompe ou une sonde de pluie en option sur le minuteur.

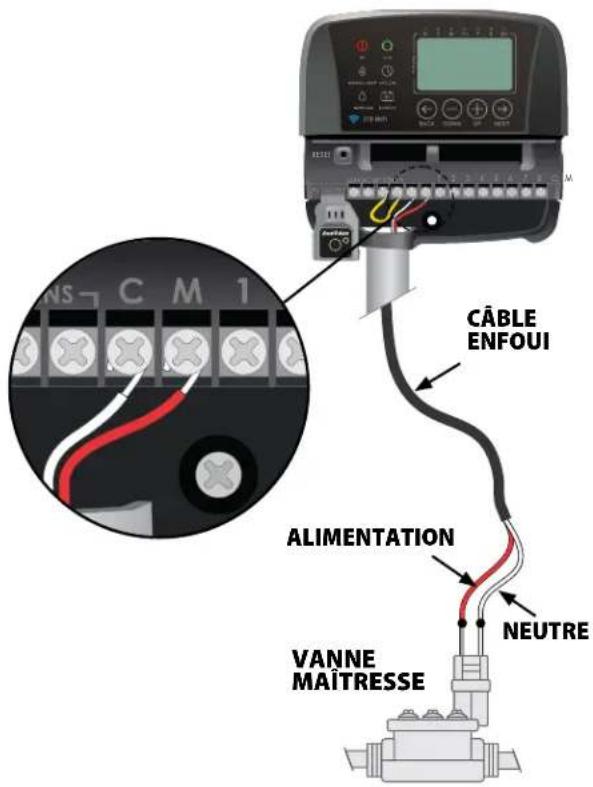

Vanne maitresse

Les minuteurs permettent d'utiliser une vanne maitresse.

A l'aide d'un cable enfoui sans protection, connectez l'un des fils de la vanne maitresse (ou du relais de demarrage de pompe) à la borne de la vanne maitresse (M).
Connectez le fil restant de la vanne maitresse (ou du relais de démarrage de pompe) sur la borne COMMUN (C).

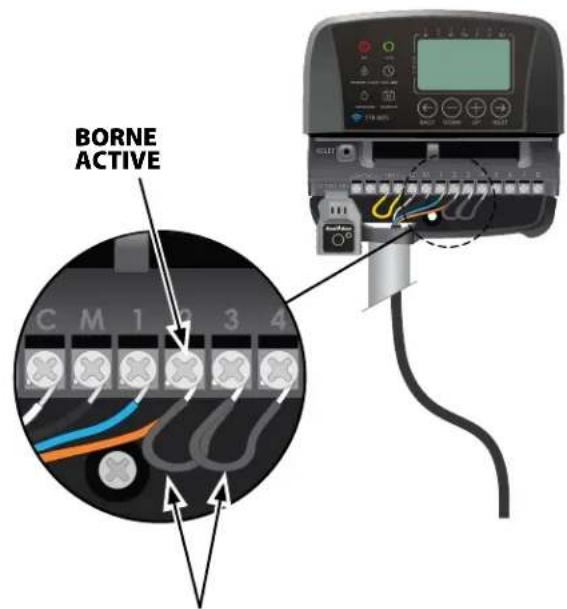

Relais de démarrage de pompe

Les pompes sont utilisées à certains endroits pour aspirer l'eau d'un puits ou d'une autre source. Si vous activez une pompe à partir du minuteur, vous doivent installer un reliais de démarrage de la pompe.

Le relais de démarriage de pompe se connecte au minuteur de la même manière qu'une vanne maitresse, mais il se connecte différemment à la source d'eau.

Pour éviter d'endommager la pompe, connectez un fil de raccordement court entre les bornes de zone inutilisées et la borne de zone utilisée la plus proche.

Par exemple: Si un minuteur à 4 zones est utilisé et que deux zones seulement sont connectées, connectez les bornes des zones 3 et 4 à la borne active la plus proche (dans cet exemple, la zone 2).

FILS DE RACCORDEMENT

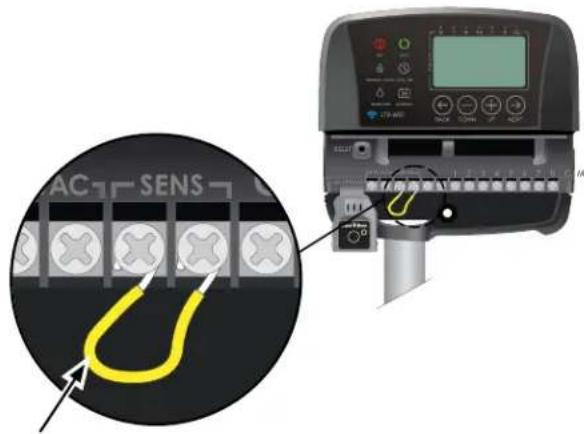

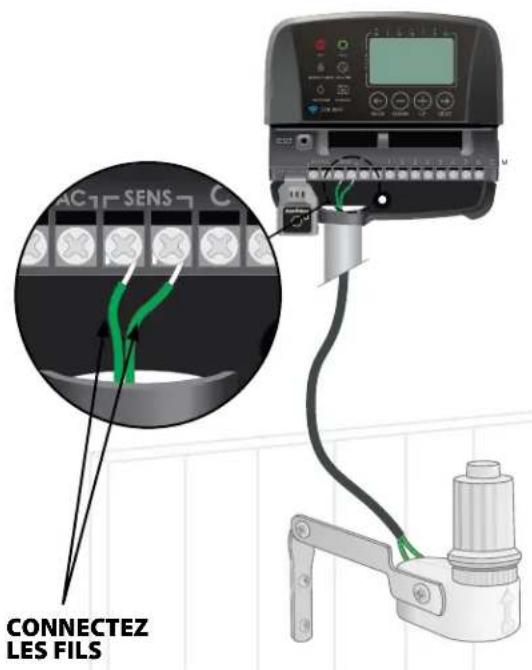

Sonde de pluie

Retirez le couvercle du compartment de cablage sur la partie inférieure de l'unité.
Retirez le fil de raccordement jaune des bornes qui indiquent SENS sur le bornier.

RETIREZ LE FIL DE RACCORDEMENT

REMARQUE: Ne retirez pas le fil de raccordement à moins que vous ne branchiez une sonde de pluie. Le minuteur ne fonctionnera pas si le fil de raccordement est retire et qu'une sonde de pluie n'est pas connectée.
Branchez les deux fils de la sonde aux bornes SENS.

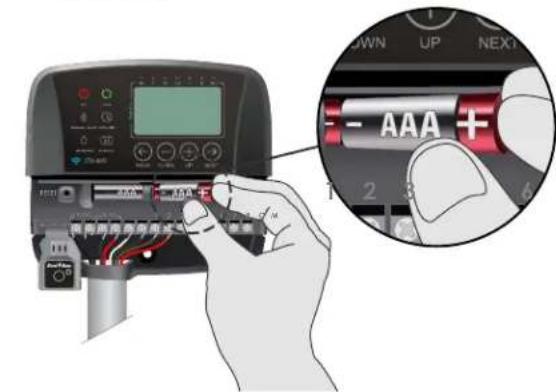

Installer les piles

Le minuteur conserve la date et l'heure en cas de coupure de courant à condition que des piles soient installées à des fins de sauvegarde.

REMARQUE: La programmation est stockée dans une mémoire non volatile et restera dans le minuteur même si les piles ne sont pas installées.

Insérer deux piles AAA dans la fente appropriée au-dessus de la plaque à bornes, comme indiqué ci-dessous.

Connector l'alimentation

A VERTISSEMENT : N'ALIMENTEZ PAS le minuteur avant d'avoir effectue et vérifie tous les branchements.

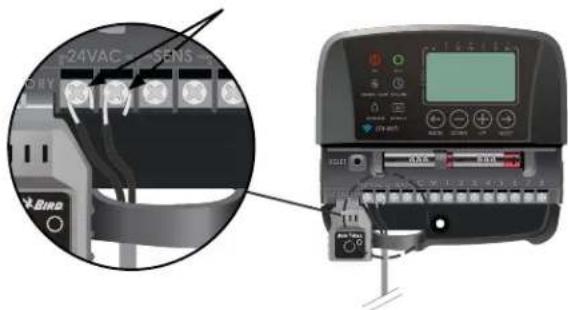

Minuteur interieure

Insérez le cordon d'alimentation du transformateur dans l'ouverture au bas de l'appareil.
Connectez les deux extrémités du cordon d'alimentation sur les deux bornes 24 VCA du minuteur.

AVENTISSEMENT: N'essayez pas de lien ensemble deux minuteurs ou plus à l'aide d'un même transformateur.

BRANCHEMENT DE L'ALIMENTATION

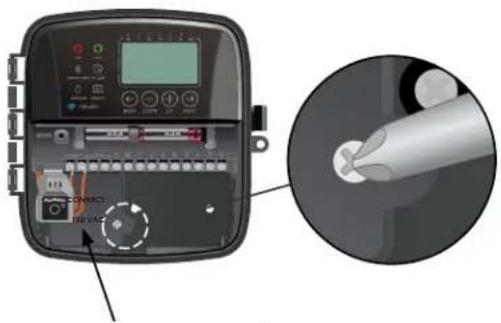

Minuteur extérieure

Le minuteur d'extérieur est livre avec un cordon d'alimentation normal de 183 cm (6 pi). Il peut donc être installé à l'intérieur ou à l'extérieur s'il est branché à une prise extérieure étanche.

Le minuteur d'extérieur peut aussi se raccorder directement à une prise d'alimentation en retardant le cordon d'alimentation. Il est doté d'un transformateur interne réduisant la tension d'alimentation (120 VAC aux E.-U.) à 24 VAC. Vous devrez raccorder des cables d'alimentation électrique aux trois cables du transformateur. (Ligne, neutre, terre).

ERTISSEMENT : Les décharges électriques

peuvent entrainer des blessures graves, voire mortelles. Verifiez que l'alimentation est hors tension (OFF) avant de connecter les fils d'alimentation.

ERTISSEMENT : Toutes les connexions

electriques et le cablage doivent etre conformes aux normes locales de construction.

ERTISSEMENT : N'alimentez PAS l'unité

avant d'avoir effectue et vérifie tous les branchements.

ERTISSEMENT : Debranche ou mettez

hors tension la source d'alimentation externe avant de brancher ou de débrancher les fils du programmeur.

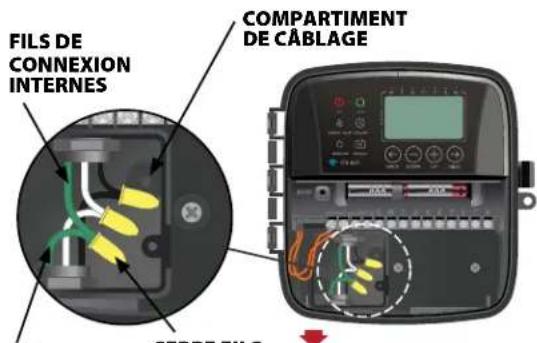

Retirez le couvercle du compartment de cablage sur la partie inférieure de l'unité.
Retirez le module Wi-Fi pour acceder au compartment de câblage.
A l'aide d'un tournevis, dévissez le couvercle avant du compartment de cablage qui se trouve dans le coin inférieur gauche de l'unité.
Devissez les capuchons de connexion reliant le cordon d'alimentation aux cables du transformateur. Retirez les cables du cordon d'alimentation du boitier du transformateur.

COMPARTIMENT DE CÂBLAGE

Insérez les trois fils dans le compartment de cablage à partir d'une source d'alimentation externe.
A l'aide des serre-fils, connectez les fils de l'alimentation externe aux fils de la connexion interne à l'intérieur du compartment de cablage.

A VERTISSEMENT: Assurez-vous de connecter les fils externes à code-couleur aux fils de connexion internes de même couleur, comme suit:

CABLES SERRE FILS D'ALIMENTATION EXTERNES

MODULE SANS-FIL

Câblage de l'alimentation120 VCA (US)

Fil noir d'alimentation (tension) sur le filnoir du transformateur

Fil blanc d'alimentation (neutre) sur le filblanc du transformateur

Fil vert d'alimentation (terre) sur le fil vertdu transformateur

Vérifiez que toutes les connexions soient correctes, puis remettez le couvercle du compartment de câblage.
Rinstalle le module Wi-Fi.

Programmation de l'appli

Recherche et téléchargez l'appli Rain Bird, disponible aussi bien sur l'App Store d'Apple pour iPhone que sur la boutique Google Play pour Android.

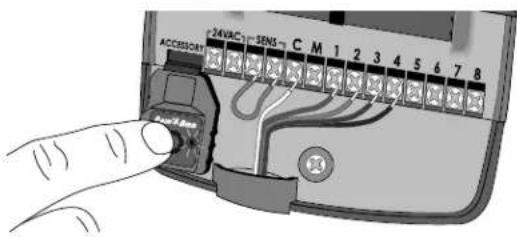

Activez le point d'accès

Vérifiez que le module WiFi est pré à se connecter

Attendre 10 secondes après l'avoir allumé. Si le module clignote alternatively en vert et rouge, passez à l'etape suivante. S'il clignote en rouge uniquement, appuyez sur la touche du module Wi-Fi pour diffuser le signal Wi-Fi.

LE VOYANT CLSIGNOTE: LE WiFi EST ACTIF

Rougesubsection NO

Alternative rouge et vert

0UI

Vert seulement NON (connecté au routeur)

Trois clignotements rapides vertes peuvent se produit en deux occasions distinctes:

Lors de la première installation du module Wi-Fi dans le port pour accessoire - cela signifie que le module Wi-Fi a reussi à communiquer avec le minuteur.
Lorsque l'appli se connecte a un signal Wi-Fi - cela signifie qu'une connexion a etétablie.

Lancez l'appli pour Rain Bird

Suivez l'assistant d'installation de l'appli pour saisir des informations sur votre jardin et creer un HORAIRE d'arrosage initial. Pour la configuration finale, utilisez la fonction « Water now » (Arroser maintainant) de l'appli afin de tester toutes les zones.

Pour en savoir plus sur la programmation du minuteur avec l'appli, se reporter aux videos disponibles sur wifi.rainbird.com.

Programmation à la minuteur

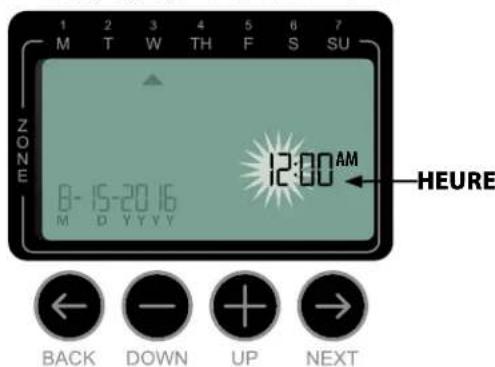

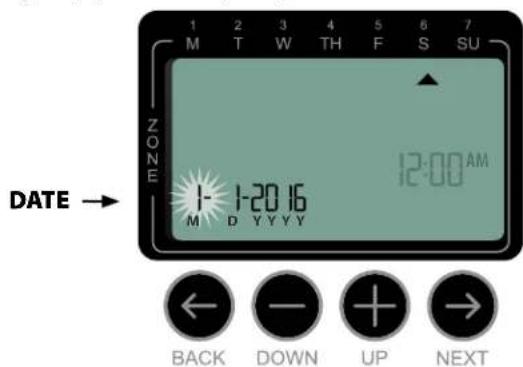

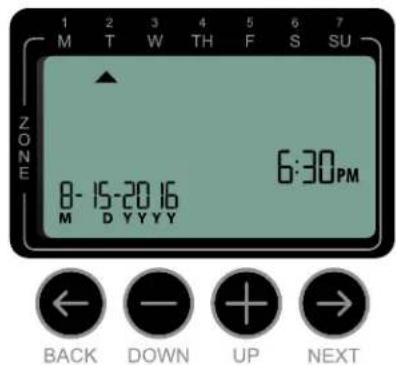

Date/Heure (Date/Time)

Configure la date et l'heure actuelles.

Appuyez sur la touche DATE/HEURE (DATE/ TIME).
Appuyez sur la touche + ou - pour configurer le mois (M); appuyez ensuite sur SUIVANT (NEXT).
Répétez l'étépe ci-dessus pour sélectionner le jour (D) et l'année (YYYY).

Appuyez sur la touche + ou - pour configurer l'heure (verifiez que le paramètre AM/PM est correct); appuyez ensuite sur SUIVANT (NEXT).
Appuyez sur la touch + ou - pour configurer les minutes; appuyez ensuite sur AUTO.

REMARQUE: Deux piles AAA peuvent être installées pour memoriser la date et l'heure en cas de coupure de courant. Voir la section "Installation des piles" pour plus d'informations.

Programme d'arrosage

Cree des programmes d'arrosage personnelisés qui s'executent automatiquement à des heures, pendant des durées et à des intervalles données.

Ces programmes resteront synchronisés avec les programmes créés dans l'appli. Si des modifications sont effectuees sur le minuteur, elles seront mises à jour dans l'appli lors de l'ouverture suivante. Une fois les modificationsChargees et enregistrées dans l'appli,elles apparaissent sur I'écran du minuteur.

Appuyez sur la touche PLANIFICATION (SCHEDULE).

Sélection d'une zone

Les zones sont des emplacements nommés (par exemple, "Jardin des roses") que vous définisse pour l'arrosage.

Appuyez sur la touche + ou - pour électionner le nombre de la zone voulue; Appuyez ensuite sur SUIVANT (NEXT).

Configuration deladuréed'arrosage

Les heures d'arrosage représentent des durées (par ex., 20 minutes) configurées pour l'arrosage.

MARQUE : Les durées d'arrosage sont comprises entre 1 et 199 minutes.

Appuyez sur la touche + ou - pour configurer la durée d'arrosage (MIN) ; appuyez ensuite sur SUIVANT (NEXT).

Configuration des heures de démarrage de l'arrosage

Les heures de démarrage de l'arrosage sont les heures de la journée où l'arrosage doit commencer.

MARQUE: Au total, il existe six heures de demarrage (1-6) pour chaque zone.

6 Appuyez sur la touche + ou - pour configurer la première heures de démarrage (verifiez que le paramètre AM/PM est correct); appuyez ensuite sur SUIVANT (NEXT).

MARQUE: Les réglages des heures de démarrage sont définis par incréments de 10 minutes.

OMMENCEZ pour configurer d'autres heures de démarrage pour la même zone.

REMARQUE: Appuyez sur la touche SUIVANT (NEXT) lorsque -- Arrêt (OFF) clignote pour passer à l'étape 4.

MARQUE: Si des zones différentes ont des horaires d'arrosage identiques ou se chevauchant, leprogrammateur arrosera les zones dans l'ordre (l'arrosage de plusieurs zones ne peut pas fonctionner en meme temps).

4 Configuration des jours d'arrosage

Les jours d'arrosage sont les jours, ou les intervals (par exemple, Lundi; Mercredi et vendredi), d'arrosage autorisé.

Appuyez sur la touche + ou - poursélectionner une des quatre options pour les jours d'arrosage :

a. Jours personalisés - Pour planifier l'arrosage les jours de la période sélectionnés, voir le paragraphe 4a.
b. Jours impairs - Pour planifier l'arrosage les jours impairs (1,3,5...29, etc.), voir le paragraphe 4b.
c. Jours pairs - Pour planifier l'arrosage les jours pairs (2,4,6...30, etc.), voir le paragraphe 4c.
d. Jours cycliques - Pour planifier l'arrosage à intervalles données (tous les 2 jours, tous les 3 jours, etc.), voir le paragraphe 4d.

4a Jours personalisés

Appuyez sur + ou - pour selectionner 7 puis appuyez sur SUIVANT (NEXT).

BACK

DOWN

UP

NEXT

Appuyez sur + (pour activer) ou sur - (pour désactiver) le jour sélectionné clignotant. Le curses passè alors au jour suivant.

Appuyezsur+ou sur - pour configurer chaque jour suivant en fonction des besoin.

REPÉTEZ les étapes 1-4 pour les zones restantes.

4b Jours impairs

Appuyez sur + ou - pour selectionner 1.3.5...29 puis appuyez sur SUIVANT (NEXT).

BACK

DOWN

UP

NEXT

REPETEZ les étapes 1-4 pour les zones restantes.

4ours pairs

Appuyez sur +ou - pour selectionner 2.4.6.30 puis appuyez sur SUIVANT (

BACK

DOWN

UP

NEXT

REPETEZ les étapes 1-4 pour les zones restantes.

4d Jours cycliques

Appuyez sur + ou - pour configurer les jours de cycle; appuyez ensuite sur SUIVANT (NEXT).

REMARQUE: Si vous avez déjà configurer les paramétres de la date de démarriage ou de la plage de jours pour les zones précédentes, ces valeurs s'afficheront sur l'écran.

Appuyez sur + ou - pour selectionner le jour du cycle; appuyez ensuite sur SUIVANT (NEXT).

Appuyez sur + ou - pour configurer la date de démarrage; appuyez ensuite sur SUIVANT (NEXT).

REMARQUE: La date de démarriage correspond au premier jour de l'arrosage de la zone. Seuls les dates de démarriage qui tombent pendant la plage de jours sélectionnés sont disponibles.

REPÉTEZ les étapes 1-4 pour les zones restantes.

Options et fonctions spéciales

Retard pour cause de pluie

Les programmes d'arrosage peuvent être manuellement retardés jusqu'à 14 jours pour cause de pluie ou pour d'autres besoin. Lorsque le retard pour cause de pluie est activé, aucun arrosage programme n'aura lieu dans aucune zone. La fonction ARROSER MAINTENANT peut être utilisée malgré tout. Une fois l'arrosage immédiat effectué lors d'une seance ARROSER MAINTENANT, la fonction de retard pour cause de pluie reprend pendant le nombre de jours prévu.

Lors de l'utilisation normale, le bouton AUTO a ete enonce,

Appuyez sur le bouton + et maintenez-le enfoncé.
Le nombre 01 apparait a I'ecran avec I'icone stop.
Cela signifie que le retard pour cause de pluie est activé pour 1 jour.

Pour rallonger ou raccourcir le retard, appuyez sur + ou -.

Pour désactiver le retard pour cause de pluie, appuyez sur - jusqu'à ce que la valeuratteigne 0.
Avec la fin du nombre de jours de retard pour cause de pluie, le programme d'arrosage reprend.

Copier d'une zone à l'autre

Les renseignements de programmation peuvent etre copies d'une zone a I'autre afin d'accelerer la programmation.

Appuyez sur la touche PLANIFICATION (SCHEDULE).
Appuyez sur la touche + ou - pour selectionner le numero de la zone SUIVANTE (SUBSEQUENT).
Appuyez et maintenez enforcé le bouton PRÉCÉDENT (BACK), puis appuyez et relâchéz la touche PLANIFICATION (SCHEDULE).

Fonctionnement normal

Auto

L'arrosage a lieu automatiquement conformément aux programmes d'arrosage.

Appuyez sur la touche AUTO pour reprendre l'utilisation normale lorsque la programmation est terminée et pour surviller l'arrosage en cours.

REMARQUE: À moins que la touche ARRÉT (OFF), ne soit enforcée, le programmeur revient par défaut en mode AUTO après 10 minutes si aucune activités programmesse (appui sur des touches) survient pendant ce temps.

En mode Auto:

L'écran affiche l'heure et la date actuelles et le jour de la semaine :

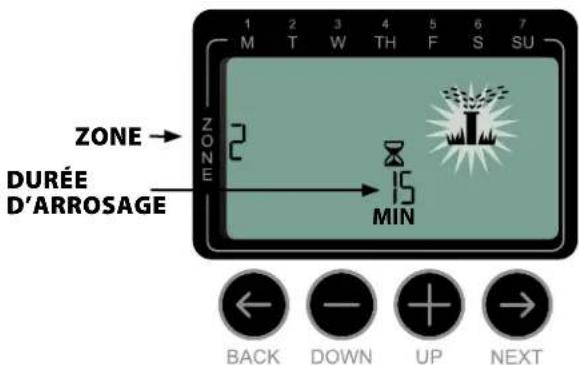

Pendant l'arrosage :

L'écran affiche un symbole clignotant de diffuseur, le numero de la zone active et la durée d'arrosage restante pour cette zone.

Appuyez sur + ou - pour régler le temps d'arrosage estant pour la zone active selon votre souhait.

Appuyez sur SUIVANT (NEXT) pour annuler l'arrosage de la zone active et passer à la zone de la suivante dans le cycle d'arrosage.

MARQUE : La zone suivante commencer a l'arrosage immédiatement si les heures de démarrage se suivent ; sinon, la zone suivant commencerà conformément au programme.

Arrêt (Off)

Annule instantanément tous les arrosages en cours et déactive l'arrosage automatique.

Appuyez sur la touche ARRÉT (OFF) pour annuler stantanément tous les arrosages en cours.

REMARQUE: Appuyez sur la touche AUTO pour reprendre une utilisation normale. L'arrosage automatique NE SE PRODUIT PAS si leprogrammateur reste en mode Arrêt (OFF).

Fonctions supplémentaires

Arroser maintenant (Water Now)

Démarre instantanément l'arrosage de TOUTES les zones ou d'UNE SEULE zone.

Arrosage de TOUTES les zones :

Appuyez sur la touche ARROSAGE MANUEL (MANUAL WATERING).

Si la miniterie a déjà été programmée, TOUTES des zones (ALL) sont affichées par défaut; appuyez sur SUIVANT (NEXT) pour continuer.

Appuyez sur + ou - pour configurer la durée 'arrosage; appuyez ensuite sur SUIVANT(NEXT).

Pendant l'arrosage manuel :

Appuyez sur + ou - pour régler la durée d'arrosage restante pour la zone active le caschéant.

Appuyez sur SUIVANT(NEXT) pour annuler arrosage de la zone active et passer à la zone suivante du cycle d'arrosage.

Appuyez sur ARRET (OFF) pour arreter le cycle d'arrosage manuel restant ; puis appuyez sur AUTO our returner à un fonctionnement normal.

Arrosaged'UNEzone:

Appuyez sur la touche ARROSAGE MANUEL (MANUAL WATERING).

Appuyez sur + ou - pour sélectionner une zone d'oulu ; appuyez ensuite sur SUIVANT (NEXT).

Appuyez sur + ou - pour configurer la durée d'arrosage ; appuyez ensuite sur SUIVANT (NEXT).

Pendant l'arrosage manuel :

Appuyez sur + ou - pour régler la durée d'arrosage restante pour la zone active le cas échéant (l'arrosage manuel s'arrête si vous seLECTIONnez 0 minutes).

• Appuyez sur SUIVANT (NEXT) ou ARRET(OFF) pour arreter le cycle d'arrosage manuel restant (si vous appuyez sur ARRET (OFF) appuyez ensuite sur AUTO pour returner à un fonctionnement normal).

Ajustement saissonnier (Seasonal Adjust)

Augmente ou diminue la durée d'arrosage (heures d'arrosage) pour toutes les zones.

Appuyez sur la touche AJUSTEMENT AISONNIER (SEASONAL ADJUST).

Appuyez sur la touche + ou - pour augmenter ou diminuier le pourcentage D'AJUSTEMENT LAISONNIER.

ARQUE: Le pourcentage de l'ajustement saissonnier est régliable de -90 % à +100 %. Par exemple, la valeur +50 % indique qu'une durée d'arrosage de 10 minutes deviendra 15 minutes.

ARQUE: Si « Use Weather Correction Data » (Utiliser les données de correction du temps) est activé dans l'appli, le réglage saissonnier sur le minuteur ne provoquera de changement que pour la journée. Le réglage reviendraès le lendemain au réglage saissonnier contrôle par l'appli.

ARQUE:L'ajustement saissonnier s'applique a TOUTES les planifications d'arrosage programmées.

Appuyez sur la touche AUTO pour reprendre une utilisation normale.

Dépannage

Détection des erreurs

Le minuteur est équipé d'une fonction de détction des erreurs qui détecte un court-circuit ou une surcharge électrique sur une ligne de sortie d'une zone.

En cas d'erreur, les opérations suivantes ont lieu en réponse à l'erreur:

• Le numéro de la zone concernée et le message d'alerte "Err" s'affichent lorsqu' l'appareil est en mode AUTO ou Arrosage manuel (MANUAL WATERING).
• Toute irrigation de la zone concernée est annulée et l'arrosage passé à la zone suivante dans la file d'atte du arrosage.

BACK

DOWN

UP

NEXT

EMARQUE:Le minuteur reessaiera d'arroser la zone en erreur au prochain arrosage prevu.La fin d'un arrosage reussi efface I'erreur associe a cette zone.

Problèmes électriques

Problème Cause possible	Solution possible
L'écran affiche le message d'erreur « Err M.» La minuterie n'activera pas les zones.	Problème avec le câblage à la vanne maitresse (si utilisée). Il peut y avoir unerupture du cable ou une mauvaise connexion.	Vérifier le câblage et les connexions à la vanne maitresse. Réparer ou replacer le câblage et la vanne si nécessaire. Pour faire disparaitre le message d'erreur clignotant, appuyez sur NEXT.
L'écran n'affiche rien.	Le minuteur n'est pas alimenté.	Vérifie que l'alimentation principale en courant alternatively est correctement branchée ou connectée et qu'elle fonctionne correctement.
		Vérifie que les cables d'alimentation électrique soient connectés aux bornes "24 VCA" du minuteur. (Modèle d'intérieur).
L'écran est bloqué et le minuteur n'accepte aucune programmation.	Il se peut qu'une surtension électrique ait perturbé les composants électroniques du minutesur.	Débranchez le minuteur pendant 2 minutes, puis rebranchez-le. S'il n'y a pas de détérioration permanente, le programmeur devrait accepter les programmes et fonctionner de nouveau normalement.
		Presione el botón Restablecer (RESET).

Problèmes de raccordement

Problème Cause possible	Solution possible
Problèmes de connexion entre l'appareil mobile et le minuteur.	Le signal Wi-Fi est faible. Vérifiez avec:	votre téléphone que le signal Wi-Fi compte au moins 2 barres à l'emplacement du minuteur. Si ce n'est pas le cas, essayez d'inlocker le routeur Wi-Fi plus après et avec moins d'interférences. Si ce n'est pas possible, utilisez un prolongateur de portée Wi-Fi pour renforcer le signal.
	Le minuteur n'est pas connecté à l'appareil mobile et le module Wi-Fi clignote en vert.	L'appareil mobile doit être reconnecté au contrôleur, ou doit y'être connecté pour la première fois. Suivez les instructions de programmation de l'appli à la page 7.
	Le minuteur n'est pas connecté à l'appareil mobile et le module Wi-Fi clignote en alternant le rouge et le vert.	Vérifiez que l'appareil mobile est connecté au signal Wi-Fi du Rain Bird. Cela peut être effectué par les réglages Wi-Fi de l'appareil mobile. Une fois le signal Wi-Fi connecté, l'appli devrait pouvoir communiquer avec le minuteur.
	Le minuteur n'est pas connecté à l'appareil mobile et le module Wi-Fi clignote en rouge.	Appuyez sur le bouton du module Wi-Fi et attendez que la DEL se mette à clignoter en alternance en rouge et en vert. Lancez l'assistant d'installation en appuyant sur le bouton Add Controller (ajouter un contrôleur) de l'appli et suivez les instructions pas à pas. Si une carte de minutes dans l'appli n'est plus utilisée, vous pouze la supprimer en appuyant sur le bouton de la corbeille au bas de la carte.
	Le minuteur n'est pas connecté à l'appareil mobile et le module Wi-Fi ne clignote pas.	Assurez-vous que le minuteur est branché dans une prise, et que celle-ci donne bien du courant. Si le minuteur est sous tension, assurez-vous que le module Wi-Fi est bien installé dans le port pour accesseoir. Si nécessaire, retirez-le et rebranche-le.

Problèmes d'arrosage

Problème Cause possible	Solution possible
Les planificationsprogrammées et les fonctions d'arrosagemanuel ne démarrentpas.	La source d'eau n'envoie pas d'eau.	Vérifiez l'absence de coupure dans la canalisationd'eau principale et que toutes les autres canalisationsd'alimentation sont ouvertes et fonctionnentcorrectement.
	Des cables sont desserrés ou malbranchés.	Vérifiez que les fils des vannes, de la vanne principale oudu relais de démarrage de la pompe sont correctementbranchés sur le programmateur et sur le terrain.
	Les fils des vannes sont corrodés ouendommagés.	Vérifiez que les fils des vannes ne soient pasendommagés, et replacez-les si nécessaire. Vérifiez lesconnexions des fils et replacez-les par des connecteurspertis étanches le cas échéant.
	La sonde de pluie connectée est peut-être activée.	Laissez sécher la sonde de pluie ou déconnectez-la dubloc de jonction du minuteur et replacez-la par un filde raccordement reliant les 2 bornes SENS.
	Le fil de raccordement entre lesdeux bornes SENS sur le bloc dejonction est peut-être absent ouendommagé.	Entre les deux bornes SENS du bloc de jonction duminuteur, placez un fil de raccordement court de section14 à 18.

RAIN BIRD

Rain Bird Corporation

^® Marque commerciale deposée de Rain Bird Corporation

Pour respecter les limites d'exposition aux radioféquences selon les normes de FCC et d'Industrie Canada pour la population générale et l'exposition incontrolée, les antennes utilisées avec ce transmetteur doivent être installées afin de fournir une distance de séparation d'au moins 35 mm de toute personne ou de toute autre antenné (ou de tout autre transmetteur) qui fonctionne en conjunction.

Cet appareil est conforme à la partie 15 des règlements du FCC et des standards RSS exempots de licence d'Industrie Canada. Le fonctionnement est sujét à l'une des deux conditions suivantes:

1. Cet apparéil ne cause pas de brouillage préjudiciable, et
2. Cet apparéil accepte toutes les interférences reçues, y compris celles qui peuvent cause un fonctionnement indésirable.

Toute modification non expressement approuvée par la partie responsable de la conformité peut enlever à l'utilisateur le droit d'opére le matériel.

182188-02 Rev.07/16
