MODE D'EMPLOI VFTM320 IP66 Soler & Palau
2.1 Câble de raccordement 33
2.2 Reconfiguration du variateur 33
2.3 Réarmement manuel/Réarmement automatique 34
2.4 Modification de la vitesse minimum 34
2.5 Activer la protection thermique du moteur 35
2.6 Effectuer la fonction arrêt/marche avec l'interrupteur externe 36
3. APPLICATIONS STANDARS DU VARIATEUR (SANS NECESSITEE DE RECONFIGURER LE VARIATEUR) 36
3.1. Contrôle proportionnel manuel avec potentiometre integré 36
3.2. Utilisation du variateur sur un système de surpression de cage d'escaliers 37
4. APPLICATIONS QUI NECESSITANT RECONFIGURATION DU VARIATEUR 38
4.1. Contrôle proportionnel manuel avec potentiometre déporté type REB-ECOWATT 38
4.2. Contrôle proportionnel manuel avec signal 4-20 mA d'une sonde analogique externe (CO2, température ou humidité relative) 39
4.3. Controle PI pour un système en pression/debit constant avec sonde analogique externe et signal 0-10V 41
4.4. Controle PI pour un système en pression/debit constant avec sonde analogique externe et signal 4-20Ma 44
1. RECOMMENDATIONS
Avant d'installer et d'utiliser ce produit, lire attentivement ces instructions qui contiennent d'importantes indications pour votre sécurité et celle des utilisateurs, pendant l'installation, l'utilisation et l'entretien de ce produit. Une fois l'installation terminée, laisser ce manuel à la disposition de l'utilisateur final. Dès réception, vérifier le parfait état de l'appareil étant donné que tout défaut d'origine est couvert par la garantie S&P. De même, vérifier que le type du ventilateur soit conforme à celui commandé et que les caractéristiques inscrites sur la plaque signalétique soient compatibles avec celles de l'installation.
Les ventilateurs ne sont pas tous contrôlable par convertisseur de fréquence.
S'assurer que le ventilateur à piloter est compatible avec le convertisseur de fréquence utilisé.
Transport et manipulation
- L'emballage de cet appareil a été conçu pour supporter des conditions normales de transport. L'appareil ne doit pas être transporté hors de son emballage, ce qui pourrait le déformer ou le détériorer.
- Le stockage du produit doit être effectué dans son emballage d'origine, en lieu sec et protégé de la saleté, jusqu'à son installation finale. N'accepter aucun appareil livré hors de son emballage d'origine, ou présentant des signes d'avoir été manipulé.
-Éviter les coups, les chutes et de placer des poids excessifs sur l'emballage.
Important pour votre sécurité et celle des utilisateurs
- L'installation doit être effectuée par un professionnel qualifié.
- S'assurer que l'installation répond aux réglementations mécaniques et électriques en vigueur dans chaque pays.
- Une fois mis en service, l'appareil doit répondre aux Directrices suivantes:
• Directive de Basse Tension 2006/95/CE
• Directive de Machines 2006/42/CE
• Directive de Compatibilité Électromagnétique 2004/108/CE - Ne pas utiliser cet appareil dans des atmosphères explosives ou corrosives.
Sécurité lors de l'installation
- Avant de manipuler cet appareil, s'assurer qu'il est débranché du réseau électrique, même s'il est arrêté.
- Vérifier que les valeurs de tension et de fréquence du réseau d'alimentation sont égales à celles indiquées sur la plaque caractéristiques (Variation maximum de tension et de fréquence + 10%).
- Pour le branchement électrique, suivre les indications du schéma de raccordement.
- Vérifier que la mise à la terre, si elle est nécessaire, a été correctement effectuée et que les protections thermiques ou de surintensité ont été réglées conformément aux valeurs données sur la plaque caractéristiques.
Entretien
- Avant de manipuler le ventilateur, s'assurer qu'il est débranché du réseau électrique, même s'il est arrêté, et que personne ne puisse le mettre en marche pendant l'opération.
- Lors de tout travail d'entretien et de réparation, les normes de sécurité en vigueur dans chaque pays doivent être respectées.
Recyclage
La norme de la CE et l'engagement que nous devons prendre par rapport aux nouvelles générations nous obligent à recycler les matériaux; nous vous prions donc de ne pas oublier de déposer tous les éléments restants de l'emballage dans les containers de recyclage correspondants, et d'emporter les appareils usagés au Point de Recyclage le plus proche.
2. INFORMATION GÉNÉRALE
2.1 Câble de raccordement
Le câble de raccordement entre le convertisseur de fréquence et la boite à bornes du ventilateur doit être blindé avec une longueur maximale recommandée de 50m.
IMPORTANT: La tresse métallique du câble blindé doit être connectée à la terre dans la boite à bornes du ventilateur.
Si le ventilateur est fourni avec un câble et une boite à bornes extérieure et si le moteur a sa propre boite à bornes, connecter le câble blindé venant du convertisseur directement à la boite à bornes du moteur, sans utiliser le câble et la boite à bornes déportée.
2.2 Reconfiguration du variateur
Les convertisseurs de fréquence sont fournis préprogrammés pour être utilisés soit en CONTROLE PROPORTIONNEL avec le potentiomètre intégré (FR2 avec pont entre 24V et LI3), soit en CONTROLE PI avec entrée en tension 0-10V (FR1 avec pont entre 24V et LI1).
Pour accéder à d'autres applications, certains paramètres du variateur de fréquence doivent être reconfigurés. Pour cela, il faudra utiliser les commandes suivantes du convertisseur:

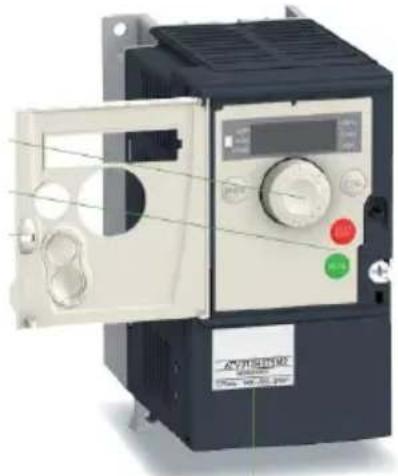

Etape 1. Déverrouillage du convertisseur
Pour déverrouiller le convertisseur introduire le mot de passe en suivant la séquence indiquée ci-dessous:
- Appuyer sur ESC jusqu'à ce qu'apparaisse "rdy" à l'écran.

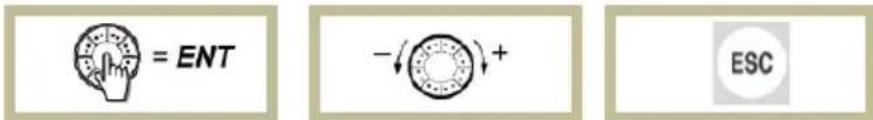

- Appuyer sur ENTER et tourner le bouton dans le sens négatif jusqu'à ce qu'apparaisse "SUP-" à l'écran.
- Appuyer sur ENTER et tourner le bouton dans le sens positif jusqu'à ce qu'apparaisse "C0d-" à l'écran.
- Appuyer sur ENTER et tourner le bouton dans le sens positif jusqu'à ce qu'apparaisse "1951" à l'écran.
- Le code inséré clignoterá. Dans ce moment le variateur est desprotegée.
Etape 2. Entrer en mode programmation
Le variateur dispose de 2 MODES de fonctionnement, RUN et PROGRAMMATION, pour passer de l'un à l'autre, il est nécessaire d'appuyer sur ESC durant deux secondes.


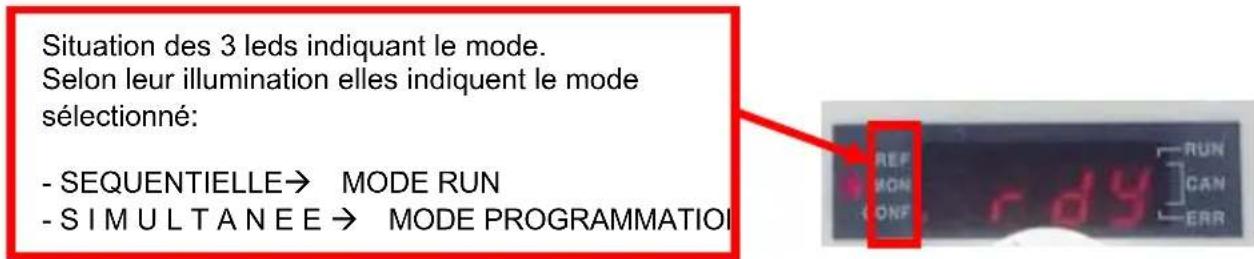

Situation des 3 leds indiquant le mode. Selon leur illumination elles indiquent le mode sélectionné: - SEQUENTIELLE→ MODE RUN - SIMULTANEE→ MODE PROGRAMMATION- Appuyer sur ESC durant 2 secondes jusqu'à ce que les 3 leds indiquant le mode s'allument simultanément. Ceci indique que l'on est en Mode Programmation.
Entrer les paramètres en fonction de l application requise.
2.3 Réarmement manuel – Réarmement automatique
Les convertisseurs de fréquence se fournis préprogrammés en réarmement automatique.
Ceci signifie qu'en cas de coupure de courant, le ventilateur redémarrera automatiquement quant le courant sera revenu.
IMPORTANT
RISQUE D'ÉLECTROCUTION
DANGER DE MORT
Lorsque la protection thermique du moteur est activée devrait évaluer la nécessité d'utiliser la fonction de redémarrage manuel.
Avec la configuration d'usine (redémarrage automatique), une fois qui ha sauté la protection thermique du moteur, quand se produit le refroidissement du moteur, il est mis en marche automatiquement.
Voir la section 2.3 pour modifier le redémarrage automatique à redémarrage manuel.
Si le moteur raccordé au convertisseur est équipé d'une protection thermique, le convertisseur doit être reprogrammé pour travailler en réarmement manuel.
IMPORTANT: Dans le cas d'activer la protection thermique sera nécessaire la connexion électrique correspondant câblage du TP de moteur aux bornes correspondants du variateur.
- Appuyer sur ESC durant 2 secondes jusqu'à ce que les 3 leds indiquant le mode s'allument simultanément et entrer en Mode Programmation.
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse "FLt-" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse "Atr" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à obtenir la valeur "NO".
- Appuyer sur ENTER pour confirmer la valeur introduite. Si c'est une valeur distincte de celle entrée initialement, l'écran doit clignoter.
- Appuyer sur ESC pour sortir du paramètre "Atr".
- Appuyer sur ESC pour sortir du menu "FLt-".
- Appuyer sur ESC durant 2 secondes jusqu'à ce que les 3 leds s'allument de forme séquentielle. Le variateur est donc en mode RUN.
Vérifier que l'interrupteur "SW1" est placé sur la position "SOURCE"
Réaliser les pontages dans le bornier du convertisseur, comme indiqué sur les schémas.
Alimenter le variateur de fréquence en fonction du modèle utilisé.
2.4 Modification de la vitesse minimum
Les convertisseurs de fréquence sont fournis préprogrammés avec une vitesse minimum réglée a 20 Hz.
Avis ! La porsuite de l'alimentation d'un moteur à des fréquences inférieures à 20 Hz peut provoquer une surchauffe du moteur et une détérioration prématurée.
Cependant, en applications de surpression d'escalier ou de voies d'évacuation, il est possible que dans les portes fermées il est nécessaire réduire la vitesse minimum pour éviter de dépasser la valeur de la surpression crée par la réglementation en vigueur. Cela nécessite de vérifier le variateur et accéder au mode programmation (étape 1 et 2 de la section 2.2) et puis effectuer les modifications de configuration suivantes :
- Appuyer sur ENTER et tourner le bouton dans le sens négatif jusqu'à ce qu'apparaisse "SEt-" à l'écran.
- Appuyer sur ENTER et tourner le bouton dans le sens négatif jusqu'à ce qu'apparaisse "LSP" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à obtenir la valeur désirée pour le paramètre "Fréquence minimale en Hz". Appuyer sur ENTER pour confirmer la valeur introduite. Si c'est une valeur distincte de celle entrée initialement, l'écran doit clignoter.
- Appuyer sur ESC pour sortir du paramètre "LSP".
- Appuyer sur ESC pour sortir du menu "Set-".
De la même façon, la valeur maximale de fréquence "HSP" ne doit jamais être réglée sur une valeur supérieure à la fréquence du réseau sur lequel est raccordé le convertisseur.
2.5 Activer la protection thermique du moteur
Pour activer la protection thermique du moteur où le surchauffe du moteur cause la parade du ventilateur, il est nécessaire reprogrammer l'un des paramètres qui sont configurés pour le variateur de fréquence. Cela nécessite de vérifier le variateur et accéder au mode programmation (étape 1 et 2 de la section 2.2) et puis effectuer les modifications de configuration suivantes :
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse "FLt-"à l'écran.
- Appuyer sur ENTER et touner le bouton jusqu'à ce qu'apparaisse "Etf" à l'ècran.
- Appuyer sur ENTER et tourner le bouton juaqu'à ce qu'apparaisse "LI5" à l'ècran. Appuyer sur ENTER pour confirmer la valeur introduite. Si c'est une valeur distincte de celle entrée initialement, l'écran doit clignoter.
- Appuyer sur ESC pour sortir du paramètre "Etf".
- Tourner le bouton jusqu'à ce qu'apparaisse "LEt" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse "LO" à l'ècran. Appuyer sur ENTER pour confirmer la valeur introduite.
- Appuyer sur ENTER pour sortir du paramètre "LEt".
- Appuyer sur ENTER pour sortir du menu "FLt".
- Appuyer sur ESC pendant 2 secondes jusqu'à ce que les 3 leds indiquant le mode s'allument simultanément et entrer en Mode RUN, disponible pour le fonctionnement automatique de le variateur.
IMPORTANT
RISQUE D'ÉLECTROCUTION
DANGER DE MORT
Lorsque la protection thermique du moteur est activée devrait évaluer la nécessité d'utiliser la fonction de redémarrage manuel.
Avec la configuration d'usine (redémarrage automatique), une fois qui ha sauté la protection thermique du moteur, quand se produit le refroidissement du moteur, il est mis en marche automatiquement.
Voir la section 2.3 pour modifier le redémarrage automatique à redémarrage manuel.
2.6. Effectuer la fonction arrêt /marche avec l'interrupteur externe
Cet fonction est commune à tous les systèmes où le variateur travaille avec des capteurs externes (pression, température, humidité, etc..)
En utilisant un interrupteur externe (signal libre de potentiel), il est possible d'effectuer un actionnement remote arrête/marche.
3. APPLICATIONS STANDARS DU VARIATEUR (SANS NECESSITEE DE RECONFIGURER LE VARIATEUR)
3.1 CONTROLE PROPORTIONNEL MANUEL AVEC POTENTIOMETRE INTEGRE
3.1.1 Caractéristiques
Avec cette configuration l'utilisateur pourra faire varier la vitesse de rotation du ventilateur en utilisant le potentiomètre du convertisseur.
La variation de vitesse est réalisée avec le potentiomètre intégré
Touches RUN / STOP pour lancer / arrêter la rotation du moteur
Vérifier que la puissance et l'intensité du variateur soient supérieures à celles du moteur raccordé
3.1.2 Schéma de raccordement
Réaliser le schéma de raccordement variateur-moteur indiqué sur les figures suivantes en fonction du TYPE de moteur utilisé et si ce moteur est équipé d'une protection thermique:

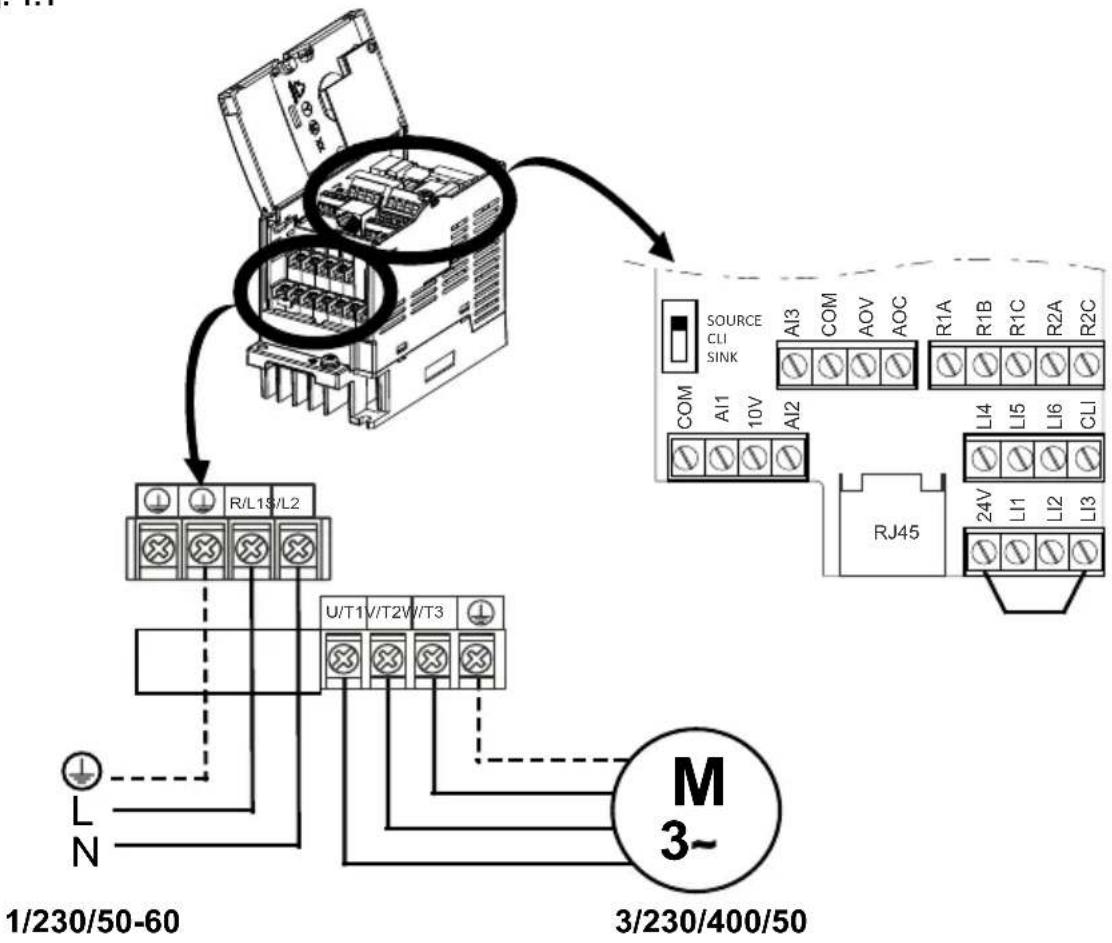

- Fig.1.1. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V sans protection thermique (réarmement automatique)

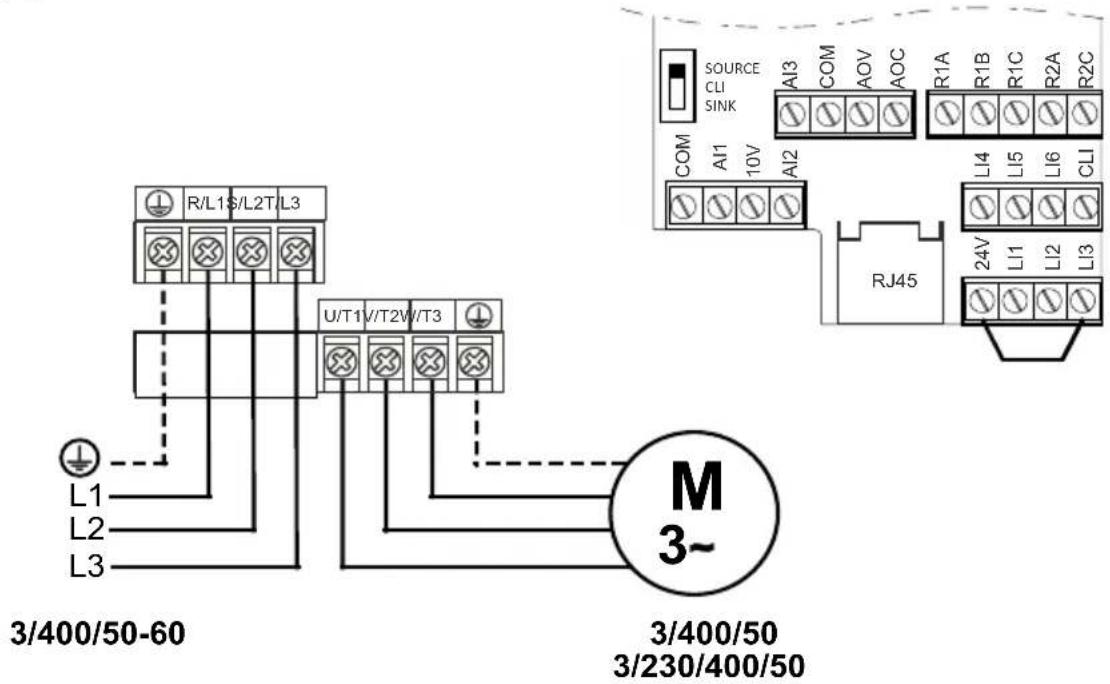

- Fig.1.2. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V sans protection thermique (réarmement automatique)
- Fig.1.3 Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V AVEC protection thermique IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer.
- Fig.1.4. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V AVEC protection thermique (réarmement manuel- voir page FRA-3)
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer.
Vérifier que l'interrupteur "SW1" est placé sur la position "SOURCE"
Réaliser les pontages dans le bornier du convertisseur, comme indiqué sur les schémas.
Alimenter le variateur de fréquence en fonction du modèle utilisé.
3.2 UTILISATION DU VARIATEUR SUR UN SYSTEME DE SURPRESSION DE CAGE D'ESCALIERS (Programmation d'usine)
3.2.1 Caractéristiques
Le variateur est utilisé pour maintenir une valeur de surpression entre un volume et un autre.
Pour cela il est indispensable de disposer d'une sonde de pression différentielle avec écran type TDP-D.
Le système maintient une valeur de 50 Pa dans le volume en surpression. L'échelle de valeur sur la sonde de pression TDP-D doit être réglée sur 0-100 Pa.

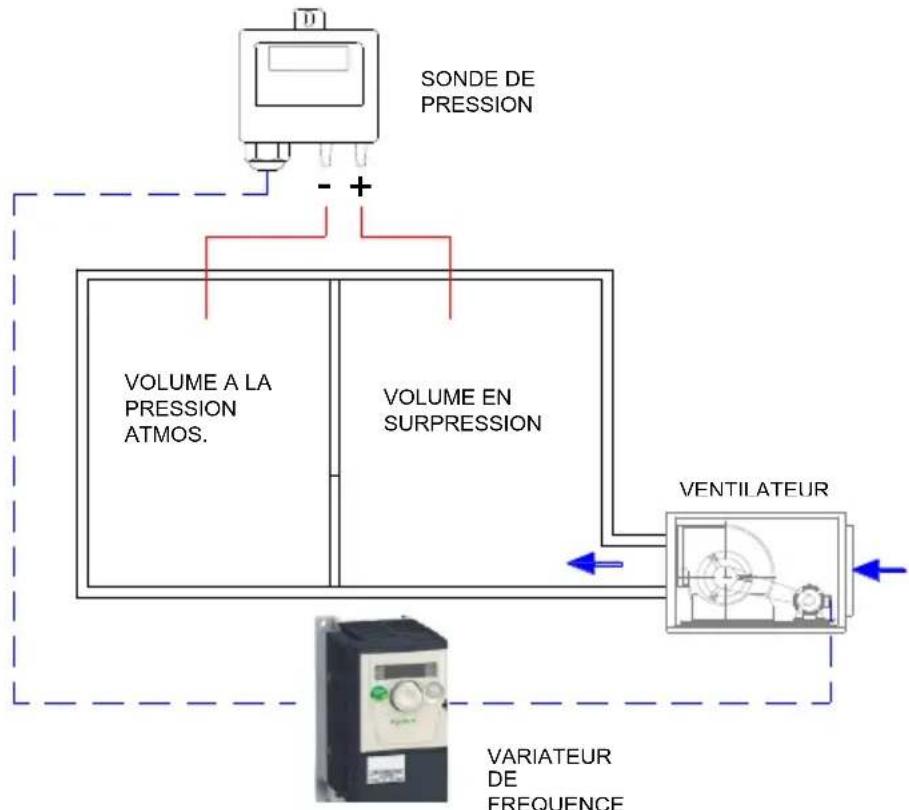

3.2.2 Schéma de l'installation
3.2.3 Schéma de raccordement
Réaliser le schéma de raccordement variateur-moteur indiqué sur les figures suivantes en fonction du type de moteur utilisé et si ce moteur est équipé d'une protection thermique:
- Fig.2.1. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V sans protection thermique et SIGNAL 0-10V (réarmement automatique)
- Fig.2.2. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V sans protection thermique et SIGNAL 0-10V (réarmement automatique)
- Fig.2.3. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V sans protection thermique et SIGNAL 0-10V.
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer.
- Fig.2.4. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V avec protection thermique et SIGNAL 0-10V
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer.
Vérifier que l'interrupteur "SW1" est placé sur la position "SOURCE"
Réaliser les pontages dans le bornier du convertisseur, comme indiqué sur les schémas.
Alimenter le variateur de fréquence en fonction du modèle utilisé.
4. APPLICATIONS QUI NÉCESSITANT RECONFIGURATION DU VARIATEUR
4.1 CONTROLE PROPORTIONNEL MANUELAVEC POTENTIOMETRE DEPORTE TYPE REB-ECOWATT
4.1.1 Caractéristiques
Avec cette configuration l'utilisateur pourra faire varier la vitesse de rotation du ventilateur en utilisant le potentiomètre déporté TYPE REB-ECOWATT.
Avec cette application la fonction marche-arrêt du REB-ECOWATT ne sera pas utilisée.
La longueur maximale du câble entre le REB-ECOWATT et le convertisseur de fréquence sera de 25m
Pour réaliser cette application il est nécessaire de reprogrammer certains des paramètres du variateur de fréquence. Cela nécessite de vérifier le variateur et accéder au mode programmation (étape 1 et 2 de la section 2.2) et puis effectuer les modifications de configuration suivantes:
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse "FUN" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse "PI" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse « PIF » à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse « No ». Appuyer sur ENTER pour confirmer la valeur introduite. Si c'est une valeur distincte de celle entrée initialement, l'écran doit clignoter.
- Appuyer sur ESC pour sortir du paramètre "PIF".
- Appuyer sur ESC pour sortir du menu "PIF".
- Appuyer sur ESC pour sortir du menu « FUN ».
- Appuyer sur ESC durant 2 secondes jusqu'à ce que les 3 leds indiquant le mode s'allument de forme séquentielle. Le variateur est donc en mode RUN.
4.1.2 Schéma de raccordement
Réaliser le schéma de raccordement variateur-moteur indiqué sur les figures suivantes en fonction du type de moteur utilisé et si ce moteur est équipé d'une protection thermique:
- Fig.3.1. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V sans protection thermique, sans utiliser le marche-arrêt du REB-ECOWATT (réarmement automatique)
- Fig.3.2. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V sans protection thermique sans utiliser le marche-arrêt du REB-ECOWATT (réarmement automatique)
- Fig.3.3. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V AVEC protection thermique, sans utiliser le marche-arrêt du REB-ECOWATT (réarmement manuel-voir page FRA-3)
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer. - Fig.3.4. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V AVEC protection thermique, sans utiliser le marche-arrêt du REB-ECOWATT (réarmement manuel-voir page FRA-3)!)
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer.
Vérifier que l'interrupteur "SW1" est placé sur la position "SOURCE"
Réaliser les pontages dans le bornier du convertisseur, comme indiqué sur les schémas.
Alimenter le variateur de fréquence en fonction du modèle utilisé.
4.2 CONTROLE PROPORTIONNEL AUTOMATIQUE AVEC SIGNAL 4-20 mA D'UNE SONDIANALOGIQUE EXTERNE (CO₂, température ou humidité relative)
4.2.1 Caractéristiques
Pour cette application le variateur est utilisé pour faire varier la vitesse de rotation du ventilateur en fonction d'une valeur mesurée par une SONDE EXTERNE.
La SONDE EXTERNE à utiliser aura un SIGNAL de sortie analogique 4-20 mA.
Il est possible de modifier le comportement de la réponse proportionnelle en modifiant la valeur des paramètres LSP, HSP, CrL3 et CRH3.
Pour réaliser cette application il est nécessaire de reprogrammer certains des paramètres du variateur de fréquence. Cela nécessite de vérifier le variateur et accéder au mode programmation (étape 1 et 2 de la section 2.2) et puis effectuer les modifications de configuration suivantes:
- Appuyer sur ENTER et tourner le bouton dans le sens négatif jusqu'à ce qu'apparaisse "SEt-" à l'écran.
- Appuyer sur ENTER et tourner le bouton dans le sens négatif jusqu'à ce qu'apparaisse "LSP" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à obtenir la valeur désirée pour le paramètre "Fréquence minimale en Hz". Appuyer sur ENTER pour confirmer la valeur introduite. Si c'est une valeur distincte de celle entrée initialement, l'écran doit clignoter.
- Appuyer sur ESC pour sortir du paramètre "LSP".
- Tourner le bouton jusqu'à ce qu'apparaisse "HSP" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à obtenir la valeur désirée pour le paramètre "Fréquence maximale en Hz". Appuyer sur ENTER pour confirmer la valeur introduite. Si c'est une valeur distincte de celle entrée initialement, l'écran doit clignoter.
- Appuyer sur ESC pour sortir du paramètre "HSP".
- Appuyer sur ESC pour salir du menu "Set-".
- Suivre la même méthodologie utilisée pour configurer les deux paramètres décrits ci-dessus, jusqu'à ce que tous les paramètres suivant aient été configurés:
| MENU | Paramètre | Valeur | Commentaire |
| I_O- | CrL3 | 7.2 | Valeur minimale de référence (mA) |
| I_O- | CrH3 | 14.4 | Valeur maximale de référence (mA) |
| Ctl- | Fr2 | Al3 | Référence « courant » (mA) |
| Fun- | PI- | No | Désactiver la fonction PI |
- Appuyer sur ESC pour sortir du menu "Ctl-".
- Appuyer sur ESC durant 2 secondes jusqu'à ce que les 3 leds indiquant le mode s'allument de forme séquentielle. Le variateur est donc en mode RUN.
4.2.2 Schéma de raccordement
Réaliser le schéma de raccordement variateur-moteur indiqué sur les figures suivantes en fonction du TYPE de moteur utilisé et si ce moteur est équipé d'une protection thermique:
- Fig.4.1. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V sans protection thermique et SIGNAL 4-20mA (réarmement automatique)
- Fig.4.2. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V sans protection thermique et SIGNAL 4-20mA (réarmement automatique)
- Fig.4.3. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V AVEC protection thermique et SIGNAL 4-20mA (réarmement manuel- voir page FRA-3)
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer. - Fig.4.4. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V AVEC protection thermique et SIGNAL 4-20ma (réarmement manuel- voir page FRA-3)
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer.
Vérifier que l'interrupteur "SW1" est placé sur la position "SOURCE"
Réaliser les pontages dans le bornier du convertisseur, comme indiqué sur les schémas.
Alimenter le variateur de fréquence en fonction du modèle utilisé.
4.3 CONTROLE PI POUR UN SYSTEME EN PRESSION / DEBIT CONSTANT AVEC SONDE ANALOGIQUE EXTERNE ET SIGNAL 0-10V
4.3.1 Caractéristiques
Débit Constant (CAV)
Le variateur est utilisé pour assurer un débit d'air déterminé et constant dans un réseau de ventilation et ce quelque soit la variation de perte de charge.
Le variateur est utilisé sur une installation de ventilation en débit variable, pour assurer que la pression reste constante, et ce quelque soit l'état d'ouverture de volets de réglage ou de bouches d'extraction.
Dans les deux cas il sera nécessaire de maintenir une valeur de pression constante dans le réseau. Cette valeur doit être déterminée au cours de la mise en route du système.
Pour cela il est indispensable de disposer D'UNE SONDE de pression différentielle avec écran type TDP-D. Dans un premier temps choisir correctement l'échelle de la SONDE :
| Valeur introduite “rPI” | Pression à maintenir dans le réseau (Pa) |
| 0-100 | 50 |
| 0-150 | 75 |
| 0-300 | 150 |
| 0-500 | 250 |
| 0-1000 | 500 |
Si aucune valeur de la table n'est adéquate pour l'installation, il faudra établir la valeur exacte de pression par l'intermédiaire du variateur de fréquence. (Voir point 7.3.)
4.3.2 Schéma de l'installation

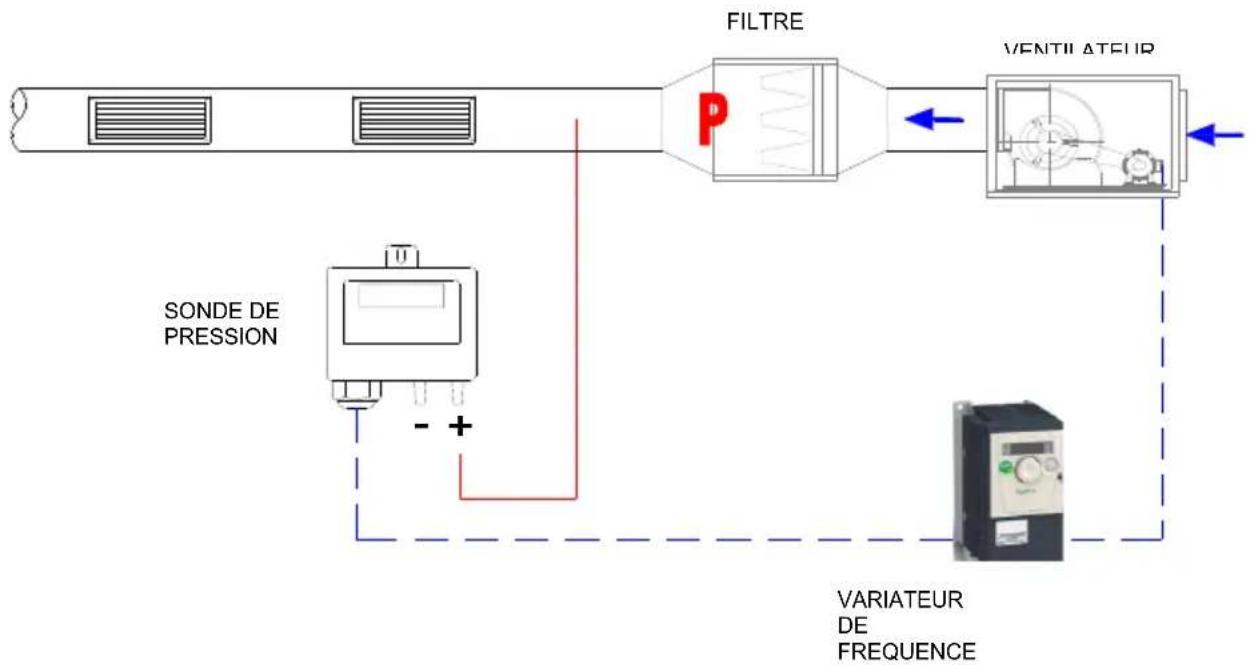

Schéma de l'installation en débit constant


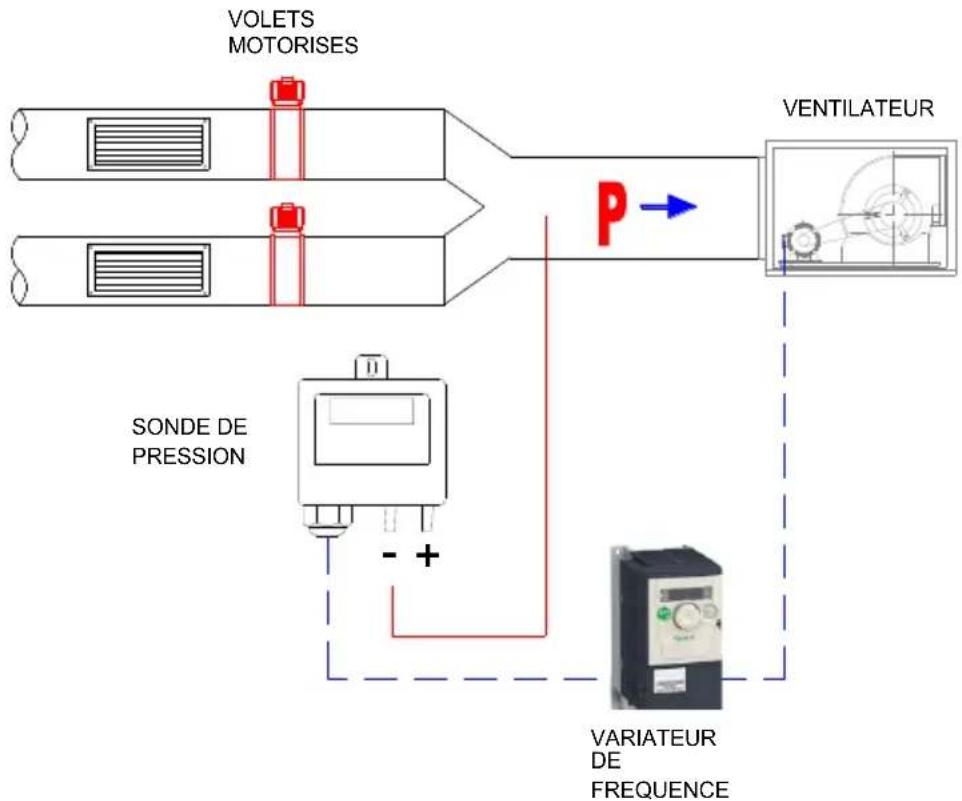

Schéma de l'installation en pression constante
4.3.3 Reconfiguration du variateur
Pour réaliser cette application il est nécessaire de reprogrammer certains des paramètres du variateur de fréquence. Cela nécessite de vérifier le variateur et accéder au mode programmation (étape 1 et 2 de la section 2.2) et puis effectuer les modifications de configuration suivantes:
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse "FUn-" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse "PI-" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à ce qu'apparaisse "rPI" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à obtenir la valeur désirée pour le paramètre "Pression à maintenir". Pourcentage de l'échelle sélectionnée sur la sonde de pression
| Pression désirée au point “P” (Pa) | Valeur introduite “rPI” | Echelle des pressions de la SONDE (Pa) |
| 10 | 10 | 0 – 100 |
| 20 | 20 | 0 – 100 |
| 30 | 30 | 0 – 100 |
| 40 | 40 | 0 – 100 |
| 60 | 60 | 0 – 100 |
| 80 | 80 | 0 – 100 |
| 100 | 33 | 0 – 300 |
| 120 | 40 | 0 – 300 |
| 180 | 60 | 0 – 300 |
| 200 | 66 | 0 – 300 |
| 300 | 60 | 0 – 500 |
| 350 | 70 | 0 – 500 |
| 400 | 80 | 0 – 500 |
- Appuyer sur ENTER pour confirmer le valeur introduite.
- Appuyer plusieurs fois sur ESC pour revenir au menu principal.
- Appuyer sur ESC durant 2 secondes jusqu'à ce que les 3 leds indiquant le mode s'allument de forme séquentielle. Le variateur est donc en mode RUN.
Reconfigurer l'échelle de la SONDE de pression
Sélectionner l'échelle de pression de la SONDE TPD en accord avec les valeurs de la troisième colonne du tableau précédent.
4.3.4 Schéma de raccordement
Réaliser le schéma de raccordement variateur-moteur indiqué sur les figures suivantes en fonction du type de moteur utilisé et si ce moteur est équipé d'une protection thermique:
- Fig.5.1. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V sans protection thermique et SIGNAL 0-10V (réarmement automatique).
- Fig.5.2. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V sans protection thermique et SIGNAL 0-10V (réarmement automatique).
- Fig.5.3. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V avec protection thermique et SIGNAL 0-10V (réarmement manuel).
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer.
- Fig.5.4. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V avec protection thermique et SIGNAL 0-10V (réarmement manuel).
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer.
Vérifier que l'interrupteur "SW1" est placé sur la position "SOURCE"
Réaliser les pontages dans le bornier du convertisseur, comme indiqué sur les schémas.
Alimenter le variateur de fréquence en fonction du modèle utilisé.
4.4. CONTROLE PI POUR UN SYSTEME EN PRESSION / DEBIT CONSTANT AVEC SONDE ANALOGIQUE EXTERNE ET SIGNAL 4-20Ma
4.4.1 Caractéristiques
Le variateur est utilisé pour maintenir une valeur de consigne au travers dune sonde analogique délivrant un signal 4-20mA.
Pour réaliser cette application il est nécessaire de reprogrammer certains des paramètres du variateur de fréquence. Cela nécessite de vérifier le variateur et accéder au mode programmation (étape 1 et 2 de la section 2.2) et puis effectuer les modifications de configuration suivantes:
- Appuyer sur ENTER et tourner le bouton dans le sens négatif jusqu'à ce qu'apparaisse "SEt-" à l'écran.
- Appuyer sur ENTER et tourner le bouton dans le sens négatif jusqu'à ce qu'apparaisse "LSP" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à obtenir la valeur désirée pour le paramètre "Fréquence minimale en Hz". Appuyer sur ENTER pour confirmer la valeur introduite. Si c'est une valeur distincte de celle entrée initialement, l'écran doit clignoter.
- Appuyer sur ESC pour sortir du paramètre "LSP".
- Tourner le bouton jusqu'à ce qu'apparaisse "HSP" à l'écran.
- Appuyer sur ENTER et tourner le bouton jusqu'à obtenir la valeur désirée pour le paramètre "Fréquence maximale en Hz". Appuyer sur ENTER pour confirmer la valeur introduite. Si c'est une valeur distincte de celle entrée initialement, l'écran doit clignoter.
- Appuyer sur ESC pour sortir du paramètre "HSP".
- Appuyer sur ESC pour salir du menu "Set-".
- Suivre la même méthodologie utilisée pour configurer les deux paramètres décrits ci-dessus, jusqu'à ce que tous les paramètres suivant aient été configurés:
| MENU | Paramètre | Valeur | Commentaire |
| Ctl- | Fr1 | Al3 | Référence « courant » (mA) |
- Appuyer sur ESC pour sortir du menu Fr1.
- Appuyer sur ESC pour sortir du menu "Ctl-".
- Appuyer sur ESC durant 2 secondes jusqu'à ce que les 3 leds indiquant le mode s'allument de forme séquentielle. Le variateur est donc en mode RUN.
4.4.2 Schéma de raccordement
Réaliser le schéma de raccordement variateur-moteur indiqué sur les figures suivantes en fonction du TYPE de moteur utilisé et si ce moteur est équipé d'une protection thermique:
- Fig.6.1. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V sans protection thermique et SIGNAL 4-20mA (réarmement automatique)
- Fig.6.2. Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V sans protection thermique et SIGNAL 4-20mA (réarmement automatique)
- Fig.6.3. Alimentation monophasée 1/230/50-60, moteur triphasé 230/400V avec protection thermique et SIGNAL 4-20mA (réarmement manuel-voir page FRA-3)
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer. - Fig.6.4 Alimentation triphasée 3/400/50-60, moteur triphasé 230/400V o 400V avec protection thermique et SIGNAL 4-20ma (réarmement manuel- voir page FRA-3)
IMPORTANT: Avant de réaliser le câbleur lire les sections 2.3 et 2.5 pour déterminer le type de redémarrage pour configurer.
Vérifier que l'interrupteur "SW1" est placé sur la position "SOURCE".
Réaliser les pontages dans le bornier du convertisseur, comme indiqué sur les schémas.
Alimenter le variateur de fréquence en fonction du modèle utilisé.
Fig. 1.1
Fig. 1.2
