CM1100DN - Imprimante PANTUM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante laser couleur multifonctions (impression, copie, numérisation sur plateau)
Marque	Pantum
Modèle	CM1100DN
Dimensions (L x P x H)	401 x 411 x 314 mm
Poids	18,5 kg (sans emballage)
Alimentation	AC 220-240 V, 50/60 Hz, 3,5 A (modèle 220 V)
Vitesse d'impression	Jusqu'à 18 ppm (A4) / 19 ppm (Letter) en noir et blanc et couleur
Résolution d'impression	600 x 600 dpi
Capacité papier	Bac automatique : 250 feuilles (80 g/m²) ; Bac manuel : 1 feuille
Types de papier supportés	Papier ordinaire, fin, épais, étiquettes, enveloppes, transparents, cartonné
Formats de papier	A4, A5, A6, Legal, Letter, JIS-B5, ISO B5, Executive, Folio, Oficio, Statement, 16K, 32K, Big 16K, Big 32K, B6, No.10 Env., Monarch Env, DL Env, C5 Env, C6 Env, ZL, Japanese Postcard, personnalisé
Impression recto verso	Automatique

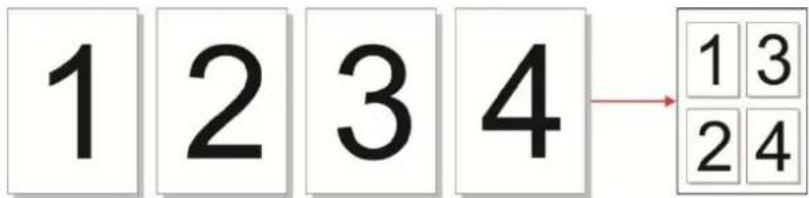

Fonctions	Impression, copie (identité, document, N-en-1, clone, affiche), numérisation (plateau)
Connectivité	USB 2.0 (High Speed), Ethernet 10/100 Base-TX
Écran	LCD (panneau de commande)
Langages d'impression	PDL
Systèmes d'exploitation supportés	Windows XP/7/8/10/Server 2012/2016 (32/64 bit), macOS 10.9-10.15, Linux Ubuntu 16.04/18.04, iOS 9.0-14.0, Android 5.1-10.0
Consommation électrique	Veille ≤ 1 W, Attente ≤ 10 W, Éteint ≤ 0,15 W
Niveau sonore	En attente ≤ 30 dB(A), Impression ≤ 52 dB(A)
Température de fonctionnement	10 à 32 °C
Humidité de fonctionnement	20 à 80 % HR
Sécurité	Laser Classe 1 (IEC 60825-1), coupe automatique en cas de bourrage, arrêt à distance
Entretien et nettoyage	Nettoyage extérieur avec chiffon doux ; remplacement des cartouches de toner et de la bouteille de toner usagé
Pièces et consommables fournis	Cartouche de toner, bouteille de toner usagé, câble USB, cordon d'alimentation, CD d'installation, guide rapide, garantie
Vitesse de copie	18 cpm (noir et blanc et couleur)
Vitesse de numérisation	18 ipm (plateau)

FOIRE AUX QUESTIONS - CM1100DN PANTUM

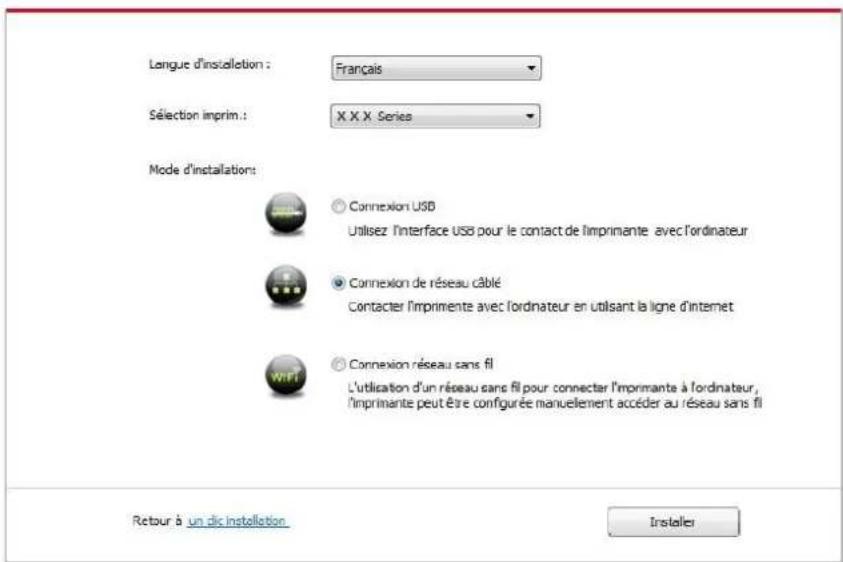

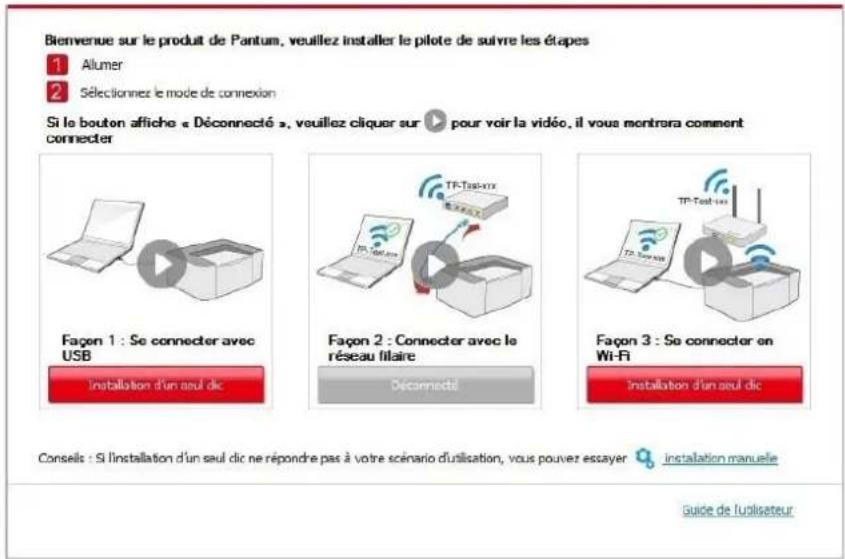

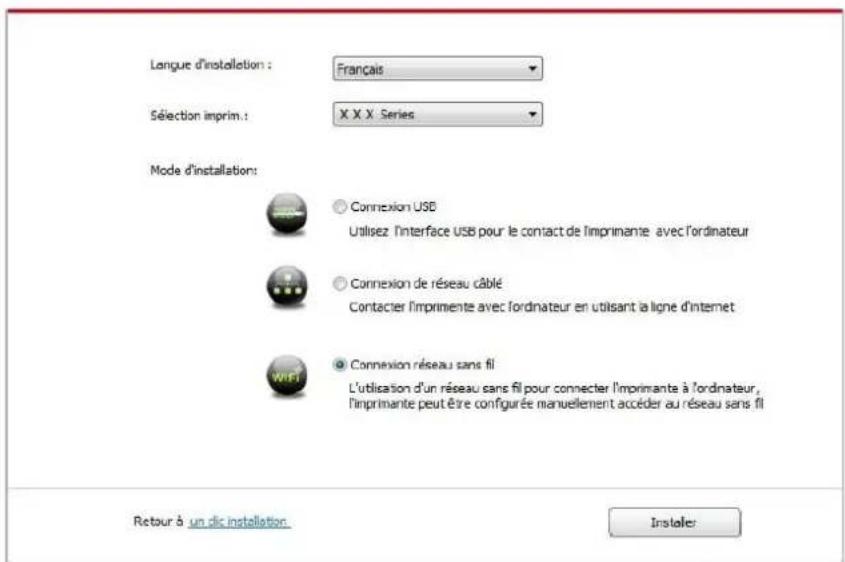

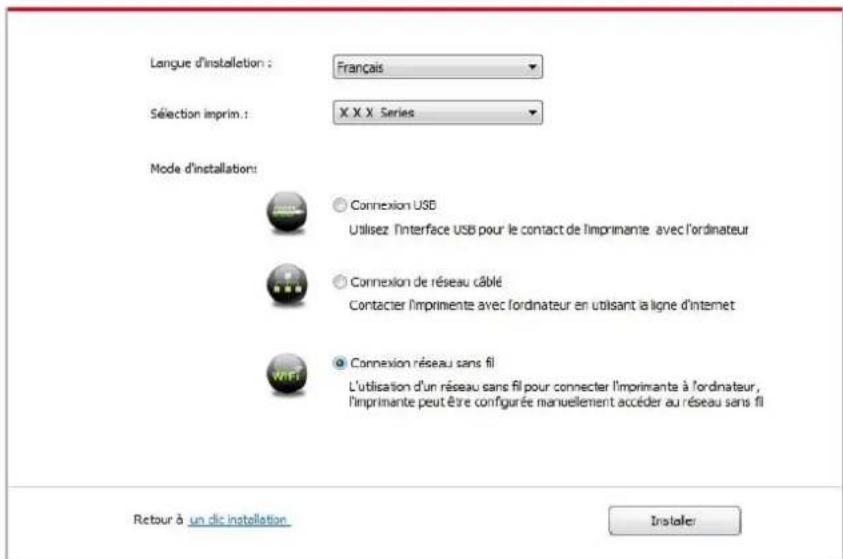

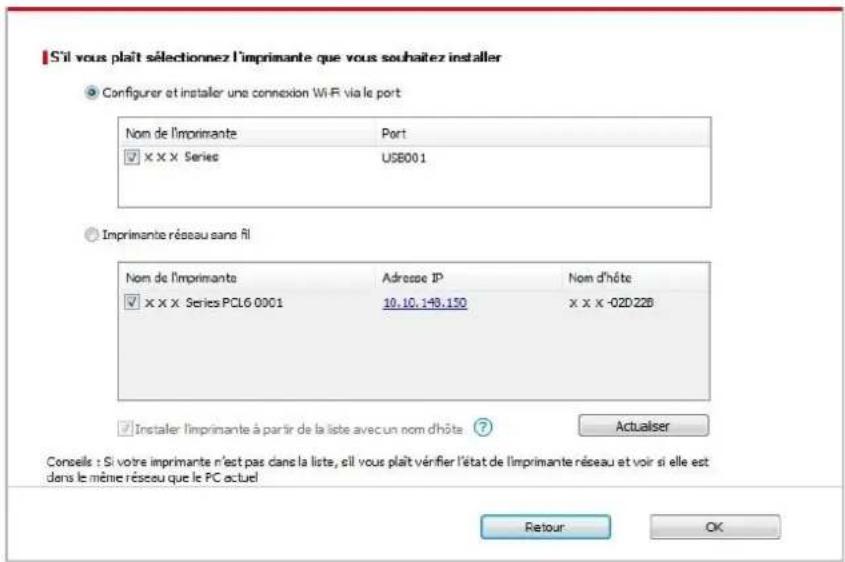

Comment installer le pilote de l'imprimante CM1100DN sur Windows ?

Insérez le CD d'installation fourni et exécutez Autorun.exe. Acceptez les conditions, puis choisissez Installation en un clic. Connectez par USB ou Ethernet selon votre méthode. L'installation guide automatiquement. En cas d'absence de CD, téléchargez le pilote depuis le site Pantum.

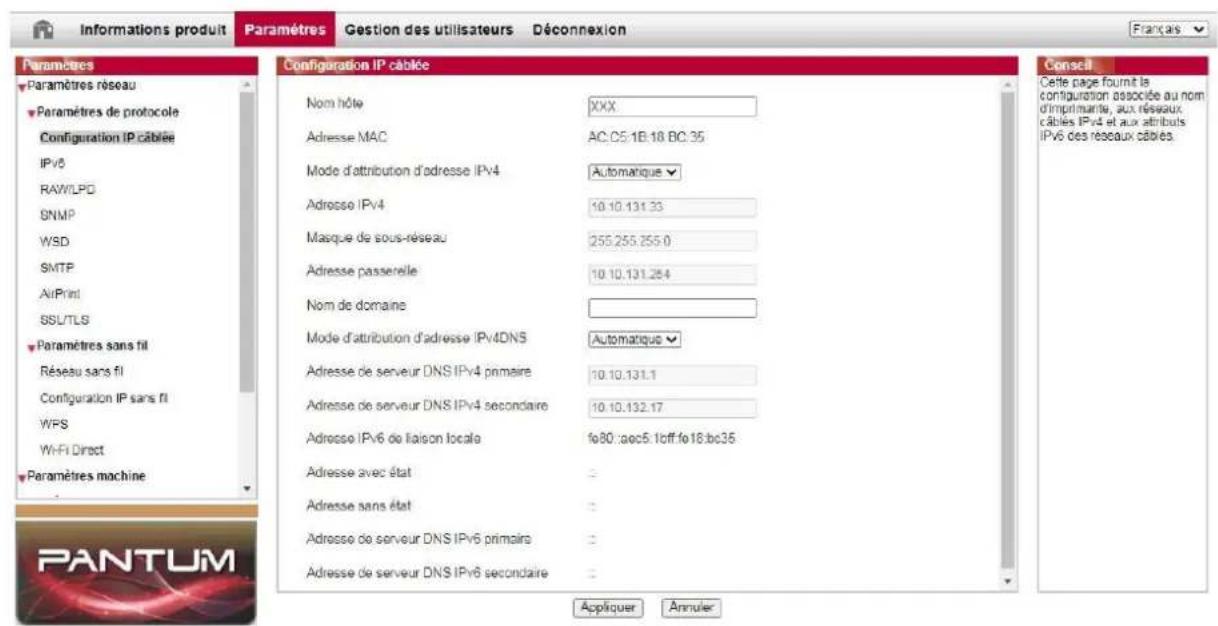

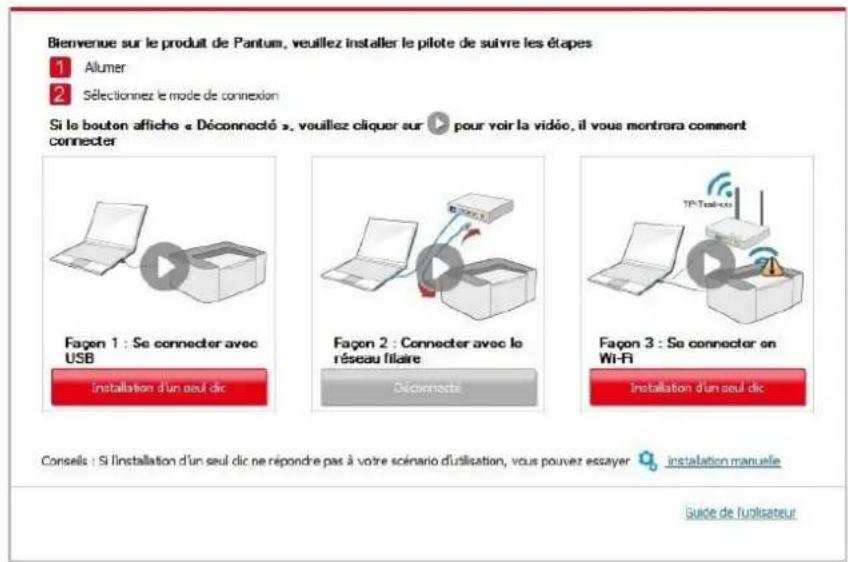

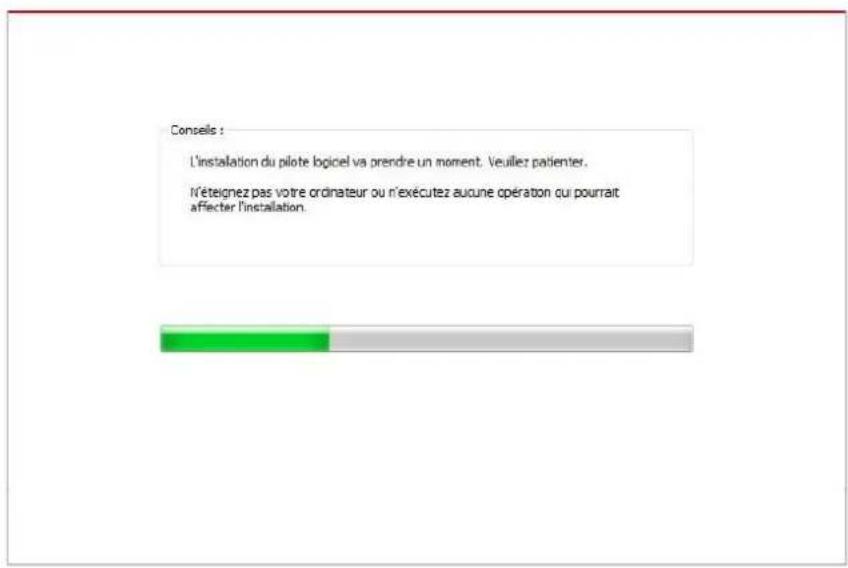

Comment connecter l'imprimante au réseau Ethernet ?

Branchez un câble Ethernet sur le port réseau à l'arrière de l'imprimante et à votre routeur. Allumez l'imprimante. Utilisez le panneau de commande pour configurer une adresse IP automatique (DHCP) ou manuelle dans le menu Réseau. Vous pouvez vérifier l'IP via la Page de configuration réseau.

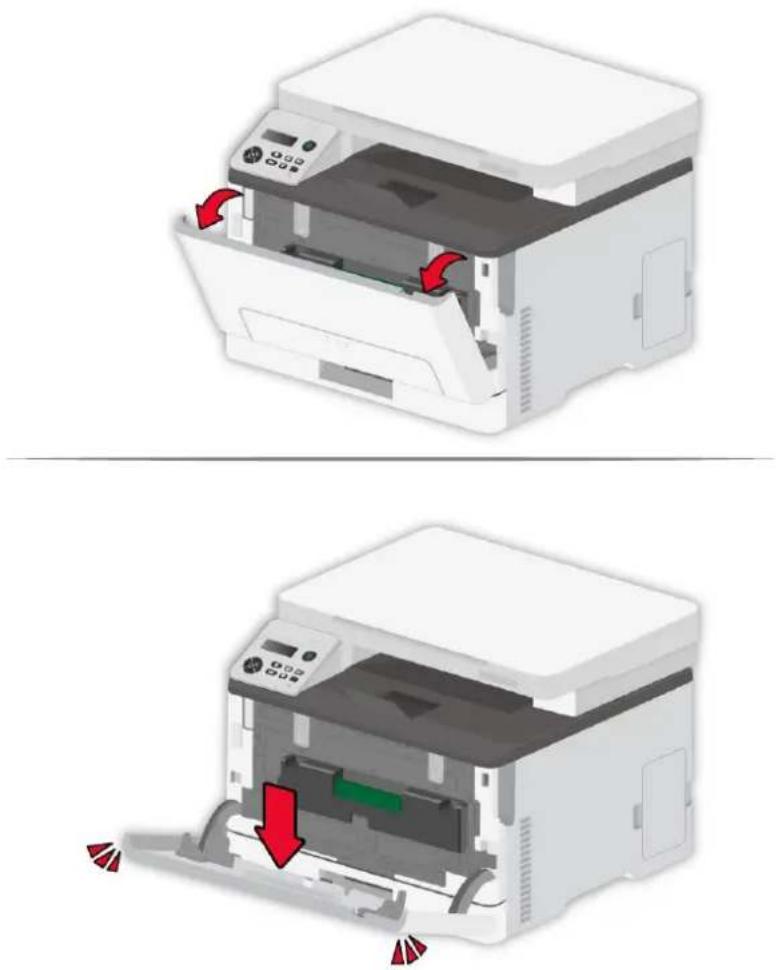

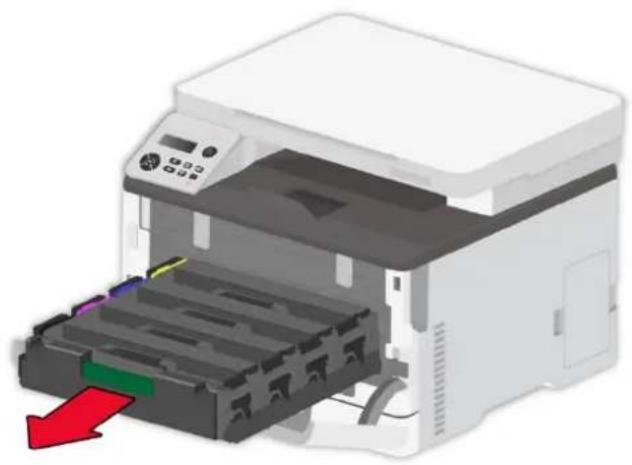

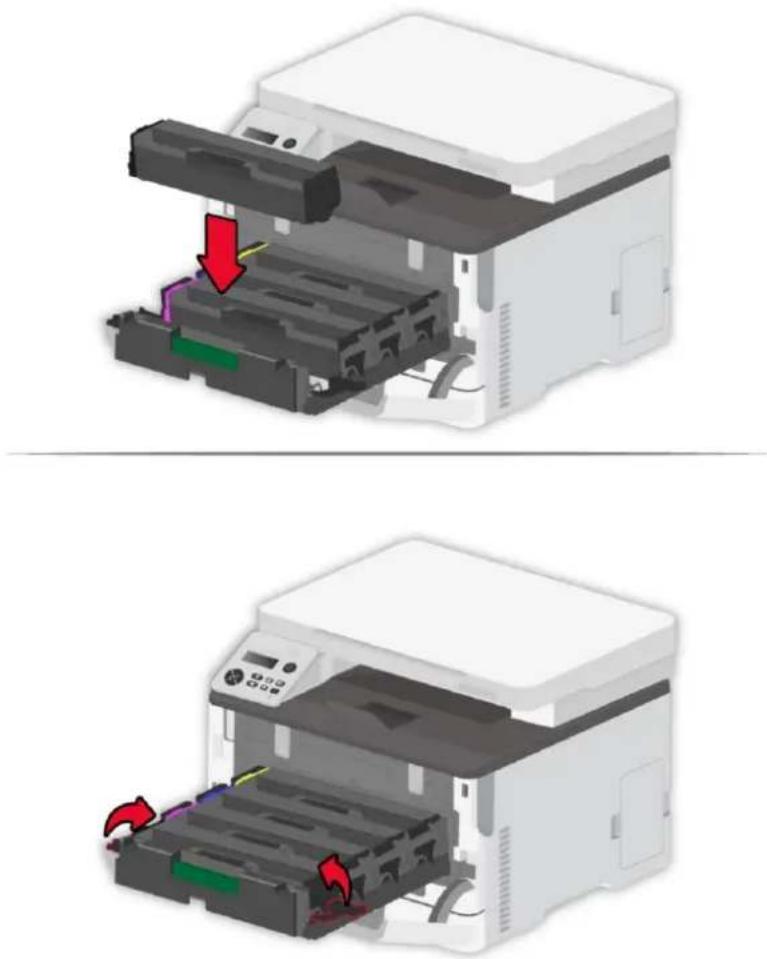

Comment remplacer la cartouche de toner ?

Ouvrez le capot avant. Tirez le plateau contenant la cartouche de toner. Retirez la cartouche usagée en la soulevant. Insérez la nouvelle cartouche de toner dans le même sens jusqu'à ce qu'elle s'enclenche. Remettez le plateau et fermez le capot. L'imprimante reconnaîtra la nouvelle cartouche automatiquement.

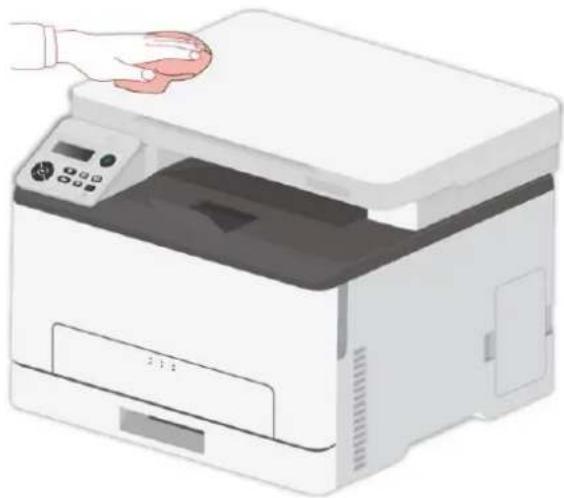

Comment nettoyer l'extérieur de l'imprimante ?

Éteignez l'imprimante et débranchez le cordon d'alimentation. Utilisez un chiffon doux légèrement humide (eau claire) pour essuyer les surfaces extérieures. N'utilisez pas de produits liquides ou en aérosol. Pour la vitre du scanner, utilisez un chiffon non pelucheux. Laissez sécher avant de rebrancher.

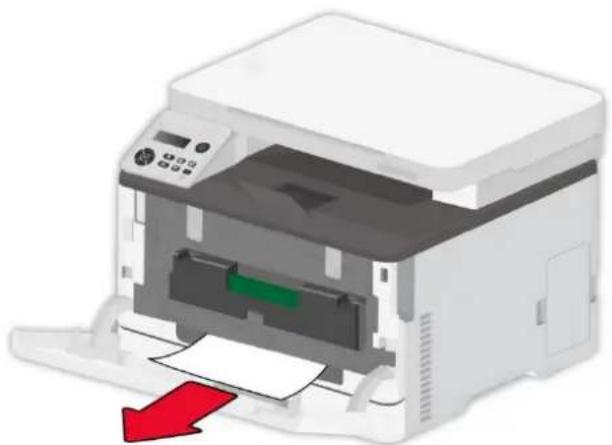

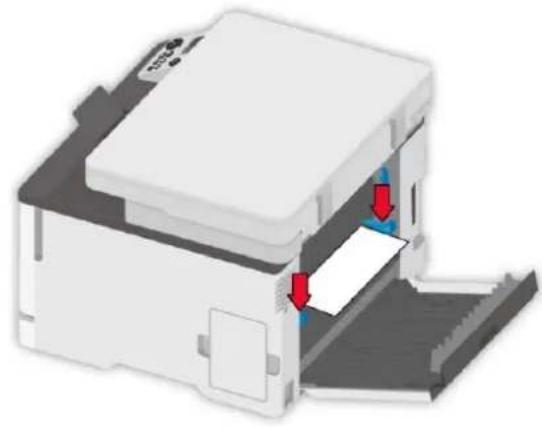

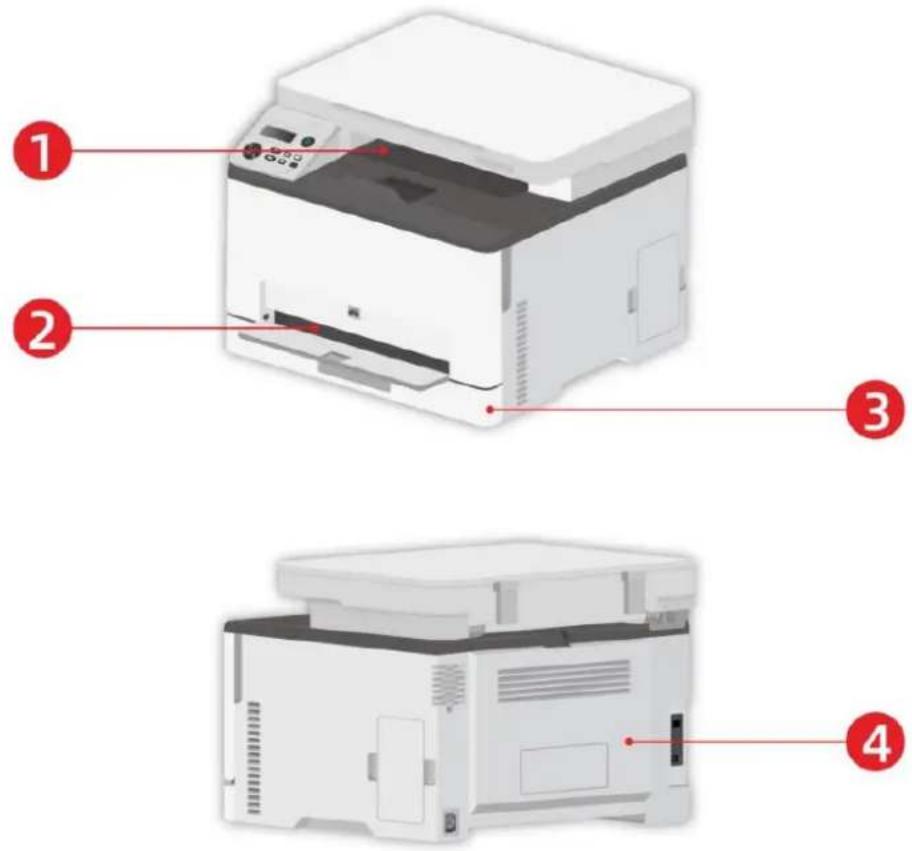

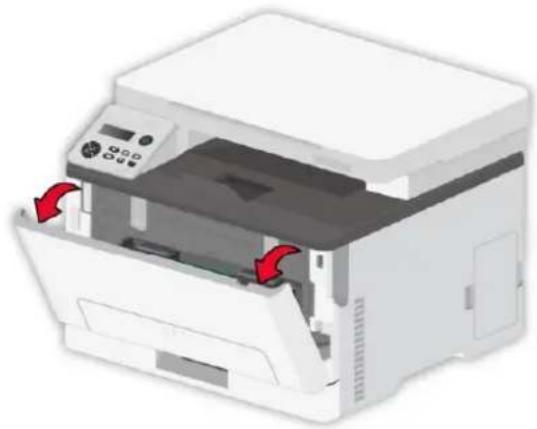

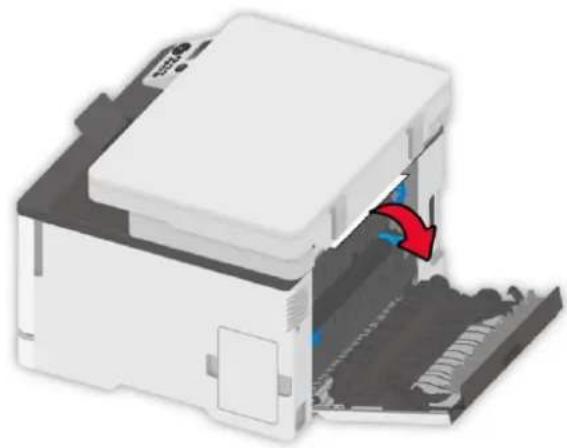

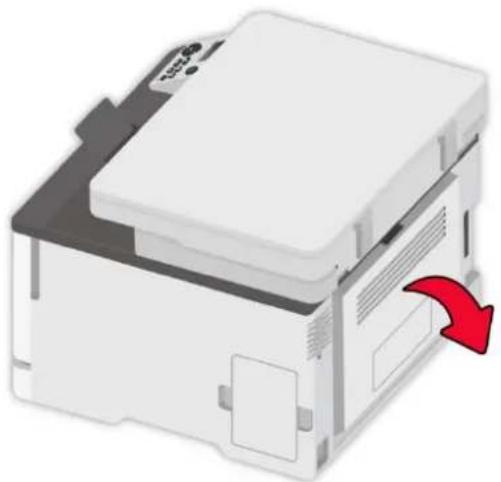

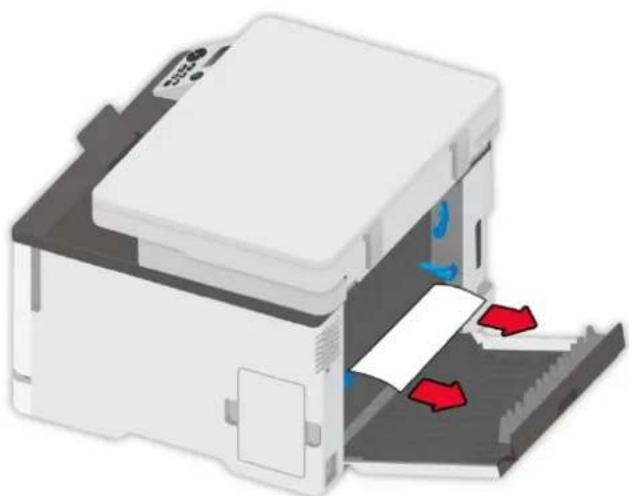

Comment résoudre un bourrage papier ?

Ouvrez le capot avant et arrière pour localiser le papier coincé. Retirez délicatement le papier en tirant dans le sens de l'alimentation. Vérifiez qu'il ne reste pas de morceaux. Refermez les capots. Si le bourrage persiste, vérifiez que le papier est conforme aux spécifications (60-105 g/m²) et qu'il n'est pas froissé.

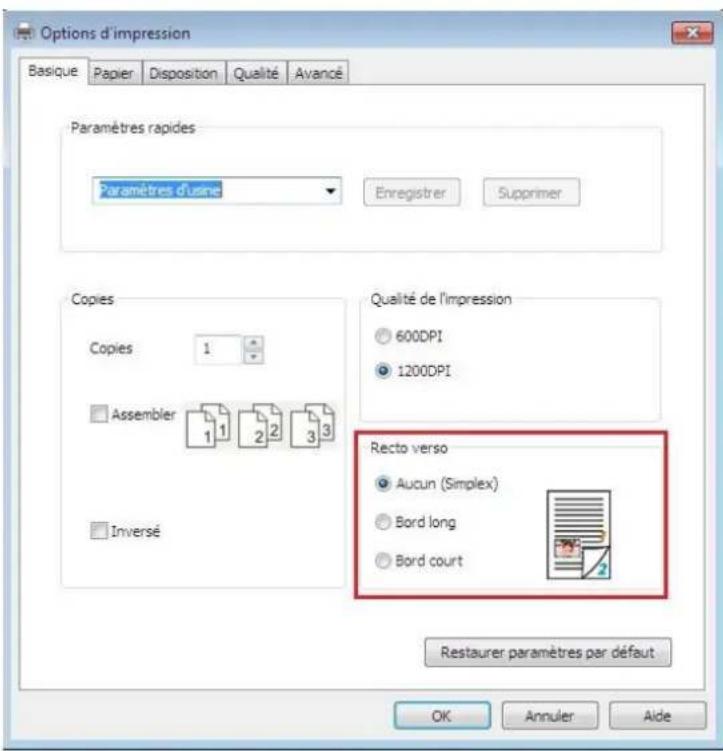

Comment imprimer en recto verso automatique ?

Dans les paramètres d'impression de votre application, sélectionnez Imprimer puis Propriétés. Allez dans l'onglet Mise en page et choisissez Recto verso (ou Duplex). L'imprimante retourne automatiquement la feuille pour imprimer sur les deux faces. Assurez-vous que le bac contient suffisamment de papier.

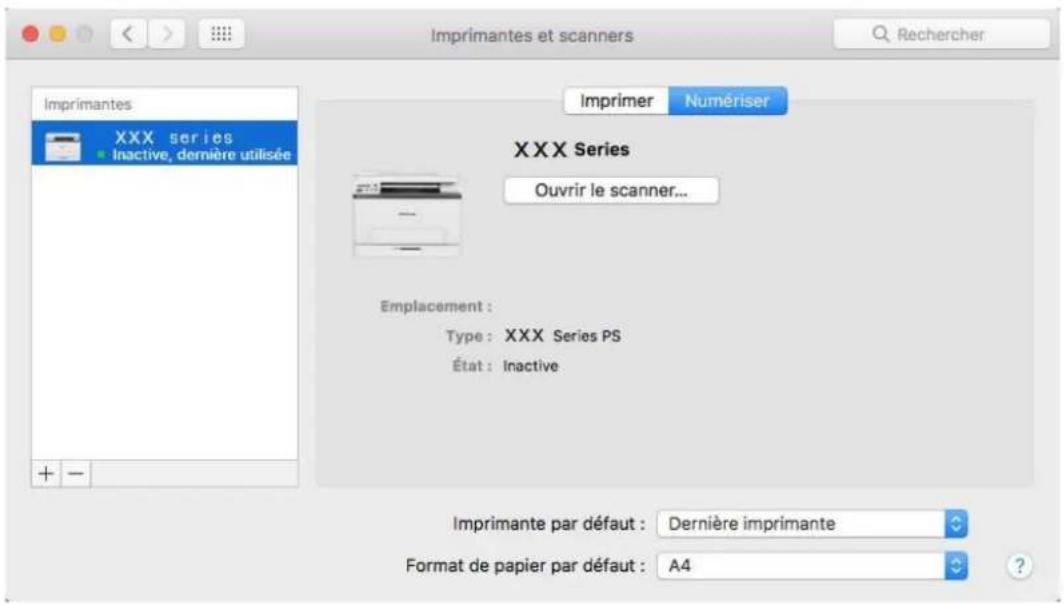

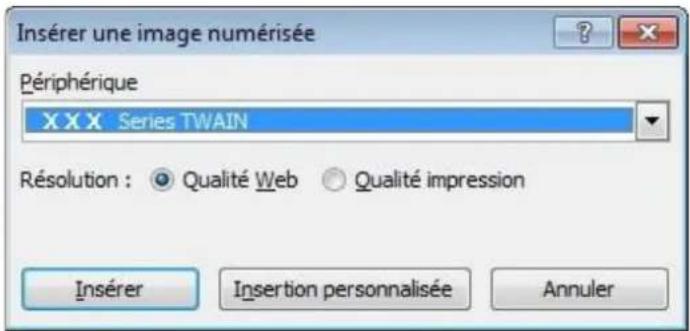

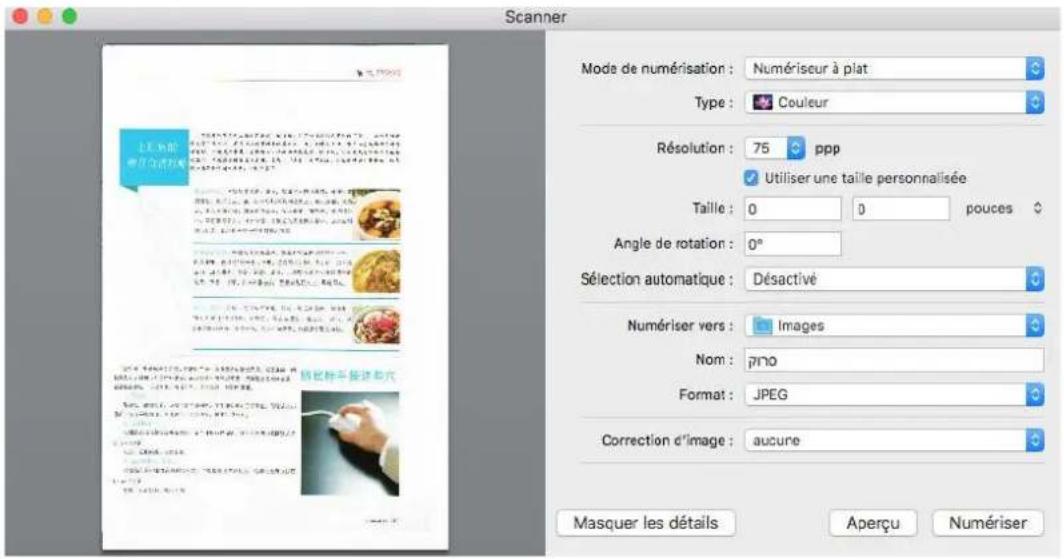

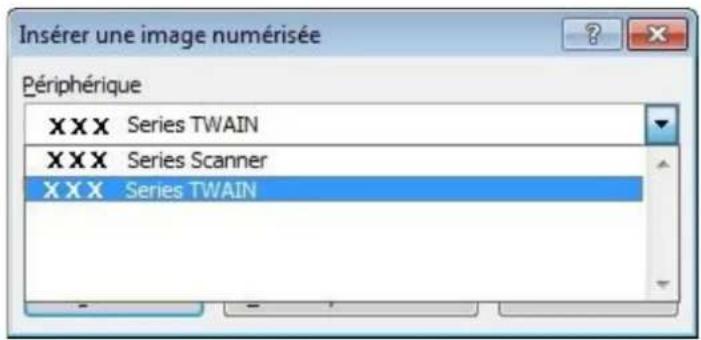

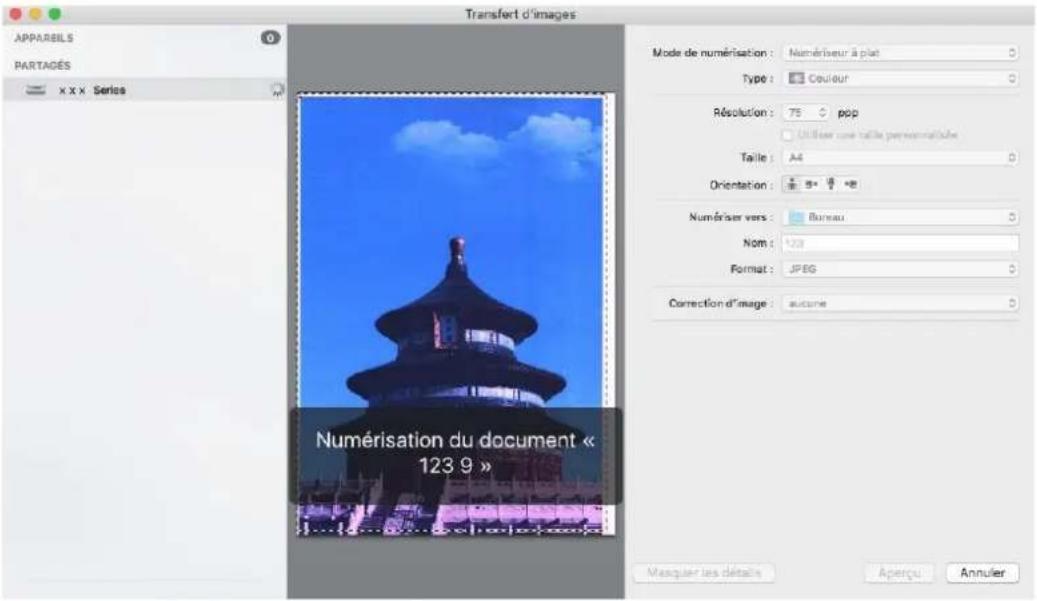

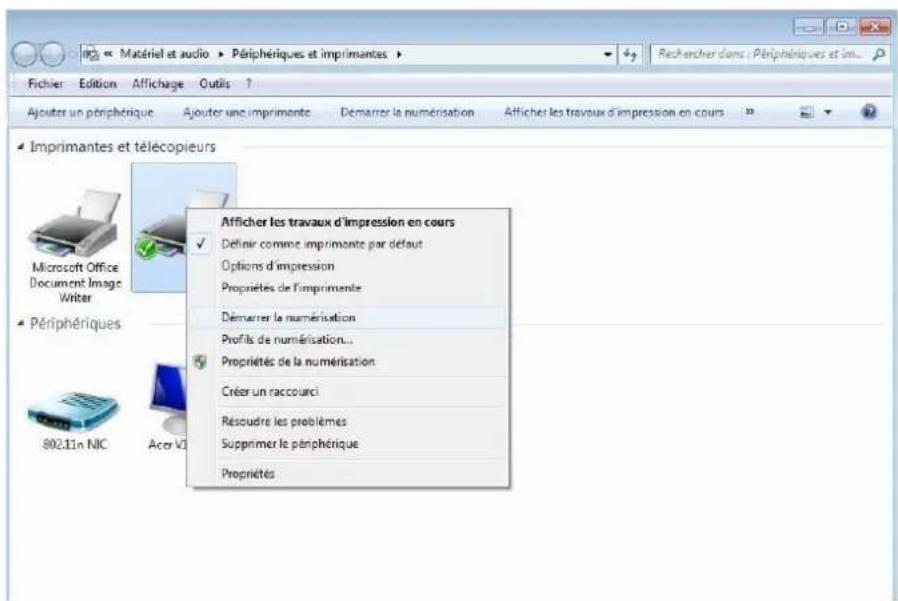

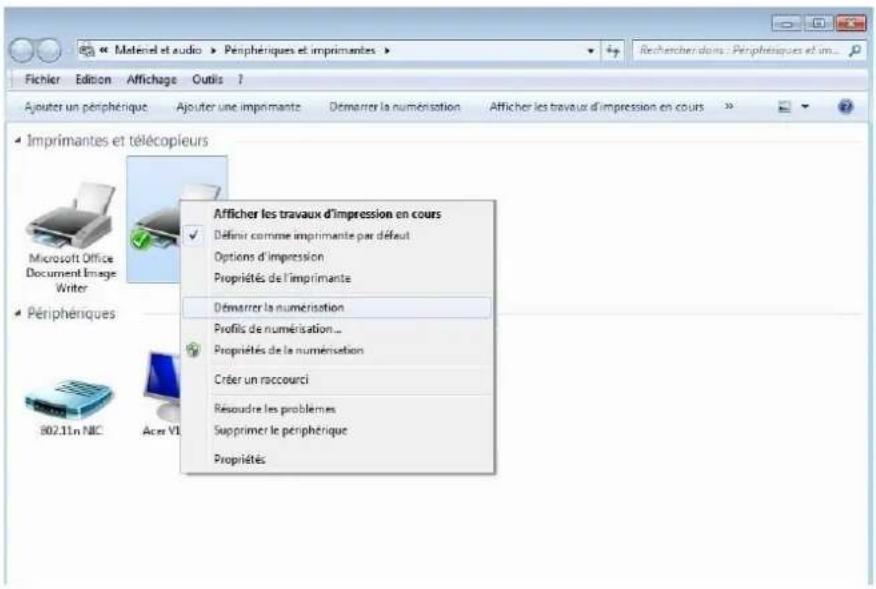

Comment numériser un document vers un ordinateur ?

Placez le document sur la vitre du scanner, face imprimée vers le bas. Sur le panneau de commande, appuyez sur Numérisation. Choisissez la destination (PC, e-mail, FTP). Depuis l'ordinateur, utilisez le logiciel Pantum Scan pour lancer la numérisation. Le document sera sauvegardé au format choisi.

Que faire si l'impression est trop claire ou trop foncée ?

Réglez la densité du toner depuis le panneau de commande : Menu > Paramètres système > Densité d'impression. Vous pouvez aussi le faire via les paramètres d'impression (Préférences) de l'ordinateur. Pour les problèmes de qualité persistants, effectuez un Calibrage complet depuis le menu Paramètres d'impression.

Comment réinitialiser l'imprimante aux paramètres d'usine ?

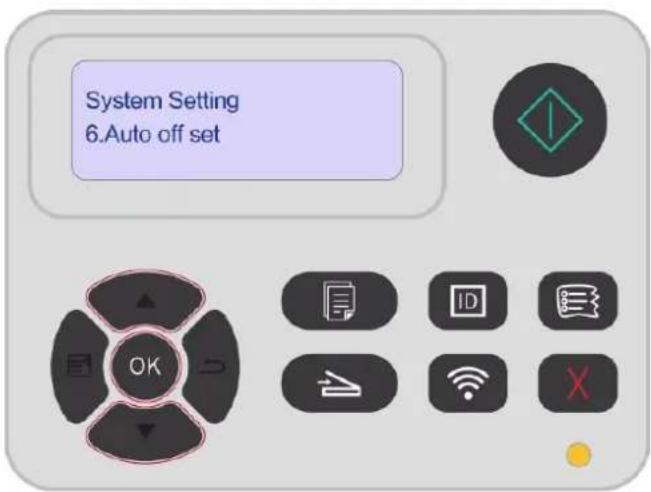

Appuyez sur Menu depuis le panneau de commande. Naviguez jusqu'à Paramètres système > Rétablir les paramètres d'usine. Confirmez avec OK. L'imprimante redémarrera et tous les paramètres (réseau, langue, etc.) seront effacés. Seuls les réglages de base seront restaurés.

Comment basculer en mode économie d'énergie ?

L'imprimante passe automatiquement en veille après 1 minute d'inactivité (paramétrable). Vous pouvez régler le délai : Menu > Paramètres système > Mode Veille. Pour un économie maximale, activez l'Auto-extinction après une période prolongée. Le voyant d'état clignote en veille.

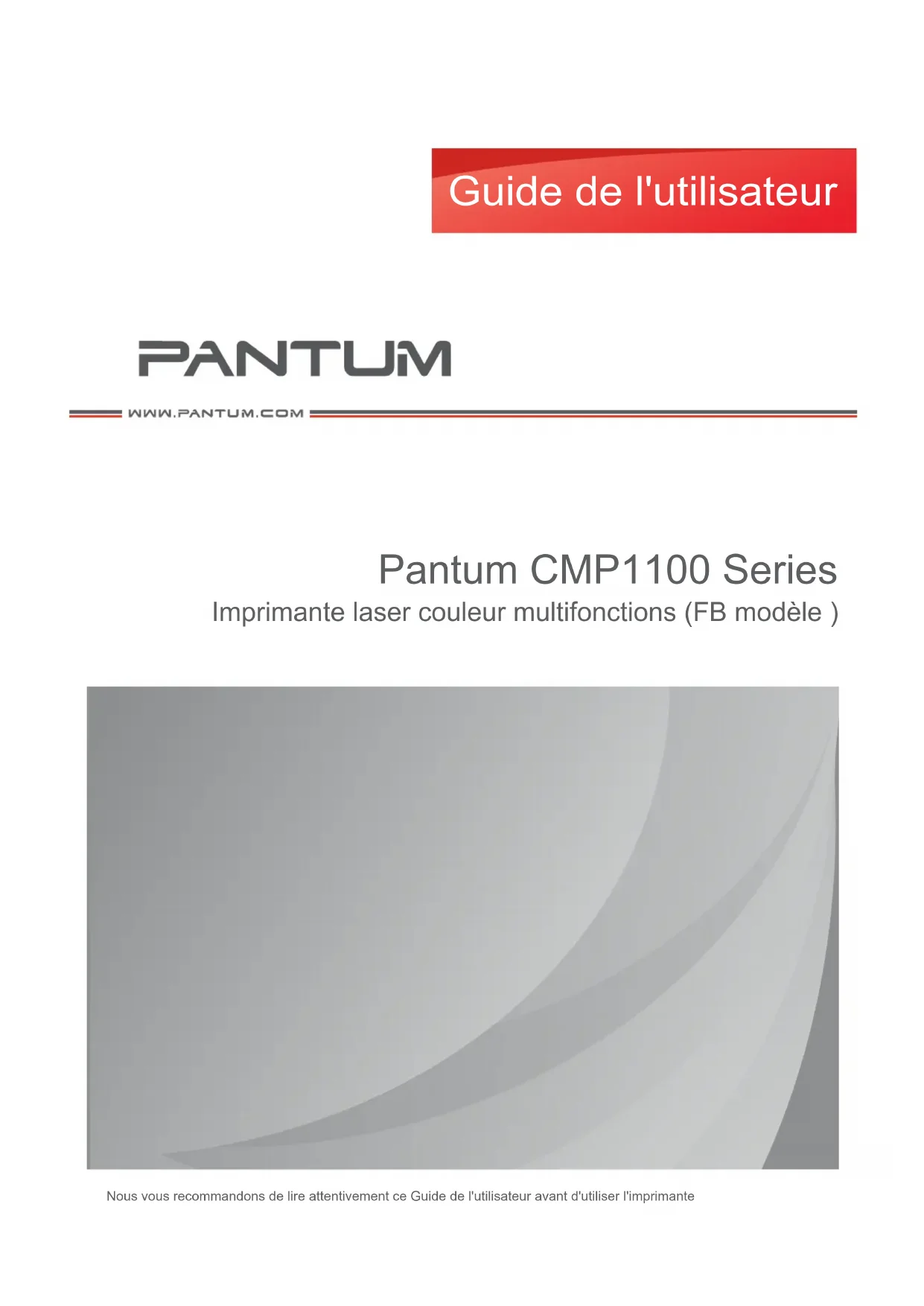

MODE D'EMPLOI CM1100DN PANTUM

Imprimante laser couleur multifonctions (FB modèle)

Bienvenue parmi les produits Pantum Series !

Nous vous remercions d'avoir choisi nos produits Pantum Series !

Afin de proté ger vos inté rê ts, veuillez lire attentivement les articles suivants.

Avis juridique

Marque commercial

Pantum et les logos Pantum sont des marques dé posé es de Zhuhai Pantum Electronics Co., Ltd. Microsoft®, Windows®, Windows Server® et Windows Vista® sont des marques dé posé es de Microsoft Corporation aux États-Unis et/ou dans d'autres pays/régions.

Les noms des logiciels figurant dans ce Guide de l'utilisateur appartiennent à leurs societies respectives conformément à l'accord de licence correspondant. Toute référence à ces logiciels est donné e à titre purement indicatif.

Tous les autres noms de produits et de marques mentionné s dans le pré sent document peuvent être des marques dé posé es, des marques commerciales ou des marques de service de leurs propriétaires respectifs. Toute référence à ces noms est donné e à titre purement indicatif.

Droits d'auteur

Les droits d'auteur de ce Guide de l'utilisateur appartiennent à Zhuhai Pantum Electronics Co., Ltd. Il est interdit de copier, traduire, modifier ou transmettre ce Guide de l'utilisateur par quelque moyen ou sous quelque format que ce soit, sans le consentement écrit pré alable de Zhuhai Pantum Electronics Co., Ltd.

Version: V1.0

Clause de non-responsabilité

Pour une meilleure expérience de l'utilisateur, Zhuhai Pantum Electronics Co., Ltd. se reserve le droit d'effectuer des modifications sur ce Guide de l'utilisateur. Les informations continues dans le pré sent document sont susceptibles d'ê tre modifié es sans pré avis.

Les utilisateurs sont responsables des dommages ré sultant d'une utilisation incorrecte de ce Guide de l'utilisateur. En outre, hormis la garantie explicite accordé e dans le manuel de maintenance du produit ou dans notre engagement de service, Zhuhai Pantum Electronics Co., Ltd. ne donne aucune garantie, explicite ou implicite, lié e à ce Guide de l'utilisateur (y compris sur les formulations choisies).

L'utilisation de ce produit en vue de copier, imprimer ou numé riser certains documents ou images, ou pour réaliser d'autres types d'opérations peut être interdite par certaines lois régionales.

En cas de doute concernant la légalité de l'utilisation de ce produit pour certains types de documents ou images, veuillez, au pré alable, consulter votre conseiller juridique.

Le produit peut être utilisé en toute sécurité uniquement dans les zones non tropicales jusqu'à 2000 mètres au-dessus du niveau de la mer.

Mesures de sé curité

Dé branchez le produit de l'alimentation é lectrique

Le produit doit être placé près ou de façon on accessible de la prise pour dé brancher et couper l'alimentation rapidement!

Sé curité du laser

Les rayonnements laser sont dangereux pour le corps humain. Les composants laser é tant entiè rement scellés dans l'imprimante, aucune fuite du rayonnement laser ne pourra être observée. Pour é viter les rayonnements laser, veuillez ne pas dé monter l'imprimante sans connaissance pré alable.

L'imprimante respecte les dispositions pré vues pour les produits laser de Classe 1 selon la norme CFR. L'imprimante possè de un laser à diode de Classe III b, qui ne pré sente aucune fuite de rayonnement parmi les composants laser.

Les composants laser doivent conformer avec les exigences de: Code Américain des Régulations Fé dé rales, 21 CFR 1040, IEC 60825-1.

Avertissement de sé curité

Veuillez prendre connaissance des avertissements de sécurité suivants avant d'utiliser l'imprimante:

[2006] Avertissement
	L'imprimante contient une é lectrode haute tension. Avant de nettoyer l'appareil, veillez à bien couper le courant!
	Brancher et dé brancher la prise é lectrique avec les mains humides peut provoquer une dé charge é lectrique.
	L'unité de fusion est chaude pendant et après s l'impression. Ne touchez pas l'unité de fusion (la zone grisé e pré senté e sur le dessin) afin d'éviter de vous brûler.
	L'unité de fusion porte une é tiquette d'avertissement concernant les hautes tempé ratures. Veuillez ne pas retirer ou endommager cette é tiquette.

Informations sur la sé curité

Conventions

ATTENTION: Un avertissement indique une situation potentiellement dangereuse qui pourrait vous blesser.

Remarque: Une note indique les informations qui pourraient vous aider ou quelque chose qui pourrait endommager le matériel ou le logiciel du produit.

Il existe diffé rents types de mises en garde:

ATTENTION - RISQUE DE BLESSURE: Indique un risque de blessure.

ATTENTION - RISQUE DE CHOC: Indique un risque de choc é lectrique.

ATTENTION - SURFACE CHAUDE: Indique un risque de brû lure en cas de contact.

ATTENTION - RISQUE DE BASCULEMENT: Indique un risque d'é crasement.

ATTENTION - RISQUE DE PINCEMENT: Indique un risque d'ê tre pris entre des pièces les.

ATTENTION - PALES DE VENTILATEUR EN ROTATION: Indique un risque de lacé ration par des pales de ventilateur en mouvement.

Dé clarations de produits

ATTENTION - RISQUE DE BLESSURE: Pour é viter tout risque d'incendie ou de chocique, branchez le cordon d'alimentation à une prise de courant de calibre approprié et actement mise à la terre, situé à proximité du produit et facilement accessible.

ATTENTION - RISQUE DE BLESSURE: Pour éviter tout risque d'incendie ou de choc é lectrique, utilisez uniquement le cordon d'alimentation fourni avec ce produit ou le produit de remplacement autorisé par le fabricant.

ATTENTION - RISQUE DE BLESSURE: N'utilisez pas ce produit avec des rallonges, des multiprises, des rallonges multiprises ou des onduleurs. La capacité d'alimentation de ces types d'accessoires peut être facilement surchargé par une imprimante laser et peut entraîner un risque d'incendie, de dommages maté riels ou de mauvaises performances de l'imprimante.

ATTENTION - RISQUE DE BLESSURE: N'utilisez pas ce produit avec un dispositif de protection contre les surtensions en ligne. L'utilisation d'un dispositif de protection contre les surtensions peut entraîner un risque d'incendie, de dommages matériels ou de mauvaises performances de l'imprimante.

ATTENTION - RISQUE DE CHOC: Pour é viter tout risque de choc é lectrique, ne pas placer ou utiliser ce produit près de l'eau ou dans des endroits humides.

ATTENTION - RISQUE DE CHOC: Pour éviter tout risque de choc é lectrique, n'installez pas ce produit et n'effectuez aucune connexion é lectrique ou de câ blage pendant un orage.

ATTENTION - RISQUE DE BLESSURE: Ne pas couper, tordre, lier, é craser ou placer des objets lourds sur le cordon d'alimentation. Ne soumettez pas le cordon d'alimentation à l'abrasion ou au stress. Ne pincez pas le cordon d'alimentation entre les objets tels que les meubles et les murs. Si l'une de ces choses se produit, il pourrait en ré sulter un risque d'incendie ou de choc é lectrique. Inspectez réguliè rement le cordon d'alimentation pour dé tecter les signes de ce type de problème. Retirez le cordon d'alimentation de la prise é lectrique avant de l'inspecter.

ATTENTION - RISQUE DE CHOC: Pour é viter tout risque de choc é lectrique, assurez-vous que toutes les connexions externes (telles qu'Ethernet) sont correctement installé es dans leurs ports enfichables marqués.

ATTENTION - RISQUE DE CHOC: Pour é viter tout risque de choc é lectrique, si vous accé dez à la carte contrô leur ou si vous installez du matériel optionnel ou des dispositifs de mé moire après avoir configuré l'imprimante, é teignez l'imprimante, et dé branchez le cordon d'alimentation de la prise é lectrique avant de continuer. Si vous avez d'autres appareils connectés à l'imprimante, é teignez-les également et dé branchez tous les câbles allant dans l'imprimante.

ATTENTION - RISQUE DE CHOC: Pour éviter tout risque de choc é lectrique lors du nettoyage de l'extérieur de l'imprimante, dé branchez le cordon d'alimentation de la prise é lectrique et dé connectez tous les câbles de l'imprimante avant de poursuivre.

ATTENTION - RISQUE DE BLESSURE: Si l'imprimante pè se plus de 18 kg, il faut au moins deux personnes formé es pour la soulever en toute sé curité

ATTENTION - RISQUE DE BLESSURE: Lorsque vous dé placez l'imprimante, suivez ces directives pour é viter les blessures ou les dommages à l'imprimante:

• Assurez-vous que tous les couvercles et plateaux sont fermés.
• Éteignez l'imprimante, puis débranchez le cordon d'alimentation de la prise électrique.
• Débranchez tous les cordons et câ bles de l'imprimante.
• Si l'imprimante a des roulettes à sa base, déplacez-la avec pré caution vers le nouvel emplacement. Faites preuve de prudence lorsque vous franchissez des seuils et que vous cassez des revêtements de sol.
• Utilisez toujours les poigné es de l'imprimante pour la soulever.
• Tout chariot utilisé pour déplacer l'imprimante doit avoir une surface capable de supporter toute l'empreinte de l'imprimante.
• Maintenez l'imprimante en position verticale.
• Évitez les vibrations violentes lorsque vous vous dé placez.
• Assurez-vous que vos doigts ne sont pas sous l'imprimante lorsque vous la posez.
• Veillez à ce qu'il y ait une distance suffisante autour de l'imprimante.

ATTENTION - SURFACE CHAUDE: L'inté rieur de l'imprimante peut être chaud. Pour réduire le risque de blessure par un composant chaud, laissez la surface refroidir avant de la toucher.

ATTENTION - SURFACE CHAUDE: Certaines parties de l'imprimante sont encore à haute tempé rature peu de temps après leur utilisation. Pour é viter les brû lures, veuillez ne pas toucher directement les endroits portant l'avertissement de tempé rature é levé e en contact avec les composants internes après avoir ouvert le couvercle avant ou arrière de l'imprimante.

ATTENTION - RISQUE DE PINCEMENT: Pour éviter le risque de blessure par pincement, faites preuve de prudence dans les zones marqué es par cette é tiquette. Les blessures par pincement peuvent se produire autour des piè ces mobiles, telles que les engrenages, les couvercles, les plateaux et les couvercles.

ATTENTION - PALES DE VENTILATEUR EN ROTATION: Pour éviter le risque de lacé ration par les pales de ventilateur en mouvement, é teignez l'imprimante et dé branchez le cordon d'alimentation de la prise é lectrique avant d'accé der aux zones marqué es de ce symbole.

ATTENTION - RISQUE DE BLESSURE: Ce produit utilise des lasers. L'utilisation de contrô les ou d'ajustements ou l'exé cution de procé dures autres que celles spécifié es dans le guide de l'utilisateur peut entraîner une exposition dangereuse aux radiations.

Ce produit est conç u, testé et approuvé pour ré pondre à des normes de sécurité mondiales strictes avec l'utilisation de composants spécifiques du fabricant. Les caracté ristiques de sécurité de certaines pièces ne sont pas toujours é videntes. Le fabricant n'est pas responsable des conséquences négatives causé es par l'utilisation de pièces d'autres fabricants. Pour les services ou les ré parations autres que ceux décrits dans le document d'utilisation, veuillez contacter le centre de service à la clientè le.

Ce produit utilise un procé dé d'impression qui chauffe le support d'impression, et la chaleur peut entraî ner le rejet d'é missions par le support. Veuillez lire et comprendre la section de votre mode d'emploi qui traite des directives pour choisir correctement les supports d'impression afin d'é viter la possibilité d'é missions nocives.

Ce produit peut produire une petite quantité d'ozone en fonctionnement normal, et peut être équipé d'un filtre conç u pour limiter les concentrations d'ozone à des niveaux bien infé rieurs aux limites d'exposition recommandé es. Pour é viter des niveaux de concentration d'ozone é levés lors d'une utilisation intensive, installez ce produit dans un endroit bien ventilé et remplacez les filtres à ozone et les filtres d'échappement si cela est indiqué dans les instructions d'entretien du produit. S'il n'y a pas de référence aux filtres dans les instructions d'entretien du produit, il n'est pas nécessaire de remplacer le filtre pour ce produit.

Veuillez conserver ces consignes de sécurité.

Pré cautions

Pré cautions à observer avant d'utiliser l'imprimante:

1. Lisez et veillez à bien comprendre toutes les instructions.
2. Familiarisez-vous avec les principes de base associés aux appareils électriques.
3. Observez toutes les instructions et tous les avertissements présents sur le matériel ou spécifié s dans le manuel fourni avec ce matériel.
4. Si les instructions de fonctionnement entrent en conflit avec les informations de sé curité, veuillez consulter de nouveau les informations de sé curité car vous pourriez avoir mal compris les instructions de fonctionnement. Si vous ne pouvez pas ré soudre ce conflit, veuillez appeler notre ligne d'assistance té lé phonique ou contacter un technicien pour obtenir de l'aide.
5. Avant de nettoyer le maté riel, dé branchez le cordon d'alimentation de la sortie d'alimentation secteur. N'utilisez aucun produit nettoyant liquide ou en aé rosol.
6. Vé rifiez que le matériel soit posé sur une surface de bureau stable, afin d'é viter les graves dommages que pourrait provoquer une chute du matériel.
7. Ne placez pas le matériel près d'un radiateur, d'un climatiseur ou d'un tuyau de ventilation.
8. Ne placez pas d'objets sur le cordon d'alimentation. Ne placez pas le matériel à un endroit où des personnes pourraient marcher sur le cordon d'alimentation.
9. Ne surchargez pas les prises et les rallonges. Cela pourrait diminuer leurs performances et provoquer un incendie ou une dé charge é lectrique.
10. Ne laissez pas les animaux de compagnie mordiller le cordon d'alimentation ou le câ ble de l'interface de l'ordinateur.
11. Ne laissez pas les objets pointus percer le matériel afin d'é viter tout contact avec l'appareil haute tension ce qui pourrait provoquer un incendie ou une dé charge électrique. Ne renversez pas de liquid sur le matériel.
12. Ne dé montez pas l'appareil afin d'é viter les risques de dé charge é lectrique. Les ré parations né cessaires devront être effectué es uniquement par des professionnels de la maintenance. Ouvrir ou enlever le couvercle pourrait provoquer une dé charge é lectrique ou repré senter d'autres dangers potentiels. Un montage ou dé montage incorrect pourrait également provoquer une dé charge é lectrique lors d'une utilisation ulté rieure.
13. Dans les situations é numé ré es ci-dessous, dé branchez le maté riel de l'ordinateur, retir ez le cordon d'alimentation de la prise d'alimentation murale et contactez un membre qualifié du personnel de service pour la maintenance:
14. Du liquide a été renversé sur le matériel.
15. Le matériel a été exposé à la pluie ou à de l'eau.
16. Le matériel est tombé ou le capot est endommagé.
17. Les performances du matériel changent de manière significative.
18. Ré glez uniquement les commandes mentionné es dans les instructions. Un mauvais ré glage des autres commandes peut endommager le produit et allonger la durée e des ré parations par les professionnels.
19. N'utilisez par le matériel par temps d'orage afin d'é viter les risques de dé charge é lectrique. Si possible, dé branchez le cordon d'alimentation en cas d'orage.
20. Si vous imprimez des pages en continu, la surface du plateau chauffe. Prenez soin de ne pas toucher cette surface et é loignez-en les enfants.

21. Le câble d'interface de l'appareil connecté à l'imprimante ne doit pas être connecté à l'extérieur.

22. Veuillez assurer une ventilation d'appoint en cas d'utilisation prolongé e ou d'impression de grandes quantité s de documents dans une piè ce mal aé ré e.

23. En mode veille, l'appareil se mettra automatiquement en mode d'é conomie d'énergie (veille) s'il ne reç oit aucun travail d'impression pendant un certain temps (par exemple, 1 minute). Sa consommation d'énergie sera nulle uniquement s'il n'est pas connecté à une entré e d'alimentation externe.
24. En tant qu'équipement de Classe 1, le produit devra être connecté à une prise secteur proté gé par mise à la terre.
25. Ce produit doit être placé conformément aux marques d'expédition indiqué es sur son emballage lors de la livraison.
26. Ce produit fait partie des équipements de type basse tension. Lors de l'utilisation de ce produit au-dessous de la plage de tension indiquée, veuillez vous référer aux précautions à suivre. Appelez le centre de service après s-vente Pantum, si du toner se dé tache des impressions ou si l'équipement dé marre lentement.
27. Ce produit est vendu en tant que système complet. Les utilisateurs peuvent se rapprocher du centre de service après s-vente Pantum afin d'acheter les pièces dont ils ont besoin. Si le produit vendu ne correspond pas à la liste de contrôle le, veuillez vous rapprocher du centre de service après s-vente Pantum spécifique afin de ré soudre le problème me.
28. Installez ce produit dans un environnement dont la tempé rature est comprise entre 10°C et
    35°C, avec une humidité relative comprise entre 20 % et 80 %.
29. À des fins de sé curité, entre autres, l'imprimante peut passer en impression intermittente après une certaine pé riode d'impression continue.
30. Les changements ou modifications non clearment approuvés par la partie responsable de conformité pourraient être susceptible d'entraîner la ré vocation de l'autorisation d'utilisation de l'équipement.
31. La consommation d'énergie du produit avec la fonction sans fil est de 1.733W/sans fonction sans fil est de 1.4W en veille en ré seau si tous les ports du ré seau câ blé sont connecté s et tous les ports du ré seau sans fil sont activés.
32. Conservez soigneusement ce Guide de l'utilisateur.

Informations réglementaires

Ce symbole indique que le produit, à la fin de son cycle de vie, ne doit pas è tre jeté comme un dé chet mé nager. Au lieu de cela, mettez votre matériel a rebut dans un point de collecte adapté au recyclage des dé chets d'équipements é lectriques et électroniques. Ré f : Directive UE 2002/96/CE sur les dé chets d'équipements é lectriques et électroniques (DEEE). Veuillez contacter votre distributeur/fournisseur pour des informations supplé mentaires.

Ce produit est adapté à une utilisation intérieure uniquement.

Conformité aux directives de la Communauté européenne (CE) Ce produit est conforme aux exigences de protection des directives 2014/30/EU et 2014/35/EU de la Communauté Europé enne, concernant le rapprochement et l'harmonisation des directives législatives des États membres relatives à la compatibilité et à la sécurité électromagné tique du maté riel électrique destiné à être employé dans une certaine limite de tension.

Directive 2014/53/UE sur les équipements radio uniquement pour les modè les se terminant par le suffixe « W ».

Le fabricant de ce produit est: Zhuhai Pantum Electronics Co., Ltd., N° 3883, Zhuhai Avenue, Zhuhai, Guangdong, Chine 519060.

Une dé cluration de conformité aux exigences des directives est disponible su demande auprès du repré sentant autorisé.

Ce produit est conforme aux limites de la classe B de la norme EN 55032 / EN 55035 et aux exigences de sécurité de la norme EN 62368-1.

Cette imprimante est complètement conforme avec la Directive ROHS 2011/65/EC pour la gestion des substances toxiques et dangereuses.

Table des matiè res

1. Avant d'utiliser l'imprimante....1

1.1. Présentation de la série de produit....1
1.2. Accessoires fournis....2

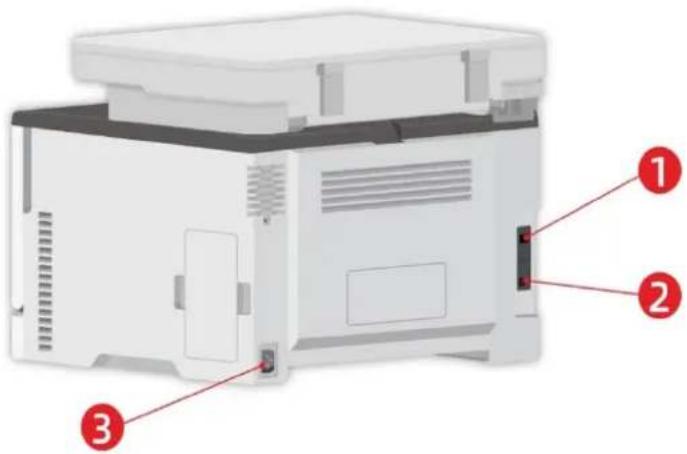

1.3. Vue du produit....3
1.4. Panneau de commande 6

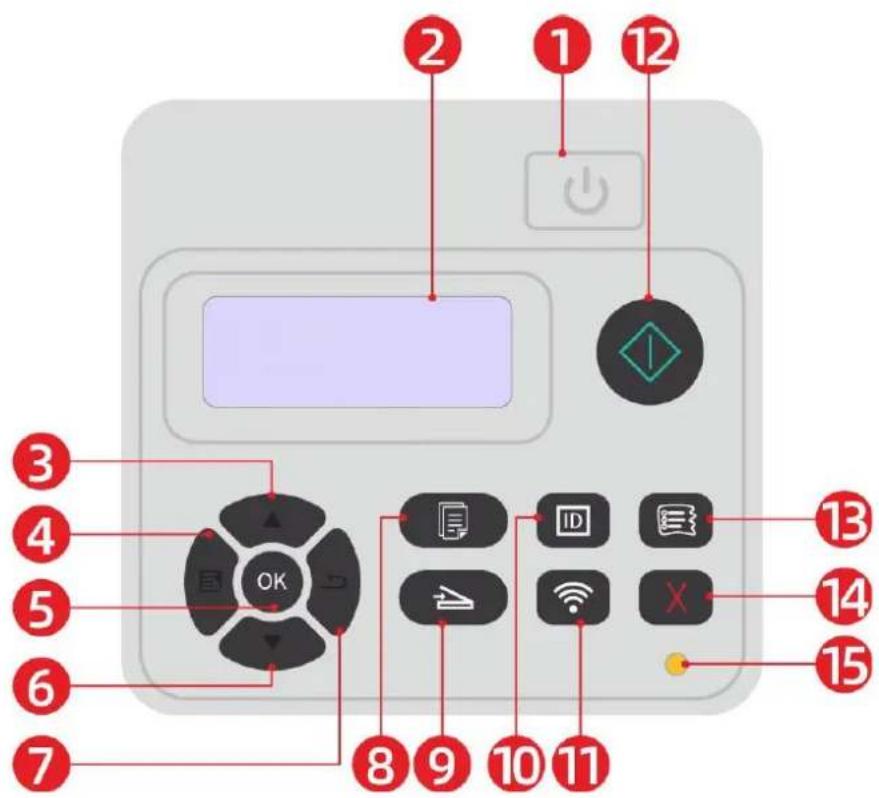

1.4.1. Généralité de panneau de contrôle 6
1.4.2. Fonction de lampe de source d'alimentation 8

2. Papier et support d'impression....9

2.1. Sélection du papier 9

2.1.1. Directives papier 9
2.1.2. Caractéristiques du papier 9
2.1.3. Papier inacceptable 10
2.1.4. Économie de papier 10

2.2. Spécifications du papier....11
2.3. Papier spécial .... 13
2.4. Loading Paper....14

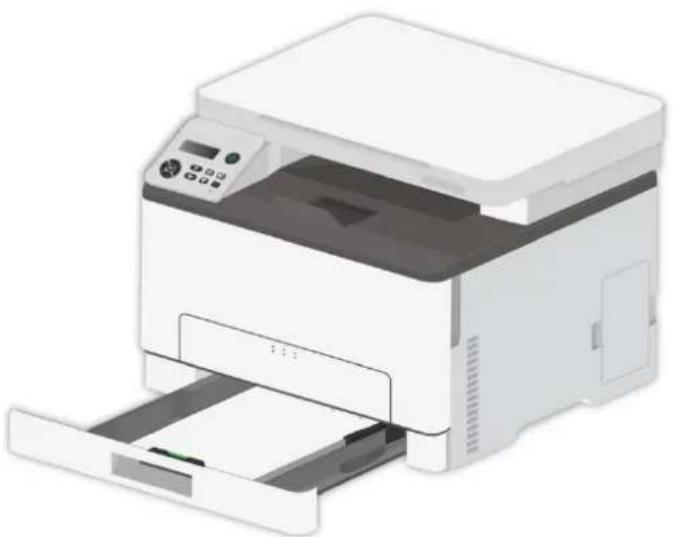

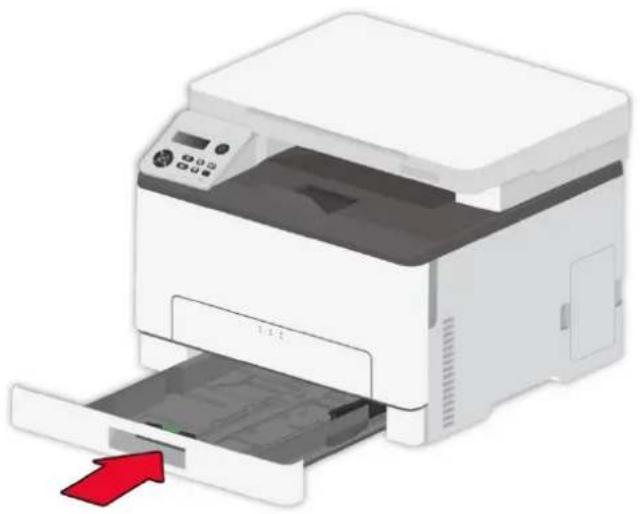

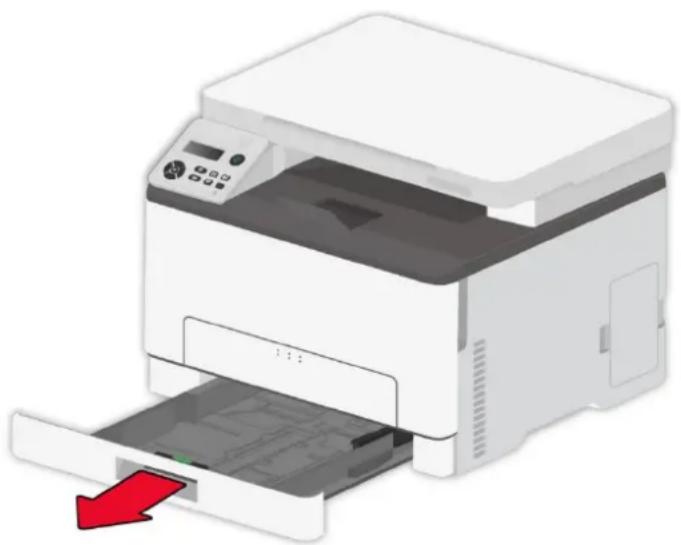

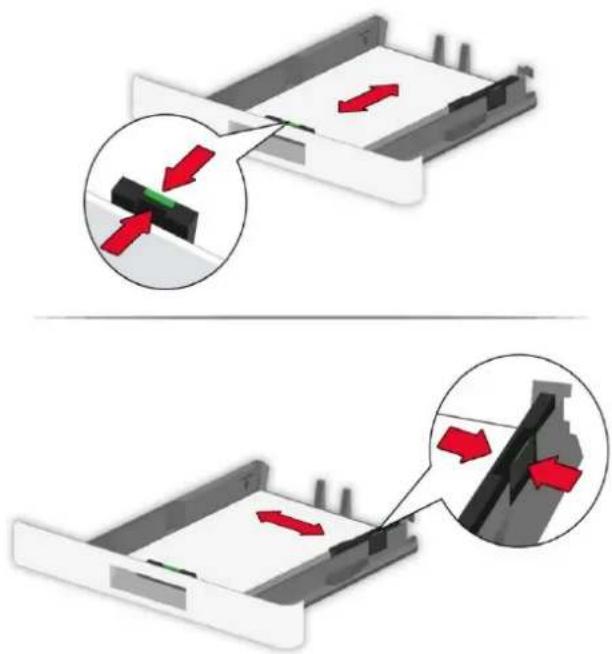

2.4.1. Chargement du bac de chargement automatique.... 14

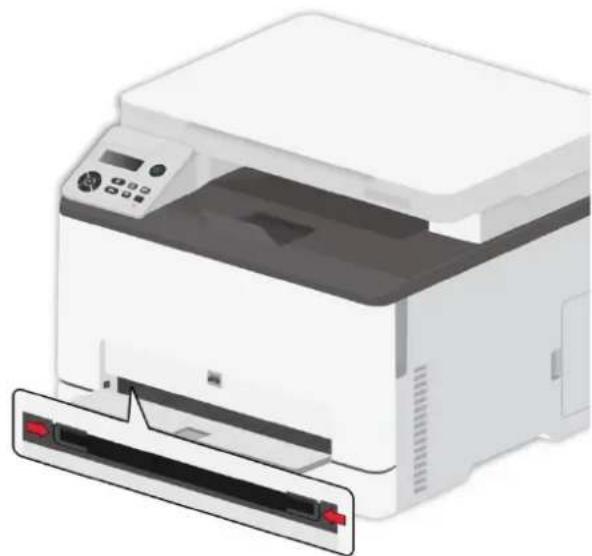

2.4.2. Install manual feed tray 16

2.5. Processus d'utilisation de papier et de documents manuscrits.... 18

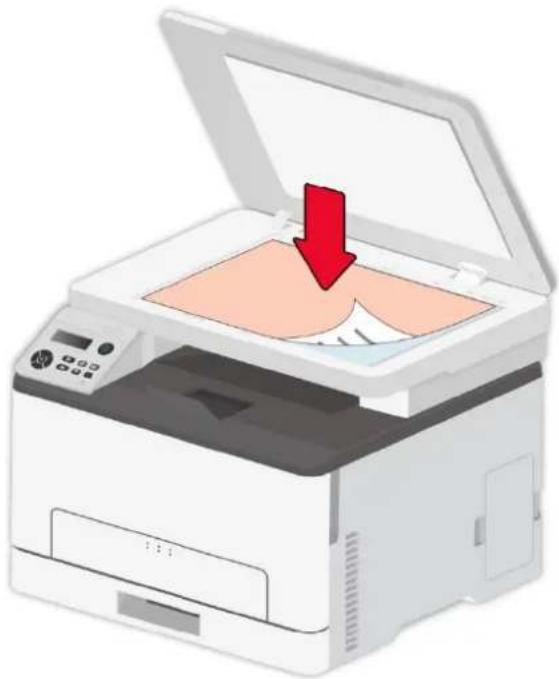

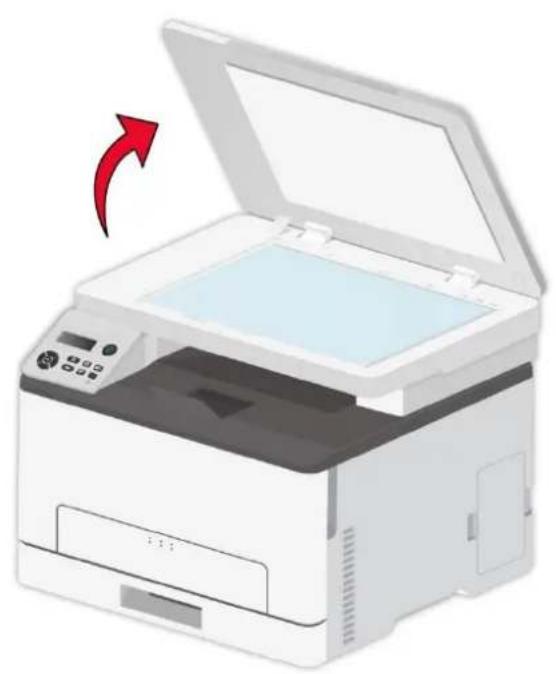

2.5.1. Numérisation avec une tablette.... 18
2.6. Zone non imprimable et zone de non numérisable.... 21

3. Installation et désinstallation de pilote 22

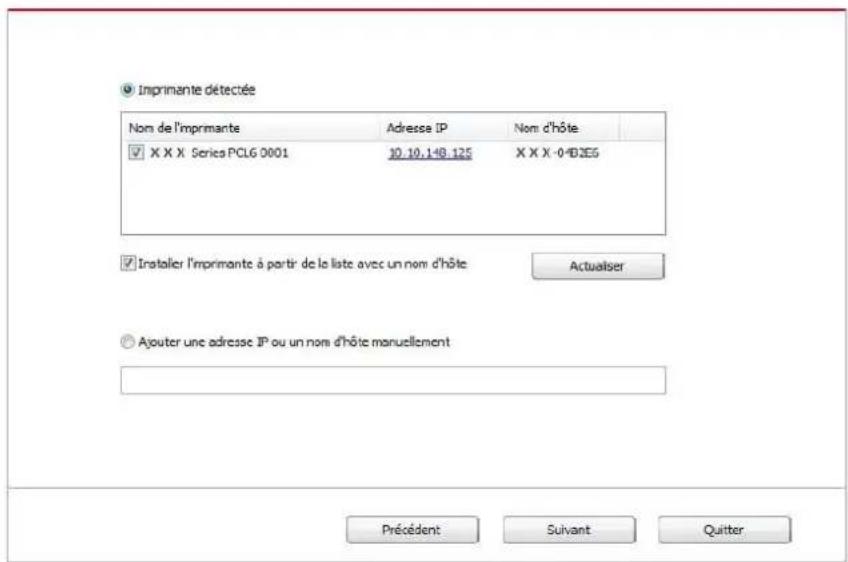

3.1. Comment installer le pilote d'imprimante Windows....22

3.1.1. Installation en un clic....22
3.1.2. Installation manuelle 38
3.1.3. Méthode d'installation du pilote 46

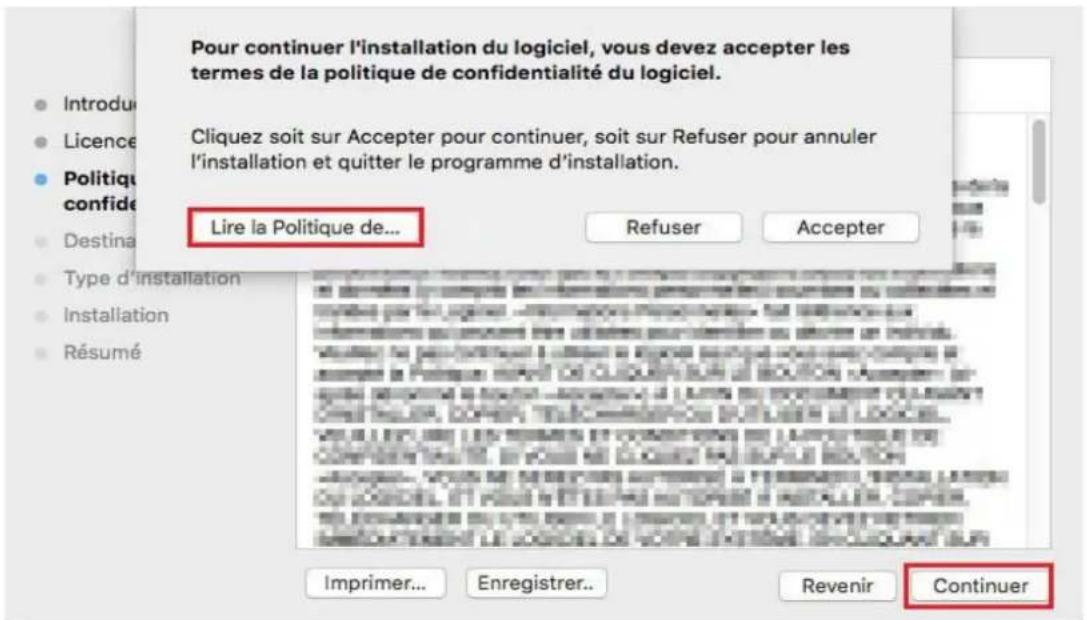

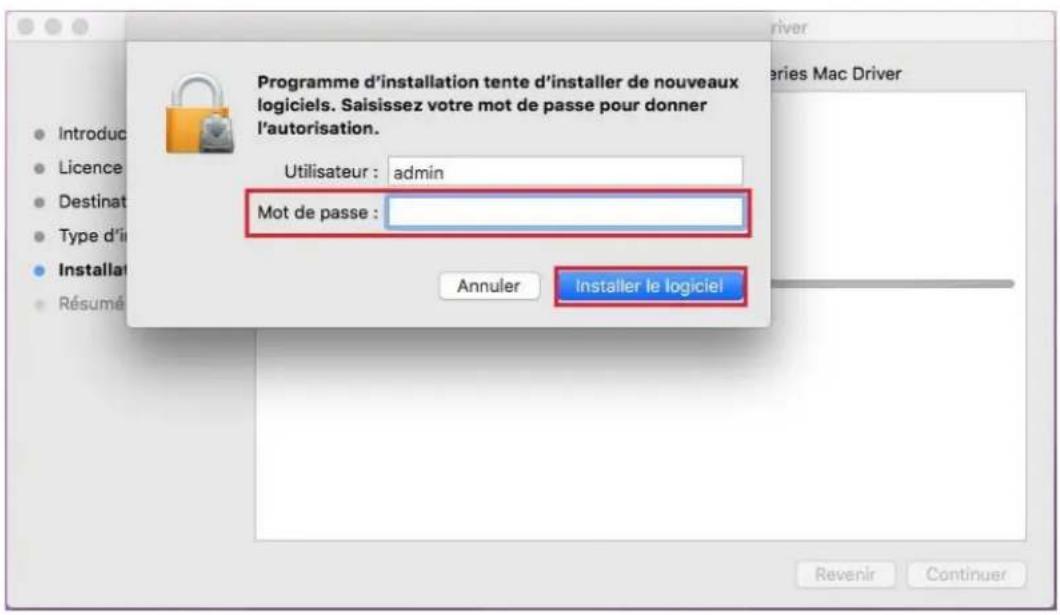

3.2. Installation du pilote pour système macOS 47

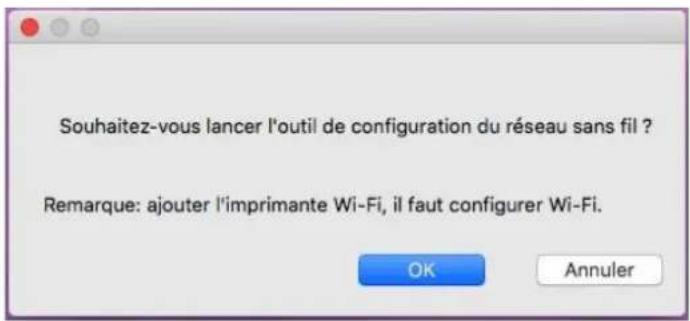

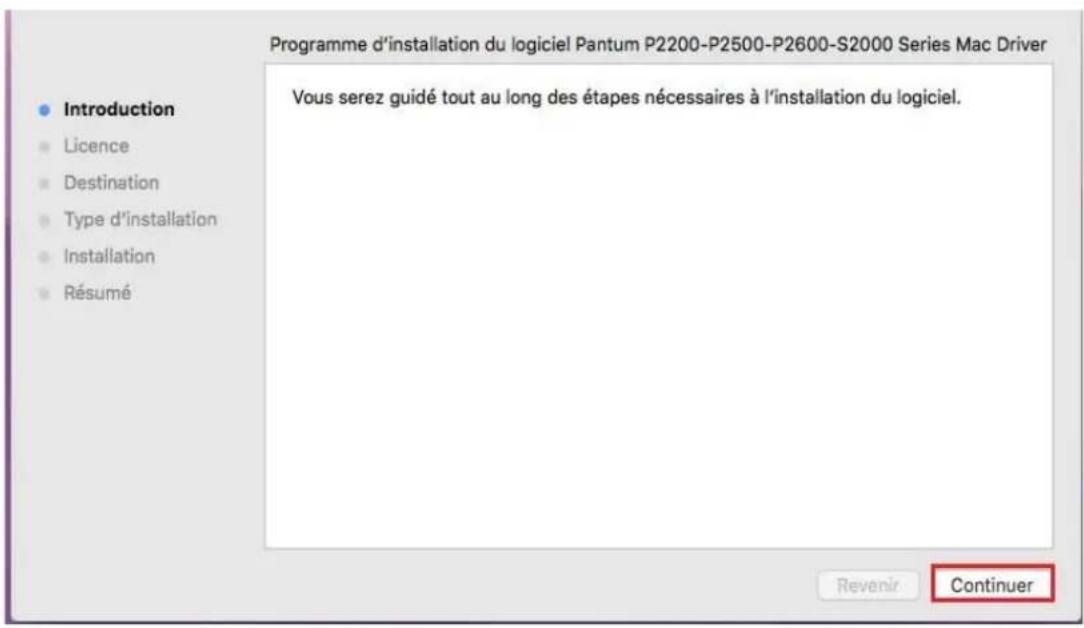

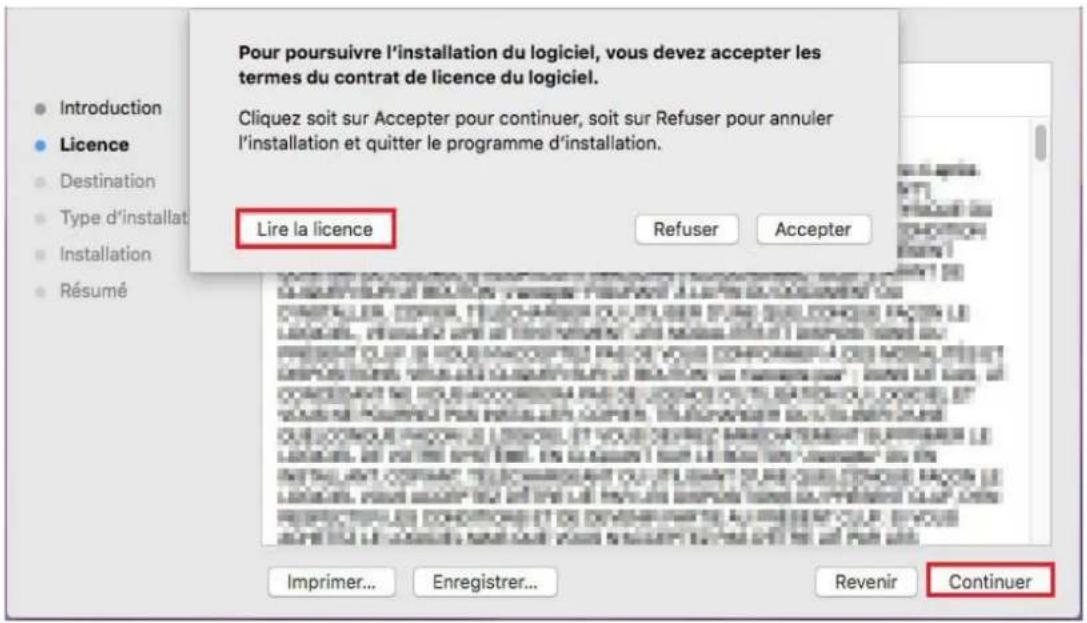

3.2.1. Installation de pilote 47

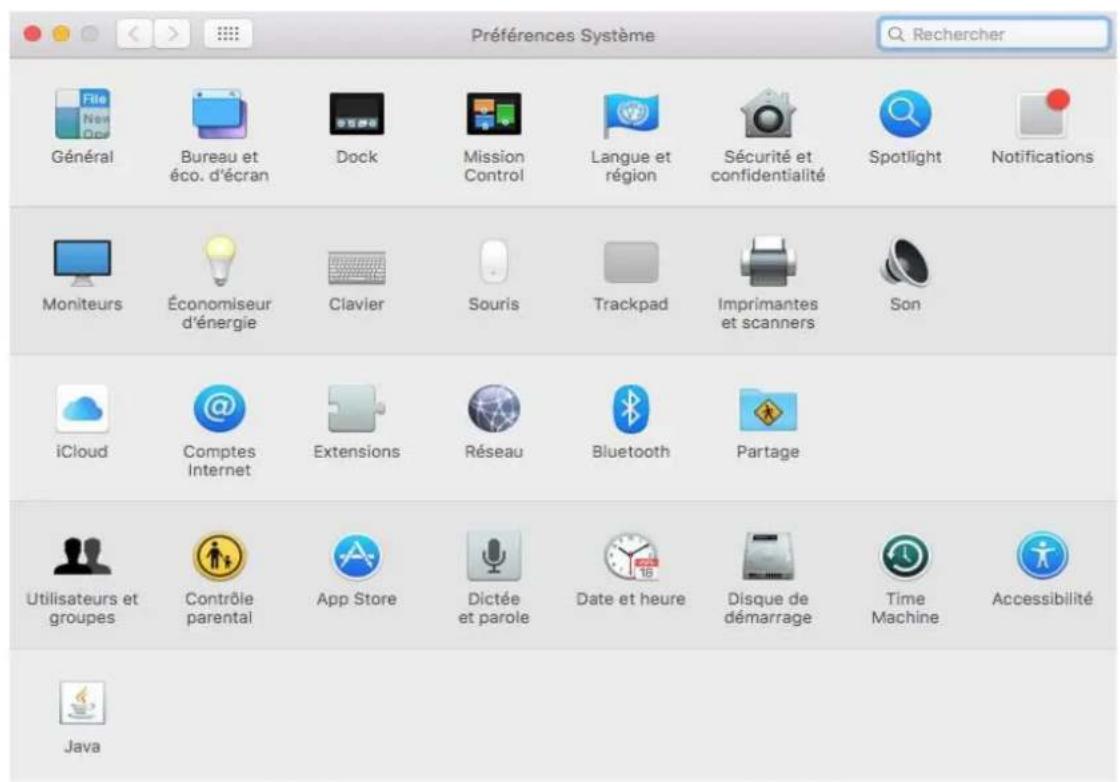

3.3. Ajout d'imprimante au système macOS....50

3.3.1. Ajouter l'imprimante via USB....50

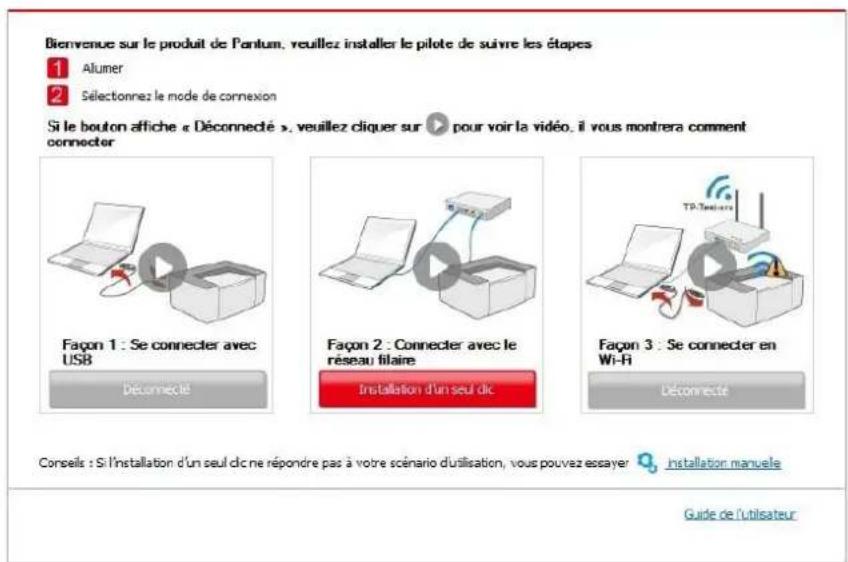

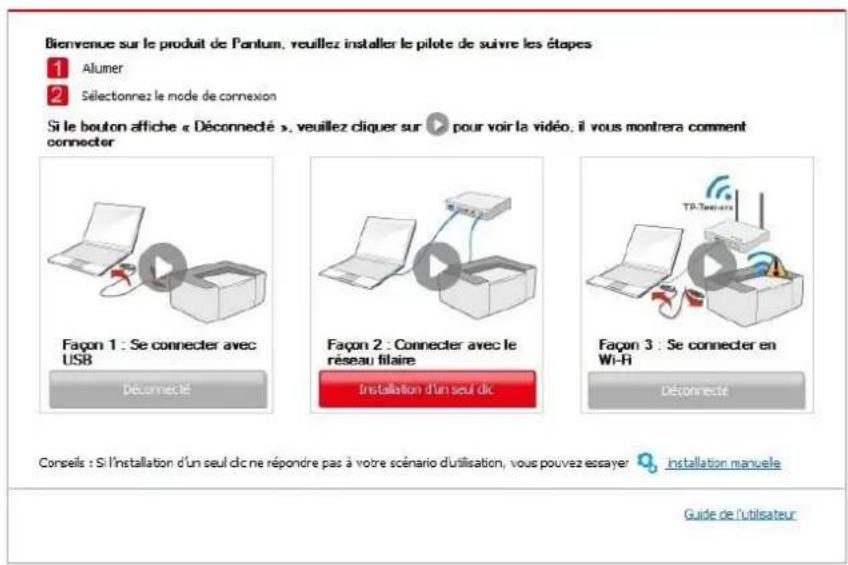

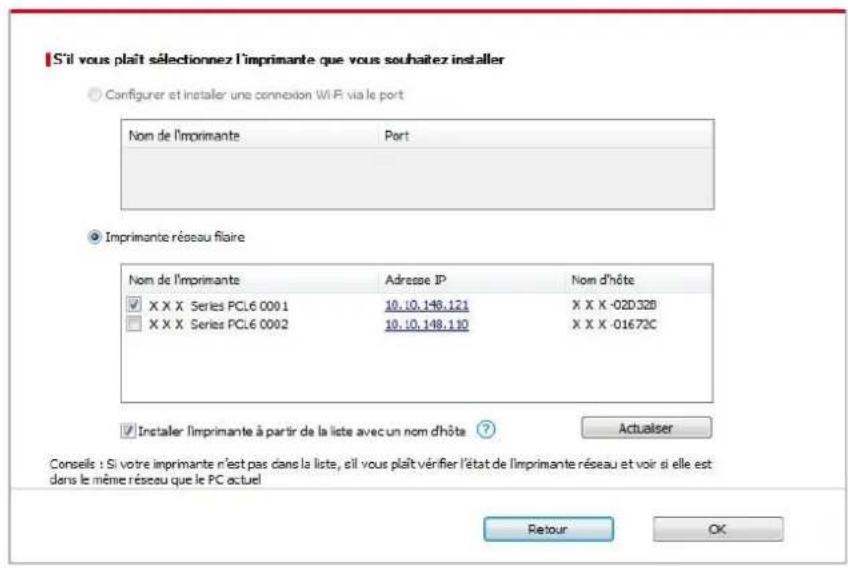

3.3.2. Ajouter l'imprimante via connexion filaire 50

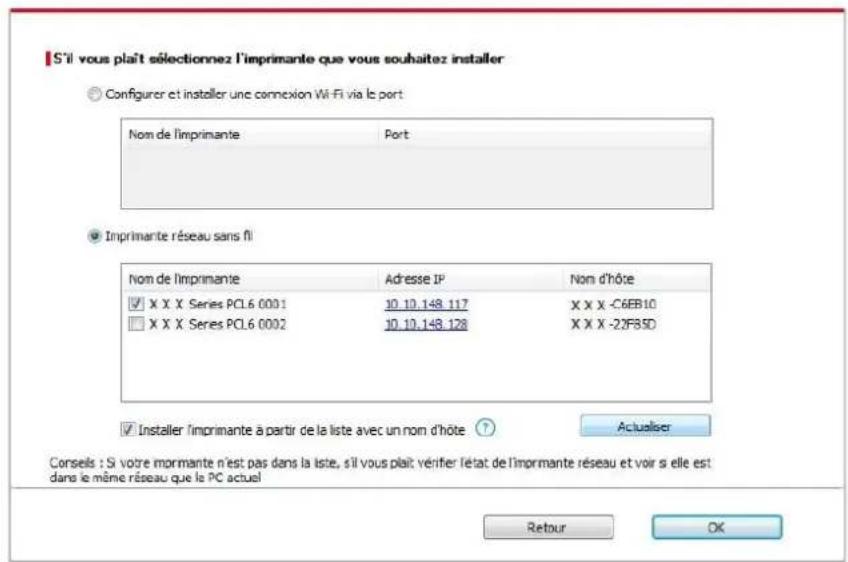

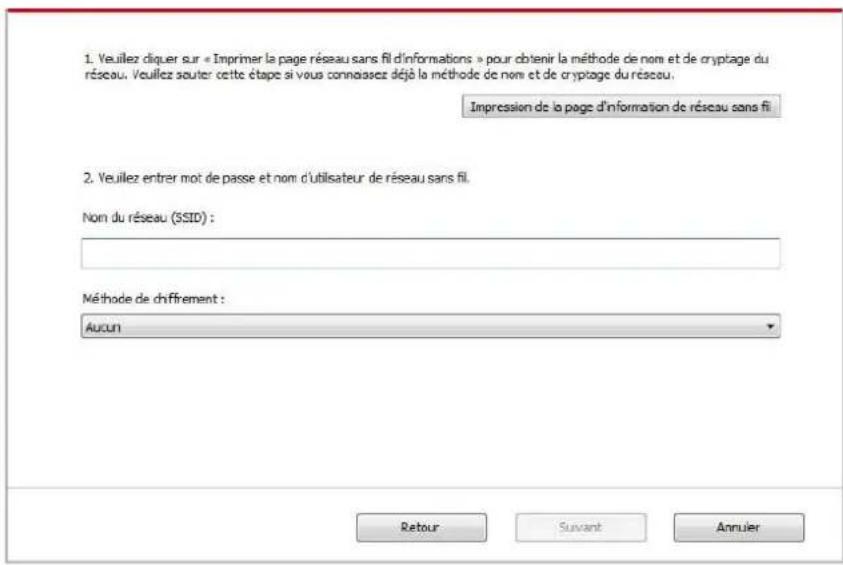

3.3.3. Ajouter l'imprimante via connexion sans fil....50
3.3.4. Ajouter l'imprimante AirPrint....51

4. Réglage de réseau cablé (adéquat pour les appareils de réseau câblé) 52

4.1. Réglage de l'adresse IP 52

4.1.1. Paramétrage automatique....52
4.1.2. Paramétrage manuel....52

5. Configuration de réseau sans fil (adéquat pour le modèle avec Wi-Fi)....53

5.1. Mode de structure de base....53

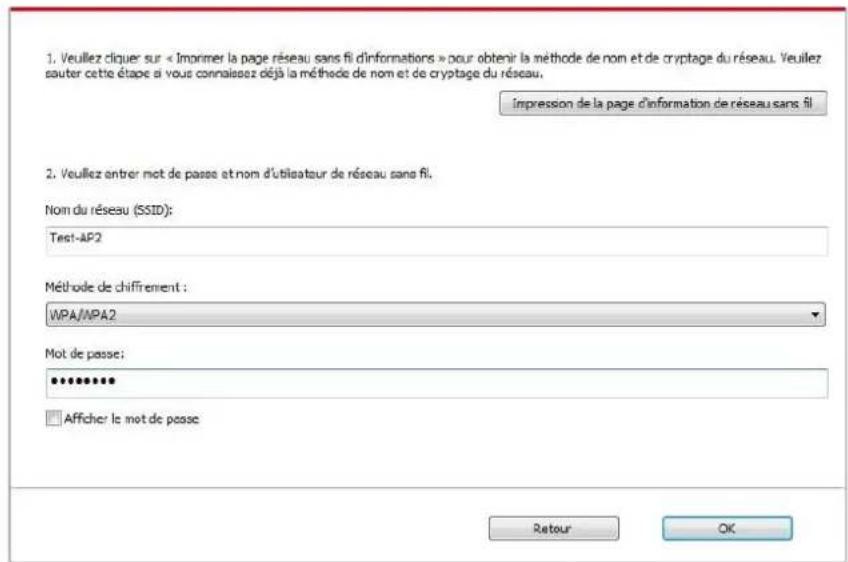

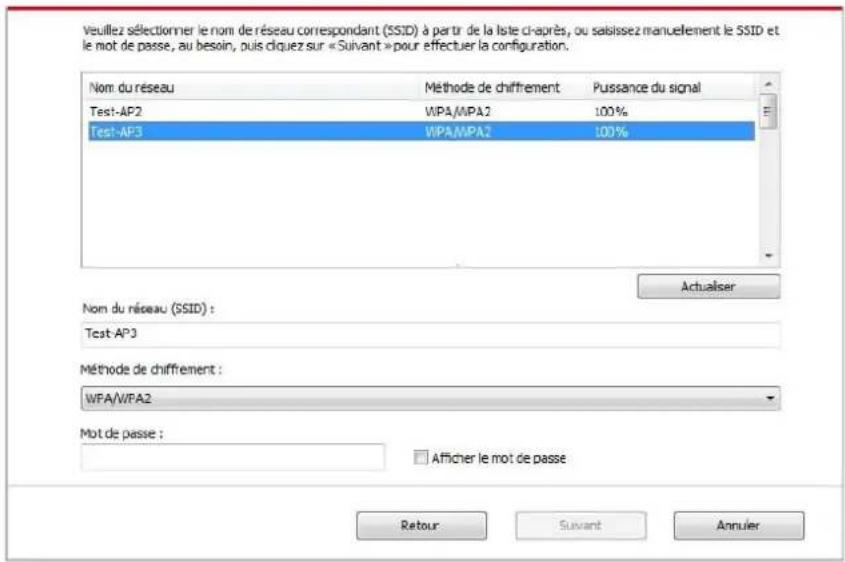

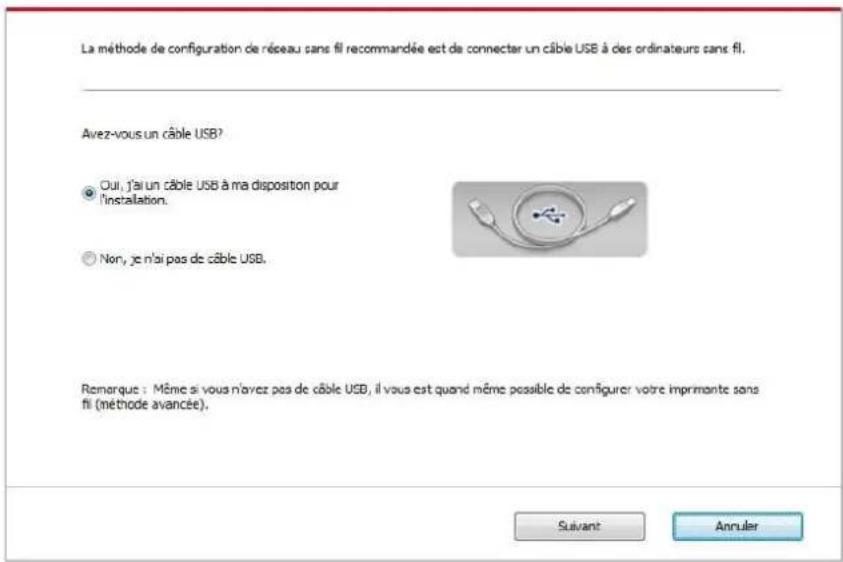

5.1.1. Outil de configuration de réseau sans fil....53

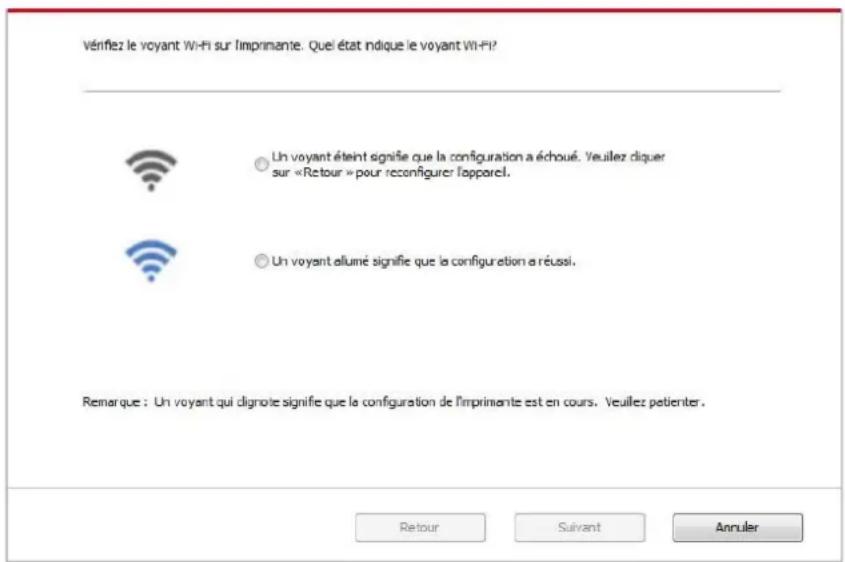

5.1.2. Configuration Wi-Fi Protected Setup (WPS).... 58
5.1.3. Comment fermer Wi-Fi déjà connecté.... 59

5.2. Mode Wi-Fi Direct 59

5.2.1. Travail préparatoire....59

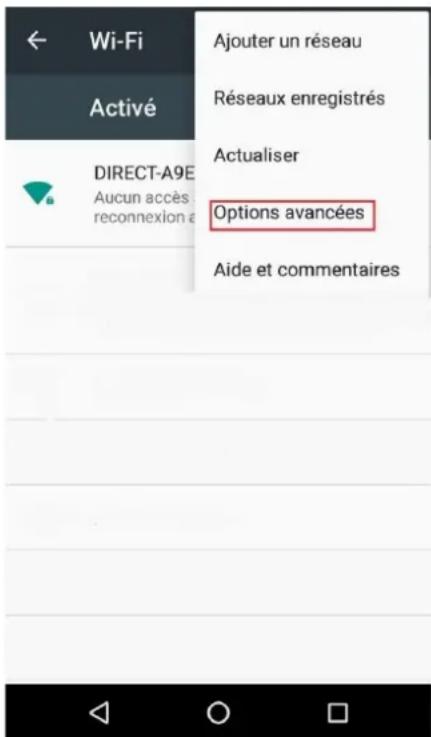

5.2.2.Wi-Fi Direct 60
5.2.3. Comment fermer Wi-Fi Direct....62

5.3. FAQs dans la configuration de réseau sans fil 62

6. Serveur Web....64

6.1. Visiter le serveur Web intégré 64
6.2. Utiliser le serveur Web pour administrer l'imprimante.... 65

6.2.1. Configuration adresse IP....65
6.2.2. Configuration sans fil....67
6.2.3. Configuration de la machine....68
6.2.4. Configuration de restauration de sortie d'usine par le serveur Web....71

7. Impression....72

7.1. Fonctions d'impression....72
7.2. Paramètres d'impression....74

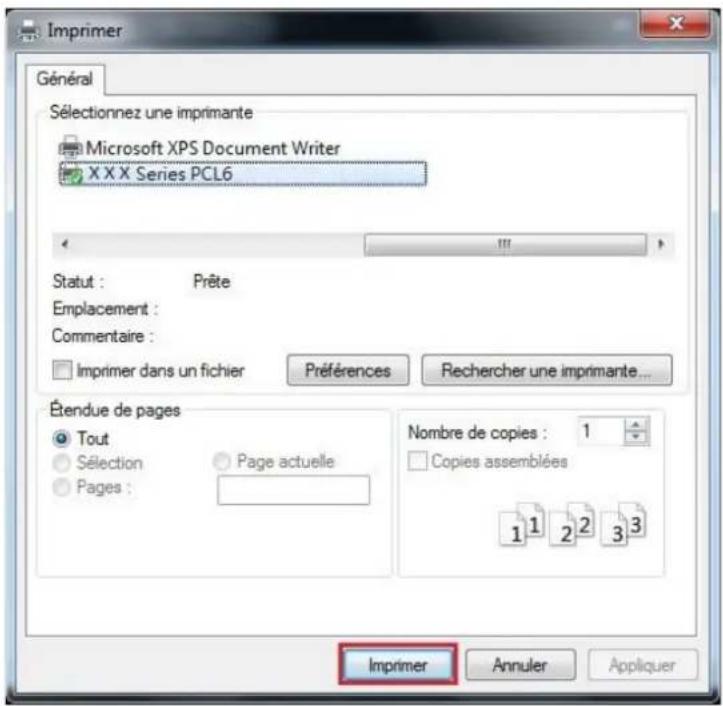

7.2.1. Définition des paramètres d'impression.... 74
7.2.2. Paramètres de qualité d'impression 75
7.2.3. Recto-verso 79

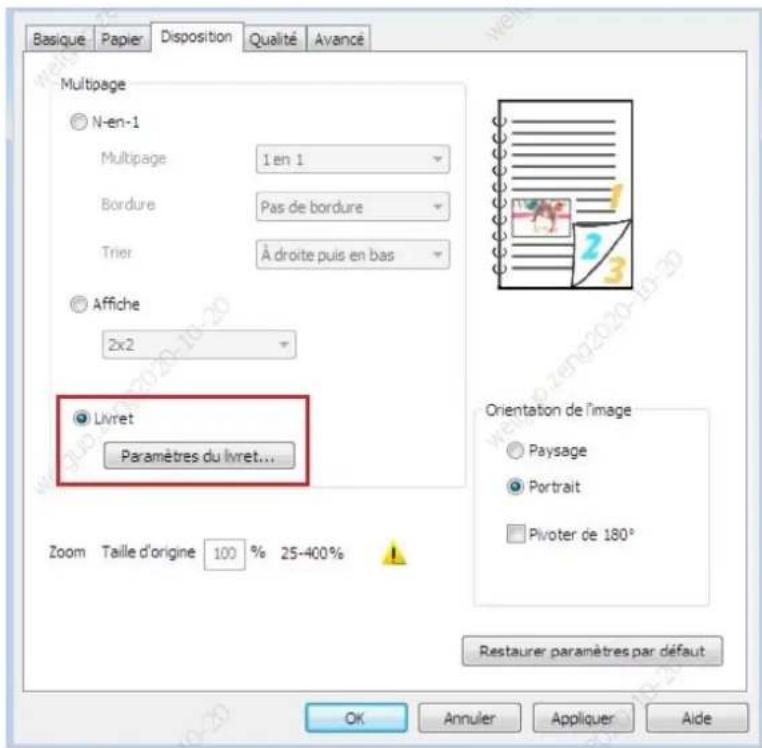

7.2.4. Impression de livrets 81

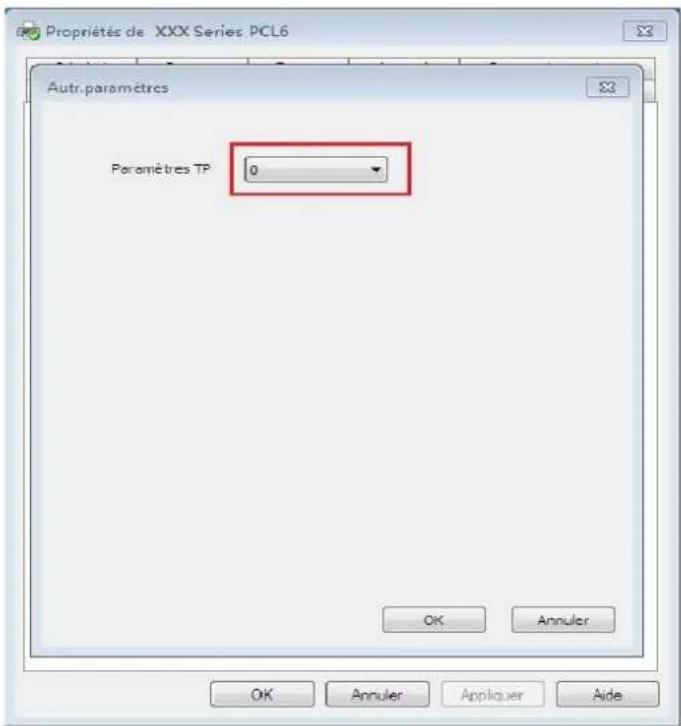

7.2.5. Définir les paramètres de l'impression par transfert....83

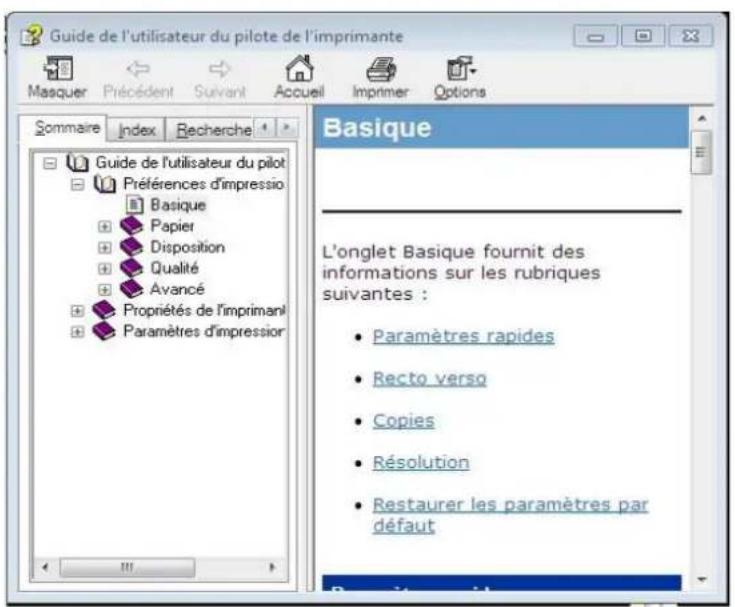

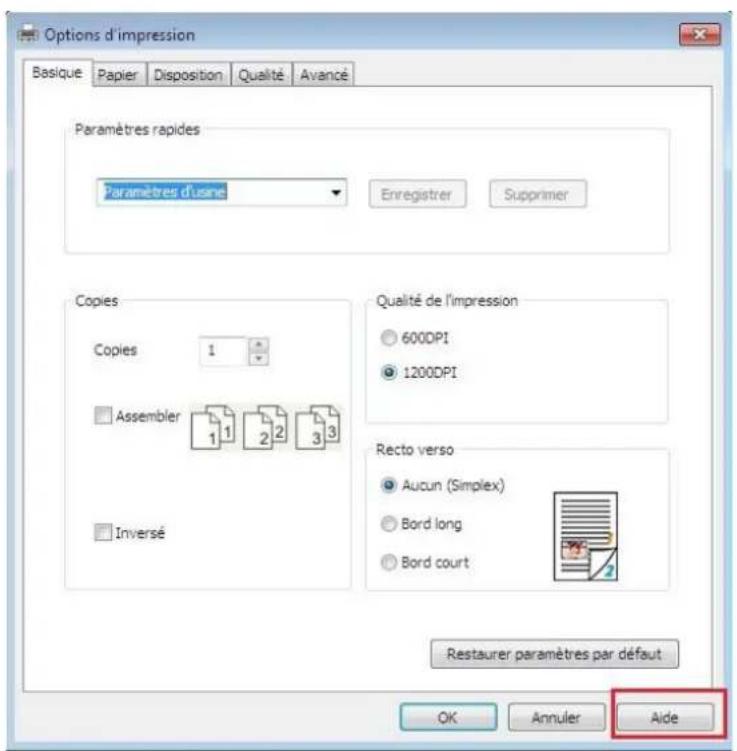

7.2.6. Ouverture du document d'aide 85

7.3. Mode d'impression....86

7.3.1. Impression depuis le bac de chargement automatique....86

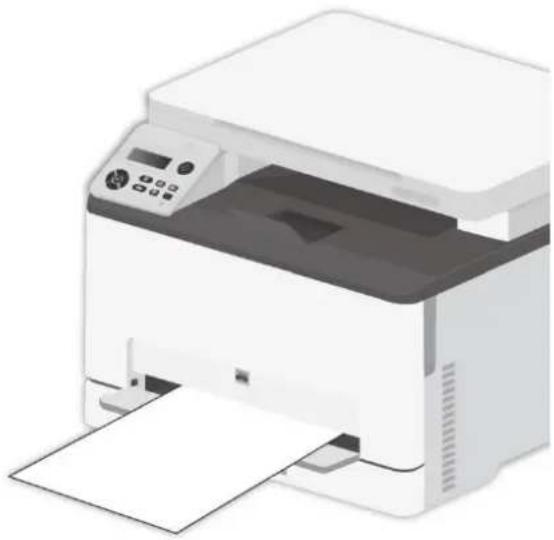

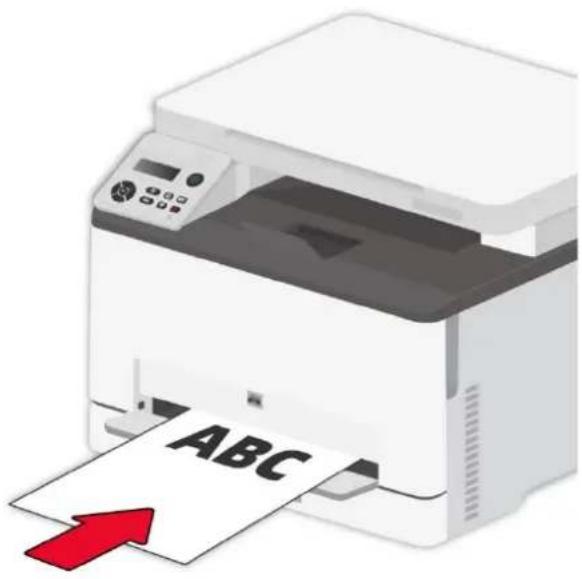

7.3.2. Impression par la boîte d'alimentation manuelle de papier 87

7.4. Annuler l'impression....87

8. Copie 88

8.1. Fonction de copie....88
8.2. Comment copier....89
8.3. Configuration de copie standarde....89

8.3.1. Mode d'exposition....89
8.3.2. Luminosité 89
8.3.3 Zoom 90

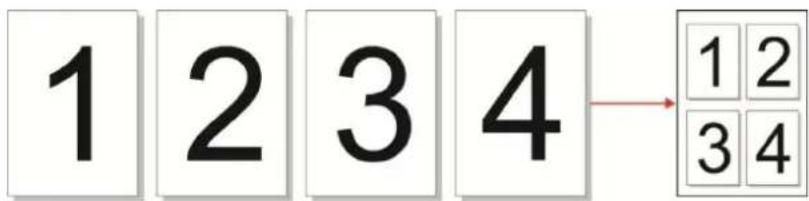

8.3.4. Multi-page sur 1....90
8.3.5. Clone 91

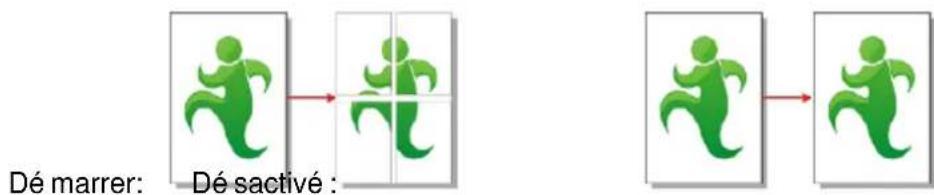

8.3.6. Affiche....91

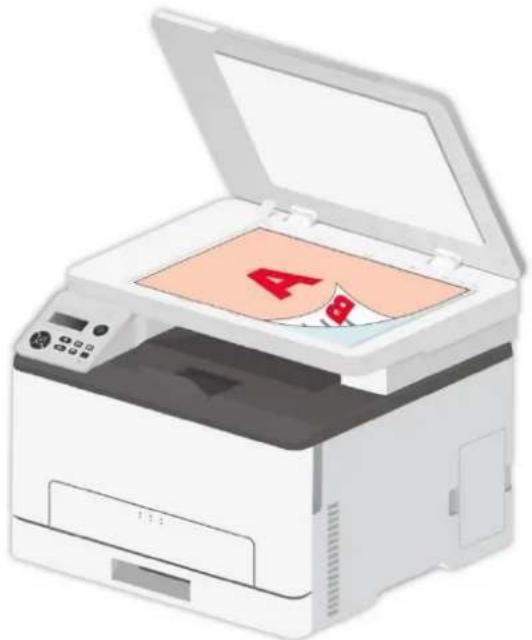

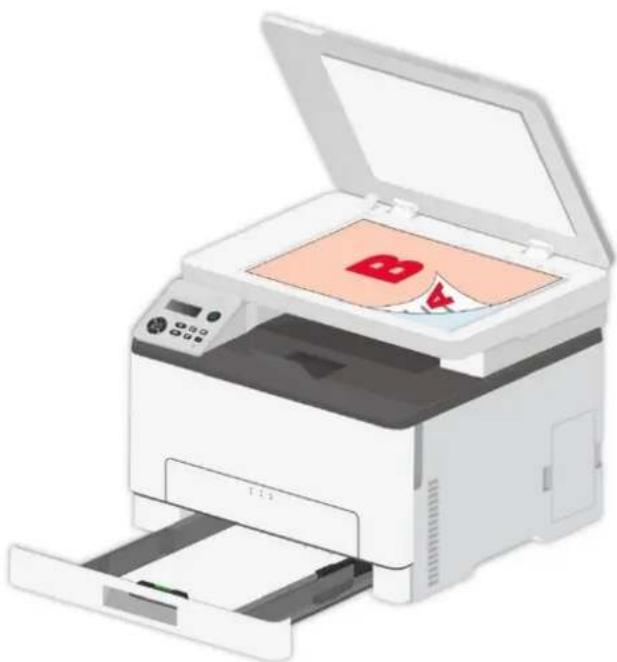

8.3.7. Copie recto verso....92

8.4. Paramètres de copie d'identification....94

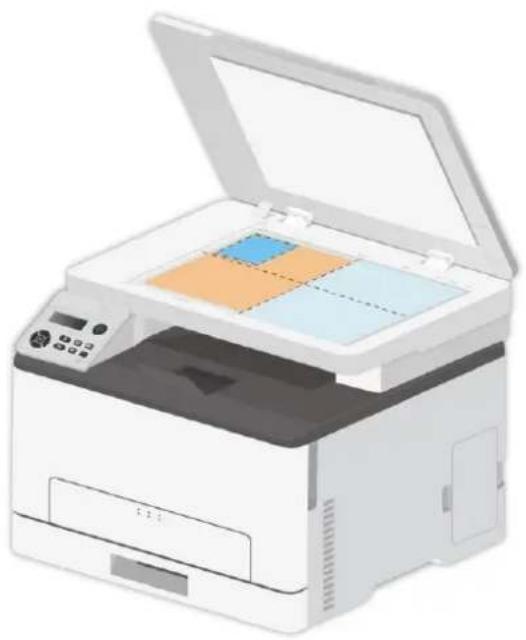

8.4.1. Mode d'alignement....94
8.4.2. Luminosité 95
8.4.3. Format du papier....95

8.5. Configuration de copie de billets ..... 96

8.5.1. Luminosité 96
8.5.2. Dimensions de papier 96

8.6. Annulation de copie 96

9. Numériser 97

9.1. Mode de numérisation....97

9.1.1. Numérisation du système Windows 97

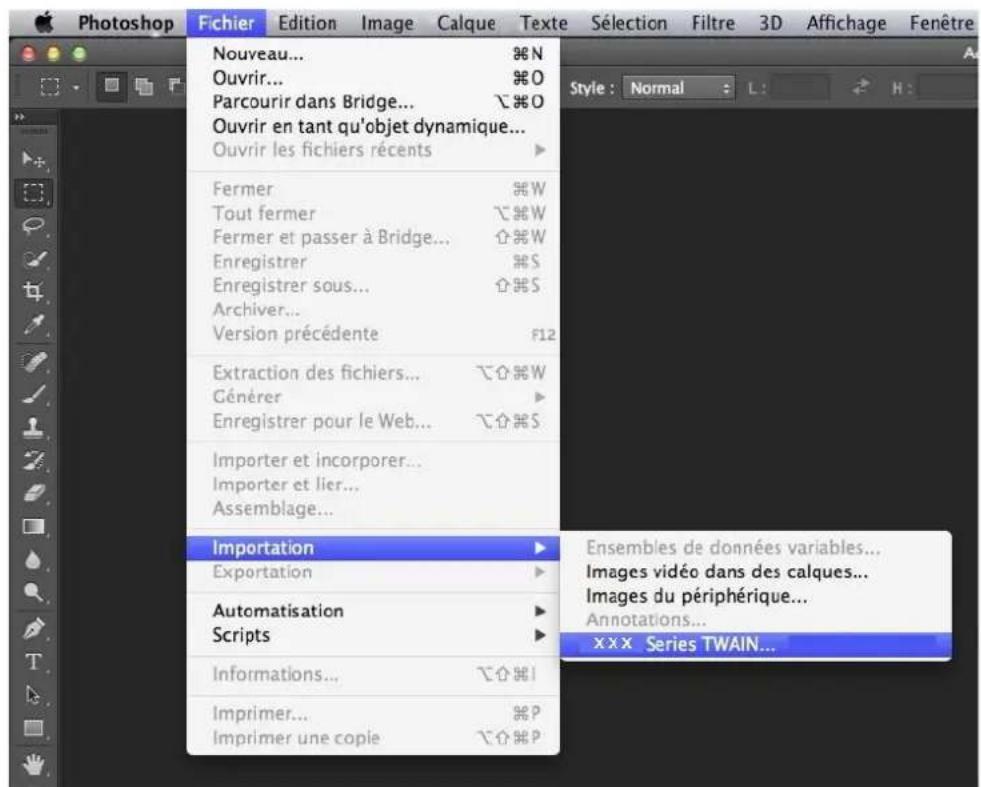

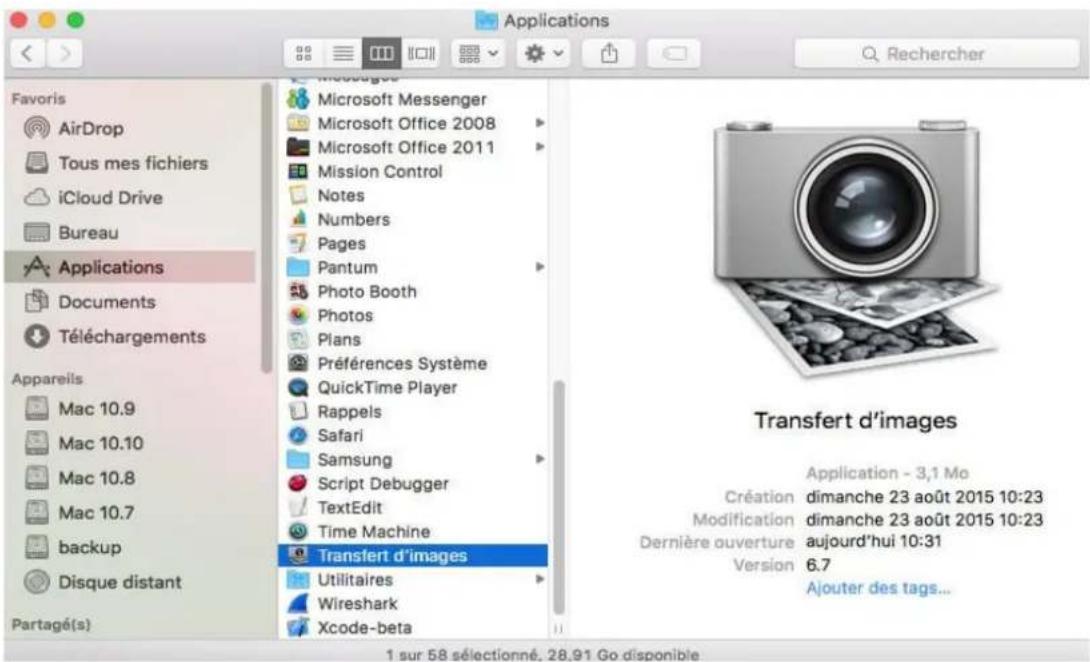

9.1.2. Numérisation du système macOS.... 105

9.1.3.Push Scan 109

9.2. Annuler la numérisation 110

1. Impression/scan mobile (pour les modèles avec fonction WiFi uniquement) 111

10.1. Logiciel d'application "Pantum Impression" 111

10.1.1. Système d'opération compatible .... 111

10.1.2. Comment télécharger le logiciel d'application d'impression Pantum.... 111

10.1.3. Comment utiliser le logiciel d'application "Pantum Impression" 112

10.2. Impression amovible Mopria 113

10.2.1. Le système d'exploitation et les logiciels que l'impression mobile Mopria s'applique 113

10.2.2. Comment télécharger Mopria Print Service.... 113

10.2.3. Travail préparatoire.... 113

10.2.4. Comment utiliser l'impression mobile Mopria 114

10.3. Impression amovible AirPrint.... 115

10.3.1. Système d'opération compatible avec l'impression amovible AirPrint...... 115

10.3.2. Travail préparatoire.... 115

10.3.3. Comment utiliser l'impression mobile AirPrint.... 115

1. Paramètres généraux.... 116

11.1. Paramètres système 116

11.1.1. Paramètres de langue.... 116

11.1.2. Mode Veille 117

11.1.3. Configuration d'économie d'encre 118

11.1.4. Rétablir les paramètres d'usine 119

11.1.5. Impression muet 120

11.1.6. Configuration auto éteint.... 121

11.1.7. Paramètres d'économie d'énergie du panneau 122

11.2. Paramètres d'impression.... 123

11.2.1. Densité d'impression.... 123

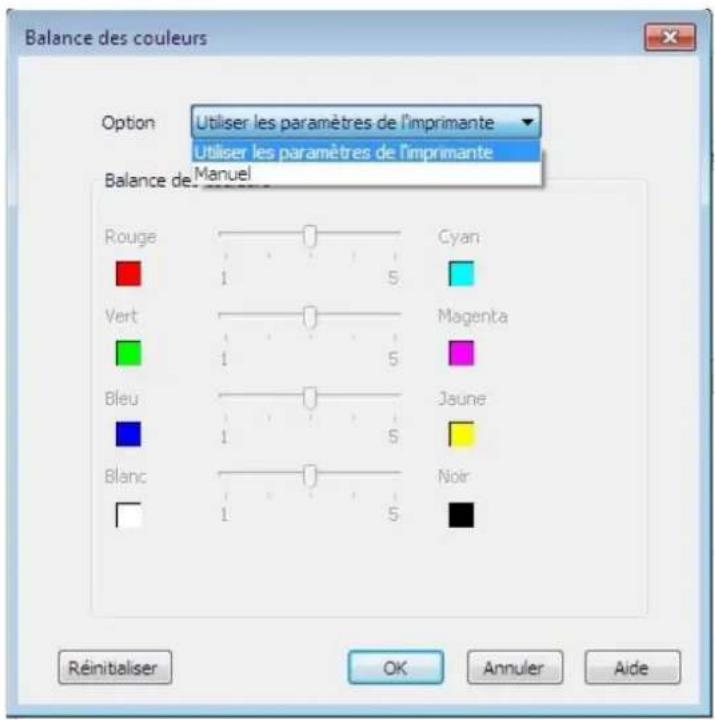

11.2.2. Calibrage des couleurs .... 124

11.2.3. Paramètres d'impression de transfert.... 125

11.3. Paramètres réseau.... 126

11.4. Informations de réseau 126

11.5. Actualisation en ligne 127

11.6. Rapport d'information.... 128

11.7. Information consommable.... 129

1. Maintenance de routine.... 130

12.1. Nettoyage de l'imprimante.... 130

12.1.1. Veuillez utiliser des détergents doux.... 131

12.2. Remplacement des pièces et des consommables.... 132

12.2.1. Remplacement de la cartouche de toner.... 133

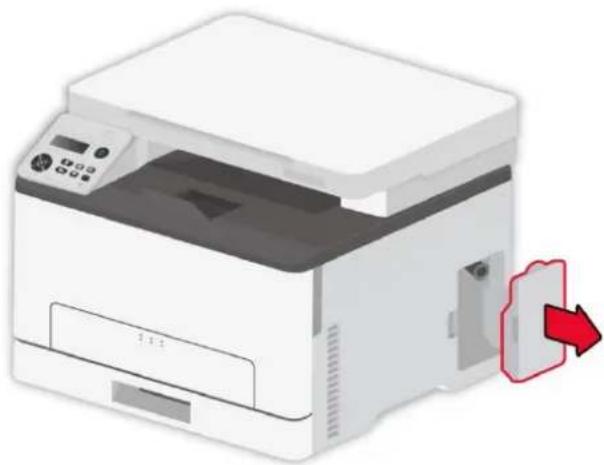

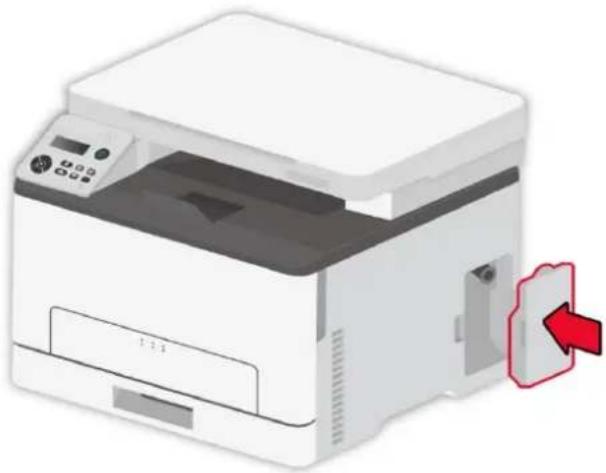

12.2.2. Remplacement de la bouteille de toner usagé.... 136

12.2.3 Remettre le plateau en place 137

12.3. Déplacer l'imprimante.... 138

12.3.1. Déplacer l'imprimante vers un autre lieu 138

12.3.2. Transport de l'imprimante.... 139

13. Résolution des problèmes.... 140

13.1. Éviter les embouteillages .... 140

13.1.1. Chargement correct du papier.... 140

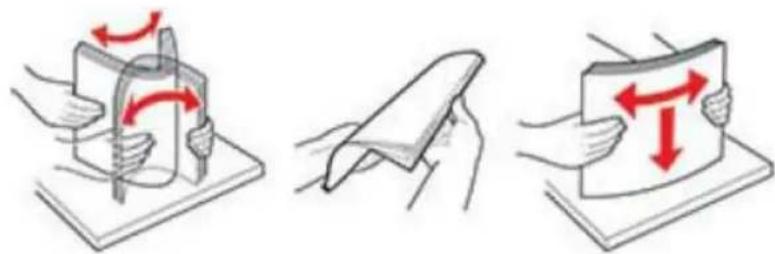

13.1.2. Utiliser le papier recommandé.... 141

13.2. Localiser le papier coincé.... 142

13.3. Retirer un bourrage papier 143

13.3.1. Bourrage papier dans le bac automatique.... 143

13.3.2. Bourrage papier dans le bac manuel.... 145

13.3.3. Bourrage papier dans la couverture arrière 146

13.4. Problème du logiciel.... 149

13.5. Message d'erreur .... 149

13.6. Résolution des problèmes courants .... 151

13.6.1. Problèmes courants .... 151

13.6.2. Défauts d'image 154

14. Spécifications du produit.... 161

14.1. Présentation des spécifications.... 161

14.2. Spécifications d'impression 162

14.3. Spécifications de copie 162

14.4. Spécifications de numérisation.... 162

1. Avant d'utiliser l'imprimante

1.1. Pré sentation de la série de produit

Paramè tre de la série de produit			CM1100DN Series	CM1100DW Series
Type de port	USB		●	●
	NET		●	●
	Wi-Fi			●
Langage d'imprimante	PDL		●	●
Panneau de commande	LCD		●	●
Vitesse d'impression	A4	18ppm	●	●
	Letter	19ppm	●	●
Fonction d'impression	Impression recto verso automatique		●	●
	Impression couleur		●	●
Fonction Impression	Copie recto verso manuelle		●	●
	Copie couleur		●	●
Fonction Scan	Chromoscan		●	●
Tablette (FB)			●	●

(●: Compatible, Blanc: Incompatible)

Remarque: • L'ajout ou la modification de la série des produits est sujet au changement sans pré avis.

1.2. Accessoires fournis

Nom	Piè ces
Cartouche de toner pour imprimante laser
Dé chets de bouteilles de toner
Câ ble d'interface USB
Cordon d'alimentation
Disque
Guide d'installation rapide
Garantie Pantum

Remarque: • La garantie Pantum peut ne pas être incluse dans certaines régions.

1.3. Vue du produit

Vue laté rale

1	Panneau de commande	Indiquer l'é tat d'imprimante, pour l'opération de ré glage.
2	Sortie standard	Pour stocker le papier imprimé .
3	Capot avant	Pour ouvrir le capot avant afin de sortir la cartouche de toner laser.
4	Bac d'alimentation manuelle	Mettez manuellement l'intermédia dans la boî te de papier pour imprimer.
5	Guide manuel de largeur de plateau	Glissez le papier de guide de largeur pour correspondre à la largeur de papier.
6	Bac d'alimentation automatique	Pour mettre l'intermédia d'impression dans la boî te d'alimentation de papier automatique.
7	Dé chets de bouteilles de toner	Conservez le toner à dé chets produit dans l'impression.
8	Plateau en verre	Pour mettre le texte original numé risé à partir du plateau.
9	Couvercle de scanneur	Ouvrez le couvercle de scanneur, il se peut mettre le manuscrit scanned sur la plateforme de manuscrit en verre.
10	Glissez automatiquement le papier de guide de largeur de boî te d'alimentation	Glissez le papier de guide de largeur pour correspondre à la largeur de papier.
11	Papier de guide de longueur de boî te d'alimentation automatique de papier	Glissez le papier de guide de longueur pour correspondre à celle de papier.

Remarque: • L'apparence de l'imprimante peut varier en fonction du modèle le et de la configuration de l'imprimante; le diagramme sché matique est uniquement à titre de ré fé rence.

Vue arrière re

: Pour éviter tout risque de choc électrique, n'installez pas ce produit et n'effectuez aucune exion é lectrique ou de câ blage pendant un orage.

: Pour é viter tout risque d'incendie ou de choc é lectrique, branchez le cordon mentation à une prise de courant de calibre approprié et correctement mise à la terre, situé e à mité du produit et facilement accessible.

: Ne pas couper, tordre, lier, é craser ou placer des objets lourds sur le cordon mentation. Ne soumettez pas le cordon d'alimentation à l'abrasion ou au stress. Ne pincez pas rdon d'alimentation entre les objets tels que les meubles et les murs. Si l'une de ces choses produit, il pourrait en ré sulter un risque d'incendie ou de choc é lectrique. Inspectez liè rement le cordon d'alimentation pour dé tecter les signes de ce type de problème. Retirez le on d'alimentation de la prise é lectrique avant de l'inspecter.

: Pour é viter tout risque de choc é lectrique, assurez-vous que toutes les connexions nes (telles qu'Ethernet) sont correctement installé es dans leurs ports enfichables marqués.

: Pour éviter tout risque d'incendie ou de choc électrique, utilisez uniquement le cordon mentation fourni avec ce produit ou le produit de remplacement autorisé par le fabricant.

Remarque: • Pour éviter toute perte de données ou tout dysfonctionnement de l'imprimante, ne touchez pas le câ ble USB, tout adaptateur ré seau sans fil ou l'imprimante dans les zones indiqué es lors de l'impression.

1	Interface reseau (convient aux modè les supportant la fonction ré seau)	Pour connecter le produit au ré seau par le câ ble d'internet.
2	Interface USB	Pour connecter le produit à l'ordinateur par le câ ble USB.
3	Interface d'alimentation	Pour connecter le produit à l'alimentation par le câ ble d'alimentation.

Remarque: • Il peut avoir la différence dû à l'aspect, modèle et la fonction différente d'imprimante, la figure seulement pour la ré fé rence.

1.4. Panneau de commande

1.4.1. Gé né ralité de panneau de contrôle le

2 1 12 3 4 5 6 7 8 9 10 11 13 14 15

N°	Nom	Fonctions
1	Interrupteur d'alimentation	Ouvrez ou éteingnez l'alimentation et appuyez sur ce boutou en étatPrêt pour entrer au mode d'économie d'énergie.Si l'appui de ce bouton dépasse 2 secondes, éteignez l'alimentation d'imprimante.
2	Écran LCD	Afficher l'information d'interface d'opération et de produit.
3	HAUT	Parcourez à lire des menus et des options.Ajouter une copie à la page prête de mode 'imprimer'.
4	Menu	Ouvrez le menu principal de panneau de contrôle.
5	OK	Confirmez le choix d'écran.
6	Bas	Parcourez à lire des menus et des options.Diminuer une copie à la page prête de mode 'imprimer'.
7	Retour	• Retourner au menu précédent.
8	Bouton de copie	• Appuyez sur ce bouton pour passer en mode de copie.
9	Bouton de numé risation	• Appuyez sur ce bouton pour passer en mode de numérisation.
10	Copie d'identité	• Appuyez dessus pour entrer dans le mode copie d'identité.
11	Bouton Wi-Fi	• Appuyez brièvement sur le bouton Wi-Fi pour activer la fonction de Wi-Fi Direct de l'imprimante, l'imprimante imprime automatiquement « la Page d'Aide pour la Connexion Wi-Fi de Pé riphé rique mobile » (modè les Wi-Fi uniquement).• Appuyez sur le bouton Wi-Fi et maintenez-le enfoncé pendant plus de 2 secondes: le WPS va ê tre activé lorsque le Wi-Fi n'est pas connecté et le Wi-Fi va ê tre dé connecté lorsqu'il est connecté (modè les Wi-Fi uniquement).• Démarrez la fonction d'économie d'encre (seulement adéquat pour le modè le sans Wi-Fi).
12	Bouton de dé mariage	• Pour faire l'opération correspondante après le réglage d'opération.• En cas d'alimentation de papier échouée, appuyez sur cette touche pour repndre le rammassage de papier.
13	Bouton de copie de facture	• Appuyez sur ce bouton pour passer en mode copie de facture.
14	Annuler	• Exécuter l'opération d'annulation.• Interface d'état libre de mode d'impression, restaurer 'nombre' en 01.
15	Voyant d'é tat	• Indiquer l'état d'imprimante.

1.4.2. Fonction de lampe de source d'alimentation

N°	Affichage d'é tat de lampe de source d'alimentation	Etat	Description de l'é tat
1		Eteint	L'imprimante est é teinte.
2		Clignoter en permanence	L'imprimante n'est pas en é tat de veille (imprimante prê te, impression, traitement, etc).
3		Clignoter	L'imprimante est en é tat de veille.

2. Papier et support d'impression

2.1. Sé lection du papier

2.1.1. Directives papier

Utilisez un papier approprié pour éviter les bourrages de papier et garantir une impression sans problème.

• Il est recommandé d'utiliser du papier neuf et non endommagé.
• Avant de charger le papier, connaissez la face imprimable recommandée. Ces informations sont gé né ralement indiqué es sur le paquet papier.
• N'utilisez pas de papier qui a été coupé ou rogné à la main.
• Ne mélangez pas les formats, types ou poids de papier dans le même bac; une utilisation mixte peut entraîner des bourrages de papier.
• N'utilisez pas de papier couché, sauf s'il est spécifiquement conçu pour l'impression é lectro-photographique.

2.1.2. Caracté ristiques du papier

Les caracté ristiques suivantes du papier ont une incidence sur la qualité et la fiabilité de l'impression. Tenez compte de ces facteurs avant d'imprimer.

Poids

Le plateau peut alimenter du papier à grain long d'un poids de 60-200 g/m2. Le papier de moins de 60 g/m2 peut ne pas être assez rigide pour être alimenté correctement et peut provoquer des bourrages de papier.

Boucle

Le bouclage est la tendance du papier à s'enrouler sur ses bords. Une courbure excessive peut entraî ner des problème mes d'alimentation du papier. Le gondolage peut se produire après le passage du papier dans l'imprimante, où il est exposé à des tempé ratures é levé es. Le stockage du papier dé ballé dans des conditions chaudes, humides, froides ou sèches peut contribuer à l'enroulement du papier avant l'impression et peut causer des problème mes d'alimentation.

Douceur

La douceur du papier a une incidence directe sur la qualité d'impression. Si le papier est trop rugueux, le toner ne peut pas s'y fixer correctement. Si le papier est trop lisse, il peut causer des problème mes d'alimentation ou de qualité d'impression.

Teneur en humidité

La quantité d'humidité dans le papier affecte à la fois la qualité de l'impression et la capacité de l'imprimante à alimenter correctement le papier.

Laissez le papier dans son emballage d'origine jusqu'à ce que vous l'utilisiez. La modification de la teneur en humidité causé e par l'exposition du papier peut dé grader ses performances.

Conservez le papier dans son emballage d'origine dans le même environnement que l'imprimante pendant 24 à 48 heures avant de l'imprimer. Prolongez le délai de plusieurs jours si l'environnement de stockage ou de transport est très diffé rent de celui de l'imprimante. Le papier épais peut également né cessiter une période de conditionnement plus longue.

Direction du grain

Le grain fait ré fé rence à l'alignement des fibres du papier dans une feuille de papier. Le grain est soit long, sur toute la longueur du papier, soit court, sur toute la largeur du papier. Pour le papier de 60-200 g/m2, il est recommandé d'utiliser un papier à grain long.

Teneur en fibres

La plupart des papiers xé rographiques de haute qualité sont fabriqués à partir de bois pulpé traité chimiquement à 100 %. Ce contenu confère au papier un degré é levé de stabilité, ce qui réduit les problème mes d'alimentation en papier et amé liore la qualité Le papier contenant des fibres telles que le coton peut avoir des effets né gatifs sur la manipulation du papier.

2.1.3. Papier inacceptable

Les types de papier suivants ne sont pas recommandés pour l'utilisation de l'imprimante:

• Papier traité chimiquement utilisé pour faire des copies sans papier carbone, également appelé papier autocopiant, papier autocopiant (CCP) ou papier sans carbone requis (NCR).
• Papier pré-imprimé avec des produits chimiques qui peuvent contaminer l'imprimante.
• Papier pré-imprimé qui peut être affecté par la tempé rature dans l'unité de fusion de l'imprimante.
• Papier pré-imprimé qui nécessite une précision de positionnement (l'emplacement précis de l'impression sur la page) supé rieure à ±2,3 mm, comme les formulaires à reconnaissance optique de caractè res (ROC). Dans certains cas, vous pouvez utiliser des applications logicielles pour ajuster le positionnement afin de réussir à imprimer sur ces formulaires.
• Papier couché (papier bond effaçable), papier synthétique, papier thermique.
• Papier à bords rugueux, à surface rugueuse ou fortement texturé e, ou papier bouclé.
• Papier pesant moins de 60 g/m2.
• Formulaires ou documents en plusieurs parties.

2.1.4. Économie de papier

Utilisez ces directives de stockage du papier pour éviter les bourrages et une qualité d'impression iné gale:

- Conservez le papier dans son emballage d'origine dans le même environnement que l'imprimante pendant 24 à 48 heures avant de l'imprimer.

• Prolongez le délai de plusieurs jours si l'environnement de stockage ou de transport est très diffé rent de celui de l'imprimante. Le papier épais peut également né cessiter une période de conditionnement plus longue.
• Pour obtenir les meilleurs résultats, stockez le papier à une température de 21 °C et à un taux d'humidité relative de 40 %.
• La plupart des fabricants d'étiquettes recommandent d'imprimer dans un environnement où la tempé rature est comprise entre 18 et 24 °C et l'humidité relative entre 40 et 60 %.
• Stockez le papier dans des cartons, sur une palette ou une étagère, plutôt que sur le sol.
  • Stockez les colis individuels sur une surface plane.
• Ne stockez rien sur les paquets de papier individuels.
• Ne sortez le papier du carton ou de l'emballage que lorsque vous êtes prêt à le charger dans l'imprimante. Le carton et l'emballage permettent de garder le papier propre, sec et plat.

2.2. Spécifications du papier

Bac d'alimentation automatique	Type de support	Papier ordinaire(70~105g/m2), papier fin(60~70g/m2)
	Format du support	A4, A5, A6, Legal, Letter, JIS-B5, ISO B5, Executive, Folio, Oficio, Statement ,16K,32K, Big 16K, Big 32K, B6, Personnalisation du papier
	Grammage	60~105 g/m2
	Capacité maximale du bac de chargement	250 pages (80 g/m2)
Bac d'alimentation manuelle	Type de support	Papier ordinaire (70~105g/m2), papier fin (60~70g/m2), papier épais (105~200g/m2), film transparent, papier cartonné, papier à étiquette, enveloppe
	Format du support	A4, A5, A6, Legal, Letter, JIS-B5, ISO B5, Executive, Folio, Oficio, Statement ,16K,32K, Big 16K, Big 32K, No.10 Env., Monarch Env, DL Env, C5 Env, C6 Env, ZL, Janpanese Postcard, Yougata4, Younaga3, Nagagata3, Yougata2, Postcard, B6, Personnalisation du papier
	Grammage	60~200 g/m2
	Capacité maximale du bac de chargement	1 pages

Remarque:

• Il est conseillé d'utiliser le papier standard de 80g / m^2 pour cette imprimante.
• Il n'est pas recommandé d'utiliser de manière très fréquente des papiers spéciaux qui peuvent affecter la durée e de vie de l'imprimante.
• Les supports d'impression qui ne respectent pas les conseils fournis dans ce Guide de l'utilisateur peuvent gé né rer des impressions de mauvaise qualité, des bourrages papier fré quents et une usure excessive de l'imprimante.
• Les propriétés telles que le grammage, la composition, la texture et l'humidité sont des facteurs importants qui affectent les performances de l'imprimante et la qualité des résultats.

Veuillez tenir compte des éléments suivants au moment de la sélection du support d'impression:

1. Effet d'impression souhaité : Le support d'impression doit être adapté aux exigences des tâches d'impression.
2. Aspect lisse de la surface: L'aspect lisse du support d'impression peut affecter la netteté de l'impression.
3. Des résultats insatisfaisants peuvent être obtenus avec des supports d'impression respectant les conseils d'utilisation cité s. Cela peut être dû à un fonctionnement incorrect, une tempé rature et une humidité inapproprié es ou à d'autres facteurs é chappant au contrôle le de Pantum. Avant d'acheter des quantité s importantes d'un support d'impression en particulier, assurez-vous que ce dernier respecte les spécifications indiqué es dans ce Guide de l'utilisateur.

2.3. Papier spécial

Cette imprimante prend en charge du papier d'impression spécial. Papiers spéciaux pris en charge: é tiquette, enveloppe, transparent, épais, cartonné, fin.

Remarque: • Lorsque vous utilisez du papier ou un support d'impression spécial, pensez à sélectionner le type et la taille de support correspondants dans les paramè tres d'impression afin d'obtenir des ré sultats optimums.

Veuillez observer les normes suivantes:

Types de support d'impression	Bonnes pratiques	Mauvaises pratiques
Papier à é tiquettes	Utilisez exclusivement des feuilles d'é tiquettes dont le papier doublure n'est pas dé couvert.Les é tiquettes doivent ê tre posé es à plat lors de l'utilisation.Utilisez uniquement les é tiquettes sur des feuilles entiè res.Nous ne garantissons pas que toutes les é tiquettes du commerce respectent ces exigences.	N'utilisez pas du papier à é tiquettes froissé, trouvé ou endommagé.
Enveloppe	Les enveloppes doivent ê tre chargé es uniformément.	Utiliser des enveloppes froissé es, dé chiré es, collé es ou endommagé es.Utiliser des enveloppes avec des trombones, des é lastiques, des fenê tres ou matelassé es.Utilisez des enveloppes avec des autocollants ou d'autres maté riaux synthé tiques.
Film transparent	Utilisez uniquement des films transparents adapté s aux imprimantes laser.	Utiliser des supports d'impression transparents non adapté s aux imprimantes laser.
Papier épais,papier cartonné	Utilisez uniquement du papier épais si celui-ci est compatible avec lesimprimantes laser et si songrammage ré pond auxcaracté ristiques de cette imprimante.	Utiliser du papier dont le grammage estsupé rieur à la spécification du supportrecommandé pour cette imprimanteuniquement si le papier est adapté à cetteimprimante.

2.4. Loading Paper

2.4.1. Chargement du bac de chargement automatique

: Pour é viter tout risque de choc é lectrique, si vous accé dez à la carte contrô leur ou si vous installez du maté riel optionnel ou des dispositifs de mé moire après avoir configuré l'imprimante, é teignez l'imprimante, et dé branchez le cordon d'alimentation de la prise é lectrique avant de continuer. Si vous avez d'autres appareils connectés à l'imprimante, é teignez-les également et dé branchez tous les câbles allant dans l'imprimante.

: Pour réduire le risque d'instabilité de l'équipement, chargez chaque bac séparément.

Gardez tous les autres bacs fermés jusqu'à ce que vous en ayez besoin.

1. Faites glisser le bac de chargement automatique vers l'extérieur de l'imprimante.

Remarque: • Pour éviter les bourrages papier, ne retirez pas le bac lorsque l'imprimante est occupé e.

1. Flé chissez, dé ployez et alignez les bords du papier avant de le charger.

1. Chargez le papier avec la face imprimable vers le haut.

• Pour l'impression recto, chargez le papier avec la face d'impression vers le haut et l'en-tê te vers l'inté rieur du bac.
• Ne glissez pas de papier dans le bac.
• Pour éviter les bourrages papier, assurez-vous que la hauteur de la pile est infé rieure à l'indicateur de remplissage maximal du papier.

1. Ajustez le guide pour qu'il corresponde à la taille du papier chargé.

1. Insé rez le plateau.

2.4.2. Install manual feed tray

1. Ajustez le guide pour qu'il corresponde à la taille du papier chargé.

1. Chargez une feuille de papier avec la face imprimable vers le haut.

Remarque:

• Pour l'impression recto, chargez le papier avec la face imprimable vers le haut e le bord supé rieur entrant d'abord dans l'imprimante.
• Pour un meilleur effet d'impression, il est recommandé d'utiliser du papier neuf et non endommagé.

ABC

1. Faites avancer le papier jusqu'à ce que son bord avant soit tiré vers l'intérieur.

Remarque: • Pour éviter les bourrages papier, ne forcez pas le papier dans le bac manuel.

2.5. Processus d'utilisation de papier et de documents manuscrits

Source	Type	Taille
Dalle	—	A4, A5, A5L, A6, exé cutif, JIS B5, Lettre, disque complet, personnalisé

2.5.1. Numé risation avec une tablette

Étapes d'utilisation:

1. Enlever le couvercle de scanneur.

1. Chargez le document manuscrit face imprimé e vers le bas.

1. Alignez le texte pour qu'il corresponde au format de papier approprié e.

- Si le document manuscrit ne correspond pas à un marqueur de dimension, veuillez aligner le coin supé rieur gauche du document manuscrit avec la flè che. - Assurer qu'il n'y a pas de manuscrit dans ADF. Si le manuscrit est détecté dans ADF, sa priorité sera supé rieure au manuscrit dans la plateforme de manuscrit e verre.

1. Remettre lé gè rement le couvercle de scanneur.

- Posez le papier ou document sur la vitre du scanneur une fois que la colle, encreu ou correcteur liquide sont complètement secs.

- Pour le papier avec la rayure rugueux, avec gravure, l'huile et très lisse, l'effet d'impression n'est pas très bon.

- Vérifiez qu'il n'y a pas de poussières ni d'autres résidus sur le papier.

- Le papier doit être conservé à plat à l'abri de la chaleur et de l'humidité.

- En cas d'utiliser la dalle pour scanner, veuillez ne pas ouvrir le couvercle de scanneer afin d'é viter d'affecter la qualité de dessin.

2.6. Zone non imprimable et zone de non numé risable

La zone non imprimable et la zone non numé risable sont grisé es.

3. Installation et dé installation de pilote

3.1. Comment installer le pilote d'imprimante Windows

Le logiciel d'installation du pilote Windows offre deux mé thodes d'installation: installation en un clic et installation manuelle. Nous vous recommandons l'installation en un clic, celle-ci peut vous aider à installer le pilote automatiquement, plus rapidement et plus confortablement.

Remarque: • L'interface d'installation de pilote est différente dû au modèle et la fonction, la figure est seulement pour la ré fé rence.

3.1.1. Installation en un clic

L'installation en un clic offre trois méthodes d'installation: connecter l'imprimante par câ ble USB, connecter l'imprimante par ré seau filaire et connecter l'imprimante par ré seau sans fil. Vous pouvez en choisir une en fonction de vos habitudes.

1. Connectez l'imprimante à l'ordinateur à l'aide d'un câ ble USB, mettez l'imprimante et le l'ordinateur en marche.
2. Insé rez le CD d'installation fourni dans le lecteur CD-ROM de l'ordinateur:
3. Système Windows XP: exécuter automatiquement la procédure d'installation.
4. Système Windows 7 / Vista / Server 2008: faites apparaître l'interface "lecture automatique", cliquez sur "Autorun.exe" afin d'exé cuter la procé dure d'installation.
5. Système Windows 8: une fois la fenêtre « Pilote DVD RW » affichée dans le coin supérieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.
6. Système Windows 10: une fois la fenêtre « Pilote DVD RW » affichée dans le coin inférieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

Remarque: • Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exé cuter la procé dure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Gé né rales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin infé rieur droit de l'interface pour accé der à l'interface d'installation du pilote.
2. Cliquez sur le bouton "Installation d'un seul clic" dans la méthode I et entrez dans la procédure d'installation. Celle-ci peut demander du temps, et la durée e dépend de la configuration de votre ordinateur; veuillez attendre patiemment.

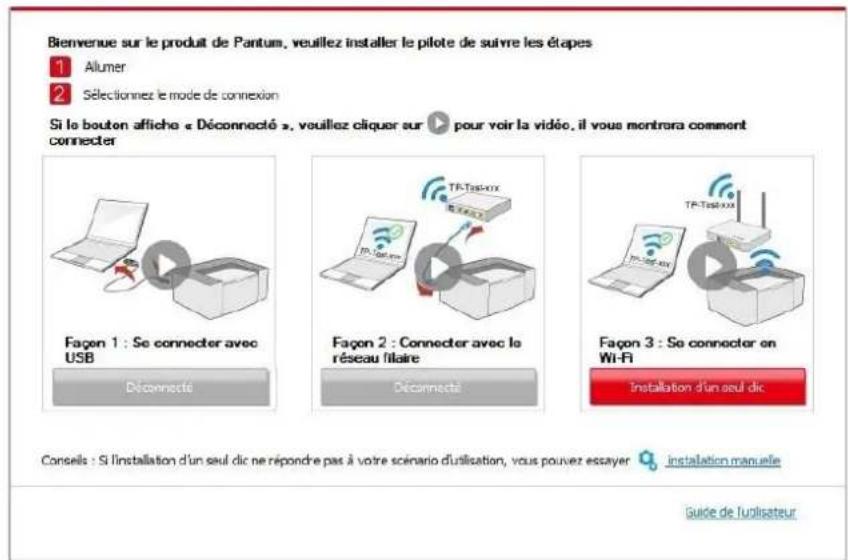

Bienvenue sur le produit de Pantum, veuillez installer le pilote de suivre les étapes 1 Allumer 2 Sélectionnez le mode de connexion Si le bouten affiche « Déconnecté », veuillez cliquer sur pour voir la vidéo, il vous montrera comment connecter Fagon 1 : Se connecter avec USB Installation d'un seul dic Fagon 2 : Connecter avec le réseau filaire Déconnecté Fagon 3 : Se connecter en Wi-Fi Decomnecité Conseils : Si l'installation d'un seul dic ne répondre pas à votre scénario d'utilisation, vous pouvez essayer Installation manuelle Guide de l'unlisateur

Conseils : L'installation du pilote logiciel va prendre un moment. Veuillez patienter. N'éteignez pas votre ordinateur ou n'exécutez aucune opération ou pourrait affecter l'installation.

1. Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

3.1.1.2. Mé thode II: connecter l'imprimante par ré seau filaire

1. Ouvrez l'alimentation d'imprimante et de l'ordinateur.
2. Connectez l'ordinateur au ré seau câ blé.
3. Connectez le fil de ré seau au port de ré seau d'imprimante, assurez que l'imprimante soit connecté au ré seau de l'ordinateur (voir le chapitre 4 pour la configuration de ré seau).
4. Insé rez le CD d'installation fourni dans le lecteur CD-ROM de l'ordinateur:
5. Système Windows XP: exé cuter automatiquement la procé dure d'installation.
6. Système Windows 7 / Vista / Server 2008: faîtes apparaître l'interface "lecture automatique", cliquez sur "Autorun.exe" afin d'exécuter la procédure d'installation.
7. Système Windows 8: une fois la fenêtre « Pilote DVD RW » affichée dans le coin supérieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.
8. Système Windows 10: une fois la fenêtre « Pilote DVD RW » affichée dans le coin inférieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

Remarque: • Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exé cuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Gé né rales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin infé rieur droit de l'interface pour accé der à l'interface d'installation du pilote.

2. Veuillez cliquer sur le bouton "Installation d'un seul clic" dans la méthode II et installez le logiciel pilote.

Remarque: • Vous pouvez placer le curseur de votre souris sur le bouton "Installation d'un seul clic" pour vérifier l'information contextuelle afin de confirmer, à l'aide de l'adresse IP, que l'imprimante actuelle est bien celle que vous cherchez à installe avant de cliquer sur le bouton. • Vous pouvez vérifier l'adresse IP de l'imprimante via la "Page de configuration réseau" (veuillez consulter le chapitre 11.6 pour savoir comment imprimer).

- Cliquez sur le bouton "Installation d'un seul clic" pour entrer dans la procédure d'installation si votre logiciel n'a trouvé qu'une seule imprimante. Le processus peut demander du temps, et la durée e dépend de la configuration de votre ordinateur. Veuillez attendre patiemment.

Bienvenue sur le produit de l'antum, veuillez installer le pilote de suivre les étapes 1 Alumer 2 Sélectionnez le mode de connexion Si le bouton affiche « Déconnecté », veuillez cliquer sur pour voir la vidéo, il vous montrera comment connecter Façon 1 : Se connecter avec USB Déconnecté Façon 2 : Connecter avec le réseau filaire Installation d'un seul dic Façon 3 : Se connecter en Wi-Fi Déconnecté Conseils : Si l'installation d'un seul dic ne répondre pas à votre scénario d'utilisation, vous pouvez essayer Installation manuels Guide de l'utilisateur

Conseils : L'installation du pilote logiciel va prendre un moment. Veuillez patienter. N'éteignez pas votre ordinateur ou n'exécutez aucune opération ou pourrait affecter l'installation.

- Si votre logiciel a trouvé plusieurs imprimantes, cliquez sur le bouton "Installation d'un seul clic", l'interface de liste des imprimantes apparaî tra alors. Veuillez sélectionner l'imprimante dé siré e en fonction de l'adresse IP ou de l'adresse hô te du ré seau filaire de votre imprimante.

Bienvenue sur le produit de l'antum, veuillez installer le pilote de suivre les étapes 1 Alumer 2 Sélectionnez le mode de connexion Si le bouton affiche « Déconnecté », veuillez cliquer sur pour voir la vidéo, il vous montrera comment connecter Fagon 1 : Se connecter avec USB Déconnecté Fagon 2 : Connecter avec le réseau filaire Installation d'un seul dic Façon 3 : Se connecter en Wi-Fi Déconnecté Conseils : Si l'installation d'un seul dic ne répondre pas à votre scénario d'utilisation, vous pouvez essayer Installation manuele Guide de l'utilisateur

S'il vous plaît sélectionnez l'imprimante que vous souhaitez installer ○ Configurer et installer une connexion Wi-Fi via le port Nom de l'imprimante Port Imprimante réseau filaire Nom de l'imprimante Adresse IP Nom d'hôte X X X Series PCL6 0001 10.10.148.121 X X X -02D32B X X X Series PCL6 0002 10.10.148.110 X X X -01672C ✓ Installer l'imprimante à partir de la liste avec un nom d'hôte ? Actualiser Conseils : Si votre imprimante n'est pas dans la liste, si vous plaît vérifier l'état de l'imprimante réseau et voir si elle est dans le même réseau que le PC actuel Retour OK

Remarque:

- Si l'imprimante désirée n'apparaît pas dans la liste, veuillez cliquer sur le bouton "Actualiser" afin de relancer la recherche. Si elle n'est pas retrouvé e veuillez vé rifier que l'imprimante et l'ordinateur sont sur le même réseau (Veuillez voir le chapitre 5.3 pour savoir comment vé rifier). - Lorsque l'adresse IP change sous le pilote de l'imprimante installée avec une identification hô te, vous pouvez également imprimer directement sans ré installer le pilote. Si vous devez installer le pilote d'imprimante avec l'identification hô te, veuillez vé rifier l'option "Installer l'imprimante dans la liste avec l'identification hô te".

1. Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

3.1.1.3. Mé thode III : connecter l'imprimante par ré seau sans fil

Lors de l'installation du logiciel de l'imprimante, veuillez vérifier que l'imprimante est connecté e au réseau sans fil. Si elle est déconnectée, veuillez l'installer en vous référant au chapitre 3.1.1.3.1. Si elle est connectée, veuillez l'installer en vous référant au chapitre 3.1.1.3.2

Remarque: • Vous pouvez imprimer la "Page de configuration réseau" pour confirmer le statut de connexion de l'imprimante au ré seau afin de savoir si l'imprimante est connecté e au ré seau (Veuillez consulter le chapitre 11.6 pour savoir comment imprimer).

3.1.1.3.1. L'imprimante n'est pas connecté e au réseau sans fil

3.1.1.3.1.1. Configurer le ré seau sans fil par câ ble USB et installer le pilote

Etant donné que certains ordinateurs ne sont pas dotés de la fonction réseau sans fil, cette section est subdivisé en deux parties, "Connector l'ordinateur au routeur via Wi-Fi" et "Connector l'ordinateur au routeur via connection filaire" pour dé buter la procé dure d'installation.

I. Connecter l'ordinateur au routeur via Wi-Fi

1. L'ordinateur est déjà connecté au routeur via Wi-Fi.
2. Connectez l'imprimante à l'ordinateur via câ ble USB, ensuite mettez l'imprimante en marche.
3. Insé rez le CD d'installation fourni dans le lecteur CD-ROM de l'ordinateur:
4. Système Windows XP: exécuter automatiquement la procédure d'installation.
5. Système Windows 7 / Vista / Server 2008: faites apparaître l'interface "lecture automatique", cliquez sur "Autorun.exe" afin d'exécuter la procédure d'installation.
6. Système Windows 8: une fois la fenêtre « Pilote DVD RW » affichée dans le coin supérieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.
7. Système Windows 10: une fois la fenêtre « Pilote DVD RW » affichée dans le coin inférieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

Remarque: • Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exé cuter la procé dure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Gé né rales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin infé rieur droit de l'interface pour accé der à l'interface d'installation du pilote.

2. Cliquez sur le bouton "Installation d'un seul clic" dans la méthode III afin d'installer le logiciel pilote.

Remarque:

• Vous pouvez placer le curseur de votre souris sur le bouton "Installation d'un seul clic" pour vérifier l'information contextuelle afin de confirmer, à l'aide de l'adresse IP, que l'imprimante actuelle est bien celle que vous cherchez à installer, avant de cliquer sur le bouton.
• Vous pouvez vérifier l'adresse IP de l'imprimante via la "Page de configuration réseau" (veuillez consulter le chapitre 11.6 pour savoir comment imprimer).

- Cliquez sur le bouton "Installation d'un seul clic" si votre logiciel a trouvé une seule imprimante, et dé buter la procé dure d'installation pour terminer la configuration automatique du ré seau et l'installation du pilote.

Bienvenue sur le produit de Pantum, veuillez installer le pilote de suivre les étapes 1 Allumer 2 Sélectionnez le mode de connexion Si le bouton affiche « Déconnecté », veuillez cliquer sur pour voir la vidéo, il vous montrera comment connector Fagon 1 : Se connecter avec USB Installation d'un seul dic Fagon 2 : Connecter avec le réseau filaire Déconnecté Fagon 3 : Se connecter en Wi-Fi Installation d'un seul dic Conseils : Si l'installation d'un seul dic ne répondre pas à votre scénario d'utilisation, vous pouvez essayer installation manuelle Guide de l'ublisateur

Conseils : L'installation du pilote logiciel va prendre un moment. Veuillez patienter. N'éteignez pas votre ordinateur ou n'exécutez aucune opération qui pourrait affecter l'installation.

- Si votre logiciel a trouvé plusieurs imprimantes, cliquez sur le bouton "Installation d'un seul clic", l'interface de liste des imprimantes s'affichera alors. Veuillez choisir "Configurer et installer une connexion Wi-Fi via le port" et sélectionner l'imprimante USB, cliquez sur le bouton "Confirmer" et entrez dans le processus d'installation pour terminer la configuration ré seau automatique et l'installation du pilote.

Bienvenue sur le produit de Pantum, veuillez installer le pilote de suivre les étapes 1 Allumer 2 Sélectionnez le mode de connexion Si le bouton affiche « Déconnecté », veuillez cliquer sur pour voir la vidéo, il vous montrara comment connecter Fagon 1 : Se connecter avec USB Installation d'un seul dic Fagon 2 : Connecter avec le réseau filaire Déconnecté Fagon 3 : Se connecter en Wi-Fi Installation d'un seul dic Conseils : Si l'installation d'un seul dic ne répondre pas à votre scénario d'utilisation, vous pouvez essayer installation manuelle Guide de l'ulisateur

S'il vous plaît sélectionnez l'imprimante que vous souhaitez installer ● Configurer et installer une connexion Wi-Fi via le port Nom de l'imprimante Port ✓ x x x Series USB001 ○ Imprimante réseau sans fil Nom de l'imprimante Adresse IP Nom d'hôte ✓ x x x Series PCL6 0001 10.10.148.150 x x x -02D22B ✓ Installer: l'imprimante à partir de la liste avec un nom d'hôte ? Actualiser Conseils : Si votre imprimante n'est pas dans la liste, si vous plaît vérifier l'état de l'imprimante réseau et voir si elle est dans le même réseau que le PC actuel Retour OK

Remarque:

- Lorsque l'adresse IP change sous le pilote de l'imprimante installée avec une identification hô te, vous pouvez également imprimer directement sans ré installer le pilote. Si vous devez installer le pilote d'imprimante avec l'identification hô te, veuillez vérifier l'option "Installer l'imprimante dans la liste avec l'identification hô te".

1. Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

II. Connecter l'ordinateur au routeur par câ ble filaire

1. Connecter l'ordinateur au routeur par câ ble filaire.
2. Connectez l'imprimante à l'ordinateur via câ ble USB, ensuite mettez l'imprimante en marche.
3. Insé rez le CD d'installation fourni dans le lecteur CD-ROM de l'ordinateur:
4. Système Windows XP: exé cuter automatiquement la procé dure d'installation.
5. Système Windows 7 / Vista / Server 2008: faîtes apparaître l'interface "lecture automatique", cliquez sur "Autorun.exe" afin d'exécuter la procédure d'installation.
6. Système Windows 8: une fois la fenêtre « Pilote DVD RW » affichée dans le coin supérieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.
7. Système Windows 10: une fois la fenêtre « Pilote DVD RW » affichée dans le coin inférieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

Remarque: • Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exé cuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Gé né rales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin infé rieur droit de l'interface pour accé der à l'interface d'installation du pilote.

2. Cliquez sur le bouton "Installation d'un seul clic" dans la méthode III afin d'installer le logiciel pilote.

Remarque: • Vous pouvez placer le curseur de votre souris sur le bouton "Installation d'un seul clic" pour vérifier l'information contextuelle afin de confirmer, à l'aide de l'adresse IP, que l'imprimante actuelle est bien celle que vous cherchez à installe avant de cliquer sur le bouton. • Vous pouvez vérifier l'adresse IP de l'imprimante via la "Page de configuration réseau" (veuillez consulter le chapitre 11.6 pour savoir comment imprimer).

- Cliquez sur le bouton d'Installation d'un seul clic" si votre logiciel n'a trouvé qu'une imprimante. Lorsqu'une interface de configuration de ré seau sans fil apparaît, entrez le SSID et le mot de passe dont vous avez besoin, puis cliquez sur le bouton "Confirmer" pour entrer dans le processus d'installation. Le pocessus peut demander du temps, et la durée e dépend de la configuration de votre ordinateur; veuillez attendre patiemment.

Bienvenue sur le produit de Pantum, veuillez installer le pilote de suivre les étapes 1 Allumer 2 Sélectionnez le mode de connexion Si le bouton affiche « Déconnecté », veuillez cliquer sur pour voir la vidéo, il vous montrara comment connecter Fagon 1 : Se connecter avec USB Installation d'un seul dic Fagon 2 : Connecter avec le réseau filaire Déconnecte Fagon 3 : Se connecter en Wi-Fi Installation d'un seul dic Conseils : Si l'installation d'un seul dic ne répondre pas à votre scénario d'utilisation, vous pouvez essayer installation manuelle Guide de l'olisateur

1. Veuillez cliquer sur « Imprimer la page réseau sans fil d'informations » pour obtenir la méthode de nom et de cryptage du réseau. Veuillez sauter cette étape si vous connaissez déjà la méthode de nom et de cryptage du réseau. Impression de la page d'information de réseau sans fil 2. Veuillez entrer mot de passe et nom d'utilisateur de réseau sans fil. Nom du réseau (SSID): Test-AP2 Méthode de chiffrement : WPA/MPA2 Mot de passe: ************ Afficher le mot de passe Retour OK

- Si votre logiciel a trouvé plus d'une imprimante, il affichea l'interface de liste des imprimantes. Vous devez configurer l'imprimante actuelle qui est connecté e par câ ble USB au ré seau sans fil et installer le pilote. Veuillez sé lectionner l'interface de liste des imprimantes "Configurer et installer une connexion Wi-Fi via le port" et vé rifier les optins d'imprimante USB. Après avoir cliqué sur le bouton "Confirmer", il affichera la configuration de ré seau sans fil. Entrez le SSID sans fil et le mot de passe dont vous avez besoin, puis cliquez sur le bouton "Confirmer" afin d'accé der au pocessus d'installation. La procé dure peut demander du temps, et la durée é dé pend de la configuration de votre ordinateur. Veuillez attendre patiemment.

Bienvenue sur le produit de Pantum, veuillez installer le pilote de suivre les étapes 1 Altumer 2 Sélectionnez le mode de connexion Si le bouten affiche « Déconnecté », veuillez cliquer sur pour voir la vidéo, il vous montrara comment connecter Fagon 1 : Se connecter avec USB Installation d'un seul dic Fagon 2 : Connecter avec le réseau filaire Déconnecté Fagon 3 : Se connecter en Wi-Fi Installation d'un seul dic Conseils : Si l'installation d'un seul dic ne répondre pas à votre scénario d'utilisation, vous pouvez essayer Installation manuelle Guide de fuplisateur

S'il vous plaît sélectionnez l'imprimante que vous souhaitez installer ● Configurer et installer une connexion Wi-Fi via le port Nom de l'imprimante Port ✓ x x x Series USB001 Imprimante réseau sans fil Nom de l'imprimante Adresse IP Nom d'hôte ✓ x x x Series PCL6 0001 10.10.149.150 x x x x -02D 22B Installer l'imprimante à partir de la liste avec un nom d'hôte ? Conseils : Si votre imprimante n'est pas dans la liste, si vous plaît vérifier l'état de l'imprimante réseau et voir si elle est dens le même réseau que le PC actuel Retour OK

1. Veuillez cliquer sur « Imprimer la page réseau sans fil d'informations » pour obtenir la méthode de nom et de cryptage du réseau. Veuillez sauter cette étape si vous connaissez déjà la méthode de nom et de cryptage du réseau. Impression de la page d'information de réseau sans fil 2. Veuillez entrer mot de passe et nom d'utilisateur de réseau sans fil. Nom du réseau (SSID): Test-AF2 Méthode de chiffrement : WPA/WPA2 Mot de passe: ********** Afficher le mot de passe Retour OK

Remarque:

- Lorsque l'adresse IP change sous le pilote de l'imprimante installée avec une identification hô te, vous pouvez également imprimer directement sans ré installer le pilote. Si vous devez installer le pilote d'imprimante avec l'identification hô te, veuillez vé rifier l'option "Installer l'imprimante dans la liste avec l'identification hô te".

1. Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

3.1.1.3.1.2. Connecter l'ordinateur à l'imprimante par Wi-Fi direct et installer le pilote

Connector l'ordinateur à l'imprimante par connexion Wi-Fi directe. Ceci est applicable au réseau sans fil sans mode d'infrastructure, mais nécessite quand mê me un scé nario d'utilisation temporaire de l'imprimante par réseau sans fil. Vous pouvez connecter directement l'ordinateur équipé de la fonction sans fil à l'imprimante afin de ré aliser la fonction d'impression.

1. Ouvrez l'alimentation d'imprimante et de l'ordinateur.
2. L'ordinateur connecte le réseau Wi-Fi Direct d'imprimante (voir le chapitre 5.2.2 pour la configuration).
3. Insé rez le CD d'installation fourni dans le lecteur CD-ROM de l'ordinateur:
4. Système Windows XP: exécuter automatiquement la procédure d'installation.
5. Système Windows 7 / Vista / Server 2008: faites apparaître l'interface "lecture automatique", cliquez sur "Autorun.exe" afin d'exécuter la procédure d'installation.
6. Système Windows 8: une fois la fenêtre « Pilote DVD RW » affichée dans le coin supérieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

- Système Windows 10: une fois la fenêtre « Pilote DVD RW » affichée dans le coin inférieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

Remarque:

- Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exé cuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Gé né rales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin infé rieur droit de l'interface pour accé der à l'interface d'installation du pilote.
2. Cliquez sur le bouton "Installation d'un seul clic" dans la méthode trois et entrez dans le processus d'installation. Le processus peut demander du temps, et la durée é dépend de la configuration de votre ordinateur; veuillez attentre patiemment.

Bienvenue sur le produit de Pantum, veuillez installer le pilote de suivre les étapes 1 Allmer 2 Sélectionnez le mode de connexion Si le bouton affiche « Déconnecté », vouillez cliquer sur pour voir la vidéo, il vous montrara comment connecter Fagon 1 : Se connecter avec USB Décogneté Fagon 2 : Connecter avec le réseau filaire Décogneté Fagon 3 : Se connecter en Wi-Fi Installation d'un seul dic Conseils : Si l'installation d'un seul dic ne répondre pas à votre scénario d'utilisation, vous pouvez essayer installation manuelle Guide de l'utilisateur

Conscils : L'installation du piote logiciel va prendre un moment. Veuillez patienter. N'éteignez pas votre ordinateur ou n'exécutez aucune opération qui pourrait affecter l'installation.

1. Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

3.1.1.3.2. L'imprimante est déjà connectée au ré seau sans fil

1. L'imprimante est déjà connecté e au réseau sans fil, vous pouvez imprimer la "Page de configuration réseau" afin de verifier (Consultez le chapitre 11.6 pour savoir comment imprimer)
2. Connecter l'ordinateur au ré seau de l'imprimante.

3. Insé rez le CD d'installation fourni dans le lecteur CD-ROM de l'ordinateur:

4. Système Windows XP: exécuter automatiquement la procédure d'installation.

5. Système Windows 7 / Vista / Server 2008: faîtes apparaître l'interface "lecture automatique", cliquez sur "Autorun.exe" afin d'exécuter la procédure d'installation.

- Système Windows 8: une fois la fenêtre « Pilote DVD RW » affichée dans le coin supérieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

- Système Windows 10: une fois la fenêtre « Pilote DVD RW » affichée dans le coin inférieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

Remarque: • Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exé cuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Gé né rales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin infé rieur droit de l'interface pour accé der à l'interface d'installation du pilote.

2. Cliquez sur le bouton "Installation d'un seul clic" dans la méthode III afin d'installer le logiciel pilote.

Remarque: • Vous pouvez placer le curseur de votre souris sur le bouton "Installation d'un seul clic" pour vérifier l'information contextuelle afin de confirmer, à l'aide de l'adresse IP, que l'imprimante actuelle est bien celle que vous cherchez à installe avant de cliquer sur le bouton. • Vous pouvez vérifier l'adresse IP de l'imprimante via la "Page de configuration ré seau" (veuillez consulter le chapitre 11.6 pour savoir comment imprimer).

- Cliquez sur le bouton "Installation d'un seul clic" pour entrer dans la procédure d'installation si votre logiciel n'a trouvé qu'une seule imprimante. Le processus peut demander du temps, et la durée e dépend de la configuration de votre ordinateur. Veuillez attendre patiemment.

Bienvenue sur le produit de Pantum, veuillez installer le pilote de suivre les étapes 1 Allumer 2 Sélectionnez le mode de connexion Si le bouton affiche « Déconnecté », veuillez cliquer sur pour voir la vidéo, il vous montrera comment connecter Fagon 1 : Se connecter avec USB Déconnecté Fagon 2 : Connecter avec la réseau filaire Déconnecté Fagon 3 : Se connecter en Wi-Fi Installation d'un seul dic Conseils : Si l'installation d'un seul dic ne répondre pas à votre scénario d'utilisation, vous pouvez essayer installation manuelle Guide de l'utilisateur

Conseils : L'installation du pilote logiciel va prendre un moment. Veuillez patienter. N'éteignez pas votre ordinateur ou n'exécutez aucune opération cui pourrait affecter l'installation.

- Si le logiciel a trouvé plusieurs imprimantes, l'interface de liste d'imprimantes apparaîtra. Veuillez sé lectionner l'imprimante dé siré e en fonction de l'adesse IP ou de l'identification hô te du ré seau filaire de votre imprimante.

Bienvenue sur le produit de Pantum, veuillez installer le pilote de suivre les étapes 1 Allumer 2 Sélectionnez le mode de connexion Si le bouton affiche « Déconnecté », veuillez cliquer sur pour voir la vidéo, il vous montrara comment connecter Fagon 1 : Se connecter avec USB Déconnecté Fagon 2 : Connecter avec la réseau filaire Déconnecté Fagon 3 : Se connecter en Wi-Fi Installation d'un seul dic. Conseils : Si l'installation d'un seul dic ne répondre pas à votre scénario d'utilisation, vous pouvez essayer installation manuelle Guide de l'utilisateur

S'il vous plaît sélectionnez l'imprimante que vous souhaitez installer Configureur et installer une connexion Wi-Fi via le port Nom de l'imprimante Port Imprimante réseau sans fi Nom de l'imprimante Adresse IP Nom d'hôte ✓ X X X Series PCL6 0001 10.10.148.117 X X X -C6EB10 ☐ X X X Series PCL6 0002 10.10.148.128 X X X -22F85D ✓ Installer l'imprimante à partir de la liste avec un nom d'hôte ? Actualiser Consels : Si votre mormante n'est pas dans la liste, si vous plaît vérifier l'état de l'imprimante réseau et voir si elle est dans le même réseau que la PC actuel Retour OK

Remarque:

- Si l'imprimante désirée n'apparaît pas dans la liste, veuillez cliquer sur le bouton "Actualiser" afin de relancer la recherche. Si elle n'est pas retrouvé e veuillez vé rifier que l'imprimante et l'ordinateur sont sur le même reseau (Veuillez voir le chapitre 5.3 pour savoir comment vé rifier).

- Lorsque l'adresse IP change sous le pilote de l'imprimante installée avec une identification hô te, vous pouvez également imprimer directement sans ré installer le pilote. Si vous devez installer le pilote d'imprimante avec l'identification hô te, veuillez vé rifier l'option "Installer l'imprimante dans la liste avec l'identification hô te".

1. Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

3.1.2. Installation manuelle

- Avant d'installer la pilote, vous devez connaître le modèle d'imprimante, veuillez imprimer la page d'information d'imprimante et consulter le nom du produit pour connaître le modèle d'imprimante (comment imprimer, veuillez référencer au chapitre 11.6).

3.1.2.1. Installer en mode de connexion USB

1. Connectez l'imprimante à l'ordinateur à l'aide d'un câ ble USB, mettez l'imprimante et le l'ordinateur en marche.
2. Insé rez le CD d'installation fourni dans le lecteur CD-ROM de l'ordinateur:
3. Système Windows XP: exécuter automatiquement la procédure d'installation.
4. Système Windows 7 / Vista / Server 2008: faites apparaître l'interface "lecture automatique", cliquez sur "Autorun.exe" afin d'exécuter la procédure d'installation.
5. Système Windows 8: une fois la fenêtre « Pilote DVD RW » affichée dans le coin supérieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.
6. Système Windows 10: une fois la fenêtre « Pilote DVD RW » affichée dans le coin inférieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

Remarque: • Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exé cuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Gé né rales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin infé rieur droit de l'interface pour accé der à l'interface d'installation du pilote.
2. Cliquez sur "installation manuelle" au bas de l'interface d'installation et entrez dans l'interface d'installation manuelle.

3. Veuillez sé lectionner la langue d'installation et le modèle le d'imprimante.

4. Choisissez "Connexion USB" et cliquez sur "Installer".

Langue d'installation : Français Sélection imprim.: X X X Series Mode d'installation: Connexion USB Utilisez l'interface USB pour le contact de l'imprimante avec l'ordinateur Connexion de réseau câblé Contacter l'imprimente avec l'ordinateur en utilisant la ligne d'internet Connexion réseau sans fil L'utilisation d'un réseau sans fil pour connecter l'imprimante à l'ordinateur, l'imprimante peut être configurée manuellement acceder au réseau sans fil Retour à un dic installation Instaler

1. Le logiciel installe automatiquement le pilote; le processus d'installation peut demander du temps. La durée e dépend de la configuration de votre ordinateur, veuillez attendre patiemment.
2. Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

3.1.2.2. Installer par le mode de connexion de ré seau câ blé

1. Ouvrez l'alimentation d'imprimante et de l'ordinateur.
2. Connectez l'ordinateur au ré seau câ blé.
3. Connectez le fil de réseau au port de réseau d'imprimante, assurez que l'imprimante soit connecté au réseau de l'ordinateur (voir le chapitre 4 pour la configuration de réseau).

4. Insé rez le CD d'installation fourni dans le lecteur CD-ROM de l'ordinateur:

5. Système Windows XP: exécuter automatiquement la procédure d'installation.

6. Système Windows 7 / Vista / Server 2008: faîtes apparaître l'interface "lecture automatique", cliquez sur "Autorun.exe" afin d'exécuter la procédure d'installation.
7. Système Windows 8: une fois la fenêtre « Pilote DVD RW » affichée dans le coin supérieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

- Système Windows 10: une fois la fenêtre « Pilote DVD RW » affichée dans le coin inférieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

Remarque: • Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exé cuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Gé né rales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin infé rieur droit de l'interface pour accé der à l'interface d'installation du pilote.
2. Cliquez sur "installation manuelle" au bas de l'interface d'installation et entrez dans l'interface d'installation manuelle.
3. Veuillez sé lectionner la langue d'installation et le modèle le d'imprimante.
4. Choisissez "Connexion de ré seau câ blé" et cliquez sur "Installer".

Langue d'installation : Français Sélection imprim.: X X X Series Mode d'installations: Connexion USB Utilisez l'interface USB pour le contact de l'imprimante avec l'ordinateur Connexion de réseau câblé Contacter l'imprimente avec l'ordinateur en utilisant la ligne d'internet Connexion réseau sans fil L'utilisation d'un réseau sans fil pour connecter l'imprimante à l'ordinateur, l'imprimante peut être configurée manuellement accéder au réseau sans fil Retour à un dic installation Installer

1. Le logiciel d'installation recherchera automatiquement l'imprimante, ce processus peut demander du temps.

2. Après la recherche, sélectionnez l'imprimante à connecter, puis cliquez sur 'Suivant'.

Imprimante détectée Nom de l'imprimante Adresse IP Nom d'hôte ✓ X X X Series PCL6 0001 10.10.148.125 X X X -04B2E5 ✓ Installer l'imprimante à partir de la liste avec un nom d'hôte Actualiser ✓ Ajouter une adresse IP ou un nom d'hôte manuellement Précédent Suivant Quitter

Remarque:

• Si la liste d'imprimante recherchée n'a pas d'imprimante à connecter, veuillez cliquer sur 'Actualiser' pour recommencer la recherche.
• Lorsque l'adresse IP change sous le pilote de l'imprimante installée avec une identification hô te, vous pouvez également imprimer directement sans ré installer le pilote. Si vous devez installer le pilote d'imprimante avec l'identification hô te, veuillez vé rifier l'option "Installer l'imprimante dans la liste avec l'identification hô te".

• En cas d'ajout manuel d'adresse IP ou de nom de l'unité principale, vous devez connaî tre l'adresse IP d'imprimante ou le nom de l'unité principale. Si vous ne connaissez pas, veuillez imprimer la 'Pg conf ré s' pour consulter 'Adresse IP' et le 'Nom d'hô te'. (voir le chapitre 11.6).

• Le logiciel installe automatiquement le pilote; le processus d'installation peut demander du temps. La durée e dépend de la configuration de votre ordinateur, veuillez attendre patiemment.

• Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

3.1.2.3. Installer par le mode de connexion de ré seau sans fil

Le type de connexion de réseau sans fil est divisé en mode de structure de base et le mode Wi-Fi Direct (voir le chapitre 5 pour le dé tail).

3.1.2.3.1. Installer le mode de structure de base

1. Connectez l'ordinateur au point de connexion (routeur sans fil).

2. Connectez l'imprimante à l'ordinateur via câ ble USB, ensuite mettez l'imprimante en marche.

3. Insé rez le CD d'installation fourni dans le lecteur CD-ROM de l'ordinateur:

4. Système Windows XP: exécuter automatiquement la procédure d'installation.

5. Système Windows 7 / Vista / Server 2008: faîtes apparaître l'interface "lecture automatique", cliquez sur "Autorun.exe" afin d'exécuter la procédure d'installation.
6. Système Windows 8: une fois la fenêtre « Pilote DVD RW » affichée dans le coin supérieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.
7. Système Windows 10: une fois la fenêtre « Pilote DVD RW » affichée dans le coin inférieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

Remarque:

- Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exé cuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Gé né rales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin infé rieur droit de l'interface pour accé der à l'interface d'installation du pilote.
2. Cliquez sur "installation manuelle" au bas de l'interface d'installation et entrez dans l'interface d'installation manuelle.
3. Veuillez sé lectionner la langue d'installation et le modèle le d'imprimante.
4. Choisissez "Connexion ré seau sans fil" et cliquez sur "Installer".

Langue d'installation : Français Sélection imprim. : X.X.X Series Mode d'installation: Connexion USB Utilisez l'interface USB pour le contact de l'imprimante avec l'ordinateur Connexion de réseau câblé Contacter l'imprimente avec l'ordinateur en utilisant la ligne d'internet Connexion réseau sans fil L'utilisation d'un réseau sans fil pour connecter l'imprimante à l'ordinateur, l'imprimante peut être configurée manuellement accéder au réseau sans fil Retour à un dic installation Instaler:

1. Sé lectionnez 'Oui, je veux configurer le ré seau sans fil de l'imprimante' dans la fenê tre de configuration sans fil sortie, configurez l'imprimante dans le ré seau sans fil selon l'indication (voir le chapitre 5.1.1 pour la configuration).

Le programme d'installation à cette étape en fonction de votre choix, décider de configurer l'imprimante réseau sans fil. • Si vous devez configurer ou modifier l'imprimante réseau sans fil, sélectionnez l'imprimante connectée à l'USB ° Oui °. • Si vous ne configuez pas l'imprimante réseau sans fil, sélectionnez "Non °. ○ Oui, je veux configurer le réseau sans fil de l'imprimante. ○ Non, l'imprimante a été connectée ou réseau sans fil. Précédent Suivant Quitier

1. Après que le réseau sans fil a été configuré avec succès, le logiciel d'installation recherchera automatiquement l'imprimante; ce processus peut demander du temps.
2. Sé lectionnez l'imprimante à connecter, puis cliquez sur 'Suivant'.

Imprimante détectée Nom de l'imprimante Adresse IP Nom d'hôte ✓ X X X Series PCL6 0001 10.10.1-08.125 X X X -04D3E5 ✓ Installer l'imprimante à partir de la liste avec un nom d'hôte Actualiser ○ Ajouter une adresse IP ou un nom d'hôte manuellement Précédent Suivant Quitter

Remarque:

• Si la liste d'imprimante recherchée n'a pas d'imprimante à connecter, veuillez cliquer sur 'Actualiser' pour recommencer la recherche.
• Lorsque l'adresse IP change sous le pilote de l'imprimante installé e avec une identification hô te, vous pouvez également imprimer directement sans ré installer le pilote. Si vous devez installer le pilote d'imprimante avec l'identification hô te, veuillez vé rifier l'option "Installer l'imprimante dans la liste avec l'identification hô te".

• En cas d'ajout manuel d'adresse IP ou de nom de l'unité principale, vous devez connaî tre l'adresse IP d'imprimante ou le nom de l'unité principale. Si vous ne connaissez pas, veuillez imprimer la 'Pg conf ré s' pour consulter 'Adresse IP' et le 'Nom d'hô te'. (voir le chapitre 11.6).

• Le logiciel installe automatiquement le pilote; le processus d'installation peut demander du temps. La durée e dépend de la configuration de votre ordinateur, veuillez attendre patiemment.

• Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

3.1.2.3.2. Installation de mode Wi-Fi Direct

1. Ouvrez l'alimentation d'imprimante et de l'ordinateur.
2. L'ordinateur connecte le réseau Wi-Fi Direct d'imprimante (voir le chapitre 5.2.2 pour la configuration).

3. Insé rez le CD d'installation fourni dans le lecteur CD-ROM de l'ordinateur:

4. Système Windows XP: exécuter automatiquement la procédure d'installation.

5. Système Windows 7 / Vista / Server 2008: faîtes apparaître l'interface "lecture automatique", cliquez sur "Autorun.exe" afin d'exécuter la procédure d'installation.
6. Système Windows 8: une fois la fenêtre « Pilote DVD RW » affichée dans le coin supérieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

- Système Windows 10: une fois la fenêtre « Pilote DVD RW » affichée dans le coin inférieur droit du bureau de l'ordinateur, cliquez n'importe où dans la fenê tre contextuelle, puis cliquez sur « Autorun.exe » pour exé cuter le programme d'installation.

Remarque:

- Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exé cuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Gé né rales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin infé rieur droit de l'interface pour accé der à l'interface d'installation du pilote.
2. Cliquez sur "installation manuelle" au bas de l'interface d'installation et entrez dans l'interface d'installation manuelle.
3. Veuillez sé lectionner la langue d'installation et le modèle le d'imprimante.
4. Choisissez "Connexion ré seau sans fil" et cliquez sur "Installer".

Langue d'installation : Français Sélection imprim.: X X X Series Mode d'installation: Connexion USB Utilisez l'interface USB pour le contact de l'imprimante avec l'ordinateur Connexion de réseau câblé Contacter l'imprimente avec l'ordinateur en utilisant la ligne d'internet WiFi Connexion réseau sans fil L'utilisation d'un réseau sans fil pour connecter l'imprimante à l'ordinateur, l'imprimante peut être configurée manuellement accéder au réseau sans fil Retour à un dic installation Instaier:

1. Sé lectionnez 'Non, l'imprimante a été connectée au réseau sans fil' dans la fenê tre de configuration sans fil sortie, et cliquez sur 'Suivant'.

Le programme d'installation à cette étape en fonction de votre choix, décider de configurer l'imprimante réseau sans fil. • Si vous devez configurer ou modifier l'imprimante réseau sans fil, sélectionnez l'imprimante connectée à l'USB " Oui ". • Si vous ne configuez pas l'imprimante réseau sans fil, sélectionnez " Non ". ○ Oui, je veux configurer le réseau sans fil de l'imprimante. ● Non, l'imprimante a été connectée ou réseau sans fil. Précédent Suivant Quitter

1. Le logiciel d'installation recherchera automatiquement l'imprimante, ce processus peut demander du temps.
2. Sé lectionnez l'imprimante à connecter, puis cliquez sur 'Suivant'.

Imprimante détectée Nom de l'imprimante Adresse IP Nom d'hôte ✓ X X X Series PCLG 0001 10.10.148.125 X X X -04B2E5 ✓ Installer l'imprimante à partir de le liste avec un nom d'hôte Actualiser ○ Ajouter une adresse IP ou un nom d'hôte manuellement Précédent Suivant Quitter

Remarque:

• Si la liste d'imprimante recherchée n'a pas d'imprimante à connecter, veuillez cliquer sur 'Actualiser' pour recommencer la recherche.
• Lorsque l'adresse IP change sous le pilote de l'imprimante installée avec une identification hô te, vous pouvez également imprimer directement sans ré installer le pilote. Si vous devez installer le pilote d'imprimante avec l'identification hô te, veuillez vérifier l'option "Installer l'imprimante dans la liste avec l'identification hô te".

• En cas d'ajout manuel d'adresse IP ou de nom de l'unité principale, vous devez connaî tre l'adresse IP d'imprimante ou le nom de l'unité principale. Si vous ne connaissez pas, veuillez imprimer la 'Pg conf ré s' pour consulter 'Adresse IP' et le 'Nom d'hô te'. (voir le chapitre 11.6).

• Le logiciel installe automatiquement le pilote; le processus d'installation peut demander du temps. La durée e dépend de la configuration de votre ordinateur, veuillez attendre patiemment.

• Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

3.1.3. Mé thode d'installation du pilote

Prenez Windows 7 comme exemple pour l'opération suivante, l'information d'é cran de votre ordinateur peut être diffé rente dû à la différence de système d'opération.

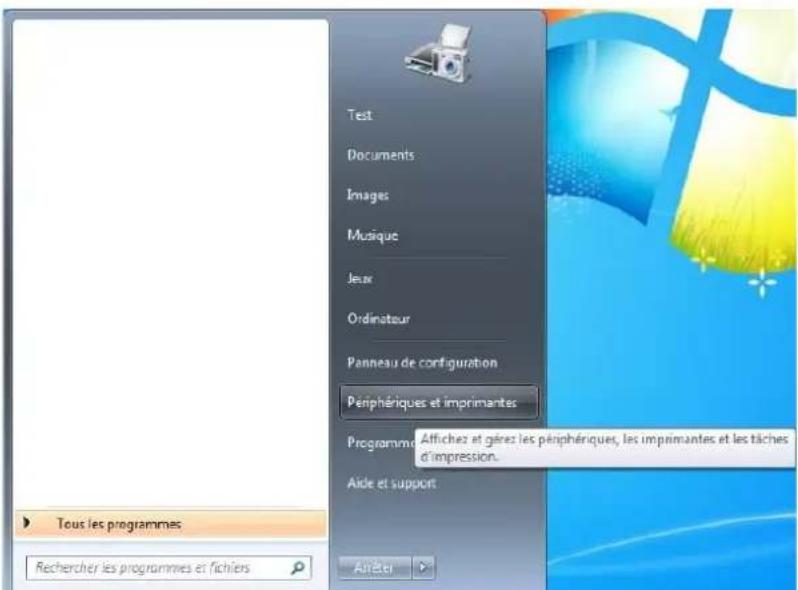

1. Cliquez sur le menu de dé marrage de l'ordinateur, puis cliquez tous les programmes.
2. Cliquez sur Pantum, puis cliquez sur Pantum XXX Series.
   XXX repré sente le modèle du produit de Pantum XXX Series.
3. Cliquez sur la dé installation, supprimez la pilote selon l'explication de fenê tre de dé installation.
4. Dé charger puis redé marrer l'ordinateur.

3.2. Installation du pilote pour système macOS

• L'installation de pilote dans le système macOS est en deux étape l'installation de pilote et l'ajout d'imprimante. Si vous imprimez par le mode AirPrint, vous ne devez pas installer la pilote, il suffit d'ajouter directement l'imprimante.
• En cas d'utiliser le réseau câblé ou sans fil pour installer la pilote, vous devez peut-être connaître le nom de Bonjour d'imprimante, veuillez imprimer 'Pg conf rés' pour consulter (voir le chapitre 11.6).

3.2.1. Installation de pilote

Prenant macOS 10.14 comme exemple pour l'opération suivante, l'information de l'é cran de votre ordinateur peut être diffé rente dû à la différence de système d'opération.

1. Ouvrez l'alimentation d'imprimante et de l'ordinateur.
2. Insé rez le disque d'installation dans le lecteur de l'ordinateur, double cliquez sur le paquet d'installation Pantum XXX Series. (XXX repré sente le modèle du produit dans Pantum XXX Series.)

Programme d'installation du logiciel Pantum P2200-P2500-P2600-S2000 Series Mac Driver Vous serez guidé tout au long des étapes nécessaires à l'installation du logiciel. Introduction Licence Destination Type d'installation Installation Résumé Revenir Continuer

1. Cliquez sur 'Continuer'.
2. Lisez l'accord d'autorisation, puis cliquez sur 'Continuer'.

Pour poursuivre l'installation du logiciel, vous devez accepter les termes du contrat de licence du logiciel. Cliquez soit sur Accepter pour continuer, soit sur Refuser pour annuler l'installation et quitter le programme d'installation. Lire la licence Refuser Accepter Imprimer... Enregistrer... Revenir Continuer

1. Cliquez sur 'Accepter' dans la fenê tre d'indication sortie, pour accepter l'accord.
2. Lisez la politique de confidentialité et appuyez sur « Continuer ».

Pour continuer l'installation du logiciel, vous devez accepter les termes de la politique de confidentialité du logiciel. Cliquez soit sur Accepter pour continuer, soit sur Refuser pour annuler l'installation et quitter le programme d'installation. Lire la Politique de... Refuser Accepter Type d'installation Installation Résumé Imprimer... Enregistrer.. Revenir Continuer

1. Dans la fenê tre d'invite qui apparaît, appuyez sur « Accepter » pour accepter la politique de confidentialité.

2. Cliquez sur 'Installer'.

3. Entrez le mot de passe de l'ordinateur, cliquez sur 'Installer le logiciel'.

Programme d'installation tente d'installer de nouveaux logiciels. Saisissez votre mot de passe pour donner l'autorisation. Utilisateur : admin Mot de passe : Annuler Installer le logiciel Revenir Continuer

1. Dans la fenêtre d'indication sortie, cliquez sur 'Poursuivre l'installation'.

2. Le système termine automatiquement l'installation de pilote.

- Câble de raccordement USB permet de connecter l'ordinateur et modèle Wi-Fi et une configuration de ré seau sans fil fenê tre conseils sera être sauté vers le haut dans le processus d'installation de lecteur, comme illustré dans les figures suivantes.

Souhaitez-vous lancer l'outil de configuration du réseau sans fil ? Remarque: ajouter l'imprimante Wi-Fi, il faut configurer Wi-Fi. OK Annuler

Remarque:

- Cliquez sur « Oui », et vous pouvez configurer le réseau sans fil de l'imprimante en réseau sans fil (voir chapitre 5.1.1 pour la méthode de configuration). Après la configuration, tirez sur le câ ble de raccordement USB, ajouter imprimante de connexion ré seau dans « Ajouter une imprimante » interface sauté vers le haut (voir le chapitre 3.3 pour savoir comment ajouter une imprimante). - Cliquez sur « Non », et vous pouvez ajouter imprimante de connexion USB dans « Ajouter une imprimante » interface sauté vers le haut (voir le chapitre 3.3 pour savoir comment ajouter une imprimante).

Si vous utilisez le câble de raccordement USB pour connecter l'ordinateur et le modèle non Wi-Fi, vous pouvez ajouter l'imprimante dans « Ajouter une imprimante » interface surgi dans le processus d'installation de lecteur (voir le chapitre 3.3 pour savoir comment ajouter une imprimante).

3.3. Ajout d'imprimante au système macOS

3.3.1. Ajouter l'imprimante via USB

1. Connectez l'imprimante et l'ordinateur par le fil USB, ouvrez l'alimentation.
2. Entrer dans 'Préférences Système'—'Imprimantes et scanners' de l'ordinteur.
3. Cliquez sur le bouton, sélectionnez 'Ajouter une imprimante ou un scanner'.
4. Sé lectionnez l'imprimante, puis sé lectionnez le modèle le d'imprimante correspondante dans le menu sorti 'Utiliser'.
5. Cliquez sur 'Ajouter'.

3.3.2. Ajouter l'imprimante via connexion filaire

1. Ouvrez l'alimentation d'imprimante et de l'ordinateur.
2. Connectez l'ordinateur au ré seau câ blé.
3. Connectez le fil de réseau au port de réseau d'imprimante, assurez que l'imprimante soit connecté au réseau de l'ordinateur (voir le chapitre 4 pour la configuration de réseau).
4. Entrer dans 'Préférences Système'—'Imprimantes et scanners' de l'ordinteur.
5. Cliquez sur le bouton, sélectionnez 'Ajouter une imprimante ou un scanner'.
6. Sé lectionnez l'imprimante, puis sé lectionnez le modèle le d'imprimante correspondante dans le menu sorti 'Utiliser'.
7. Cliquez sur 'Ajouter'.

3.3.3. Ajouter l'imprimante via connexion sans fil

1. Ouvrez l'alimentation d'imprimante et de l'ordinateur.
2. S'assurer que l'ordinateur et l'imprimante sont connecté es par le ré seau sans fil.

Remarque:

• En mode de structure de base, connecter l'imprimante de réseau sans fil au point de connexion (routeur sans fil), voir le chapitre 5.1 pour voir comment connecter.

• Si Wi-Fi est en moden direct, connecter directement le port client sans fil avec l'imprimante sans fil, comment connecter, veuillez ré fé rencer au chapitre 5.2.

• Entrer dans 'Préférences Système'—'Imprimantes et scanners' de l'ordinteur.

• Cliquez sur le bouton, sé lectionnez 'Ajouter une imprimante ou un scanner'.
• Sé lectionnez l'imprimante, puis sé lectionnez le modèle le d'imprimante correspondante dans le menu sorti 'Utiliser'.
• Cliquez sur 'Ajouter'.

3.3.4. Ajouter l'imprimante AirPrint

1. Ouvrez l'alimentation d'imprimante et de l'ordinateur.
2. S'assurer que l'imprimante est déjà connecté e à l'ordinateur (connexion USB ou connexion de ré seau).
3. Entrer dans 'Préférences Système'—'Imprimantes et scanners' de l'ordinteur.
4. Cliquez sur le bouton, sé lectionnez 'Ajouter une imprimante ou un scanner'.
5. Sélectionner l'imprimante, puis sélectionner "Secure AirPrint" (données encodées) ou "AirPrint" (non encodé) de l'option 'Utiliser'.
6. Cliquez sur 'Ajouter'.

Remarque: • Connecter l'imprimante et l'ordinateur par le fil USB, le système identifie automatiquement et ajoute l'imprimante AirPrint.

• Pour l'imprimante AirPrint d'ajouter le mode de connexion de réseau, il faut dé connecter d'abord le câ ble USB puis ajouter l'imprimante.
• L'imprimante AirPrint est nommé par la fin 'AirPrint'.

4. Ré glage de ré seau cablé (adé quat pour les appareils de ré seau câ blé)

Compatible avec l'imprimante avec l'impression par le ré seau câ blé, connectez l'imprimante au ré seau, puis contrô lez l'imprimante pour l'impression par le mode de contrô le de ré seau câ blé.

4.1. Ré glage de l'adresse IP

L'adresse IP de l'imprimante peut être obtenue automatiquement via la fonction DHCP ou définie manuellement.

4.1.1. Paramé trage automatique

La fonction de paramé trage automatique DHCP est activé e par défaut pour l'imprimante.

1. Connectez l'imprimante au réseau par le biais d'un câble réseau, puis terminez les tâches pré liminaires pour le dé mariage.
2. L'imprimante va obtenir automatiquement l'adresse IP alloué e de serveur. Ceci pourrait prendre quelques minutes pour obtenir l'adresse IP à l'influence d'environnement de ré seau.

Vous pouvez imprimer 'page de ré glage de ré seau' pour voir l'adresse IP d'imprimante (voir le chapitre 11.6 pour comment imprimer) ou consulter l'information de réseau par le panneau de contrôle d'imprimante (voir le chapitre 11.4 pour comment consulter). Si l'adresse IP n'est pas listé e, veuillez vé rifier l'environnement de ré seau ou attendre quelques minutes, puis ré essayez.

Remarque: • Si l'allocation automatique de l'adresse IP du serveur DHCP ne réussit pas, l'imprimante va obtenir automatiquement l'adresse locale de lien alloué par le système 169.254.xxx.xxx.

4.1.2. Paramé trage manuel

Réglage l'adresse IP manuel par le panneau de contrôle d'imprimante, voir le chapitre 11.3 pour plus de dé tail.

Configurez l'adresse IP par le ré glage manuel d'imprimante par le serveur Web intégré, plus de dé tail voir le chapitre 6.2.1.

5. Configuration de réseau sans fil (adé quat pour le modèle le avec Wi-Fi)

Le type de connexion de réseau sans fil est divisé en mode de structure de base et mode Wi-Fi Direct. Si vous rencontrez des problè mes en cours de configuration de réseau sans fil, veuillez consulter le chapitre 5.3 pour les FAQs dans la configuration de réseau sans fil.

	Mode de structure de base: connecter l'é quipement sans fil par le routeur1. Point de connexion (routeur sans fil)2. Imprimante de ré seau sans fil3. Connecter l'ordinateur du point de connexion par le ré seau sans fil4. Connecter à l'ordinateur du point de connexion par le ré seau câ blé
	Mode de connexion Wi-Fi Direct: connecter le terminal de client sans fil et l'imprimante avec fonction Wi-Fi1. Imprimante de ré seau sans fil2. Terminal de client sans fil à connecter directement avec l'imprimante de ré seau sans fil

5.1. Mode de structure de base

Vous pouvez connecter l'ordinateur et l'imprimante par le point de connexion (routeur sans fil). Le point de connexion (routeur sans fil) est dividé en outil de configuration de réseau sans fil et configuration Wi-Fi Protected Setup (WPS).

Important: avant d'installer le ré seau sans fil, il faut connaî tre le nom de ré seau (SSID) et le mot de passe de point de connexion (routeur sans fil), utilisez en cas de configuration de ré seau sans fil.

Si vous n'ê tes pas sû r, veuillez consulter votre administrateur de ré seau ou le fabricant de point de connexion (routeur sans fil).

5.1.1. Outil de configuration de ré seau sans fil

Si votre ordinateur a dé jà installé de pilote et connecte au ré seau sans fil, mais le ré seau sans fil n"a pas changé, vous pouvez reconfigurer par l"outil de configuration de ré seau sans fil.

5.1.1.1. Travail pré paratoire

1. Point de connexion (routeur sans fil)
2. Ordinateur déjà connecté au réseau.
3. Imprimante avec la fonction de réseau sans fil.

5.1.1.2. Mé thode de configuration d'outil de ré seau sans fil

1. Sortir l'outil de configuration de réseau sans fil dans l'ordinateur.
   1) Dans le système Windows: cliquez sur le menu "Commencer"—"Tous les programmes"—"Pantum"—Description de produit—"Outil de configuration de réseau sans fil" de l"ordinateur.
   2) Système macOS: cliquez sur la rubrique de menu Finder d"ordinateur "Aller" - "Applications" - "Pantum" - "Service" - "Outil de configuration du réseau sans fil".
2. Utiliser la configuration de connexion de câ ble USB.

Dans l'interface suivante, sé lectionner "Oui, j'ai un câ ble USB pour installer". Cliquer sur "Suivant".

La méthode de configuration de réseau sans fil recommandée est de connecter un câble USB à des ordinateurs sans fil. Avez-vous un câble USB? • Oui, j'ai un câble USB à ma dispositon pour l'installation. • Non, je n'ai pas de câble USB. Remarque : Même si vous n'avez pas de câble USB, il vous est quand même possible de configurer votre imprimante sans fil (méthode avancée). Suivant Annuler

2.1 L"ordinateur est déjà connecté au Wi-Fi.

1) L'outil de configuration Wi-Fi sélectionne par dé faut Wi-Fi connecté par l"ordinateur actuel, complé ter la configuration suivant l"indication de l"interface.

Les paramètres du réseau sans fil ou le point d'accès sans fil de votre ordinateur ont été détectés. Le nom du réseau sans fil (point d'accès sans fil/nom de routeur) a été détecté: SSID: Test-AP2 Allez-vous utiliser ces paramètres pour vous connecter au réseau sans fil? ● Oui ○ Non Retour Suivant Annuier

Remarque: • Le nom de réseau (SSID) que vous sélectionnez doit être identique avec celui de ré seau (SSID) du point de connexion (routeur sans fil) de l'ordinateur.

2) Veuillez crocher "Non" pour configurer des autres Wi-Fi si il est nécessaire de connecter des autres Wi-Fi, compléter la configuration suivant l'indication de l'interface.

Veuillez sélectionner le nom de réseau correspondant (SSID) à partir de la liste ci-après, ou saisissez manuellement le SSID et le mot de passe, au besoin, puis cliquez sur « Suivant » pour effectuer la configuration. Nom du réseau Méthode de chiffrement Puissance du signal Test-AP2 WPA/WPA2 100% Test-AP3 WPAMPA2 100% Actualiser Nom du réseau (SSID) : Test-AP3 Méthode de chiffrement : WPA/WPA2 Mot de passe : Afficher le mot de passe Retour Suivant Annuier

Remarque:

- Pour le moment, l'imprimante est compatible avec trois modes de sécurité: aucun, WEP et WPA/WPA2.

1) Aucun: sans utiliser aucun mode d'encodage.
2) WEP: Par utiliser WEP (wired equivalent privacy), envoyer et recevoir des donné es par la clé de sé curité. La clé WEP est adé quate pour le réseau encoc de 64 et 128 chiffres, y compris les chiffres et les lettres.
3) WPA/WPA2: Est une clé pré partagé e de connexion de protection Wi-Fi, elle encode la connexion d'équipement sans fil et le point de connexion par TKIP ou AES (WPS - Personal). La longueur d'utilisation de WPA/WPA2 est une clé pré partagé e (PSK) entre 8 à 63 chiffres.

- Mot de passe affiché par défaut non croché, si croché, le mot de passe va s'afficher.

2.2 L'ordinateur n'est pas connecté au Wi-Fi.

Dans l'interface suivante, entrer le nom de ré seau SSID (sans diffé rentier capital et minuscule) de point de connexion (routeur de Wi-Fi) et le mot de passe, complé ter la configuration suivant l'indication de l'interface.

1. Veuillez diquer sur « Imprimer la page réseau sans fil d'informations » pour obtenir la méthode de nom et de cryptage du réseau. Veuillez seuter cette étape si vous connaissez déjà la méthode de nom et de cryptage du réseau. Impression de la page d'information de réseau sans fil 2. Veuillez entrer mot de passe et nom d'utilisateur de réseau sans fil. Nom du réseau (SSID) : Méthode de chiffrement : Aucun Retour Suivant Annuler

Remarque:

• Si vous ne connaissez pas le nom de réseau (SSID) du point de connexion (routeur sans fil), cliquez sur "Imprimer Page d'informations réseau sans fil" pour voir le nom de réseau (SSID) du point de connexion (routeur sans fil) à connecter.
• Après la configuration de ré seau sans fil, si l'imprimante ne peut être utilisé en normalement, veuillez installer à nouveau la pilote.

3. Utiliser la connexion WPS.

Dans l'interface suivante, sélectionner "non, je n'ai pas de câble USB". Cliquer sur "Suivant".

La méthode de configuration de réseau sans fil recommandée est de connecter un câble USB à des ordinateurs sans fil. Avez-vous un câble USB? Oui, j'ai un câble USB à ma disposition pour l'installation. Non, je n'ai pas de câble USB. Remarque : Mième si vous n'avez pas de câble USB, il vous est quand même possibie de configurer votre imprimante sans fil (méthode avancée). Suivant Annuler

1) Utilisez le moyen WPS, executez les pas suivants, demarrez Wi-Fi sur l'imprimante s'il vous plaît. (Configuration concrète de WPS, veuillez référencer au chapitre 5.1.2).

Utilisez le moyen WPS, executez les pas suivants, demarrez Wi-Fi sur l'imprimante s'il vous plaît. 1. Maintenez le bouton 2s Wi-Fi sur l'imprimante. 2. Réglez le point d'accès au mode WPS. Pour connaître les détails, consultez le guide fourni avec le point d'accès. 3. Une fois les étapes précitéces terminées, diquez sur « Suivant ». Si vous éorouvez des problèmes lors de la configuration, raapprochez, pour l'instant, l'imprimante du point d'accès sans fil. Retour Suivant Annuier

2) Voir si l'imprimante est bien connectée ou pas selon l'état de lampe indicatrice de Wi-Fi sur l'imprimatne. Si la configuration é choue, cliquer sur "Pré cé dent", et refaire la configuration; si la configuration ré ussit, cliquer sur le bouton "complé ter", pour complé ter la configuration.

Vérifiez le voyant Wi-Fi sur l'imprimante. Quel état indique le voyant Wi-Fi? Un voyant était signifie que la configuration a échoué. Veuillez diquer sur «Retour » pour reconfigurer l'apparel. Un voyant allumé signifie que la configuration a réussi. Remarque : Un voyant qui dignote signifie que la configuration de l'imprimante est en cours. Veuillez patienter. Retour Suivant Annuler

Remarque: • Après la configuration de ré seau sans fil, si l'imprimante ne peut être utilisé en normalement, veuillez installer à nouveau la pilote.

5.1.2. Configuration Wi-Fi Protected Setup (WPS)

Si le point de connexion (routeur sans fil) est compatible avec Wi-Fi Protected Setup (WPS), alors appuyez respectivement les touches Wi-Fi de panneau de contrôle le d'imprimante et la touche WPS de point de connexion (routeur sans fil), pour connecter l'imprimante au réseau sans fil.

5.1.2.1. Travail pré paratoire

1. Le point de connexion (routeur sans fil) est compatible avec Wi-Fi Protected Setup (WPS).
2. Imprimante avec la fonction de réseau sans fil.

5.1.2.2. Méthode de configuration Wi-Fi Protected Setup (WPS)

1. Ouvrez l'alimentation d'imprimante et du point de connexion (routeur sans fil).
2. Assurez que l'imprimante est en é tat prê t.
3. Dans le panneau de commande de l'imprimante, accédez à: "☐" - Régl. réseau - Conf sans fil - Mode PBC.
4. Utilisez selon l'invite de l'é cran de l'imprimante.

5.1.2.3. Utilisez la mé thode "Numé ro d'Identification Personnel (PIN)"

1. Ouvrez l'alimentation d'imprimante et du point de connexion (routeur sans fil).
2. Assurez que l'imprimante est en é tat prêt t.

Remarque: • Si l'imprimante entre en état de veille, appuyez sur n'importe quelle touche de panneau de contrô le pour ré veiller l'imprimante.

1. Appuyez sur le bouton "Wi-Fi" du panneau de commande de l'imprimante pendant plus de 2 secondes jusqu'à ce que le voyant Wi-Fi de l'imprimante clignote en bleu, puis relâ chez-le.
2. Appuyez sur la touche WPS dans 2 minutes de point de connexion (routeur sans fil) puis relâ chez.
3. Le point de connexion (routeur sans fil) et l'imprimante commencent la connexion de réseau sans fil, la lampe bleu Wi-Fi d'imprimante clignote. Après la connexion réussie, la lampe bleu Wi-Fi d'imprimante s'allume toujours.

Si la connexion n'est pas faite pour plus de 2 minutes, l'imprimante retour en é tat prêt t, la lampe Wi-Fi s'éteint, et la connexion Wi-Fi Protected Setup (WPS) échoue. En cas de reconnecter de nouveau, veuillez ré pé ter les étapes 3-4 ci-dessus.

Remarque: • Comment annuler et couper la connexion Wi-Fi, voir le chapitre 5.1.3.

- Après la connexion réussie Wi-Fi Protected Setup (WPS), si vous voulez imprimer par le mode de réseau sans fil, veuillez installer la pilote.

5.1.3. Comment fermer Wi-Fi déjà connecté

Connectez le ré seau sans fil en mode infrastructure en suivant les é tapes ci-dessus. Si connecté, le voyant Wi-Fi du panneau de contrô le est normalement allumé. Maintenez ce bouton enfoncé pendant plus de 2 secondes pour vous dé connecter du ré seau Wi-Fi (le voyant Wi-Fi s'é teint).

5.2. Mode Wi-Fi Direct

Vous pouvez ne pas utiliser le point de connexion (routeur sans fil) de connecter le terminal de client sans fil (y compris l'ordinateur et l'équipement amovible avec la fonction de ré seau sans fil) et l'imprimante de ré seau sans fil.

5.2.1. Travail pré paratoire

1. Imprimante avec la fonction Wi-Fi Direct.
2. Terminal de client sans fil (y compris l'ordinateur et l'é quipement amovible avec la fonction de réseau sans fil).

5.2.2. Wi-Fi Direct

Avant de connecter au point d'accès de l'imprimante, vous devez activer la fonction de Wi-Fi Direct de l'imprimante. Il faut appuyer brièvement sur le bouton "Wi-Fi" du panneau de l'imprimante pour activer Wi-Fi Direct de l'imprimante.

Remarque: • Appuyez brièvement sur le bouton "Wi-Fi" du panneau de l'imprimante, l'imprimante imprimera automatiquement « la Page d'Aide pour la Connexion Wi-Fi de Pé riphé rique mobile », pour la connexion du pé riphé rique mobile au Wi-Fi.

5.2.2.1. Mé thode de connexion de terminal de client sans fil compatible avec la fonction Wi-Fi Direct (invite directe de connexion)

Vous devez utiliser l'équipement amovible compatible avec la fonction Wi-Fi Direct pour connecter Wi-Fi Direct. Les étapes d'opération peuvent varier des équipements amovibles différents utilisés.

1. Ouvrez l'alimentation d'imprimante.
2. Ouvrez l'équipement amovible, sélectionnez la configuration et entrez dans l'interface de Wi-Fi Direct.

Wi-Fi Activé Ajouter un réseau Réseaux enregistrés Actualiser Options avancées Aide et commentaires

1. Sé lectionez 'Options avancé es', sé lectionnez 'Wi-Fi Direct' d'interface WLAN supérieure.

Paramètres Wi-Fi avancés Notification de réseau Me notifier lorsqu'un réseau public est disponible Wi-Fi actif en veille Toujours Plage de fréquences Wi-Fi Automatique Installer des certificats Wi-Fi Direct Utiliser WPS Utiliser WPS avec un code Adresse MAC cc:fa:00:c7:fa:4b

1. Dans l'interface de connexion directe, sé lectionnez le nom de ré seau d'imprimante pour faire l'invite de connexion.

2. Le terminal de panneau indique l'information de connexion, appuyez sur 'touche OK' pour confirmer la connexion, et puis commencer Wi-Fi Direct.

Remarque: • En cas de mode de connexion directe automatique, le terminal d'équipement amovible envoie l'invite sans confirmation de panneau, la connexion est faite automatiquement.

5.2.2.2. Mé thode de connexion de terminal de client sans fil incompatible avec la fonction Wi-Fi Direct (connexion par l'entrée de mot de pase)

1. Ouvrez l'alimentation d'imprimante.
2. Appuyez sur la 'Touche menu' - 'Info réseau' - 'Info dir. Wi-Fi' de panneau de contrôle d'imprimante, pour voir le nom de réseau et le mot de passe.
3. Ouvrez l'ordinateur ou l'équipement amovible avec la fontion de ré seau sans fil, sé lectionnez le nom de ré seau de Wi-Fi Direct d'imprimante, et entrez le mot de passe pour connecter.

5.2.3. Comment fermer Wi-Fi Direct

1. Ouvrez l'alimentation d'imprimante.
2. Appuyez sur 'Touche menu' de panneau de contrôle d'imprimante - 'Régl. réseau' - 'Wi-Fi Direct' - 'Dé sactivé', pour fermer la fonction de Wi-Fi Direct.

5.3. FAQs dans la configuration de réseau sans fil

1. L'imprimante n'est pas trouvé e

2. L'alimentation de l'ordinateur, du point de connexion (routeur sans fil) ou de l'imprimante est déjà en marche.

3. Si le fil USB est déjà connecté entre l'ordinateur et l'imprimante.

4. L'imprimante est compatible avec la connexion de réseau sans fil ou pas.

5. En cas de connecter le ré seau, le nom de ré seau (SSID) ne peut être trouvé

6. Vérifiez si l'interrupteur d'alimentation de point de connexion (routeur sans fil) est mis en marche.

7. L'imprimante ne trouve pas le nom de réseau (SSID) du point de connexion (routeur sans fil) à connecter, veuillez vérifier le nom de ré seau (SSID) du point de connexion et puis ré essayez la connexion.

8. Lorsque la configuration de point de connexion (routeur sans fil), vous devez reconfigurer le réseau sans fil d'imprimante.

9. Connexion é choué e

10. Veuillez vérifier si le point de connexion (routeur sans fil) et le mode de sécurité d'imprimante et le mot de passe sont correct.

11. Vérifiez la réception d'antenne autour d'imprimante. Si le routeur est loin d'imprimante ou il y a obstacle entre les deux, ceci pourrait affecter la réception de signal.

12. Fermez l'alimentation du point de connexion (routeur sans fil) et l'imprimante, redémarrez puis configurez.

13. Vé rifiez si le logiciel Firewall bloque la communication. Si l'ordinateur et l'imprimante sont connecté es au mê me ré seau, mais ceci ne peut ê tre trouvé, cela est possible que le logiciel Firewall bloque la communication. Veuillez consulter le guide d'utilisateur de logiciel Firewall, fermez le logiciel Firewall puis essayez à nouveau de rechercher l'imprimante.

14. Vérifiez si l'allocation d'adresse IP d'imprimante est correcte. Vous pouvez imprimer la page d'information d'imprimante pour vérifier l'adresse IP.

15. Veuillez vous référer aux étapes suivantes afin de vérifier si l'imprimante et l'ordinateur sont sur le même réseau.

1) Choisissez "Invite de commande" tel qu'indiqué ci-dessous.

a. Système Windows 8 / 10: cliquez sur le bouton "Recherche" dans le menu de dé marrage et entrez "Invite de commande" dans la barre de recherche, puis cliquez sur le bouton "Entrer" sur le

clavier.

b. Système Windows 7 / Vista / XP: cliquez sur le menu "Dé marrer" - "Toutes les procé dures" - "Piè ce jointe" - "Invite de commande".

2) Entrez le signal et l'adresse IP de votre imprimante dans la fenê tre contextuelle et appuyer sur le bouton "Entrer".

Par exemple: le signal XXX.XXX.XXX.XXX ("XXX.XXX.XXX.XXX" est l'adresse IP de l'imprimante)

3) Si RTT est indiqué dans la fenê tre, cela signifie que votre imprimante et votre ordinateur sont dans le même réseau. Si RTT n'apparaît pas dans la fenêtre, veuillez consulter le chapitre 5 pour reconfigurer le ré seau sans fil de l'imprimante.

Remarque: • Voir le guide d'utilisateur ou consultez le fabricant pour l'information de point de connexion (routeur sans fil).

6. Serveur Web

Vous pouvez administrer la configuration d'imprimante par le serveur Web intégré.

6.1. Visiter le serveur Web inté gré

1. Ouvrez l'alimentation d'imprimante et d'ordinateur.
2. Connectez l'imprimante au ré seau, assurez que l'imprimante connecte au ré seau (Comment configurer, voir chapitre 4 ou chapitre 5) de l'ordinateur.
3. Entrez l'adresse IP d'imprimante dans la rubrique d'adresse de navigateur, visitez le serveur Web intégré d'imprimante.

Consultez l'adresse IP (voir le chapitre 11.4) d'imprimante par le panneau de contrôle ou imprimer la 'Pg conf rés' pour voir l'adresse IP d'imprimante (voir le chapitre 11.6).

Remarque:

• Il est conseillé que l'utiliser de Windows utilise Microsoft Internet Explorer 8.0 (ou au-dessus) ou Firefox 1.0 (ou au-dessus), l'utilisateur de macOS utilise Safari 4.0 (ou au-dessus). N'importe quel navigateur que vous utilisez, veuillez assurer dé marrer toujours JavaScript et Cookies. En cas d'utiliser des autres navigateurs veuillez assurer que ceci est compatible avec HTTP 1.0 et HTTP 1.1.

• Si l'ordinateur ne peut visiter le serveur Web intégré d'imprimante, il est possible que l'ordinateur et l'imprimante ne sont pas dans le mê me ré seau, veuillez vé rifié l'environnement de votre ré seau ou consultez l'administrateur de votre ré seau.

• Cliquez sur 'Connexion', entrez le nom d'utilisateur et le mot de passe (le nom d'utilisateur par défaut est admin, le mot de passe original est 000000), et cliquez sur 'Connexion'.

Remarque:

- A cause de sécurité, il est conseillé que vous changez le mot de passe par défaut, vous pouvez entrer dans l'interface 'Gestion des utilisateurs' pour modifier.

6.2. Utiliser le serveur Web pour administrer l'imprimante

Vous pouvez utiliser le serveur Web intégré pour administrer l'imprimante.

1. Pour consulter l'information de base d'imprimante, y compris le nom de produit, l'é tat d'imprimante et l'é tat de cartouche.
2. Pour configurer les paramè tres d'accord de ré seau compatible avec l'imprimante.
3. Pour configurer la connexion de réseau sans fil d'imprimante, mettre en marche/fermer le réseau sans fil et la fonction de Wi-Fi Direct.
4. Possible de configurer le terminal de client de serveur d'email, par le mode de notification par email pour obtenir l'é tat d'imprimante.
5. Possible de configurer l'adresse d'email et l'adresse FTP, scanner directement les documents à scanner dans Email et FTP.

Informations produit Paramètres Gestion des utilisateurs Déconnexion Français Paramètres Paramètres réseau Paramètres de protocole Configuration IP câblée IPv6 RAW/LPD SNMP WSD SMTP AirPrint SSL/TLS Paramètres sans fil Réseau sans fil Configuration IP sans fil WPS Wi-Fi Direct Paramètres machine Configuration IP câblée Nom hôte XXX Adresse MAC AC.C5:1B:18.BC:35 Mode d'attribution d'adresse IPv4 Automatique Adresse IPv4 10.10.131.33 Masque de sous-reseau 255.255.255.0 Adresse passerelle 10.10.131.264 Nom de domaine Mode d'attribution d'adresse IPv4DNS Automatique Adresse de serveur DNS IPv4 primaire 10.10.131.1 Adresse de serveur DNS IPv4 secondaire 10.10.132.17 Adresse IPv6 de liaison locale fe80::aec5::lboff FO18:bc35 Adresse avec état - Adresse sans état - Adresse de serveur DNS IPv6 primaire - Adresse de serveur DNS IPv6 secondaire - Appliquer Annuler Conscill Cette page fournit la configuration associée au nom d'impérimente, aux réseaux câblés IPv4 et aux attributs IPv6 des réseaux câblés. PANTUM

6.2.1. Configuration adresse IP

Avant la configuration d'adresse IP, vous devez connecter l'imprimante au réseau.

1. Si le modèle est réseau câ blé, utilisez le câ ble pour connecter au port de réseau d'imprimante, puis connectez l'imprimante au réseau câ blé.
2. Si le modèle est réseau sans fil, utilisez l'outil de configuration de réseau sans fil ou le mode de configuration WI-Fi Protected Setup (WPS), connectez l'imprimante au réseau sans fil (voir le chapitre 5.1).

6.2.1.1. Configuration IPv4

La configuration d'adresse IPv4 d'imprimante est divisé e en celle DHCP et celle manuelle, l'imprimante dé marre par dé faut la fonction d'allocation automatiquement DHCP. S'il faut configurer l'adresse IPv4 fixé e pour l'imprimante, vous pouvez configurer manuellement l'adresse IPv4 d'imprimante.

1. Ouvrez l'alimentation d'alimentation, connectez l'imprimante au ré seau.
2. Connectez au serveur Web intégré (voir le chapitre 6.1 pour comment connecter).
3. Cliquez sur 'Paramètres'—'Paramètres réseau'—'Paramètres de protocole'—'Configuration IP câ blé e'.
4. Configurez le mode d'allocation d'adresse IPv4 en 'Manuel'.
5. Entrez 'Adresse IPv4', 'Masque de sous-réseau' et 'Adresse passerelle', cliquez sur 'appliquer'.

6.2.1.2. Configuration IPv6

1. Ouvrez l'alimentation d'alimentation, connectez l'imprimante au ré seau.
2. Connectez au serveur Web intégré (voir le chapitre 6.1 pour comment connecter).
3. Cliquez sur 'Paramètres'—'Paramètres réseau'—'Paramètres de protocole'—'IPv6'.
4. Crochez 'Activer le protocole IPv6' et 'Activer DHCPv6' (croché par défaut), cliquez sur 'Appliquer'.

È possibile aggiornare il browser, vedere "Adresse IPv6 de liaison locale 'e' Adresse avec é tat 'interfacciare' Configuration IP câ blé e'.

Remarque: L'imprimante est compatible avec l'impression et la gestion de ré seau à l'adresse IPv6 suivante (voir le chapitre 11.6, imprimer la 'Pg conf ré s' et consulter).

• adresse de lien local IPv6: configurer de soi-même l'adresse locale IPv6 (adresse commençant par FE80).
• adresse état filtrage: l'adresse IPv6 configuré e de serveur DHCPv6 ('Adresse avec é tat' ne peut être alloué e sans serveur DHCPv6 dans le réseau).
• Adresse état apatride: le routeur de ré seau alloue automatiquement l'adresse IPv6.

6.2.2. Configuration sans fil

Vous pouvez configurer le ré seau sans fil d'imprimante, la configuration IP sans fil, Wi-Fi Direct et WPS par la page de configuration sans fil. Avant la configuration, veuillez connecter en premier au serveur Web intégré (voir le chapitre 6.1 pour commenter connecter).

6.2.2.1. Ré seau sans fil

1. Cliquez sur 'Paramètres'dans l'adresse état filtrage—'Paramètres réseau'—'Paramètres sans fil'—'Ré seau sans fil'.
   1) Si vous avez besoin de configurer le ré seau sans fil, cliquez sur le nom de ré seau (SSID) du point de connexion (routeur sans fil) à connecter dans la liste de recherche, entrez la clé, puis cliquez sur 'Appliquer'.

6.2.2.2. Configuration IP sans fil

Seulement après le dé mariage de ré seau sans fil d'imprimante, le serveur Web intégré peut afficher la Configuration IP sans fil.

1. Cliquez sur 'Paramètres'—'Paramètres réseau'—'Paramètres sans fil'—'Configuration IP sans fil'.
   1) DHCPv4 par défaut est croché. En cas de configurer manuellement l'adresse IP, veuillez annuler à crocher le cadre de choix DHCPv4, entrez 'Adresse IPv4', 'Masque de sous-ré seau'et 'Adresse passerelle', puis cliquez sur 'Appliquer'.

1. Cliquez sur 'Paramètres'—'Paramètres réseau'—'Paramètres sans fil'—'WPS'.
   1) Sé lectionnez le 'Mé thode de dé mariage WPS' que vous voulez, cliquez sur 'Appliquer', et opé rez selon l'indication de la page.

6.2.2.4. Configuration de Wi-Fi Direct

1. Cliquez sur 'Paramètres'—'Paramètres réseau'—'Paramètres sans fil'—'Wi-Fi Direct'.

Remarque:

• Si c'est le mode de connexion automatique, le cô té d'équipement amovible dé clenche l'invitation de la connexion pour la connexion automatique sans la confirmation de panneau.
• Pour le mode de connexion manuelle, le côté d'équipement amovible déclenche l'invitation de connexion, il faut la confirmation de panneau pour la connexion.

6.2.3. Configuration de la machine

Vous pouvez ajouter le ré pertoire d'adresse d'email, configurer la notification d'email, configurer le temps de veille et la restauration de configuration de sortie d'usine par la page de configuration de la machine.

6.2.3.1. Configuration de notification d'email

Si vous configurez la notification d'email, lorsque l'imprimante manque de papier ou d'autre anomalies, elle va envoyer email à l'adresse électronique dé signé e. Vous pouvez recevoir email après la configuration correcte de boî te électronique, la configuration dé taillé e d'email veuillez consulter votre administrateur de ré seau. Avant de configurer l'email, vous devez connecter au serveur Web inté gré (voir le chapitre 6.1 pour comment connecter).

I. Configurer le terminal de client SMTP

1. Cliquez sur 'Paramètres'—'Paramètres réseau'—'Paramètres de protocole'-SMTP'.
2. Dans la page SMTP, entrez l'adresse de serveur SMTP, configurez le nom de connexion d'email d'envoyeur et le mot de passe, puis cliquez sur 'Appliquer'.

II. Ajouter l'adresse d'email de ré cepteur

1. Cliquez sur 'Paramètres'—'Paramètres machine'—'Carnet d'adresses'.
2. Appuyez sur « Email Address Book » - « Nouveau », entrez le nom de contact et l'adresse e-mail, puis appuyez sur « Appliquer ».

III. Configuration de notification d'email

1. Cliquez sur 'Paramètres'—'Paramètres machine'—'Notification e-mail'.
2. Appuyez sur « » et sélectionnez l'adresse e-mail à ajouter dans la liste de contacts pop-up.

Ou, vérifiez « Adresse X » (par exemple Adresse 1), et entrez manuellement l'adresse e-mail à ajouter.

1. Vérifiez l'adresse e-mail désirée et le contenu de la notification, et appuyez sur « Appliquer ».

6.2.3.2. Configurer le ré peroire d'email

S'il faut scanner le document à Email, vous devez en premier configurer bien le ré pertoire d'email, vous pouvez sélectionner le manuscrit à scanner dans l'adresse d'email lors de scan. Vous pouvez recevoir des emails après la configuration correcte de la bopite électronique, pour les é tapes de configuration concrè tes de la boî te électronique, veuillez consulter votre administrateur de ré seau.

I. Configurer le ré pertoire d'adresse d'email

1. Connectez au serveur Web intégré (voir le chapitre 6.1 pour comment connecter).

2. Cliquer sur 'Paramètres' - 'Paramètres machine' - 'Répertoire d'adressse d'email', puis entrer à l'interface de configuration d'adresse d'email.

3. Cliquer sur 'Nouvellement créé', la fenê tre comme suivant apparaît, é diter le nom de contact, entrer l'adresse d'email et cliquer sur 'application'.

Remarque:

- Si le numéro de groupe est établi, vous pouvez ajouter l'adresse email nouvellement créé dans le numéro de groupe en crochant le numéro de group correspondant.

Nouveau Nom du contact Adresse e-mail Nom du groupe Aucun groupe, s'il vous plaît créer un groupe Appliquer

II. Configurer groupe d'email

1. Connectez au serveur Web intégré (voir le chapitre 6.1 pour comment connecter).
2. Cliquer sur 'Paramètres' - 'Paramètres machine' - 'Groupe d'email', puis entrer à l'interface de configuration de groupe d'email.
3. Cliquer sur 'Nouvellement créé', la fenê tre comme suit apparaît, é diter le nom de groupe, crocher l'adresse d'email à ajouter dans le cadre de liste de nom de contact (adresse d'email), puis cliquer sur 'Appliquer'.

Nouveau Nom du groupe Nom du contact(Adresse e-mail) ceshi([e-mail]) Appliquer

6.2.3.3. Configurer le ré pertoire d'adresse FTP

En cas de scanner le document au serveur FTP, vous devez configurer en premier le ré pertoire d'adresse FTP. Vous pouvez envoyer l'image scanné e au serveur FTP en cas de scanner. Avant de configurer le ré pertoire d'adresse FTP, vous devez consulter à votre administrateur l'adresse IP du serveur de consultation, le numéro de port, le nom de connexion, le mot de passe et l'information de nom de serveur.

1. Connectez au serveur Web intégré (voir le chapitre 6.1 pour comment connecter).
2. Cliquer sur 'Paramètres' - 'Paramètres machine' - 'Répertoire FTP', puis entrer à l'interface de position d'adresse FTP.
3. Cliquer sur 'Nouvellement créé', la fenê tre comme suivant apparaît, configurer des paramè tres relatives, après la configuration, cliquer sur 'Appliquer'.

Nouveau Nom du service Serveur FTP Sous-catalogue FTP / N° port 21 Anonymous Logon Identifiant anonymous Mot de passe [e-mail] Appliquer

6.2.3.4. Configuration de temps de veille

Le temps de veille d'imprimante est par dé faut 5 minute, si vous voulez modifier le temps de veille d'imprimante, vous pouvez configurer par le serveur Web inté gré (installer l'imprimante par le mode de connexion de ré seau).

1. Connectez au serveur Web intégré (voir le chapitre 6.1 pour comment connecter).
2. Cliquez sur 'Paramètres'—'Paramètres machine'—'Système'.
3. Sé lectionnez le temps de veille selon votre besoin, cliquez sur 'Appliquer'.

6.2.4. Configuration de restauration de sortie d'usine par le serveur

Web

1. Connectez au serveur Web intégré (voir le chapitre 6.1 pour comment connecter).
2. Cliquez sur l'option 'Gestion des utilisateurs', puis cliquez sur 'Rétablir les paramètres d'usine', après la configuration de restauration de sortie d'usine, l'imprimante va automatiquement redé marrer.

Remarque:

• Après la configuration de restauration de sortie d'usine d'imprimante, le nom d'utilisateur de gestionnaire est restauré admin, et le mot de passe de connexion est restauré 000000.
• Vous pouvez également restaurer la configuration de sortie d'usine par la touche de panneau de contrô le d'imprimante, voir le chapitre 11.1.4.

7. Impression

7.1. Fonctions d'impression

Vous pouvez régler les fonctions d'impression via « Dé marrer » - « Pé riphé riques et imprimantes », sé lectionnez l'imprimante correspondante, cliquez avec le bouton droit, ré glez les fonctions d'impression dans « Options d'impression ». Voici certaines des fonctions:

Fonctions	Graphique
Impression couleur1
Impression monocolore
Assembler
Ordre inverse
Multipage
Impression Affiche (Pour Windows uniquement)

Impression avec zoom

Taille personnalisé e

Remarque:

• Les explications ci-dessus prennent le système Windows 7 comme exemple.
• Vous pouvez sélectionner l'impression poster 2x2 dans multiple pages, pour ré aliser la fonction impression poster.
• Vous pouvez ouvrir la première option d'impression, cliquez sur le bouton aide, et consultez la fonction et l'explication dé taillé e. Comment ouvrir le fichier d'aide, veuillez voir le chapitre 7.2.5.
  • Note 1: Lorsque la cartouche de toner laser Cyan (C), Magenta (M) ou Jaune (J) ne peut pas être remplacé e rapidement après son expiration, vous pouvez chois de continuer à imprimer en noir et blanc.

7.2. Paramè tres d'impression

Remarque: • Windows 7 est pris comme exemple pour l'opération suivante.

7.2.1. Dé finition des paramè tres d'impression

Avant d'envoyer le travail d'impression, configurez les paramè tres (tels que le type de papier, la dimension de papier et la source de papier) d'impression par les deux modes suivants.

Systè me d'opé ration	Modifier temporairement la configuration de travail d'impression	Modifiez pour toujours la configuration par dé faut
Windows 7	1. Cliquez sur le menu 'Fichier'—'Imprimer'—sé lectionnez l'imprimante—'Proprié té s de l'imprimante' (les étapes détaillées peuvent varier selon le système d'opé ration).	1. Cliquez sur le menu 'Dé marrer'—'Panneau de configuration'—'Pé riphé riques et imprimantes'.2. Cliquez à droite sur l'icô ne d'imprimante, sélectionnez 'Options d'impression', modifiez la configuration et sauvegardez.
macOS	1. Cliquez sur le menu 'Fichier'—Imprimer.2. Modifiez la configuration dans la fenê tre sortie.	1. Cliquez sur le menu 'Fichier'—'Imprimer'.2. Modifiez la configuraiton dans la fenê tre sortie, cliquez pour sauvegarder la pré configuration. (A chaque impression, il faut choisir la pré configuration, sinon imprimer selon la configuration par dé faut.)

Remarque: • La priorité de la configuration de logiciel d'application est supérieure à celle d'imprimante.

7.2.2. Paramè tres de qualité d'impression

7.2.2.1. Couleur d'impression

L'imprimante prend en charge l'impression en couleur, en noir et blanc et l'impression de texte en noir. Vous pouvez le modifier si nécessaire en suivant les é tapes suivantes.

1. Ouvrez le fichier à imprimer, cliquez sur le menu "Fichier" dans le coin supérieur gauche, et sé lectionnez "Imprimer" pour activer le pilote d'impression.
2. Sé lectionnez l'imprimante du modè le correspondant.
3. Cliquez sur 'Pré fé rences', pour configurer l'impression.
4. Entrez dans l'interface de l'option « Qualité ».
5. Vé rifiez l'effet d'impression que vous souhaitez en fonction de votre besoin.

Remarque:

• Si vous ne cochez aucune d'entre elles, l'effet d'impression sera produit en modé couleur.
• Si vous cochez « Impression en noir et blanc », l'effet d'impression sera produit en mode noir.
• Si vous cochez « Impression du texte en noir », l'effet d'impression sera un texte imprimé en noir, et les graphiques et images seront imprimés en couleur. Si l'application reconnaît la police comme une image, l'imprimante peut imprimer le texte en couleur.

Options d'impression Basique Papier Disposition Qualité Avancé Impression en noir et blanc Imprimer le texte en noir Balance des couleurs Densité Économie de 1 Densité du Utiliser les paramètres de l'imprimante Correction RGB Utiliser les paramètres de l'imprimante Contraste: 3 Saturabilité 3 Luminosité: 3 Restaurer paramètres par défaut OK Annuler Aide

1. Cliquez sur « OK »/« Appliquer » dans le coin infé rieur gauche pour complé ter les paramè tres d'impression.
2. Cliquez sur « Imprimer » pour obtenir l'effet d'impression souhaité.

7.2.2.2. Balance des couleurs

La balance des couleurs est utilisé e pour ajuster la quantité de toner utilisé e pour chaque couleur. Vous pouvez le modifier si nécessaire en suivant les é tapes suivantes.

1. Ouvrez le fichier à imprimer, cliquez sur le menu « Fichier » dans le coin supérieur gauche, et sé lectionnez « Imprimer » pour activer le pilote d'impression.
2. Sé lectionnez l'imprimante du modèle le correspondant.
3. Cliquez sur 'Pré fé rences', pour configurer l'impression.
4. Entrez dans l'interface de l'option « Qualité ». Cliquez sur « Balance des couleurs ».

Options d'impression Basique Papier Disposition Qualité Avancé Impression en noir et blanc Imprimer le texte en noir Balance des couleurs Densité Économie de 1 Densité du Utiliser les paramètres de l'imprimante Densité actuelle du toner Légère Normal Sombre Correction RGB Utiliser les paramètres de l'imprimante Contraste: 3 Saturabilité 3 Luminosité: 3 Restaurer paramètres par défaut OK Annuler Aide

1. Sé lectionnez « Manuel » parmi les options pour régler les paramè tres de la quantité de toner pour chaque couleur à utiliser dans le document imprimé.

Balance des couleurs Option Utiliser les paramètres de l'imprimante Utiliser les paramètres de l'imprimante Balance de Manuel Rouge Cyan 1 5 Vert Magenta 1 5 Bleu Jaune 1 5 Blanc Noir 1 5 Réinitialiser OK Annuler Aide

Remarque: • Si vous choisissez « Utiliser les paramètres de l'imprimante », les paramètres de la balance des couleurs ne peuvent pas être ajusté s et les paramètres spécifiés dans l'imprimante sont appliqués.

7.2.2.3. Correction RGB

Ajustez le contraste, la saturabilité et la luminosité de la sortie couleur. ous pouvez le modifier si nécessaire en suivant les é tapes suivantes.

1. Ouvrez le fichier à imprimer, cliquez sur le menu "Fichier" dans le coin supérieur gauche, et sé lectionnez "Imprimer" pour activer le pilote d'impression.
2. Sé lectionnez l'imprimante du modè le correspondant.
3. Cliquez sur « Proprié té s/Pré fé rences de l'imprimante » pour configurer l'impression.
4. Entrez dans l'interface de l'option « Qualité ». Dans l'option « Correction RGB », sélectionnez « Manuel » pour régler la « Luminosité », le « Contraste » et la « Saturabilité ».

Options d'impression Basique Papier Disposition Qualité Avancé Impression en noir et blanc Imprimer le texte en noir Balance des couleurs Densité Économie de 1 Densité du Utiliser les paramètres de l'imprimante Correction RGB Utiliser les paramètres de l'imprimante Contraste: 3 Saturabilité 3 Luminosité: 3 Densité actuelle du toner Lôgère Normal Sombre Restaurer paramètres par défaut OK Annuler Aide

Remarque: • Si vous choisissez « Utiliser les paramè tres de l'imprimante », vous ne pouvez pas régler le contraste, la saturabilité et la luminosité, et les paramè tres spécifié dans l'imprimante sont appliqué s.

7.2.3. Recto-verso

L'imprimante prend en charge l'impression recto-verso du papier ordinaire. Le format du papier est pris en charge par l'impression recto-verso: A4, Lettre, Légal, Folio, Oficio.

Remarque: • Certains supports papier ne sont pas adaptés à l'impression recto-verso, et essayer l'impression recto-verso peut endommager l'imprimante.
- Le recto-verso n'est pas disponible pour l'impression d'affiches.
- Veuillez-vous référer à la Section 2 pour le chargement du papier et des supports d'impression dans le bac.

Mise en place de mesures:

1. Ouvrez la tâ che d'impression à partir de l'application (par exemple Notepad).
2. Cliquez sur le menu « Fichier » dans le coin supérieur gauche, et sé lectionnez « Imprimer » pour activer le pilote d'impression.

Nouveau document texte - Bloc-notes Fichier Edition Format Affichage ? Nouveau Ctrl+N Ouvrir... Ctrl+O Enregistrer Ctrl+S Enregistrer sous... Mise en page... Imprimer... Ctrl+P Quitter

1. Sé lectionnez l'imprimante du modèle le correspondant.

Imprimer Général Sélectionnez une imprimante Microsoft XPS Document Writer X X X Series PCL6 Statut : Prête Emplacement : Commentaire : Imprimer dans un fichier Préférences Rechercher une imprimante... Étendue de pages Tout Sélection Page actuelle Pages : Nombre de copies : 1 Copies assemblées 1 1 2 2 3 3 Imprimer Annuler Appliquer

1. Cliquez sur 'Pré fé rences', pour configurer l'impression.
2. Sélectionnez 'Recto verso' de l'option 'Basique', sélectionnez 'Bord long' ou 'Bord court'. Cliquez simplement sur « OK » pour terminer la configuration de l'impression.

Options d'impression Basique Papier Disposition Qualité Avancé Paramètres rapides Paramètres d'une Enregistrer Supprimer Copies Copies 1 Assembler 1 2 3 Inversé Qualité de l'impression 600DPI 1200DPI Recto verso Aucun (Simplex) Bord long Bord court Restaurer paramètres par défaut OK Annuler Aide

1. Cliquez sur « Imprimer » pour activer l'impression recto-verso.

Imprimer Général Sélectionnez une imprimante Microsoft XPS Document Writer X X X Series PCL6 Statut : Prête Emplacement : Commentaire : Imprimer dans un fichier Préférences Rechercher une imprimante... Étendue de pages Tout Sélection Page actuelle Pages : Nombre de copies : 1 Copies assemblées Imprimer Annuler Appliquer

7.2.4. Impression de livrets

Remarque:

• "Livret" ne doit pas être utilisée simultanément avec "Pages Multiples" et "Zoom".
• Si vous souhaitez activer la fonction Livret, veuillez coopérer pour l'imprimer une à une.
• Si vous souhaitez activer la Livret, sélectionnez l'un des types de papier suivants: A4, Letter, Legal, Folio ou Officio.
• Une fois Livret sélectionnée, vous devez coopérer à l'utilisation de l'impression recto verso afin que l'impression recto verso puisse être sélectionnée automatiquement et ne puisse pas être annulé e.

Étapes de fonctionnement pour l'impression des livrets:

1. Ouvrez le fichier à imprimer, cliquez sur le menu « Fichier » dans le coin supérieur gauche, et sé lectionnez « Imprimer » pour activer le pilote d'impression.
2. Sé lectionnez l'imprimante du modèle le correspondant.
3. Cliquez sur 'Pré fé rences', pour configurer l'impression.
4. Entrez dans l'interface de l'option « Mise en page » et sélectionnez « Livret ».

Remarque: • Pour d'autres paramètres d'impression du livret, cliquez sur "Paramètres du livret...", complé tez les paramè tres d'impression dans l'interface "Paramè tres du livret" selon vos besoins, puis cliquez sur "OK".

Basique Papier Disposition Qualité Avance Multipage N-en-1 Multipage 1 en 1 Bordure Pas de bordure Trier À droite puis en bas Affiche 2x2 Livret Paramètres du livret... Orientation de l'image Paysage Portrait Pivoter de 180° Zoom Taille d'origine 100 % 25-400% Restaurer paramètres par défaut OK Annuler Appliquer Aide

1. Cliquez sur « OK »/ « Appliquer » pour terminer la configuration de l'impression. Cliquez sur « Imprimer » pour imprimer le livret.

Remarque: • Après avoir sélectionné l'impression d'un livret, les documents seront re-paginés. Deux pages seront imprimé es de chaque côté du papier, puis dé plié es pour former un livret de type livre.

7.2.5. Dé finir les paramè tres de l'impression par transfert

Si l'image imprimé e est marbré e ou tacheté e, vous pouvez essayer de ré gler les paramè tres d'impression par transfert via la configuration de l'imprimante.

Les é tapes sont les suivantes: (Convient aux imprimantes installé es via une connexion USB) Prenant le système Windows 7 comme exemple pour les é tapes suivantes, l'information d'é cran de votre ordinateur peut varier dû au diffé rent système de d'opération.

1. Entrez dans 'Menu de démarrage'—'Panneau de configuration' de l'ordianteur—consultez 'Pé riphé riques et imprimantes'.
2. Cliquez l'imprimante par la touche droite, sélectionnez 'Propriétés de l'imprimante' dans le menu dé roulant.
3. Entrez dans l'option « Configuration de l'imprimante » .
4. Cliquez sur « Autres paramè tres » pour régler les paramè tres d'impression de transfert.

Propriétés de XXX Series PCL6 Général Partage Ports Avancé Gestion des couleurs Sécurité Configuration de l'imprimante À propos Paramètre du mode Veille Veille dans 5 minutes Configuration auto éteint Configuration de condition d'éteint Connexion sans port Configuration de rallongement d'é 2 heures Impression en sourdine Autr.paramètres(Table de police TrueType OK Annuler Appliquer Aide

Propriétés de XXX Series PCL6 Autr.paramètres Paramètres TP 0 OK Annuler OK Annuler Appliquer Aide

Remarque: • Vous pouvez également définir les paramètres de transfert d'impression à l'aide des boutons du panneau de commande. Veuillez consulter la Section 11.2.3.

7.2.6. Ouverture du document d'aide

Vous pouvez ouvrir les « Options d'impression » et cliquer sur le bouton « Aide » (pour système d'exploitation Windows uniquement). Le document d'aide contient le guide de l'utilisateur, dans lequel vous pouvez trouver des informations sur les paramè tres d'impression.

Options d'impression Basique Papier Disposition Qualité Avancé Paramètres rapides Paramètres d'usine Enregistrer Supprimer Copies Copies 1 Assembler Inversé Qualité de l'impression 600DPI 1200DPI Recto verso Aucun (Simplex) Bord long Bord court Restaurer paramètres par défaut OK Annuler Aide

Guide de l'utilisateur du pilote de l'imprimante Masquer Précédent Suvant Accueil Imprimer Options Sommaire Index Recherche Guide de l'utilisateur du pilot Préférences d'impression Basique Papier Disposition Qualité Avancé Propriétés de l'imprimant Paramètres d'impression Basique L'onglet Basique fournit des informations sur les rubriques suivantes : Paramètres rapides Recto verso Copies Résolution Restaurer les paramètres par défaut

7.3. Mode d'impression

Cet appareil peut imprimer par la boî te d'alimentation automatique de papier et la boî te d'alimentation manuelle de papier. L'é tat par défaut est la sélection automatique, si la boî te d'alimentation manuelle de papier a l'intermédia d'impression, alors imprimer en premier le papier dans la boî te d'alimentation manuelle de papier.

7.3.1. Impression depuis le bac de chargement automatique

Avant l'impression, veuillez assurer qu'il y a suffisant de papier dans la boî te d'alimentation automatique de papier, de plus il n'y a pas de papier dans la boî te d'alimentation manuelle de papier.

• Pour les mesures de précaution à prendre pour le chargement du papier, consultez le chapitre 2.
• Pour le type de support pouvant être imprimé avec le bac de chargement automatique, consultez le chapitre 2.2.

7.3.2. Impression par la boî te d'alimentation manuelle de papier

Lorsque vous mettez du papier dans le bac manuel, l'imprimante procè de automatiquement à l'impression avec le papier dans le bac manuel en premier.

• Une seule feuille peut être chargée à la fois dans le plateau manuel.
• Voir le chapitre 2 pour l'alimentation manuelle de papier dans la boîte d'alimentation manuelle de papier.
• Voir le chapitre 2.2 pour le type d'intermédia d'alimentation manuelle de papier dans la boî te de papier.

7.4. Annuler l'impression

S'il faut annuler le devoir en cours d'impression, appuyez sur la touche 'Annuler' sur le panneau de contrô le d'imprimante pour annuler le devoir actuel.

8. Copie

8.1. Fonction de copie

Fonction de copie		Explication
copie standarderde	Source de copie	Ré glez la taille du papier des originaux.
	Copie à	Ré glez la taille du papier et le type du plateau spé cifié .
	Zoom	Raccourcir ou é largir la dimension d'image de photocopie.
	Luminosité	A travers la configuration de luminosité , régler la qualité de copie sur couleur.
	Photocopie de double face	Peut ré aliser manuellement la photocopie de double face de manuscrit.
	Couleur	Il est utilisé pour la couleur ou la copie monochrome.
	Mode d' exposition	Configurer le mode de qualité , augmenter l'effet de photocopie.
	Multi-page sur 1	Imprimer le document de multiple pages à un papier.
	Clone	Imprimer multiple mê me images sur un papier.
	Affiche	Imprimer un manuscrit sur multiple papiers.
	Copie par exemplaire	Imprimer le manuscrit en mode un par un.
Copie d' identité	Mode d' alignement	Dé finir la mise en page pour la copie de la carte d'identité .
	Format du papier	Configurer la dimension de papier.
	Luminosité	A travers la configuration de luminosité , régler la qualité de copie sur couleur.
	Couleur	Il est utilisé pour la couleur ou la copie monochrome.
copie de billets	Format du papier	Configurer la dimension de papier.
	Luminosité	A travers la configuration de luminosité , régler la qualité de copie sur couleur.
	Couleur	Il est utilisé pour la couleur ou la copie monochrome.

8.2. Comment copier

1. Appuyez sur « Copie » / « Copie d'identité » / « Copie du facture » sur le panneau de contrôle.
2. Placez l'original sur le plaqué verre, avec son côté avant vers le bas (voir Section 2.5 pour plus de dé tails).
3. Appuyer sur la touche 'Dé marrer' pour commencer la photocopie.

8.3. Configuration de copie standarde

Modifiez le ré glage associé au menu de ré glage pour obtenir un meilleur ré sultat de copie.

1. Appuyer sur la touche 'Photocopier' de panneau de contrôle le, puis appuyer sur la touche 'Menu', pour entrer à l'interface 'Ré glage menu'
2. Appuyer sur la touche 'OK', pour entrer à l'interface 'Configuration de photocopie'.
3. Appuyez sur les boutons flé chés pour choisir les éléments à configurer, et appuyez sur le bouton 'OK' pour confimer la configuration.

Remarque: • Luminosité. Une fois l'option définie, elle reste effective jusqu'à ce qu'elle soit modifié e. • Paramètres de qualité d'image, zoom, N-in-1, clone, poster et copie recto-verso. Lorsque la copie est terminé e, basculez en appuyant sur le bouton du panneau, ou redé marrez l'imprimante, les paramè tres seront restauré s par dé faut.

8.3.1. Mode d'exposition

Choisissez le mode d'exposition selon la copie original afin de amé liorer la qualitaté.

4 modes d'exposition:

Automatique: mode par dé faut, applicable au manuscrit de texte et d'image.

Texte+image: applicable au manuscrit mixé de texte et d'image.

Photo: Adapté à la copie en photo.

Texte: Adapté à la copie en texte.

Remarque: • Si le paramètre est « Poster », le mode Qualité d'image ne prend en charge que le ré glage automatique.

8.3.2. Luminosité

A travers la configuration de luminosité, régler la qualité de copie sur couleur.

La luminosité a 'Ré glage manuel' et 'Ré glage automatique'. Le ré glage manuel a 5 grades, le ré glage automatique est grade 3 par dé faut.

8.3.3. Zoom

Grâce au paramètre de zoom, l'image à copier peut être zoomée de 25%\~400% de la taille du document d'origine.

Vous pouvez appuyer sur la clé fléchée « ▲ » ou « ▼ » dans l'interface « Zoom » - « Manuel » pour diminuer ou augmenter la valeur de 5% par é tape.

Remarque: • Lorsque l'original est dans l'ADF, le zoom manuel n'est pas autorisé.

8.3.4. Multi-page sur 1

Un fichier de 2 ou 4 pages peut être copié sur un morceau de papier via le paramè tre N-in-1, et la copie avec le plaqué verre est prise en charge.

La fonction de 'Multi-page sur 1'a de 3 modes:

(1) 2 Pages sur 1:

(2) 4 Pages sur 1 en orientation horizontale:

1 2 3 4 1 2 3 4

(3) 4 Pages sur 1 en orientation verticale:

Remarque: • Les fonctions de zoom et 'Multi-page sur 1' ne peuvent pas être configurées au même temps.

8.3.5. Clone

Plusieurs images originales peuvent être imprimées sur un morceau de papier par le biais d'un paramè tre clone, et la copie avec le plaqué verre est prise en charge.

La fonction de'Clone'a 3 modes:

Remarque: • Les fonctions de zoom et 'clone' ne peuvent pas être configurées au même temps.

8.3.6. Affiche

A travers la fonction de'affiche, une photos originaux peuvent être copiées sur plusieurs feuilles sé paré ment. Poster' est seulement compatible avec la photocopie de plateforme de manuscrit en verre.

Il existe 2 modes de copie d'affiches:

Dé marrer: Dé sactivé :

Remarque: • Les fonctions de zoom et affiche ne peuvent pas être configurées au même temps.

8.3.7. Copie recto verso

Pour l'impression recto-verso manuelle, vous pouvez utiliser la glace d'exposition.

La photocopie de double face a 4 modes:

1. Face single Face single:

A B

8.3.7.1. Étapes à suivre pour utiliser la fonction de copie manuelle d'originaux en mode recto-verso

Les é tapes de l'impression recto-verso manuelle sont les suivantes. Prenez le mode «Duplex→Duplex» comme exemple.

1. Mettez l'original dans le plaqué verre avec son côté avant vers le bas, et assurez-vous qu'il y a du papier dans le plateau.

1. Suivez les étapes décrites au chapitre 8.3. Sélectionnez le mode d'impression «Duplex→Duplex», appuyez sur «OK» et enregistrez les paramètres.

2. Appuyer sur la touche 'Dé marrer' pour commencer la photocopie.

3. Après avoir copié le premier côté, ouvrez le couvercle supérieur du plaqué verre, tournez le long bord de l'original à 180 degrés (avec côté B vers le bas) sur le plaqué verre, et fermez le couvercle supérieur du plaqué verre.

Remarque: • Si l'attente de l'indication de tournament de page de panneau dé passe le temps supplé mentaire, alors l'impression sera faite automatiquement sur une face.

1. Appuyer sur la touche 'Dé marrer', pour faire la photocopie de la deuxième me face.

8.4. Paramètres de copie d'identification

Pour de meilleurs effets de copie, vous pouvez modifier les paramè tres correspondants via le menu « Paramètres de copie d'identification ».

1. Appuyez sur « Copie d'identification » et « Menu » sur le panneau de commande pour entrer dans l'interface « Paramè tres de menu ».
2. Appuyez sur le bouton « OK » et entrez dans l'interface « ID Paramè tres d'impression ».
3. Appuyez sur les boutons flé chés pour choisir les éléments à configurer, et appuyez sur le bouton 'OK' pour confimer la configuration.

8.4.1. Mode d'alignement

La copie de la piè ce d'identité prend en charge quatre mises en page:

Vertical sur l'entier de feuille

Vertical sur la moitié de feuille

Horizontal sur la moitié de feuille

Position de pièce d'identité:

Vertical sur l'entier de feuille: Mode par défaut, posez la pièce d'identité dans la zone organge de plaque de support de document en verre.

Haut et bas de la moitié de page, environ la moitié de la page ou A5: mettre le document sur la 'zone bleue' de la plateforme de manuscrit en verre.

Remarque: • La configuration d'alignement va être en vigueur toujours avant le démarrage de photocopieuse, après ce démarrage, le mode d'alignement va retourner à configuration par dé faut.

8.4.2. Luminosité

A travers la configuration de luminosité, régler la qualité de copie sur couleur.

La luminosité a 'Ré glage manuel' et 'Ré glage automatique'. Le ré glage manuel a 5 grades, le ré glage automatique est grade 3 par dé faut.

8.4.3. Format du papier

Le mode de classement est 'haut et bas de toute la page', 'haut et bas de la moitié de la page' et 'environ la moitié de la page', la dimension de papier 'A4' et 'Letter' est compatible, le mode de classement est 'le bord long A5', la dimension de papier 'A5' est compatible, selon l'indication de panneau, mettre verticalement le papier à imprimer.

8.5. Configuration de copie de billets

Afin d'avoir meilleur effet de photocopie de reç u, vous pouvez modifier la configuration correspondante par le menu 'configuration de photocopie de reç u'.

1. Appuyer sur la touche 'photocopie de reç u' sur le panneau de contrô le, puis appuyer sur la touche 'menu' pour entrer à l'interface 'configuration de menu'.
2. Appuyer sur la touche 'OK', pour entrer à l'interface 'configuration de photocopie de reçu'.
3. Appuyez sur les boutons flé chés pour choisir les éléments à configurer, et appuyez sur le bouton 'OK' pour confimer la configuration.

8.5.1. Luminosité

A travers la configuration de luminosité, régler la qualité de copie sur couleur.

La luminosité a 'Ré glage manuel' et 'Ré glage automatique'. Le ré glage manuel a 5 grades, le ré glage automatique est grade 3 par dé faut.

8.5.2. Dimensions de papier

La copie de billets supporte seule papier de A4, Letter, B5, A5, A6 et Executiv.

8.6. Annulation de copie

Si vous voulez annuler la copie, veuillez appuyer sur le bouton d'annulation dans le tableau de commande.

9. Numé riser

Cette imprimante fournit deux types d'analyse: « Push Scan », c'est-à-dire la numé risation à travers les opérations du panneau de contrôle de l'imprimante; « Pull Scan », c'est-à-dire la numérisation à travers le terminal PC de numérisation de l'application. Avant de scanner, assurez-vous qu'un pilote d'imprimante a été installé dans l'ordinateur.

9.1. Mode de numé risation

9.1.1. Numé risation du système Windows

Vous pouvez scanner le programme d'application de PC par le mode USB, câ blé ou WiFi. Veuillez assurer la connexion à l'imprimante est correcte avant le scan.

9.1.1.1. Application de numérisation Pantum

Étapes:

1. Cliquez deux fois sur « Application de numé risation Pantum » sur l'ordinateur. L'icô ne est indiqué e ci-dessous:

1. La fenê tre d'invite est indiqué e ci-dessous:

Unités Pixels 600 1200 1800 2400 px 2 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200

1. Dé finissez la numé risation dans la liste de droite. Cliquez sur « Numé riser » dans l'angle infé rieur droit et commencez à numé riser.

Remarque:

- Les images numérisées par le logiciel d'application de numérisation Pantum soutiennent six types de fichiers: BMP, JPG, TIF, PDF, PNG et OFD. - Vous pouvez cliquer sur le bouton 'Aide (F1)', ouvrir le programme d'application de scan à aider aux documents à connaî tre plus d'information d configuration de scan.

Ce produit est conforme à la norme TWAIN et Windows Image Application (WIA). Si vous utilisez l'application prenant en charge les normes TWAIN et WIA, vous pouvez utiliser la fonction qui numé rise directement les images vers l'application ouverte. Le guide fait ré fé rence au logiciel Office (Word et Excel) et à Photoshop pour fournir des exemples de fonctionnement.

9.1.1.2. Pilote de numérisation TWAIN

9.1.1.2.1. Logiciel Office (Word et Excel)

Étapes:

1. Ouvrir le logiciel Office (Word ou Excel).
2. Raccourcis clavier: Alt+I+P+S pour ouvrir la fenê tre de l'application.

Insérer une image numérisée Périphérique XXX Series TWAIN Résolution : ● Qualité Web ○ Qualité impression Insérer Insertion personnalisée Annuler

1. Cliquez sur l'option « Pé riphé rique » et sé lectionnez le scanner TWAIN, puis cliquez sur le bouton « Insertion personnalisée » ci-dessous.

Insérer une image numérisée Périphérique XXX Series TWAIN XXX Series Scanner XXX Series TWAIN

1. Après l'ouverture de la fenê tre contextuelle, définissez les informations de numé risation dans la liste à droite des « Paramè tres de base » et « Paramè tres avancés ». Cliquez sur « Numé riser » et commencez la numé risation.

Unités: Pixels 600 1200 1800 2400 6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187

Si vous voulez changer le port de scan, veuillez cliquer sur le bouton « port » en bas de la figure ci-dessus pour sélectionner le port de scan, indiquer comme dans la figure ci-dessous:

Port • Utiliser un port USB local • Recherche automatique du scanner réseau Actualiser • Saisissez manuellement le nom d'hôte ou l'adresse IP du scanner OK Annuler

9.1.1.2.2. Photoshop

Étapes:

1. Lancez Photoshop, cliquez sur « Fichier » – « Importation » dans le coin supérieur gauche, sé lectionnez le scanner TWAIN, comme indiqué ci-dessous:

Photoshop Fichier Edition Image Calque Texte Sélection Filtre 3D Affichage Fenêtre Nouveau... % N Ouvrir... % O Parcourir dans Bridge... % O Ouvrir en tant qu'objet dynamique... Ouvrir les fichiers récents Fermer % W Tout fermer % W Fermer et passer à Bridge... % W Enregistrer % S Enregistrer sous... % S Archiver... Version précédente F12 Extraction des fichiers... % W Générer Enregistrer pour le Web... % S Importer et incorporer... Importer et lier... Assemblage... Importation Exportation Automatisation Scripts Informations... % I Imprimer... % P Imprimer une copie % P Ensembles de données variables... Images vidéo dans des calques... Images du périphérique... Annotations... XXX Series TWAIN...

1. Après l'ouverture de la fenêtre contextuelle, consultez l'étape 4 de 9.1.1.2.1 pour connaître les é tapes spécifiques.

9.1.1.3. Pilote de numérisation WIA

9.1.1.3.1. Numérisation WIA1.0 Scan (Windows XP / Windows Server 2003)

1. Logiciel Office (Word et Excel)

Étapes:

1) Ouvrir le logiciel Office (Word ou Excel).
2) Raccourcis clavier: Alt+I+P+S pour ouvrir la fenê tre de l'application.

Insérer une image numérisée Périphérique XXX Series Scanner Résolution : Qualité Web Qualité impression Insérer Insertion personnalisée Annuler

3) Cliquez sur « Pé riphé rique » et sélectionnez le scanner WIA, cliquez sur le bouton « Insertion personnalisé e » ci-dessous.

Insérer une image numérisée Périphérique XXX Series Scanner XXX Series Scanner XXX Series TWAIN

3) La fenêtre d'invite telle qu'indiquée ci-dessous, définit les informations de numérisation:

Que souhaitez-vous Alimentation papier Plateau Sélectionnez ci-dessous l'option correspondant au type d'image que vous voulez numériser. Photo en couleur Photo en nuances de gris Texte ou photo en noir et blanc Paramètres personnalisés Vous pouvez également : Aiuster la qualité de la photo numérisée Taille de la page: Légal 8,5 x 14 pouces (21,6 x Aperçu Numériser Annuler

4) Cliquez sur « Ajuster la qualité de la photo numé risée » dans le angle inférieur gauche de l'image ci-dessus, l'interface des propriété sé avancé ses s'affiche; vous pouvez régler la numé risation. Après avoir défini les paramètres, cliquez sur le bouton « OK », puis « Numé riser » pour dé marrer la numé risation.

Propriétés avancées Propriétés avancées Apparence Luminosité : 0 Contraste : 0 Résolution (ppp) : 300 Type d'image : Photo en couleur Remise à zéro OK Annuler

2. Photoshop

Étapes:

1) Lancez Photoshop, cliquez sur « Fichier » – « Importation » dans le angle supérieur gauche et sélectionnez le scanner WIA, comme indiqué ci-dessous:

Fichier Edition Image Calque Texte Sélection Filtre 3D Affichage Fenêtre Aid Nouveau... Ctrl+N Ouvrir... Ctrl+O Parcourir dans Bridge... Alt+Ctrl+O Ouvir sous... Alt+Maj+Ctrl+O Ouvir en tant qu'objet dynamique... Ouvir les fichiers récents Fermer Ctrl+W Tout fermer Alt+Ctrl+W Fermer et passer à Bridge... Maj+Ctrl+W Enregistrer Ctrl+S Enregistrer sous... Maj+Ctrl+S Archiver... Version précédente F12 Extraction des fichiers... Alt+Maj+Ctrl+W Générer Enregistrer pour le Web... Alt+Maj+Ctrl+S Importer et incorporer... Importer et lier... Assemblage... Importation Exportation Automatisation Scripts Informations... Alt+Maj+Ctrl+I Imprimer... Ctrl+P Imprimer une copie Alt+Maj+Ctrl+P Quitter Ctrl+Q Ensembles de données variables... Images vidéo dans des calques... Annotations... XXXX Series TWAIN... XXXX Series TWAIN... XXXX Series TWAIN... Extension WIA...

2) Après l'ouverture de la fenêtre contextuelle, consultez l'étape 4 et l'étape 5 de 9.1.1.3.1 pour connaî tre les étapes.

9.1.1.3.2. Numé risation WIA 2.0 (Windows Vista / Windows Server 2008 et versions ulté rieures)

Étapes:

1. Cliquez sur « Dé marrer » - « Tous les programmes » - « Pé riphé riques et imprimantes » dans la partie infé rieure gauche du bureau.

Test Documents Images Musique Jeux Ordinateur Panneau de configuration Péphériques et imprimantes Programme Affichez et gêrez les péphériques, les imprimantes et les tâches d'impression. Aide et support Tous les programmes Recherer les programmes et fichiers Anfèter

1. Lorsque la fenêtre contextuelle s'affiche, sélectionnez l'imprimante à utiliser, puis cliquez avec le bouton droit de la souris.

Matériel et audio ▶ Périphériques et imprimantes ▶ Fichier Edition Affichage Outils ? Ajouter un périphérique Ajouter une imprimante Demarrer la numérisation Afficher les travaux d'impression en cours Imprimantes et télécopieurs Microsoft Office Document Image Writer Périphériques 802.11n NIC Acer V Afficher les travaux d'impression en cours Définir comme imprimante par défaut Options d'impression Propriétés de l'imprimente Démarrer la numérisation Profils de numérisation... Propriétés de la numérisation Créer un raccourci Résoudre les problèmes Supprimer le périphérique Propriétés

1. Cliquez sur « Dé marrer la numé risation » dans la barre d'option ci-dessus.

Fichier Edition Affichage Outils ? Ajouter un périphérique Ajouter une impérimente Démarrer la numérisation Afficher les travaux d'impression en cours Imprimantes et télécopieurs Microsoft Office Document Image Writer Périphériques 802.11n NIC Acer VI Afficher les travaux d'impression en cours Définir comme imprimante par défaut Options d'impression Propriétés de l'imprimante Démarrer la numérisation Profits de numérisation ... Propriétés de la numérisation Créter un raccourci Résoudre les problèmes Supprimer le périphérique Propriétés

1. Après l'ouverture de la fenê tre contextuelle, dé finissez la numé risation, puis cliquez sur « Numé riser » dans le coin infé rieur droit et commencer à numé riser.

Nouvelle numérisation Scanneur: XXX Series Sc... Modifier... Profil: Source: Plateau Format papier : Format de couleurs: Couleur Type du fichier: BMP (Fichier BMP) Résolution (ppp): 300 Luminosité: 0 Contraste: 0 □ Afficher/numériser images dans des fichiers distincts Aperçu Numériser Annuler

9.1.2. Numé risation du système macOS

9.1.2.1. Numé risation ICA

9.1.2.1.1. Ouvrir ICA via « Imprimer et numé riser »

Étapes:

1. Après avoir installé le pilote de l'imprimante, cliquez sur l'icô ne « Pré fé rences Systè me » dans le coin infé rieur gauche du bureau de l'ordinateur.

1. Après l'ouverture de la fenê tre contextuelle, cliquez sur « Imprimantes et scanners ».

Préférences Système Général Bureau et éco. d'écran Dock Mission Control Langue et région Sécurité et confidentialité Spotlight Notifications Moniteurs Économiseur d'énergie Clavier Souris Trackpad Imprimantes et scanners Son iCloud Comptes Internet Extensions Réseau Bluetooth Partage Utilisateurs et groupe Contrôle parental App Store Dictée et parole Date et heure Disque de démarrage Time Machine Accessibilité Java

1. Après l'ouverture de la fenê tre contextuelle, cliquez sur « Numé riser ».

Imprimantes et scanners Rechercher Imprimantes XXX series Inactive, dernière utilisée Imprimer Numériser XXX Series Ouvrir le scanner... Emplacement : Type : XXX Series PS État : Inactive Imprimante par défaut : Dernière imprimante Format de papier par défaut : A4

1. Cliquez sur « Ouvrir le scanner » et la fenê tre contextuelle de numé risation s'affiche.

Scanner Images A4 Util... Afficher les détails Numérer

1. Cliquez sur « Afficher les dé tails » dans le coin infé rieur droit pour dé finir les paramè tres de numé risation.

Scanner Mode de numérisation : Numérisur à plat Type : Couleur Résolution : 75 ppp Utiliser une taille personnalisée Taille : 0 0 pouces Angle de rotation : 0° Sélection automatique : Désactivé Numériser vers : Images Nom : pno Format : JPEG Correction d'image : aucure Masquer les détails Aperçu Numériser

1. Cliquez sur « Numé riser » dans le coin inférieur droit et commencez à numé riser.

9.1.2.1.2. Utiliser CIA par le biais des applications

Étapes:

1. Cliquez sur l'icô ne « Recherche » dans le coin infé rieur gauche du bureau de l'ordinateur ou utilisez les raccourcis clavier commande+maj+C pour ouvrir la fenê tre. Accé dez à « Transfert d'images » dans « Applications » (ou utilisez les raccourcis clavier commande+maj+A pour accé der directement à « Applications ») et cliquez pour lancer l'application.

Applications Favoris AirDrop Tous mes fichiers iCloud Drive Bureau Applications Documents Téléchargements Appareils Mac 10.9 Mac 10.10 Mac 10.8 Mac 10.7 backup Disque distant Partagé(s) Microsoft Messenger Microsoft Office 2008 Microsoft Office 2011 Mission Control Notes Numbers Pages Pantum Photo Booth Photos Plans Préférences Système QuickTime Player Rappels Safari Samsung Script Debugger TextEdit Time Machine Transfert d'images Utilitaires Wireshark Xcode-beta 1 sur 58 sélectionné, 28,91 Go disponible Rechercher Transfert d'images Application - 3,1 Mo Création dimanche 23 août 2015 10:23 Modification dimanche 23 août 2015 10:23 Dernière ouverture aujourd'hui 10:31 Version 6.7 Ajouter des tags...

1. Après avoir sélectionné l'imprimante dans la liste à gauche, définissez les paramètres de numé risation dans la liste de droite. Cliquez sur « Numé riser » dans le coin inférieur droit et commencez à numé riser.

APPARBILS PARTAGÉS x x x Series Transfert d'images Mode de numérisation : Numérisur à plat Type : Coulour Résolution : 75 pop Utiliser une taille personnalée Taille : A4 Orientation : Numériser vers : Bureau Nom : 123 Format : JPEG Correction d'image : aucune Numérisation du document « 123 9 » Masquer les détails Aperçu Annuler

9.1.2.2. Numérisation TWAIN

Exemple Photoshop.

Étapes:

1. Lancez Photoshop, cliquez sur « Fichier » – « Importation » dans le coin supérieur gauche, sélectionnez le scanner TWAIN, comme indiqué ci-dessous:

Photoshop Fichier Edition Image Calque Texte Sélection Filtre 3D Affichage Fenêtre Nouveau... Ouvrir... Parcourir dans Bridge... Ouvrir en tant qu'objet dynamique... Ouvrir les fichiers récents Fermer Tout fermer Fermer et passer à Bridge... Enregistrer Enregistrer sous... Archiver... Version précédente F12 Extraction des fichiers... Générer Enregistrer pour le Web... Importer et incorporer... Importer et lier... Assemblage... Importation Exportation Automatisation Scripts Informations... Imprimer... Imprimer une copie Ensembles de données variables... Images vidéo dans des calques... Images du périphérique... Annotations... XXX Series TWAIN...

1. Après l'ouverture de la fenêtre contextuelle, consultez l'étape 4 de 9.1.1.2.1 pour connaître les é tapes spécifiques.

9.1.3. Push Scan

Cette section pré sente comment numé riser des documents dans le PC, e-mail et FTP à travers le panneau de contrôle de l'imprimante.

Remarque: • Fich. à scan. vers PC/Email/FTP: PDF, TIFF, JPEG.

9.1.3.1. Scanner à PC

Vous pouvez utiliser le panneau de contrôle le d'imprimante à scanner le document à PC. (seulement compatible avec le mode de connexion de câ ble USB).

1. Assurer que l'oridnateur et l'imprimante sont dé marré es de plus la connexion est correcte.
2. Mettez l'original sur le plaqué verre (voir Section 2.5 pour plus de détails).
3. Appuyez sur « Scan » sur le panneau de commande pour entrer dans l'interface de numé risation.
4. Sé lectionnez « Numé riser sur PC », puis appuyez sur « OK ».
5. Appuyez sur la touche « menu », puis appuyez sur la touche « OK », pour entrer à l'interface « configuration de scan ».
6. Sé lectionnez les paramè tres de numé risation en fonction de vos besoins, puis appuyez sur « Dé marrer » pour commencer à numé riser.

9.1.3.2. Numé riser vers e-mail

Vous pouvez numériser le fichier comme pièce jointe à l'application e-mail. Les étapes sont les suivantes:

1. Assurez-vous que l'imprimante et l'ordinateur ont été allumés et connectés au même réseau.
2. Configurer le port client SMTP, veuillez ré fé rencer au chapitre 6.2.3.1.
3. Configurer le répertoire d'adresse d'email, veuillez référencer au Chapitre 6.2.3.2.
4. Mettez l'original sur le plaqué verre (voir Section 2.5 pour plus de détails).

5. Appuyez sur « Scan » sur le panneau de commande pour entrer dans l'interface de numé risation.

6. Appuyez sur « ▲ » ou « ▼ » pour sélectionner « Numériser vers e-mail » et appuyez sur le bouton « OK ».

7. Appuyez sur « ▲ » ou « ▼ » pour sélectionner « Carnet d'adresses e-mail » ou « Groupe mail » et appuyez sur le bouton « OK ».

8. Appuyez sur « ▲ » ou « ▼ » pour sélectionner une adresse ou un groupe, puis appuyez sur « OK ».

9. Appuyez sur la touche « menu », puis appuyez sur la touche « OK », pour entrer à l'interface « configuration de scan ».
10. Sé lectionnez les paramè tres de numé risation en fonction de vos besoins, puis appuyez sur « Dé marrer » pour commencer à numé riser.

Veuillez suivre ces instructions pour le paramétrage de l'envoi massif d'e-mails:

dé finissez le nom du groupe pour l'envoi massif d'e-mail par page Web et spécifiez les membres, c'est-à -dire les destinataires, dans le groupe d'envoi massif d'e-mails. Après la numé risation, le microprogramme envoie les documents numé risés au serveur de messagerie. Puis, le serveur de messagerie envoie les documents à chaque membre du groupe.

9.1.3.3. Numé riser vers FTP

Scanner à FTP, il faut assurer que l'utilisateur ait l'environnement de ré seau, il se peut scanner une grande quantité de document dans le ré seau, il faut entrer l'adresse de serveur, le nom d'utilisateur et le mot de passe pour connecter FTP. Les é tapes d'opération comme suit:

1. Assurez-vous que l'imprimante et l'ordinateur ont été allumés et connectés au même réseau.
2. Configurer le répertoire d'adresse FTP, veuillez consulter le Chapitre 6.2.3.3.
3. Mettez l'original sur le plaqué verre (voir Section 2.5 pour plus de détails).
4. Appuyez sur « Scan » sur le panneau de commande pour entrer dans l'interface de numé risation.
5. Appuyez sur « ▲ » ou « ▼ » pour sélectionner « Scan to FTP » - « FTP Address Book », puis appuyez sur « OK ».
6. Appuyez sur « ▲ » ou « ▼ » pour sélectionner le serveur, puis appuyez sur « OK ».
7. Appuyez sur la touche « menu », puis appuyez sur la touche « OK », pour entrer à l'interface « configuration de scan ».
8. Sé lectionnez les paramè tres de numé risation en fonction de vos besoins, puis appuyez sur « Dé marrer » pour commencer à numé riser.

9.2. Annuler la numé risation

Pendant la numé risation, vous pouvez annuler la tâ che de deux maniè res:

1. Appuyez sur le bouton « Annuler » sur le panneau de commande pour annuler la tâ che.

2. Cliquez sur le bouton Annuler sur l'interface de la barre de progression de l'ordinateur pour annuler la tâ che.

10. Impression/scan mobile (pour les modè les avec fonction WiFi uniquement)

Remarque: • Certaines fonctions ne sont pas disponibles en fonction des différents modèles d'imprimante. Si vous avez des questions, veuillez communiquer avec le service à la clientè le.

10.1. Logiciel d'application "Pantum Impression"

« Pantum App » est une application gratuite supportant les fonctions d'impression et de numé risation mobiles. Vous pouvez imprimer des documents, des photos et des pages Web, ou numé riser des photos et des documents directement à partir du terminal mobile. Votre imprimante peut ne pas prendre en charge toutes les fonctions ci-dessus, s'il vous plaît utiliser les fonctions pertinentes de la « Pantum App » selon votre modèle. Veuillez vous assurer que l'application a été installé e avant utilisation et que le réseau sans fil est correctement connecté.

10.1.1. Systè me d'opération compatible

Le logiciel d'application 'Impression Pantum' est adé quat pour le système d'opération de version Android 5.1-10.0, iOS 9.0-14.0 et plus.

10.1.2. Comment té lé charger le logiciel d'application d'impression Pantum

Mode de télé chargement des équipements amovibles Android:

1. Vous pouvez cliquer sur « APP » dans le coin supérieur droit sur la page Web
   http://www.pantum.com, pour afficher les détails et vérifier, télécharger et installer l'APP.
2. Vous pouvez aller sur Google Play Store > Apps > rechercher Pantum rimovibile Printing > télé charger et installer.

Mode de télé chargement des équipements amovibles iOS:

Cliquez sur l'icô ne App Store dans l'interface d'équipement amovible iOS > interface de recherche > entrer dans la rubrique de recherche 'PANTUM' ou 'impression Pantum' > télécharger et installer.

10.1.3. Comment utiliser le logiciel d'application "Pantum Impression"

10.1.3.1. Pour appareils Android

10.1.3.1.1. Travail pré paratoire

1. Imprimante avec la fonction de réseau sans fil.
2. Dispositif mobile Android.

10.1.3.1.2. Etapes d'opération

1. Mettez l'imprimante en marche.
2. Pour un appareil mobile Android, appuyez sur l'icône « PANTUM » sur l'écran principal pour entrer dans la première re interface de « PANTUM ».
3. Sélectionnez la méthode de connexion en fonction de votre habitude de connecter l'imprimante.
4. Sé lectionner la fonction que vous en avez besoin, faire le réglage correspondant, pour satisfaire votre besoin de fonction.

Remarque:

• Si l'impression échoue, veuillez vérifier si l'équipement amovible Android est déjà connecté au ré seau sans fil de l'imprimante.
• Si l'équipement amovible Android n'a pas détecté l'imprimante, veuillez vérifier s l'imprimante est déjà connecté à l'alimentation, et si l'imprimante est déjà ouverte.
• Pour plus de détails, veuillez consulter le guide d'utilisation de l'imprimante mobile ci-joint.

10.1.3.2. Pour les appareils iOS

10.1.3.2.1. Travail pré paratoire

1. Imprimante avec la fonction de réseau sans fil.
2. Dispositif mobile iOS.

10.1.3.2.2. Etapes d'opération

1. Mettez l'imprimante en marche.
2. Pour un appareil mobile iOS, appuyez sur l'icône « PANTUM » sur l'écran principal pour entrer dans la première re interface de « PANTUM ».
3. Sélectionnez la méthode de connexion en fonction de votre habitude de connecter l'imprimante.
4. Sé lectionner la fonction que vous en avez besoin, faire le réglage correspondant, pour satisfaire votre besoin de fonction.

Remarque: • Si l'opération échoue, veuillez vérifier si l'équipement amovible iOS est déjà connecté à Wi-Fi de l'imprimante.
- Si l'équipement amovible iOS n'a pas détecté l'imprimante, veuillez vérifier si l'imprimante est déjà connecté à l'alimentation, et si l'imprimante est déjà ouverte.
- Pour plus de détails, veuillez consulter le guide d'utilisation de l'imprimante mobile ci-joint.

10.2. Impression amovible Mopria

L'impression amovible Mopria doit être installé sur l'équipement amovible Android Mopria Print Service. Vous pouvez imprimer des images, des emails, des pages du site internet et des documents.

10.2.1. Le système d'exploitation et les logiciels que l'impression mobile Mopria s'applique

1. Impression mobile Mopria est applicable sur Android 4.4 ou les versions plus avancé es.
2. Les logiciels que l'impression mobile s'applique comprennent Microsoft Office
   1.01(16.0.4201.1006) ou les versions plus avancé es, Adobe Reader (V11.7.1) ou les versions plus avancé es, etc.
   Plus logiciels que s'applique l'impression Mopria, prière visiter: http://mopria.org/spotlight-wall

10.2.2. Comment té lé charger Mopria Print Service

1. Télé chargez de Google Play et installez Mopria Print Service dans l'équipement amovible Android.
2. L'utilisateur chinois, veuillez connecter àhttp://cn.mopria.orgpour télécharger le service d'impression Mopria, puis installer.

10.2.3. Travail pré paratoire

1. Imprimante avec la fonction de réseau sans fil.
2. Dispositif mobile Android.

10.2.4. Comment utiliser l'impression mobile Mopria

Avant l'impression, mettez Mopria Print Service en valide.

1. Cliquer « Paramètres » sur l'écran principal de dispositif mobile Android, cliquer « Impression ».
2. Mettre « Mopria Print Service » en « Activé ».

En cas d'utiliser la fonction d'impression par Mopria amovible, il faut régler des autres plugiciels en fermeture.

Le processus d'impression pourrait procurer les différences selon les logiciels, on prend Adobe Reader comme exemple.

1. Mettez l'imprimante en marche.
2. Faire connecter le dispositif mobile Android au réseau sans fil de l'imprimante (comment connecter, prière de lire chapitre 5).

3. Utilisez Adobe Reader pour ouvrir votre document à imprimer dans l'équipement amovible Android.

4. Cliquez sur

1. Cliquer « Impression ».

2. Confirmer d'avoir choisi l'imprimante Pantum.

Si vous avez choisi les autres imprimantes (ou il n'y a pas d'imprimante), prière de cliquer le menu déroulant d'imprimante, et choisir votre imprimante Pantum.

1. Définir les paramètres d'impression, comme le nombre de page d'impression.

2. Cliquer « Impression ».

Remarque:

- Si l'impression échoue, veuillez vérifier si l'équipement amovible Android est déjà connecté au ré seau sans fil de l'imprimante.

- Si l'équipement amovible Android n'a pas détecté l'imprimante, veuillez vérifier s l'imprimante est déjà connecté à l'alimentation, et si l'imprimante est déjà ouverte.

10.3. Impression amovible AirPrint

Seule l'imprimante compatible avec AirPrint peut imprimer AirPrint. Veuillez voir si la boîte d'emballage d'imprimante que vous utilisez a le symbole AirPrint, pour identifier si l'imprimante est compatible avec la fonction AirPrint.

10.3.1. Système de opération compatible avec l'impression amovible AirPrint

Adé quat pour la version iOS 7.0 ou au-dessus.

10.3.2. Travail pré paratoire

1. Imprimante avec la fonction de réseau sans fil.
2. Dispositif mobile iOS.

10.3.3. Comment utiliser l'impression mobile AirPrint

Le processus d'impression pourrait procurer les différences selon les logiciels, on prend PDF comme exemple.

1. Mettez l'imprimante en marche.
2. Faire connecter le dispositif mobile iOS au réseau sans fil de l'imprimante (comment connecter, prière de lire chapitre 5).

3. Utilisez PDF pour ouvrir le fichier à imprimer sur l'équipement iOS.

4. Cliquez sur

1. Cliquer « Impression ».

2. Confirmer d'avoir choisi l'imprimante Pantum.

Si vous sé lectionnez des autres imprimantes (ou non sé lectionnez l'imprimante), veuillez cliquer sur l'option imprimante, puis é lectionnez votre imprimante Pantum.

1. Configurez les paramè tres d'impression, par exemple combien d'exemplaire d'impression.

2. Cliquer « Impression ».

Remarque: • Si l'opération échoue, veuillez vérifier si l'équipement amovible iOS est déjà connecté à Wi-Fi de l'imprimante.
- Si l'équipement amovible iOS n'a pas détecté l'imprimante, veuillez vérifier si l'imprimante est déjà connecté à l'alimentation, et si l'imprimante est déjà ouverte.

11. Paramè tres gé né raux

Ce chapitre porte principalement sur les paramè tres gé né raux.

Remarque: • l'apparence de panneau peut être différente dû à la différence de modèle et de fonction, la figure est seulement pour la ré fé rence.

11.1. Paramè tres systè me

11.1.1. Paramè tres de langue

Le « Réglage de la langue » permet de sé lectionner la langue du panneau de configuration à afficher.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Appuyer sur la touche orientation “▲” ou “▼” pour sélectionner l'option “System Setting”, appuyer sur la touche “OK”.
3. Appuyez sur la touche d'orientation '▲' ou '▼' pour sélectionner l'option"Language set", appuyez sur la touche 'OK' pour configurer la langue.

Le mode de veille peut ré duire efficacement la consommation d'imprimante, 'configuration de temps de veille' peut sé lectionner le temps libre de l'équipement avant l'entrée en mode de veille.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Appuyer sur la touche orientation “▲” ou “▼” pour sélectionner l'option “System Setting”, appuyer sur la touche “OK”.
3. Appuyez sur la touche '▲' ou '▼' pour sélectionner 'Sleep time set', appuyez sur la touche 'OK' pour configurer le temps de veille correspondant.

Remarque: • Lorsque l'imprimante est en mode veille, appuyez sur n'importe quel bouton pour la ré veiller.

11.1.3. Configuration d'économie d'encre

Vous pouvez sé lectionner l'é conomie d'encre, le mode d'é conomie d'encre peut diminuer la consommation de poudre de carbone et réduire le coût d'impression, lorsque le mode d'é conomie d'encre est 'mis en marche', la couleur d'impression est relativement claire. La configuration par défaut est 'fermé'.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Appuyer sur la touche orientation “▲” ou “▼” pour sélectionner l'option “System Setting”, appuyer sur la touche “OK”.
3. Sélectionnez « Toner save set » en appuyant sur « ▲ » ou « ▼ », et appuyez sur « OK » pour entrer dans le mode d'enregistrement toner.

Restaurer la configuration de sortie d'usine pour restaurer la configuration par dé faut d'imprimante, après la restauration de configuration de sortie d'usine, l'imprimante va se redé marrer automatiquement.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Appuyer sur la touche orientation “▲” ou “▼” pour sélectionner l'option “System Setting”, appuyer sur la touche “OK”.
3. Sélectionnez « Restore set » en appuyant sur « ▲ » ou « ▼ », puis appuyez sur « OK » pour restaurer les paramètres de l'usine.

System Setting 4. Restore set

11.1.5. Impression muet

Configuez le mode muet, pour ré aliser l'impression à vitesse ralentie au bruit relativement bas, lorsque le mode muet est en 'mis en marche', l'impression est faite à une vitesse basse. La configuration par dé faut est 'fermé'.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Appuyer sur la touche orientation “▲” ou “▼” pour sélectionner l'option “System Setting”, appuyer sur la touche “OK”.
3. Sélectionnez « Mute printing » en appuyant sur « ▲ » ou, « ▼ » puis appuyez sur « OK » pour activer le mode d'impression muet.

'Configuration auto é teint' pour configurer la condition d'é teindre d'imprimante et le temps de rallongement d'é teindre.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Appuyer sur la touche orientation “▲” ou “▼” pour sélectionner l'option “System Setting”, appuyer sur la touche “OK”.
3. Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner l'option « Auto off set », appuyez sur la touche « OK », pour configurer la condition d'é teindre et le rallongement de temps d'é teindre.

• Eteindre de connexion sans port (configuration par défaut d'usine.: tous les ports ne sont pas connectés, la fonction Wi-Fi du modèle le Wi-Fi est fermé e, l'impriman est en état d'attente ou en état de veille.
• Eteint en état d'attente: l'imprimante est en état d'attente ou en état de veille.
• L'imprimante satisfait des conditions d'auto éteint, elle va s'éteindre automatiquement après le temps de configuration.
• Après que le produit s'éteignez, la consommation d'électricité est à 0.5W ou plus basse.
• Certain pays (ou région) ne supporte pas la fonction de configuration d'auto é teint.

11.1.7. Paramètres d'économie d'énergie du panneau

Réglez la fonction d'économie d'énergie du panneau sur le panneau de commande pour économiser la consommation d'énergie de l'imprimante.

Remarque: • Lorsque le mode d'économie d'énergie du panneau est « Activé », l'imprimante est en mode veille, et l'impression ou la numérisation est démarré à partir de PC, l'écran LCD de l'imprimante ne se réveillera pas.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Appuyer sur la touche orientation “▲” ou “▼” pour sélectionner l'option “System Setting”, appuyer sur la touche “OK”.
3. Sélectionnez « PNL Eco Settings » en appuyant sur « ▲ » ou « ▼ », puis appuyez sur « OK » pour activer ou désactiver le mode d'économie d'énergie du panneau.

11.2. Paramè tres d'impression

11.2.1. Densité d'impression

Vous pouvez régler la densité du toner pour rendre l'effet d'impression pâ le ou foncé.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Sélectionnez «Print Setting » en appuyant sur « ▲ » ou « ▼ », puis appuyez sur « OK ».
3. Pour sélectionner "Print Density", appuyez sur le bouton « ▲ » ou « ▼ ». Appuyez sur « OK » pour appliquer la densité d'impression.

11.2.2. Calibrage des couleurs

Lorsque l'environnement dans lequel votre imprimante est utilisé e change considé rablement, l'imprimante peut effectuer automatiquement un calibrage des couleurs pour de meilleurs ré sultats d'impression. En cas de fantomatique ou de grande différence de couleur, vous pouvez calibrer manuellement les couleurs comme suit :

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Sélectionnez «Print Setting » en appuyant sur « ▲ » ou « ▼ », puis appuyez sur « OK ».
3. Sélectionnez «ColorCalibration » en appuyant sur « ▲ » ou « ▼ », puis appuyez sur « OK » pour dé finir « Étalonnage complet » et « Étalonnage de position ».

Remarque:

• Lorsque votre imprimante effectue un certain nombre de tâches d'impression, elle effectue automatiquement un calibrage des couleurs.
• Lorsque vous remplacez la cartouche de toner laser par une nouvelle, l'imprimante effectue automatiquement un calibrage des couleurs.

11.2.3. Paramè tres d'impression de transfert

Si l'image imprimé e est marbré e ou tacheté e, vous pouvez régler manuellement les paramè tres sous Paramè tres d'impression de transfert de la manière re suivante:

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Sélectionnez «Print Setting » en appuyant sur « ▲ » ou « ▼ », puis appuyez sur « OK ».
3. Appuyez sur «▲» ou «▼», sélectionnez «Other Settings» et appuyez sur «OK» pour définir les paramè tres sous «TP Settings».

Remarque: • Vous pouvez également définir les paramètres de transfert via l'interface de configuration de l'imprimante sur l'ordinateur. Veuillez consulter la section Section 7.2.5.

11.3. Paramè tres ré seau

Vous pouvez vé rifier ou régler le ré seau via le réglage du ré seau.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Appuyez sur la touche « ▲ » ou « ▼ » pour sélectionner « Network set ».
3. Appuyez sur la touche « OK » pour configurer 'configuration de ré seau câ blé', 'configuration de ré seau sans fil' et 'Wi-Fi Direct'.

Menu Setting 5. Network set

11.4. Informations de ré seau

Les utilisateurs peuvent vé rifier l'é tat du ré seau par le biais des Informations ré seau.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Sélectionnez « Network info » en appuyant sur « ▲ » ou « ▼ ».
3. Appuyez sur « OK » pour afficher les « Informations ré seau filaire » correspondantes, les « Informations ré seau sans fil » et les « Informations de connexion Wi-Fi ».

Menu Setting 6. Network info

11.5. Actualisation en ligne

Il se peut actualiser le matériel par le panneau de contrôle le d'imprimante sans ordinateur.

1. Ouvrez la source d'alimentation d'imprimante, connecter l'imprimante au réseau.
2. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
3. Sélectionnez « Online upgrade » en appuyant sur « ▲ » ou « ▼ ».
4. Appuyez sur « OK » et procéder selon les invites. Redémarrez l'imprimante après la mise à niveau.

Remarque: • Effectuez la mise à niveau en fonction des instructions et redé marrez l'imprimante. Si le télé chargement du firmware é choue, redé marrez l'imprimante et exé cutez l'opération à nouveau.

11.6. Rapport d'information

Vous pouvez imprimer le rapport d'information par le panneau de contrô le. Ces pages peuvent vous aider à connaî tre l'information du produit, diagnostiser et ré soudre les pannes du produit.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Appuyez sur la touche '▲' ou '▼' pour sélectionner l'option 'Info. report'.
3. Appuyez sur la touche 'OK' pour entrer à l'impression de rapport d'information, vous pouvez imprimer des rapports de produit selon le besoin.

Les rapports produits imprimables incluent les pages de démonstration, les pages d'information, les pages d'information journaux, les pages de structure de menu, les pages de test de qualité, la configuration du réseau, l'adresse e-mail, les courriers de groupe, l'adresse FTP, le hotspot Wi-Fi, etc.

Remarque: • Les rapports des produits ci-dessus sont ceux des produits les plus complets, le rapport de produit que vous utilisez ré ellement peut être diffé rent de celui des produits ci-dessus.

11.7. Information consommable

Vous pouvez afficher les informations consommables via le panneau de commande de l'imprimante.

1. Appuyez sur la touche 'menu' pour entrer dans l'interface de "Menu Setting".
2. Select « Consumable info. » by pressing « ▲ » or « ▼ ».
3. Appuyez sur « OK » pour voir la quantité restante de toner, l'état de la bouteille de toner déchets et d'autres informations.

Remarque: • La figure est pour la référence seule, l'imprimante peut avoir différence dû à l'aspect, modè le et la fonction diffé rente.

12.1. Nettoyage de l'imprimante

: Certaines parties de l'imprimante sont encore à haute tempé rature peu de temps après leur utilisation. Pour é viter les brû lures, veuillez ne pas toucher directement les endroits portant l'avertissement de tempé rature é levé e en contact avec les composants internes après s avoir ouvert le couvercle avant ou arrière de l'imprimante.

Remarque: • Débranchez l'imprimante avant de la nettoyer.

• Veuillez utiliser des détergents doux.
- Soyez prudent lorsque vous utilisez l'écran de l'imprimante pour éviter d'appuyer su l'é cran tactile ou de l'endommager. Veuillez utiliser un chiffon doux et sec ou tremper dans un dé tergent neutre ou de l'é thanol pour nettoyer la surface d'affichage.

N'utilisez pas de solvants organiques, ni de solutions acides ou alcalines pour le nettoyage.

12.1.1. Veuillez utiliser des dé tergents doux.

Pour éviter tout risque de choc électrique lors du nettoyage de l'extérieur de l'imprimante, dé branchez le cordon d'alimentation de la prise é lectrique et dé connectez tous les câbles de l'imprimante avant de poursuivre.

Remarque: • Veuillez effectuer ce travail tous les quelques mois.

- Les dommages causés à l'imprimante par une mauvaise manipulation ne sont pas couverts par la garantie de l'imprimante.

1. Éteignez l'imprimante, puis dé branchez le cordon d'alimentation de la prise é lectrique.

1. Retirez le papier de la sortie standard et du bac d'alimentation.

2. Enlevez la poussière, les peluches et les morceaux de papier autour de l'imprimante à l'aide d'une brosse douce ou d'un aspirateur.

3. Essuyer l'extérieur de l'imprimante avec un chiffon humide, doux et non pelucheux

Remarque: • N'utilisez pas de nettoyants ou de dé tergents mé nagers, car ils peuvent endommager la surface de l'imprimante. • Assurez-vous que toutes les zones de l'imprimante sont sè ches après le nettoyage.

1. Branchez le cordon d'alimentation à la prise électrique, puis mettez l'imprimante sous tension.

: Pour é viter tout risque d'incendie ou de choc é lectrique, branchez le cordon

d'alimentation à une prise de courant de calibre approprié et correctement mise à la terre, situé à proximité du produit et facilement accessible.

12.2. Remplacement des pièces et des consommables

1. Utilisation et entretien de la cartouche de toner.

Veuillez utiliser la cartouche originale pour obtenir la bonne qualité d'impression.

Veuillez prê ter à ces consignes à suivre en cas d'utiliser la cartouche:

- Veuillez sauvegarder la cartouche dans un endroit sec et évier la lumière.

- Il ne faut pas remplir à nouveau la cartouche vous-même. Sinon l'endommagement causé ne sera pas dans la porté e de garantie d'imprimante.

- Veuillez mettre la cartouche dans un endroit sec et frais.

- Il ne faut pas mettre la cartouche près de source de feu, le poudre de carbone dans la cartouche est inflammable, pour é viter l'incendie.

- En cas de sortir ou démonter la cartouche, veuillez prêter attention au problème de fuite de poudre de carbone, au cas où la fuite de poudre de carbone touche la peau ou vole dans les yeux ou la bouche, veuillez laver immé diatement avec l'eau, en cas de non confort, veuillez aller voir le mé decin.

• Lorsque vous placez la cartouche, s'il vous plaît rester à l'écart des enfants peuvent contacter région.
• Duré e de vie de cartouche
• La durée de vie de cartouche dépend de la quantité de poudre de carbone nécessaire pour le travail d'impression.
• Lorsque l'écran tactile affiche « Toner Cartridge Exhausted », cela signifie que la cartouche de toner est presque épuisée. S'il vous plaît remplacer la cartouche de toner.

12.2.1. Remplacement de la cartouche de toner

Remarque: • Si le plateau est déplié, retirez-le avant de remplacer la cartouche de toner.

1. Ouvrez le capot avant, puis appuyez fort.

1. Sortez le plateau de la cartouche de toner.

1. Dé ballez la nouvelle cartouche de toner.

Remarque:

- N'exposez pas le fond de la cartouche de toner à la lumière re directe. Une exposition prolongée à la lumière re peut entraîner des problèmes de qualité d'impression.

- Ne touchez pas le fond de la cartouche de toner. Dans le cas contraire, cela affectera la qualité des futurs travaux d'impression.

1. Insé rez une nouvelle cartouche de toner.

1. Insé rez le plateau de la cartouche de toner, puis fermez le couvercle.

12.2.2. Remplacement de la bouteille de toner usagé

1. Retirez la bouteille de toner usagé e.

Remarque: • Pour éviter les fuites de toner, gardez la bouteille de toner usagé en position verticale.

1. Dé ballez la nouvelle bouteille de toner usagé.
2. Insé rez une nouvelle bouteille de toner usagé.

12.2.3 Remettre le plateau en place

1. Retirez le plateau utilisé.

1. Dé ballez le nouveau plateau.

2. Insé rez un nouveau plateau.

12.3.1. Dé placer l'imprimante vers un autre lieu

Pour é viter tout risque de choc é lectrique, ne pas placer ou utiliser ce produit près de l'eau ou dans des endroits humides.

Si l'imprimante pè se plus de 18 kg, il faut au moins deux personnes formé es pour la soulever en toute sé curité.

: Pour éviter tout risque d'incendie ou de choc électrique, utilisez uniquement le cordon d'alimentation fourni avec ce produit ou le produit de remplacement autorisé par le fabricant.

: Lorsque vous dé placez l'imprimante, suivez ces directives pour é viter les blessures ou les dommages à l'imprimante:

• Assurez-vous que tous les couvercles et plateaux sont fermés.
• Éteignez l'imprimante, puis débranchez le cordon d'alimentation de la prise électrique.
• Débranchez tous les cordons et câbles de l'imprimante.
• Si l'imprimante a des roulettes à sa base, dé placez-la avec pré caution vers le nouvel emplacement. Faites preuve de prudence lorsque vous franchissez des seuils et que vous cassez des revêtements de sol.
• Utilisez toujours les poignées de l'imprimante pour la soulever.
• Tout chariot utilisé pour déplacer l'imprimante doit avoir une surface capable de supporter toute l'empreinte de l'imprimante.
• Maintenez l'imprimante en position verticale.

• Évitez les vibrations violentes lorsque vous vous déplacez.

• Assurez-vous que vos doigts ne sont pas sous l'imprimante lorsque vous la posez.

• Veillez à ce qu'il y ait une distance suffisante autour de l'imprimante.

Remarque: • Les dommages causés à l'imprimante par une mauvaise manipulation ne sont pas couverts par la garantie de l'imprimante.

12.3.2. Transport de l'imprimante

Pour le transport de l'imprimante, utilisez l'emballage d'origine.

13. Ré solution des problé mes

Veuillez lire attentivement cette section. Elle peut vous permettre de ré soudre les problème mes les plus courants associés à l'impression. Si le problème me persiste, veuillez contacter le centre de service après s-vente Pantum.

Avant de ré soudre les problème mes courants, vé rifiez d'abord que:

• Le cordon d'alimentation est correctement branché et que l'imprimante est allumée.
• Toutes les protections sont enlevées.
• La cartouche de toner est installée correctement.
• Le papier est correctement chargé dans le plateau.
• Le câble reliant l'imprimante à l'ordinateur est correctement branché.
• Le pilote d'imprimante adapté est sélectionné et correctement installé.
• Le port de l'ordinateur est correctement configuré et est connecté au port de l'imprimante adapté.

13.1. Éviter les embouteillages

13.1.1. Chargement correct du papier

- Assurez-vous que le papier est bien à plat dans le bac.

Chargement correct du papier	Chargement incorrect du papier

• Ne pas charger ou retirer un plateau pendant que l'imprimante est en cours d'impression.
• Ne chargez pas trop de papier. Assurez-vous que la hauteur de la pile est inférieure à l'indicateur de remplissage maximal du papier.
• Ne glissez pas de papier dans le bac. Chargez le papier comme indiqué dans la figure.

• Assurez-vous que les guides papier sont correctement positionné s et n'exercent pas une pression trop forte sur le papier ou les enveloppes.
• Après avoir chargé le papier, poussez le bac dans l'imprimante.

13.1.2. Utiliser le papier recommandé

• N'utilisez que le papier ou les supports spéciaux recommandés.
• Ne chargez pas de papier froissé, plissé, humide, plié ou bouclé.
• Fléchissez, déployez et alignez les bords du papier avant de le charger.

• N'utilisez pas de papier qui a été coupé ou rogné à la main.
• Ne pas mélanger les formats, poids ou types de papier dans le même bac
• Assurez-vous que le format et le type de papier sont correctement réglés sur le panneau de contrôle le de l'ordinateur ou de l'imprimante.
• Conservez le papier conformément aux recommandations du fabricant.

13.2. Localiser le papier coincé

N°	Emplacements des bourrages papier
1	Sortie standard
2	Bac d'alimentation manuelle
3	Bac d'alimentation automatique
4	Couverture arrière

13.3. Retirer un bourrage papier

13.3.1. Bourrage papier dans le bac automatique

1. Retirez le plateau.

1. Retirez le papier coincé.

Remarque: • Veillez à ce que tous les fragments de papier soient retirés.

1. Insé rez le plateau.
2. Ouvrez le couvercle arrière re.

: L'intérieur de l'imprimante peut être chaud. Pour réduire le risque de blessure par un composant chaud, laissez la surface refroidir avant de la toucher.

1. Retirez le papier coincé.

Remarque: • Veillez à ce que tous les fragments de papier soient retirés.

1. Fermez le couvercle.

13.3.2. Bourrage papier dans le bac manuel

1. Ouvrez le capot avant, puis appuyez fort.

1. Retirez le papier coincé.

Remarque: • Veillez à ce que tous les fragments de papier soient retirés.

1. Fermez le couvercle avant.

Remarque: • Veuillez contacter le centre de service si le problème persiste encore.

13.3.3. Bourrage papier dans la couverture arrière

1. Ouvrez le couvercle arrière re.

: L'intérieur de l'imprimante peut être chaud. Pour réduire le risque de blessure par un composant chaud, laissez la surface refroidir avant de la toucher.

1. Retirez le papier coincé.

Remarque: • Veillez à ce que tous les fragments de papier soient retiré s.

- Zone de fusion

- Sous la zone de fusion

1. Fermez le couvercle.

13.4. Problè me du logiciel

Problè me	Solution
L'icô ne de l'imprimante n'est pas affiché e dans le dossier « Appareil et imprimante » .	Ré installez le pilote de l'imprimante.Vé rifiez que le câ ble USB de l'interface et que le câ ble d'alimentation sont correctement branché s.
L'imprimante se trouve en modePrê t mais n'effectue aucune tâ che d'impression.	Si le problème me persiste après avoir redé marré l'imprimante, veuillez ré installer le pilote.S'assurer que la connexion de fil d'internet et USB soient correcte.
Impossible d'installer le pilote	Vé rifiez que le service spouleur d'impression est activé .Vé rifiez l'alimentation et les câ bles de l'imprimante.
Le pilote ne peut pas ê tre utilisé si l'adresse IP de l'imprimante a été modifié e.	Modifiez l'adresse IP du port du pilote de l'imprimante.Si la méthode ci-dessus ne fonctionne pas, veuillez ré installer le pilote de l'imprimante.Il est conseillé de paramé trer une adresse IP fixe sur l'imprimante ré seau.Dans le ré seau DHCP, il est conseillé de relier l'adresse IP à l'adresse MAC de l'imprimante.

13.5. Message d'erreur

Message d'erreur	Raison	Mesure
Aucune cartouche de toner n'est installé e.	La cartouche de toner n'est pas installé e correctement ou la cartouche de toner est endommagé e.	Installez correctement la cartouche de toner ou remplacez-la par une nouvelle.
Toner faible	Toute cartouche de toner est à court de toner.	Veuillez pré parer une nouvelle cartouche de toner correspondante.
Err Cartouche	L'imprimante ne prend pas en charge la cartouche de toner.	Veuillez remplacer la cartouche de toner prise en charge par l'imprimante.
Fin de vie du toner	Le toner a été é puisé.	Remplacez la cartouche de toner.
Dé faillance de l'alimentation	Le papier n'est pas installé correctement. Le papier est au-delà de la spécification.	Veuillez installer le papier correctement.
Ré glages papier inadaptés	Format ou type de papier cô té lecteu non compatible avec les ré glages du panneau de contrô le de l'imprimante.	Veuillez installer le papier correctement. Merci de modifier le format ou le type de papier cô té imprimante.
Bourrage papier dans l'imprimante	Le papier n'est pas installé correctement.	Veuillez installer le papier correctement.
La bouteille de toner usagé est presque pleine	La bouteille de toner usagé e fonctionne en dessous de sa capacité .	Veuillez pré parer une nouvelle bouteille de toner usagé .
La bouteille de toner de dé chets est pleine.	La bouteille de toner usagé est pleine	Veuillez remplacer la bouteille de toner usagé .
Aucune bouteille de toner de dé chets n'est détectée.	La bouteille de toner de déchets n'est pas installé e correctement.	S'il vous plaît enlever et réinstaller la bouteille de toner dé chets.
Le scanneur est occupé	Avec d'autres tâ ches de numé risation	Veuillez annuler la tâ che en cours ou attendre la fin des autres tâ ches de numé risation.
La numé risation a é choué	Erreur interne du scanneur.	Veuillez contacter le service clientè le Pantum.

Remarque: • Veuillez contacter le centre de service si le problème persiste encore.

13.6. Ré solution des problème mes courants

13.6.1. Problè mes courants

Type de problème me	Problè me	Raison	Solution
Problè mes d'impression	Mauvaise qualité d'impression	· Voir le défaut d'image dans la Section 13.6.2.	· Voir le défaut d'image dans la Section 13.6.2.
Problè mes de copie	Copie impossible	· Le scanneur est endommagé.	· Veuillez contacter le service clientè le Pantum.
	Copie d'image anormale	· Le scanneur est sale ou dé fectueux.· Cartouche est sale ou endommagé	· Nettoyez le scanneur.· Il est conseillé de changer la cartouche originale.
Problè mes avec l'imprimante	L'imprimante ne fonctionne pas	· Le cordon d'alimentation n'est pas correctement branché .· Le câble entre l'ordinateur et l'imprimante n'est pas correctement branché .· Erreur dans l'indication du port d'impression.· L'imprimante se trouve hors-ligne et Utiliser l'imprimante hors-ligne est dé coché .· L'imprimante ne reprend pas l'impression après une erreur interne, par exemple un bourrage papier, un manque de papier, etc.· L'installation de programme d'imprimante n'est pas correcte.	· Vérifiez que le cordon d'alimentation soit correctement branché· Débranchez et rebranchez le câ ble de l'imprimante.· Vérifiez les paramètres des imprimantes sous Windows pour è tre sûr que la tâ che d'impression a été envoyé e vers le bon port. Si l'ordinateur compte plus d'un port, assurez-vous que l'imprimante est connecté e au bon port.· Vérifiez que l'imprimante se trouve en ligne.· Veuillez éliminer les erreurs pour que l'imprimante reprenne l'é tat normal.· Déchargez puis réinstallez le programme d'imprimante.
Problè mes de numé risation	Erreur de numé risation	• Le câble de données de l'appareil n'est pas correctement branché .• Le pilote de numérisation n'est pas correctement installé .• L'écran LCD affiche des messages d'erreur.	• Vérifiez que le câble de donné es soit correctement branché .• Réinstallez le pilote de numé risation.
Problè mes avec le papier	Erreur de chargement du papier	• Le support d'impression n'a pas été correctement chargé .• Le support d'impression n'est pas compatible.• Le rouleau de chargement est sale.• Trop de papier dans la boîte de papier.	• Veuillez installer correctement l'intermé dia d'impression, en cas d'utiliser l'intermé dia spé cifique, veuillez utiliser la boî te d'alimentation de papier manuel pour l'impression.• Veuillez utiliser un support d'impression correspondant aux spécifications.• Nettoyez le rouleau de chargement.• Retirez le papier excé dentaire du plateau. Pour l'impression sur des supports d'impression spéciaux, utilisez le plateau manuel.
	Bourrage papier	• Trop de papier dans la boîte de papier.• Le support d'impression n'est pas compatible.• Le canal de chargement contient des substances é trangè res.• Le rouleau de chargement est sale.• Des pièces internes ne fonctionnent plus.	• Retirez le papier excé dentaire du plateau. Pour l'impression sur des supports d'impression spéciaux, utilisez le plateau manuel.• Veillez à utiliser le papier qui ré pond aux spécifications. Pour l'impression sur des supports d'impression spéciaux, utilisez le plateau manuel.

		Nettoyez le canal de chargement.Nettoyez le rouleau de chargement.
Impression de plusieurs pages à la fois	Trop d'électricité statique sur le support papier.Le support d'impression est humide et collant.Des pièces internes ne fonctionnent plus.	Séparez les pages du support d'impression pour é liminer l'é lectricité statique.Nous vous conseillons d'utiliser le support d'impression recommandé.Séparez les pages du support d'impression ou utilisez un nouveau support d'impression ou un support sec.

Remarque: • Veuillez contacter le centre de service si le problème persiste encore.

13.6.2. Défauts d'image

Remarque:

- Avant que le problème ne soit résolu, veuillez imprimer la « page de test de la qualité d'impression ». Pour savoir comment imprimer la page de test de qualité veuillez-vous ré fé rer à la Section 11.6.

Problè me	Raison	Solution
Pages blanches ou blanches	• La cartouche de toner n'est pas installé e correctement.	• Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.
Impression foncé e	• Une densité plus élevée est fixée lors de l'impression.• La presse écrite ne répond pas aux spécifications d'usage. Par exemple, le support d'impression est texturé , humide ou trop rugueux.• Le papier utilisé a été stocké à l'air libre pendant une longue pé riode.	• Réglez la densité du toner à partir de « Pré fé rences d'impression » en fonction d votre système d'exploitation, ou en sé lectionnant « Densité d'impression » si le panneau de contrôle le, voir lasection11.2.1pour plus de dé tails.• Veuillez utiliser correctement le support conforme aux spécifications. Voir laSection 2.• Conservez le papier dans son emballage d'origine avant de l'utiliser.• Effectuez le réglage « Entiè rement calibré », veuillez-vous ré férer àla Secti11.2.2pour le mode de réglage.
Imagesfantô mes	• Le plateau ne parvient pas à charger les supports correctement.• La cartouche de toner n'est pas installé e correctement.	• Chargez le papier correct. Veuillez-vous ré fé rer à laSection 2.4pour savoir comment charger correctement le papier.• Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.• Effectuez le réglage « Marge calibré e » ou « Entiè rement calibré e », veuillez-vous référer à laSection 11.2.2pour le mode de ré glage.
Fond gris ou coloré	• La cartouche de toner n'est pas installé e correctement.• Le canal de chargement est sale.• Numérisation exposée à la lumière.• Si un fond gris ou coloré apparaît lors de la copie ou de la numé risation. le plaqué verre peut être sale.	• Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.• Nettoyez le canal de chargement.• Veuillez fermer le capot sur le document, puis effectuez la copie et la numé risation.• Nettoyez la vitre du plateau
Margesincorrectes	• Le plateau ne parvient pas à charger les supports correctement.• La marge d'impression est mal réglé e.	• Chargez le papier correct. Veuillez-vous ré fé rer à laSection 2.4pour savoir comment charger correctement le papier.• Veuillez régler la marge d'impression correcte.• Effectuez le réglage « Marge calibré e » ou « Entiè rement calibré e », veuillez-vous référer à laSection 11.2.2pour le mode de ré glage.
Léger	Une densité plus faible est fixée lors de l'impression.La presse é crite ne ré pond pas aux spécifications d'usage. Par exemple, le support d'impression est texturé , humide ou trop rugueux.La résolution du programme d'impression est trop faible et la densité est trop faible.Le papier utilisé a été stocké à l'air libre pendant une longue pé riode.La cartouche de toner n'est pas installé e correctement.L'ensemble économie de toner est vé rifié .	Veuillez utiliser correctement le support conforme aux spécifications. Voir la Section 2.Réglez la densité du toner à partir de « Pré fé rences d'impression » en fonction de votre système d'exploitation, ou en sélectionnant « Densité d'impression » si le panneau de contrôle le, voir la section 11.2.1 pour plus de dé tails.Conservez le papier dans son emballage d'origine avant de l'utiliser.Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.Veuillez vérifier si le mode d'économie de toner est activé.Effectuez le réglage « Entiè rement calibré », veuillez-vous ré férer à la Secti 11.2.2 pour le mode de réglage.
Couleur manquante	La cartouche de toner n'est pas installé e correctement.L'unité de développement de la couleur manquante n'est pas installé e correctement.	Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.Veuillez retirer l'unité de développement de la couleur manquante et la ré insé rer.
Mottles et taches	·La cartouche de toner est sale oupré sente des fuites de toner.·La presse écrite ne répond pas auxspécifications d'usage. Par exemple,le support d'impression est texturé ,humide ou trop rugueux.·Le papier utilisé a été stocké à l'airlibre pendant une longue pé riode.·La cartouche de toner n'est pasinstallé e correctement.·Paramètres d'impression de transfertincorrects.·Le canal de chargement est sale.·Si des taches de toner apparaissentsur les pages copié es ou numé risé escela implique la vitre du plateau estpeut-ê tre sale.·Le scanneur est sale ou dé fectueux.	·Veuillez contacter le centre de service àla clientè le.·Veuillez utiliser correctement le supportconforme aux spécifications. Voir laSection 2.·Conservez le papier dans son emballaged'origine avant de l'utiliser.·Tirez le plateau de la cartouche de toner,retirez la cartouche de toner, puis insé rezla cartouche de toner, et insé rez le plateau de la cartouche de toner.·Veuillez réajuster les paramètresd'impression par transfert. Pour les é tapespécifiques, veuillez consulter laSection7.2.5ou laSection 11.2.3.·Nettoyez le canal de chargement.·Nettoyez la vitre du plateau
Le papier detravers	·Le plateau ne parvient pas à chargerles supports correctement.·Le papier utilisé a été stocké à l'airlibre pendant une longue pé riode.	·Chargez le papier correct. Veuillez-vousré fé rer à laSection 2.4pour savoircomment charger correctement le papier.·Conservez le papier dans son emballaged'origine avant de l'utiliser.
L'impression estde travers ou detravers	·Le plateau ne parvient pas à chargerles supports correctement.·La presse écrite ne répond pas auxspécifications d'usage. Par exemple,le support d'impression est texturé ,humide ou trop rugueux.·Le papier utilisé a été stocké à l'airlibre pendant une longue pé riode.·Le canal de chargement est sale.	·Chargez le papier correct. Veuillez-vousré fé rer à laSection 2.4pour savoircomment charger correctement le papier.·Veuillez utiliser correctement le supportconforme aux spécifications. Voir laSection 2.·Conservez le papier dans son emballaged'origine avant de l'utiliser.·Nettoyez le canal de chargement.
Images en couleur ou en noir	·La cartouche de toner n'est pas installé e correctement.·Si une image totalement noire apparaît lors de la copie et de la numé risation, il peut s'agir d'une surexposition de la numé risation et le capot sur le document n'est peut-être pas correctement fermé.·Le scanneur est endommagé.	·Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.·Veuillez fermer le capot sur le document, puis effectuez la copie et la numé risation.·Veuillez contacter le service clientè le Pantum.
Texte ou image coupés	·Le plateau ne parvient pas à charger les supports correctement.·La cartouche de toner n'est pas installé e correctement.·Il y a des objets étrangers à l'inté rieur de l'imprimante.	·Chargez le papier correct. Veuillez-vous ré fé rer à laSection 2.4pour savoir comment charger correctement le papier.·Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.·Veuillez contacter le centre de service à la clientè le.
Le toners'enlè ve facilement	·Les médias imprimés qui ne ré pondent pas aux spécifications son utilisé s. Par exemple, le poids du support n'est pas supporté par l'imprimante.·Le papier utilisé a été stocké à l'air libre pendant une longue pé riode.	·Veuillez utiliser correctement le support conforme aux spécifications. Voir laSection 2.·Conservez le papier dans son emballage d'origine avant de l'utiliser.
Densité d'impression iné gale	·La cartouche de toner n'est pas installé e correctement.	·Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.·Effectuez le réglage « Entiè rement calibré », veuillez-vous ré fé rer àla Secti 11.2.2pour le mode de réglage.
Lignes noires horizontales	• Le papier utilisé a été stocké à l'air libre pendant une longue pé riode.• La cartouche de toner n'est pas installé e correctement.	• Conservez le papier dans son emballage d'origine avant de l'utiliser.• Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.
Lignes noires verticales	• Le papier utilisé a été stocké à l'air libre pendant une longue pé riode.• La cartouche de toner n'est pas installé e correctement.• Le canal de chargement est sale.• Si des lignes noires verticales apparaissent lors de la copie ou de la numé risation, le scanneur ou la vitre du plateau sont peut-être sales.• L'ampoule du scanneur est sale.• Le scanneur est endommagé.	• Conservez le papier dans son emballage d'origine avant de l'utiliser.• Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.• Nettoyez le canal de chargement.• Nettoyez le scanneur ou la vitre du plateau.• Veuillez contacter le service clientèle Pantum.
Lignes blanches horizontales	• La cartouche de toner n'est pas installé e correctement.	• Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.
Lignes blanches verticales	• La presse écrite ne répond pas aux spécifications d'usage. Par exemple, le support d'impression est texturé , humide ou trop rugueux.• La cartouche de toner n'est pas installé e correctement.	• Veuillez utiliser correctement le support conforme aux spécifications. Voir la Section 2.• Tirez le plateau de la cartouche de toner, retirez la cartouche de toner, puis insé rez la cartouche de toner, et insé rez le plateau de la cartouche de toner.
Dé fauts ré pé titifs	• La cartouche de toner est endommagé e.La page de test de la qualité d'impression ne ré pond à aucune des mesures suivantes:Cartouche:• 25,70mm• 35,30mm• 75,6mm• 26,7mmFuser:• 56,5mmModule de transfert:• 25,10mm• 59,70mm• 28,30mm• 65mm• 65mm	• Il est recommandé de remplacer par la cartouche de toner d'origine.• Veuillez enregistrer les données et contacter le centre de service à la clientè le.

Remarque: • Les pannes ci-dessus peuvent è tre amé lioré es par nettoyer ou changer la boî de carbone. Si le problème me persiste encore, veuillez contacter le centre de service.

14. Spécifications du produit

Remarque:

• Les valeurs de spécification varient légèrement en fonction des modèles d'imprimantes et de leurs fonctions respectives. Les spécifications de produit varient en fonction des pays et des régions.
• Ces valeurs reposent sur les donné es initiales. Pour plus d'informations sur les spécifications les plus récentes, rendez-vous sur: www.pantum.com.

14.1. Pré sentation des spécifications

Taille du produit (L x P x H)	401*411*314mm
Poids du produit (y compris la cartouche, à l'exclusion de l'emballage)	18.5KG
Poids du produit (y compris la cartouche et l'emballage)	21.2KG
Environnement d'impressio	Intervalle de tempé rature idé ale pour l'impression: 10-32°C
	Porté e d'humidité d'impression:20%RH~80%RH
Tension d'alimentation	110V Model: AC110-127V,50Hz/60Hz,7A
	220V Model: AC220-240V,50Hz/60Hz,3.5A
Bruit (niveau de pression acoustique)	En attente: ≤30dB(A)
	Imprimer/Scanner: ≤52dB(A)
	Copie: ≤54dB(A)
	Mode muet: ≤47dB(A)
Heure d'entrée en attente de ré seau	1 minutes
Consommation é lectrique	Eteint: ≤0.15W
	Veille: ≤1W
	En attente: ≤10W
	Attente de réseau: ≤2W
	TEC: conforme aux exigences de l'indice d'efficacité é nergé tique chinois
Système d'exploitation	Microsoft Windows XP/ Windows 7/ Windows 8/ Windows 8.1/ Windows 10/Windows Server 2012/Windows Server 2016(32/64 Bit)
	macOS 10.9/10.10/10.11/10.12/10.13/10.14/10.15
	Linux (Ubuntu 16.04/ Ubuntu 18.04)
	iOS 9.0-14.0
	Android 5.1-10.0
Interface de communication	USB 2.0(High Speed)
	IEEE802.3 10Base-T/100Base-Tx
	IEEE802.11b/g/n (Compatible avec WPS)
	Fré quence de fonctionnement: 2412Mhz - 2472Mhz
	Puissance de sortie de la FR: ≤20dBm

14.2. Spécifications d'impression

Vitesse d'impression	18ppm(A4)/19ppm (Letter)
Dé lai d'impression de la première re page	Noir et blanc: ≤10s
	Couleur: ≤12s
Langage d'imprimante	PDL

14.3. Spécifications de copie

Vitesse Photocopie	Noir et blanc: 18cpm
	Couleur: 18cpm
FCOT	FB: ≤16s
	ADF: ≤18s
Autres fonctions de copie	Pour l'impression de piè ces d'identité, l'impression de documents, l'impression N-in-1, l'impression de clones, l'impression d'affiches

14.4. Spécifications de numé risation

Type de numé risation	Plateau
Vitesse de numé risation	18ipm
Taille de numé risation maximum	Plateau: 216×297mm
Mode de balayage	Couleur/Gris/Noir et Blanc
Fonctions de sortie de numé risation	Numé risation vers PC, e-mail, FTP

PANTUM
