Caractéristiques techniques	Imprimante laser monochrome, impression recto verso automatique, connectivité Wi-Fi, USB et Ethernet.
Résolution d'impression	Jusqu'à 1200 x 1200 dpi.
Vitesse d'impression	Jusqu'à 40 pages par minute.
Capacité du bac à papier	250 feuilles.
Dimensions	Dimensions compactes pour un usage de bureau.
Poids	Environ 10 kg.
Utilisation	Idéale pour les bureaux et les petites entreprises nécessitant une impression rapide et de qualité.
Maintenance	Remplacement facile des toners et nettoyage régulier recommandé.
Sécurité	Fonctionnalités de sécurité intégrées pour protéger les données d'impression.
Informations générales	Compatible avec divers systèmes d'exploitation, y compris Windows et macOS.

FOIRE AUX QUESTIONS - BP5200DW PANTUM

Comment installer l'imprimante Pantum BP5200DW ?

Pour installer l'imprimante Pantum BP5200DW, déballer l'imprimante, brancher le cordon d'alimentation et allumer l'appareil. Ensuite, insérez le tambour et le toner, puis connectez l'imprimante à votre ordinateur via USB ou Wi-Fi. Suivez les instructions du guide d'installation fourni.

Comment résoudre un problème d'impression floue ?

Si vos impressions sont floues, vérifiez que le toner est correctement installé et qu'il n'est pas vide. Nettoyez les rouleaux d'alimentation et l'intérieur de l'imprimante. Vous pouvez également lancer un test d'impression pour vérifier la qualité.

Que faire si l'imprimante ne se connecte pas au réseau Wi-Fi ?

Vérifiez que votre routeur fonctionne correctement et que l'imprimante est à portée du signal Wi-Fi. Assurez-vous que vous utilisez le bon mot de passe pour le réseau et redémarrez l'imprimante ainsi que le routeur si nécessaire.

Comment remplacer la cartouche de toner ?

Pour remplacer la cartouche de toner, ouvrez le panneau avant de l'imprimante, retirez l'ancienne cartouche en la tirant doucement, puis insérez la nouvelle cartouche en vous assurant qu'elle est bien enclenchée. Refermez le panneau et l'imprimante est prête à l'emploi.

L'imprimante affiche un message d'erreur, que faire ?

Si un message d'erreur apparaît, consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. Vous pouvez essayer de redémarrer l'imprimante ou de vérifier les connexions de câbles. Si le problème persiste, contactez le support technique.

Comment imprimer en double face ?

Pour imprimer en double face avec la Pantum BP5200DW, sélectionnez l'option d'impression recto verso dans les paramètres d'impression de votre ordinateur avant de lancer l'impression. Si cette option n'est pas disponible, vous devrez imprimer manuellement les pages impaires puis les pages paires.

Quels types de papier sont compatibles avec cette imprimante ?

La Pantum BP5200DW est compatible avec divers types de papier, y compris le papier ordinaire, le papier photo et les enveloppes. Il est recommandé d'utiliser du papier avec un grammage compris entre 60 et 120 g/m² pour de meilleurs résultats.

Comment mettre à jour le firmware de l'imprimante ?

Pour mettre à jour le firmware de la Pantum BP5200DW, visitez le site web de Pantum, téléchargez la dernière version du firmware, puis suivez les instructions fournies pour l'installer via USB ou réseau.

Pourquoi l'imprimante ne répond-elle pas ?

Si l'imprimante ne répond pas, vérifiez qu'elle est allumée et connectée à votre ordinateur ou réseau. Assurez-vous qu'il n'y a pas de bourrage papier et que le niveau de toner est suffisant. Un redémarrage de l'imprimante peut également résoudre le problème.

Comment nettoyer l'imprimante ?

Pour nettoyer votre Pantum BP5200DW, débranchez l'imprimante et utilisez un chiffon doux et sec pour essuyer l'extérieur. Pour l'intérieur, retirez le toner et le tambour, puis nettoyez délicatement avec un chiffon non pelucheux. Ne touchez pas les surfaces sensibles avec les doigts.

MODE D'EMPLOI BP5200DW PANTUM

Bienvenue parmi les produits Pantum Series !

Nous vous remercions d'avoir choisi nos produits Pantum Series !

Afin de proté ger vos inté rê ts, veuillez lire attentivement les articles suivants.

Pour plus d'informations, veuillez consulter notre site officiel (www.pantum.com).

Avis juridique

Marque commercial

Pantum et les logos Pantum sont des marques dé posés de Zhuhai Pantum Electronics Co., Ltd. Microsoft ^® , Windows ^® , Windows Server ^® et Windows Vista ^® sont des marques dé posés de Microsoft Corporation aux États-Unis et/ou dans d'autres pays/régions.

La marque et les logos Bluetooth ^® étant des marques dé posé es appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Zhuhai Pantum Electronics Co., Ltd. est soumise à une licence. Les autres marques dé posé es et dé nominations commerciales appartiennent à leurs propriétaires respectifs.

Wi-Fi Direct, Wi-Fi Protected Setup (WPS), WPA, WPA2, WPA3 et Wi-Fi Protected Access sont des marques de Wi-Fi Alliance.

Les noms des logiciels figurant dans ce Guide de l'utilisateur appartiennent à leurs societies respectives conformément à l'accord de licence correspondant. Toute référence à ces logiciels est donnée à titre purement indicatif.

Tous les autres noms de produits et de marques mentionnés dans le pré sent document peuvent être des marques déposé es, des marques commerciales ou des marques de service de leurs propriétaires respectifs. Toute référence à ces noms est donnée à titre purement indicatif.

Droits d'auteur

Les droits d'auteur de ce Guide de l'utilisateur appartiennent à Zhuhai Pantum Electronics Co., Ltd. Il est interdit de copier, traduire, modifier ou transmettre ce Guide de l'utilisateur par quelque moyen ou sous quelque format que ce soit, sans le consentement écrit préalable de Zhuhai Pantum Electronics Co., Ltd.

Version: V1.2

Clause de non-responsabilité

Pour une meilleure expérience de l'utilisateur, Zhuhai Pantum Electronics Co., Ltd. se reserve le droit d'effectuer des modifications sur ce Guide de l'utilisateur. Les informations continues dans le présent document sont susceptibles d'être modifiées sans préavis.

Les utilisateurs sont responsables des dommages résultant d'une utilisation incorrecte de ce Guide de l'utilisateur. En outre, hormis la garantie explicite accordée dans le manuel de maintenance du produit ou dans notre engagement de service, Zhuhai Pantum Electronics Co., Ltd. ne donne aucune garantie, explicite ou implicite, liée à ce Guide de l'utilisateur (y compris sur les formulations choisies).

L'utilisation de ce produit en vue de copier, imprimer ou numériser certains documents ou images, ou pour réaliser d'autres types d'opérations peut être interdite par certaines lois régionales. En cas de doute concernant la légalité de l'utilisation de ce produit pour certains types de documents ou images, veuillez, au préalable, consulter votre conseiller juridique.

Mesures de sé curité

Débrancher l'alimentation électrique

Le produit doit être placé à proximité ou être facilement accessible des prises de courant, afin de permettre une déconnexion facile de l'alimentation électrique !

Sécurité du laser

Les rayonnements laser sont dangereux pour le corps humain. Les composants laser étant entièrement scellés dans l'imprimante, aucune fuite du rayonnement laser ne pourra être observée. Pour éviter les rayonnements laser, veuillez ne pas démonter l'imprimante sans connaissance préalable.

Mise en garde – En cas d'utilisation de commandes ou de réglages ou d'exécution de procédures autres que ceux spécifiés dans le présent document, il existe un risque d'exposition à des radiations dangereuses.

L'imprimante respecte les dispositions prévues pour les produits laser de Classe 1 selon la norme CFR.

L'imprimante possède un laser à diode de Classe 3B, qui ne présente aucune fuite de rayonnement parmi les composants laser.

Les composants laser doivent être conformes aux exigences du : Code des règlements fédéraux des États-Unis, 21 CFR 1040, IEC 60825-1.

L'étiquette suivante est attachée aux composants laser situés à l'intérieur de l'imprimante:

Avertissement de sécurité

Veuillez prendre connaissance des avertissements de sécurité suivants avant d'utiliser l'imprimante:

Avertissement

L'imprimante contient une électrode haute tension. Avant de nettoyer l'appareil, veillez à bien couper le courant !

Brancher et débrancher la prise électrique avec les mains humides peut provoquer une décharge électrique.

L'unité de fusion est chaude pendant et après l'impression. Ne touchez pas l'unité de fusion (la zone grisée présentée sur le dessin) afin d'éviter de vous brûler.

L'unité de fusion porte une étiquette d'avertissement concernant les hautes températures. Veuillez ne pas retirer ou endommager cette étiquette.

Pré cautions

Précautions à observer avant d'utiliser l'imprimante:

1. Lisez et veillez à bien comprendre toutes les instructions.
2. Familiarisez-vous avec les principes de base associés aux appareils électriques.
3. Observez toutes les instructions et tous les avertissements présents sur le matériel ou spécifiés dans le manuel fourni avec ce matériel.
4. Si les instructions de fonctionnement entrent en conflit avec les informations de sécurité, veuillez consulter de nouveau les informations de sécurité car vous pourriez avoir mal compris les instructions de fonctionnement. Si vous ne pouvez pas résoudre ce conflit, veuillez appeler notre ligne d'assistance téléphonique ou contacter un technicien pour obtenir de l'aide.
5. Avant de nettoyer le matériel, débranchez le cordon d'alimentation de la sortie d'alimentation secteur. N'utilisez aucun produit nettoyant liquide ou en aérosol.
6. Vérifiez que le matériel soit posé sur une surface de bureau stable, afin d'éviter les graves dommages que pourrait provoquer une chute du matériel.
7. Ne placez pas le matériel près d'un radiateur, d'un climatiseur ou d'un tuyau de ventilation.
8. Ne placez pas d'objets sur le cordon d'alimentation. Ne placez pas le matériel à un endroit où des personnes pourraient marcher sur le cordon d'alimentation.
9. Ne surchargez pas les prises et les rallonges. Cela pourrait diminuer leurs performances et provoquer un incendie ou une décharge électrique.
10. Ne laissez pas les animaux de compagnie mordiller le cordon d'alimentation ou le câble de l'interface de l'ordinateur.
11. Ne laissez pas les objets pointus percer le matériel afin d'éviter tout contact avec l'appareil haute tension ce qui pourrait provoquer un incendie ou une décharge électrique. Ne renversez pas de liquid sur le matériel.
12. Ne démontez pas l'appareil afin d'éviter les risques de décharge électrique. Les réparations nécessaires devront être effectuées uniquement par des professionnels de la maintenance. Ouvrir ou enlever le couvercle pourrait provoquer une décharge électrique ou représenter d'autres dangers potentiels. Un montage ou démontage incorrect pourrait également provoquer une décharge électrique lors d'une utilisation ultérieure.
13. Dans les situations énumérées ci-dessous, débranchez le matériel de l'ordinateur, retir ez le cordon d'alimentation de la prise d'alimentation murale et contactez un membre qualifié du personnel de service pour la maintenance:
14. Du liquide a été renversé sur le matériel.
15. Le matériel a été exposé à la pluie ou à de l'eau.
16. Le matériel est tombé ou le capot est endommagé.
17. Les performances du matériel changent de manière significative.
18. Réglez uniquement les commandes mentionnées dans les instructions. Un mauvais réglage des autres commandes peut endommager le produit et allonger la durée des réparations par les professionnels.
19. N'utilisez par le matériel par temps d'orage afin d'éviter les risques de décharge électrique. Si possible, débranchez le cordon d'alimentation en cas d'orage.

20. Si vous imprimez des pages en continu, la surface du plateau chauffe. Prenez soin de ne pas toucher cette surface et éloignez-en les enfants.

21. Le câ ble d'interface de l'appareil connecté à l'imprimante ne doit pas être connecté à l'extérieur.

22. Veuillez assurer une ventilation d'appoint en cas d'utilisation prolongée ou d'impression de grandes quantités de documents dans une pièce mal aérée.
23. En mode veille, l'appareil se mettra automatiquement en mode d'économie d'énergie (veille) s'il ne reçoit aucun travail d'impression pendant un certain temps (par exemple, 1 minute). Sa consommation d'énergie sera nulle uniquement s'il n'est pas connecté à une entrée d'alimentation externe.
24. En tant qu'équipement de Classe I, le produit devra être connecté à une prise secteur protégée par mise à la terre.
25. Ce produit doit être placé conformément aux marques d'expédition indiquées sur son emballage lors de la livraison.
26. Ce produit fait partie des équipements de type basse tension. Lors de l'utilisation de ce produit au-dessous de la plage de tension indiquée, veuillez vous référer aux précautions à suivre. Appelez le centre de service après-vente Pantum, si du toner se détache des impressions ou si l'équipement démarre lentement.
27. Ce produit est vendu en tant que système complet. Les utilisateurs peuvent se rapprocher du centre de service après-vente Pantum afin d'acheter les pièces dont ils ont besoin. Si le produit vendu ne correspond pas à la liste de contrôle, veuillez vous rapprocher du centre de service après-vente Pantum spécifique afin de résoudre le problème.
28. Installez ce produit dans un environnement dont la température est comprise entre 10°C et 35°C, avec une humidité relative comprise entre 20 % et 80 % ;
29. La consommation d'énergie du produit avec la fonction sans fil est de 5.00W/sans fonction sans fil est de 2.00W en veille en réseau si tous les ports du réseau câblé sont connectés et tous les ports du réseau sans fil sont activés.
30. Pour réduire les risques d'interférences nuisibles aux systèmes mobiles par satellite à canaux multiples, il faut utiliser l'appareil dans la bande 5150–5350 MHz seulement en intérieur.
31. Déclaration d'Exposition Aux Radiations RF Mise en Garde : Nous vous recommandons de respecter une distance minimale de 20 cm par rapport aux personnes se trouvant à proximité du produit, afin de rester en conformité avec les directives relatives à l'exposition aux RF.
32. Veuillez utiliser uniquement le cordon d'alimentation fourni avec ce produit ou des pièces de rechange homologuées par le fabricant, afin d'éviter tout risque d'incendie ou d'électrocution.
33. L'utilisation du cordon d'alimentation fourni avec ce produit est réservée à ce dernier. Il ne faut pas utiliser ce cordon avec d'autres appareils, sous peine de provoquer un incendie, une électrocution ou d'autres blessures.
34. Veillez à ne pas utiliser de vaporisateurs inflammables ou de solvants combustibles à proximité ou à l'intérieur de l'appareil. De même, évitez de les placer à proximité ou à l'intérieur de l'appareil, au risque de provoquer un incendie ou une électrocution.
35. Conservez soigneusement ce Guide de l'utilisateur.

Informations réglementaires

Ce symbole indique que le produit, à la fin de son cycle de vie, ne doit pas être jeté comme un déchet ménager. Au lieu de cela, mettez votre matériel au rebut dans un point de collecte adapté au recyclage des déchets d'équipements électriques et électroniques. Réf: EU Directive 2002/96/EC sur des Déchets d'Equipements Electriques et Electroniques (WEEE). Veuillez contacter votre distributeur / fournisseur pour plus d'information.

Ce produit est adapté à une utilisation intérieure uniquement.

Conformité aux directives de la Communauté européenne (CE)

Ce symbole indique signifie que le produit est conforme aux exigences de protection relatives à la compatibilité électromagnétique et à la sécurité des appareils électriques (pour une utilisation dans un intervalle de tension spécifique) dans les réglementations approximatives et harmonisées des membres de la directive 2014/30/EU et de la directive 2014/35/EU du Parlement européen et du Conseil.

La directive 2014/53/EU relative aux équipements radio ne s'applique qu'aux modèles dotés d'une fonction sans fil.

Le fabricant de ce produit est : Zhuhai Pantum Electronics Co., Ltd, Bâtiment 02,06 et 08, No.888 Shengping Avenue, Ville de Pingsha, ville de Zhuhai, Province du Guangdong, 519000 RP Chine.

Une déclaration de conformité aux exigences des directives est disponible sur demande auprès du représentant autorisé.

Ce produit est conforme aux limites de la classe B de la norme EN 55032 / EN 55035 et aux exigences de sécurité de la norme EN 62368-1.

Table des matiè res

01 Avant d'utiliser l'imprimante....1

Vue du produit .... 1

Panneau de commande....4

Fonction de lampe indicatrice de panneau de contrô le.... 5

02 Papier et support d'impression....7

Spécifications du papier 7

Chargement du papier....8

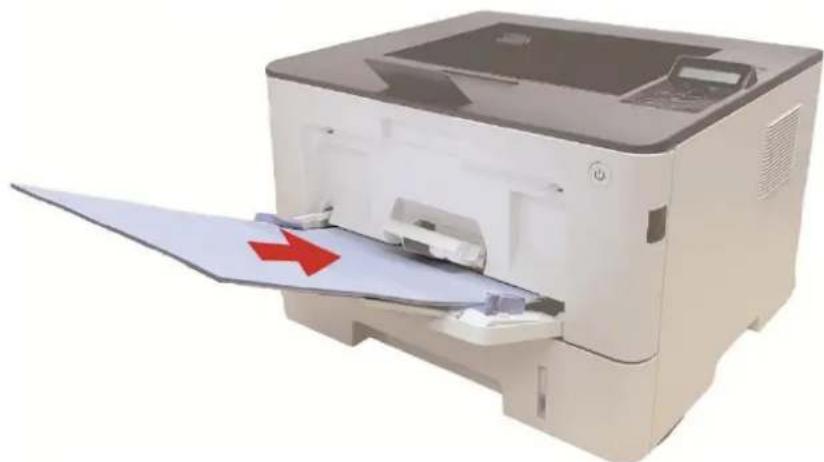

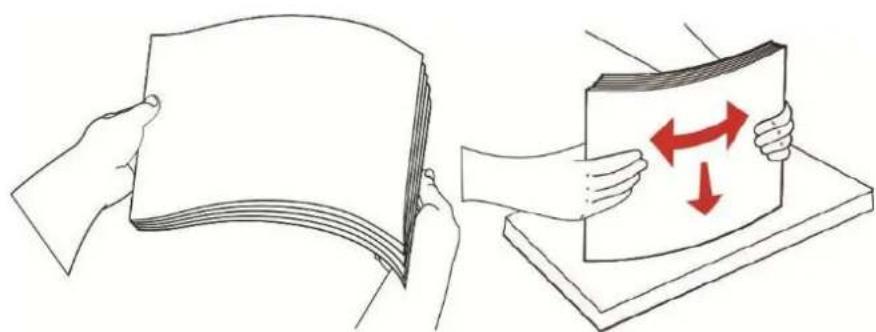

Installer le plateau d'alimentation polyvalent 8

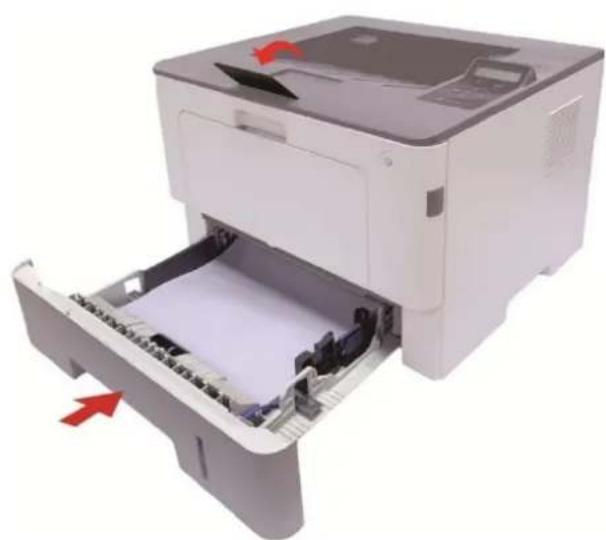

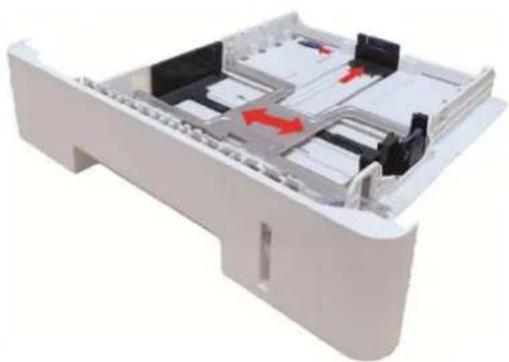

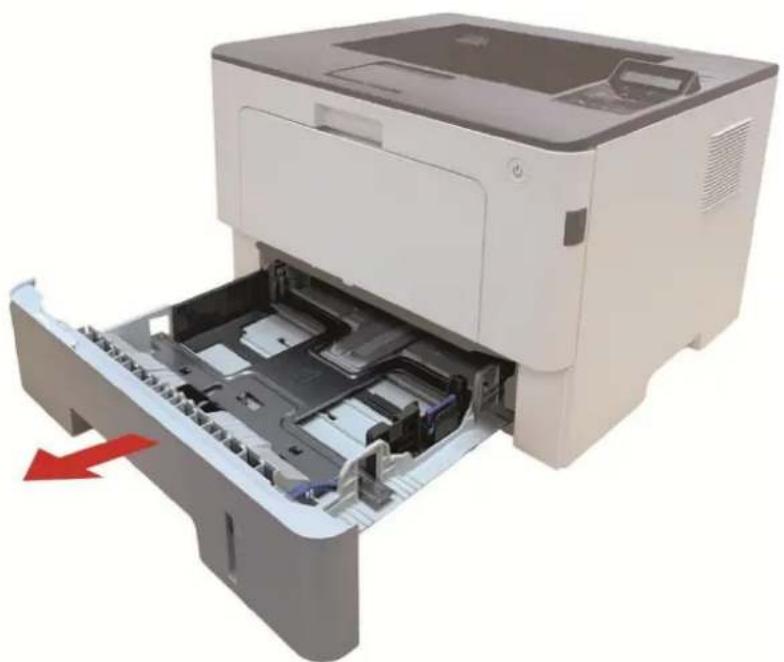

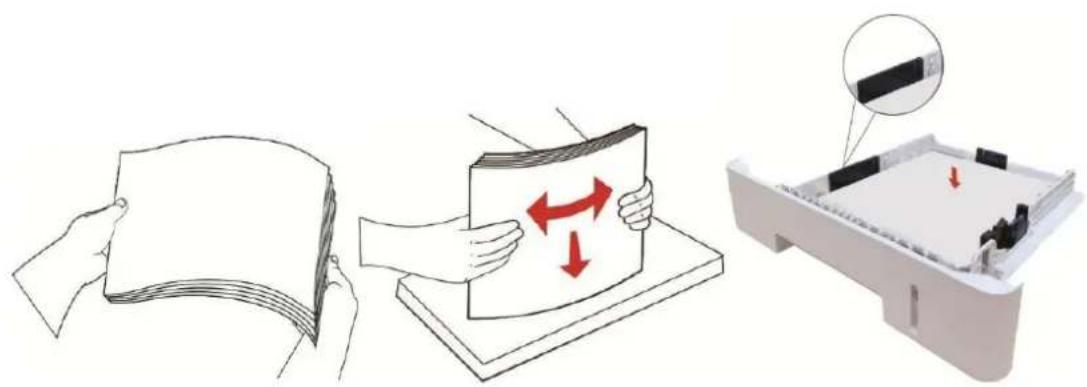

Chargement du bac de chargement automatique .... 10

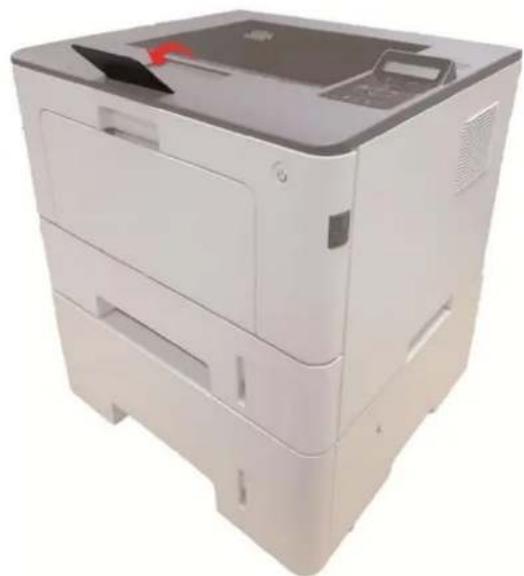

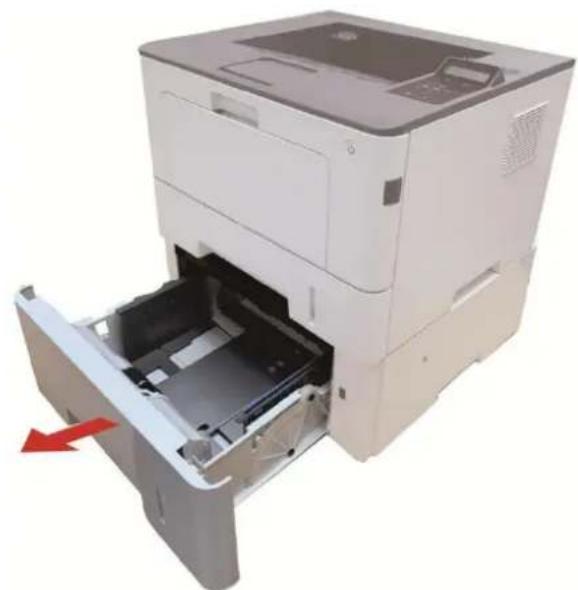

Installation du bac en optionnel....12

03 Installation et dé installation de pilote 14

Configuration du pilote....14

Installation en un clic(Pour Windows et macOS) 14

Installation prête à l'emploi....15

Dé installer le pilote....16

Méthode de déinstallation du pilote sous Windows 16

Méthode de déinstallation du pilote sous macOS.... 16

04 Réglage de ré seau cablé (adé quat pour les appareils de ré seau câ blé)....17

Ré glage de l'adresse IP 17

Paramé trage automatique....17

Paramé trage manuel....17

05 Configuration de réseau sans fil (adé quat pour le modèle avec Wi-Fi)....18

Mode de structure de base....18

Outil de configuration de réseau sans fil 19

Comment fermer Wi-Fi déjà connecté 19

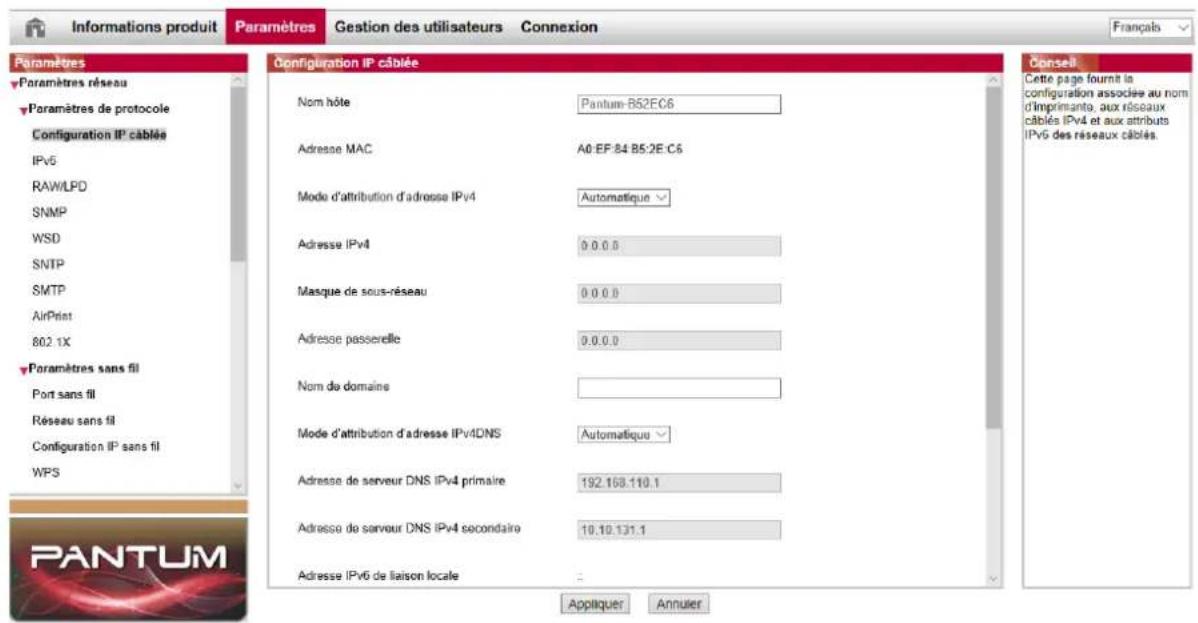

06 Serveur Web 20

Visiter le serveur Web inté gré 20

07 Impression....21

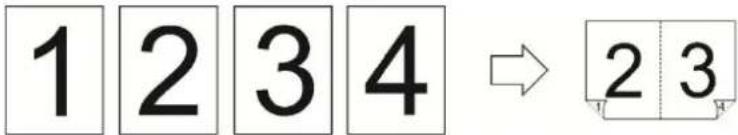

Fonctions d'impression....21

Paramè tres d'impression....22

Dé finition des paramè tres d'impression....22

Impression recto verso automatique....22

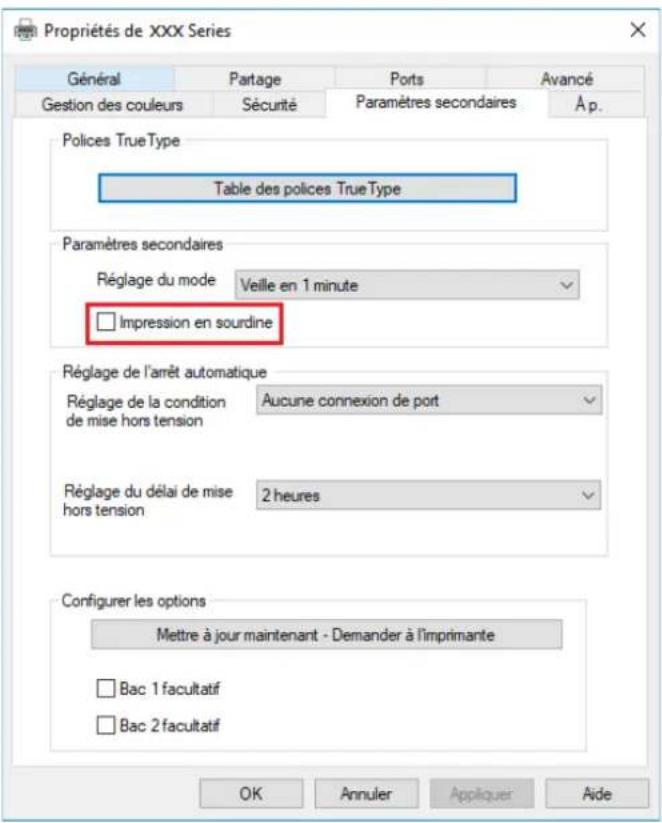

Impression muet 25

08 Maintenance de routine....26

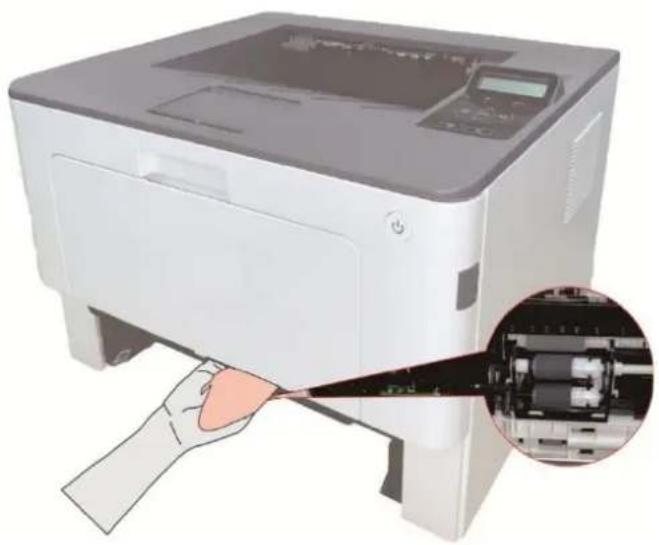

Nettoyage de l'imprimante....26

Maintenance de cartouche et composants de tambour 29

A propos de cartouche et composants de tambour 29

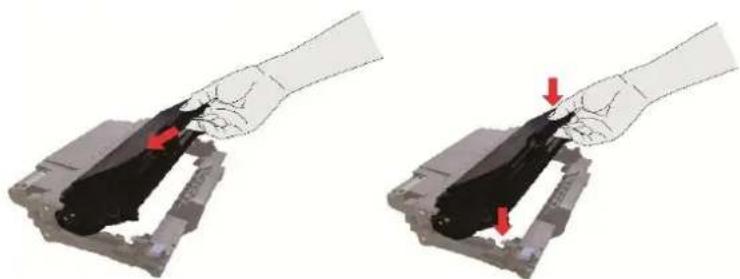

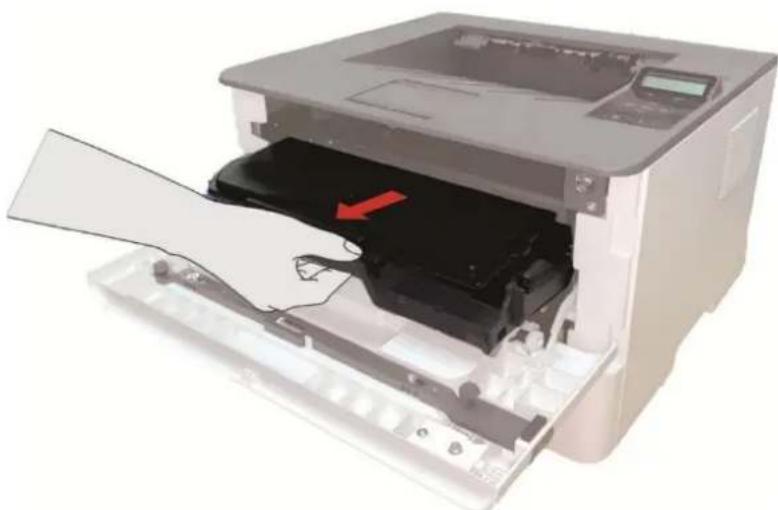

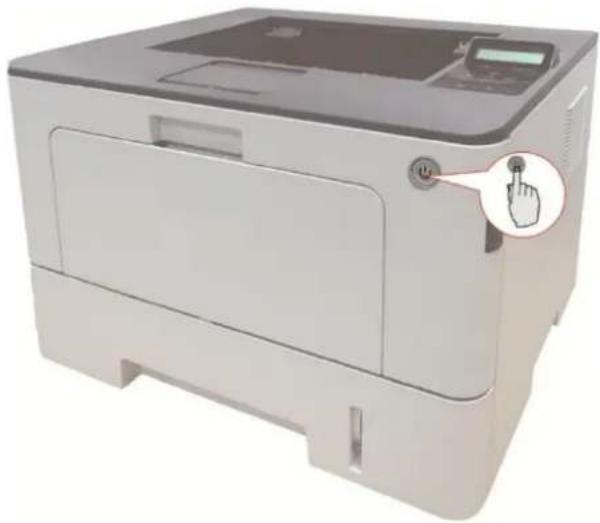

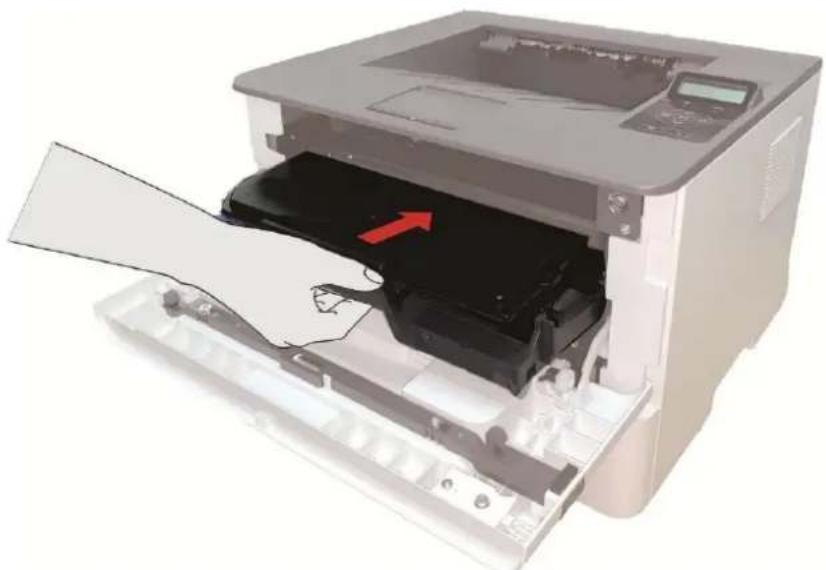

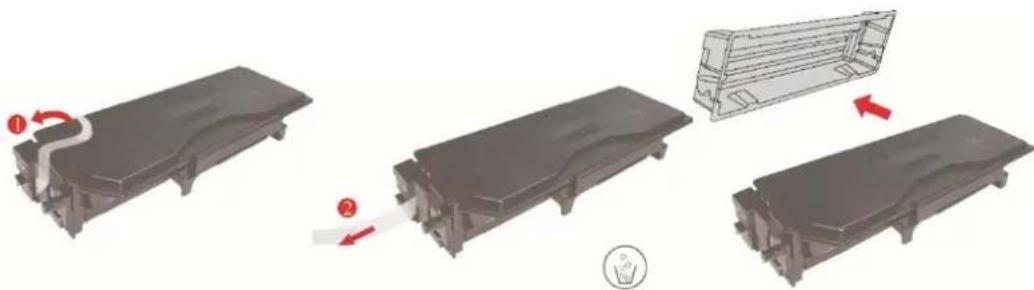

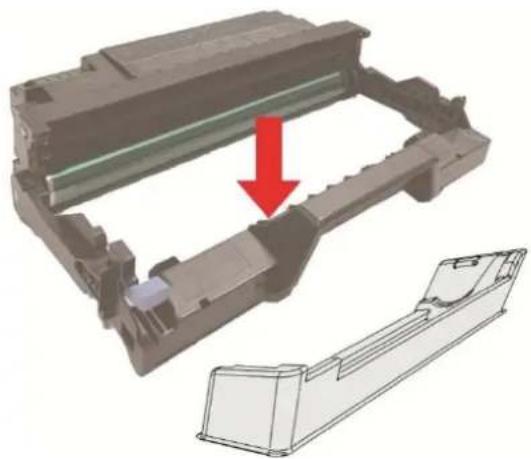

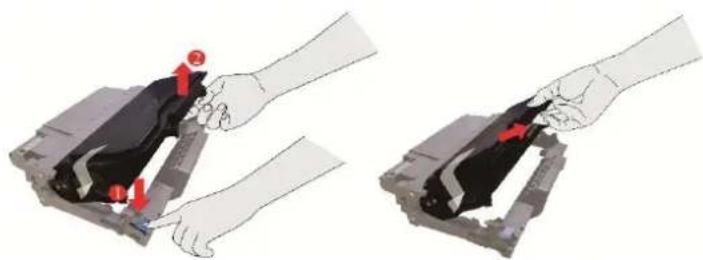

Changer la cartouche et le composant de tambour....29

Installation et retrait du bac optionnel....34

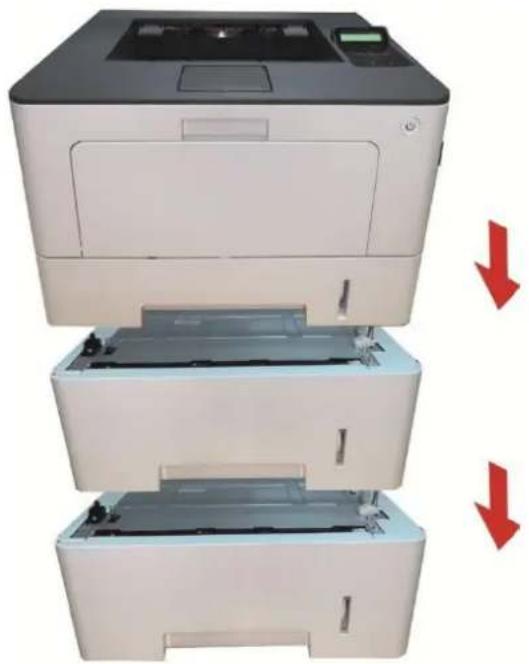

Installation du bac optionnel....34

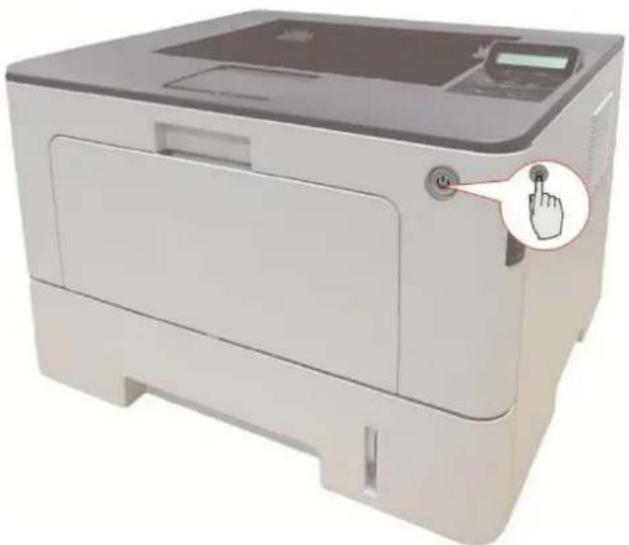

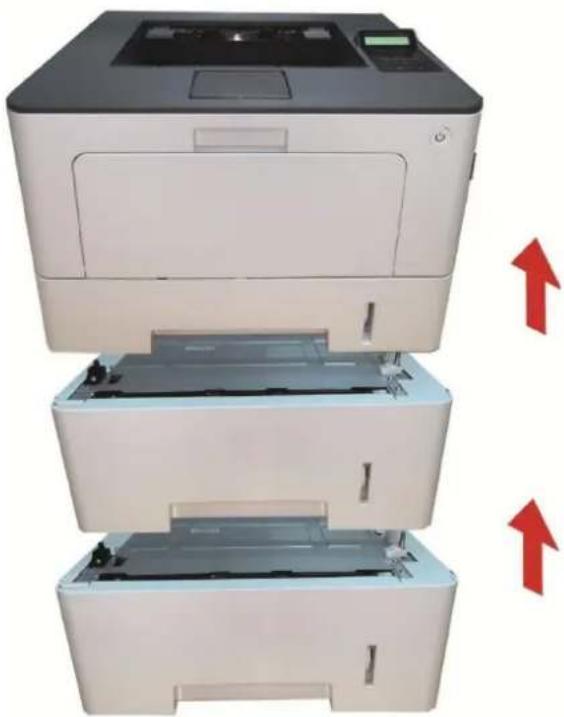

Retrait du bac optionnel 35

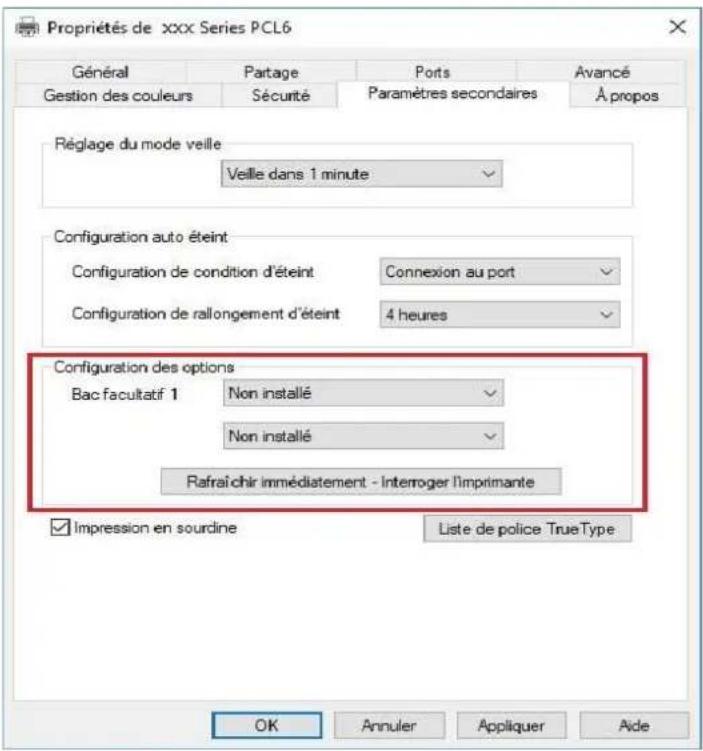

Mise à jour de l'état du bac optionnel 37

09 Ré solution des problé mes....38

Retirer un bourrage papier 38

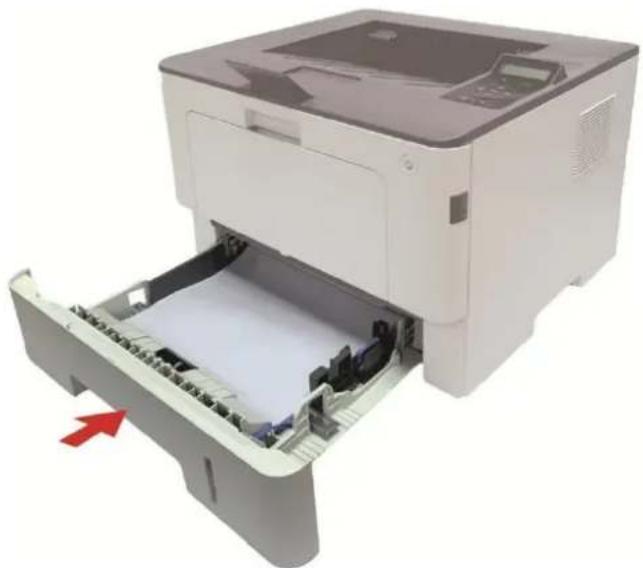

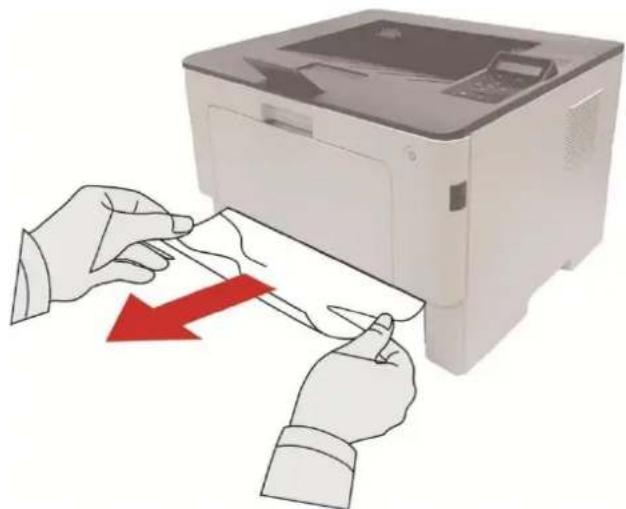

Bourrage papier à l'entrée automatique de papier 38

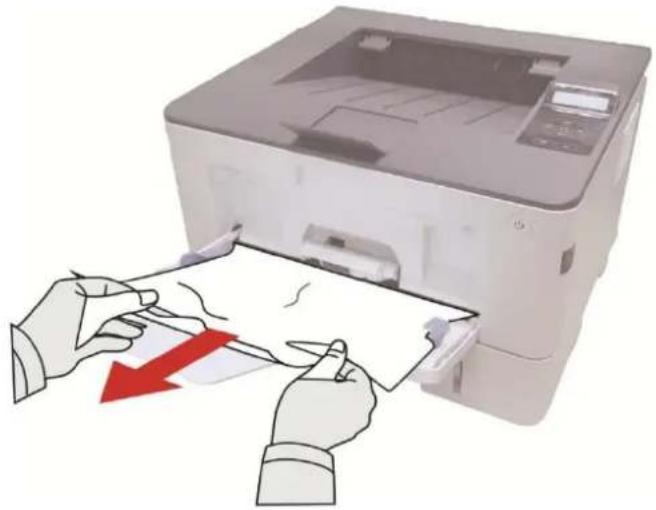

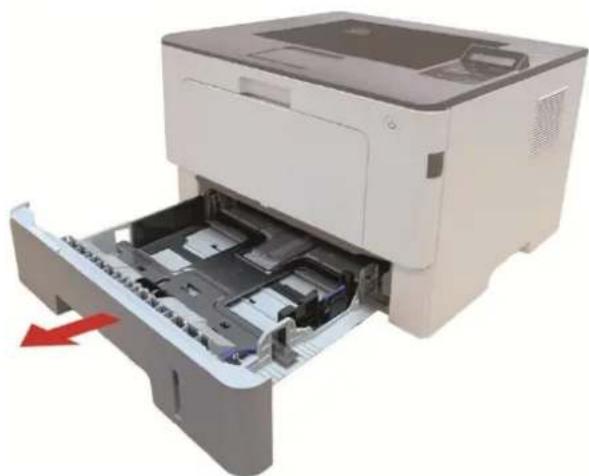

Bourrage papier du bac d'alimentation multifonctionnelnel .... 40

Bourrage moyen....41

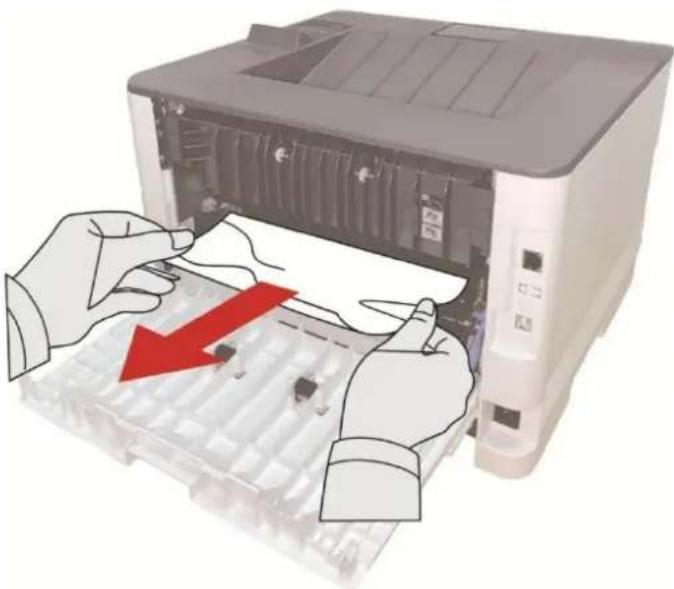

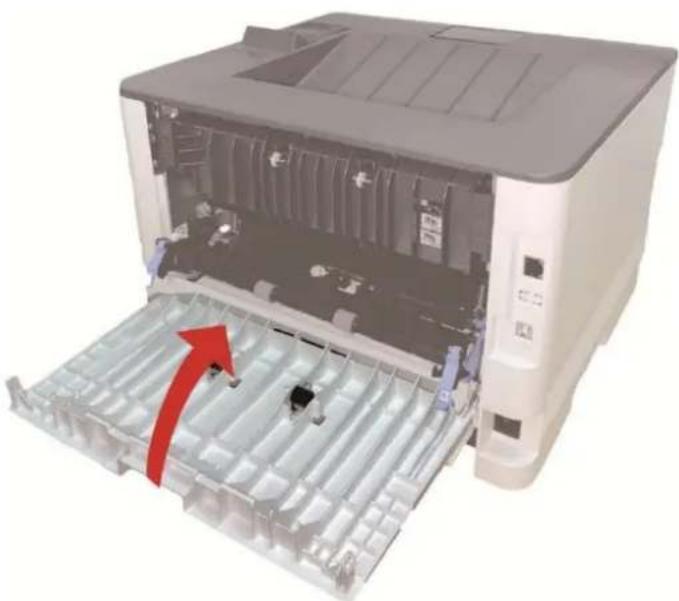

Bourrage papier dans l'unité de fusion.... 44

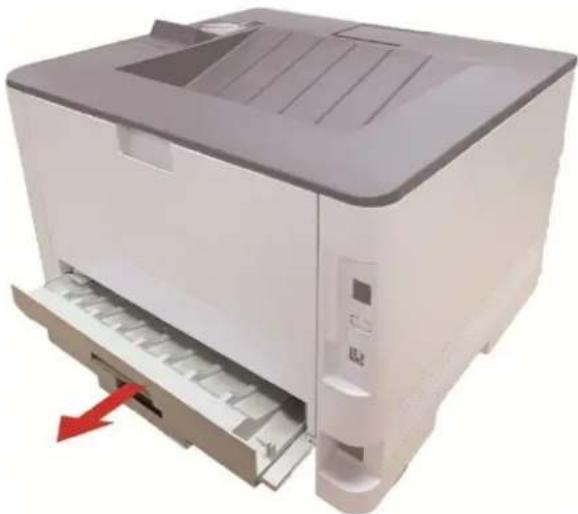

Bourrage dans l'unité d'impression recto verso 46

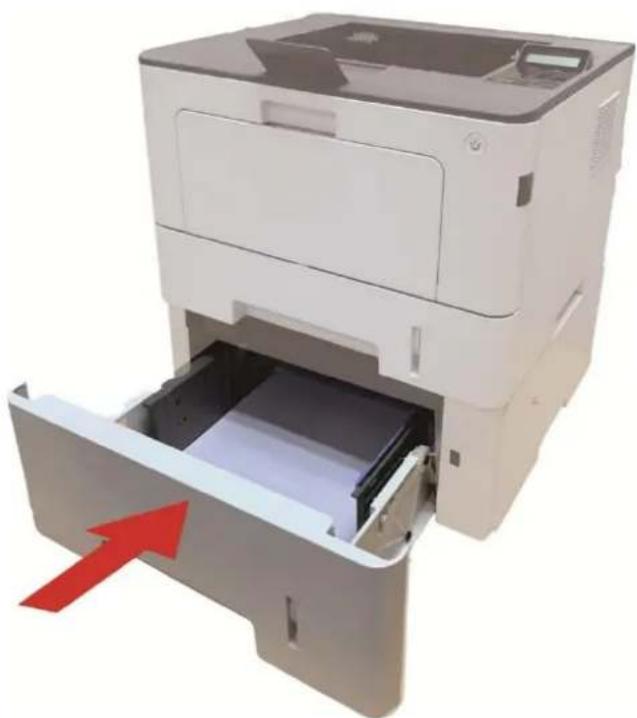

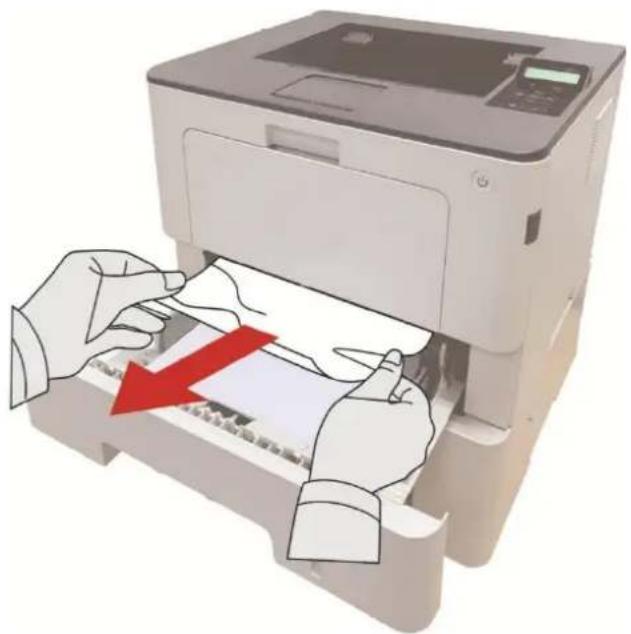

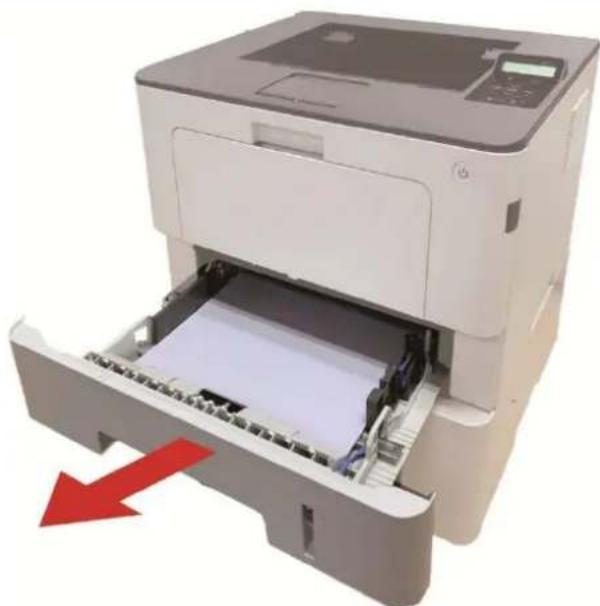

Bourrage papier du bac optionnel 48

Problème du logiciel....51

Ré solution des problème mes courants 52

Problè mes courants .... 52

Défauts d'image 53

10 Spécifications du produit .... 56

Pré sentation des spécifications....56

Spécifications d'impression 57

01 Avant d'utiliser l'imprimante

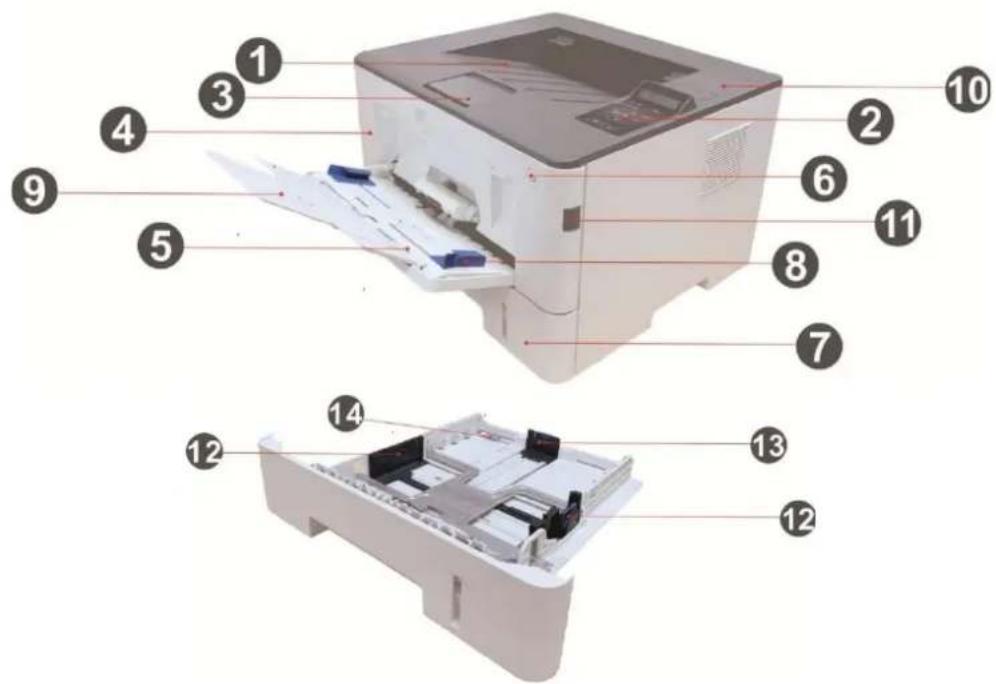

Vue du produit

Vue latérale

1	Bac de sortie	Pour stocker le papier imprimé.
2	Panneau de commande	Indiquer l'état d'imprimante, pour l'opération de réglage.
3	Plateau de sortie	Pour empêcher le papier imprimé de tomber.
4	Capot avant	Pour ouvrir le capot avant afin de sortir la cartouche de toner laser.
5	Bac d'alimentation manuelle	Mettez manuellement l'intermédia dans la boîte de papier pour imprimer.
6	Interrupteur d'alimentation	Ouvrez ou éteingnez l'alimentation et appuyez sur ce boutou en état Prêt pour entrer au mode d'économie d'énergie.Si l'appui de ce bouton dépasse 2 secondes, éteignez l'alimentation d'imprimante.
7	Bac d'alimentation automatique	Pour mettre l'intermédia d'impression dans la boîte d'alimentation de papier automatique.
8	Papier de guide de boîte d'alimentation manuelle de	Glissez le papier de guide pour correspondre la largeur de papier.
	papier
9	Etiquette NFC (communcation en champ proche)	Toucher légèrement cet équipement amovible de cette étiquette pour télécharger ou démarrer le programme d'application de Pantum et Faire Wi-Fi Direct.
10	Glissez automatiquement le papier de guide de largeur de boîte d'alimentation	Glissez le papier de guide de largeur pour correspondre à la largeur de papier.
11	Papier de guide de longueur de boîte d'alimentation automatique de papier	Glissez le papier de guide de longueur pour correspondre à celle de papier.
12	Rallonger le verrou de plateau de la boîte d'alimentation automatique de papier	Pour régler la longeur de rallongement de plateau.

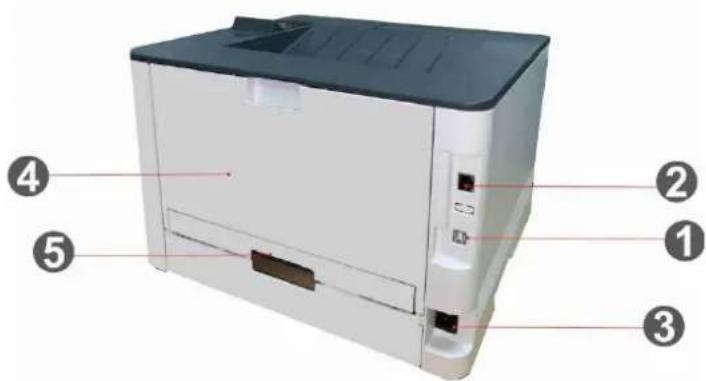

Vue arrière

1	Interface USB	Pour connecter le produit à l'ordinateur par le câble USB.
2	Interface réseau	Pour connecter le produit au réseau par le câble d'internet.
3	Interface d'alimentation	Pour connecter le produit à l'alimentation par le câble d'alimentation.
4	Capot arrière	Pour enlever le papier bourré en cas de papier bourré à la sortie de papier.

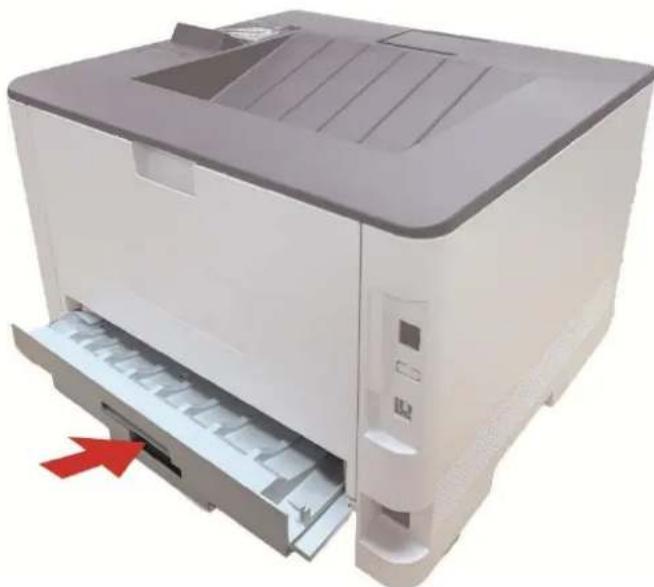

5	Unité d'impression recto verso	Pour faire marcher le papier d'impression à double pages et enlever le papier bourré en cas de papier bourré à l'impression de double pages.

Remarque: • Il peut avoir la différence dû à l'aspect, modèle et la fonction différente d'imprimante, la figure seulement pour la référence.

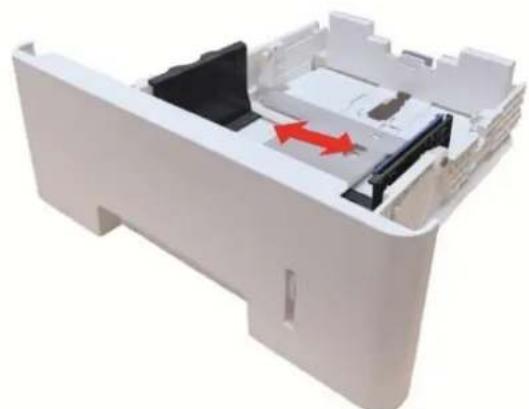

Bac optionnel

1	Bac optionnel	Pour placer les supports à imprimer dans le bac optionnel.
2	Guide de largeur du papier du bac	Faites glisser le déflecteur de papier pour l'adapter à la largeur du papier.
3	Guide de longueur du papier du bac	Faites glisser le guide de longueur du papier pour l'adapter à la longueur du papier.
4	Butée A5/A6	Installez la butée correspondant au format de papier A5 L/A6.

Remarque: • L'imprimante peut prendre en charge jusqu'à deux bacs optionnels.

- Pour l'achat de bacs optionnels, veuillez contacter le revendeur local qui a acheté l'imprimante.

- il peut avoir la différence dû à l'aspect, modèle et la fonction différente d'imprimante, la figureseuelement pour la référence.

- Si vous devez imprimer au format A5 L, A6, installez d'abord la butée A5/A6 sur le bac. Pour procéder à l'installation, veuillez vous reporter au Guide d'installation rapide des accessoires enoption.

- La butée A5/A6 n'est pas disponible séparément, veuillez la conserver correctement.

Panneau de commande

Le panneau de commande de l'imprimante est représenté ci-dessous:

N°	Nom	Fonctions
1	Écran LCD	Afficher l'information d'interface d'opération et de produit.
2	Lampe Wi-Fi/lampe d'économie d'encre	Indiquer l'état de connexion Wi-Fi (seulement adéquat pour le modèle avec Wi-Fi).Indiquer l'état ouverture/éteint de la fonction d'économie d'encre (seulement adéquat pour le modèle sans Wi-Fi).
3	Cartouche/lampe d'état	Indiquer l'état de cartouche et d'imprimante.
4	Menu	Ouvrez le menu principal de panneau de contrôle.
5	OK	Confirmez le choix d'écran.
6	HAUT	Parcourez à lire des menus et des options.Pour les options de menu nécessitant d'entrer des informations,changez les valeurs numériques en les faisant défiler.
7	Bas	Parcourez à lire des menus et des options.Pour le menu nécessitant l'entrée, cyclez la position d'entrée de gauche à droite, tels que l'entrée d'adresse IP.
8	Retour	Retourner au menu précédent.Appuyez brièvement sur le bouton Wi-Fi pour activer la fonction de Wi-Fi Direct de l'imprimante, l'imprimante imprime automatiquement « la Page d'Aide pour la Connexion Wi-Fi de Périphérique mobile » (modèles Wi-Fi uniquement).
9	Touche Wi-Fi/touche d'économie d'encre	Appuyez sur le bouton Wi-Fi et maintenez-le enfoncé pendant plus de 2 secondes: le WPS va être activé lorsque le Wi-Fi n'est pas connecté et le Wi-Fi va être déconnecté lorsqu'il est connecté (modèles Wi-Fi uniquement).Démarrez la fonction d'économie d'encre (seulement adéquat pour le modèle sans Wi-Fi).
10	Annuler	Exécuter l'opération d'annulation.

Fonction de lampe indicatrice de panneau de contrôle le

Affichage d'état de lampe indicatrice de panneau de contrôle LCD

Signification comme suit d'affichage d'é tat de lampe Wi-Fi/é tat d'é economie d'encre:

N°	Affichage d'état de lampe Wi-Fi/lampe d'économie d'encre	Etat	Description d'état (adéquat pour le modèle Wi-Fi)	Description d'état (adéquat pour le modèle non Wi-Fi)
1	[AW80]	Eteint	Wi-Fi non connecté et état de veille	Fermer la fonction d'économie d'encre et état de veille
2		Lampe bleu clignote	Connexion en cours de Wi-Fi	Aucun
3		Lampe bleu s'allume toujours	Wi-Fi déjà connecté	Démarrer la fonction d'économie d'encre

Signification comme suit d'affichage d'état de cartouche/lampe d'état:

N°	Affichage d'état de cartouche/lampe d'état	Etat	Description d'état
1	[2275]	Eteint	Etat de veille
2		Lampe verte clignote	En cours de préchauffement, impression en cours, annulation de travail en cours
3		Lampe verte s'allume toujours	Imprimante est prête
4		Lampe oragen clignote	Avertissement de cartouche basse
5		Lampe orange s'allume toujours	Erreur de cartouche (cartouche non installée, cartouche non appairée, fin de durée de vie de cartouche)
6		Lampe rouge s'allume toujours	Erreur de papier (manque de papier, bourrage papier, échec d'alimentation de papier), erreur d'imprimante telles que l'ouverture de couvercle frontal etc

02 Papier et support d'impression

Spécifications du papier

Bac de chargement automatique	Type de support	Papier ordinaire(70~105g/m2),papier fin(60~70g/m2)papier épais(105~120g/m2),Film transparent, papier recyclé
	Format du support	A4,Letter,Legal,Folio,Oficio,Statement,Executive,JIS B5,ISO B5,A5,A5 L,A6,B6,16K,Big 16K,32K,Big 32K,personnalisé
	Grammage	60~105g/m2
	Capacité maximale du bac de chargement	250 pages(80 g/m2)
Bac d'alimentation multifonctionnel	Type de support	Papier ordinaire(70~105g/m2),papier fin(60~70g/m2),papier épais(105~120g/m2),Papier cartonné, Papier à étiquettes, Enveloppe, Papier épais
	Format du support	A4,Letter,Legal,Folio,Oficio,Statement,Executive,JIS B5,ISO B5,A5,A5 L,A6,B6,Monarch Env,DL Env,C5 Env,NO.10 Env,C6 Env,Japanese Postcard,Postcard,ZL,16K,Big 16K,32K,Big 32K,Yougata4,Younaga3,Nagagata3,Yougata2,personnalisé
	Grammage	60~200 g/m2
	Capacité maximale du bac de chargement	1 pages
Bac optionnel 1/2	Type de support	Papier ordinaire(70~105g/m2),papier fin(60~70g/m2),papier épais(105~120g/m2),papier recyclé
	Format du support	A4,Letter,Legal,Folio,Oficio,Statement,Executive,JIS B5,ISO B5,A5,A5 L,A6,16K,Big 16K,personnalisé
	Grammage	60~120 g/m2
	Capacité maximale du bac de chargement	550 pages (80 g/m2)

Remarque: • Il est conseillé d'utiliser le papier standard de 80 g/m² pour cette imprimante.

- Il n'est pas recommandé d'utiliser de manière très fréquente des papiers spéciaux qui peuvent affecter la durée de vie de l'imprimante.

- Les supports d'impression qui ne respectent pas les conseils fournis dans ce Guide de l'utilisateur peuvent générer des impressions de mauvaise qualité, des bourrages papier fréquents et une usure excessive de l'imprimante.

- Les propriétés telles que le grammage, la composition, la texture et l'humidité sont des facteurs importants qui affectent les performances de l'imprimante et la qualité des résultats.

Chargement du papier

Installer le plateau d'alimentation polyvalent

1. Ouvrir le bac d'alimentation multifonctionnel.

1. Assurez-vous que le guide papier du bac d'alimentation multifonctionnelnel correspond aux deux côtés du papier. N'appliquez pas de force excessive, sinon le papier risque de se coincer ou de basculer.

1. Pour éviter les bourrages ou les erreurs d'alimentation, dé pliez la pile de papier à alimenter et placez le côté du papier à imprimer vers le haut dans le bac d'alimentation automatique. Le bac d'alimentation polyvalent peut contenir jusqu'à 60 feuilles de papier de 80g/m².

1. Positionnez les supports d'impression à plat dans le bac d'alimentation multifonctionnels avec les deux mains.

2. Soulevez le plateau de sortie pour éviter que le papier imprimé ne glisse et ne tombe ou retirez immédiatement le document imprimé à la fin de l'impression.

Remarque: • N'appuyez pas trop fort sur les guides en longueur et en largeur. Cela peut facilement deformer le papier.

- Après l'impression, veuillez enlever immédiatement le papier imprimé sorti d'imprimante. Le papier ou l'enveloppe entassée peut bourrer ou courber le papier.

Chargement du bac de chargement automatique

1. Faites glisser le bac de chargement automatique vers l'extérieur de l'imprimante.

1. Pour faire correspondre la longueur et la largeur du papier, faites glisser le guide de longueur du papier et le guide de largeur du papier dans la fente correspondant au format du papier.

Remarque: • N'appuyez pas trop fort sur les guides en longueur et en largeur. Cela peut facilement deformer le papier.

1. Avant de charger le papier, veuillez déramer le papier pour éviter le bourrage papier et les problèmes lors du chargement. Placez ensuite le papier dans le bac, face à imprimer vers le bas. Le bac de chargement automatique peut contenir jusqu'à 250 pages d'un grammage de 80 g/m².

1. Soulevez le plateau de sortie pour éviter que le papier imprimé ne glisse et ne tombe ou retirez immédiatement le document imprimé à la fin de l'impression.

Remarque: • Il est recommandé de soulever le plateau de sortie pour éviter que le papier ne glisse et ne tombe après l'impression. Si vous choisissez de ne pas soulever le plateau de sortie, nous vous recommandons d'enlever immédiatement le papier imprimé de l'imprimante. • Si le papier d'alimentation dans la boîte d'alimentation automatique dépasse 250 (80g/m²), ceci pourrait causer le bourrage papier ou non entrée de papier. • Si vous ne souhaitez imprimer que sur l'un des côtés de la feuille, vérifier que le côté à imprimer (face vierge) est dirigé vers le bas.

Installation du bac en optionnel

Remarque: • En ce qui concerne l'installation des bacs optionnel, veuillez vous reporter à la section « Installation du bac optionnel » ou au Guide d'installation fourni avec les bacs en option. • Avant toute utilisation, veuillez ôter la butée A5/A6 avant de charger le papier.

1. Sortez complètement le bac optionnel de l'imprimante.

1. Pour faire correspondre la longueur et la largeur du papier, faites glisser le guide de longueur du papier et le guide de largeur du papier dans la fente correspondant au format du papier.

Remarque: • N'appuyez pas trop fort sur les guides en longueur et en largeur. Cela peut facilement deformer le papier. • Pour remplir du papier au format Legal, appuyez vers l'intérieur sur le bouton de déverrouillage situé à l'extrémité arrière du bac et tirez sur l'extrémité arrière du bac pour allonger ce dernier.

1. Avant d'insérer le papier, dépliez le papier empilé afin d'éviter un bourrage ou une erreur d'alimentation, puis insérez le papier dans le plateau, face imprimée vers le bas. Un bac optionnel peut contenir jusqu'à 550 feuilles de papier 80g/m².

1. Soulevez le plateau de sortie pour éviter que le papier imprimé ne glisse et ne tombe ou retirez immédiatement le document imprimé à la fin de l'impression.

Remarque: • Si vous placez plus de 550 feuilles de papier (80g/m²) dans le bac optionnel en une seule fois cela entraînera un bourrage papier ou une erreur d'alimentation. • Si vous ne souhaitez imprimer que sur l'un des côtés de la feuille, vérifier que le côté à imprimer (face vierge) est dirigé vers le bas.

03 Installation et dé installation de pilote

Configuration du pilote

Ce logiciel fournit une méthode d'installation en un seul clic permettant d'installer le pilote sur les systèmes Windows et macOS, ce qui peut vous aider à terminer automatiquement l'installation du pilote plus rapidement et plus facilement.

Remarque: • L'interface d'installation de pilote est différente dû au modèle et la fonction, la figure est seulement pour la référence.

Installation en un clic(Pour Windows et macOS)

L'installation en un seul clic propose trois méthodes d'installation: « Wi-Fi », « USB » et « Réseau câblé ». Le présent manuel se concentre sur l'installation de «l'imprimante par connexion USB ».

Connector l'imprimante via le câble USB

1. Connectez l'imprimante à l'ordinateur via câble USB, ensuite mettez l'imprimante en marche.
2. Introduisez le disque d'installation fourni dans le lecteur de CD de l'ordinateur ou connectez-vous au site Web officiel de Pantum (www.pantum.com) pour télécharger le disque.

Remarque: • Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exécuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Générales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton «Installer» dans le coin inférieur droit de l'interface pour accéder à l'interface d'installation du pilote.

2. Pour Windows, suivez l'étape 5. Pour macOS, saisissez le mot de passe du PC avant de passer à l'étape 5.

3. L'installation dé marre lorsque vous cliquez sur «Installation en un seul clic» sous USB.

L'installation peut prendre un certain temps, selon la configuration de votre PC. Veuillez patienter.

PANTUM Bervenue dans l'utilisation de l'imprimante Pantum 1 Merci de mettre l'imprimante sous tension et de cliquer sur le bouton une pour vor les étapes de la connexion. Wi-Fi Connexion USB Résseau flaire Déconnecté Install en un clic Déconnecté Au cas où l'installation en un seul clic ne répondrait pas à vos besoins, vous pouvez essayer d'autres méthodes d'installation.

1. Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctemen

Installation prête à l'emploi

Pour installer le pilote, vous pouvez utiliser la fonction « prête à l'emploi ». Voici les étapes précises à suivre:

Remarque: • Système compatible avec la technologie Plug-and-Play : Windows 10.

1. Branchez l'imprimante à l'ordinateur via un câble USB, ce qui permet d'installer automatiquement le pilote sans avoir recours à un CD/DVD.

Remarque: • Veillez à ce que l'imprimante et l'ordinateur soient en état de marche.

- Veillez à ce que le système d'exploitation soit à jour et que le réseau soit connecté.

1. Pour vérifier si l'installation s'est déroulée correctement, vous pouvez vous rendre sur la page « Afficher les périphériques et imprimantes ».

Dé installer le pilote

Méthode de désinstallation du pilote sous Windows

Prenez Windows 7 comme exemple pour l'opération suivante, l'information d'écran de votre ordinateur peut être différente dû à la différence de système d'opération.

1. Cliquez sur le menu de démarrage de l'ordinateur, puis cliquez tous les programmes.
2. Cliquez sur Pantum, puis cliquez sur Pantum XXX Series.
   XXX représente le modèle du produit de Pantum XXX Series.
3. Cliquez sur la désinstallation, supprimez la pilote selon l'explication de fenêtre de désinstallation.
4. Décharger puis redémarrer l'ordinateur.

Méthode de désinstallation du pilote sous macOS

Prenant macOS 10.14 comme exemple pour l'opération suivante, l'information de l'écran de votre ordinateur peut être différente dû à la différence de système d'opération.

1. Cliquez sur la rubrique de menu Finder d'ordinateur «Aller» - «Applications» - «Pantum» - «Service» - «Pantum Un-install Tool».
2. Supprimez le pilote en suivant les instructions de la fenêtre pop-up de désinstallation.
3. Désinstallation terminée.

04 Ré glage de ré seau cablé (adé quat pour les appareils de ré seau câ blé)

Compatible avec l'imprimante avec l'impression par le réseau câblé, connectez l'imprimante au réseau, puis contrôlez l'imprimante pour l'impression par le mode de contrôle de réseau câblé.

Ré glage de l'adresse IP

L'adresse IP de l'imprimante peut être obtenue automatiquement via la fonction DHCP ou définie manuellement.

Paramétrage automatique

La fonction de paramétrage automatique DHCP est activée par défaut pour l'imprimante.

1. Connectez l'imprimante au réseau par le biais d'un câble réseau, puis terminez les tâches préliminaires pour le démarrage.
2. L'imprimante va obtenir automatiquement l'adresse IP allouée de serveur. Ceci pourrait prendre quelques minutes pour obtenir l'adresse IP à l'influence d'environnement de ré seau.
   Vous pouvez imprimer 'page de réglage de réseau' pour voir l'adresse IP d'imprimante ou consulter l'information de réseau par le panneau de contrôle d'imprimante. Si l'adresse IP n'est pas listée, veuillez vérifier l'environnement de réseau ou attendre quelques minutes, puis réessayez.

Remarque: • Si l'allocation automatique de l'adresse IP du serveur DHCP ne réussit pas, l'imprimante va obtenir automatiquement l'adresse locale de lien alloué par le système 169.254.xxx.xxx.

Paramétrage manuel

Réglage l'adresse IP manuel par le panneau de contrôle d'imprimante.

Configurez l'adresse IP par le réglage manuel d'imprimante par le serveur Web intégré.

05 Configuration de ré seau sans fil (adé quat pour le modèle le avec Wi-Fi)

Basé sur le modèle, le modèle d'imprimante avec fonction d'impression Wi-Fi prend en charge deux types de connexion réseau sans fil: Wi-Fi Station et Wi-Fi Direct. En général, une seule connexion est connectée simultanément entre l'ordinateur et l'imprimante.

Mode de structure de base: connecter l'équipement sans fil par le routeur

1. Point de connexion (routeur sans fil)
2. Imprimante de réseau sans fil
3. Connecter l'ordinateur du point de connexion par le réseau sans fil
4. Connecter à l'ordinateur du point de connexion par le réseau câblé

Mode de connexion Wi-Fi Direct: connecter le terminal de client sans fil et l'imprimante avec fonction Wi-Fi

1. Imprimante de réseau sans fil
2. Terminal de client sans fil à connecter directement avec l'imprimante de réseau sans fil

Mode de structure de base

Vous pouvez connecter l'ordinateur et l'imprimante par le point de connexion (routeur sans fil). Le point de connexion (routeur sans fil) est dividé en outil de configuration de réseau sans fil et configuration Wi-Fi Protected Setup (WPS).

Important: avant d'installer le réseau sans fil, il faut connaître le nom de réseau (SSID) et le mot de passe de point de connexion (routeur sans fil), utilisez en cas de configuration de réseau sans fil. Si vous n'êtes pas sûr, veuillez consulter votre administrateur de réseau ou le fabricant de point de connexion (routeur sans fil).

Outil de configuration de réseau sans fil

Si votre ordinateur a déjà installé de pilote et connecte au réseau sans fil, mais le réseau sans fil n'a pas changé, vous pouvez reconfigurer par l'outil de configuration de réseau sans fil.

Travail préparatoire

1. Point de connexion (routeur sans fil).
2. Ordinateur déjà connecté au réseau.
3. Imprimante avec la fonction de réseau sans fil.

Méthode de configuration d'outil de réseau sans fil

Sortir l'outil de configuration de réseau sans fil dans l'ordinateur.

1) Dans le système Windows: cliquez sur le menu 'Commencer'-'Tous les programmes-'Pantum'-Description de produit-'Outil de configuration de réseau sans fil' de l'ordinateur.
2) Système macOS: cliquez sur la rubrique de menu Finder d'ordinateur 'Aller' - 'Applications' - 'Pantum' - 'Service' - 'Outil de configuration du réseau sans fil'.

Comment fermer Wi-Fi déjà connecté

Connectez le réseau sans fil en mode infrastructure en suivant les étapes ci-dessus. Si connecté, le voyant Wi-Fi du panneau de contrôle est normalement allumé. Maintenez ce bouton enfoncé pendant plus de 2 secondes pour vous déconnecter du réseau Wi-Fi (le voyant Wi-Fi s'éteint).

06 Serveur Web

Vous pouvez administrer la configuration d'imprimante par le serveur Web intégré.

Informations produit Paramètres Gestion des utilisateurs Connexion Français Paramètres Paramètres réseau Paramètres de protocole Configuration IP câblée IPv6 RAW/LPD SNMP WSD SNTP SMTP AirPrint 802.1X Paramètres sans fil Port sans fil Réseau sans fil Configuration IP sans fil WPS Configuration IP câblée Nom hôte Pantum-B52EC6 Adresse MAC A0 EF-84 B5:2E C6 Mode d'attribution d'adresse IPv4 Automatique Adresse IPv4 0.0.0.0 Masque de sous-réseau 0.0.0.0 Adresse passerelle 0.0.0.0 Nom de domaine Mode d'attribution d'adresse IPv4DNS Automatique Adresse de serveur DNS IPv4 primaire 192.168.110.1 Adresse de serveur DNS IPv4 secondaire 10.10.131.1 Adresse IPv6 de liaison locale Appliquer Annulier Coneil Cette page fournit la configuration associée au nom d'imprimante, aux réseaux câblés IPv4 et aux attributs IPv6 des réseaux câblés. PANTUM

Visiter le serveur Web inté gré

1. Ouvrez l'alimentation d'imprimante et d'ordinateur.
2. Connectez l'imprimante au ré seau, assurez que l'imprimante connecte au ré seau de l'ordinateur.
3. Entrez l'adresse IP d'imprimante dans la rubrique d'adresse de navigateur, visitez le serveur Web intégré d'imprimante.

Consultez l'adresse IP d'imprimante par le panneau de contrôle ou imprimer la 'Pg conf rés' pour voir l'adresse IP d'imprimante

1. Cliquez sur 'Connexion', entrez le nom d'utilisateur et le mot de passe (le nom d'utilisateur par défaut est admin, le mot de passe original est 000000), et cliquez sur 'Connexion'.

Remarque: • A cause de sécurité, il est conseillé que vous changez le mot de passe par défaut, vous pouvez entrer dans l'interface 'Gestion des utilisateurs' pour modifier.

Fonctions d'impression

Vous pouvez régler les fonctions d'impression via « Démarrer » - « Périphériques et imprimantes », sélectionnez l'imprimante correspondante, cliquez avec le bouton droit, réglez les fonctions d'impression dans « Options d'impression ». Voici certaines des fonctions :

Fonctions	Graphique
Impression recto verso automatique
Assembler
Ordre inverse
Multipage
Impression Affiche(Pour Windows uniquement)
Impression avec zoom
Impression de livrets
Taille personnalisée

Remarque: • Vous pouvez sélectionner l'impression poster 2x2 dans multiple pages, pour réaliser la function impression poster.
- Vous pouvez ouvrir la première option d'impression, cliquez sur le bouton aide, et consultez la fonction et l'explication détaillée.

Paramè tres d'impression

Définition des paramètres d'impression

Avant d'envoyer le travail d'impression, configurez les paramètres d'impression par les deux modes suivants.

Système d'opération	Modifier temporairement la configuration de travail d'impression	Modifiez pour toujours la configuration par défaut
Windows	1. Cliquez sur le menu 'Fichier'-Imprimer'-sélectionnez l'imprimante-'Propriétés de l'imprimante' (les étapes détaillées peuvent varier selon le système d'opération).	1. Cliquez sur le menu 'Démarrer'-Panneau de configuration'-Périphériques et imprimantes'.2. Cliquez à droite sur l'icône d'imprimante, sélectionnez 'Options d'impression', modifiez la configuration et sauvegardez.
macOS	1. Cliquez sur le menu 'Fichier'-Imprimer.2. Modifiez la configuration dans la fenêtre sortie.	1. Cliquez sur le menu 'Fichier'-Imprimer'.2. Modifiez la configuraiton dans la fenêtre sortie, cliquez pour sauvegarder la préconfiguration. (A chaque impression, il faut choisir la préconfiguration, sinon imprimer selon la configuration par défaut.)

Remarque: • La priorité de la configuration de logiciel d'application est supérieure à celle d'imprimante.

Impression recto verso automatique

L'imprimante offre un mode d'impression recto verso automatique de papier ordinaire. Le mode d'impression recto verso automatique prend en charge les formats suivants: A4, Lettre, Légal, Oficio, Folio.

Remarque: • Si vous utilisez des supports non adaptés à l'impression recto verso automatique, vous risquez d'endommager l'imprimante.
- L'impression automatique de double faces n'est pas compatible avec l'impression poster.
- A propos de papier, voir le Papier et support d'impression pour le type d'intermédia d'impression de boîte d'alimentation automatique de papier.

Configuration d'unité d'impression de double faces

Pour avoir le meilleur effet d'impression, vous pouvez configurer la dimension de papier d'unité d'impression de double faces. En cas d'impression de double faces pour A4, il faut régler le blocage à la position A4; en cas d'imprimer de double faces de Lettre, Légal, Folio et Oficio, il faut régler le blocage à la position Lettre.

Les étapes de configuration d'unité d'impression de double faces comme suit:

1. Sortez l'unité d'impression de double faces.

1. Mettez le dos de l'unité d'impression de double faces vers le haut.

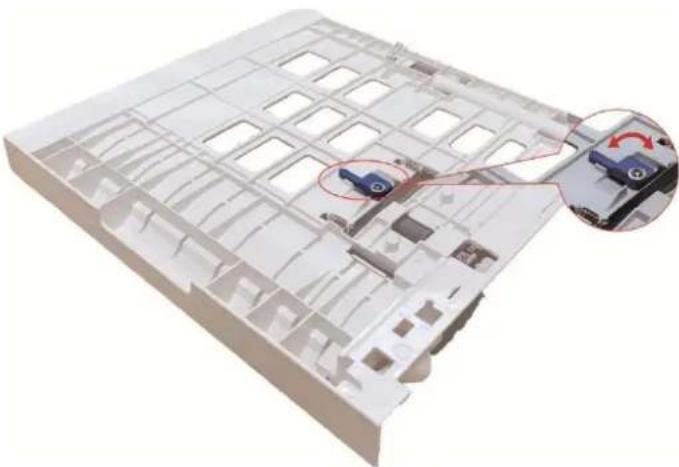

1. Réglez la dimension de papier en A4 ou à la position Lettre, pour terminer la configuration.

1. Mettez l'unité d'impression de double faces dans l'imprimante.

Comment imprimer double faces automatiquement

1. Ouvrez la tâche d'impression à partir de l'application (par exemple Notepad).

2. Sélectionnez Imprimer dans le menu Fichier.

3. Sélectionnez l'imprimante du modèle correspondant.

4. Cliquez sur 'Préférences', pour configurer l'impression.

5. Sélectionnez 'Recto verso' de l'option 'Basique', sélectionnez 'Bord long' ou 'Bord court'.

6. Cliquez sur 'Ok', pour terminer la configuration d'impression. Cliquez sur 'Imprimer' pour réaliser l'impression de double faces automatique.

Impression muet

Réglez l'impression en muet, pour diminuer le bruit d'impression, mais la vitesse d'impression peut être ralentie.

Impression muet, les étapes d'opération sont comme suit (adéquat pour installer l'imprimante par le mode de connexion USB)

Prenant le système Windows 7 comme exemple pour les étapes suivantes, l'information d'écran de votre ordinateur peut varier dû au différent système d'opération.

1. Entrez dans 'Menu de démarrage' Panneau de configuration de l'ordianteur consultez
   'Périphériques et imprimantes'.
2. Cliquez l'imprimante par la touche droite, sélectionnez 'Propriétés de l'imprimante' dans le menu déroulant.
3. Entrez dans 'Paramètres secondaires'.
4. Crochez 'Impression en sourdine', cliquez sur 'Ok', pour compléter la configuration.

Propriétés de XXX Series Général Partage Ports Avancé Gestion des couleurs Sécurité Paramètres secondaires À p. Polices TrueType Table des polices True Type Paramètres secondaires Réglage du mode Veille en 1 minute Impression en sourdine Réglage de l'arrêt automatique Réglage de la condition Aucune connexion de port de mise hors tension Réglage du délai de mise hors tension 2 heures Configurer les options Mettre à jour maintenant - Demander à l'imprimante Bac 1 facultatif Bac 2 facultatif OK Annuler Appliquer Aide

1. Ouvrez le travail d'impression à imprimer du programme d'application, sélectionnez l'imprimante du modèle correspondant, et configurez l'impression selon le besoin.
2. Cliquez sur 'Imprimer', pour réaliser l'impression muet.

Remarque: • L'imprimante de panneau de contrôle LCD peut configurer l'impression muet par la touché de panneau de contrôle.

08 Maintenance de routine

Remarque: • La figure est pour la référence seule, l'imprimante peut avoir différence dû à l'aspect, modèle et la fonction différente.

Nettoyage de l'imprimante

Remarque: • Veuillez utiliser des détergents doux.

- Il se peut que certaines parties de l'imprimante soient encore chaudes pendant une courte période après utilisation. En ouvrant le couvercle avant ou le couvercle arrière pour nettoyer lespièces à l'intérieur de l'imprimante, veuillez ne pas toucher les pièces situées dans la zoneombragée comme indiqué sur l'image suivante.

1. Utilisez un chiffon doux pour nettoyer l'extérieur de l'imprimante.

1. Ouvrez le couvercle frontal, sortez la cartouche de carbone laser le long la glissière.

Remarque: • Lorsque vous enlevez la cartouche de toner, placez-la dans un sac de protection ou enveloppez-la dans du papier épais pour que son éviter son exposition directe à la lumière ne l'endommage.

1. Nettoyez l'intérieur de l'imprimante en essuyant doucement la partie grisée avec un chiffon sec et non pelucheux, comme le montre l'image.

1. Utilisez le chiffon non pelucheux à essuyer légèrement le verre LSU d'imprimante.

1. Ouvrez la boîte d'alimentation de papier automatiquement d'imprimante, essuyez doucement avec le chiffon non pelucheux sec à essuyer le rouleau de prise.

Maintenance de cartouche et composants de tambour

A propos de cartouche et composants de tambour

1. Utilisation et maintenance de cartouche

Veuillez utiliser la cartouche originale pour obtenir la bonne qualité d'impression.

Veuillez prêter à ces consignes à suivre en cas d'utiliser la cartouche:

• Sauf l'utilisation immédiate, il ne faut pas enlever la cartouche d'emballage.
• Il ne faut pas remplir à nouveau la cartouche vous-même. Sinon l'endommagement causé ne sera pas dans la portée de garantie d'imprimante.

- Veuillez mettre la cartouche dans un endroit sec et frais.

- Il ne faut pas mettre la cartouche près de source de feu, le poudre de carbone dans la cartouche est inflammable, pour éviter l'incendie.

- En cas de sortir ou démonter la cartouche, veuillez prêter attention au problème de fuite de poudre de carbone, au cas où la fuite de poudre de carbone touche la peau ou vole dans les yeux ou la bouche, veuillez laver immédiatement avec l'eau, en cas de non confort, veuillez aller voir le médecin.

- Hors portée de la zone des enfants en cas de mettre la cartouche.

2. Durée de vie de cartouche

- La durée de vie de cartouche dépend de la quantité de poudre de carbone nécessaire pour le travail d'impression.

- L'imprimante de panneau de contrôle LCD, lorsque la lampe orange de lampe indicatrice de la cartouche s'allume toujours ou l'écran d'affichage LCD affiche 'Durée vie car ex', ceci signifie que la durée de vie de cartouche est terminée, veuillez changer la cartouche.

3. Durée de vie de composant de tambour

- L'imprimante de panneau de contrôle LCD, lorsque l'écran d'affichage LCD affiche 'durée de vie de composant de tambour est à la fin', veuillez changer le composant de tambour.

Changer la cartouche et le composant de tambour

Remarque: Avant de changer la cartouche, veuillez préter attention à ces consignes suivants:

- Puisque la surface de cartouche peut avoir des poudres de carbone, il faut être prudent enc cas de sortir, pour éviter la tombe.

- Veuillez mettre la cartouche sortie sur le papier pour éviter de chute d'une grande portée de poudre de carbone.

- En cas d'installation, veuillez ne pas toucher la surface de tambour OPC, pour éviter de gratter le tambour OPC.

Les étapes de changement de cartouche comme suit:

1. Éteignez l'imprimante.

1. Ouvrez le couvercle avant en appuyant sur le bouton du couvercle avant, et sortez la cartouche de toner laser le long du rail de guidage.

1. Appuyez sur le bouton bleu à gauche de composant de tambour par la main gauche, en même temps levez la poignée de cartouche par la main droite, et sortez la cartouche.

1. Ouvrez le nouvel emballage de cartouche, prenez la poignée de cartouche, secouez doucement 5 à 6 fois pour que le poudre de carbone dans la cartouche est proportionné.

5-6

1. Sortez le scellement et enlevez le couvercle de protection de cartouche.

1. Mettez la cartouche dans le composant de tambour le long la glissière, pour compléter l'installation de cartouche.

1. Prenez le composant de tambour dans la cartouche installée, installez le composant de tambour avec la cartouche installée le long la glissière d'imprimante pour terminer l'installation.

1. Fermez le couvercle frontal.

Les étapes de changement de composant de tambour comme suit:

1. Éteignez l'imprimante.

1. Ouvrez le couvercle avant en appuyant sur le bouton du couvercle avant, et sortez la cartouche de toner laser le long du rail de guidage.

1. Appuyez sur le bouton bleu à gauche de composant de tambour par la main gauche, en même temps levez la poignée de cartouche par la main droite, et sortez la cartouche.

1. Ouvrez le nouvel emballage de composant de tambour, enlevez le dispositif de protection de composant de tambour, et mettez le composant de tambour sur une surface nivellée.

1. Mettez la cartouche dans le composant de tambour le long la glissière, pour compléter l'installation de cartouche.

1. Prenez le composant de tambour dans la cartouche installée, installez le composant de tambour avec la cartouche installée le long la glissière d'imprimante pour terminer l'installation.

1. Fermez le couvercle frontal.

Installation et retrait du bac optionnel

Installation du bac optionnel

Cette imprimante est compatible avec l'utilisation de bacs optionnels, et peut contenir jusqu'à 2 bacs optionnels. Chaque bac peut contenir jusqu'à 550 feuilles de papier 80g/m². Si vous souhaitez acheter des bacs optionnels, veuillez contacter le revendeur local qui a acheté l'imprimante.

1. Éteignez l'imprimante.

1. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez le cordon d'alimentation de l'imprimante.

2. Déballez le bac optionnel, puis retirez tous les matériaux d'emballage.

3. Assurez-vous que le corps de l'imprimante et les bacs optionnels sont placés correctement, comme indiqué sur la figure ci-dessous.

1. Branchez le cordon d'alimentation dans l'imprimante et mettez-la sous tension.

Après avoir installé le bac optionnel, vous devez à nouveau mettre à jour l'état de l'imprimante (pour savoir comment mettre à jour l'état de l'imprimante, consultez « Mise à jour de l'état du bac optionnel »).

Remarque: • Pour les mesures de précaution à prendre pour le chargement du papier, consultez le "Papier et support d'impression".
- Pour connaître le type de support à imprimer avec le bac automatique, consultez la section « Spécifications du papier ».
- Pour l'installation des bacs optionnels, veuillez vous reporter au Guide d'installation fourni avec les bacs optionnels.

Retrait du bac optionnel

1. Éteignez l'imprimante.

1. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez le cordon d'alimentation de l'imprimante.
2. Soulevez le corps de l'imprimante à deux mains et retirez les bacs facultatifs.

Après avoir retiré le bac optionnel, vous devez à nouveau mettre à jour l'état de l'imprimante (pour savoir comment mettre à jour l'état de l'imprimante, consultez « Mise à jour de l'état du bac optionnel »).

Mise à jour de l'état du bac optionnel

Chaque fois que vous installez/retirez les bacs optionnels, vous devez mettre à jour manuellement l'état du pilote d'imprimante, en prenant l'exemple de Windows 7.

1. Installez le pilote d'imprimante.
2. Entrez dans 'Menu de démarrage'-'Panneau de configuration' de l'ordianteur-consultez 'Périphériques et imprimantes'.
3. Cliquez l'imprimante par la touche droite, sélectionnez 'Propriétés de l'imprimante' dans le menu déroulant.
4. Entrez dans l'option « Paramètres auxiliaires » pour définir les options de configuration correspondantes.
5. Cliquez sur « Rafraîchir maintenant-vérifier l'imprimante » – « OK/Appliquer » pour mettre à jour l'état de l'imprimante.

Propriétés de xxx Series PCL6 Général Partage Ports Avancé Gestion des couleurs Sécurité Paramètres secondaires À propos Réglage du mode veille Veille dans 1 minute Configuration auto éteint Configuration de condition d'éteint Connexion au port Configuration de rallongement d'éteint 4 heures Configuration des options Bac facultatif 1 Non installé Non installé Rafraîchir immédiatement - Interroger l'imprimante Impression en sourdine Liste de police TrueType OK Annuler Appliquer Aide

09 Ré solution des problème mes

Veuillez lire attentivement cette section. Elle peut vous permettre de résoudre les problèmes les plus courants associés à l'impression. Si le problème persiste, veuillez contacter le centre de service après-vente Pantum.

Avant de résoudre les problèmes courants, vérifiez d'abord que :

• Le cordon d'alimentation est correctement branché et que l'imprimante est allumée.
• Toutes les protections sont enlevées.
  • La cartouche de toner est installée correctement.
• Le papier est correctement chargé dans le plateau.
• Le câble reliant l'imprimante à l'ordinateur est correctement branché.
• Le pilote d'imprimante adapté est sélectionné et correctement installé.
• Le port de l'ordinateur est correctement configuré et est connecté au port de l'imprimante adapté

Retirer un bourrage papier

Bourrage papier à l'entrée automatique de papier

1. Retirez le bac automatique.

1. Sortez le bourrage papier en tirant doucement.

1. Une fois le papier coincé retiré, réinsérez le bac automatique dans l'imprimante ; appuyez sur le bouton du couvercle avant pour ouvrir et fermer le couvercle avant, et l'imprimante reprendra automatiquement l'impression.

Bourrage papier du bac d'alimentation multifonctionnelnel

1. Sortez le bourrage papier en tirant doucement.

1. Après avoir retiré le papier coincé, réinsérez le papier dans le bac polyvalent ; appuyez sur le bouton du couvercle avant pour ouvrir et fermer le couvercle avant, et l'imprimante reprendra l'impression.

Remarque: • En cas de prendre le papier bourré, veuillez ne pas toucher la zone ombre comme suit, pour ne pas être brûlé.

1. Retirez le bac automatique.

1. Sortez le bourrage papier en tirant doucement.

1. Installation du bac automatique.

1. Ouvrir le couvercle avant en appuyant sur le bouton du couvercle avant de l'imprimante.

1. Sortez la boîte de poussière de carbone laser le long la glissière. (Pour éviter que l'exposition de tambour OPC affecte la qualité d'impression, veuillez utiliser mettre la boîte de carbone laser dans le sachet de protection ou envelopper la boîte de carbone laser par le papier épais.)

1. Sortez le bourrage papier en tirant doucement.

1. Après la sortie de papier bourré, réinstallez la cartouche laser, fermez le couvercle frontal, et l'imprimante va prendre l'impression.

Bourrage papier dans l'unité de fusion

Remarque: • Veuillez ne pas toucher la partie ombre comme suit pour éviter la brû lure en cas de sortir lepapier bourré d'unité de fixateur photographique

1. Ouvrez le couvercle arrière de l'imprimante.

1. Appuyez des deux côtés sur les poignées. Soulevez les poignées de déverrouillage de l'unité de fusion pour ouvrir l'unité de déverrouillage de la pression de l'unité de fusion

1. Sortez le bourrage papier en tirant doucement.

1. Après la sortie de papier bourré, fermez le couvercle arrière, l'imprimante va reprendre à imprimer.

Bourrage dans l'unité d'impression recto verso

1. Retirez l'unité d'impression recto verso de l'arrière de l'imprimante.

1. Retirez le bourrage papier.

1. Si le papier ne sort pas en même temps que l'unité d'impression recto verso, ouvrez le bac de chargement et retirez le bourrage directement du fond.

1. Après la sortie de papier bourré, remettez l'unité d'impression à double face, vérifiez les autres parties de produit, s'assurer qu'il n'y a plus de papier bourré, fermez le couvercle frontal, puis l'imprimante va reprendre à imprimer.

Remarque: • Après la sortie de papier bourré selon les étapes précédentes, fermez le couvercle frontal, arrangez les papiers dans la boîte de papier, l'imprimante va reprendre à imprimer.
- Si l'imprimante ne reprend toujours pas l'impression, vérifiez si le bourrage papier a bien été retiré de l'imprimante.
- Si vous ne parvenez pas à retirer le bourrage papier, veuillez contacter votre centre de reparation autorisé Pantum local ou envoyez votre imprimante dans le centre de services autorisé Pantum le plus proche pour réparation.
- La figure est pour la référence seule, l'imprimante peut avoir différence dû à l'aspect, modèle et la fonction différente.

Bourrage papier du bac optionnel

1. Tirez sur le bac optionnel.

1. Sortez le bourrage papier en tirant doucement.

1. Après avoir retiré le papier coincé, réinsérez le bac optionnel dans l'imprimante, et l'imprimante reprendra l'impression automatiquement.

Si vous ne pouvez pas consulter le papier dans cette zone, arrêtez-vous et passez à l'étape suivante:

1. Retirez le bac automatique.

1. Retirez le papier coincé du bac automatique.

1. Après avoir retiré le papier coincé, réinsérez le bac automatique dans l'imprimante, et l'imprimante reprendra l'impression automatiquement.

Problè me du logiciel

Problème	Solution
Dans le dossier «Périphériques et imprimantes», aucune icône d'imprimante n'apparaît.	Réinstallez le pilote de l'imprimante.Vérifiez que le câble USB de l'interface et que le câble d'alimentation sont correctement branchés.
L'imprimante se trouve en mode Prêt mais n'effectue aucune tâche d'impression.	Si le problème persiste après avoir redémarré l'imprimante, veuillez réinstaller le pilote.S'assurer que la connexion de fil d'internet et USB soient correcte.
Impossible d'installer le pilote	Vérifiez que le service spouleur d'impression est activé.Vérifiez l'alimentation et les câbles de l'imprimante.
Le pilote ne peut pas être utilisé si l'adresse IP de l'imprimante a été modifiée.	Modifiez l'adresse IP du port du pilote de l'imprimante.Si la méthode ci-dessus ne fonctionne pas, veuillez réinstaller le pilote de l'imprimante.Il est conseillé de paramétrer une adresse IP fixe sur l'imprimante réseau.Dans le réseau DHCP, il est conseillé de relier l'adresse IP à l'adresse MAC de l'imprimante.

Ré solution des problème mes courants

Problèmes courants

Problème	Raison	Solution
Problèmes avec l'imprimante
L'imprimante ne fonctionne pas	Le câble entre l'ordinateur et l'imprimante n'est pas correctement branché.Erreur dans l'indication du port d'impression.L'imprimante se trouve hors-ligne et Utiliser l'imprimante hors-ligne est décoché.L'imprimante ne reprend pas l'impression après une erreur interne, par exemple un bourrage papier, un manque de papier, etc.L'installation de programme d'imprimante n'est pas correcte.	Débranchez et rebranchez le câble de l'imprimante.Vérifiez les paramètres des imprimantes sous Windows pour être sûr que la tâche d'impression a été envoyée vers le bon port.Si l'ordinateur compte plus d'un port,assurez-vous que l'imprimante est connectée au bon port.Vérifiez que l'imprimante se trouve en ligne.Veuillez éliminer les erreurs pour que l'imprimante reprenne l'état normal.Déchargez puis réinstallez le programme d'imprimante.
Problèmes avec le papier
Erreur de chargement du papier	Le support d'impression n'a pas été correctement chargé.Le support d'impression n'est pas compatible.Le rouleau de chargement est sale.Trop de papier dans la boîte de papier.	Veuillez installer le support d'impression correctement. Si vous utilisez un support d'impression spécial, activez le mode bac d'alimentation polyvalent.Veuillez utiliser un support d'impression correspondant aux spécifications.Nettoyez le rouleau de chargement.Enlevez les papiers résidus, veuillez mettre manuellement le papier dans la boîte de papier si l'impression sera imprimée sur l'intermédia spécifique.
Bourrage papier	Trop de papier dans la boîte de papier.Le support d'impression n'est pas compatible.Le canal de chargement contient des substances étrangères.Le rouleau de chargement est sale.Des pièces internes ne fonctionnent plus.	Retirez les papiers en trop du bac. Pour effectuer une impression sur un support spécial, utilisez le bac d'alimentation polyvalent.Veillez à utiliser un papier conforme aux spécifications. Pour effectuer une impression sur un support spécial, utilisez le bac d'alimentation polyvalent.Nettoyez le canal de chargement.Nettoyez le rouleau de chargement.
Impression	Trop d'électricité statique sur le support	Séparez les pages du support d'impression
de plusieurs pages à la fois	papier.Le support d'impression est humide et collant.Des pièces internes ne fonctionnent plus.	pour éliminer l'électricité statique. Nous vous conseillons d'utiliser le support d'impression recommandé.Séparez les pages du support d'impression ou utilisez un nouveau support d'impression ou un support sec.

Remarque: • Si la difficulté persiste, veuillez contacter le centre de service à la clientèle. Voir le certificate des Trois Garanties pour les coordonnées détaillées.

Défauts d'image

Problème	Raison	Solution
	• Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux.• La résolution est trop basse dans le programme d'impression, la valeur du paramètre de concentration est trop basse ou le mode d'économie de toner est coché.• Il n'y a plus assez de toner.• Cartouche endommagée.	• Veuillez utiliser un support d'impression correspondant aux spécifications .• Le réglage de résolution d'impression ou le réglage de densité ou le crochet du mode d'économie d'encre est annulé en cours de procédure de réglage.• Il est conseillé de changer la cartouche originale.
L'impression est
[T3T7Y]	• La cartouche est salée ou fuit de carbone.• Cartouche endommagée.• Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux, ou a déjà été utilisé.• Le canal de chargement est sale.	• Il est conseillé de changer la cartouche originale.• Veuillez utiliser un support d'impression correspondant aux spécifications.• Nettoyez le canal de chargement.
Tâches de toner
	• Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux, ou a déjà été utilisé.• Le canal de chargement est sale.	• Veuillez utiliser un support d'impression correspondant aux spécifications.• Nettoyez le canal de chargement.• Il est conseillé de changer la cartouche originale.
Taches blanches	• Le tambour à l'intérieur de cartouche est endommagé.

Le toner ne sort pas

- Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux, ou a déjà été utilisé.

• L'intermédia de papier réglé n'est pas le même que celui de papier mis.

• L'intérieur de la machine est sale.

- Cartouche endommagée.

- Les parties internes de l'imprimante sont endommagées.

- Utilisez un support d'impression conforme aux spécifications. Pour imprimer sur un support spécial, utilisez le plateau d'alimentation polyvalent.

- Veuillez utiliser l'intermédia de papier correspondant pour imprimer.

• Nettoyez l'intérieur de l'imprimante

- Il est conseillé de changer la cartouche originale.

Lignes noires verticales

• La cartouche est sale.

- Les composants internes de la cartouche sont endommagés.

- Le verre réflechissant de laser à l'intérieur de la machine est sale.

• Le canal de chargement est sale.

• Nettoyez ou changez la cartouche.

- Nettoyez la vitre réfléchissante du laser à l'arrière de l'imprimante.

- Nettoyez le canal d'entrée de papier d'imprimante.

- Veuillez vous servir de la fonction « Nettoyer et réparer » pour nettoyer l'unité de fusion de l'imprimante.

Arrière-plan noir (arrière-plan gris)

- Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux, ou a déjà été utilisé.

• La cartouche est sale.

- Les composants internes de la cartouche sont endommagés.

• Le canal de chargement est sale.

- La tension de transfert à l'intérieur de l'imprimante est anormale.

- Veuillez utiliser un support d'impression correspondant aux spécifications.

• Nettoyez ou changez la cartouche.

- Nettoyez le canal de chargement à l'intérieur de l'imprimante.

Des traces cycliques apparaissent

• La cartouche est sale.

- Les composants internes de la cartouche sont endommagés.

• La tête de fusion est endommagée.

• Nettoyez ou changez la cartouche.

- Veuillez contacter le centre de service pour réparer ou changer les nouveaux composants de fixateur photographique.

Pages de travers

- Le support d'impression n'a pas été correctement chargé.

- Le canal de chargement de l'imprimante est sale.

- Vérifiez que le support d'impression est correctement chargé.

- Nettoyez le canal de chargement à l'intérieur de l'imprimante.

Papier froissé

• Le support d'impression n'a pas été correctement chargé.
• Le support d'impression n'est pas conforme aux spécifications.

• Le canal de chargement de l'imprimante est sale.
  • La tête de fusion est endommagée.

• Vérifiez que le support d'impression est correctement chargé.

• Veuillez utiliser un support d'impression correspondant aux spécifications.
• Nettoyez le canal de chargement à l'intérieur de l'imprimante.
• Veuillez contacter le centre de service pour réparer ou changer les nouveaux composants de fixateur photographique.

Le verso de l'impression est sale

• La cartouche est sale.
- Le rouleau de transfert de l'imprimante est sale.
- La tension de transfert à l'intérieur de l'imprimante est anormale.

• Nettoyez ou changez la cartouche.
- Nettoyez les parties de transferts internes de l'imprimante.

Page entière noire

• La cartouche n'est pas correctement installée.
  • L'intérieur de cartouche est endommagée.

• Le chargement anormal à l'intérieur de la machine, la cartouche n'est pas chargée.

• S'assurer l'installation correcte de cartouche.

• Il est conseillé de changer la cartouche originale.

Le toner n'adhère pas au papier

• Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux, ou a déjà été utilisé.
  • L'intérieur de l'imprimante est sale.
  • Cartouche endommagée.

• Les parties internes de l'imprimante sont endommagées.

• Utilisez un support d'impression conforme aux spécifications. Pour imprimer sur un support spécial, utilisez le plateau d'alimentation polyvalent.
  • Nettoyez l'intérieur de l'imprimante

• Il est conseillé de changer la cartouche originale.

Bandes horizontales

• La cartouche n'est pas correctement installée.
  • La cartouche peut être endommagée.

• Les parties internes de l'imprimante sont endommagées.

• S'assurer l'installation correcte de cartouche.

• Il est conseillé de changer la cartouche originale.

Remarque: • Les défauts ci-dessus peuvent être atté nués en nettoyant ou en remplaçant la cartouche. Si la difficulté persiste, veuillez contacter le centre de service à la clientèle. Voir le certificat des TroisGaranties pour les coordonnées détaillées.

10 Spécifications du produit

Remarque: • Les spécifications peuvent lé gèrement varier selon le modèle d'imprimante utilisé et les fonctions proposées. Ces valeurs sont fondées sur les données initiales. Pour obtenir de plus amples informations sur les spécifications les plus récentes, rendez-vous sur : www.pantum.com.

Pré sentation des spécifications

Taille du produit(L*P*H)	362mm*340mm*257mm
Poids du produit	9.3kg
Environnement d'impression	Portée de température d'impression:10~35°C
	Portée d'humidité d'impression:20%RH~80%RH
Tension d'alimentation	Modèle 110V: CA 110-127V, 50 Hz/60 Hz, 12
	Modèle 220V: CA 220-240V, 50 Hz/60 Hz, 6.5A
Bruit (niveau de pression acoustique)	Impression: ≤56dB(A)
	En attente: ≤30dB(A)
	Mode muet: ≤50dB(A)
Heure d'entrée en attente de réseau	1 minute
Temps d'arret automatique pardefaut(UE séulement)	4inute
Consommation électrique	Attente de réseau: <5.00W; non sans fil<2.00W
	En attente: <50W
	Eteint: <0.5W
	TEC: conforme aux exigences de l'indice d'efficacité énergétique chinois
Système d'opération	Microsoft Windows XP/Windows 7/ Windows 8.1/ Windows 10/ Windows11/Windows Server 2012/ 2016/ 2019/2022(32/64Bit)
	macOS 10.9/10.10/10.11/10.12/10.13/10.14/10.15/11.5/11.6/ 12.0.1/12.3/12.4/12.5/13
	Linux Ubuntu 16.04/18.04/20.04/22.04(32/64Bit)LTS;Debian 10.0/11.0(32/64Bit);Redhat 8.0/9.0(64Bit);Astra Linux Special Edition V1.6/V1.7;Centos 7/8.2(32/64Bit)
	iOS 13.0-18.0
	Android 8.0-14.0
	HarmonyOS 2.0-4.0
Interface de communication	USB 2.0(High Speed)
	Wired network: IEEE 802.3 10/100/1000Base-Tx
	Wi-Fi (2.4G/5G): IEEE 802.11a/b/g/n
	Bluetooth:BLE
Bande de fréquence	NFC: 13.56MHz(Récepteur uniquement)
	Wi-Fi &Bluetooth 2.4GHz: 2400MHz-2483.5 MHz
	Wi-Fi 5GHz: 5150MHz - 5350MHz ;5470MHz -5725MHz
	Wi-Fi 5.8GHz: 5725MHz - 5850MHz
Remarque: Les bandes de fréquences susmentionnées correspondent à des bandes de fréquences communes. Les différents marchés restreindront l'utilisation de certaines bandes de fréquences en fonction des exigences réglementaires du pays.
Puissance de sortie	Wi-Fi 2.4GHz: ≤ 20dBmEIRP;Bluetooth: ≤ 10dBmEIRP
maximale (Déclaration de conformité EU)	Wi-Fi 5GHz: ≤ 20dBm EIRP
	Wi-Fi 5.8GHz: ≤ 14dBm EIRP

Spécifications d'impression

Vitesse d'impression	42ppm(A4)/44ppm(Letter)
Délai d'impression de la première page	≤5.9S
Langage d'imprimante	PDL
Format d'impression maximal	216mm*356mm

PANTUM
