Type de produit	Extension USB 3.1/3.0 par fibre optique (émetteur et récepteur)
Marque	Lindy
Modèle	42707
Distance maximale	Jusqu'à 200 m avec fibre multimode OM2
Débit maximal	5 Gbit/s (USB 3.1 Gen 1 / USB 3.0)
Rétrocompatibilité	USB 2.0 avec adaptateur LINDY 42682 (non inclus)
Connectivité émetteur	1 port USB Micro-B, 1 port LC Duplex multimode
Connectivité récepteur	1 port USB Type A, 1 port LC Duplex multimode
Alimentation	Adaptateur secteur 5V 3A (inclus, multi-pays)
Dimensions (chaque boîtier)	7,5 x 3,2 x 2,5 cm
Poids (chaque boîtier)	90 g
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-20 °C à 70 °C
Installation	Plug & Play, aucun pilote requis
Systèmes d'exploitation supportés	Windows, macOS, Linux (compatibles USB)
Fonctionnalités spéciales	Prise en charge USB3 Vision, compatible hubs USB
Contenu de l'emballage	Émetteur, récepteur, alimentation, manuel d'utilisation
Entretien	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de liquides ou d'aérosols.
Consignes de sécurité	Éviter l'humidité, les décharges électrostatiques et les températures extrêmes. Débrancher avant nettoyage.
Pièces détachées	Câble USB A vers Micro-B (non inclus), fibre optique LC duplex multimode (non incluse)
Réparabilité	Produit non réparable par l'utilisateur. Contacter le service client pour toute intervention.

FOIRE AUX QUESTIONS - 42707 Lindy

Quelle est la distance maximale de l'extension ?

La distance maximale est de 200 mètres avec une fibre multimode OM2 (50/125 µm) ou de 100 mètres avec une fibre OM1 (62,5/125 µm).

Quel type de câble fibre optique est nécessaire ?

Il faut une fibre optique LC Duplex multimode (non fournie). Le câble doit être monté en croisé (cross-over) entre les deux unités.

L'extension est-elle compatible avec USB 2.0 ?

Oui, elle est rétrocompatible avec USB 2.0, mais nécessite un adaptateur spécifique (réf. LINDY 42682) non inclus.

Quels systèmes d'exploitation sont pris en charge ?

L'extension fonctionne avec la plupart des systèmes d'exploitation compatibles USB, comme Windows, macOS et Linux.

Dois-je installer des pilotes ?

Non, l'installation est Plug & Play. Aucun pilote ou logiciel supplémentaire n'est requis.

Puis-je connecter plusieurs périphériques ?

Oui, vous pouvez ajouter un hub USB optionnel sur le récepteur pour connecter plusieurs périphériques.

Quelle est l'alimentation fournie ?

L'extension est livrée avec un adaptateur secteur 5V 3A multi-pays (prises européennes, américaines, etc.).

Comment installer l'extension ?

1. Connectez l'émetteur et le récepteur avec la fibre optique. 2. Branchez votre périphérique USB sur le récepteur. 3. Branchez l'alimentation sur le récepteur. 4. Connectez l'émetteur à l'ordinateur avec un câble USB A vers Micro-B (non inclus).

L'extension est-elle compatible avec USB3 Vision ?

Oui, elle prend en charge la norme USB3 Vision, utilisée pour les caméras industrielles.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions, la fibre optique et l'alimentation. Si le problème persiste, consultez la notice ou contactez le support LINDY.

MODE D'EMPLOI 42707 Lindy

En 2006, l'union Européenne a introduit la nouvelle réglamentation (DEEE) pour le recyclage de tout équipement électrique et électronique.

Chaque Etat membre de I'Union Europeenne a mis en application la nouvelle réglementaire DEEE de manieres légersement différentes. Veulieu suive le décret d'application correspondant à l'élimination des déchets électriques ou Electroniques de yourselves. Nel 2006 l'union europea has introdotto regolamenti (WEEE) par la recastla et i nicheo di apparecchi elettrici ed eclettroniche. Non e più consenti semiplicitamente guttarre cette appechacellulare, devono aussi riciclate. Ogni stato membrile dell EU ha tramutlo le direttive WEEE in leggi statali en varie misuse. Fare riferimento alle leggi del proprio Stato quando si disposne di un apparecchio elettrico o elettronico.

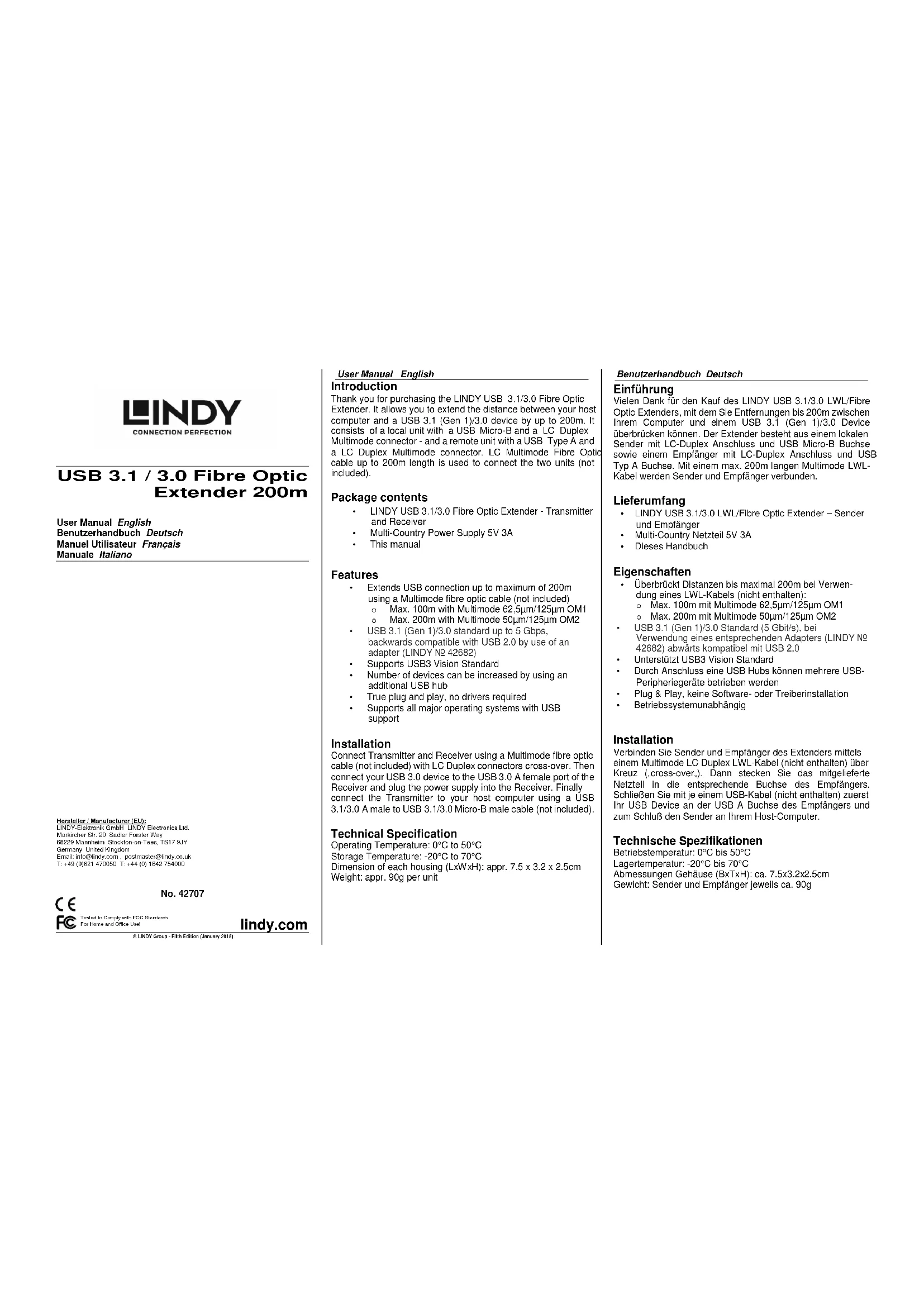

Manuel Utilisateur Francais

Introduction

Merci d'avoir choisi l'extender USB 3.1/3.0 Fibre Optic LINDY. Il vous permet d'éndrez la distance entre ourite ordinateur et un périphérique USB 3.1 (Gen 1)/3.0 jusqu'à 200m. Il est constitué d'une unité locale avec des connectiques USB Micro-B et a LC Duplex Multimode (fibre optique) et d'une unité distante avec connectiques USB Type A et LC Duplex Multimode. De la fibre optique LC Multimode de jusqu'à 200m est utilisée pour relier les deux unités (fibre optique non fournie).

Contenu de l'emballage

• Extender USB 3.1/3.0 Fibre Optic LINDY - Emetteur (Transmitter) et récepteur (Receiver)
• Alimentation multi-pays 5V 3A
• Ce manuel

\section*{Caracteristiques}

• Etend une connexion USB jusqu'à 200m en utilisant de la fibre optique Multimode (non fournie)
  Max. 100m en Multimode 62.5μm/125μm OM1
  Max. 200m en Multimode 50 m / 125 m OM2

• Prise en charge USB 3.1 Gen 1/USB 3.0 High Speed (5 Gbit/s), rétrocompatible USB 2.0 en utilisant un adaptateur correspondant (LINDY N° 42682)

• Prise en charge de la norme USB3 Vision

• On peut rajouter des périphériques en utilisant un hub USB optionnel
• Plug&Play - ne nécessite aucun pilote ou logiciel
• Pris en charge par la plupart des systèmes d'exploitation compatibles USB

Installation

Connectez émetteur (Transmitter) et récepteur (Receiver) en utilisant une fibre optique Multimode (non incluse) de façon croisée (cross-over), avec connecteurs LC Duplex. Connectez ensuite votre périphérique USB 3.0 au port USB 3.0 A ferrête du récepteur et branchez l'alimentation sur le récepteur.

Connectez finally l'émetteur à votre ordinaire hôte en utilisant un cable USB 3.1/3.0 A male vers USB 3.1/3.0 Micro-B male (non inclus).

Spécifications Techniques.

Temperatures de fonctionnement: 0^ à 50^ Temperatures de stockage: -20^ à 70^ Dimensions de chaque boitier (LxlxH): 7.5 × 3.2 × 2.5cm Poids: 90g par unité
