MODE D'EMPLOI 38174 Lindy
Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Cet Extender sur Fibre Optique HDMI 2.0 18G & IR est soumis à une durée de garantie LINDY de 2 ans et d'une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence.
L'Extender Fibre Optique HDMI & IR de 300m de LINDY est une solution premium pour l'extension de signaux haute qualité 4K@60Hz sur des distances incroyables en utilisant de la fibre optique LC duplex multimode (50/125μm) standard. La prise en charge des spécifications HDMI 2.0 permet de transmettre les très hautes résolutions 4K Ultra HD, tandis que les signaux de contrôle bidirectionnels IR et RS-232 offre une gestion fiable et souple des appareils au travers de l'installation.
Contenu de l'emballage
■ Emetteur (Transmitter)
■ Récepteur (Receiver)
■ 2 x alimentations multi-pays (EU, UK, US & AUS)
■ 2 x modules Fibre SFP+
■ 2 x blocs de connexions
■ Câble émetteur IR
- Câbles récepteur IR
■ 4 x équerres de montage
■ 8 x Vis
■ Manuel LINDY
Caractéristiques
■ Prend en charge les résolutions jusqu'à 3840x2160@60Hz 4:4:4 8bit, ainsi que les signaux HDR
■ HDCP 2.2/1.4 Pass-through
■ EDID Pass-through
■ Prise en charge audio 7.1CH pass-through
■ Contrôle bidirectionnel IR & RS-232 (Pass-through)
■ Prise d'alimentation Type DC à visser pour une connexion sûre (5.5/2.1mm)
Spécifications
- Requière une fibre optique Duplex LC Multimode (50/125μm)
- Etend les signaux jusqu'à 300m (984.24ft), si une plus grande distance doit être atteinte, veuillez remplacer le module multimode SFP+ par un module monomode SFP+
- Ports sur l'émetteur: Entrée: HDMI Type A (femelle), Sortie: Duplex LC
- Ports sur le récepteur: Entrée: Duplex LC, sortie: HDMI Type A (femelle)
- Ports de contrôle bidirectionnel: RS-232 (bloc de connexion), IR (femelle)
- Température de fonctionnement: 0°C - 45°C (32°F - 113°F)
■ Température de stockage: -20°C - 70°C (-4°F - 158°F)
■ Humidité: 10 - 90% RH (sans condensation)
■ Alimentation: 12VDC 0.5A
■ Dimensions: 150x20x74.4mm (5.91x0.79x2.93in)
Installation
Merci de suivre les étapes ci-dessous pour une installation avec des équipements sources HDMI, si vous utiliser un équipement DVI, veuillez substituer les câbles HDMI par des câbles DVI vers HDMI comme requis.
- Connectez votre source HDMI à l'émetteur HDMI en utilisant un câble HDMI.
- Insérez les modules SFP+ fournis dans les ports Optical Out et Optical In, respectivement.
Connectez une extrémité de la fibre optique LC Duplex MM (50/125 im) au module SFP+ monté dans le port Optical Out de l'émetteur et à l'autre extrémité du câble au module SFP+ monté dans le port Optical In du récepteur. Assurez-vous de bien mettre en œuvre la fibre optique. - Connectez votre affichage HDMI au port de sortie HDMI sur le récepteur en utilisant un câble HDMI.
- Pour utiliser les fonctionnalités de télécommande IR, connectez les câbles d'extension IR aux ports IR In et Out sur les deux unités. L'émetteur IR se connecte au port IR Out, tandis que le capteur IR se connecte au port IR In.
- Placez l'émetteur IR de chaque unité en face des capteurs des équipements à contrôler, en vous assurant que les appareils sont capables d'échanger les signaux IR.
- Alimenter source et affichage HDMI.
- Branchez les alimentations DC à l'émetteur et au récepteur, le LED Power s'allume sur les deux unités. Si aucun problème n'est présent sur les unités, la LED Status clignote en continu. Cette LED s'éteint si une des unités ne fonctionne pas de façon correcte.
- Une fois qu'un lien a été établi entre l'émetteur et le récepteur, la LED Link s'allume. Si cette LED clignote ou est éteinte, la liaison n'est pas établie.
- La LED HDCP s'allume si un signal avec HDCP est transmis. Si du contenu non HDCP est utilisé, cette LED clignote en continu, alors qu'elle s'éteint si aucun signal vidéo n'est actif.
Signaux de contrôle
Contrôle IR bidirectionnel
La fonction de contrôle IR vous permet de contrôler l'appareil source à partir de l'affichage. Elle permet également de contrôler l'affichage côté source.
Pour utiliser cette fonction, le sélecteur 'Switch' sur le côté droit des unités doit être positionné sur IR, assurez-vous que tous les câbles d'extension IR sont bien branchés.

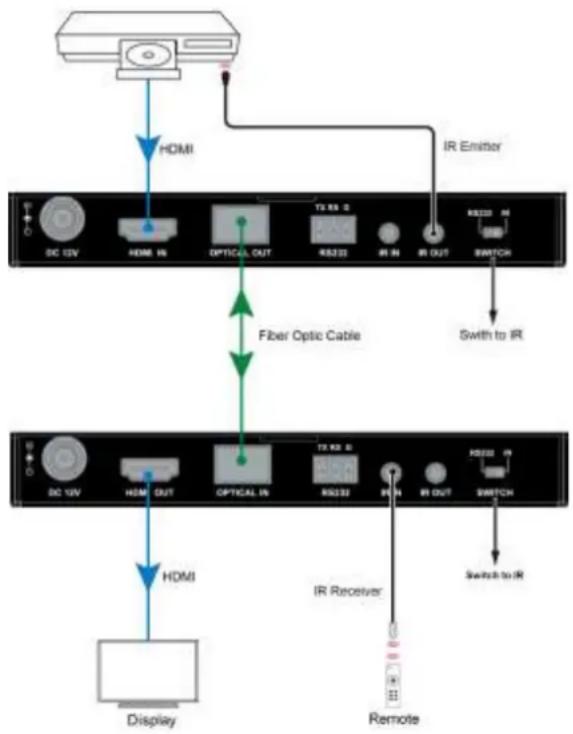

L'image de droite montre un exemple d'installation en IR.
Contrôle RS-232 bidirectionnel
La fonction de contrôle RS-232 permet de contrôler l'installation en utilisant deux appareils RS-232, comme un PC et un projecteur ou un équipement Digital Signage de l'émetteur au récepteur, ou de contrôler la source à partir du récepteur à l'aide d'un panneau de contrôle par exemple. Pour utiliser cette fonction, le sélecteur 'Switch' sur le côté droit des unités doit être positionné sur RS-232, assurez-vous que les câbles RS-232 sont bien connectés sur les blocs de connexions. Veillez à respecter le brochage indiqué sur les unités.
Merci de noter que tous les appareils connectés doivent prendre en charge les signaux RS-232
