Marque	Beyerdynamic
Modèle	DT 797 PV
Catégorie	Micro-casque fermé
Type de transducteur (écouteurs)	Dynamique
Type de transducteur (microphone)	Condensateur (back-électret)
Principe de fonctionnement	Fermé
Impédance nominale (écouteurs)	250 Ω
Impédance nominale (microphone)	300 Ω
Bande passante (écouteurs)	Non spécifié (généralement 5-35 000 Hz pour cette gamme)
Bande passante (microphone)	40 - 20 000 Hz
Pression sonore nominale (écouteurs)	100 dB SPL à 1 mW
Distorsion harmonique	< 0,2%
Atténuation du bruit ambiant	Environ 20 dBA
Pression du serre-tête	4,5 N
Poids sans câble	395 g
Poids du microphone	30 g
Câble	1,5 m, avec fiche mâle XLR 3 broches et jack stéréo 6,35 mm
Directivité du microphone	Cardioïde
Alimentation	Non applicable (microphone à condensateur nécessite alimentation fantôme, non précisé)
Accessoires inclus	Protection anti-vent (anthracite)
Pièces de rechange disponibles	Arceau, oreillettes Softskin, protection anti-vent

FOIRE AUX QUESTIONS - DT 797 PV BEYERDYNAMIC

Comment ajuster l'arceau du casque ?

L'arceau peut être ajusté à la taille de la tête grâce aux branches réglables. Tirez ou poussez les branches pour obtenir un ajustement confortable.

Quelle est l'impédance du DT 797 PV ?

L'impédance nominale des écouteurs est de 250 Ω, et celle du microphone est de 300 Ω.

Comment nettoyer le micro-casque ?

Utilisez un chiffon doux humidifié avec un produit nettoyant doux (ex: liquide vaisselle). Évitez les détergents agressifs et ne laissez pas de liquide pénétrer dans le transducteur. Les oreillettes peuvent être remplacées si usées.

Le microphone peut-il être positionné à droite ou à gauche ?

Oui, le support du microphone à col de cygne est orientable et permet de porter le microphone aussi bien à droite qu'à gauche.

Quelle est la distance idéale entre la bouche et le microphone ?

Il est conseillé de placer le microphone à une distance de 2 à 3 cm sur le côté de la bouche pour éviter les bruits pop.

Quels types de connecteurs possède le DT 797 PV ?

Le modèle DT 797 PV est équipé d'une fiche mâle XLR à 3 broches et d'une fiche jack stéréo de 6,35 mm.

Comment nettoyer la protection anti-vent ?

La protection anti-vent peut être nettoyée à l'eau tiède. Assurez-vous qu'elle soit entièrement sèche avant de la remettre sur le microphone.

Le casque est-il adapté aux environnements bruyants ?

Oui, grâce à sa conception fermée, il offre une atténuation du bruit ambiant d'environ 20 dBA, ce qui le rend adapté aux concerts ou événements sportifs.

Quelle est la différence entre le DT 790 et le DT 797 ?

Le DT 790 utilise un microphone dynamique à directivité hypercardioïde, tandis que le DT 797 utilise un microphone à condensateur cardioïde avec une bande passante plus étendue (40-20 000 Hz).

Comment remplacer les oreillettes ?

Les oreillettes sont soumises à une usure naturelle et peuvent être remplacées. Commandez les oreillettes de rechange (réf. EDT 770 S ou EDT 770 V) et suivez les instructions de montage fournies.

MODE D'EMPLOI DT 797 PV BEYERDYNAMIC

Courbes de fréquence 20

Diagrammes de directivité 21

Schémas de connexion 22

Vous avez opté pour le micro-casque DT 790 / DT 797 de beyerdynamic. Nous vous remercions de votre confiance. Veuillez prendre le temps de dire attentivement ces informations produit avant la mise en service de l'appareil.

1. Consignes de sécurité

• Lors du branchement du micro-casque, assurez-vous que le volume d'écoute est régle au niveau minimum. N'ajustez le volume qu'aupres avoir revetu le casque. Ne réglez pas le volume sonore à un niveau trop élevé. Une écoute à volume trop élevé peut cause des dommages auditifs irréparables.
• Lors de l'utilisation d'un micro-casque avec fil, évitez les mouvements brusques pouvant entraîner une chute du casque. Vous pourriez gravement vous blesser, notamment si vous portez des boucles d'oreille, piercings, lunettes etc. Le cable pourrait s'enrouler autour de votre cou et vous étrangler.

2.Description

Les ensembles micro-casque fermés DT 790 / DT 797 offrent une bonne isolation des bruits extérieurs et se présent par conséquent à une utilisation dans les environnements très bruyants comme par exemple les concerts ou événements sportifs. Le système de casque performant assure une grande précision de rendu et une image sonore équilibrée et étendue. L'impédance standard est de 80 . Les cables connecteurs des écouteurs et du microphone sont intégrés dans l'arceau de casque, en l'occurrence dans le col de cygne, et ainsi protégés. Le cable principal unilateral est solidement connecté.

DT 790

Le micro-casque DT 790 est équipé d'un microphone dynamique à directivité hypercardioïde assurant une réduction extrème de l'effet Larsen et des bruits parasites.

DT 797

Le micro-casque DT 797 dispose d'un microphone à condensateur et directivement cardioïde offrant une forte réduction de l'effet Larsen et des bruits parasites.

3. Raccordement

Branchez les ensembles micro-casque à des apparêils de haute qualité offrant une impédance et une charge admissible compatibles.

La version DT 790.00 est dotée d'un cable de raccordement à extre

mités libres. Vous pouvez monter vous-même les connecteurs souhaités. Sur demande, les connecteurs requis peuvent être montés à l'usine.

La version DT 790.28 est dotée d'une fiche femelle XLR à 4 broches et la version DT 797 PV d'une fiche mâle XLR à 3 broches et une fiche jack stéreo 6,35 mm.

4. Application

L'arceau de casque peut être ajusté à la taille de la tête grâce aux branches réglibres. Le support du microphone à col de cygne est orientable et permet de porter le microphone aussi bien à droite qu'à gauche.

Nous vous conseillons de placer le microphone à une distance de 2 - 3cm sur le côté de votre bouche. Ceci permettra d'éviter les bruits pop.

5. Entretien

Pour des raisons d'hygiene, nous vous recommendons de nettoyer de temps en temps le casque à l'aide d'un chiffon doux humidifié.

Veuillez n'utiliser que des produits nettoyants doux (par exemple liquide vaisselle), n'utilisez en aucun cas de produits détergents.

Veillez à ce qu'aucun liquide ne pénétre dans le transducteur.

Les oreillettes étant soumises à une usure naturelle, nous vous recommandons de les replacer régulièrement.

Si vous utilisez une protection anti-pop supplémentaire pour le microphone, vous pouvez nettoyer cette dernière à l'eau tiède. Veillez à ce qu'elle soit entiennent seché avant de la replacer sur le microphone.

La construction de ces ensembles micro-casque permet un service après-vente simple et rapide, toutes les pieces pouvant être facilement replacées.

6. Versions

DT 790.00 80 ohms, cable 1,5 m,
extrémités libres Art. n° 488.747

DT 790.28 80 ohms, cable 1,5m fiche femelle XLR 4 broches . . . . Art. n° 488.755

DT 797 PV 250 ohms, cable 1,5 m, fiche male XLR 3 broches et jack stéreo 6,35 mm. Art. n° 497.894

7. Pièces de rechange

BN 59-53/D Rembourse tete Art. n° 590.681

EDT 770 S Oreillettes, Softskin. Art. n° 904.783

WS 97 AZ Protection anti-vent, anthracite . . . . Art. n° 465.313

8. Accessoires en option

EDT 770 V Oreillettes, velours Art. n° 926.660

Type de transducteur ..... dynamique

Principé de fonctionnement . . . . . . . fermé

Impedance nominale 80Ω/système

Tension d'entrée nominale 2,8 V (= 100 mW à 80 Ω)

$$ = 1 2 0 \mathrm {d B S P L} $$

Pression sonore nominale à 1 kHz . . . . . 100 dB SPL à 1 mW

$$ = 0, 2 8 \mathrm {V} \dot {a} 8 0 \Omega $$

Distorsion harmonique. < 0,2%

Charge nominale maximale . 100 mW = 120 dB = 2,8 V

$$ \mathrm {a} 8 0 \Omega $$

Attenuation du bruit ambient. .env. 35 dBA

Pression du serre-tete. 5,5 N

Poids sans cable. 470 g

Microphone

Type de transducteur ..... dynamique

Bande passante 40-12.000 Hz

Directivite hypercardioide

Tension de sortie pour

uneutilisationa 5cm de distance. .env.3mVenv.1,5V

Impedance nominale 200

Impedance de charge. 1000

Poids. 40 g

DT 797

Ecouteurs

Type de transducteur ..... dynamique

Principe de fonctionnement . . . . . . . . . . . . . . . . . . . . . . .

Impedance nominale 250Ω/système

Tension d'entrée nominale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 V (= 100 mW à

$$ 2 5 0 \Omega) = 1 2 0 \mathrm {d B} \text {S P L} $$

Pression sonore nominale à 1 kHz . . . . . . 100 dB

Distorsion harmonique. < 0,2%

Attenuation du bruit ambient. .env. 20 dBA

Pression du serre-tete. 4,5 N

Connexion . fiche jack stereo 6,35 mm

Poids sans cable 395g

Microphone

Type de transducteur condensateur (back-électret)

Bande passante 40-20.000 Hz

Directivité cardioïde

Tension de sortie pour

uneutilisationa 5cm de distance. . . . . .5,5mV/Pa

Impedance nominale 300Ω

Impedance de charge. 1000

Efficacité en champ libre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 mV pour f = 1 kHz

Pression sonore maximale. 136 dB

Rapport signal/bruit 64 dB

Longueur col de cygne 120 mm

Diametre tete. 19 mm

Poids 30g

10. Evacuation

Ce symbole sur le produit, l'emballage ou dans le manuel signifie que votre équipement électrique etlectronique doit etre, en fin de vie, jeté séparement de vos déchets menages. Il existe en France des systèmes de collecte différents pour les déchets recyclables. Pour plus d'information, veuillez contacter les autorités

locales ou le revendeur chez qui vous avez acheté le produit.

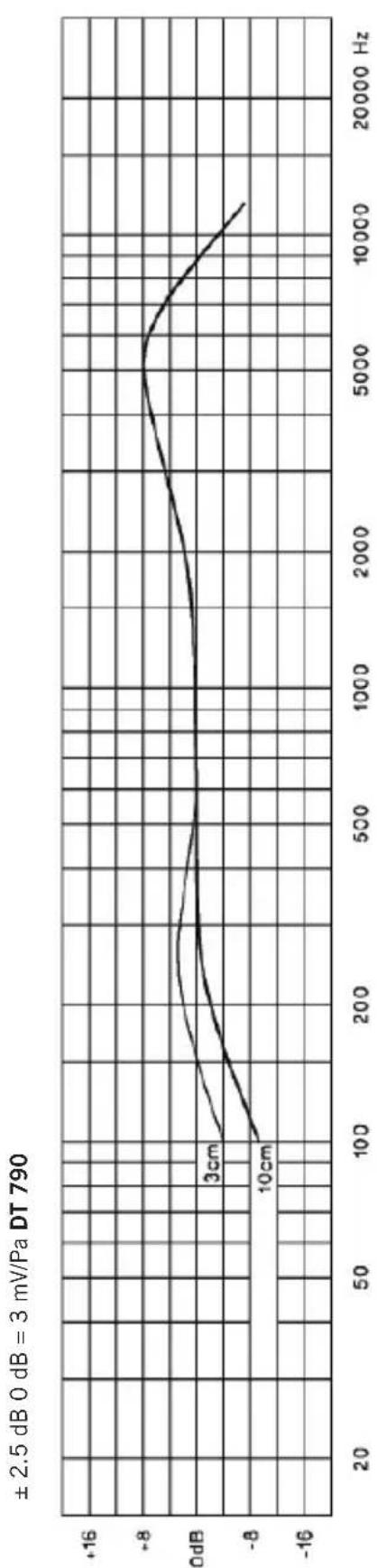

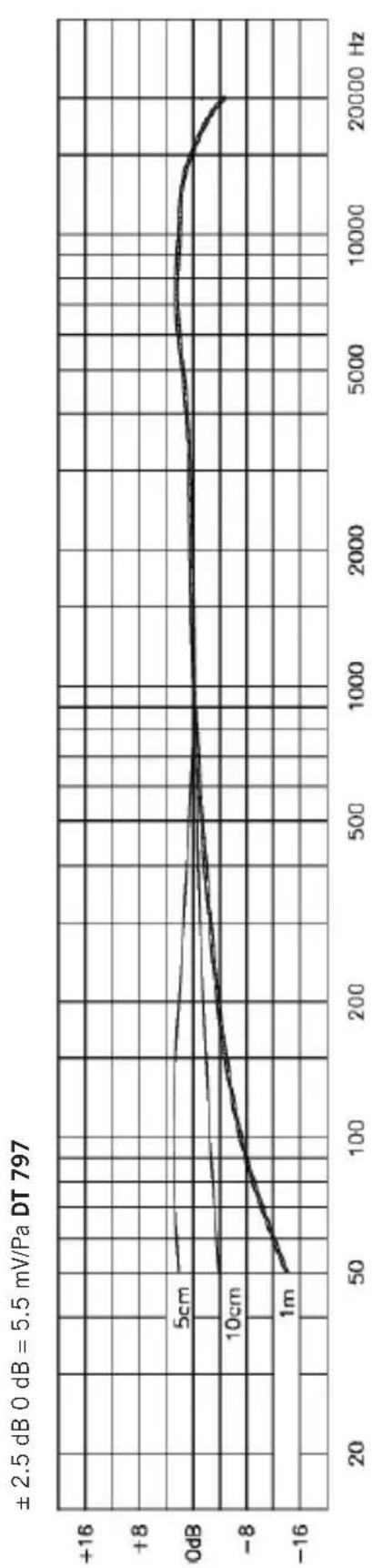

Frequenzkurven / Frequency Response Curves / Courbes de fréquence

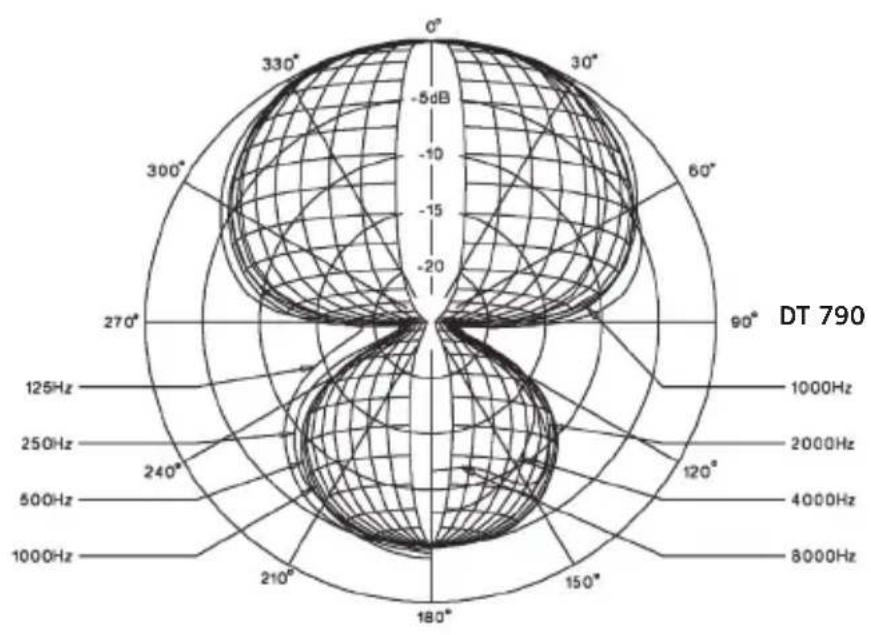

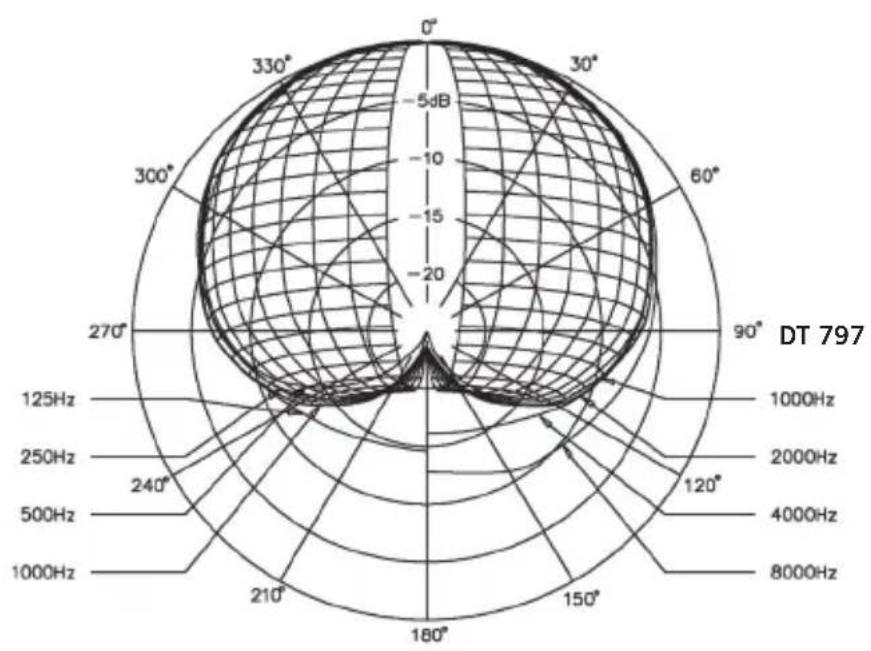

Richtdiagramme / Polar Patterns / Diagrammes de directivité

Schaltbilder / Wiring Diagrams / Schémas de connexion

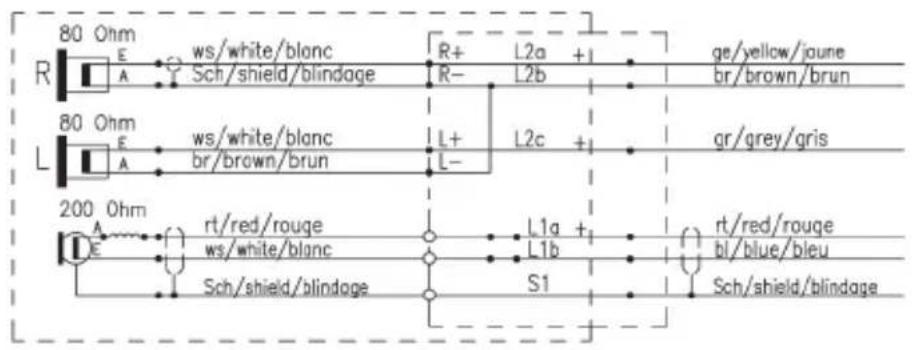

DT 790.00

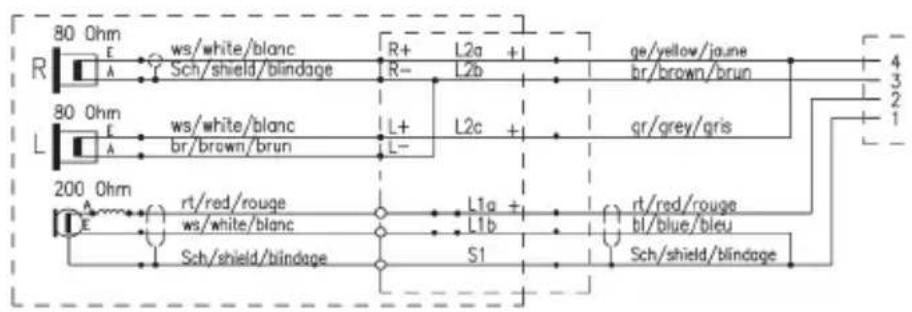

DT 790.28

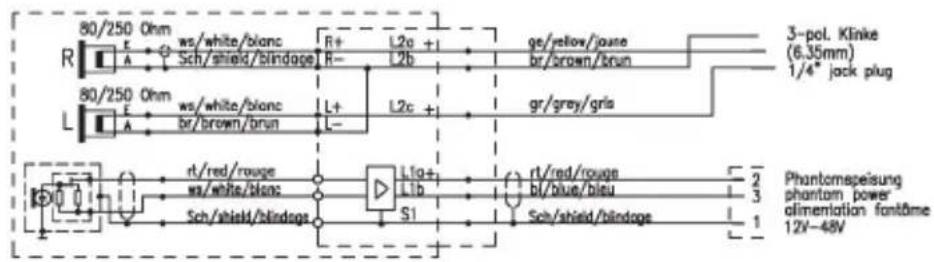

DT 797 PV
