DT 797 PV - Kopfhörer BEYERDYNAMIC - Kostenlose Bedienungsanleitung

Marke	Beyerdynamic
Modell	DT 797 PV
Kategorie	Geschlossenes Headset
Wandlerart (Kopfhörer)	Dynamisch
Wandlerart (Mikrofon)	Kondensator (Back-Elektret)
Funktionsprinzip	Geschlossen
Nennimpedanz (Kopfhörer)	250 Ω
Nennimpedanz (Mikrofon)	300 Ω
Frequenzbereich (Kopfhörer)	Nicht angegeben (üblicherweise 5-35.000 Hz für diese Serie)
Frequenzbereich (Mikrofon)	40 - 20.000 Hz
Nennschalldruckpegel (Kopfhörer)	100 dB SPL bei 1 mW
Klirrfaktor	< 0,2%
Umgebungsgeräuschdämpfung	Ca. 20 dBA
Bügeldruck	4,5 N
Gewicht ohne Kabel	395 g
Gewicht des Mikrofons	30 g
Kabel	1,5 m, mit 3-poligem XLR-Stecker und 6,35 mm Klinkenstecker
Richtcharakteristik des Mikrofons	Niere
Stromversorgung	Nicht zutreffend (Kondensatormikrofon benötigt Phantomspeisung, nicht spezifiziert)
Mitgeliefertes Zubehör	Windschutz (anthrazit)
Ersatzteile erhältlich	Bügel, Softskin-Ohrpolster, Windschutz

Häufig gestellte Fragen - DT 797 PV BEYERDYNAMIC

Wie stelle ich den Bügel des Headsets ein?

Der Bügel kann über die verstellbaren Arme an die Kopfgröße angepasst werden. Ziehen oder schieben Sie die Arme, um eine bequeme Passform zu erhalten.

Wie hoch ist die Impedanz des DT 797 PV?

Die Nennimpedanz der Kopfhörer beträgt 250 Ω, und die des Mikrofons beträgt 300 Ω.

Wie reinige ich das Headset?

Verwenden Sie ein weiches, mit einem milden Reinigungsmittel (z.B. Spülmittel) angefeuchtetes Tuch. Vermeiden Sie aggressive Reiniger und lassen Sie keine Flüssigkeit in den Wandler eindringen. Die Ohrpolster können bei Verschleiß ausgetauscht werden.

Kann das Mikrofon rechts oder links positioniert werden?

Ja, der Schwanenhals-Mikrofonhalter ist drehbar und ermöglicht es, das Mikrofon sowohl rechts als auch links zu tragen.

Welcher ideale Abstand zwischen Mund und Mikrofon?

Es wird empfohlen, das Mikrofon in einem Abstand von 2 bis 3 cm seitlich am Mund zu platzieren, um Poppgeräusche zu vermeiden.

Welche Anschlussarten hat der DT 797 PV?

Das Modell DT 797 PV ist mit einem 3-poligen XLR-Stecker und einem 6,35 mm Klinkenstecker ausgestattet.

Wie reinige ich den Windschutz?

Der Windschutz kann mit warmem Wasser gereinigt werden. Stellen Sie sicher, dass er vollständig trocken ist, bevor Sie ihn wieder auf das Mikrofon setzen.

Ist das Headset für laute Umgebungen geeignet?

Ja, dank seiner geschlossenen Bauweise bietet es eine Umgebungsgeräuschdämpfung von ca. 20 dBA, was es für Konzerte oder Sportveranstaltungen geeignet macht.

Was ist der Unterschied zwischen dem DT 790 und dem DT 797?

Der DT 790 verwendet ein dynamisches Mikrofon mit hypernierenförmiger Richtcharakteristik, während der DT 797 ein Kondensatormikrofon mit Nierencharakteristik und einem erweiterten Frequenzbereich (40-20.000 Hz) verwendet.

Wie tausche ich die Ohrpolster aus?

Die Ohrpolster unterliegen natürlichem Verschleiß und können ausgetauscht werden. Bestellen Sie die Ersatz-Ohrpolster (Ref. EDT 770 S oder EDT 770 V) und befolgen Sie die beiliegenden Montageanweisungen.

BEDIENUNGSANLEITUNG DT 797 PV BEYERDYNAMIC

1. Sicherheitsinformationen 4
   2.Beschreibung. 4
   3.Anschluss. 4
2. Anwendung 5
   5.Pflege. 5
3. Ausführungen 5
4. Ersatzteile 5
5. Optionales Zubehor 6
6. Technische Daten 6
7. Entsorgung 7

Frequenzkurven 20

Richtdiagramme 21

Schaltbilder 22

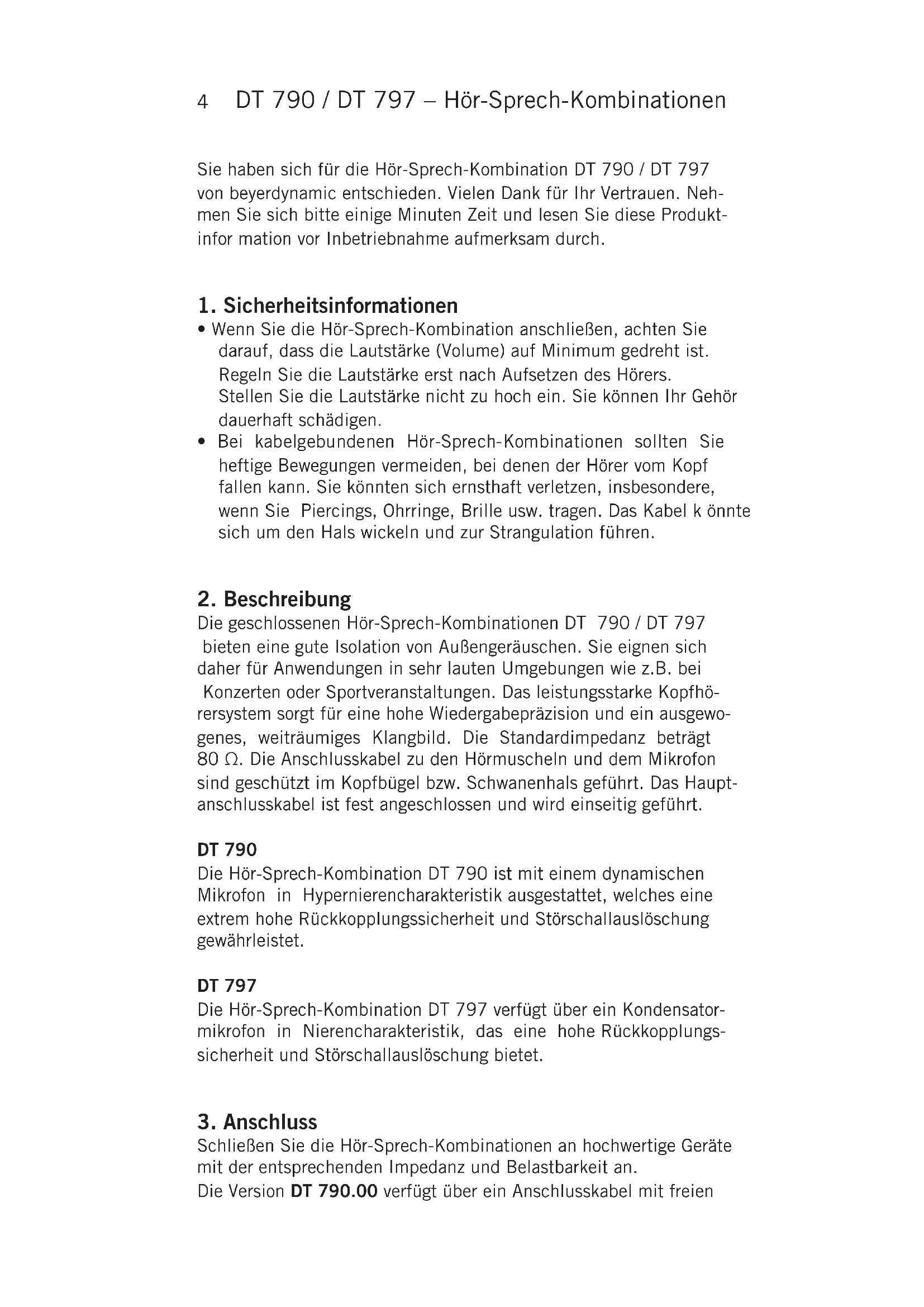

Sie haben sich für die Hör-Sprech-Kombination DT 790 / DT 797 von beyerdynamik entschieden. Vielen Dank für Ihr Vertrauen. Nehmen Sie sichitte eine Minute Zeit undesen Sie diese Produktinformation vor Inbetriebnahme aufmerksam durch.

1. Sicherheitsinformationen

• Wenn Sie die Hör-Sprech-Kombination anschließen, achten Sie daraufuf, dass die Lautstärke (Volume) auf Minimum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Hörers. Stellen Sie die Lautstärke nicht zu hoch ein. Sie können Ihr Gehör dauerhaft schädigen.
• Bei kabelgebundenen Hör-Sprech-Kombinationen sollen den Sie heftige Bewegungen vermeiden, bei denen der Hörer vom Kopf fallen kann. Sie konnten sich ernsthaft verletzen, insbesondere, wenn Sie Piercings, Ohrringe, Brille usw.lagen. Das Kabel k Ontario sich um den Hals wickeln und zur Strangulation führen.

2. Beschreibung

Die geschlossenen Hör-Sprech-Kombinationen DT 790 / DT 797 bieten eine gute Isolation von Außengeräuschen. Sie eignen sich daher für Anwendungen in sehr lauten Umgebungen wie z.B. bei Konzerten oder Sportveranstaltungen. Das leistungsstarke Kopfhörsystem sorgt für eine hohe Wiedergabeprazision und ein ausgewogenes, weiträumiges Klangbild. Die Standardimpedanz beträgt 80 Ω. Die Anschlusskabel zu den Hörsmecheln und dem Mikrofon sind geschützt im Kopfbügel bzw. Schwanenhals geführt. Das Hauptanschlusskabel ist fest angeschlossen und wird einseitig geführt.

DT 790

Die Hör-Sprech-Kombination DT 790 ist mit einem dynamischen Mikrofon in Hypernierencharakteristik ausgestattet, welche eine extrem hohe Rückkopplungssicherheit und Störchallauslösung gewährleistet.

DT 797

Die Hör-Sprech-Kombination DT 797 verfügt über ein Kondensator-mikrofon in Nierencharakteristik, das eine hohe Rückkopplungssicherheit und Störchallauslösung bietet.

3. Anschluss

Schlieben Sie die Hör-Sprech-Kombinationen an hochwertige Geräte mit der entsprechenden Impedanz und Belastbarkeit an.

Die Version DT 790.00 verfügbar über ein Anschlusskabel mit freiem

Enden. Die gewünschten Stecker konnen Sie selbst montieren. Auf Wunsch werden die benöttigten Stecker auch im Werk montiert. Die Version DT 790.28 ist mit einer 4-pol. XLR-Buchse und die Version DT 797 PV mit einem 3-pol. XLR-Stecker und 6,35 mm Stereo-Klinkenstecker ausgestattet.

4. Anwendung

Der Kopfbügel kann über die verstelltbaren Gabelgelenke jeder Kopf-gröbe angepasst werden. Das Mikrofon kann sowohl links als auch rechts getragen werden, da die Halterung des Schwanenhalsmikro-fons drehbar ist.

Das Mikrofon sollenn Sie im Abstand von 2 - 3 cm darüber dem Mundwinkel plazieren. So werden Poppgeräuche minimiert.

5. Pflege

Aus hygienischen Gründen sollen den Sie den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Verwenden Sie nur milde Reinigungsmittel (Geschirrspulmittel), auf keinen Fall losemittelhaltige Reiniger. Achten Sie darauf, dass kein Wasser in den Wandler lauft.

Da die Ohrpolster einem natürlichen Verschleiss unterliegen, sollen den Sie sie gelegentlich austauschen.

Falls Sie einen Zusammenpoppschutz für das Mikrofon verwenden, können Sie diesen im warmen Wasser spulen. Achten Sie beim Aufsatzen auf das Mikrofon darauf, dass der Poppschutz vollständig trocken ist.

Die Bauweise der Hör-Sprech-Kombinationen ist entsprechers servicefreundlich, Denn alle Teile konnen leicht ausgewechselt werden.

6. Ausführungen

DT 790.00 80 Ohm, 1,5 m Kabel, offene Enden. Best.-Nr. 488.747

DT 790.28 80 Ohm, 1,5 m Kabel,

4-pol. XLR-Buchse .Best.-Nr. 488.755

DT 797 PV 250 Ohm, 1,5 m Kabel,

mit 3-pol. XLR-Stecker

und 6,35 mm Stereo-Klinke. . . . . Best.-Nr. 497.894

7. Ersatzteile

1. BN 59-53/D Kopfbandpolster Best.-Nr. 590.681

EDT 770 S Ohrpolster, Softskin .Best.-Nr.904.783

WS 97 AZ Windschutz, anthrazit .Best.-Nr.465.313

8. Optionales Zubehör

EDT 770 V Ohrpolster, Velours. .Best.-Nr. 926.660

9. Technische Daten

DT 790

Hörer

Wandlerprinzip. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Arbeitsprinzip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Übertragungsbereich 5-35.000 Hz

Nennimpedanz 80Ω/System

Nenneingangsspannung 2,8 V (= 100 mW an

80Ω）=120dB SPL

Kennschalldruckpegel bei 1 kHz . . . . . . 100 dB SPL bei

1 mW = 0,28 V an 80 Ω

Klirrfaktor. < 0,2%

Nennbelastbarkeit 100 mW = 120 dB = 2,8 V

an 80 Ω

Isolierung von AuBengeräuschen . . . . . ca. 35 dBA

Nennandrückkraft 5,5 N

Gewicht ohne Kabel 470g

Mikrofon

Wandlerprinzip. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Übertragungsbereich 40 - 12.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ausgangsspannung bei

Besprechen aus 5 cm Entfernung . . . . . ca. 3 mV ca. 1,5 V

Nennimpedanz 200Ω

Nennabschlussimpedanz 1000

Gewicht. 40 g

DT 797

Hörer

Wandlerprinzip . Dynamisch

Arbeitsprinzip. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Übertragungsbereich. 5 - 35.000 Hz

Nennimpedanz 250Ω/System

Nenneingangsspannung . 5 V (= 100 mW an

250Ω) = 120 dB SPL

Kennschalldruckpegel bei 1 kHz . . . . . . . 100 dB

Klirrfaktor. < 0,2%

Isolierung von AuBengeräuschen ca. 20 dBA

Nennandrückkraft. 4,5 N

Anschluss 6,35 mm Stereo-Klinke

Gewicht ohne Kabel 395g

Mikrofon

Wandlerprinzip . Kondensator

(Back-Elektret)

Übertragungsbereich. 40 - 20.000 Hz

Richtcharakteristik. Niere

Ausgangsspannung bei

Besprechen aus 5 cm Entfernung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nennimpedanz 300Ω

Nennabschlussimpedanz 1000

Feldleerlaufübertragungsfaktor. 5 mV/Pa bei f = 1 kHz

Max.Schalldruckpegel 136 dB

Gerauschspannungsabstand. 64 dB

Stromaufnahme. < 6mA

Phantomspeisung 12-48V

Anschluss 3-pol. XLR male

Abmessungen

Lange Schwanenhals 120 mm

Kopfdurchmesser 19 mm

Gewicht 30g

10. Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist daraufhin.

beyerdynamic GmbH & Co. KG . Theresienstraße 8

74072 Heilbronn · Germany · Phone [phone] · [e-mail]

Weitere Vertriebspartner weltweit finden Sie im Internet unter www.beyerdynamic.com

Abbildungen nicht vertragsbindend. Änderungen vorbehalten.
