Type de produit	Hotte aspirante murale cheminée
Marque	Dacor
Modèle	DHD36U990WMDA
Largeur	91,2 cm (36")
Profondeur	50,6 cm (19 15/16")
Hauteur (min - max)	80,7 - 135,4 cm (31 3/4" - 53 5/16")
Diamètre du conduit	25,4 cm (10")
Alimentation électrique	120 V, 60 Hz, 15 A
Nombre de moteurs	2 (double ventilateur)
Type de commande	Électronique
Éclairage	LED intégré
Filtres inclus	2 filtres métalliques
Matériau	Acier inoxydable
Hauteur de montage minimum	76,2 cm (30") pour gaz, 60,9 cm (24") pour électrique
Évacuation	Conduit métallique rigide, diamètre 10" (25,4 cm)
Usage	Résidentiel uniquement
Entretien	Nettoyer fréquemment les filtres et les surfaces
Sécurité	Couper l'alimentation avant entretien ; utiliser uniquement des conduits métalliques
Contenu de la boîte	Hotte, tiroir, boîtier moteur, filtres, couvercles de conduit, kit de fixation, gabarit

FOIRE AUX QUESTIONS - DHD36U990WMDA Dacor

Quelle est la hauteur de montage recommandée pour cette hotte ?

Le bord inférieur de la hotte doit être à au moins 76,2 cm (30 pouces) au-dessus d'une surface de cuisson au gaz, et 60,9 cm (24 pouces) pour une surface électrique. La hauteur maximale recommandée est de 91,4 cm (36 pouces) pour une efficacité optimale.

Comment installer la hotte Dacor DHD36U990WMDA ?

L'installation doit être réalisée par une personne qualifiée. Suivez le gabarit de montage, percez des trous pilotes, fixez les vis de montage, puis accrochez la hotte. Raccordez le conduit métallique de 10 pouces et effectuez le branchement électrique conformément aux codes locaux.

Quels types de conduits sont recommandés ?

Utilisez uniquement des conduits métalliques rigides de diamètre 10 pouces (25,4 cm). Les conduits flexibles réduisent les performances et sont déconseillés. Évitez les coudes multiples et préférez une sortie directe vers l'extérieur.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques doivent être nettoyés fréquemment pour éviter l'accumulation de graisse. Retirez-les en les saisissant par les poignées, puis lavez-les à l'eau chaude savonneuse ou au lave-vaisselle. Séchez-les soigneusement avant de les remettre en place.

Quelle est l'alimentation électrique nécessaire ?

Un circuit électrique dédié de 120 V, 60 Hz, 15 A est requis. L'appareil doit être mis à la terre conformément au code national de l'électricité. Utilisez un fil de cuivre solide pour les connexions.

Puis-je utiliser la hotte sans évacuation extérieure ?

Non, cette hotte doit être obligatoirement évacuée vers l'extérieur. Ne terminez pas le conduit dans un grenier, un vide sanitaire ou un garage. L'air ne doit pas être recyclé à l'intérieur.

Comment remplacer l'ampoule de la hotte ?

L'éclairage est de type LED intégré. Si l'ampoule est défectueuse, contactez le service client Dacor pour obtenir une pièce de rechange. Coupez l'alimentation avant toute intervention.

Où se trouve le numéro de série de la hotte ?

Le numéro de série se trouve sur l'étiquette de données située à l'intérieur de la hotte, au-dessus des filtres, sur la paroi arrière du châssis. Notez-le avant de contacter le service client.

Quels sont les risques en cas de feu de graisse ?

En cas de feu de graisse, étouffez les flammes avec un couvercle, une plaque de cuisson ou un plateau métallique. Ne versez jamais d'eau. Éteignez le brûleur et appelez les pompiers si nécessaire. Nettoyez régulièrement les filtres pour réduire les risques.

Cette hotte est-elle adaptée à une îlot de cuisine ?

Non, ce modèle est conçu pour une installation murale uniquement. Il nécessite un mur arrière pour le montage et l'évacuation par le haut ou par le mur.

MODE D'EMPLOI DHD36U990WMDA Dacor

Hotte murale cheminée

Campana de pared de chimenea

DHD**U990W*/DA

Contents

Before You Begin 3

Important Notes 3

Customer Service 3

Model	DHD30U990WS/DADHD36U990WS/DADHD48U990WS/DA	DHD30U990WM/DADHD36U990WM/DADHD48U990WM/DA
Extension Kit DHD-D000	0WS/DA DHD-D000	0WM/DA

Avant de Commencer 22

Remarques importantes 22

Service à la clientèle 22

Instructions de Sécurité Importantes 23

Exigences d'installation 26

Exigences électriques 26

Exigences de ventilation 27

Méthodes d'évacuation 27

Options de conduits 28

Ce que contient la boîte 29

Outils et pièces 30

Dimensions et dégagements 31

Accessoires - Vendus Séparément 31

Installation 32

Instructions d'installation 32

Installation du support du couvercle de l'évent 33

Préparation complète 33

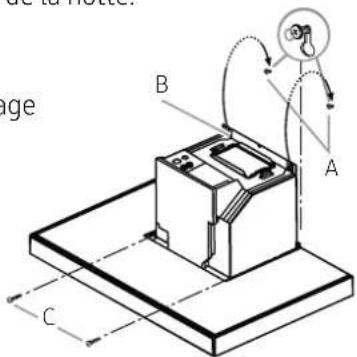

Installation de la hotte à ventilateur unique 33

Raccorder le système de ventilation à la hotte de cuisine 34

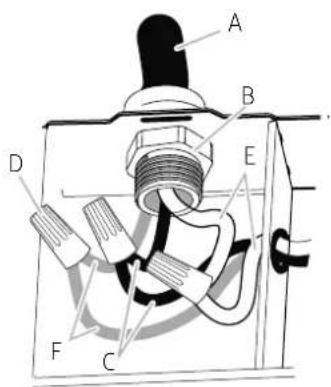

Raccordement électrique pour hotte aspirante 34

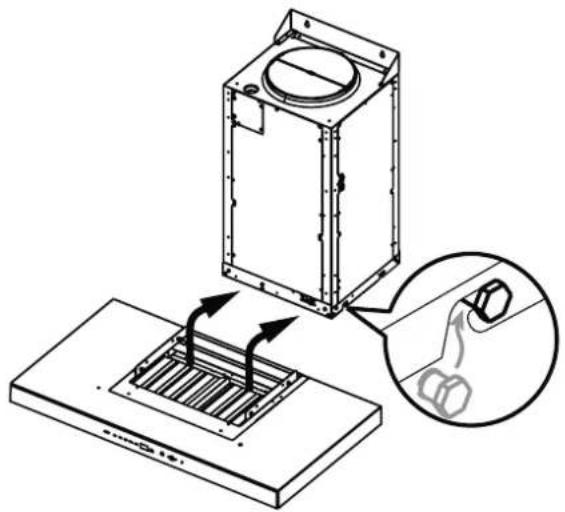

Installation de la hotte à double ventilation 35

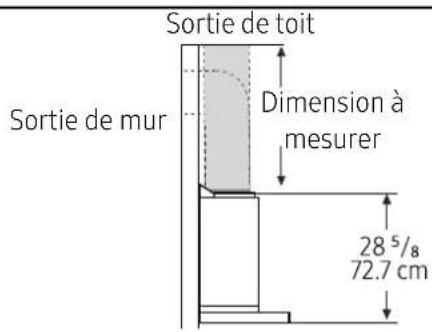

Raccorder le système d'évent pour la hotte de cuisine 36

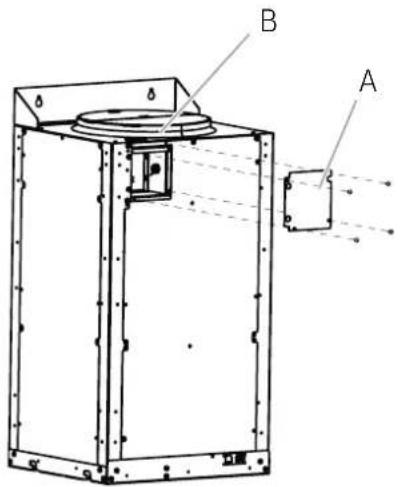

Raccordement électrique de la hotte 36

Installer des couvertures de conduits 37

Terminer l'installation 38

Fixez le badge de la plaque Dacor 39

Remarques importantes

Installateur

• Dans l'intérêt de la sécurité et pour minimiser les problèmes, lisez attentivement ce manuel avant de commencer l'installation.
  • Laissez ce manuel au client.
• Montrez au propriétaire comment couper l'alimentation de la hotte.

Client

Conservez ce manuel pour vous y référer à titre personnel et professionnel.

Service à la clientèle

Pour résoudre les questions et les problèmes d'installation, contactez votre revendeur Dacor ou le service client Dacor. Avant d'appeler, munissez-vous du modèle et du numéro de série de la hotte. (Voir l'étiquette de données à l'intérieur de la hotte, au-dessus des filtres, sur la paroi arrière du châssis).

Toutes les spécifications sont susceptibles d'être modifiées sans préavis. Dacor n'assume aucune responsabilité pour de tels changements.

2022 Dacor, tous droits réservés.

APPROUVÉ POUR LES APPAREILS RÉSIDENTIELS

POUR USAGE RÉSIDENTIEL UNIQUEMENT

LISEZ ET CONSERVEZ CES INSTRUCTIONS

VEUILLEZ LIRE LE GUIDE D'INSTALLATION EN ENTIER AVANT DE PROCÉDER.

L'INSTALLATION DOIT ÊTRE CONFORME À TOUS LES CODES LOCAUX.

IMPORTANT: Conservez ces instructions pour l'usage de l'inspecteur électrique local.

INSTALLATEUR: Veuillez laisser ces instructions avec cette unité pour le propriétaire.

PROPRIÉTAIRE: Veuillez conserver ces instructions pour toute référence ultérieure.

Symboles utilisés dans ce manuel

▲ AVERTISSEMENT

Dangers ou pratiques dangereuses pouvant entraîner des blessures graves ou la mort.

▲ AVERTISSEMENT

Coupez le circuit électrique au panneau de service et verrouillez le panneau avant de câbler cet appareil.

ATTENTION

Dangers ou pratiques dangereuses pouvant entraîner un choc électrique, des blessures corporelles ou des dommages matériels.

REMARQUE

Conseils et instructions utiles.

Ces icônes et symboles d'avertissement sont là pour éviter de vous blesser ou de blesser d'autres personnes.

Veuillez les respecter scrupuleusement. Après avoir lu cette section, conservez-la dans un endroit sûr pour pouvoir la consulter ultérieurement.

Ce produit contient des produits chimiques connus dans l'État de Californie pour provoquer des cancers et des anomalies congénitales ou d'autres problèmes de reproduction. - www.p65warnings.ca.gov

1. FCC Notice

ATTENTION

FCC ATTENTION:

Tout changement ou modifi cation non expressément approuvé par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipement.

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Ce dispositif doit accepter toute interférence reçue, y compris les interférences qui provoquent un fonctionnement indésirable. Pour les produits vendus sur les marchés américain et canadien, seuls les canaux 1\~11 sont disponibles. Vous ne pouvez pas sélectionner d'autres canaux.

DÉCLARATION DE LA FCC :

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Cet équipement génère, utilise et peut émettre une énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'équipement et le récepteur
  • Raccorder l'appareil à une prise de courant située sur un circuit différent de celui de la radio ou du téléviseur.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

DÉCLARATION D'EXPOSITION AUX RADIATIONS DE LA FCC :

Cet équipement est conforme aux limites d'exposition aux radiations fi xées par la FCC pour un environnement non contrôlé. Cet équipement doit être installé et utilisé de manière à ce qu'il y ait au moins 20 cm (8 pouces) entre le radiateur et votre corps. Cet appareil et son (ses) antenne(s) ne doivent pas être situés au même endroit ou utilisés conjointement avec une autre antenne ou un autre émetteur.

2. IC Avis

Le terme "IC" précédant le numéro de certification radio signifie uniquement que les spécifications techniques d'Industrie Canada ont été respectées. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences, et (2) cet appareil doit accepter toute interférence, y compris les interférences qui peuvent causer un fonctionnement non désiré de l'appareil.

Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada. Pour les produits vendus sur les marchés américain et canadien, seuls les canaux 1\~11 sont disponibles. Vous ne pouvez pas sélectionner d'autres canaux.

DÉCLARATION D'EXPOSITION AUX RAYONNEMENTS D'IC :

Cet équipement est conforme aux limites d'exposition aux radiations IC RSS-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé de manière à ce qu'il y ait au moins 20 cm (8 pouces) entre le radiateur et votre corps. Cet appareil et son (ses) antenne(s) ne doivent pas être co-localisés ou utilisés en conjonction avec une autre antenne ou un autre émetteur.

▲ AVERTISSEMENT

• POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE, RESPECTEZ LES PRÉCAUTIONS SUIVANTES :
• N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant
• Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du panneau de service et verrouillez ce dernier pour éviter toute mise sous tension accidentelle. Si le panneau de service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement bien visible, tel qu'une étiquette, sur le panneau de service.
• Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées, conformément à tous les codes et normes applicables, y compris la construction résistante au feu.
• Une quantité suffisante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumée (cheminée) des appareils à combustible, afi n d'éviter le refoulement. Suivez les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales.
• Lorsque vous coupez ou percez le mur ou le plafond, n'endommagez pas le câblage électrique et les autres services publics cachés.
• Les ventilateurs canalisés doivent toujours être évacués à l'extérieur.

Instructions de Sécurité Importantes

ATTENTION

Pour une utilisation générale de ventilation uniquement. Ne pas utiliser pour évacuer des matières et des vapeurs dangereuses ou explosives.

ATTENTION

Pour réduire le risque d'incendie et pour évacuer correctement l'air, veillez à faire passer l'air à l'extérieur - ne faites pas passer l'air évacué dans des espaces situés à l'intérieur des murs ou des plafonds, dans des greniers ou dans des vides sanitaires, ou dans des garages.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS MÉTALLIQUES

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

• Ne laissez jamais les unités de surface sans surveillance à des réglages élevés. Les débordements provoquent des fumées et des projections de graisse qui peuvent s'enfl ammer. Faites chauffer les huiles lentement sur des réglages bas ou moyens.
• Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou lorsque vous flambez des aliments (par exemple, Crêpes Suzette, Jubilée de cerises, Boeuf au poivre fl ambé).
• Nettoyez fréquemment les ventilateurs. La graisse ne doit pas s'accumuler sur le ventilateur ou le filtre. Use proper pan sizes.
  • Utilisez toujours des ustensiles de cuisson adaptés à la taille de l'élément de surface.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES AUX PERSONNES EN CAS DE FEU DE GRAISSE SUR LE DESSUS DE LA CUISINIÈRE, OBSERVEZ LES PRÉCAUTIONS SUIVANTES:*.SMOTHER FLAMES with a close fi tting lid, cookie sheet, or metal tray, then turn off the burner.

FAITES ATTENTION POUR ÉVITER LES BRÛLURES. Si les fl ammes ne s'éteignent pas immédiatement, EVACUEZ ET APPELEZ LES POMPIERS.

• Ne ramassez jamais une casserole qui s'enfl amme - vous pourriez vous brûler.
• N'UTILISEZ PAS D'EAU, ni de torchons ou de serviettes mouillés - une violente explosion de vapeur en résulterait.
• Utilisez un extincteur UNIQUEMENT si :

- Vous savez que vous avez un extincteur de classe ABC et vous savez déjà comment l'utiliser.

• Le feu est petit et contenu dans la zone où il s'est déclaré.
• Les pompiers sont appelés.
• Vous pouvez combattre le feu en tournant le dos à une sortie.

*Selon le document "Kitchen Fire Safety Tips" publié par la NFPA.

AVERTISSEMENT

Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce ventilateur avec un dispositif de contrôle de vitesse à semi-conducteurs.

AVERTISSEMENT

Ne laissez pas les enfants s'approcher de cet appareil. Ne laissez pas les enfants jouer avec cet appareil.

Conservez tous les matériaux d'emballage hors de portée des enfants. Mettez au rebut les matériaux d'emballage de manière appropriée après avoir déballé l'appareil.

REMARQUE

Convient pour une utilisation dans la zone de cuisson domestique.

Lisez et enregistrez ces instructions

FRANÇAIS25

Exigences électriques

IMPORTANT

Respectez tous les codes et ordonnances en vigueur. Il est de la responsabilité du client:

• Pour contacter un installateur électrique qualifié.
• Pour s'assurer que l'installation électrique est adéquate et conforme au National Electrical Code, ANSI/NFPA 70 - dernière édition*, ou aux normes CSA C22.1-94, Code canadien de l'électricité, Partie 1 et C22.2 No.0-M91 - dernière édition** et à tous les codes et ordonnances locaux.

Si les codes le permettent et qu'un fil de terre séparé est utilisé, il est recommandé qu'un électricien qualifié détermine que le chemin de terre est adéquat. Une copie des normes du code ci-dessus peut être obtenue auprès de :

• Un circuit électrique de 120 volts, 60 Hz, c.a. seulement, 15 ampères, avec fusible est nécessaire.

• Si la maison a un câblage en aluminium, suivez la procédure suivante.

• Connectez une section de fil de cuivre solide aux fils de la queue de cochon.

• Connectez le câblage en aluminium à la section de fil de cuivre ajoutée à l'aide de connecteurs et/ou d'outils spéciaux conçus et répertoriés UL pour joindre le cuivre à l'aluminium.

- Suivez la procédure recommandée par le fabricant du connecteur électrique. La connexion aluminium/ cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l'industrie.

- La taille des fils et les connexions doivent être conformes à la puissance nominale de l'appareil, telle que spécifiée sur la plaque signalétique du modèle/de la série. La plaque signalétique du modèle/de la série se trouve derrière le filtre sur la paroi arrière de la hotte.

- La taille des fils doit être conforme aux exigences du National Electrical Code, ANSI/NFPA 70 (dernière édition), ou aux normes CSA C22. 1-94, Code canadien de l'électricité, Partie 1 et C22.2 No. 0-M91 (dernière édition et tous les codes et ordonnances locaux).

Exigences de ventilation

• Le système de ventilation doit se terminer à l'extérieur.
• Ne terminez pas le système de ventilation dans un grenier ou un autre endroit fermé.
• N'utilisez pas de capuchon mural de type blanchisserie de 10,2 cm (4 po).
• Utilisez uniquement un évent en métal. Un évent en métal rigide est recommandé.
• Un évent en plastique ou en feuille de métal n'est pas recommandé.

• La longueur du système d'évacuation et le nombre de coudes doivent être réduits au minimum pour assurer une performance efficace. Pour un fonctionnement efficace et silencieux :

• N'utilisez pas plus de trois coudes à 90°.

• Assurez-vous qu'il y a un minimum de 76,2 cm (30 po) de conduit droit entre les coudes si plus d'un coude est utilisé. N'installez pas 2 coudes ensemble.
• Utilisez des colliers pour sceller tous les joints du système de ventilation.
• Le système d'évacuation doit être équipé d'un registre. Si le capuchon du toit ou du mur est muni d'un registre, n'utilisez pas le registre fourni avec la hotte.
• Utilisez du calfeutrage pour sceller l'ouverture du mur extérieur ou du toit autour du chapeau.
• La taille de l'évent doit être uniforme.

Méthodes d'évacuation

Pour utiliser la sortie supérieure de la hotte pour ventiler votre hotte, un système de ventilation rond de 10" (25,4 cm) est nécessaire. Ce système d'évent n'est pas inclus et doit être acheté séparément.

REMARQUE

L'évent flexible n'est pas recommandé. L'évent flexible crée une contre-pression et des turbulences d'air qui réduisent considérablement les performances. Le système de ventilation peut se terminer soit par le toit, soit par un mur. .

Installez toujours un couvercle d'évent métallique à l'endroit où les conduits sortent de la maison. La hotte doit être ventilée uniquement à l'extérieur du bâtiment.

Direction de la décharge

Pour une évacuation à travers un mur, un coude de 90° est nécessaire

Directives pour l'installation des conduits

Pour des raisons de sécurité, les conduits doivent être évacués directement à l'extérieur (pas dans un grenier, sous la maison, dans le garage ou dans un espace fermé). Ne dépassez pas 15,24 m (50 ft) de conduit. Les conduits doivent être aussi courts et droits que possible. Les coudes et les raccords de transition réduisent l'efficacité du flux d'air.

Les coudes dos à dos et les virages en "S" donnent un très mauvais débit et ne sont pas recommandés. Une courte longueur droite de conduit à l'entrée d'un ventilateur distant donne le meilleur débit.

Recommandations pour les conduits

Une bonne performance dépend d'un conduit approprié.

Le temps froid

Les installations par temps froid doivent être munies d'un déflecteur d'air supplémentaire pour minimiser le retour de l'air froid et d'une coupure thermique non métallique pour minimiser la conduction des températures extérieures dans les conduits. Le registre doit se trouver du côté de l'air froid de la coupure thermique. La rupture doit être aussi proche que possible de l'endroit où le conduit pénètre dans la partie chauffée de la maison.

Air d'appoint

Les codes du bâtiment locaux peuvent exiger l'utilisation de systèmes d'air d'appoint lors de l'utilisation de systèmes de ventilation à conduits dont le mouvement d'air est supérieur au CFM spécifié. Le CFM spécifié varie d'une localité à l'autre. Il incombe au propriétaire et à l'installateur de déterminer si des exigences et/ou des normes supplémentaires s'appliquent à des installations spécifiques.

Options de conduits

La hotte est équipée d'une transition ronde de 10" (25,4 cm) pour l'évacuation des fumées vers l'extérieur.

Suivez scrupuleusement les instructions données dans ce manuel. Dacor n'est pas responsable des éventuels désagréments, dommages ou incendies causés par le non-respect des instructions de ce manuel.

Préparation

Ne coupez pas une solive ou un montant à moins que cela ne soit absolument nécessaire. Si une solive ou un montant doit être coupé, il faut construire un cadre de support.

Des matériaux de fixation sont fournis pour fixer la hotte à la plupart des types de murs/plafonds.

Cependant, un technicien qualifié doit vérifier l'adéquation des matériaux en fonction du type de mur/plafond.

Avant de faire des découpes, assurez-vous qu'il y a un dégagement approprié dans le plafond ou le mur pour le conduit d'évacuation.

Hauteur de montage

ATTENTION

Montez cette hotte de façon à ce que le bord inférieur au-dessus de la surface de cuisson soit à au moins 76,2 cm (30 po) pour une surface de cuisson au gaz ou 60,9 cm (24 po) pour une surface de cuisson électrique.

Il n'y a pas de hauteur maximale de montage, mais nous recommandons de ne pas installer la hotte à plus de 36" (91,4 cm) au-dessus de la surface de cuisson. Pour chaque pouce (2,54 cm) au-dessus de 36" (91,4 cm), l'efficacité du captage des fumées et de l'humidité diminue à un rythme croissant et peut ne pas offrir un niveau acceptable de performance de ventilation.

Cette hotte est destinée à un usage domestique.

Vérifiez la hauteur de votre plafond et la hauteur de la hotte avant de choisir votre hotte.

Décharge horizontale

Un coude à 90° peut être installé immédiatement au-dessus de la hotte.

Ventilation par le toit Ventilation par le mur

A B

A. Capuchon de toit B.10" (25.4 cm) Évent rond

B A

A.Capuchon de mur B.10" (25.4 cm) Évent rond

Exigences d'installation

Ce que contient la boîte

Montage de la hotte (1)30" ventilateur unique	Partie supérieure del'adaptateur de transition(1)30" ventilateur unique	10 " Transition (1)30" ventilateur unique
Tiroir à hotte (1)36" double ventilateur48" double ventilateur	Boîtier du moteurdu ventilateur avectransition de 10" (1)36" double ventilateur48" double ventilateur
Filtres30" (2)36" (2)48" (3)	Couvercle supérieur duconduit (1)Couvercle inférieur duconduit (1)	Sac de matériel (1) Littérature du produit (2)

Outils et pièces

Retirer l'emballage.

ATTENTION

Retirez le carton avec précaution. Portez des gants pour vous protéger des bords tranchants.

▲ AVERTISSEMENT

Retirez le film de protection avant la mise en service.

Pièces fournies

- Sac de matériel avec :

Pièce # Qté
5 x 45 mm	6
8 x 40 mm	4
3.5 x 9.5 mm	Modèle à ventilateur unique (10)Modèle à double ventilateur (2)
4.2 x 8 mm	Modèle à ventilateur unique (10)Modèle à double ventilateur (6)
10 x 60 mm	4
5.4 x 75 mm	4
[yDCY]Adaptateur Torx 20	1
Support du couvercle du conduit	1
Gabarit de montage	1

Pièces non fournies

Outils/Matériaux requis

• Niveau
• Percez avec une mèche de ^3/_16 (4,76 mm)
• Crayon
• Pince à dénuder ou couteau universel
• Ruban à mesurer ou règle
• Pinces
• Pistolet à calfeutrer et produit de calfeutrage résistant aux intempéries

- Pinces à évent

- Scie sauteuse

- Cisailles à métaux

- Tournevis : - Phillips - Plat - lame

Pièces nécessaires

• Câble d'alimentation domestique
• Serre-fils de ½" (12,7 mm) répertorié UL ou approuvé CSA
  • 3 connecteurs de fils homologués UL
  • 1 capuchon de mur ou de toit
• Système d'évent métallique

Dimensions et dégagements

A B C D E F

	30" 36" 48"
A	30" (76 cm) 36" (91,2 cm) 48" (121,7 cm)
B	19^15/_16'' (50,6 cm)
C	max. 53^5/_16'' (135,4 cm)min. 31^3/_4'' (80,7 cm)
D	10" (25,4 cm)
E	14^11/_16'' (37,3 cm)
F	16^1/_2'' (42 cm)
G	2^3/_8'' (6 cm)

Accessoires - Vendus Séparément

Modelé	DHD30U990WS/DADHD36U990WS/DADHD48U990WS/DA	DHD30U990WM/DADHD36U990WM/DADHD48U990WM/DA
Kit d'extension DHD-D00	00WS/DA	DHD-D00 00WM/DA

Instructions d'installation

Nous recommandons qu'un technicien qualifié installe la hotte de cuisine. Il incombe à l'installateur de s'assurer que la hotte est conforme aux dégagements d'installation spécifiés pour le produit.

• Il est recommandé d'installer le système de ventilation avant d'installer la hotte.
• Si possible, débranchez et retirez tout appareil de cuisson situé sous la hotte pour faciliter l'accès à la paroi arrière.

• Avant de faire des découpes, assurez-vous qu'il y a un dégagement approprié dans le plafond ou le mur pour le conduit d'évacuation.

• Vérifiez que toutes les pièces d'installation ont été retirées du carton d'expédition.

• Coupez l'alimentation électrique au niveau du panneau de disjoncteurs ou de la boîte à fusibles.
• Déterminez la méthode d'évacuation à utiliser : évacuation par le toit ou par le mur.

REMARQUE

Cette hotte est réglée en usine pour évacuer l'air par la sortie d'air supérieure.

1. Choisissez une surface plane pour assembler la hotte. Placez une couverture sur cette surface.

Installation murale

1. Coupez le courant au niveau du panneau de service. Verrouillez le panneau de service pour empêcher la mise sous tension.
2. Assurez-vous que la hauteur d'installation entre le bas de la hotte et la surface de cuisson sera respectée.
3. Marquez une ligne centrale de référence sur le mur.
4. Fixez le gabarit avec du ruban adhésif, en alignant la ligne centrale du gabarit (B) et le bas du gabarit (C) avec la ligne inférieure de la hotte et avec la ligne centrale marquée sur le mur (A).

A FIGURE 10 FIGURE 11 FIGURE 12 FIGURE 13 FIGURE 14 FIGURE 15 FIGURE 16 FIGURE 17 FIGURE 18 FIGURE 19 FIGURE 20 FIGURE 21 FIGURE 22 FIGURE 23 FIGURE 24 FIGURE 25 FIGURE 26 FIGURE 27 FIGURE 28 FIGURE 29 FIGURE 30 FIGURE 31 FIGURE 32 FIGURE 33 FIGURE 34 FIGURE 35 FIGURE 36 FIGURE 37 FIGURE 38 FIGURE 39 FIGURE 40 FIGURE 41 FIGURE 42 FIGURE 43 FIGURE 44 FIGURE 45 FIGURE 46 FIGURE 47 FIGURE 48 FIGURE 49 FIGURE 50 FIGURE 51 FIGURE 52 FIGURE 53 FIGURE 54 FIGURE 55 FIGURE 56 FIGURE 57 FIGURE 58 FIGURE 59 FIGURE 60 FIGURE 61 FIGURE 62 FIGURE 63 FIGURE 64 FIGURE 65 FIGURE 66 FIGURE 67 FIGURE 68 FIGURE 69 FIGURE 70 FIGURE 71 FIGURE 72 FIGURE 73 FIGURE 74 FIGURE 75 FIGURE 76 FIGURE 77 FIGURE 78 FIGURE 79 FIGURE 80 FIGURE 81 FIGURE 82 FIGURE 83 FIGURE 84 FIGURE 85 FIGURE 86 FIGURE 87 FIGURE 88 FIGURE 89 FIGURE 90 FIGURE 91 FIGURE 92 FIGURE 93 FIGURE 94 FIGURE 95 FIGURE 96 FIGURE 97 FIGURE 98 FIGURE 99 B C

1. Marquez les centres des emplacements des fixations à travers le gabarit jusqu'au mur.

IMPORTANT: Toutes les vis doivent être installées dans du bois. S'il n'y a pas de bois dans lequel visser, des supports d'ossature murale supplémentaires peuvent être nécessaires.

1. Retirez le gabarit.

2. Percez des trous pilotes de 316 " (4,8 mm) (4,8 mm) à tous les endroits où les vis sont installées dans le bois.

3. Installer les vis de montage 2 - 5 x 45 mm avec 2 ancrages 8 - 40 mm. Laisser un espace de 14 " (6,4 mm) (6,4 mm) entre le mur et l'arrière de la tête de vis pour faire glisser la hotte en place.

Installation du support du couvercle de l'évent

1. Assemblez les 3 pièces du support du couvercle de l'évent à l'aide des 4 vis 4,2 x 8 mm fournies en utilisant l'adaptateur Torx 20. Le support assemblé doit être dimensionné pour s'adapter à l'intérieur du couvercle d'évent supérieur.

A D X C

A. Ensemble du support du couvercle de l'évent

B. Couvercle d'évent supérieur

Préparation complète

Nous recommandons qu'un technicien qualifié installe la hotte de cuisine. Il incombe à l'installateur de s'assurer que la hotte est conforme aux dégagements d'installation spécifiés pour le produit.

1. Déterminez et faites toutes les coupes nécessaires dans le mur pour le système de ventilation. Installez le système de ventilation avant d'installer la hotte. Voir la section "Exigences en matière de ventilation".

2. Déterminer la hauteur requise pour le câble d'alimentation domestique et percer un trou de 1 ^1/4 po. (3,2 cm) à cet endroit.

Installation de la hotte à ventilateur unique

1. À l'aide de 2 personnes ou plus, suspendez la hotte de cuisinière sur 2 vis de montage à travers les fentes de montage à l'arrière de la hotte.

A. Vis de montage

B. Fentes de montage

C. Vis de montage inférieures

B A C

1. Positionner le support du couvercle de l'évent sur le mur à environ 1/8" (3,0 mm) du plafond.

2. Marquez l'emplacement des trous.

A. 2 - 8 x 40 ancrages pour cloison sèche

B. Ligne centrale sur le mur

C. Support du couvercle de l'évent

1. Percez des trous de 9,5 mm (3/8") pour les ancrages muraux et insérez les ancrages au ras du mur.

D. 2 vis de 5 x 45 mm

E. Ligne centrale du support

1. Faites passer le câble d'alimentation électrique domestique conformément au code national de l'électricité ou aux normes CSA et aux codes et ordonnances locaux. Il doit y avoir suffisamment de conduit et de fils de ½" à partir de la boîte de sectionnement à fusibles (ou disjoncteur) pour effectuer la connexion dans la boîte à terminaux électriques de la hotte.

REMARQUE

Ne rebranchez pas l'alimentation avant la fin de l'installation.

1. Marquer avec un crayon l'emplacement des trous de montage inférieurs (C).

2. Désinstaller l'assemblage du capot, et percer des trous pilotes de 316 " (4,8 mm) (4,8 mm) aux emplacements marqués.

3. Accrocher à nouveau la hotte de cuisine sur 2 vis de montage supérieures (A).

4. Mettez la hotte de cuisine à niveau et serrez les vis de montage supérieures (A).

5. Installez 2 vis de montage inférieures de - 5 x 45 mm et serrez-les (C).

Utilisez les ancrages muraux en option si nécessaire.

Raccorder le système de ventilation à la hotte de cuisine

1. Ajustez le système de ventilation sur l'adaptateur de transition.
2. Placez l'adaptateur de transition sur la sortie d'échappement.

A. Transition ronde de 10 pouces
B. Adaptateur de transition
C. Montage du capot
D. 4 vis 3,5 x 9,5 mm
E. 4 vis de 4,2 x 8 mm

1. Mesurez à partir de la sortie du mur ou du toit jusqu'au plafond supérieur. Coupez le conduit à la dimension mesurée et placez-le sur la transition.

Sortie de toit Sortie murale Dimension à mesurer 12.5 36.6

1. Scellez le raccordement avec des colliers de serrage.
2. Utilisez du mastic pour sceller toutes les ouvertures.

Raccordement électrique pour hotte aspirante

▲ AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE.

AVERTISSEMENT

DÉBRANCHER L'ALIMENTATION AVANT DE PROCÉDER À L'ENTRETIEN.

REPLACEZ TOUTES LES PIÈCES ET TOUS LES PANNEAUX AVANT D'UTILISER L'APPAREIL.

LE NON-RESPECT DE CETTE CONSIGNE PEUT ENTRAÎNER LA MORT OU CHOC ÉLECTRIQUE.

1. Débranchez l'alimentation.
2. Retirer le couvercle de la boîte à terminaux.
3. Retirer le raccordement dans le couvercle de la boîte à terminaux et installer une décharge de traction 1/2" homologuée UL ou approuvée CSA.

A. B. A. Raccordement B. Couvercle de boîte à terminaux

1. Faites passer le câble d'alimentation domestique par la décharge de traction, dans la boîte à terminaux.

A. Câble d'alimentation domestique
B. Fils noirs
C. Connecteurs de fils répertoriés UL
D. Fils blancs
E. Fils de terre vert (ou nu) et jaune-vert
F. Fils de terre de la carte d'alimentation
G. Fils de mise à la terre du ventilateur

1. Utilisez des connecteurs de fils homologués UL et connectez les fils noirs (B) ensemble.
2. Utilisez des connecteurs de fils répertoriés UL et connectez les fils blancs (D) ensemble.

▲ AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE.

▲ AVERTISSEMENT

METTEZ LE VENTILATEUR À LA TERRE.

CONNECTEZ LE FIL DE TERRE AU FIL DE TERRE VERT ET JAUNE DE LA BOÎTE À TERMINAUX. LE NON-RESPECT DE CETTE CONSIGNE PEUT ENTRAÎNER LA MORT OU UN CHOC ÉLECTRIQUE.

1. Connectez le fil de terre vert (ou nu) de l'alimentation électrique de la maison au fil de terre jaune-vert (E) de la boîte à terminaux à l'aide de connecteurs de fils homologués UL.
2. Serrez la vis de décharge de traction.
3. Installez le couvercle de la boîte à terminaux.
4. Rebranchez l'alimentation.

Installation de la hotte à double ventilation

1. À l'aide de 2 personnes ou plus, accrochez le boîtier du ventilateur sur 2 vis de montage à travers les fentes de montage à l'arrière du capot.

A B C A B C

A. Vis de montage
B. Fentes de montage
C. Vis de montage basses

1. Marquer avec un crayon l'emplacement des trous de montage inférieurs (C).
2. Désinstaller le boîtier du ventilateur, et percer des trous pilotes de 316 " (4,8 mm) aux emplacements marqués.
3. Accrocher à nouveau le boîtier du ventilateur sur 2 vis de montage supérieures (A).
4. Mettez le boîtier du ventilateur à niveau et serrez les vis de montage supérieures (A).
5. Installez 2 vis de montage inférieures de - 5 x 45 mm et serrez-les (C).

Utilisez les ancrages muraux en option si nécessaire.

Installation

1. À l'aide de 2 personnes ou plus, soulevez le tiroir de la hotte sous le boîtier du moteur. Insérez les goupilles du tiroir de la hotte dans les fentes inférieures du boîtier. Une fois les quatre goupilles insérées, le tiroir de la hotte est suspendu.

1. Coupez la sangle qui maintient le câble. Branchez avec le connecteur de fil du boîtier du ventilateur.

Raccorder le système d'évent pour la hotte de cuisine

1. Mesurez à partir de la sortie du mur ou du toit jusqu'au plafond supérieur. Coupez le conduit à la dimension mesurée et placez-le sur la transition.
2. Scellez le raccordement avec des colliers de serrage.
3. Utilisez du mastic pour sceller toutes les ouvertures.

Sortie de toit Sortie de mur Dimension à mesurer 28 5/8 72.7 cm

Raccordement électrique de la hotte

▲ AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE.

▲ AVERTISSEMENT

DÉBRANCHER L'ALIMENTATION AVANT DE PROCÉDER À L'ENTRETIEN.

REPLACEZ TOUTES LES PIÈCES ET TOUS LES PANNEAUX AVANT D'UTILISER L'APPAREIL.

LE NON-RESPECT DE CETTE CONSIGNE PEUT ENTRAÎNER LA MORT OU CHOC ÉLECTRIQUE.

1. Débranchez l'alimentation.
2. Retirer le couvercle de la boîte à terminaux.

Installation

1. Retirer le raccordement dans le couvercle de la boîte à terminaux et installer une décharge de traction 1/2" homologuée UL ou approuvée CSA.

A. Couvercle de boîte à terminaux B. Décharge de traction

1. Faites passer le câble d'alimentation domestique par la décharge de traction, dans la boîte à terminaux.

A B D E F C

A. Câble d'alimentation domestique
B. Serre-fils répertorié UL ou approuvé CSA
C. Fils noirs
D. Connecteurs de fils répertoriés UL
E. Fils blancs
F. Fils de terre verts (ou nus) et jaune-vert

1. Utilisez des connecteurs de fils homologués UL et connectez les fils noirs (C) ensemble.
2. Utilisez des connecteurs de fils répertoriés UL et connectez les fils blancs (E) ensemble.

▲ AVERTISSEMENT

METTEZ LE VENTILATEUR À LA TERRE.

CONNECTEZ LE FIL DE TERRE AU FIL DE TERRE VERT ET JAUNE DE LA BOÎTE À TERMINAUX. LE NON-RESPECT DE CETTE CONSIGNE PEUT ENTRAÎNER LA MORT OU UN CHOC ÉLECTRIQUE.

1. Connectez le fil de terre vert (ou nu) de l'alimentation électrique de la maison au fil de terre jaune-vert (F) de la boîte à terminaux à l'aide de connecteurs de fils homologués UL.
2. Serrez la vis de décharge de traction.
3. Installez le couvercle de la boîte à terminaux.
4. Rebranchez l'alimentation.

Installer des couvertures de conduits

- Si vous utilisez les couvercles supérieur et inférieur de l'évent, poussez le couvercle inférieur vers le bas sur la hotte et soulevez le couvercle supérieur jusqu'au plafond et installez-le avec deux vis de montage.

REMARQUE

Le couvercle de l'évent supérieur peut être inversé pour cacher les fentes.

1. Placez un mouchoir en papier ou un chiffon doux entre les couvercles des conduits pour éviter de les rayer pendant l'installation.
2. Insérez le couvercle complet du conduit à un angle et faites-le pivoter vers le mur.
3. Retirez le tissu ou le chiffon doux.

1. Tirez délicatement la partie supérieure de l'extension vers le haut. Vissez les côtés gauche et droit de l'extension au support de montage avec 2 vis -3,5 x 9,5 mm.

1. Fixez le fond du conduit avec 2 vis de 4,2 x 8 mm.

Placez les filtres et vérifiez le fonctionnement de la hotte.

1. Saisissez les poignées du filtre à deux mains, puis placez le bord avant du filtre dans la hotte.
2. Poussez vers le haut sur l'arrière de la poignée, puis placez l'arrière du filtre dans le bac de récupération pour le fixer. Répétez l'opération pour chaque filtre.

Modèle présenté à titre de référence uniquement, caractéristiques peuvent varier.

• Pour tirer le meilleur parti de votre nouvelle hotte de cuisinière, lisez le manuel "Utilisation et entretien".
• Conservez ces instructions d'installation et ce guide d'utilisation et d'entretien à proximité de la hotte pour pouvoir les consulter facilement.

Installation

Fixez le badge de la plaque Dacor

Utilisez le gabarit sur cette page pour l'alignement de la plaque signalétique. Découpez le gabarit et collez-le sur la surface avant du couvercle du conduit, aligné avec la partie inférieure du capot. Vérifiez que le gabarit est aligné avec le côté droit du couvercle du conduit et dans la partie inférieure du capot. Entraînez-vous à placer la plaque signalétique avant de retirer le papier antiadhésif.

Garbarit Plaque Dacor Couvercle de conduit Partie inférieure de la couvercle de gaine

Après cet exercice, retirez le papier de protection au dos de l'insigne et fixez l'insigne sur le capot sans qu'il y ait de chevauchement entre l'insigne et ce gabarit.

Retirez et jetez ce gabarit.

REMARQUE : Le badge a un adhésif à très haute rétention - une fois le badge fixé, il est extrêmement difficile à enlever.

Avant de retirer le papier de protection au dos du badge, entraînez-vous à placer le badge dans la bonne position sur le capot sans qu'il y ait de chevauchement entre le badge et ce gabarit.

Contenido

Modelo	DHD30U990WS/DADHD36U990WS/DADHD48U990WS/DA	DHD30U990WM/DADHD36U990WM/DADHD48U990WM/DA
Kit de extensión DHD-D00	00WS/DA	DHD-D00 00WM/DA
