SFP1311 - Émetteur-récepteur optique LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur optique SFP
Marque	LevelOne
Modèle	SFP1311
Connecteur	LC duplex
Norme	1000BASE-LX
Débit de données	1 Gbps
Longueur d'onde	1310 nm
Distance maximale	10 km sur fibre monomode
Type de fibre	Monomode
Alimentation	3,3 V
Température de fonctionnement	0 °C à 70 °C
Compatibilité	Commutateurs LevelOne et équipements conformes SFP MSA
Certifications	CE, RoHS
Dimensions (approx.)	20 x 12 x 55 mm
Poids (approx.)	25 g
Fonctions principales	Conversion de signal électrique en signal optique pour transmission sur fibre
Entretien et nettoyage	Nettoyer les connecteurs avec un kit adapté ; éviter la poussière
Sécurité	Ne pas regarder directement le faisceau laser ; classe 1
Pièces détachées et réparabilité	Non réparable ; remplacer par un module identique
Informations générales	Fonctionne avec les commutateurs LevelOne et autres marques respectant la norme SFP MSA

FOIRE AUX QUESTIONS - SFP1311 LEVELONE

Quels sont les commutateurs compatibles avec le SFP1311 ?

Le SFP1311 est compatible avec les commutateurs LevelOne munis de ports SFP, ainsi qu'avec tout équipement réseau respectant la norme SFP MSA. Vérifiez les spécifications de votre commutateur.

Quelle est la distance maximale de transmission ?

La distance maximale est de 10 km sur fibre monomode avec une atténuation typique de 10 dB.

Le SFP1311 est-il compatible avec la fibre multimode ?

Non, le SFP1311 utilise une longueur d'onde de 1310 nm et est conçu pour la fibre monomode. Pour la fibre multimode, utilisez un module adapté comme le SFP1313 (850 nm).

Comment installer le module SFP ?

Insérez le module dans le port SFP du commutateur jusqu'au déclic. Connectez le câble fibre LC. Pour retirer, abaissez le loquet et tirez.

Que faire si le module n'est pas reconnu ?

Vérifiez la compatibilité, nettoyez les connecteurs, redémarrez le commutateur, ou testez sur un autre port. Assurez-vous que le câble fibre est en bon état.

Est-il nécessaire de nettoyer les connecteurs optiques ?

Oui, la poussière peut causer une perte de signal. Utilisez un kit de nettoyage adapté pour fibres optiques, sans alcool (préférez des lingettes sèches).

Quelle est la consommation électrique du SFP1311 ?

La consommation est typiquement inférieure à 1 W (standard SFP 3,3 V).

Le module SFP1311 est-il chaud au toucher ?

Il peut chauffer légèrement, cela est normal. Assurez-vous que la ventilation du commutateur est adéquate.

Puis-je utiliser le SFP1311 avec un câble fibre de 50 m ?

Oui, la distance minimale est de quelques mètres. Le module supporte des distances de 0 à 10 km sur fibre monomode.

Comment savoir si le module fonctionne ?

Vérifiez les voyants du commutateur (link/act). Utilisez les commandes de diagnostic (DOM/DDM) si supportées.

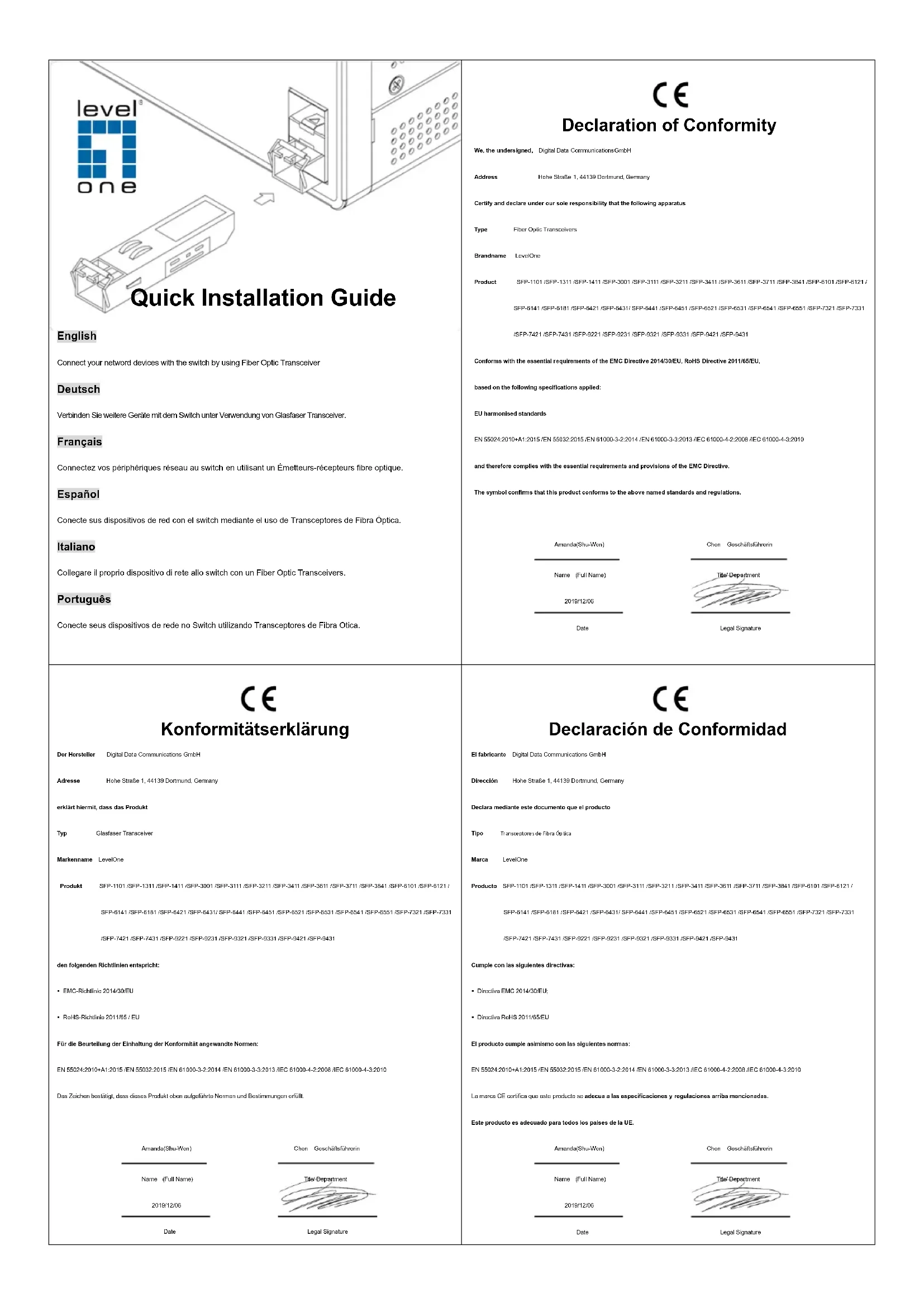

MODE D'EMPLOI SFP1311 LEVELONE

Connectez vos péripériques réseau au switch en utilisant un Émetteurs–récepteurs fibre optique.

Espanol

Déclaration de Conformité

Nos, les sousignes Digital Data Communications GmbH
Adresse Hohe StraBe 1,44139 Dortmund, Germany

Certifie et déclare sous sa seule responsabilité que le produit suivant

Type Emetteurs-recepteurs fibre optique

Enseigne LevelOne

Produit SFP-1101/SFP-1311/SFP-1411/SFP-3001/SFP-3111/SFP-3211/SFP-3411/SFP-3611/SFP-3711/SFP-3841/SFP-6101/SFP-6121/

SFP-6141/SFP-6181/SFP-6421/SFP-6431/SFP-6441/SFP-6451/SFP-6521/SFP-6531/SFP-6541/SFP-6551/SFP-7321/SFP-7331

/SFP-7421 /SFP-7431 /SFP-9221 /SFP-9231 /SFP-9321 /SFP-9331 /SFP-9421 /SFP-9431

En conformité avec les exigences essentielles de la directive EMC 2014/30/EU, RoHS 2011/65/EU, sur la base des normes suivantes:

Les normes harmonisées d'EU

EN 55024:2010+A1:2015/EN 55032:2015/EN 61000-3-2:2014/EN 61000-3-3:2013/IEC 61000-4-2:2008/IEC 61000-4-3:2010

Le symbole confirme que ce produit répond aux normes et règlements ci-dessus.

Amanda(Shu-Wen)

Name (Full Name)

2019/12/06

Date
